Тип продукт	Самоходна косачка за трева
Марка	Güde
Модел	508 A Big Wheeler
Двигател	Бензинов двигател 4 такта
Работен обем	150 cm³
Мощност	3,0 kW
Ширина на косене	51 cm
Височина на косене	25-75 mm, централно регулиране
Кош за събиране	70 литра
Колела	Широки колела (Big Wheeler)
Тегло	35 kg
Размери (Д x Ш x В)	850 x 580 x 450 mm
Гориво	Безоловен бензин
Капацитет на резервоара	1,0 литър
Система за косене	Въртящ се нож
Функция мулчиране	Да, със запушалка
Дръжка	Сгъваема за съхранение
Безопасност	Автоматично спиране на двигателя, предпазна спирачка
Поддръжка	Почистване след употреба, редовна смяна на масло
Налични резервни части	Нож, свещ, въздушен филтър, кабели
Гаранция	2 години

Често задавани въпроси - 508 A Big Wheeler GUDE

Как да стартирам косачката Güde 508 A Big Wheeler?

Уверете се, че резервоарът съдържа безоловен бензин и двигателят е напълнен с масло. Отворете крана за бензин, включете стартера, ако двигателят е студен, след това издърпайте стартовата дръжка бързо.

Как да регулирам височината на косене?

Използвайте лоста за централно регулиране, разположен на шасито. Завъртете го, за да изберете желаната височина между 25 и 75 mm.

Какво да направя, ако косачката не стартира?

Проверете бензина, маслото, запалителната свещ и въздушния филтър. Уверете се, че предпазната лента е натисната. Ако проблемът продължава, консултирайте се с професионалист.

Как да поддържам ножа?

След всяка употреба се уверете, че ножът не е повреден. За заточване или подмяна изключете свещта и обездвижете ножа. Използвайте ключ за демонтаж.

Какъв тип двигателно масло да използвам?

Използвайте качествено 4-тактово двигателно масло SAE 30 или 10W-30. Проверете нивото преди всяка употреба.

Как да почистя косачката след употреба?

Отстранете тревата от корпуса и колелата с умерена струя вода. Не използвайте високо налягане. Изсушете внимателно преди съхранение.

Кошът за събиране се пълни бързо, какво да правя?

Проверете дали кошът е добре закопчан и дали улеят не е запушен. Ако тревата е влажна, косете по-високо или изпразвайте коша по-често.

Как да използвам функцията за мулчиране?

Поставете запушалката в задния отвор. Мулчирането смила тревата фино и я връща на тревата като естествен тор.

Къде мога да намеря резервни части за Güde 508 A?

Ножове, свещи, филтри и кабели се предлагат при оторизирани търговци на Güde или онлайн. Използвайте точния номер на модела.

Какви предпазни мерки трябва да спазвам?

Носете затворени обувки и очила. Никога не косете на твърде стръмен склон. Дръжте ръцете и краката далеч от ножа. Спрете двигателя преди всяка поддръжка.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 508 A Big Wheeler GUDE

BG	Преди да въведете уреда в действие, моля прочетете старателно това упътване за обслужване.

A.V.2

За препечатване, и то на отделни части от текста, е необходимо разрешение. Технически промени са изключени.

BG	Имате ли технически запитвания? Рекламации? Необходими ли Ви са резервни части или упътване за обслужване?На нашите интернет странициwww.guede.comв отделServisще Ви помогнем бързо и без излишна бюрокрация. Помогнете моляна нас, за да можем да Ви помагаме. За идентифициране на Вашия уред в случай на рекламация ни е необходим сериен номер,номер на продукта и година на производство. Всички тези данни ще намерите на табелката за типа. За да Ви са винаги под ръкатези данни, моля запишете ги тук:Сериен номерНомер на продукта:Произведено нагод.
	Тел.: [phone] / 700-360	Факс: [phone]	E-Mail:[e-mail]

Обозначение:

Безопасност на продукта, забрани:

CE
Продукта отговаря на съответните норми на ЕС	Забрана, всеобща (свързана с друг пиктограм)

Дръжте надалеч от запалителни източници	Предупреждение/внимание

Предупреждения:

Предупреждение за опасност от електрическо напрежение	Опасност за отхвърлени части при работа на мотора

Предупреждения:

Спазвайте безопасна дистанция	Опасности произтичащи от горещи повърхности

Предупреждения:

Опасност за вдишване на здравословно вредни изпарения	Опасности произлизаци от въртящи се режещи инструменти
Внимание – остри ножове	Преди поддръжка отпойте машината от източника на напрежение

Нареждания:

Използвайте защита за слуха	Преди употреба старателнопрочетете упътването за

обслужване

Опазване на околната среда:

Одпадъците ликвидирайте професионално, така че да не вредите на жизнената среда.				Опаковъчния материал от картон можете да предадете за цел рециклация във вторични суровини.

Дефектни или ликвидирани електрически или електронни уреди могат да бъдат предадени в съответните сборни пунктове..				Зелена точка–Duales Systèm Deutschland AG

Опаковка:

Пазете пред влага			Опаковката трябва да е насочена

Технически данни към косачката за трева BIG WHEELER 508 A #94147:

Ниво на акустичната мощност: 83,5 dB(A)

Гарантирано ниво на акуст. 98 dB (A)

налягане:

Настройка на височината: централна, 6 степени (25-75мм)

Кубатура: 140 cm³

Големина на колелата: отпред 200 мм; отзад 300 мм

Обем на коша за събиране: 60 л

Скорост на придвижването: Макс. 3,6 km/h

Тегло: 34 кгр

Уред

Качествена косачка със задвижване на задните колела с устойчив, силен четиритактов мотор OHV, който отговаря на най-новите наредби за изгорели газове, много е подходящ за повърхности с големина до прибл. 2,200 m². Шкафа на косачката е от качествена стоманена ламарина с прахово покритие, много добър капацитет на коша за трева благодарение на Колелетата с двойно закрепване на съчмени лагери отзад 300 мм, отпред 200 мм. Професионално регулиране на височцината в 6 степени, масивно лекоподвижно въженце, метално стартиращо устройство.

Оборудване:

Функции 3 в 1: косене, събиране, разсейване.

Качествен кош за трева, сгъваема дръжка за придвижване с

текстилен повърхностен слой, точно метално задвижващо скоростно устройство.

Размер на доставката

1. Изтегляща се дръжка
2. Лост за газта и лост на стартера
3. Бързонатягащо лостче
4. Въздушен филтър
5. Запалваща свещ
6. Аспух/заглушител за шум
7. Гърло за доливане на масло
8. Лостче за регулиране на височината

9. Кош за събиране

10. Реверсен стартер

11. Типова табелка

12. Работно лостче (лостче за автоматично спиране)

13. Лост за задвижването

С това декларираме ние, Güde GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Germany че концепцията и конструкцията на долупосочените уреди в изпълнения, които пускаме в обръщение отговарят на съответните основни изисквания на инструкциите на EC за безопасност и хигиена. В случай на изменение на уреда, което не е било консультирано с нас, тази декларация губи своята валидност. Обозначение на уредите: BIG WHEELER 508 A номер на продукта: 94147

Дата/подпис на производителя: 17.6.2008 г. Данни за подписания:

госп. Арнолд, управител

Съответни инструкции на ЕС:

Използвани хармонизирани норми:

EN 836:1997+A1:1997+A2:2001+A3:2004+AC:2006

EN 14982:1998

Гаранционните права са според прибавената гаранционна карта.

ВАЖНО: Косачката за трева може да ампутира пръстите на краката или ръцете и да отхвърля различни предмети. Неспазването на по-долу посочените наредби може да доведе до сериозни наранявания.

⚠️ ПРЕДУПРЕЖДЕНИЕ: За да предотвратите неумишлено стартиране на уреда при регулиране, транспортиране или поддръжка, отпойте винаги кабела на запалващата свещ.

⚠️ПРЕДУПРЕЖДЕНИЕ: Изгорелите газове и техните отделни компоненти съдържат респ. емитират химикали, които влияят като карциногени, могат да увредят плода или да предизвикат увреждания на плодността.

⚠ PREDUPREJEDNIE: Заглушителя и други съставни части на мотора могат по време на действие на машината да се загреят много и след изключване на мотора остават още горещи. Не докосвайте тези елементи, за да предотвратите изгарния.

• Старателно прочетете тези инструкции. Много добре се запознайте с обслужването и правилното използване на машината.
• Дръжте ръцете и краката на безопасно разстояние от въртящи се части на косачката. Винаги поддържайте чисто изходното пространство за трева.

Предупреждение – не докосвайте въртящия се нож!

• Уреда могат да обслужват само лица, които са се запознали с инструкциите за безопасност и експлоатация.
• Преди работа старателно прегледайте косената площ и отстранете всички предмети, които косачката би могла да повреди.
• Никога не използвайте косачката, ако в близост има лица, особено деца, или и животни.
• По време на косене носете винаги здрави обувки и дълги панталони. Никога не обслужвайте уреда бос или по сандали.
• Никога не дърпайте косачката по посока назад, ако не е необходимо. При движение назад е необходимо да се гледа надолу и назад.
• Не използвайте косачката с повредено устройство за безопасност, напр. Предпазни капаци или кош за събиране.
• Използвайте само принадлежности одобрени от производителя.
• Никога не преминавайте през чакълени пътища или през път без здрава настилка с работещ мотор!
• Изключете мотора и отпойте запалващата свещ:

- Преди почистване на задръстено извеждащо гърло.

- Преди контрол или почистване и при всякакви работи по косачката.

- След захващане на чужди тела: проверете, дали косачката не е повредена и преди стартиране направете необходимите ремон

- Ако косачката след стартиране вибрира извънредно много, е необходимо веднага да се прегледа и да се отстрани повредата.

• Преди махането на коша за събиране, изчакайте докато ножовете не се спрат напълно.
• Косете само при дневна светлина или при подходящо осветление.
• Никога не работете с уреда под влиянието на алкохол или дроги.
• Никога не работете с уреда в мокра трева. Недастатьъчната стабилност на тялото може да доведе до плъзване. Дръжте дръжката здраво в ръце, движете се бавно, не бягайте.
• Повредените заглушители сменете с нови.
• По време на работа на косачката носете предпазно, респ. безопасни очила със странична защита.
• Отстранете препятствията, напр. камъни, клони и т.н.
• Следете терена. Във високата трева може да има скрити дупки, образувани коловози и различни препятствия.
• Не косете в близост до окопи и склонове. На много стръмни склонове може обслуживащия да загуби равновесие.
• Осъзнайте, че работащия респ. потребителя на уреда е отговорен за злополуки или заплахи за лица или вещи.

• Бъдете съсредоточени и изключете уреда веднага, когато на косената площ се появят деца.

• Ако притежавате косачка със задвижване, на склоновете косете винаги по хоризонтала, никога към нагорнището или надолу по хълма.

• Лица, които не са запознати с тези инструкции, никога не оставяйте да работят с косачката. Възрастта за обслужване може да бъде ограничена от местни наредби.
• ПРЕДУПРЕЖДЕНИЕ — бензина е силно възпламеняем.
• Съхранявайте горивото в определени за това съдове
• Допълвайте горивото само навън, не пушете по време на допълване на гориво.
• Допълвайте гориво преди да стартирате уреда. Никога не сваляйте капака и не доливайте гориво, когато мотора е в движение или когато е горещ.
• Ако разлеете бензин, не се опитвайте да стартирате уреда, отстранете секачката от контаминираното място, за да предотвратите възникването на възпламеняем източник (образуват се бензинови изпарения), капачката на резервоара за гориво и капачките на съдовете за съхранение завийте винаги здраво.
• Преди употреба на уреда винаги визуално проверете за евентуални повреди или износвания на ножовете и закрепващите болтове и правилния монтаж на косачката. Повредените и износени ножове и гайки подменете винаги изцяло като комплект, за да предотвратите неуравновесеност на уреда.
• Не отстранявайте нито пък не сменяйте елементите за безопасност. Редовно контролирайте тяхното правилно функциониране.
• Поддържайте уреда чист, без замърсявания от трева, листа или други нечистотии. Винаги изтривайте изтеклото масло или бензин . Преди складиране на косач-ката оставете я да изстине.
• При промяна на посоката или наклона при косене е необходимо да бъдете много внимателни.
• Никога не настройвайте височината на колелетата, когато мотора е в движение.
• По време на работа може да се стигне до повреда или износване на подвижните части на косачката или до отхвърляне на различни предмети. Затова тези съставни части контролирайте редовно и в случай на необходимост ги сменете за части препоръчани от производителя.
• Остриетата на ножовете са остри и могат да причинят нараняване на краката Ви. При ремонт завийте остриетата в подходящ материал или ги носете здраво с ръкавици. По време на ремонт бъдете много внимателни.
• Бъдете особено внимателни при въртене на косачката или при нейното дърпане по посока към себе си.
• Ако навеждате косачката, винаги осигурете ножовете (напр. при транспортиране).
• Преди стартиране освободете ножовете и съединителя на мотора.
• Стартирайте мотора внимателно, според инструкциите, и едновременно дръжте краката си на безопасно разстояние от ножовете.
• По време на стартиране на косачката не я навеждайте, изключение правят само случаите когато е необходимо. В такъв случай не навеждайте косачката повече отколкото е необходимо и винаги повдигайте само тази част, която е по далече от Вас.
• Не стартирайте мотора, когато стоите пред гърлото за изхвърляне.
• Никога не повдигайте косачката и не я пренасяйте когато мотора е в движение.

Всички монтажни работи и работи по поддръжка могат да бъдат извършвани винаги само при изключен мотор!

Преди сглобяване или първоначално пускане в действие на косачката, прочетете моля изцяло това ръководство.

ВАЖНО: Косачката се доставя без масло и бензин.

Извадете косачката от кашона и проверете, дали в опаковката не са останали някакви свободни съставни части.

Монтаж на колелата (карт. 5 а-ф)

Монтирайте колелата на косачката според картинка 5 а-ф.

Внимавайте за правилната последователност на дистанционния диск от двете страни (карт. 5д)
⚠️ Внимавайте за това звездообразните болтове да бъдат затегнати достатъчно здраво (самоосигуряващи).

Монтаж на торбата за събиране (карт. 2) (карт. 3) (карт. 4)

1. Извадете от опаковката торбата за събиране, принадлежащата рамка и пластмасовата вложка. (карт. 2)
2. Поставете рамката в торбата за събиране и внимавайте съединението на рамката да бъде извън торбата за събиране. (карт. 3)
3. Сега фиксирайте торбата за събиране върху рамката. (карт. 4)

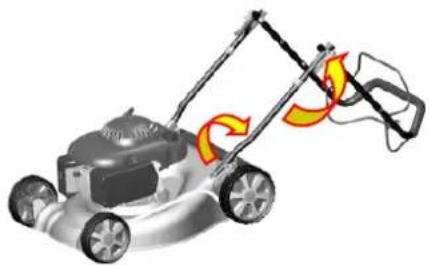

Монтиране - дръжка

ВАЖНО: Внимателно разглобете дръжката, за да не се стигне до притискване или увреждане на кабелите.

1. Повдигайте дръжката дотогава, докато щракне в работно положение.
2. Отстранете предпазната опаковка, вдигнете горната част на дръжката и я сглобете с долната част. Затегнете пред-пазните болтове от двете страни на дръжката.
3. Отстранете предпазната опаковка от горната част на дръжката за обслужване.

Работно лостче (за автоматична настройка) (12) – по време на стартиране натискайте лостчето по посока към дръжката. Ако желаете да изключите мотора, освободете лостчето.

Лост за газта (2) – използва се при стартиране. Лост за задвижването (13) използва се, когато желаете косачката да се движи напред.

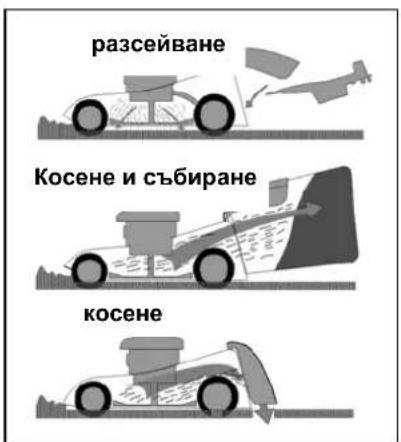

1. Косене (без кош за събиране)

Окосената трева се отлага в ленти.

1. Косене и събиране

Тревата се събира в коша за събиране (ако тревата е влажна или мокра, намалява капацитета на коша). Ако желаете да закрепите коша към косачката, повдигнете прикриващата дъска и закачете коша за събиране.

1. Разсейване

Когато е вмъкнат клина за разсейване (виж картинка и алинея „Преустройство за разсейване“), тревата не се изхвърля, обаче косящите ножове я раздробяват и тревата остава като повърхностна тор за тревата

Преустройство за разсейване

1. Монтажа и демонтажа на принадлежностите трябва винаги да се извършва при изключен мотор.
2. Отстранете коша за събиране, в канала за изхвърляне поставете клина за разсейване и го блокирайте така, че клина за разсейване (1) насочете срещу двата отвора (2) в долната част и го осигурете със самоосигуряваща скоба (3).
3. Моля, убедете се, че клина за разсейване след преустройството е монтиран здраво.

1. Внимание!!! Употребявайте само оригинално оборудване от производителя.

2. Демонтаж

Натиснете с палец по средата (3), след това разхлабете и отклонете клина за разсейване по посока надолу.

Ако по време на разсейване се стигне до задръстване на косачката, намалете скоростта на придвижване, за да може ножа по продължително да раздробява тревата и да я разхвърля по тревната площ. Никога не отстранявайте насъбраната трева с ръка.

Самоходното придвижване се управлява така: Натиснете работното лостче (лостчето за автоматично спиране) (12) по посока към дръжката и едновременно с това натискайте към дръжката лоста на задвижване (13). Движението напред се спира с освобождаване на лоста за задвижване (13).

РЕГУЛИРАНЕ НА ВИСОЧИНАТА НА КОСЕНЕ

В зависимост на изискваната височина на косене е необходимо да се регулира височината на колелетата. С помощана лоста (8) настройте височината според своите представи. При повечето косачки е най-подходящо средно положение.

ПРЕДИ СТАРТИРАНЕ ДОПЪЛНЕТЕ МАСЛО

Преди всяка употреба е необходимо да се провери състоянието на маслото. В случай на необходимост долейте (Моторно масло 500ml SAE30).

Косачката се доставя без масло в мотора.

ПРЕДУПРЕЖДЕНИЕ: Внимавайте, да не препълните мотора с масло, в противен случай при стартиране заглушителя ще дими.

1. Убедете се, че косачката стои на равна повърхност.
2. Свалете капака от резервоара за масло.
3. Поставете пробката за масло и я закрепете.

ВАЖНО:

• Състоянието на маслото е необходимо да се контролира преди всяка употреба. В случай на необходимост долейте масло до обозначението на пробката за масло.
• След 25 часова експлоатация или след всеки сезон е необходимо да се извърши смяна на маслото. При работа в прашна или замърсена среда е възможно, че е необходима по-честа смяна на маслото. Виж "СМЯНА НА МАСЛОТО" в статията Поддръжка на това ръководство (SAE 30).

• Горивото се допълва през отвора за пълнене в резер-воара. Внимавайте, да не разлеете бензин. Употребя-вайте обикновен, чист безоловен бензин. Смесете бензина с масло. Купувайте само

съответно количество бензин така, че да го

оползотворите до 30 дни.

⚠️ ПРЕДУПРЕЖДЕНИЕ: Избършете разлятото масло или бензин. Не складирайте, не разливайте, не употребявайте в близост до открит огън.

ПРЕДУПРЕЖДЕНИЕ: Горива обогатени с алкохол (gasohol) или горива с примеси на етанол или метанол могат да привличат влага и впоследствие да възникват киселини. Така в резултат на продължително складиране чистия бензин може да повреди горивната система на мотора. Ако желаете да избегнете проблеми с мотора, би трябвало преди да извадите косачката от употреба за по-дълго от 30 дена да изпразните горивната система. Източете резервоара за гориво, стартирайте мотора и го оставете да работи, докато горивната система и карбуратора не се изпразнят. Всеки сезон налейте ново гориво. Виж също инструкциите за складиране. Никога не наливайте в резервоара за гориво средства за почистване с цел да изчистите мотора или карбуратора. Така можете да причините непоправима повреда на мотора.

При стартиране най-напред се убедете, че запалващата свещ се намира на своето място и в уреда имо достатъчно количество масло и бензин.

ПРЕДУПРЕЖДЕНИЕ: Заради предпазния маслен фильм

на вътрешната повърхност на мотора, при първоначално

стартиране, мотора може да дими. Смятайте това за

нормално.

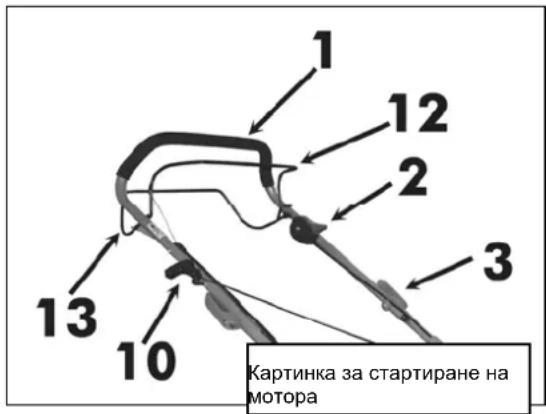

1. Работното лостче (лостчето за автоматично изключване) (12) натиснете към подвижната дръжка (1) и лоста за газта (2) придвижвайте напред чак до стопора (в позиция за стартиране).
2. При издърпано работно лостче (лостче за автоматично изключване) (12) сега издърпвайте бавно шнура за стартиране (10), докато почувствате леко съпротивление, после дръпнете силно шнура за стартиране, чак до заработване на мотора.
3. Лоста на газта (2) сега леко изтегляйте обратно от стартиращата позиция, дотогава докато хода на мотора стане равномерен.

ПРЕДУПРЕЖДЕНИЕ: При студено време или след про- дължително съхранение на машината може да се наложи първите крачки да се повторят няколко пъти.

СПИРАНЕ НА МОТОРА

- Ако желаете да спрете мотора, освободете работното лостче (лостчето за автоматично изключване) (12).

АПРЕДУПРЕЖДЕНИЕ! След изключване на мотора ножа се върти още няколко секунди. Ако желаете да оставите косачката да лежи без надзор, отпойте капачката на запалващата свещ.

Важни препоръки и съвети за косене на трева!!!

- При дадени условия, напр. при много висока трева, може да се наложи да се регулира височината на косене, за да се намали натоварването при тикането на косачката, за да се отстрани претоварването на мотора и да се предотврати оставането на трева в косачката. Възможно е, че също ще трябва да намалите скоростта на придвижване на косачката и/или повторно да окосите площа.

• Ако косенето е много трудно, може да бъде изгодно да намалите скоростта на придвижване и загребването на косачката.
• Отворите за вентилация в коша за събиране могат да се задръстят, ако редовно не почиствате коша. Редовно почиствайте коша за събиране и преди употреба го оставете да изсъхне.
• Поддържайте чиста горната част на мотора, в мястото на стартера. С това ще се подобри притока на въздух и ще се повиши издръжливостта на мотора.
  • Косете само при сухо време.
  • Постоянно поддържайте ножовете остри.

ПОДДРЪЖКА

ВАЖНО – Редовната поддръжка е неизбежна за константната работна надеждност и поддържането на първоначалната мощност на уреда.

1) Всички болтове и гайки поддържайте дотегнати така, че да бъдете сигурни, че уреда е в благонадеждно работно състояние. Редовната поддръжка е неизбежна за безопасността и за работа без повреди.
2) Никога не съхранявайте уреда с гориво в затворени помещения, понеже изпаряващото се гориво може да се възпламени.
3) Преди поставяне в затворени помещения е необходимо да се остави уреда да изстине и да се източи горивото от него.
4) За да сведете на минимум риска за пожар, поддържайте мотора и заглушителя на аспуха и резервоара за гориво чисти и без следи от трева, листи и мастнотии. Не съхранявайте окосената трева заедно с косачката.
5) По причини за безопасност избягвайте използването на уреда с износени респ. повредени части. Дефектните части заменете с нови, не ги ремонтирайте. Употребявайте само оригинални резервни части и оригинални резервни ножове.

Части, които имат различно от предвиденото качество, могат да повредят уреда и да застрашат Вашата безопасност.

6) Ако е необходимо да се изпразни резервоара за гориво, правете го навън и когато мотора е студен.
7) По време на монтаж и регулиране на ножовете носете здрави предпазни ръкавици.
8) След наточване на ножовете проверете правилната посока на въртене и балансирането.
9) При самозатварящия кожух и на коша за събиране редовно контролирайте равномерното износване и замърсяване.
10) Винаги, когато трябва да транспортирате уреда, да държите в ръце или да навеждате, носете безопасни ръкавици.

Хванете уреда винаги в места, които гарантират безопасно държане. Вземете в предвид теглото на уреда и неговото разположение.

ПОЧИСТВАНЕ

Преди всяка употреба старателно измийте свода, отстранете тревата и калта отвътре – така ще предотвратите изсъхването на нечистотии в уреда и проблеми със следващото стартиране.

С течение на времето лака от вътрешната страна на шкафа може да се изтърка. За да предотвратите по-късна корозия на уреда, снабдете одраните места с антикорозна боя.

Веднъж или два пъти в годината свалете кожуха на скоростната кутия и с четка или въздух под налягане почистете пространството около предавателната шайба и задвижващите ремъци.

Веднъж за сезон би трябвало да почистите вътрешността на задвижващите колела. Демонтирайте и двете колелета. Почистете

зъбните колелета и техните краища с въздух под налягане или с четка от трева и нечистотии.

С цел почистване / наточване/ смяна

Внимание!!! Преди демонтаж е необходимо най-напред да се отпои щепсела на запалващата свещ.

При демонтаж на ножовете разхлабете болта.

Сглобете отново според картинката. Дотепнете болтовете. Въртящ момент 40 Nm. При смяна на ножовете би трябвало да смените и болтовете.

СМЯНА НА МАСЛОТО

Запушалката за източване на маслото се намира под мотора. Предварително нагласете съд за захващане на маслото и демонтирайте запушалката. Веднага след като маслото изтече, сложете нова запушалка с подложка и избършете остатъците от масло.

Налейте в резервоара ново масло SAE30. Измерете състоянието на маслото с чиста пробка. Маслото трябва да достига между обозначениято мин. и макс. на пробката. Внимавайте, да не препълните резервоара.

Стартирайте мотора и го оставете да работи за късо време. След това го изключете, изчакайте минута и измерете състоянието на маслото. В случай на необходимост долейте масло.

Запалваща свещ

Веднага след като мотора изстине, с помоща на доставения ключ демонтирайте запалващата свещ, почистете я с телена четка и регулирайте разстоянието с помоща на луфтомер на 0.75 мм (0.030"). След това отново монтирайте запалващата свещ. Внимавайте, да не я затегнете прекалено силно. (алтернативно:

Разхлабете капака на филтъра и демонтирайте пенения филтрационен елемент. За да предотвратите проникването на чужди тела

в смукателния отвор, е необходимо капака на филтъра да се постави отново.

Поставете съд под карбуратора, в който е разрешено да се складирва бензин. За да предотвратите разливането на бензин, работете с фуния.

Демонтирайте болта за източване, след това преместете шатуна на горивния вентил в положение ON.

След източване на резервоара за гориво отново поставете болта за източване с уплътнителната подложка. Здраво затегнете болта.

РАЗПОЛОЖЕНИЕ

Бензина не бива да остава в резервоара за гориво по-дълго от 1 месец. Редовно почиствайте косачката и я съхранявайте в сухо затворено помещение.

ЖИЗНЕНА СРЕДА

За охрана на жизнената среда би трябвало да се обърне особено внимание на следващите точки:

• Употребявайте винаги чист безоловен бензин.
- Използвайте винаги фуния и/или лейка с регулация на състоянието, за да предотвратите разливане на гориво при зареждане.
• Не пълнете резервоара за гориво чак докрай.
• Не оставяйте да претече моторното масло.
- При смяна на маслото се убедете, че използваното масло ще бъде унищожено в съответствие с наредбите. Предотвратете разливането на масло.
- Не извърляйте маслините филтри в комуналния отпадък, а ги предавайте в съответните пунктове за събиране.
- Ако заглушителя е дефектен, сменете го. При ремонти използвайте оригинални резервни части.
- Оставете винаги специалист да извърши регулирането на карбуратора.
• Винаги почиствайте филтъра спорид инструкциите.
• Препоръчваме след изтичане на трайността на косачката да я върнете на продавача, за да осигури нейната ликвидация в съответствие с наредбите.

Редовно контролирайте степента на износване на косачката и техническото състояние.

ПОДДРЪЖКА

Оригинални резервни части що Ви достави Вашия продавач или нашото сервизно отделение. Препоръчваме да оставите годишна-та поддръжка и контрол на елементите за безопасност да бъде извършени от авторизирана работилница. С цел поддръжка и осигуряване на резервни части моля, контактувайте своя продавач.

РЕДОВЕН ИНТЕРВАЛЗА ПОДДРЪЖКА (4)		Предивсякаупотреба	Всекимесецили	На всеки3 месецаили	1х на 6месецаили	Всякагодинаили	На всекидвегодиниили
Съответна поддръжка впосочения месец или следизтичане на посоченитеработни часове – според това,какво ще настъпи по-рано.			5 часа	25 часа	50 часа	100 часа	250 часа
Мотор.масло (SAE30)	да се провери	O
	да се смени		O		O(2)
Въздушенфилтър	да се провери	O
	да се смени			O
Запалващасвещ	да се проверипочисти					O
	да се смени						O

ДИАГНОСТИКА НА ПОВРЕДИТЕ

МОТОРА НЕ СТАРТИРА	Възможна причина	Отстраняване
1.Контрол на горивото	Недостиг на гориво	Да се допълни гориво
	Лошо гориво, съхранение на маши- ната без изпразване на резервоара за бензин, лош вид бензин.	Да се изпразни резервоара за гориво и карбуратора. Да се долее пресен бензин.
2.Контрол на запалващата свещ	Лоша, замърсена или лошо регулирана запалваща свещ	Да се смени запалващата свещ (P-8).
	Запалващата свещ е мокра от бензин (задавен мотор).	Да се почисти свеща и да се постави отново.
3. Оставете мотора за ремонт при продавача или се информирайте в наръчника.	Задръстен филтър за гориво, лошо регулиран карбуратор респ. запалване, залепени вентили и подобно.	Сменете дефектните части или (ако е необходимо) ремонтирайте.
4.Погрешно движение напред	Прекалено дълга тяга	Променете регулацията на тягата
5. Не се събира тревата	Задръстен канал, коша за събиране е пълен, прекалено мокра трева	Да се почисти канала за изхвърляне, да се изпразни коша за събиране, да се коси при сухо време
BA	Prije prvog stavljanja uređaja u rad neophodno je pročitati sve informacije i upute navedene u Uputstvu za upotrebu.

A.V.2
