Vrsta izdelka	Samovozna kosilnica
Znamka	Güde
Model	508 A Big Wheeler
Motor	Bencinski motor 4-taktni
Prostornina	150 cm³
Moč	3,0 kW
Širina košnje	51 cm
Višina košnje	25-75 mm, centralno nastavljivo
Koš za travo	70 litrov
Kolesa	Široka kolesa (Big Wheeler)
Teža	35 kg
Dimenzije (D x Š x V)	850 x 580 x 450 mm
Gorivo	Neosvinčen bencin
Prostornina rezervoarja	1,0 liter
Sistem rezanja	Rotacijski nož
Mulčanje	Da, z zaporko
Ročaj	Zložljiv za shranjevanje
Varnost	Samodejni zaustavitev motorja, varnostna zavora
Vzdrževanje	Čiščenje po uporabi, redna menjava olja
Rezervni deli na voljo	Nož, svečka, zračni filter, kabli
Garancija	2 leti

Pogosto zastavljena vprašanja - 508 A Big Wheeler GUDE

Kako zagnati kosilnico Güde 508 A Big Wheeler?

Prepričajte se, da je v rezervoarju neosvinčen bencin in da je motor napolnjen z oljem. Odprite pipo za bencin, vključite čok, če je motor hladen, nato hitro povlecite ročico za zagon.

Kako nastaviti višino košnje?

Uporabite centralno ročico za nastavitev na šasiji. Zavrtite jo, da izberete želeno višino med 25 in 75 mm.

Kaj storiti, če kosilnica ne zažene?

Preverite bencin, olje, vžigalno svečko in zračni filter. Prepričajte se, da je varnostna palica pritisnjena. Če težava ne izgine, se posvetujte s strokovnjakom.

Kako vzdrževati nož?

Po vsaki uporabi preverite, ali nož ni poškodovan. Za brušenje ali zamenjavo odklopite svečko in zamrznite nož. S ključem ga odstranite.

Kakšno motorno olje uporabiti?

Uporabite 4-taktno motorno olje kakovosti SAE 30 ali 10W-30. Pred vsako uporabo preverite nivo.

Kako očistiti kosilnico po uporabi?

Odstranite travo z ohišja in koles z zmernim curkom vode. Ne uporabljajte visokotlačnega čistilnika. Pred shranjevanjem temeljito posušite.

Koš za travo se hitro napolni, kaj storiti?

Preverite, ali je koš dobro pritrjen in da odvod ni zamašen. Če je trava mokra, kosite višje ali praznje koš pogosteje.

Kako uporabiti funkcijo mulčanja?

Vstavite zaporko v zadnji izmet. Mulčanje drobno zmelje travo in jo vrne na trato kot naravno gnojilo.

Kje najti rezervne dele za Güde 508 A?

Noži, svečke, filtri in kabli so na voljo pri pooblaščenih prodajalcih Güde ali na spletu. Uporabite točno referenco modela.

Kakšne varnostne ukrepe upoštevati?

Nosite zaprte čevlje in očala. Nikoli ne kosite na prestrmem pobočju. Roke in noge držite stran od noža. Pred vsakim vzdrževanjem ustavite motor.

NAVODILA ZA UPORABO 508 A Big Wheeler GUDE

SI	Pred uvedbo naprave v pogon natančno preberite priloženo navodilo za uporabo.
A.V. 2Ponatis celega dokumenta ali njegovih delov je možen po dogovoru s proizvajalcem. Tehnične spremembe pridržane.
SI	Ali imate tehnična vprašanja?: Reklamaciljo? All potrebujete rezervne dele all nova navodila za uporabo?Na naših spletnih straneh www.guede.com v poglavju Servis Vam bomo pomagali hitro, učinkovito in brez odvečne birokracije. Pomagajtenam in mi bomo pomagali vam. Za identificiranje Vaše naprave v primeru reklamacije potrebujemo serijsko številko, številko izdelka in letoizdelave. Vse navedene podatke boste našli na tipski etiketi. Da imate vse navedene informacije pri roki, jih prosim vnesite tu:Serijska številka____St. izdelka:____ Leto izdelave____
	Telefon: [phone] / 700-360	Fax: [phone]	e-Mail: [e-mail]

Oznaka:

Varnost izdelka, prepovedi:

Izdelek je usklajen z ustreznimi standardi Evropske skupnosti	Splošna prepoved (skupaj z drugim ideogramom)

Prepovedi, opozorila:

Shranjujte ločeno od virov vžiga	Opozorilo/Previdno

Opozorila:

Opozorilo pred nevarnostjo električnega udara		Nevarnost odbijanja tujkov medtem, ko motor deluje

Opozorila:

Upoštevajte varno razdaljo.			Nevarnost zaradi stika z vročimi deli naprave.

Opozorila:

Nevarnost zaradi vdihavanja zdravju škodljivih hlapov			Nevarnost zaradi vrtečih se ostrih delov naprave.
Pozor: rezila so ostra			Pred vzdrževanjem izklopite napravo od vira napetosti.

Ukazi:

Uporabljajte zaščito za sluh.	Pred uporabo natančno preberite navodilo za uporabo

Varovanje bivanjskega okolja:

Ne mečite odpadkov v naravo; odstranite jih skladno s predpisi.			Kartonski ovitek je namenjen za reciklažo, odnesite ga v surovino.

Poškodovane in/ali odstranjene električne ali elektronske naprave odvrzite na ustrezno mesto ali odnesite v surovino.			Zelena točka – dvojni sistem Deutschland AG

Ovitek:

Zavarujte pred vlago Ovitek	mora stati navpično.

Tehnični podatki kosilnice BIG WHEELER 508 A #94147:
Bencin. motor / zmogljivost:	največ 2,7 kW pri 3600 min -1
Vrtljaji motorja: 2850 / min.
Akustična zmogljivost :	83,5 dB (A)
Zajamčena višina akustičnega tlaka:	98 dB (A)
Širina zamaha: 508 mm
Nastavitev višine: centralna, 6 stopinj (25-75mm)
Volumen: 140 cm	3
Velikost koles: spredaj 200 mm; zadaj 300 mm
Prostornina zbiralnega koša: 60
Vibriranje: 6,90 m/s2 (EN 1033)
Hitrost vožnje:	največ 3,6 km/h
Teža: 34 kg

Naprava

Kosilnica za travo Big Wheeler 508 A

Kosilnica s pogonom na zadnjih kolesih, s vzdržljivim, močnim štiritaktnim motorjem OHV vrhunske kakovosti, ki ustreza najnovejšim predpisom za izpušne pline, je zelo primeren za površine do velikosti približno 2.200 m². Omarica kosilnice je izdelana iz kakovostne jeklene pločevine s praškastim premazom, velika košara zahvaljujoč Kolesu z dvojnimi pozicijami v krogličnih ležajih zadaj 300 mm, spredaj 200 mm. Profesionalna 6. stopenjska nastavitev višine, masivna drsna žica, kovinski mehanizem za zagon naprave.

Oprema:

Funkcija 3 v 1: košnja, zbiranje, nastilj.

Kakovostna košara za travo, zložljiv vodilni ročaj s tekstilno površino, natančen pogonski in prestavni sistem.

Obseg dobave

1. Teleskopski ročaj
2. Ročica za plin in ročica za zagon
3. Ročica za hitro pritrjevanje
4. Zračni filter
5. Vžigalna svečka
6. Izpušna cev/blazilnik hrupa
7. Odprtina za dolivanje olja
8. Ročica za nastavitev višine
9. Zbirni koš
10. Povratni zaganjač
11. Tipska etiketa
12. Delovna ročica (ročica za samodejen izklo)
13. Ročica pogona

SI Izjava o ustreznosti ES

S tem izjavljamo, Güde GmbH & Co. KG Birkichstraße 6,

74549 Wolpertshausen, Germany da koncepcija in konstrukcija spodaj opisanih naprav in njihovih izvedb, ki jih uvajamo na trg odgovarjajo ustreznim osnovnim varnostnim in higienskim zahtevam smernic ES.

V primeru da ste spremenili način delovanja ali obliko naprave in se o tem niste posvetovali s proizvajalcem, ta izjava o istovetnosti izgubi svojo veljavnost.

Označitev naprav: BIG WHEELER 508 A številka izdelka: 94147

Datum/podpis proizvajalca: 20.6.2008

Uporabljeni usklajeni standardi:

EN 836:1997+A1:1997+A2:2001+A3:2004+AC:2006

EN 14982:1998

Organ pristojen za certificiranje izdelkov:

TUV Rheinland Product Safety GmbH, Am Grauen Stein, D-51105 Köln

Referenčna številka:

15023640 001

Garancija

Pogoji garancije so opisani v priloženem garancijskem listu.

Splošna varnostna navodila

Opozorilo

POMEMBNO: Kosilnica je nevarna, ker lahko odreže ali poškoduje prste na rokah in nogah, ter lahko odbija različne predmete. Neupoštevanje spodaj navedenih varnostnih napotkov lahko povzroči hude poškodbe.

⚠️OPOZORILO: Da preprečite neželen zagon naprave pri nastavljanju, transportu ali vzdrževanju, vedno snemite priključek na kablu svečke.

⚠️OPOZORILO: Izpušni plini ali njihove spojine vsebujejo, oz. ustvarjajo kemikalije, ki delujejo kot rakotvorna snov, ter lahko poškodujejo zarodek ali vplivajo na plodnost človeka.

OPOZORILO: Blažilnik in drugi deli motorja se pri delovanju motorja zelo ogrejejo in so dolgo po izklopu motorja

še vedno vroči. Zato se teh delov ne dotikajte, da preprečite poškodbe zaradi opeklin.

I. SPLOŠNI OBRATOVALNI IN VARNOSTNI PREDPISI

• Natančno preberite navodilo za uporabo: Seznanite se z upravljalnimi elementi in pravilno uporabo naprave.
• Roke in noge stran od vrtečih ali gibljivih se delov naprave. Stojte varno oddaljeni od izpušne cevi stroja. Opozorilo : Ne dotikajte se vrtečih se delov stroja.
• Napravo lahko uporabljajo le odgovorne osebe, ki so prebrale in dojele priložena navodila za uporabo.
• Natančno preglejte teren, na katerem boste napravo uporabljali. Odnesite vse predmete, ki bi jih lahko naprava pri delovanju odbila.
• Nikoli ne uporabljajte kosilnice, će v bližini prisotne osebe, predvsem pa otroci ali živali.
• Pri delu vedno uporabljajte trdne čevlje in nosite dolge hlače. Nikoli ne kosite bosi ali v nezaščitenih sandalih.
• Ne hodite s kosilnico vzvratno, će to ni nujno potrebno. Če že hodite ritensko, se obrnite in glejte nazaj.
• Kosilnice nikoli ne uporabljajte, će je poškodovana ali će na njej manjkajo zaščitni deli npr. loputa za odmetavanje ali zbirna košara.

• Uporabljajte le dodatno opremo, ki jo odobri proizvajalec.
  • Ko prečkate cesto izklopite napravo.
  • V sledečih primerih vedno izklopite motor in snemite kabel svečke:

• preden se lotite odvijanja navite trave ali čiščenja zamašene odpadne odprtine.

• pred kontrolo, čiščenjem ali različnimi posegi na kosilnici.

• če se ob kosilnico zatakne tujek. Preverite, če kosilnica ni poškodovana; še pred ponovno uporabo, popravite vsa poškodovana mesta
  o v kolikor kosilnica začne močno vibrirati jo takoj preglejte

• Preden snamete zbirno košaro, izklopite motor in počakajte, da se rezilo popolnoma ustavi.

• Napravo uporabljajte samo podnevi ali pa pri dobri umetni svetlobi.
• Nikoli ne uporabljajte naprave, će ste pod vplivom alkohola, drog ali zdravil.
• Nikoli ne kosite mokre trave. Pazite kam stopate in trdno držite vodilni ročaj naprave. Kosilnico vodite korakoma.
• Še pred zagonom motorja spustite sklopko za pogon koles.
• Poškodovane blažilnike zamenjajte z novimi.
• Pri delu z napravo vedno uporabljajte zaščitna očala.
• Pospravite razne ovire, npr. kamne, veje.
• Preverite valovitost terena: v visoki travi so lahko prisotne ovire.
• Ne kosite v bližini cestnih jarkov ali na klancih. Lahko izgubite ravnotežje in stabilnost.
• Naprave ne uporabljajte v strmem terenu.
• Uporabnik ali lastnik naprave odgovarja za varnost in poškodbe drugih oseb in premoženja.
• Vedno ravnajte previdno in kosilnico izklopite, če so v bližini prisotni otroci.
• Na hribu kosite po plastnici, nikoli pa ne stojte obrnjeni v hrib ali s hriba dol.
• Nikoli ne dovolite otrokom ali drugim osebam, ki niso seznanjeni s tem navodilom za uporabo, da stroj uporabljajo, ali se ga

dotikajo. Starost uporabnika je omejena s krajevnimi predpisi.

- OPOZORILO: Bencin je zelo vnetljiva tekočina.

o Bencin hranite samo v primernih posodah.
- Gorivo nalivajte na prostem in pri tem ne kadite.
- Gorivo dolivajte, ko je motor ugasnjen. Nikoli ne odpirajte pokrova rezervoarja in ne dolivajte bencina, če dokler je motor še vroč ali če deluje.
○ V kolikor prelijete bencin, v nobenem primeru ne prižigajte motorja. Napravo odnesite nazaj, preprečite možen vir vžiga okoli razlitega bencina.
- Rezervoar za bencin neprepustno zaprite.

- Pred uporabo kosilnice vedno preverite, će ni poškodovano ali obrabljeno rezilo, vijaki, noži in rezalni sistem. Poškodovana in obrabljena rezila in vijake zamenjajte vedno vsa naenkrat, da preprečite nepravilno delovanje stroja. Ne spreminjajte varnostnega sistema naprave. Redno le preverjajte, će pravilno služijo svojemu namenu.

- Naprava mora biti vedno čista, brez trave, listja ali drugih nečistoč. Izteklo olje ali bencin vedno obrišite. Še preden shranite kosilnico v zaprt prostor počakajte, da se ohladi motor.

- Še posebej pazite, ko spreminjate smer vožnje na strmini.

- Sistem za zbiranje trave lahko pod vplivom obrabljenosti ali poškodbe izgubi svojo funkcijo in s tem prihaja do odmetavanja predmetov. Zato omenjene dele redno pregledujte: će ugotovite, da so poškodovani jih zamenjajte z novimi, originalnimi deli.

- Rezilo kosilnice je zelo ostro. Nevarnost poškodb! Posebej previdno rokujte, ko vzdržujete rezila, uporabljajte zaščitne rokavice ali ovijte rezila.

- Ne spreminjajte osnovnih nastavitev motorja in ga ne preobremenjujte.

- Še posebej previdni bodite, ko kosilnico obračate ali vlečete k sebi.

- V kolikor bi bilo potrebno, da kosilnico dvignete med tem, ko peljete po drugi površini (ne po travi), najprej izklopite rezilo.

- Preden zaženete motor odvijte vse pritrdilne elemente rezil in pogona.

- Motor zaženite po napotkih v navodilih za uporabo in pazite, da ste varno oddaljeni od rezil.

- Ne nagibajte kosilnice ob zagonu; to lahko storite le v izjemnih primerih. V tem primeru ne nagibajte naprave bolj, kot je potrebno in vedno dvigajte le tisti del, ki je od vas najbolj oddaljen.

- Ob izklopu motorja zmanjšajte nastavitev zavore. Če je motor opremljen z zapornim ventilom, zaprite dovod goriva, ko dokončate delo.

- Vozite počasi, će uporabljate priključen vlečen sedež.

MONTAŽA / PRIPRAVA

Pred vzdrževanjem in montažo vedno najprej izklopite motor naprave Preden sestavite napravo in preden zaženete motor, natančno preberite ta navodila za uporabo.

⚠️POMEMBNO: Kosilnico dobavljamo brez olja in bencina.

KOSILNICO VZEMITE IZ OVITKA

Kosilnico vzemite iz ovitka in preverite, če v njem niso ostali nekateri deli naprave.

Na kosilnico montirajte kolesa, kot je prikazano na slikah 5 a-f.

⚠️ Upoštevajte pravilen vrsten red distantnega krožnika na obeh straneh (slika5d)

Zvezdasti vijaki morajo biti dobro priviti (samodejni sistem varovanja proti odvijanju)

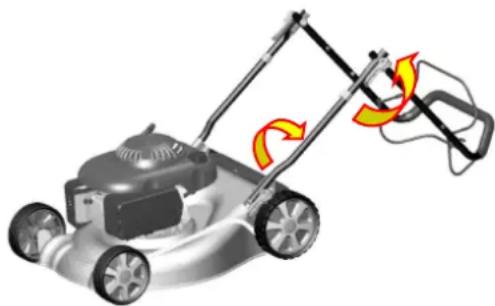

Sestavljanje – ročaj

POMEMBNO: Ročaj razstavljajte previdno, da ne poškodujete ali ne stisnete električnega kabla.

1. Ročaj dvigajte tako dolgo, dokler se ne fiksira v delovnem položaju.
2. Snemite varnostni ovitek, dvignite zgornji del naprave in ga montirajte v spodnjem delu. Privijte varnostne vijake na obeh straneh ročaja.
3. Snemite zaščitni ovitek ročaja, ki je v zgornjem delu.

Delovna ročica (za samodejno ustavljanje) (12) – ob zagonu jo potisnite proti ročaju. Če želite motor ugasniti, ročico spustite.

Ročica za plin (2) – uporabljamo jo za zagon naprave. Ročica pogona (13) – uporabimo jo, će želimo, da kosilnica spelje naprej.

1. Pozor !!! Uporabljajte le originalne rezervne dele, ki jih dobavlja proizvajalec izdelka.

5. Demontaža

V sredini pritisnite s prstom (3), nato odvijte in klin potisnite navzdol.

Travo zbiramo v zibrno košaro (če je vlažna ali mokra, zmanjšuje zmogljivost košare). Če želimo, lahko košaro pritrdimo in sicer tako, da jo obesimo pod dvignjen pokrov.

1. Drobljenje trave

Ko je klin za drobljenje nameščen (glej sliko in odstavek »Nastavitev na drobljenje«), potem trava ne pada ven, pač pa jo rezila zdrobijo in trava ostane kot naravno gnojilo na tleh.

Spreminjanje naprave v režim za drobljenje

1. Motor vedno izklopimo, će želimo montirati ali demontirati opremo naprave.

2. Snamemo zbiralno košaro, in v izmet namestimo klin za drobljenje trave; fiksiramo ga tako, da klin (1) usmerimo proti dvema odprtinam (2) v spodnjem delu in ga fiksiramo s samostoječim klinom (3).

3. Nato se prepričamo, će je klin za drobljenje po opravljenih spremembah trdno montiran.

Če se zgodi, da se pri drobljenju izmet zamaši, zmanjšajte hitrost vožnje, da lahko rezilo bolje zreže travo in razmeče po površini. Nikoli ne odstranjujte kup trave pod kosilnico z roko.

UPRAVLJANJE POGONA

Samodejni režim vožnje upravljamo takole: Pritisnemo na delovno ročico (ročica za samodejno zaustavljanje) (12) proti ročaju in istočasno pritisnemo na ročico pogona (13). Vožnjo naprej prekinemo, će spustimo ročico pogona (13).

NASTAVITEV VIŠINE REZANJA

Glede na višino, v kateri želimo pokositi travo, nastavimo tudi višino koles. Z ročico (8) nastavimo višino po želji. Pri večini kosilnic je najustreznejši srednji položaj.

PREDEN ZAŽENEMO MOTOR, DOLIJEMO OLJE

Pred vsako uporabo pregledamo stanje in višino olja. Po potrebi dolijemo olje (Motorno olje 500ml SAE30).

POKROV ODPRTINE ZA OLJE - MERILNA SKALA ZA OLJE

Kosilnico dobavljamo brez olja in bencina.

OPOZORILO: Pazite da motorja ne napolnite z oljem ali vom preveč, sicer se lahko začne z blažilnika kaditi.

• Stanje olja preverjajte pred vsako ponovno uporabo. Po potrebi dolijte olje do oznake na merilni skali.
• Po 25 urah delovanja ali vsako sezono zamenjajte dotrajano olje z novim. Pri delu v prašnem ali onesnaženem okolju se lahko zgodi, da boste morali olje menjavati pogosteje. Glej poglavje »ZAMENJAVA OLJA« v poglavju »Vzdrževanje« v tem priročniku (SAE 30).

DOLIVANJE GORIVA (neosvinčen bencin)

- Gorivo dolijte skozi polnilno odprtino v rezervoarju. Pazite, da olje ne razlijete. Vedno uporabljajte čist, neosvičen bencin. Ne mešajte bencina z oljem. Kupujte le ustrezno količino bencina tako, da ga porabite v roku 30 dni.

OPOZORILO: Razlito olje ali bencin obrišite. Ne skladiščite ga, ne razlivajte in ne uporabljajte v bližini odprtega ognja.

POKROV REZERVOARJA

OPOZORILO: Gorivo, ki je obogateno z alkoholom (gasohol) ali goriva z dodatkom etanola ali metanola lahko privlačijo vlago in sprožijo nastanek kisline. Čist bencin tako lahko pri daljšem skladiščenju poškoduje sistem za gorivo v motorju. Če se želite izogniti težavam z motorjem, potem sistem za gorivo izpraznite, preden napravo pospravite za dlje kot 30 dni. Izpustite rezervoar za gorivo, zaženite motor in ga pustite delovati, dokler sistema za gorivo in uplinjač ne izpraznite. Vsako sezono nalijte novo gorivo v motor. Glej tudi napotke za skladiščenje. Nikoli ne nalivajte v rezervoar za gorivo čistilnih sredstev z namenom da očistite motor ali uplinjač. S tem lahko povzročite nepopravljive poškodbe na motorju.

ZAGON MOTORJA

OPOZORILO: Zaradi zaščitnega oljnega filma na notranji površini motorja, se lahko iz motorja ob prvem zagonu kadi. To je povsem običajen pojav.

1. Delovno ročico (ročico za samodejen izklop) (12), potisnite do premičnega ročaja (1) in ročico za plin (2), premikajte naprej do konca (tj. do položaja za zagon).
2. Če je delovna ročica v položaju za izklop (ročica za samodejen izklop) (12), povlecite za vžigalno vrv (10), dokler ne začutite rahlega upora, nato močno potegnite in motor prižgite.
3. Ročico za plin (2) sedaj rahlo potegnite nazaj v položaj vžiga, dokler ne bo začel motor delovati enakomerno.

OPOZORILO: V hladnem vremenu ali kadar naprava miruje dalj časa, boste morda morali prve korake ponoviti večkrat.

IZKLOP MOTORJA

- Če želite ustaviti motor, spustite delovno ročico (ročico za samodejen izklop) (12).

OPOZORILO! Ko izklopite motor, se rezilo še nekaj časa vrti. Če želite kosilnico pustiti nekaj časa na tleh, odklopite kabel vžigalne svečke.

Pomembni namigi in nasveti za košnjo!!!

• Pod določenimi pogoji (npr. v zelo visoki travi, boste morda morali nastaviti višino košnje, da zmanjšate napor in obremenitev motorja, s tem pa preprečite da se trava v napravo zaplete. Morda boste morali znižati hitrost vožnje kosilnice in/ali površino kosili večkrat.
• Če je košnja zahtevna, lahko zmanjšate hitrost vožnje in hkrati zamah kosilnice.
• Zračne odprtine v zbiralni košari se lahko zamašijo, će košare ne boste čistili redno. Košaro redno izpirajte z vodo; pred uporabo jo pustite, da se posuši.
• Zgornji del motorja ob starterju mora biti vedno čist. S tem poboljšamo strujanje zraka in podaljšamo življenjsko dobo motorja.
• Kosite, ko se trava posuši ali ob lepem vremenu.
• Rezila morajo biti stalno ostra.

VZDRŽEVANJE

POMEMBNO – Redno vzdrževanje je neizbežno za konstantno zanesljivo delovanje in doseganje tovarniško predvidene zmogljivosti naprave.

1) Vsi vijaki in matice morajo biti priviti tako, da bo naprava vedno pripravljena za varno uporabo. Redno vzdrževanje je pomembno zaradi varnosti in brezhibno delovanje.
2) Nikoli ne puščajte goriva v napravi, će jo shranjujete v zaprt prostor; gorivo se lahko vžge.
3) Preden pospravite napravo v zaprt prostor počakajte, da se ohladi in izlijte gorivo iz rezervoarja.
4) Da čimbolj zmanjšate nevarnost požara, morajo biti motor, izpušni blažilnik in rezervoar za gorivo brez trave, listja, čisti in razmaščeni. Ne shranjujte pokošene trave skupaj s kosilnico.
5) Iz varnostnih razlogov preprečite uporabo naprave z obrabljenimi oz. poškodovanimi deli. Poškodovane dele nadomestite z novimi; ne popravljajte jih. Uporabljajte le originalne rezervne dele in originalna rezervna rezila. Sestavni deli, ki niso izdelani v predpisani kakovosti, lahko napravo poškodujejo in ogrozijo Vašo varnost.
6) Če želite izprazniti rezervoar, izlivajte gorivo na prostem; motor mora biti brezpogojno hladen.
7) Pri montaži in nastavljanju rezil uporabljajte zaščitne rokavice.
8) Nabrušena rezila preverite, će so pravilno obrnjena in će so ustrezno nameščena.
9) Redno pregledujte tudi obrabljenost košare in sistema za samodejno zapiranje in poskrbite da bosta ta dva dela vedno čista.
10) Vedno, ko Vam naprave ne bo potrebno voziti, držati v rokah ali nagibati, uporabljajte varnostne rokavice.

Napravo vedno imejte na mestih, ki zajamčijo varno držanje. Računajte s težo naprave; teža mora biti primerno razporejena.

ČIŠČENJE

Pred vsako uporabo napravo natančno operite z vodo: od znotraj očistite travo in blato – preprečite da se umazanija posuši v napravi; to lahko povzroči težave pri kasnejši uporabi.

Premaz znotraj ohišja lahko sčasoma odpade. Da preprečite rjavenje kovinskih delov, premažite te dele z zaščitnim sredstvom proti koroziji.

Enkrat ali dvakrat na leto snemite pokrov menjalnika in s ščetko ali tlačnim zrakom očistite prostor okoli jernenic in pogonskih jermenov.

Vsako sezono očistite tudi notranjost pogonskih koles. Obe kolesi snemite. Nazobčana kolesa in njihove robove očistite s tlačnim zrakom ali s ščetko: odstranite travo in nečistoče.

DEMONTAŽA REZILA

Zaradi čiščenja /brušenja/ zamenjave

Pozor !!! Pred demontažo najprej snemite priključek vžigalne svečke.

Pri demontaži rezil odvijte vijak.

Nato montirajte tako, kot kaže slika. Privijte vijake. Vrtilni moment je 40 Nm. Pri zamenjavi rezil zamenjajte tudi vijak.

ZAMENJAVA OLJA

Pokrov za izpuščanje olja se nahaja pod motorjem. Pripravite si posodo za prestrezanje olja in odvijte pokrov. Ko olje steče ven, namestite nov pokrov s podložkom in obrišite ostanek olja.

V rezervoar nalijte novo olje tip SAE30. Stanje olja izmerite z očiščeno merilno skalo. Olje mora biti nalito do višine med znakoma min. in max. na skali. Pazite, da ne prelijete olja.

Motor zaženite in pustite nekaj trenutkov delovati. Nato ga izklopite, počakajte minuto in izmerite stanje olja. Po potrebi olje dolijte.

Vžigalna svečka

Ko se motor ohladi, s priloženim montažnim ključem demontirajte vžigalno svečko, očistite jo z žično ščetko in razdaljo elektrode nastavite na 0.75 mm (0.030"). Vžigalno svečko ponovno priključite. Pazite, da pokrovčka ne privijete premočno. (alternativno: (Bosch WR 7 DC); (NGK BPR 6 ES)

Pod uplinjač namestite posodo, v kateri lahko skladiščite bencin. Uporabljajte lijak, da preprečite iztekanje bencina. Demontirajte izpustni vijak, nato premestite žico ventila za gorivo v položaj ON. Ko izpraznite rezervoar za gorivo, ponovno namestite vijak za izpuščanje in tesnilni obroček. Vijak trdno privijte.

SHRANJEVANJE

Bencina ne puščajte v rezervoarju več kot mesec dni. Kosilnico redno čistite in jo shranjujte na suho in zaprto mesto.

BIVANJSKO OKOLJE

Zaradi varovanja bivanjskega okolja posvetite prosim pozornost sledečim točkam:

• Vedno uporabljajte čist neosvičen bencin.
- Vedno uporabljajte lijak in/ali posodo z reguliranjem stanja, da preprečite izlitje, medtem ko dolivate gorivo.
- Ne polnite rezervoarja do vrha z gorivom.
- Preprečite iztekanje motornega olja.
- Pri zamenjavi olja se poskrbite, da bo olje odstranjeno v skladu s predpisi. Preprečite razlitje olja.
- Ne mečite oljnih filtrov med komunalne odpadke – oddajte jih v surovino ali na drugo ustrezno mesto.
- Blažilnik zamenjajte z novim, će je poškodovan. Za zamenjavo uporabljajte samo originalne rezervne dele.
• Nastavitev uplinjača prepustite strokovnjaku.
- Filter vedno čistite v skladu z napotki.
- Ko poteče njena življenjska doba priporočamo, da kosilnico odnesete prodajalcu, ki jo bo odstranil v skladu s predpisi.
Redno pregledujte tehnično stanje, obrabljenost in uporabnost kosilnice.

VZDRŽEVANJE

Originalne rezervne dele lahko naročite pri Vašem prodajalcu ali preko našega servisnega centra. Vsakoletno vzdrževanje ali preverjanje delov naprave prepustite servisni delavnici.

Zaradi vzdrževanja ali nabave rezervnih delov se prosim posvetujte s svojim prodajalcem.

VZDRŽEVALNI PLAN

REDNI INTERVALVZDRŽEVANJA (4)		Pred vsako uporabo	Vsak mesec ali	Vsake 3 mesece ali	Vsakih 6 mesec ev ali	Vsako leto ali	Vsaki dve leti ali
Ustrezno vzdrževanje v določenem mescu ali po izteku navedenih delovnih ur – odvisno od okoliščine, do katere pride prej			5 ur	25 ur	50 ur	100 ur	250 ur
Motor. olje (SAE 30)	preverimo O
	zamenjamo		O		O(2)
Zračni filter	preverimo	O
	zamenjamo			O
Vžigalna svečka	preverimo očistimo					0
	zamenjamo						O

ODKRIVANJE OKVAR

MOTOR NE VŽGE	Možen vzrok	Rešitev
1. Preverite gorivo	Premalo goriva	Dolijte gorivo.
	Napačno gorivo, naprava je brez rezervoarja, uporabili ste napačno vrsto goriva.	Izpraznite rezervoar za gorivo in uplinjač.Dolijte sveže gorivo.
2. Kontrola vžigalne svečke	Napačna, umazana ali nepravilno nastavljena vžigalna sveča.	Svečo zamenjajte z novo (P-8).
	Svečka je mokra od bencina (v motorju je preveč goriva).	Posušite svečko in jo ponovno namestite.
3. Motor pustite pri prodajalcu ali serviserju, da ga popravi.	Filter za gorivo je zamašen, uplinjač, vžig ni nastavljen pravilno oz. ventili so zamašeni itd..	Očistite ali zamenjajte dele z novimi (če je to potrebno).
4. Nepravilno delovanie »naprei«	Predolga vleka	Spremenite nastavitev vleke
5. Naprava ne pobira trave.	Odvod je zamašen, košara je polna, trava je preveč mokra.	Očistite odvod trave, izpraznite košaro, kosite, ko se trava posuši.

Kompletovanje – rukohvat

Sastavljanje – rukohvat
