Produkttype	Selvgående gressklipper
Merke	Güde
Modell	508 A Big Wheeler
Motor	4-takts bensinmotor
Sylindervolum	150 cm³
Effekt	3,0 kW
Klippebredde	51 cm
Klippehøyde	25-75 mm, sentralt justerbar
Oppsamlingspose	70 liter
Hjul	Brede hjul (Big Wheeler)
Vekt	35 kg
Mål (L x B x H)	850 x 580 x 450 mm
Drivstoff	Blyfri bensin
Tankkapasitet	1,0 liter
Klippesystem	Roterende kniv
Mulching-funksjon	Ja, med plugg
Styret	Sammenleggbart for oppbevaring
Sikkerhet	Automatisk motorstopp, sikkerhetsbrems
Vedlikehold	Rengjøring etter bruk, regelmessig oljeskift
Reservedeler tilgjengelig	Kniv, tennplugg, luftfilter, kabler
Garanti	2 år

Ofte stilte spørsmål - 508 A Big Wheeler GUDE

Hvordan starter jeg Güde 508 A Big Wheeler gressklipperen?

Sørg for at tanken inneholder blyfri bensin og at motoren er fylt med olje. Åpne bensinkranen, sett choke hvis motoren er kald, trekk deretter starthendelen raskt.

Hvordan justerer jeg klippehøyden?

Bruk den sentrale justeringsspaken på chassiset. Drei den for å velge ønsket høyde mellom 25 og 75 mm.

Hva gjør jeg hvis gressklipperen ikke starter?

Sjekk bensin, olje, tennplugg og luftfilter. Sørg for at sikkerhetsstangen er trykket inn. Hvis problemet vedvarer, kontakt en fagperson.

Hvordan vedlikeholder jeg kniven?

Etter hver bruk, sørg for at kniven ikke er skadet. For sliping eller utskifting, koble fra tennpluggen og lås kniven. Bruk en nøkkel for å demontere den.

Hvilken type motorolje skal jeg bruke?

Bruk en kvalitets 4-takts motorolje SAE 30 eller 10W-30. Sjekk nivået før hver bruk.

Hvordan rengjør jeg gressklipperen etter bruk?

Fjern gress fra understell og hjul med moderat vannstråle. Ikke bruk høytrykksspyler. Tørk grundig før oppbevaring.

Oppsamlingsposen fylles raskt, hva gjør jeg?

Sjekk at posen er ordentlig festet og at utkastet ikke er tett. Hvis gresset er vått, klipp høyere eller tøm posen oftere.

Hvordan bruker jeg mulching-funksjonen?

Sett pluggen i bakre utkast. Mulchingklipping finhakker gresset og legger det tilbake på plenen som naturlig gjødsel.

Hvor finner jeg reservedeler til Güde 508 A?

Kniver, tennplugger, filtre og kabler er tilgjengelige hos autoriserte Güde-forhandlere eller på nett. Bruk eksakt modellreferanse.

Hvilke sikkerhetstiltak bør jeg følge?

Bruk lukkede sko og vernebriller. Klipp aldri på for bratte skråninger. Hold hender og føtter unna kniven. Stopp motoren før alt vedlikehold.

BRUKSANVISNING 508 A Big Wheeler GUDE

Samling - håndgrebet

Driftshåndtaget (for automatisk standsning) (12) – ved start trykkes håndtaget i retning mod håndgrebet. ∅nsker I at slukke motor, løsnes håndtaget.

Ombygning til økogødning

NO

Vennligst les nøye gjennom denne bruksanvisningen før du benytter apparatet.

A.V.2

Ettertrykk, også utdrag, trenger godkjennelse. Forbeholdt tekniske endringer.

NO	Har du tekniske spørsmål? En reklamasjon? Trenger du reservedeler eller en bruksanvisning? På vår hjemmeside www.guede.com på servicemenyen vil vi hjelpe deg raskt og ubyråkratisk. Vær så snill og hjelp oss å hjelpe deg. For å kunne identifisere apparatet ditt i et reklasjonstilfelle, trenger vi serienummeret samt artikkelnummeret og byggeåret. Alle disse data finner du på typeskiltet. For å alltid ha disse dataene tilgjengelig, vær vennlig og før dem inn under.Serienummer Artikkelnummer: Byggeår
	Tel.: [phone] / 700-360	Faks: +49 (0) 79 04 / 700-51999	E-Mail: [e-mail]

Kjennetegn:

Produktsikkerhet,

Produktet er konformt med gjeldende normer i den Europeiske Union	Forbud, allmenn (i forbindelsen med de annen piktogrammer)

Forbud, Advarsel:

Fyr, åpen ild og røyking forbudt	Advarsel / OBS

Advarsel:

Advarsel mot farlig elektrisk spenning			Advarsel mot utslyngende deler når motoren er i gang

Advarsel:

Hold sikkerhetsavstand Advarsel mot hete overflater

Advarsel:

Advarsel mot innpusting av helsefarlige damper			Advarsel mot roterende skjæreverktøy
Advarsel mot skarpe kniv			Før vedlikehold trekkes stikkontaktet til tennplugg

Påbud:

Høyverdig klipper med bakhjulsdrift og kraftfull OHV 4-taktsmotor med lang levetid etter den nyeste avgassnormen, fremragende egnet for flater på opptil ca. 2.200 m². Klipphus av høyverdig pulver stålblikk, fremragende fyllytelse i gressoppsamlingsposen grunnet den optimale strømlinjeføringen av utskuddskanalen. Hjul med dobbelt kulelager bak 300 mm, frem 200 mm. Profesjonelt seksdobbelt høydejustering, robust lettgående tautrekk, startinnretning av metall.

Utstyr:

3 i 1 funksjon: gressklipping, oppsamling, jorddekking. Høyverdig gressoppsamlingspose, sammenleggbart kjøregrep med stoffbelegg, presist drivverk av metall.

Leveringsomfang

1. Skyvegrep
2. Gassarm og startarm
3. Hurtigspennebøyle
4. Luftfilter
5. Tennplugg
6. Eksos / støydemper
7. Oljepåfyllingsstuss
8. Høydejusteringsbøyle
9. Gressoppsamlingspose
10. Reversjonsstarter
11. Typeskilt
12. Driftsbøyle (dødmansbøyle)
13. Drivebøyle

EU-samsvarserklæring

Vi erklærer herved, Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany at de nedenfor angitte apparater, basert på deres design og type og i den utføring det er blitt av oss i omløp, tilsvarer de relevante grunnleggende sikkerhets- og helsefordringer til EU-direktiver.

VIKTIG: Gressklipperen kan kutte av tær og fingre og slynge vekk gjenstander. Å unnlate å være oppmerksom på de etterfølgende sikkerhetsforskriftene kan føre til alvorlige skader.

ADVARSEL: For å unngå en utilsiktet start ved regulering, transport så vel som vedlikehold, alltid skill kabelen til tennpluggen.

ADVARSEL: Avgasser og enkelte komponenter av dem inneholder/slipper ut kreftfremkallende eller fruktskadelige så vel som forplantningsforstyrrende kjemikalier.

ADVARSEL: Demperen eller også andre motordeler kan bli veldig varme under driften og også forbli varme etter avslåingen av motoren. Ikke berør disse delene for å unngå brannskader.

I. ALLMENNE DRIFTS- OG SIKKERHETSFORSKRIFTER

- Les nøye gjennom disse anvisninger. Bli kjent med betjeningen og riktig bruk av apparatet.

• Hold hendene og føttene borte fra de roterende delene til gressklipperen. Hold alltid avløpet rent. Advarsel – Vennligst ikke berør den roterende kniven!
• Apparatet skal kun betjenes av personer som er kjent med drifts- og sikkerhetsanvisningene.
• Før arbeidsprosessen skal området som skal klippes kontrolleres nøye og alle gjenstander som kan bli slynget bort skal fjernes.
• Aldri bruk gressklipperen när det befinner seg personer i nærheten, særlig barn eller også dyr.
• Ved plenklippingen skal alltid fast skotøy og lange bukser brukes. Ikke betjen apparatet barbeint eller med åpne sandaler.
• Ikke trekk gressklipperen bakover når det ikke er absolutt nødvendig. Se alltid ned og bakover ved bevegelse bakover.
• Ikke ta i drift gressklipperen ved skadete sikkerhetsinnretninger på for eksempel sikkerhetsdeksel eller gressoppsamlingsposen.
• Bruk kun tilbehør som er tillatt av produsenten.
• Kryssing av en grusvei eller henholdsvis en vei uten fast kjørebaneoverflate skal ikke skje når motoren er i gang!

Slå av motoren og skill tennpluggen:

• Før løsning av blokkeringer eller rengjørelsen av en tett utslippstrakt.
• Før kontroll eller rensing så vel som samtlige arbeider på gressklipperen.
• Etter at fremmedlegemer har blitt fanget opp: Sjekk gressklipperen for mulige skader og gjennomfør nødvendige reparasjoner før den settes i gang igjen.

• Hvis gressklipperen oppviser enorme vibrasjoner etter at den ble satt i gang, skal den kontrolleres for forstyrrelser med en gang.

• Vent til knivene er fullstendig i ro, før du tar av oppsamlingsposen.

• Klipp gresset kun ved dagslys eller tilstrekkelig kunstig belysning.
• Betjen apparatet aldri under alkohol- eller henholdsvis narkotikapävirkning.
• Aldri ta i drift gressklipperen i våt gress. Utilstrekkelig stabilitet i kroppen din kan føre til at du sklir. Ta et godt tak i håndgrepet, gå sakte, aldri løp.
• Lös før igangsetting av motoren koblingen før hjulenes drift
• Skadete dempere skal erstattes av nye.
• Når gressklipperen er i drift skal det brukes vernebriller eller henholdsvis sikkerhetsbriller med sidebeskyttelse.
  • Fjern hindringer som stein, kvist osv.
• Observer området. I høyt gress kan det være skjulte hull, sporrenner og hindringer.
• Ikke klipp gress i nærheten av grøfter eller skråninger. Brukeren kan miste balansen.
• Unngå gressklipping av veldig bratte bakker.
• Vær oppmerksom på at brukeren av apparatet er ansvarlig for personer eller gjenstander som utsettes for eventuelle ulykker henholdsvis farer.
• Vær oppmerksom og slå av apparatet med en gang barn betrer overflaten som skal klippes.
• Med drivsklippere skal skråninger alltid klippes langs skräningen, aldri opp- og nedover.
• Ikke la personer, som ikke er kjent med anvisningene, bruke gressklipperen. Alderen av brukeren kan være innskrenket gjennom landsforskrifter.
• ADVARSEL — bensinen er høybrannfarlig.
• oppbevar drivstoffet i egnete beholdere for dette
• fyll på drivstoff kun utendørs, ikke røyk ved tanking av drivstoff,
• fyll på drivstoff för starten. Ta aldri av dekselet eller fyll på bensin när motoren er i gang eller när den er varm

• unngå startforsøk, hvis du har sølet bensin, fjern gressklipperen for å unngå at du setter noe i brann (det dannes lett antennelige bensindamper), skru alltid godt igjen tanklokket så vel som lokkene til lagringsbeholdere;

• Før bruken skal knivene og festningsskruene sjekkes optisk for slitasje henholdsvis skader og monteringen av gressklipperen skal kontrolleres.

• Skadete og nedslitte kniver og muttere skal byttes ut trinnvis for å unngå ubalanse.
• Sikkerhetselementer må aldri demonteres henholdsvis modifiseres. Kontroller sikkerhetselementene regelmessig for riktig funksjon.
• Hold apparatet fritt for gress og løv så vel som andre forurensninger. Olje- eller bensinsøl skal alltid vaskes bort. Gressklipperen skal alltid kjøles ned før lagring.
• Ved en retnings- henholdsvis fallendring skal man alltid være veldig forsiktig.
• Aldri juster høyden til hjulene når motoren er i gang.
• Gressoppsamlingsinnretningen kan miste funksjonen pga. slitasje eller skader, hvorigjennom blottlegges bevegelige deler eller objekter blir oppvirvlet. Derfor skal komponentene kontrolleres regelmessig og ved behov erstattes av de fra produsenten anbefalte delene.
• Knivbladene er meget skarpe og kan forårsake skader. Det består en stor fare for sårer!

Ved reparasjoner bør knivbladene omhylles av egnete materialer eller det bør brukes faste beskyttelseshansker og vises stor forsiktighet.

• Det er påbudt spesiell forsiktighet når gressklipperen vendes eller trekkes mot deg.
• Fikser alltid knivene, när gressklipperen er skrånet (for eksempel ved transport).
• Slipp knivene og motorkoplinger før start.
• Start motoren forsiktig i overensstemmelse med anvisningene og hold føttene i en sikker avstand fra knivene.
• Ikke skråne gressklipperen ved start med mindre det er absolutt nødvendig. I disse tilfeller skal ikke gressklipperen skrånes mer enn nødvendig og den skal kun løftes på den delen som viser fra deg.
• Ikke start motoren när du står foran utslippstrakten.
• Ikke forandrer grunninnstillingen til motoren og unngår at den trekkes opp for hardt.
• Før du starter motoren ikke glem å løse alle kniv- og driftskoblinger.
• Forminsker bremseinnstillingen när motoren utsjaltes. Er motoren utrustet med hovedventil, så sperr bensintilførsel etter meiing.
• Kjør langsomt, særlig når du bruker en tilsettelig slepesete.
• Utsjalt knivene når gressklipperen blir heves for å krysse annen flater og når du transporterer den til og fra meieplassen.

MONTERING / F∅R DRIFTEN

⚠️ Før monteringen eller den første i driftstakingen av den nye gressklipperen vennligst les gjennom hele manualen.

⚠ VIKTIG: Gressklipperen leveres uten olje og bensin.

PAKKE UT GRESSKLIPPEREN

Ta gressklipperen ut av forpakningen og sjekk at det ikke ligger løse deler igjen i esken.

Vær oppmerksom på at de spesielle skruene (selvsikrende „stjerneskruer“) er trukket til fast nok.

Montering oppfangsekk (bildene 2, 3 og 4)

1. Ta ut oppfangsekken, det tilhørende rammet og kunststoffinnleggen fra innpakningen. (bilde 2)
2. Legg rammet på den rette posisjonen i oppfangsekken – vær oppmerksom på at

lasken på rammet befinner seg utenfor oppfangsekken. (bilde 3)

1. Fikser nå oppfangsekken på rammet. (bilde 4)

Montering - håndgrepet

VIKTIG: Ta håndgrepet forsiktig fra hverandre, slik at kablene ikke klemmes inn eller blir skadet.

1. Løft håndgrepet helt til den låser seg i arbeidsstillingen.
2. Fjern beskyttelsesemballasjen, løft øvre delen av håndtaket og bygg den sammen med den nedre delen. Skru fast sikringsskruen på begge sidene av håndtaket.
3. Fjern beskyttelsesemballasjen til betjeningshåndgrepet i øvre del.

Driftsarm (dødmannsbøyle) (12) – ved start skal denne trykkes i retning håndgrep. Ved avslåing av motoren skal denne armen slippes.

Gassarm (2) – brukes ved start.

Drivebøyle (13) - brukes når gressklipperen skal beveges fremover.

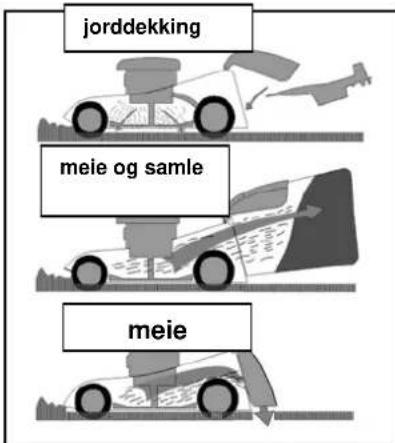

1. Gressklipping (uten gressoppsamlingspose) Klipt gress legges i striper.
2. Gressklipping og oppsamling (meie og samle) Gress samles opp i gressoppsamlingsposen (fuktig og bløtt gress reduserer fyllytelsen i gressoppsamlingsposen). For å feste oppsamlingsposen til gressklipperen, løft dekkplaten og heng på oppsamlingsposen.
3. Jorddekking [Mulchen] Jorddekkingskilen (se figur og ombygning til jorddekking) gjør det mulig for klippknivene å dele gresset i småbiter

som så blir liggende til overflategjødning på torven istedenfor å slynge det ut.

Ombygning til jorddekking

1. Monteringen og demonteringen av tilbehør skal alltid skje när motoren er slått av.

2. Før inn jorddekkingskilen i utslippskanalen når gressoppsamlingsposen er fjernet og lås kanalen ved å rette jorddekkingskilen (1) mot begge boringer (2) på den nedre delen og sikre den med den selvsikrende hake (3).

3. Forviss deg om jorddekkingskilen er fast montert etter ombygningen.

1. Advarsel!!! Bruk kun originalutstyr fra produsenten.

5. Demontering

Bruk tommelen for å trykke i midten (3), slipp og sving ut jorddekkingskilen nedover.

Hvis gressklipperen tettes igjen under jorddekkingsprosessen, bør du redusere bevegelsen fremover for å gi knivene lengre tid og mulighet til å dele og fordele gresset på torven. Fjern aldri det oppsamlete gresset med hånda.

DRIVSBETJENING

Det selvkjørende drivverket betjenes på følgende måte: trykk driftsbøylen (dødmannsbøylen) (12) mot håndgrepet og parallelt til denne drivebøylen (13) mot håndgrepet. Bevegelsen fremover vil stoppes ved å slippe drivebøylen (13).

INNSTILLING AV SNITTH∅YDEN

Alt ettersom hvilken snitthøyde du ønsker kan hjulene justeres i høyden. Bruk høydejusteringsbøylen (8) for å stille inn snitthøyden etter dine ønsker. For de fleste gressklippere er midtstillingen den mest fordelaktige.

FYLL PÅ OLJE F∅R START

Før hver bruk skal oljestanden kontrolleres. Fyll på olje ved behov (Motorolje 500ml SAE30).

LOKKET TIL OLJETRAKTEN/OLJEPEILESTAV

Gressklipperen din blir levert uten olje i motoren!

ADVARSEL:

Ikke overfyll motoren med olje, ellers kommer det røyk fra demperen ved start.

1. Forviss deg om at gressklipperen står på en jevn overflate.
2. Ta av lokket til oljebeholderen.
3. Sett i og fest oljepeilestaven.

VIKTIG:

• Sjekk oljestanden før hver bruk. Ved behov fyll på olje til peilestavmarkeringen.
• Etter 25 driftstimer eller hver sesong skal oljeskiftet gjennomføres. Ved forurensete eller støvete omgivelser, kan det være nødvendig med et hyppigere oljeskift. Se „oljeskift“ i avsnittet vedlikehold i denne manualen (SAE 30).

FYLLING AV DRIVSTOFF (Bensin blyfri)

- Drivstoffet skal fylles gjennom påfyllingsåpningen til tanken. Unngå bensinsøl. Bruk handelsmessig, rent blyfritt bensin. Ikke bland bensin med oljen. Kjøp kun en hensiktsmessig mengde bensin, slik at det kan brukes opp i løpet av 30 dager.

ADVARSEL:

Sølet olje eller bensin skal vaskes bort. Ikke lagre, ikke søl, ikke oppbevar det i nærheten av åpen ild.

ADVARSEL: Drivstoff som har tilsatt alkohol (kalles gasohol) eller drivstoff med etanol henholdsvis metanoltilsetning kan trekke til seg fuktighet som kan danne syre. Ren bensin kan skade drivstoffsystemet til motoren under lagringen. For å unngå motorproblemer, bør du tømme drivstoffsystemet før gressklipperen skal lagres lengre enn 30 dager. Tøm drivstofftanken, start motoren og la den gå til drivstoffsystemet og forgasseren er tomme. Fyll på nytt drivstoff hver sesong. Se også lagringshenvisninger. Fyll aldri rengjøringsmidler i drivstofftanken for å rense motoren eller forgasseren. Dette kan føre til skader av motoren som ikke kan repareres.

MOTORSTART

Før du starter bør du være sikker på at tennpluggen er festet og at apparatet er forsynt med en tilstrekkelig mengde olje og bensin.

HENVISNING: Grunnet en oljedekkfilm på den indre motoroverflaten kan det komme litt røyk fra motoren ved første start. Dette bør betraktes som normalt.

1. Driftsarm (dødmannsbøyle) (12) trykkes mot skyvegrepet (1) og gassarmen (2) skyves fremover mot anslaget (på startposisjonen).
2. Mens driftsbøylen (dødmannsbøylen) (12) er i denne stillingen, trekkes startsnoren (10) sakte ut, til du kjenner en lett motstand, for så å trekke kraftig i det til motoren starter.
3. Ta gassarmen (2) litt ut av startstillingen, til motoren løper regelmessig.

HENVISNING: Ved kaldt vær eller lengre stillstand, kan det være nødvendig å gjenta de første trinnene.

MOTORSTOPP

- For å stoppe motoren, slipp driftsbøylen (dødmannsbøylen) (12).

ADVARSEL!

Etter at motoren er slått av, fortsetter kniven å rotere i noen sekunder. Hvis gressklipperen skal ligge uten tilsyn, skill tennpluggdekselet.

Viktige tips og råd for gressklippingen!!!

- Under visse betingelser, som for eksempel høyt gress, kan det være nødvendig å justere snitthøyden oppover for å minske anstrengelsen ved skyvingen av gressklipperen, og for å unngå en overbelastning av motoren så vel som at gress klemmes inn i gressklipperen. Det kan også være nødvendig å redusere kjørehastigheten til gressklipperen og/eller å klippe samme overflaten gjentatte ganger.

- Hvis gressklippingen er veldig vanskelig, kan det være en fordel å redusere kuttbredden og kjørehastigheten til gressklipperen.

• Ventilasjonsåpningene i oppsamlingsposen kan tettes, hvis du ikke renser oppsamlingsposen regelmessig. Rens oppsamlingsposen regelmessig med vann og la den tørke før bruk.
• Hold øvre del av motoren rundt startsnoren. Dette forbedrer luftstrømmen og gir en lengre levetid for motoren.
• Klipp gresset kun ved tørre værforhold.
  • Hold alltid knivene skarpe.

ADVARSEL

VIKTIG – Et regelmessig vedlikehold er uunnværlig for at driftssikkerheten forblir den samme og for å opprettholde den opprinnelige ytelsen til apparatet.

1) Hold samtlige skruer og muttere fastskrudd, for å være sikker på at apparatet er i en driftssikker tilstand. Et regelmessig vedlikehold er uunngåelig for sikkerheten og en feilfri drift.
2) Aldri lagre apparatet med drivstoff i lukkede rom, fordi at det fordampede drivstoffet kan være antennelig.
3) Før lagring i lukkede rom skal apparatet absolutt kjøles ned og drivstoffet skal tømmes.
4) For å forminske brannfaren, skal motoren og eksosdemperen så vel som batteridelen og drivstofftanken holdes fri for gress, løv og fett. Ikke lagre hageavfall sammen med gressklipperen.
5) Av sikkerhetsårsaker bør bruk av apparatet med nedslitte eller skadete deler unngås. Erstatt mangelfulle deler med nye, ikke reparer dem. Bruk kun originalreservedeler og originalreservekniver. Andre deler med en annen enn den påbudte kvalitet kan skade apparatet eller redusere sikkerheten.
6) Hvis drivstofftanken skal tømmes skal dette gjøres utendørs og når motoren er kald.
7) Ved knivdemontering og – innstilling skal det brukes faste beskyttelseshansker.
8) Etter kvessingen av knivene skal de sjekkes for rett løperetning og ubalanse.
9) Kontroller den selvlukkede dekningen og oppsamlingsposen regelmessig for slitasje og forurensning.
10) Bruk alltid beskyttelseshansker när apparatet skal transporteres, bæres med hendene eller skrånes.

Hold apparatet på de plassene som garanterer et sikkert grep. Ta hensyn til vekten og vektfordelingen til gressklipperen.

RENGJ∅RING

Rens apparatet omhyggelig med vann etter hver bruk, fjern gress og slam fra innsiden av huset - med dette unngår du at forurensninger tørker inn og problemer ved neste start.

Malingsstrøket på innsiden av huset kan med tiden løsne på grunn av skurevirkninger. For å unngå en senere korrosjon av apparatet, bør du forsyne de nedslitte stedene med et strøk rustbeskyttende middel.

Ta av drivverksdekningen og bruk en børste eller trykkluft til å rense området rundt remskivene en til to ganger i året.

En gang i sesongen bør det indre av drivhjulene renses. Demonter begge hjulene. Rens tannhjulene og deres kanter for gress og smuss med trykkluft eller en børste.

FJERNING AV KNIVEN

For rensing/kvessing/bytting

ADVARSEL!!!

Forbindelsen til tennpluggene må absolutt dras ut først.

Fjern skruen ved fjerning av kniven.

Sett det sammen igjen i overensstemmelse med figuren. Stram skruene. Dreiemoment - 40 Nm. Ved knivbytte bør også skruen byttes.

OLJESKIFT

Oljeavtappingspluggen befinner seg under motoren. Ha en beholder for oljen og demonter pluggen. Så snart oljen er tømt sett inn en ny plugg med underlag og vask bort oljerester.

Så snart motoren er nedkjølt, demonter tennpluggen ved hjelp av nøkkelen som fulgte med pakken, rens den med en stålbørste og still inn avstanden ved hjelp av en bladsøker til 0.75 mm (0.030"). Sett tennpluggen på plass igjen. Pass på at tennpluggen ikke strammes til for hardt. (Alternativ: (Bosch WR 7 DC); (NGK BPR 6 ES)

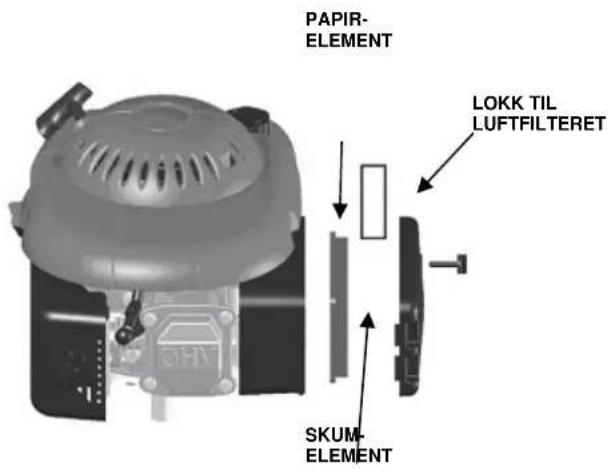

Løsne filterlokk og demonter det skumaktige filterelementet. For å unngå at fremmedlegemer havner i sugeåpningen, skal filterlokk settes på plass igjen.

T∅MMING AV DRIVSTOFFTANKEN OG FORGASSEREN

Sett en beholder som er egnet for bensinlagring under forgasseren. Bruk en trakt for å unngå sol med bensinen.

Demonter tappeskruen og flytt deretter trekkstangen til drivstoffventilen til ON-posisjon.

Etter tømmingen av drivstofftanken skal tappeskruen og den derunderliggende tetningsringen settes på plass igjen. Stram til skruen.

LAGRING

For miljøvernets skyld bør du være spesielt oppmerksom på følgende punkter:

• Bruk alltid ren, blyfri bensin.
• Bruk alltid en trakt og/eller en kanne med standregulering, for å unngå søl av drivstoff ved tankingen.
• Ikke fyll drivstofftanken til kanten.
• Ikke la motorolje renne over.
• Ved oljeskift skal du forvisse deg om at den brukte oljen deponeres forskriftsmessig. Unngå sol av olje.
• Ikke kast gamle oljefilter i restavfallet, men lever det til et tilsvarende sentraldepot.
• Hvis demperen er mangelfull, bytt den ut. Ved reparasjoner skal det brukes originalreservedeler.
• For innstillingen av forgasseren skal du alltid kontakte en fagkyndig person.

- Rens alltid filteret tilsvarende anvisningene.

- Etter utløpet av apparatets levetid anbefales det å levere det tilbake til forhandleren grunnet en forskriftsmessig bortfrakting.

Kontroller gressklipperen din regelmessig for slitasje og den tekniske tilstanden.

VEDLIKEHOLD

Originalreservedeler leveres gjennom kundetjenesten eller forhandleren. Det anbefales å levere gressklipperen til et autorisert verksted for det årlige vedlikeholdet og kontrollen

av sikkerhetselementene. For vedlikehold og reservedeler vennligst kontakt forhandleren din.

VEDLIKEHOLDSPLAN

REGELMESSIG VEDLIKEHOLDSPERIODE (4)		Før hver bruk	Hver måned eller	Hver 3. måned eller	Hver 6. måned eller	Hvert år eller	Hvert 2. år eller
Gjennomfør tilsvarende vedlikehold i den angitte måned eller etter utløp av de angitte driftstimene – alt etter hva som trer inn tidligere.			5 timer	25 timer	50 timer	100 timer	250 timer
Motorolje (SAE 30)	Kontroller O
	Erstatt		O		O(2)
Luftfilter Kontroller O
	Erstatt			O
Tennplugg	Kontroller Rens					O
	Erstatt						O

FEILDIAGNOSE

MOTOREN STARTER IKKE	Mulig årsak Feilretting
1. Kontroller drivstoffstand	Drivstoffmangel	Fyll etter bensin
	Dårlig drivstoff, lagring uten å ha tømt bensintanken, feil bensinsort.	Tøm drivstofftanken og forgasseren. Fyll på ny bensin.
2. Kontroller tennplugg	Feil, forurenset eller feil innstilt tennplugg.	Bytt ut tennpluggen (P-8).
	Tennpluggen er bløt av bensin (kvelt motor).	Tørk tennpluggen og sett den på plass igjen.
3. La motoren repareres hos faghandleren eller slå opp i verkstedsmanualen.	Tett drivstofffilter, dårlig innstilling av forgasseren henholdsvis tenningen, ventiler som er klistret igjen o.l.	Bytt ut (hvis nødvendig) eller reparer mangelfulle deler.
4. Matning defekt	Trekk for langt	Still etter trekket.
5. Gresset samles ikke opp	Kanal tett, full oppsamlingspose, Gress for bløtt	Rens utskuddskanalen, tøm oppsamlingsposen, Klipp gress ved tørt vær.

Lossa skruv vid nedmontering av knivar.
