BRUKSANVISNING RC-6404 TRISTAR

Tack för att du köpt Topcom Twintalker. Det är en lågförbrukande

radiokommunikationsapparat, som inte har andra driftkostnader än den minimala kostnaden för uppladdning av batterierna.

TwinTalker fungerar på privata mobilradiofrekvenser och kan användas i alla länder där servicen är godkänd enligt anvisningar på förpackningen och i denna bruksanvisning.

2 Avsedd användning

Den kan användas för såväl professionella som fritidsändamål. Exempel: för att hålla kontakt under resa med 2 eller flera bilar, cykling, skidåkning. Den kan användas för att hålla kontakt med dina barn när de är ute och leker, etc...

Restriktion: Kontrollera de lokala föreskrifterna innan du använder den utanför landet där den inhandlats. Standarden kan vara förbjuden i det landet.

3 CE-märkning och restriktioner

CE-symbolen på apparaten, bruksanvisningen och förpackningen anger att apparaten uppfyller de grundläggande kraven i R&TTE-direktivet 1995/5/EC.

Läs noga igenom följande information om säkerhet och korrekt användning. Bekanta dig med utrustningens alla funktioner. Förvara bruksanvisningen på ett säkert ställe för framtida användning.

4.2 Brännskador

- Rör inte antennen om dess hölje skadas, eftersom en antenn vid sändning kan orsaka en mindre brännskada i kontakt med huden.

- Batterier kan orsaka skada på egendon såsom brännskador om ledande material som smycken, nycklar eller kedjor rör vid exponerade poler. Materialet kan fullborda en elektrisk krets (kortslutning) och bli mycket het. Var försiktig vid hantering av alla laddade batterier, speciellt när de placeras i en ficka, väska eller annan behållare med metallobjekt.

4.3 Personlig säkerhet

- Placera inte din apparat i området ovanför en airbag eller i dess utvecklingsområde. Airbagar blåses upp med stor kraft. Om en kommunikationsradio placeras i airbagens utvecklingsområde och den utvecklas, kan kommunikationsradion slungas iväg med stor kraft och orsaka allvarlig skada på fordonets passagerare.

- Håll radion på minst 15 centimeter avständ ifrån en pacemaker.

• Stäng AV radion så snart störningar på medicinsk utrustning äger rum.
• Byt inte ut batterierna i en potentiellt explosiv miljö. Kontaktglöder kan förekomma under installation eller då batterierna tas ur och orsaka en explosion.
• Stäng av din kommunikationsradio när du befinner dig i en potentiellt explosiv miljö. Gnistor i sådan miljö kan orsaka en explosion eller brand, vilket kan leda till personskada eller till och med död.
• Kasta aldrig batterier i öppen eld eftersom de kan explodera.

Områden med potentiellt explosiv miljö är ofta, men inte alltid, klart markerade. Dessa inkluderar tankningsområden såsom under däck på båtar, överförings- och förvaringsanordningar för bränsle eller kemikalier, miljöer där luften innehåller kemikalier eller partiklar som t.ex. spannmål, damm eller metallpuder och alla andra områden där du normalt borde bli ombedd att stänga av din fordonsmotor.

4.4 Förgiftningsrisk

- Förvara batterierna utom räckhåll för små barn.

4.5 Legalt

• I vissa länder är det förbjudet att använda din PMR när du kör. Lämna i så fall vägen innan apparaten används.
• Stäng AV din apparat ombord på flyg när du ombeds att göra det. All användning av apparaten måste vara i enlighet med flygbolagens föreskrifter eller besättningens instruktioner.
• Stäng AV apparaten när uppsatta anvisningar uppmanar dig att göra det. Sjukhus eller värdinrättningar kan använda utrustning som är känslig för extern RF-energi.
• Byte eller ändring av antennen kan påverka PMR radiospecifikationerna och bryta mot CE-föreskrifterna. Otillåtna antenner kan också skada radion.

4.6 Obs

• Rör inte antennen vid sändning, det kan påverka räckvidden.
• Avlägsna batteriet om apparaten inte kommer att användas under en längre period.

5 Rengöring och underhåll

• Torka av med ett mjukt tyg fuktat med vatten, för att rengöra apparaten. Använd inte rengörings- eller lösningsmedel på apparaten. De kan skada höljet och läcka in och orsaka permanent skada.
• Batterikontakterna kan torkas med ett torrt, luddfritt tyg.
• Om apparaten blir våt, stänga av den och avlägsna genast batterierna. Torka batterifacket med ett mjukt tyg för att minska eventuell vattenskada. Lämna batterifackets lock öppet över natten eller tills det är helt torrt. Använd inte apparaten förrän den är helt torr.

När produkten upphör att fungera, ska du inte kasta den tillsammans med det normala hushållsavfallet utan lämna in den till en återvinningsstation för elektrisk och elektronisk utrustning. Symbolen på produkten, bruksanvisningen och/eller förpackningen anger detta.

En del av produktmaterialet kan återanvändas om du lämnar in det till en

återvinningsstation. Genom att återanvända vissa delar eller råmaterial från använda produkter, bidrar du till att skydda miljön.

Kontakta de lokala myndigheterna om du behöver mer information om återvinningsstationer i ditt område.

7 Hur du använder en PMR-apparat

För att kommunicera mellan PMR-apparater måste de alla ställas in på samma kanal och inom samma upptagningsområde (upp till max. 10 km i öppet landskap). Eftersom dessa apparater använder fria frekvensband (kanaler), delas dessa kanaler (totalt 8 kanaler) av alla apparater i drift. Därför garanteras inte avskildhet. Alla som har en PMR-apparat inställd på din kanal kan höra samtalet. Om du vill kommunicera (sända en röstsignal) måste du trycka på PTT-knappen.

När knappen trycks in, går apparaten in i sändningsläge och du kan prata i mikrofonen. Alla andra PMR-apparater inom räckhåll på samma kanal och i viloläge (icke-sändande) kan höra ditt meddelande. Du måste vänta tills den andra parten slutar sända, innan du kan svara på meddelandet. Vid slutet av varje sändning skickar apparaten ett pip. För att svara, tryck på -knappen och tala i mikrofonen.

Om 2 eller fler användare trycker på knappen samtidigt tar mottagaren bara emot den starkaste signalen och de(n) andra signalen(erna) undertycks. Därför ska du bara skicka en signal (tryck PTT - knappen) när kanalen är fri.

Radiovågornas räckvidd påverkas kraftigt av hinder som byggnader, betong-/metallkonstruktioner, ojämnheter i landskapet, skog, växtlighet osv. Detta innebär att räckvidden mellan två eller flera PMR-apparater i vissa extrema fall kan vara begränsad till några få tiotal meter. Du kommer snart att märka att PMR-apparaten fungerar bäst när det finns ett minimum av hinder mellan användarna.

8 Kommaigång

8.1 Ta bort/sätt på bältesklämman

1. För att ta bort klämman från apparaten ska du föra bältesklämman (B) mot antennen samtidigt som du drar i klämmans flik (A).

2. När bältesklämman sätts tillbaka indikerar ett klick-ljud att bältesklämman är låst i sitt läge.

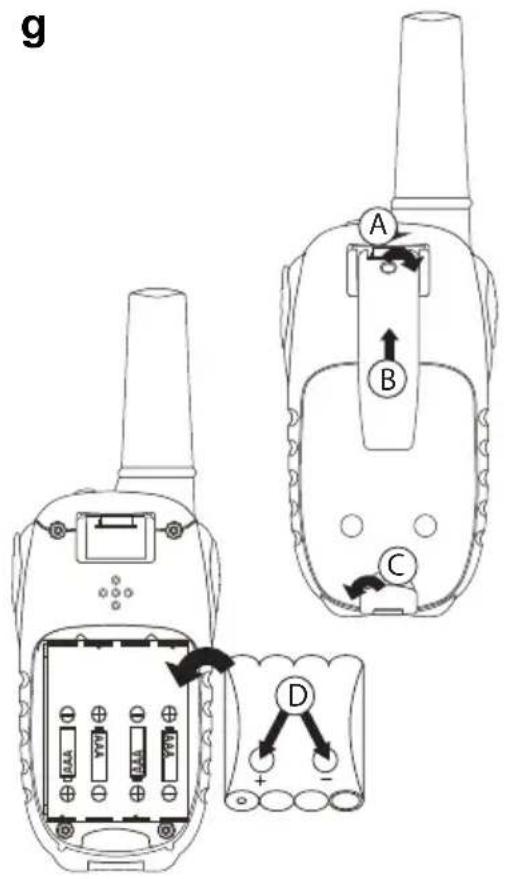

8.2 Isättning av batteri

1. Ta bort bältesklämman (§ 8.1).
2. Öppna låsanordningen (C) och för av batterilocket.

3. Sätt i den medföljande laddningsbara batteripacken enligt de angivna polmarkeringarna. Kontrollera att metallkontakterna på sidan (D) vätter utåt från radion för att ansluta till batteridörren.

4. Sätt tillbaka batterilocket och bältesklämman (§ 8.1).

g A B C D

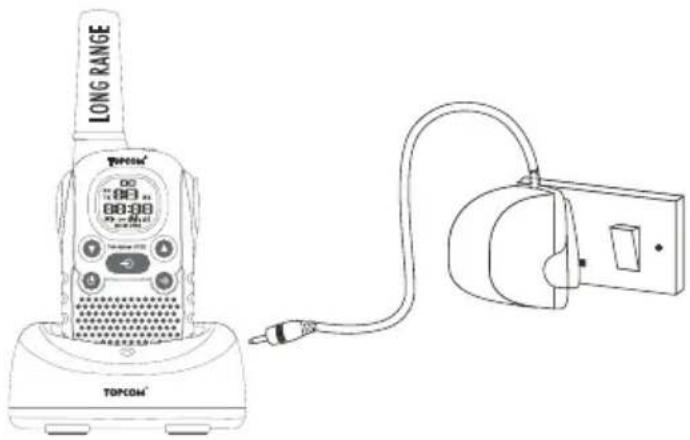

9 Laddning av batterier

När batteripacken satts i, erbjuder bordsladdaren enkel laddning.

1. Placera bordsladdaren på ett plant underlag.
2. Sätt in adapterns ena ände i eluttaget och den andra i uttaget på bordsladdarens baksida.
3. Sätt radion i laddaren så som indikeras.
4. Laddnings-LED tänds om den är riktigt isatt och laddar.
   Det tar ca. 8 till 10 timmar att ladda batterierna helt

LONG RANGE TiFOSM® 00:00:00 00:00:00 TOPCOM®

Kortslut inte eller kasta i öppen eld. Avlägsna batterierna om apparaten inte kommer att användas under en längre period.

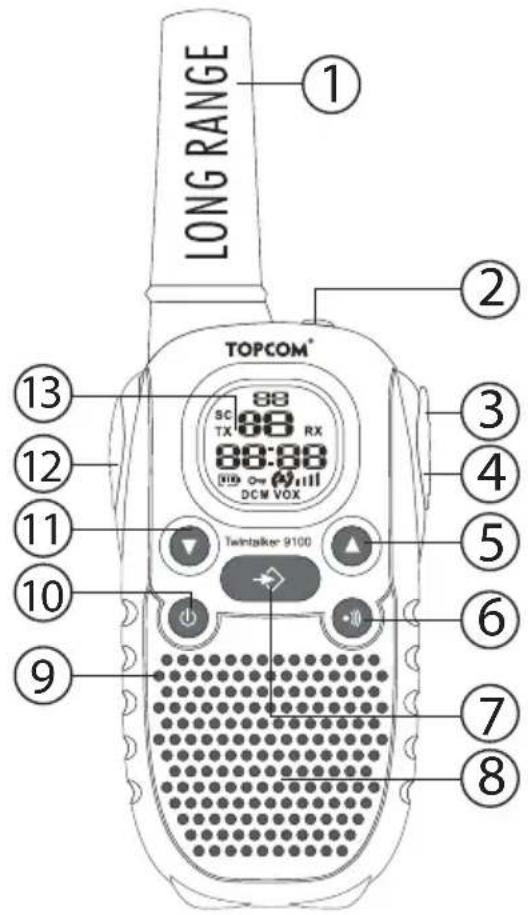

10 Knappar

1. ANTENN
2. PANIK-knapp
3. HÖRLUR-anslutning

4. Kontakt till billaddare

5. UPP-knapp

6. Öka högtalarvolymen
   – Välj nästa punkt på menyn

7. RING-knapp – Sänd en ring

8. MENY-knapp

– Minska högtalarvolymen
– Välj föregående punkt på menyn

– Tryck för att tala eller släpp för att lyssna

– Bekräfta en inställning på menyn

1. LCD-teckenfönster

LONG RANGE TOPCOM® SC TX RX 88:88 DCM VOX Twintalker 9100 13 12 11 10 9 2 3 4 5 6 7 8

11 LCD-teckenfönster information

a. CTCSS-kodb. Kanalnummer

TX TX ikon - Visas när en signal sändsRX RX ikon - Visas när en signal tas emotIII Högtalarvolym indikatorOπ Lås ikon - Visas när knappsatsen är låst.III Indikator anger batteriets laddningsnivåVOX VOX-ikon - Visas i röstkontrollerat (Vox) lägeSC Avsökningsikon - Visas när sökläget är aktivtDCM Dubbel avsökning-ikon - Visas när dubbelt sökningsläge är aktivt▲ Uppringningsikon - Visas när du sänder enuppringningston() Vibrator-ikon - Visas när vibrationsfunktionen är aktiv.

12 Batteri laddningsnivå/Lågt batteri-indikation

BATTERIETS LADDNINGSNIVÅ indikeras med ett antal kvadrater inuti BATTERI-ikonen på LCD-fönstret.

88 SC 88 TX 88:88 88:88 DCM:04

Batteriet fullt

Batteri laddat 2/3

Batteri laddat 1/3

Batteri tomt

När BATTERIETS LADDNINGSNIVÅ är låg, blinkar BATTERI-ikonen för att indikera att batterierna behöver bytas ut eller laddas.

13 Hur du använder Twintalker 9100

13.1 Apparatens AV/PÅ

• För att aktivera, tryck och håll. Apparaten "piper" och LCD-fönstret visar den innevarande kanalen, CTCSS-koden och tiden.
• För att stänga av, tryck och håll igen. Apparaten "piper" och enbart tiden visas.

13.2 Justering av högtalarvolym

Högtalarens volym kan justeras genom att använda och . Högitalarens volymnivå visas i LCD-fönstret.

Apparaten är i konstant MOTTAGNINGsläge när den är PÅ och inte sänder. När du tar emot en signal på den innevarande kanalen, visas RX-ikonen.

För att andra ska kunna ta emot din sändning, måste de ställas in på samma kanal och CTCSS-kod.

13.4 Sändning av en signal

• Tryck och håll för att SÄNDA.
• Håll apparaten i vertikal position med MIKROFONEN 10 cm från munnen och tala in i mikrofonen.
• Släpp mär du slutar sändningen.

13.5 Byte av kanaler

PMR-apparaten har 8 tillgängliga kanaler.

För att byta kanaler:

• Tryck en gång, den innevarande kanalens nummer blinkar i LCD-fönstret.
• Tryck eller föratt byta kanalen.
• Tryck för att bekräfta ditt val och återgå till NORMAL-läget.
• För att bekräfta och byta till nästa alternativ, tryck

OBS: ALLA PMS-apparater som ställs in på samma kanal kan ta emot och lyssna på samtalet, också när de andra använder en CTCSS-kod.

Den 2-siffriga CTCSS-koden motsvarar en specifik tonfrekvens som radion utsänder. Två användare, med samma kanal och CTCSS-inställning kan höra varandra. De kan inte höra någon annan på kanalen om inte de andra radioapparaterna har exakt samma CTCSS-kod aktiverad.

PMR har 38 CTCSS-koder tillgängliga.

• Tryck två gånger och CTCSS-koden blinkar
• Tryck eller föratt välja en annan kod.
• Tryck för att bekräfta valet och återgå till NORMAL-läget.
• För att bekräfta och byta till nästa alternativ, tryck

OBS: ALLA PMS-apparater som ställs in på samma kanal kan ta emot och lyssna på samtalet, också när de andra använder en CTCSS-kod.

13.7 Monitor

Du kan använda MONITOR-funktionen för att kontrollera svagare signaler på den innevarande kanalen.

- Tryck och samtidigt för att aktivera kanalövervakningen. Håll dessa knappar i tre sekunder för kontinuerlig övervakning.

- Tryck für att stoppa övervakningen.

13.8 VOX-val

PMR har möjlighet till röstaktiverad (VOX) sändning. I VOX-läge sänder radion en signal när den aktiveras av din röst eller andra ljud omkring dig. VOD-drift rekommenderas inte om du planerar att använda din radio i bullrig eller blåsig miljö.

• Tryck 3gänger.
• Tryck ⚠ för att sätta PÅ VOX-funktioen och tryck ⚠ igen för att välja nivån för VOX-känsligheten, vilken indikeras i högra hörnet av visningsfönstret. Tryck ⚡ fills AV visas i visningsfönstret, för att stänga AV VOX.
  • I VOX-läget visas VOX-ikonen.
• För att bekräfta ditt val och återgå till NORMAL-läget, tryck PTT.

13.9 Kanalsökning

KANALSÖKNING utför sökningar efter aktiva signaler i det oändliga från kanal 1 till 8.

• Tryck och håll 📋Tryck lättför att starta avsökningen.
• Släpp knapparna.
• När en aktiv signal (en av 8 kanaler) hittas, pausar KANALSÖKNINGEN och du hör den aktiva signalen.
• Tryck för att kommunicera genom den aktiva signalkanalen. Tryck för att avaktivera kanalsökningen.

När en aktiv signal (en av 8 kanaler) hittas, tryck ⬆ eller ⬇ för att gå förbi den innevarande kanalen och fortsätt sökningen efter en annan aktiv kanal

13.10 Ringsignaler

En ringsignal meddelar till andra att du vill prata.

a. Ställ in ringsignalen

• Tryck 4gänger. CA visas.
- Tryck eller föratt välja en annan ringsignal eller AV för att aktivera ringsignaler.
- Tryck för att bekräfta ditt val och återgå till viloläget.

b. Skicka en ringsignal

Tryck lätt på 📋Ringsignalen sänds i 3 sekunder på den inställda kanalen.

Vid mottagning av en ringsignal, kan Twintalker 9100 också vibrera.

• Tryck 5gånger. ' ' visas.
• Tryck för att aktivera (PÅ) eller avaktivera (AV) vibratorn.
• Tryck för att bekräfta ditt val och återgå till viloläget.

Vibratorfunktionen fungerar endast om du sänder en ringsignal via en Twintalker 9100. Den fungerar inte med en PMR av någon annan modell eller något annat märke.

13.12 Roger-pip På/Av

Efter att PTT - knappen släppts skickar apparaten ett Roger-pip för att bekräfta att du slutat prata.

Inställning av Roger-pipet.

• Tryck ⬇gånger. 'ro' visas.
• Tryck för att aktivera (PÅ) eller avaktivera Roger-pipet (AV).
• Tryck för att bekräfta ditt val och återgå till viloläget.

13.13 Nyckelsignal På/Av

När knappen trycks in piper apparaten lätt.

Inställning av nyckel-signalen.

• Tryck ⬇gånger. 'to' visas.
• Tryck för att aktivera (PÅ) eller avaktivera nyckelsignalerna (AV).
• Tryck för att bekräfta ditt val och återgå till viloläget.

13.14 Dubbel kanalövervakningsfunktion

I viloläge, är PMR ställd på en inställd kanal med CTCSS-kod. PMR tar bara emot signaler som sänds på den kanalen och CTCSS-koden.

Dubbel kanalövervakning låter dig övervaka ytterligare en kanal med CTCSS-kod.

• Tryck 8gänger, DCM AV visas i fönstret.
• Tryck ▲ eller föratt byta kanal.
• Tryck för att bekräfta kanalvalet och gå till CTCSS SUB-KANALVAL
• Tryck eller föratt byta CTCSS.
• Tryck Pför att bekräfta.

För att avaktivera funktionen, välj 'AV' när kanalen ställs in.

När den dubbla kanalövervakningsfunkionen är aktiverad, slår PMR över mellan vilolägeskanalen + CTCSS och den dubbla kanalen + CTCSS.

13.15 Knapplås

• Tryck och håll 15 sekunder för att aktivera eller avaktivera KNAPPLÅS-läget. KNAPPLÅS-ikonen visas i LCD-fönstret.
• Tryck och håll igen för att avaktivera KNAPPLÅS

13.16 Huvudmikrofon-anslutning

Twintalker 9100 kan användas med en extern mikrofon/högtalare. Kontakten är placerad under det skyddande gummihöljet på apparatens högra sida. För att ansluta de externa huvudhögtalarna/mikrofonerna, lyft gummilocket på apparatens översida för att komma åt kontakten.

Sätt i rätt kontakt i uttaget.

13.17 Panik-knapp

Tryck på Panik-knappen (2) på apparatens översida vid nödfall. En mycket hög larmsignal hörs.

13.18 Billaddare

När den medföljande laddningsbara batteripacken används, kan den medföljande billaddaren (12V DC /200mA) användas för laddning.

- Sätt i adapterns lilla kontakten i billaddaruttaget (3) och den andra änden i bilens cigarrettuttag.

OBS: Det tar ca. 7 till 10 timmar att ladda batterierna helt.

Ladda inte apparaten när vanliga alkaliska "AAA"-batterier sitter i. Använd enbart den medföljande billaddaren. Vid användning av andra laddare blir resultatet icke-kompatibelt med säkerhetsföreskrifter och upphäver alla produktens godkännanden/garantier.

14 Tekniska specifikationer

PMR
Kanaler	8
CTCSS	38
Frekvens	446.00625MHz - 446.09375 MHz
Omfång	Upp till 10 km (öppet landskap)
PMR-batterier	4 x AAA alkaliska eller NiMh laddningsbara batteripack
Transmissionskraft	=< 500mW ERP
Moduleringstyp	FM - F3E
Kanalomfång	12,5 Khz

Channel Frequency Chart: CT		CSS Code Chart
Channel	Frequency (MHz)	Code Frequency (Hz)	Code Freq. (Hz)	Code Freq. (Hz)	Code Freq. (Hz)	Code Freq. (Hz)
1 446,00625 0 Disabled 10		94,8 20 131,8 30 186,2
2 446,01875 1		67,0	11 97,4 21 136,5 31 192,8
3 446,03125 2		71,9	12 100,0 22 141,3 32 203,5
4 446,04375 3		74,4	13 103,5 23 146,2 33 210,7
5 446,05625 4		77,0	14 107,2 24 151,4 34 218,1
6 446,06875 5		79,7	15 110,9 25 156,7 35 225,7
7 446,08125 6		82,5	16 114,8 26 162,2 36 233,6
8 446,09375 7		85,4	17 118,8 27 167,9 37 241,8
		8	88,5	18 123,0 28 173,8	38 250,3
		9	91,5	19 127,3 29 179,9

15 Garanti

15.1 Garantiperiod

Garantiperioden på Topcomsenheter omfattar 24 månader. Garantiperioden startar det datum då den nya produkten inhandlas. Förbrukningsvaror eller defekter som har obetydlig inverkan på utrustningens funktion eller värde omfattas inte av garantin.

Garantianspråk kräver uppvisande av inköpskvitto i original, där inköpsdatum och enhetsmodell ska framgå.

15.2 Garantiåtagande

En felaktig enhet måste returneras till ett av Topcoms servicecentra tillsammans med ett giltigt inköpskvitto. Om ett fel uppstår på enheten under garantiperioden reparerar Topcom eller dess officiellt förordnade servicecenter utan kostnad alla defekter som orsakats av material- eller tillverkningsfel.

Topcom uppfyller efter eget gottfinnande sina garantiåtaganden genom att antingen reparera eller byta ut den felaktiga enheten eller delar av den felaktiga enheten. Vid utbyte kan färg och modell skilja sig från den ursprungligen inköpta produkten.

Garantiperioden inleds vid det ursprungliga inköpsdatumet. Garantiperioden förlängs inte om enheten byts ut eller repareras av Topcom eller dess förordnade servicecentra.

15.3 Garantiundantag

Skador eller defekter orsakade av felaktig hantering eller användning och skador till följd av användning av icke-originaldelar eller tillbehör som inte är original omfattas inte av garantin.

Garantin omfattar inte skador orsakade av yttre faktorer, såsom blixtnedslag, vatten och brand, inte heller skador som uppkommit under transport.

Alla garantianspråk förfaller om serienumret på enheten har ändrats, avlägsnats eller gjorts oläsligt.
