BRUGSANVISNING RC-6404 TRISTAR

4 Säkerhetsanvisningar

4.1 Allmännt

Tak, fordi du har valgt Topcom Twintalker. Topcom Twintalker er radiokommunikationsudstyr med lav effekt, som ikke medfører nogen form for driftsomkostninger ud over den minimale udgift til genopladning af batterierne.

TwinTalker fungerer på "Private Mobile Radio"-frekvenser og kan bruges i alle lande, hvor denne tjeneste er godkendt, hvilket fremgår af emballagen og denne vejledning.

2 Anvendelse

Systemet kan bruges til forskellige professionelle anvendelser og fritidsanvendelser. F.eks.: til at holde kontakten undervejs imellem 2 eller flere biler, cykler eller skiløbere. Systemet kan bruges til at holde kontakten med børnene, når de leger udenfor, osv....

Restriktion: Kontrollér lokale regulativer, før systemet bruges i et andet land end det, hvor det er købt. Standarden kan være forbudt i det pågældende land.

3 CE-mærke og restriktioner

CE-symbolet på enheden, brugervejledningen og gaveæsken angiver, at enheden overholder de vigtigste krav i R&TTE-direktivet 1995/5/EC.

4 Sikkerhedsanvisninger

4.1 Generelt

Nedenstående oplysninger vedr. sikkerhed og korrekt brug bør læses omhyggeligt. Sæt dig ind i alle udstyrets funktioner. Gem denne vejledning et sikkert sted med henblik på senere brug.

4.2 Brandskader

• Hvis antennens afdækning beskadiges, må antennen ikke berøres. Hvis antennen kommer i kontakt med huden, kan der forekomme mindre brandsår, när apparatet sender.
• Batterier kan medføre tingsskade som f.eks. brandskader, hvis ledende materiale, f.eks. smykker, nøgler eller perlekæder, kommer i kontakt med blotlagte batteripoler. Sådant materiale kan skabe et elektrisk kredsløb (kortslutning) og blive meget varmt. Udvis stor forsigtighed ved håndtering af opladte batterier – især hvis de puttes i lommen, i en håndtaske eller i en anden beholder, som indeholder metalgenstande.

4.3 Personsikkerhed

- Placer ikke enheden i området over en airbag eller i airbaggens aktiveringsområde. Airbags udfoldes med stor kraft. Hvis en kommunikator placeres i airbaggens aktiveringsområde, og airbaggen aktiveres, kan kommunikatoren blive kastet af sted med stor kraft og forårsage alvorlig personskade på personer, der måtte opholde sig i bilen.

• Hold radioen i mindst 15 centimeters afstand fra pacemakere.
• Sluk radioen (OFF), så snart der iagttages forstyrrelser i forbindelse med medicinsk udstyr.
• Udskift ikke batterier i en potentielt eksplosiv atmosfære. Under isætning og udtagning af batterier kan der opstå kontaktgnister, hvilket kan forårsage en eksplosion.
• Sluk din kommunikator, når du opholder dig i et område med en potentielt eksplosiv atmosfære. Gnister i sådanne områder kan forårsage en eksplosion eller brand og medføre personskade eller endda dødsfald.
• Udsæt aldrig batterier for åben ild, da dette kan få dem til at eksplodere.

Områder med potentielt eksplosive atmosfærer er ofte tydeligt markeret, men ikke altid. Sådanne områder omfatter brændstofhåndteringssteder som f.eks. rum under dæk på både; faciliteter til overførsel eller opbevaring af brændstoffer eller kemikalier; områder, hvor luften indeholder kemikalier eller partikler som f.eks. korn, støv eller metalpartikler; og alle områder, hvor det normalt anbefales at slukke bilmotorer.

4.4 Forgiftningsfare

- Batterier må ikke være tilgængelige for små børn.

4.5 Juridisk

• I visse lande er det forbudt at bruge PMR, mens man kører bil. Hvis det er tilfældet, skal du parkere bilen et sikkert sted, før du bruger udstyret.
• Sluk udstyret (OFF) om bord på fly, när du bliver instrueret om det. Enhver brug af udstyret skal ske i overensstemmelse med flyselskabets regulativer eller flypersonalets instrukser.
• Sluk udstyret (OFF) på steder, hvor du på opslag opfordres til det. Hospitaler og behandlingssteder bruger muligvis udstyr, som kan påvirkes af udefra kommende radiofrekvensenergi.
• Udskiftning eller modificering af antennen kan påvirke PMR-radiospecifikationerne, så CE-regulativerne ikke længere overholdes. Uautoriserede antenner kan også beskadige radioen.

4.6 Bemærk

• Berør ikke antennen, mens der sendes – dette kan påvirke rækkevidden.
• Fjern batterierne, hvis enheden ikke skal anvendes i længere tid.

- Rengør enheden ved at aftørre den med en blød klud, som er fugtet let med vand. Brug ikke rense- eller opløsningsmidler på udstyret. Sådanne midler kan ødelægge udstyrets beklædning og trænge ind i udstyret, hvor de kan forårsage permanente skader.

• Batteripolerne må kun aftørres med en tør, fnugfri klud.
• Hvis udstyret bliver vådt, skal det slukkes, og batterierne fjernes med det samme. Tør batterikammeret med en blød klud for at minimere risikoen for vandskader. Lad afdækningen til batterikammeret forblive afmonteret natten over, eller indtil udstyret er helt tørt. Brug ikke udstyret, før det er fuldstændigt tørt.

6 Bortskaffelse af enheden

Når produktet er udtjent, må det ikke kasseres sammen med det almindelige husholdningsaffald, men skal afleveres på et indsamlingssted til genanvendelse af elektrisk og elektronisk udstyr. Dette angives af symbolet på produktet, brugervejledningen og/eller emballagen.

Nogle af produktets materialer kan genanvendes, hvis de afleveres på en genbrugsstation. Ved genanvendelse af dele eller råstoffer fra brugte produkter kan man yde et vigtigt bidrag til beskyttelse af miljøet.

Kontakt de lokale myndigheder, hvis du har brug for yderligere oplysninger om genbrugsstationerne i dit område.

7 Brug af PMR-udstyr

Kommunikation mellem to PMR-enheder kræver, at begge enheder er indstillet til samme kanal, og at de begge befinder sig inden for modtagerækkevidde (op til maks. 10 km over åbent land). Da disse enheder bruger gratis frekvensbånd (kanaler), deler samtlige aktive enheder de samme kanaler (i alt 8 kanaler). Det betyder, at samtaler ikke er fortrolige. Enhver anden med PMR-udstyr, som er indstillet på samme kanal som dit, kan lytte med på samtalen. Hvis du vil kommunikere (dvs. sende et talesignal), skal du trykke på PTT knappen.

Når der trykkes på knappen, skifter udstyret til sendetilstand, og du kan tale i mikrofonen. Alle andre PMR-enheder, der er inden for rækkevidde, som er indstillet på samme kanal, og som er i standby-tilstand (dvs. som ikke netop sender), vil kunne høre din besked. Du skal vente, til den anden part holder op med at sende, før du kan besvare meddelelsen. Ved afslutningen af hver enkelt transmission sender enheden et bip. Hvis du vil svare, skal du bare trykke på PTT -knappen og tale ind i mikrofonen.

Hvis 2 eller flere brugere trykker på knappen samtidig, modtager modtageren kun det kraftigste signal, mens andre signaler undertrykkes. Derfor bør du kun sende et signal (dvs. trykke på knappen), när kanalen er ledig.

Rækkevidden for radiobølgerne påvirkes markant af forhindringer som f.eks. bygninger, beton-/metalstrukturer, landskabets ujævnhed, skovområder, planter, ... Dette medfører, at rækkevidden mellem to eller flere PMR'er i nogle ekstreme tilfælde kan være begrænset til maks. 20-30 meter. Du vil hurtigt bemærke, at PMR arbejder bedst, når der er et minimum af forhindringer mellem brugerne.

8 Sådan kommer du i gang

8.1 Afmontering/montering af bælteclips

1. Fjern clipsen fra enheden ved at skubbe bælteclipsen (B) i retning af antennen, mens du trækker i tappen (A) på clipsen.
2. Ved genmontering af bælteclipsen betyder et klik, at bælteclipsen er låst på plads.

8.2 Isætning af batterier

1. Fjern bælteclipsen (§ 8.1).
2. Åbn låsegriberen (C), og skyd batteriafdækningen af.

3. Isæt den genopladelige batteripakke i henhold til den viste polaritet. Sørg for, at metalkontakterne på siden (D) vender udad i forhold til radioen, så de får kontakt med batteriafdækningen.

4. Genmonter batteriafdækningen og bælteclipsen (§ 8.1).

9 Opladning af batterier

Når batteripakkerne er isat, kan de nemt og bekvemt oplades via bordopladeren.

1. Placer bordopladeren på en plan overflade.
2. Sæt den ene ende af den medfølgende adapter i stikkontakten og den anden ende i soklen bag på bordopladeren.
3. Sæt radioen i opladeren som vist.
4. Lade-LED'en tændes, hvis radioen er isat korrekt og lader. Det tager omkring 8 til 10 timer at oplade batterierne fuldstændigt.

LONG RANGE POPCOM® 88 88:38 TOPCOM®

Må ikke kortsluttes & bortskaffes i ild. Fjern batterierne, hvis enheden ikke skal anvendes i længere tid.

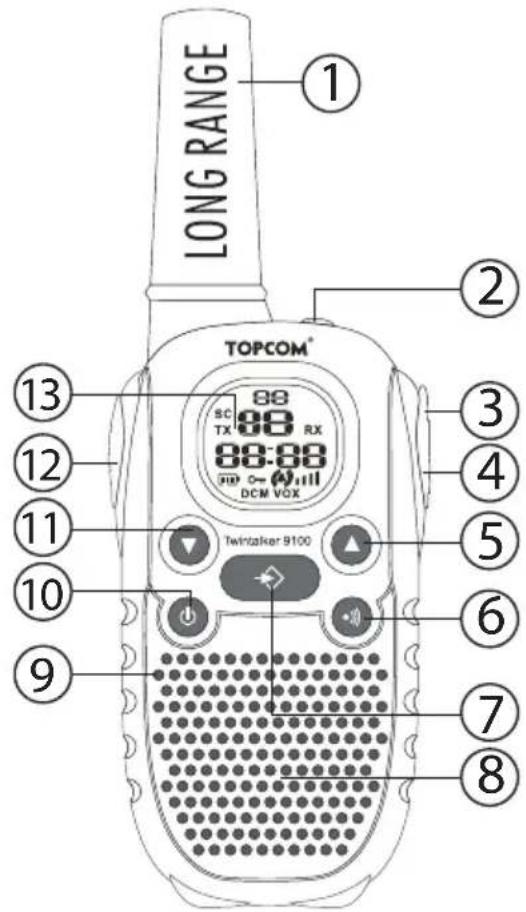

10 Knapper

1. ANTENNE
2. PANIK-knap
3. ∅RETELEFON-sokkel

4. Biloplader-sokkel

5. OP-knap

6. Forøg højttalerlydstyrken
   – Vælg det næste punkt i menuen

7. KALDE-knap

– Udsend en kaldetone

1. MENU-knap

- Åbn menuen

1. H∅JTTALER

2. MIKROFON

3. ON/OFF-knap

4. NED-knap

– Reducer højttalerlydstyrken
– Vælg det forrige punkt i menuen

1. TRYK FOR AT TALE-knap PTT
   – Tryk for at tale, og slip for at lytte
   – Bekræft en indstilling i menuen

2. LCD-display

LONG RANGE TOPCOM® SC TX RX 88:88 DCM VOX Twintalker 9100 13 12 11 10 9 2 3 4 5 6 7 8

11 Oplysninger i LCD-displayet

a. CTCSS-kodeb. Kanalnummer

TX TX-ikon - vises når der sendes et signalRX RX-ikon - vises når der modtages et signalIII HøjttalerlydstyrkeindikatorOπ Låseikon - vises når tastaturet er låst.III Ladeniveauindikator for batteriVOX VOX-ikon - vises i stemmestyret tilstand (Vox)SC Scan-ikon - vises når scan-tilstand er aktivDCM Dual Scan-ikon - vises når dual scan-tilstand er aktiv▲ Kaldeikon - vises når du udsender en kaldetone( ) Vibratorikon - vises når vibrationsfunktionen er aktiv

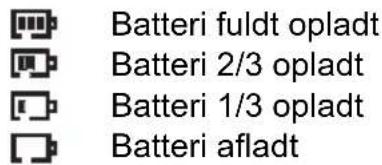

12 Batteriladeniveau/indikation af lav batterikapacitet

BATTERIETS LADETILSTAND indikeres af antallet af firkanter, der kan ses i BATTERI-ikonet i LCD-displayet.

88 sc 88 RX 88:88 SS AN HI DIM VOS

Batteri fuldt opladt Batteri 2/3 opladt Batteri 1/3 opladt Batteri afladt

Når BATTERILADENIVEAUET er lavt, blinker BATTERI-ikonet for at angive, at batterierne skal udskiftes eller oplades.

13 Brug af Twintalker 9100

13.1 Tænd/sluk enheden (ON/OFF)

• Aktiver enheden ved at trykke på og holde den inde. Enheden "bipper", og LCD-displayet viser den aktuelle kanal, CTCSS-koden og klokkeslættet.
• Deaktiver enheden ved at trykke på og holde den inde igen. Enheden "bipper", og kun klokkeslættet vises.

13.2 Justering af højttalerlydstyrken

Højttalerlydstyrken kan justeres vha. ⚠ og ⼑. Højttalerlydstyrken vises i LCD-displayet.

13.3 Modtagelse af signal

Enheden er kontinuerligt i MODTAGE-tilstand, når den er tændt (ON) og ikke selv sender. Hvis du modtager et signal på den aktuelle kanal, vises RX-ikonet.

Andre personer kan kun modtage din transmission, hvis de har indstillet deres enhed til samme kanal og CTCSS-kode.

13.4 Afsendelse af signal

• Tryk på Pog hold den inde for at SENDE.
• Hold enheden lodret med MIKROFONEN 10 cm fra munden, og tal ind i mikrofonen.
• Slip Pnår du er færdig med at sende.

13.5 Kanalskift

PMR har 8 tilgængelige kanaler.

Sådan skiftes kanal:

• Tryk på en enkelt gang, hvorved det aktuelle kanalnummer kommer til at blinke i LCD-displayet.
• Tryk på eller forvat skifte kanal.
• Tryk på for at bekræfte dit valg og vende tilbage til NORMAL tilstand.
• Hvis du vil bekræfte og skifte til næste valgmulighed, skal du trykke på ⏻.

BEMÆRK: Ethvert PMR-apparat på samme kanal kan modtage og aflytte samtalen, også selv om den anden part bruger en CTCSS-kode.

Den 2-cifrede CTCSS-kode svarer til en specifik tonefrekvens, som radioen udsender. To brugere med samme kanal og CTCSS-kode kan høre hinanden. De vil ikke kunne høre andre på kanalen, medmindre andre radioer på kanalen har aktiveret præcis samme CTCSS-kode.

PMR-apparatet har 38 tilgængelige CTCSS-koder.

• Tryk to gange på ⚠CTCSS-koden blinker.
• Tryk på eller forvat vælge en anden kode.
• Tryk på for at bekræfte dit valg og vende tilbage til NORMAL tilstand.
• Hvis du vil bekræfte og skifte til næste valgmulighed, skal du trykke på ⏻.

BEMÆRK: Ethvert PMR-apparat på samme kanal kan modtage og lytte til samtalen, også selv om den anden part bruger en CTCSS-kode.

13.7 Overvågning

Du kan bruge OVERVÅGNINGS-funktionen til at kontrollere for svagere signaler på den aktuelle kanal.

- Tryk på og santidig for at aktivere kanalovervågning. Hold knapperne inde i 3 sekunder for at overvåge kontinuerligt.

PMR-enheden kan afsende stemmeaktiverede transmissioner (VOX). VOX-tilstand afsender radioen et signal, når den aktiveres af din stemme eller andre lyde i omgivelserne omkring dig. VOX-betjening anbefales ikke, hvis du vil bruge radioen på steder med baggrundsstøj eller blæst.

• Tryk på 3gange.
• Tryk på for at aktivere VOX-funktionen (ON), og tryk på igen for at vælge VOX-følsomheden, som samtidig indikeres i højre hjørne af displayet. Tryk på ▼, indtil OF vises i displayet, for at slukke for VOX (OFF).
  • I VOX-tilstand vises VOX-ikonet.
• Tryk på for at bekræfte dit valg og vende tilbage til NORMAL tilstand.

13.9 Kanalscanning

KANALSCANNING gennemfører søgninger efter aktive signaler i en uendelig løkke fra kanal 1 til 8.

• Tryk på og hold den inde. Tryk kortvarigt på foråt påbegynde scanningen.
• Slip knapperne.
• Når et aktivt signal (en af 8 kanaler) registreres, holder KANALSCANNING midlertidigt pause, og du vil kunne høre det aktive signal.
• Tryk på PTT for at kommunikere via det aktive signals kanal. Tryk på for at deaktivere kanalscanningen.

Når der opdages et aktivt signal (en af 8 kanaler), skal du trykke på eller for at ignorere den aktuelle kanal og fortsætte søgningen efter en anden aktiv kanal.

13.10 Kaldetoner

En kaldetone gør andre opmærksom på, at du ønsker at tale.

a. Indstilling af kaldetone

Der kan vælges 5 forskellige kaldetoner.

• Tryk på 4 gange. CA vises.
- Tryk på eller forvat vælge en anden kaldetone, eller vælg OF for at deaktivere kaldetoner.
- Tryk på for at bekræfte dit valg og vende tilbage til standby-tilstand.

b. Udsendelse af kaldetone

Tryk kortvarigt på Kaldetonen sendes i 3 sekunder på den indstillede kanal.

Twintalker 9100 kan også vibrere ved modtagelse af en kaldetone.

• Tryk på 5 gange. '' vises.
• Tryk på for at aktivere (ON) eller deaktivere (OF) vibratoren.
• Tryk på for at bekræfte dit valg og vende tilbage til standby-tilstand.

Vibrationsfunktionen fungerer kun, hvis du sender en kaldetone via en Twintalker 9100. Den fungerer ikke med PMR-enheder af andre modeller eller mærker.

13.12 Bekræftelsesbip On/Off

Når knappen slippes, udsender enheden et bekræftelsesbip for at bekræfte, at du er færdig med at tale.

Sådan indstilles bekræftelsesbip.

• Tryk på 6 gange. 'ro' vises.
- Tryk på for at aktivere (ON) eller deaktivere bekræftelsesbip (OF).
- Tryk på for at bekræfte dit valg og vende tilbage til standby-tilstand.

13.13 Knaptone On/Off

Når der trykkes på en knap, bipper enheden kortvarigt.

Sådan indstilles knaptonen.

• Tryk på 7 gange. 'to' vises.
• Tryk på for at aktivere (ON) eller deaktivere knaptonerne (OF).
• Tryk på før at bekræfte dit valg og vende tilbage til standby-tilstand.

I standby er PMR-enheden indstillet til en fastlagt kanal med CTCSS-kode. PMR-enheden modtager kun signaler, der sendes på den pågældende kanal og med den pågældende CTCSS-kode. Dobbeltkanalovervågning giver dig mulighed for at overvåge yderligere en kanal og tilhørende CTCSS-kode.

• Tryk på ⚙8gange. DCM OFF vises i displayet.
• Tryk på eller forat skifte kanal.
• Tryk på for at bekræfte kanalvalget, og gå til VALG AF CTCSS UNDERKANAL.
• Tryk på eller forvat ændre CTCSS.
• Tryk på Pfor at bekræfte.

Deaktiver funktionen ved at vælge 'OFF' ved indstilling af kanalen.

Når funktionen til dobbeltkanalovervågning er aktiveret, skifter PMR-enheden sekventielt imellem standby-kanalen/CTCSS-koden og den yderligere kanal/CTCSS-kode.

13.15 Knaplås

• Tryk på og hold den inde i 5 sekunder for at aktivere eller deaktivere KNAPLÅS-tilstanden. KNAPLÅS-ikonet vises i LCD-displayet.
• Tryk på og hold den inde igen for at deaktivere KNAPLÅSEN.

13.16Tilslutning af hovedtelefon

Twintalker 9100 kan bruges sammen med en ekstern mikrofon/højttaler. Bøsningen hertil er placeret under den beskyttende gummiafdækning i højre side af enheden. Tilslut den eksterne mikrofon/højttaler ved at løfte gummiflappen øverst på enheden, så bøsningen kommer til syne.

Sæt det tilhørende stik ind i bøsningen.

13.17 Panik-knap

Tryk på panikknappen (2) oven på enheden i en nødsituation. En meget høj alarmtone vil kunne høres.

13.18 Biloplader

Hvis du bruger den medfølgende genopladelige batteripakke, kan du også bruge den medfølgende biloplader (12 V DC / 200 mA) til opladning.

- Sæt adapterens lille stik ind i biloplader-bøsningen (3) og den anden ende ind i bilens cigarettænder-stik.

BEMÆRK: Det tager omkring 7 til 10 timer at oplade batterierne fuldstændigt.

Enheden må ikke oplades, hvis der er isat almindelige "AAA" alkaline-batterier.

Brug kun den medfølgende biloplader. Brug af andre opladere tilsidesætter sikkerhedsforskrifterne og ugyldiggør produktets godkendelser/garantier.

14 Tekniske specifikationer

PMR
Kanaler		8
CTCSS		38
Frekvenser		446,00625 MHz - 446,09375 MHz
Rækkevidde		Op til 10 km (åbent område)
Batterier PMR		4 x AAA alkaline eller genopladelig NiMh-batteripakke
Transmissionseffekt		=< 500 mW ERP
Modulationstype		FM - F3E
Kanalseparering		12,5 Khz
Channel Frequency Chart: CT		CSS Code Chart
Channel	Frequency (MHz)	Code Frequency (Hz)	Code Freq. (Hz)	Code Freq. (Hz)	Code Freq. (Hz)	Code Freq. (Hz)
1 446,00625 0 Disabled 10		94,8 20 13	1,8 30 186,2
2 446,01875 1		67,0	11 97,4 21 136,5 31 192,8
3 446,03125 2		71,9	12 100,0 22 141,3 32 203,5
4 446,04375 3		74,4	13 103,5 23 146,2 33 210,7
5 446,05625 4		77,0	14 107,2 24 151,4 34 218,1
6 446,06875 5		79,7	15 110,9 25 156,7 35 225,7
7 446,08125 6		82,5	16 114,8 26 162,2 36 233,6
8 446,09375 7		85,4	17 118,8 27 167,9 37 241,8
		8	88,5	18 123,0 28 173,8	38 250,3
		9	91,5	19 127,3 29 179,9

15 Garanti

15.1 Garantiperiode

Der er 24 måneders garanti på Topcom-enheder. Garantiperioden starter den dag, hvor den nye enhed købes. Forbrugsvarer og fejl, der har ubetydelig indvirkning på udstyrets funktion eller værdi, dækkes ikke.

Garantien skal bevises ved fremlæggelse af en kopi af den originale kvittering for købet, hvoraf købsdatoen og enhedsmodellen fremgår.

15.2 Händtering af garantien

En defekt enhed skal returneres til et autoriseret servicecenter sammen med en gyldig kvittering. Hvis der forekommer en fejl i enheden i løbet af garantiperioden, vil servicecentret gratis reparere evt. fejl, der skyldes materiale- eller fremstillingsfejl.

Servicecentret vil efter eget skøn opfylde sine garantiforpligtelser enten ved at reparere eller udskifte den defekte enhed eller dele af den defekte enhed. I tilfælde af udskiftning kan farve og model afvige fra den oprindeligt købte enhed.

Den oprindelige købsdato forbliver starten på garantiperioden. Garantiperioden forlænges ikke, hvis enheden udskiftes eller repareres af de udpegede servicecentre.

15.3 Undtagelser fra garantien

Skader og fejl, der skyldes forkert behandling eller betjening, samt skader, der skyldes brug af uoriginale dele eller tilbehør, dækkes ikke af garantien.

Garantien dækker ikke skader, der skyldes udefra kommende faktorer såsom lynnedslag, vand og brand, eller transportskader.

Der kan ikke fremsættes krav i henhold til garantien, hvis serienummeret på enheden er ændret, fjernet eller gjort ulæseligt.
