BHCA94640WH - Kapuçina kuzhine BEKO - Manual falas për përdoruesin

Lloji i produktit	Aspirator dekorativ
Marka	Beko
Modeli	BHCA94640WH
Ngjyra	Bardhë
Dimensionet (L x P x H)	896 x 380 x (min 750 - max 1130) mm
Tensioni i furnizimit	220-240 V ~ 50 Hz
Fuqia e motorit	210 W
Ndriçimi	2 x 3 W LED
Numri i shpejtësive	3
Rrjedha maksimale e ajrit	623 m³/h
Lloji i filtrit të yndyrës	Alumini i larë
Filtri i karbonit	Opsional, zëvendësohet çdo 3 muaj
Distanca minimale mbi sipërfaqen e gatimit	65 cm
Diametri i daljes së ajrit	120/150 mm
Klasa e izolimit	Klasa I
Funksioni i fikjes automatike	Po
Kontrolli	Butona shtytës
Rregullimi i kanalit	Po, teleskopik
Instalimi	Murale
Përdorimi	Shtëpiak
Aksesorët e përfshirë	Kanalet, kunjat, vidhat, përshtatësi, deflektori i ajrit

Pyetjet më të shpeshta - BHCA94640WH BEKO

Si të instaloni aspiratorin Beko BHCA94640WH ?

Instalimi duhet të kryhet nga një shërbim i autorizuar. Fiksoni pllakën e lidhjes në mur, më pas varini aspiratorin duke respektuar një distancë minimale prej 65 cm mbi sipërfaqen e gatimit. Lidheni kanalin e shkarkimit nëse është e nevojshme.

Cila është distanca minimale midis aspiratorit dhe sobës?

Distanca minimale është 65 cm midis sipërfaqes mbajtëse të enëve dhe pjesës më të ulët të aspiratorit.

Si të pastroni filtrat e yndyrës prej alumini?

Hiqni filtrat duke shtyrë bllokimin përpara, pastaj lani me detergjent të lëngshëm ose në pjatalarëse. Pastroni ato të paktën një herë në muaj.

Kur të zëvendësohet filtri i karbonit?

Filtri i karbonit duhet të zëvendësohet çdo 3 muaj. Nuk lahet. Përdorni vetëm filtra origjinalë.

Si të zëvendësohet llamba LED?

Shkëputeni pajisjen. Shtyjeni mbështetësin e llambës poshtë, kthejeni në drejtim të kundërt të akrepave të orës për ta hequr. Instaloni një llambë të re 3 W, GZ10, 220-240V.

Çfarë të bëni nëse aspiratori nuk funksionon?

Kontrolloni siguresën, tensionin e rrjetit (220-240 V) dhe nëse spina është lidhur mirë. Nëse pajisjet e tjera funksionojnë, problemi mund të jetë nga aspiratori.

Si të aktivizohet fikja automatike?

Shtypni butonin e shpejtësisë së dëshiruar (1, 2 ose 3) për më shumë se 2 sekonda për të aktivizuar kohëmatësin e 15 minutave. Pajisja do të fiket automatikisht.

A mund të përdoret aspiratori pa kanal shkarkimi?

Po, në modalitetin e riqarkullimit. Instaloni një filtër karboni dhe hiqni kapakët brenda përshtatësit të kanalit. Ajri i filtruar do të riqarkullohet në dhomë.

Cila është fuqia e ndriçimit?

Aspiratori është i pajisur me 2 llamba LED me nga 3 W secila, me një fluks ndriçues prej 260 lm dhe temperaturë ngjyre prej 3000 K.

Si të rregullohen shpejtësitë e aspiratorit?

Përdorni butonat: 1 për shpejtësi të ulët (kushte normale), 2 për mesatare, 3 për të lartë (erëra të forta). Shtypni përsëri të njëjtin buton për të fikur.

MANUAL I PËRDORUESIT BHCA94640WH BEKO

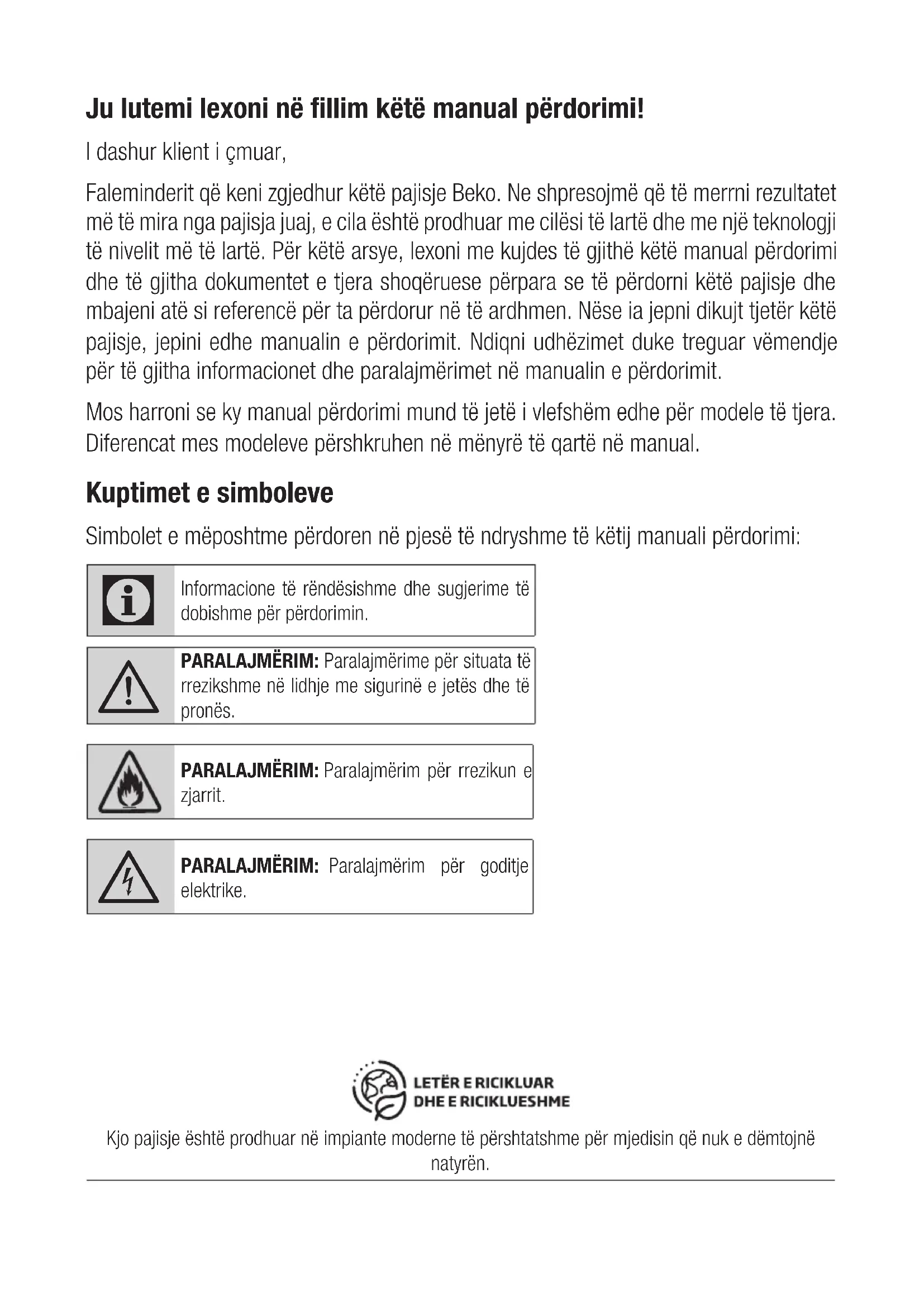

Ju lutemi lexoni në fillim këtë manual përdorimi!

I dashur klient i çmuar,

Faleminderit që keni zgjedhur këtë pajisje Beko. Ne shpresojmë që të merrni rezultatet më të mira nga pajisja juaj, e cila është prodhuar me cilësi të lartë dhe me një teknologji të nivelit më të lartë. Për këtë arsye, lexoni me kujdes të gjithë këtë manual përdorimi dhe të gjitha dokumentet e tjera shoqëruese përpara se të përdorni këtë pajisje dhe mbajeni atë si referencë për ta përdorur në të ardhmen. Nëse ia jepni dikujt tjetër këtë pajisje, jepini edhe manualin e përdorimit. Ndiqni udhëzimet duke treguar vëmendje për të gjitha informacionet dhe paralajmërimet në manualin e përdorimit.

Mos harroni se ky manual përdorimi mund të jetë i vlefshëm edhe për modele të tjera. Diferencat mes modeleve përshkruhen në mënyrë të qartë në manual.

Kuptimet e simboleve

Simbolet e mëposhtme përdoren në pjesë të ndryshme të këtij manuali përdorimi:

Informacione të rëndësishme dhe sugjerime të dobishme për përdorimin.

PARALAJMËRIM: Paralajmërime për situata të rrezikshme në lidhje me sigurinë e jetës dhe të pronës.

PARALAJMËRIM: Paralajmërim për rrezikun e zjarrit.

PARALAJMËRIM: Paralajmërim për goditje elektrike.

LETËR E RICIKLUAR DHE E RICIKLUESHME

Kjo pajisje është prodhuar në impiante moderne të përshtatshme për mjedisin që nuk e dëmtojnë natyrën.

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

1.1 Siguria e përgjithshme

Udhëzime të rëndësishme për sigurinë. Lexojini me kujdes dhe mbajini për referencë në të ardhmen. Në këtë pjesë përfshihen udhëzimet për sigurinë që do t'ju ndihmojnë të mbroheni nga rreziku i zjarrit, goditjes elektrike, ekspozimit ndaj rrjedhjeve të energjisë së mikrovalëve, lën-dimeve personale ose dëmtimeve të pronës. Mosrespektimi i këtyre udhëzimeve do ta bëjë të pav-lefshme garancinë.

- Produktet Beko janë në për-puthje me standardet përkatëse të sigurisë; për këtë arsye, në rast dëmtimi të pajisjes ose të kabllos elektrike, ajo duhet të riparohet ose të zëvendësohet nga shitësi, qendra e shërbimit ose një specialist dhe shërbim i autorizuar i ngjashëm për të shmangur çdo rrezik. Riparimet e gabuara ose të pakualifikuara mund të jenë të rrezikshme dhe të shkaktojnë rrezik për për-doruesin.

- Kjo pajisje është planifikuar të përdoret në shtëpi dhe në aktivitete të ngjashme si p.sh.:

• Zonat e kuzhinës së personelit në dyqane, zyra dhe ambiente të tjera pune;
  – Shtëpi në ferma
• Nga klientët në hotele dhe ambiente të tjera banimi;
  — Ambiente të tipit të moteleve.

- Përdoreni këtë pajisje vetëm për qëllimin e planifikuar siç përshkruhet në këtë manual.

- Prodhuesi nuk mund të mbajë përgjegjësi për dëmtimet që shkaktohen nga instalimi i gabuar ose keqpërdorimi i produktit.

- Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e lart dhe personat me aftësi më të ulëta fizike, ndjesore ose mendore ose me mungesë përvoje dhe njohurish nëse u janë dhënë udhëzime ose janë monitoruar në lidhje me përdorimin e pajisjes në një mënyrë të sigurt dhe i kuptojnë rreziqet që përfshihen.

- Fëmijët nuk duhet të lejohen që të luajnë me pajisjen. Pastrimi

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

dhe mirëmbajtja e përdoruesit nuk duhet bërë nga fëmijë pa mbikëqyrje.

• Distanca minimale mes sipër-faqes mbështetëse për enët e gatimit në vatrën e gatimit dhe pjesës më të poshtme të produktit tuaj duhet të jetë të paktën 65 cm.
• Nëse udhëzimet për instalimin për vatrën e gazit specifikojnë një distancë më të madhe, kjo duhet të merret parasysh.
• Sigurohuni që furnizimi me energji nga rrjeti elektrik është në përputhje me informacionet e dhëna në tabelën e karakteristikave të pajisjes.
• Mos e përdorni asnjëherë pajisjen nëse kablloja elektrike ose vetë pajisja është e dëmtuar.
• Parandaloni dëmtimin e kabllos elektrike duke mos e shtypur, përkulur ose prekur në cepa të mprehtë. Mbajeni kabllon elektrike larg nga sipërfaqet e nxehta dhe flakët e pambrojtura.
• Përdoreni pajisjen vetëm me një prizë me tokëzim.

PARALAJMËRIM: Mos e lidhni pajisjen me rrjetin elektrik deri sa instalimi të ketë përfunduar plotësisht.

- Vendoseni pajisjen në një mënyrë të tillë që spina të jetë gjithmonë lehtësisht e arritshme.

- Mos i prekni llambat nëse janë përdorur për një kohë të gjatë. Ato mund t'ju djegin duart nëse nxehen.

- Ndiqni rregullat e përcaktuara nga autoritetet kompetente për shkarkimin e ajrit të papastër (ky paralajmërim nuk është i vlefshëm për përdorim pa tuba).

- Përdoreni pajisjen pasi të vendosni një tenxhere, tigan etj. në vatrën e gatimit. Në rast të kundërt, nxehtësia e lartë mund të shkaktojë deformime në disa pjesë të produktit tuaj.

- Fikeni vatrën e gatimit para se ta hiqni tenxheren, tiganin etj. nga ajo.

- Mos lini vaj të nxehtë që vatrën e gatimit. Tiganët me vaj të nxehtë mund të marrin zjarr.

• Tregoni kujdes ndaj perdeve dhe mbulesave pasi vaji mund

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

të marrë zjarr gjatë gatimit të• Hiqeni pajisjen nga priza para ushqimeve si p.sh. patateve të pastrimit dhe kur pajisja nuk skuqura. është në përdorim.

- Filtri i yndyrës duhet të ndërro• Presioni negativ në ambient nuk het të paktën çdo muaj. Filtri iduhet të kalojë 4 Pa (4 x 10 bar) karbonit duhet të ndërrohet të kur përdoren njëkohësisht as-paktën çdo 3 muaj. piratori për vatrat elektrike dhe

- Produkti duhet të pastrohet nepajisje që funksionojnë me një përputhje me manualin e për- lloj tjetër energjie.

dorimit. Nëse pastrimi nuk kry-Në ambientin ku përdoret pa- het në përputhje me manualin jisja, ajri i shkarkimit i pajisjeve e përdorimit, ekziston rreziku që punojnë me karburant ose zjarrit. gaz, si p.sh. ngrohësit e dhomës,

- Mos përdorni materiale filtrinduhet të izolohet në mënyrë abqë nuk janë rezistente ndaj zjarritsolute ose pajisja duhet të jetë e në vend të filtrit aktual. tipit hermetik.

- Përdorni vetëm pjesë originale Kur lidhni tubat, përdorni tuba ose pjesë të rekomanduara nga me diametër 120 ose 150 mm. prodhuesi. Lidhja e tubave duhet të jetë sa

- Mos e përdorni produktin på më e shkurtër dhe me sa më filtrin dhe mos i hiqni filtrat kupak bërryla.

produkti është në përdorim. Rrezik mbytje! Mbajini të gjitha

- Në rast se ndizen flakë, shkëmaterialet e paketimit larg fëmi-puteni produktin nga rrjeti elekjëve.

trik dhe pajisjet e gatimit.

- Në rast se ndizen flakë, mbulojini flakët dhe mos përdorni asn jëherë ujë për fikjen e tyre.

KUJDES: Pjesët e arritshme mund të jenë të nxehta kur për- doren me pajisjet e gatimit.

- Shkarkimi i produktit nuk duhe të lidhet me kanale ajri që përf-shijnë tymra të tjere.

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

- Ajrimi në dhomë mund të mos jetë i mjaftueshëm kur aspiratori për vatrën elektrike përdoret në të njëjtën kohë me pajisje që funksionojnë me gaz ose karburante të tjera (kjo mund të mos jetë e vlefshme për pajisjet që e nxjerrin ajrin përsëri vetëm në dhomë).

- Objektet e vendosura mbi produkt mund të bien. Mos vendosni objekte mbi produkt. - Mos ndizni flakë gjatë gatimi nën produkt.

PARALAJMËRIM: Para se të in- staloni aspiratorin, hiqni shtresat mbrojtëse.

• Mos lini asnjëherë flakë të hapura të larta nën aspirator kur ai është në funksionim.
• Fritezat duhet të monitorohen vazhdimisht gjatë përdorimit: vaji i nxehur shumë mund të shpërthejë në flakë.

1.2 Përputhja me direktivën WEEE dhe hedhja e produktit pas përdorimit

Ky produkt është në përputhje me direktivën WEEE të BE-së (2012/19/EU). Ky produkt ka një simbol klasifikimi për pajisjet e përdorura elektrike dhe elektronike (WEEE).

Ky simbol tregon se ky produkt nuk duhet të hidhet me mbeturinat e tjera të shtëpisë në fund të kohëzgjatjes së shërbimit. Pajisja e përdorura duhet të kthehet te pika zyrtare e grumbullimit për riciklimin e pajisjeve elektrike dhe elektronike. Për t'i gjetur këto sisteme grumbullimi, kontaktoni me autoritetet lokale ose me shitësin ku e keni blerë produktin. Çdo shtëpi ka një rol të rëndësishëm në rikuperimin dhe riciklimin e pajisjeve të vjetra. Hedhja e pajisjes së përdorur në mënyrën e duhur ndihmon për të parandaluar pasoja të mundshme negative për mjedisin dhe shëndetin e njeriut.

1.3 Përputhja me direktivën RoHS

Produkti që keni blerë është në përputhje me direktivën RoHS të BE-së (2011/65/EU). Nuk përmban materiale të dëmshme dhe të ndaluara të specifikuara në direktivë.

1.4 Informacionet për paketimin

Materialet e paketimit të produktit janë prodhuar nga materiale të riciklueshme në përputhje me rregulloret tona kombëtare për mjedisin. Mos i hidhni materialet e paketimit bashkë me mbeturinat e shtëpisë ose mbeturina të tjera. Dërgojini ato te pikat e grumbullimit të materialeve të paketimit të përcaktuara nga autoritetet lokale.

2 Pamja e përgjithshme

2.1 Pamje e përgjithshme

1. Oxhaku i brendshëm
2. Oxhaku i jashtëm
3. Filtri prej alumini i yndyrës (Prapa kapakut prej xhami)
4. Kapakut prej xhami
5. Paneli i kontrollit
6. Ndriçimi

2.2 Të dhënat teknike

Modeli BHCA 64640 B	BHCA 64640 BH	BHCA 94640 BHBHCA 94640 WH
Voltazhi 220-240V ~ 50 Hz
Fuqia e llambës 2x3 W
Fuqia e motorit 210 W
Sasia e thithjes – 3. Niveli	631 m3/h 623 m3/h
Klasa e izolimit të motorit	Klasa F
Klasa e izolimit Klasa I

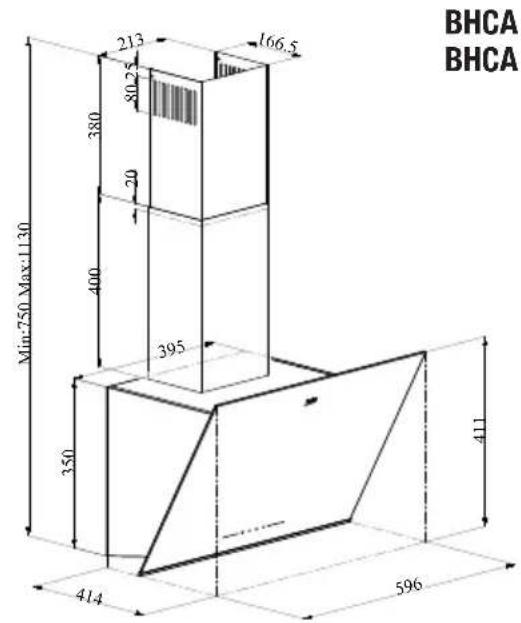

BHCA BHCA Min:750 Max:1130 213 166.5 80.25 380 20 400 395 350 411 414 596

(Figura 1)

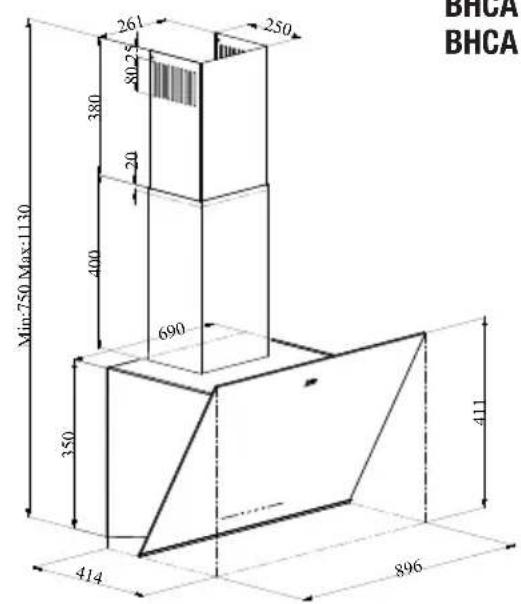

BHCA BHCA 261 250 380 80.25 20 400 690 350 414 411 896 Min:750 Max:1130

(Figura 2)

BHCA 64640 B

BHCA 64640 BH

BHCA 94640 BH

BHCA 94640 WH

3 Përdorimi i pajisjes

BUTONI FUNKSIONI
A : Drita ndezur / fikur	Mund të ndriçoni sipërfaqen e gatimit duke shtypur këtë buton. Rishtypni butonin për të fikur Ilambën.
B : 1. Butoni i fazës	Operon pajisjen në shpejtësinë e 1-rë. Kur ju shtypni këtë buton përsëri për të fikur pajisjen, ekra- ni i fazës së shpejtësisë fiket.
C : 2. Butoni i fazës	Operon pajisjen në shpejtësinë e 2-të. Kur ju shtypni këtë buton përsëri për të fikur pajisjen, ekra- ni i fazës së shpejtësisë fiket.
D : 3. Butoni i fazës	Operon pajisjen në shpejtësinë e 3-të. Kur ju shtypni këtë buton përsëri për të fikur pajisjen, ekra- ni i fazës së shpejtësisë fiket.

3.2 Përdorimi efikas për sa i përket kursimit të energjisë

• Kur përdorni pajisjen, rregulloni parametrat e shpejtësisë në përputhje me intensitetin e avullit dhe të aromës, në mënyrë që të kurseni energji.
• Përdorni shpejtësitë e ulëta (1-2) në kushte normale, dhe shpejtësinë e lartë (3) kur ka aroma të forta dhe avull.
• Llambat në aspirator janë vendosur për të ndriçuar sipërfaqen e gatimit.
• Përdorimi i tyre për të ndriçuar ambientin do të shkaktojë shpenzim të panevojshëm të energjisë dhe ndriçim të pamjaftueshëm.

3.3 Përdorimi i aspiratorit

- Pajisja juaj ka një motor me shpejtësi të ndryshme.

• Për një performancë më të mirë, rekomandojmë të përdorni shpejtësitë e ulëta në kushte normale dhe shpejtësitë e larta në rastin kur ka aroma të forta dhe shumë avull.
• Mund ta ndizni pajisjen duke shtypur butonin e parametrit të shpejtësisë së dëshiruar. (B,C,D)
• Mund të ndriçoni sipërfaqen e gatimit duke shtypur llambën. (A)

3.4 Ndalja automatike

Pajisja juaj ka veçorinë e Ndaljes automatike, e cila mundëson të ajroset ambienti edhe pak më shumë dhe të hiqen erërat e padëshiruara dhe avulli brenda ambientit e të fiket automatikisht pasi gatimi ka përfunduar. Për të aktivizuar veçorinë e Ndaljes automatike, shtypni çdo buton të fazës së shpejtësisë (B, C, D) te paneli i kontrollit për më shumë se 2 sekonda; funksioni i kohëmatësit prej 15-minutash do të aktivizohet. Kur veçoria e ndaljes automatike është aktive, shtypja e të njëjtit buton të shpejtësisë do të çaktivizojë funksionin e ndaljes automatike dhe motori i pajisjes do të ndalojë. Kjo veçori çaktivizohet kur kaloni në faza të ndryshme të shpejtësisë.

Nëse dëshironi që pajisja të ndalet automatikisht, duhet të aktivizoni përsëri veçorinë e ndaljes automatike.

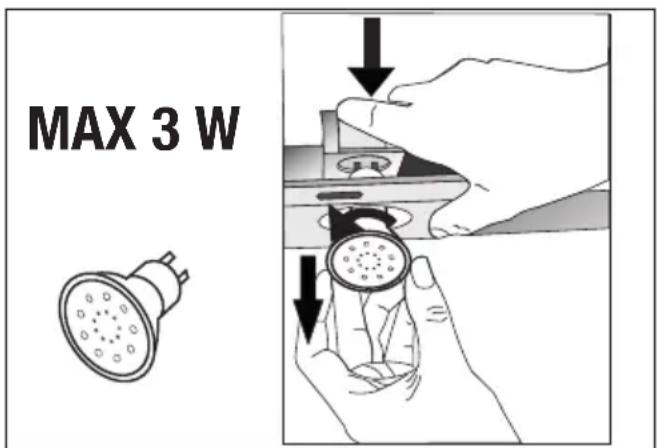

3.5 Ndërrimi i Ilambës

MAX 3 W

(Figura 3)

3 Përdorimi i pajisjes

Bëni lidhjet elektrike të pajisjes. Pajisja juaj përdor llambë spot LED 3W. Për të ndërruar llambat, shtypeni poshtë mbajtësen nga prapa, rrotullojeni në drejtim të kundërt me akrepat e orës dhe tërhiqeni poshtë. Kryeni të njëjtat veprime nga ana e kundërt për të montuar llambat e reja (Figura 3).

Llamba
Fuqia e llambës 3 W
Mbajtësja / Foleja GZ	10
Voltazhi i llambës 220	- 240 V
Madhësia 53x50 mm
Kodi ILCOS DR/F3-220	-240-GZ10-50-53
Fluksi ndriçues 260 lm
Temperatura e ngjyrës përkatëse	3000 K

Ky produkt përmban një burim ndriçimi të klasës së efikasitetit energjetik “F”.

3.6 Përdorimi me lidhjen me oxhak

ëpërmjet tubit të oxhakut, i cili është mbërthyer te koka bashkuese në aspirator.

- Diametri i tubit të oxhakut duhet të jetë i njëjtë me unazën bashkuese. Kur është i vendosur horizontalisht, tubi duhet të ketë një pjerrësi pakëz të ngritur (rreth 10°) në mënyrë që ajri të dalë lehtë nga dhoma.

3.7 Përdorimi pa lidhjen me oxhak

nëpërmjet filtrit prej

karboni dhe riqarkullohet në dhomë. Filtri prej karboni përdoret kur është e pamundur të përdoret një oxhak në shtëpi.

• Në përdorimin pa oxhak, hiqni fletët brenda reduktorit të oxhakut.
• Hiqni filtrin prej alumini të yndyrës. Për të montuar filtrin prej karboni, puthiteni filtrin te gjuhëzat duke e e vënë në qendër të pjesës plastike në lidhje me të dyja anët e trupit të ventilatorit. Shtrëngojeni duke e rrotulluar djathtas ose majtas.
• Vendosni përsëri filtrin prej alumini të yndyrës.

4 Pastrimi dhe mirëmbajtja

Para pastrimit dhe mirëmbajtjes, hiqni produktin nga priza ose fikni çelësin.

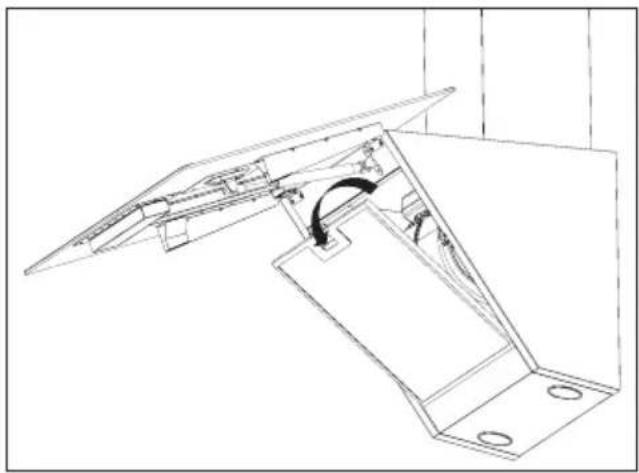

4.1 Pastrimi i filtrit prej alumini të yndyrës

Filtri mbledh grimcat e yndyrave që janë në ajër. Filtrat prej alumini të yndyrës mund të ndryshojnë ngjyrë kur lahen; kjo është normale dhe nuk kërkon që t'i ndërroni filtrat prej alumini të yndyrës.

• Shtyni para mbërtheckën e filtrit prej alumini të yndyrës.
• Pastaj tërhiqeni pak poshtë dhe nxirreni jashtë filtrin (Figura 4). Në të kundërt, mund ta sh-trembëroni filtrin. Lani dhe shpëlani filtrat prej alumini të yndyrës me detergjent të lëngshëm dhe rivendosni filtrat prej alumini të yndyrës në foletë e tyre duke ndjekur hapat e specifikuar më sipër në radhën e kundërt. Filtri mbledh grimcat e yndyrave që janë në ajër.

Mund t'i lani filtrat prej alumini të yndyrës në larësen e enëve.

KUJDES: Në rast përdorimi normal, pastrojeni filtrin një herë në muaj.

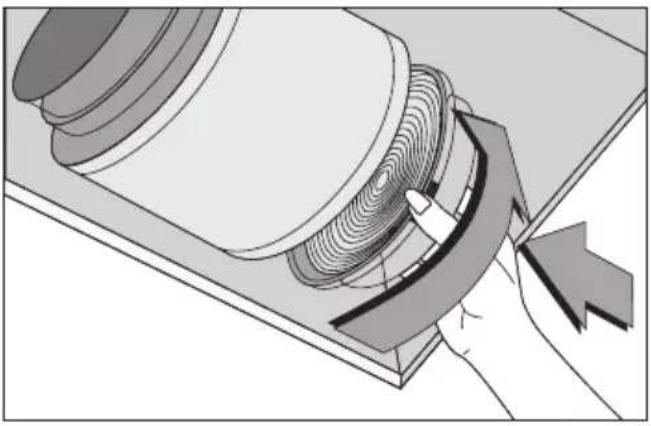

4.2 Ndërrimi i filtrave prej karboni

Filtrat për heqjen e erërave përmbajnë qymyr druri (Karbon aktiv). Filtrat anti-yndyrë duhen montuar në produkt, pavarësisht nëse përdoren apo jo filtrat e karbonit.

• Hiqni filtrin prej alumini të yndyrës (Figura 4).
• Për të hequr filtrin prej karboni, hiqni filtrin prej karboni nga foleja e tij duke e rrotulluar në kra-hun e kundër të akrepave të orës për ta nxjerrë nga gjuhëzat (Figura 5).
  • Montoni filtrin e ri prej karboni.
• Montoni filtrin prej alumini të yndyrës.

KUJDES

• Filtri prej karboni nuk duhet të lahet kurrë.
• Ndërrojini filtrat prej karboni një herë në 3 muaj.
• Mund ta gjeni filtrin prej karboni te serviset e autorizuara.

PARALAJMËRIM: Para se të filloni montimin, lexoni informacionet për sigurinë në Manualin e Përdorimit.

PARALAJMËRIM: Nëse pajisja nuk montohet me vida dhe bulona në përputhje me këto udhëzime, kjo mund të rezultojë në goditje elektrike.

Për montimin e aspiratorit, ju lutemi kontaktoni Servisin e Autorizuar më të afërt.

Ešhtë përgjegjësia e klientit të përgatitë vendndodhjen dhe montimin elektrik të aspiratorit.

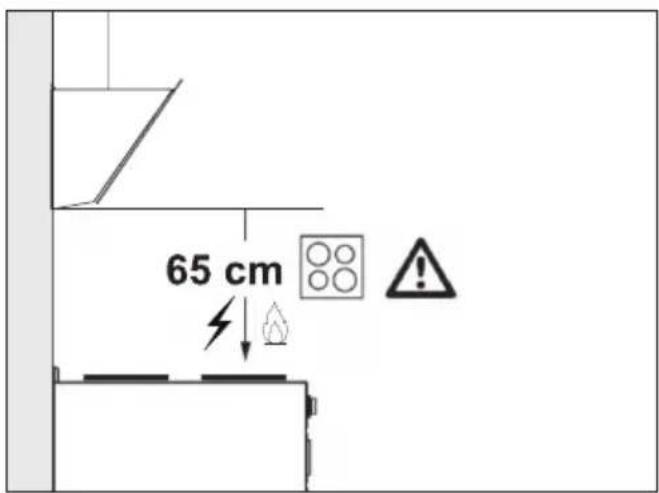

5.1 Pozicioni i pajisjes

65 cm

(Figura 6)

• Distanca midis sobës dhe aspiratorit të kuzhinës duhet të merret parasysh para montimit. Distanca duhet të jetë 65 cm (Figura 6).
• Distanca duhet matur nga sipërfaqja e skarës për sobat me gaz,
• Nga sipërfaqja e xhamit për sobat elektrike.

5.2 Aksesorët e montimit

6

1. Produkti
2. Oxhaku i brendshëm
3. Oxhaku i jashtëm
4. Pllaka bashkuese e oxhakut
5. Manuali i përdorimit
6. Shablloni i montimit
7. 2x ∅6mm upa plastike
8. 4x upa plastike ∅8mm
9. 4x vida muri 4.8x50

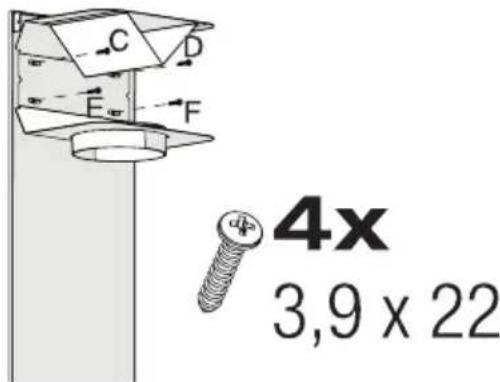

10. 2x vida për pllakën bashkuese të oxhakut 3.9x22
11. vida për oxhakun 4x 3.5x9.5
12. Mbërtheckë për oxhakun
13. Reduktor plastik për oxhakun 150/120mm
14. Diafragma e ajrit
15. Adaptori plastik (elementi i shmangies së ajrit) Informacionet që nevojiten për ta bërë vendin të përshtatshëm për montimin e aspiratorit jepen më poshtë.

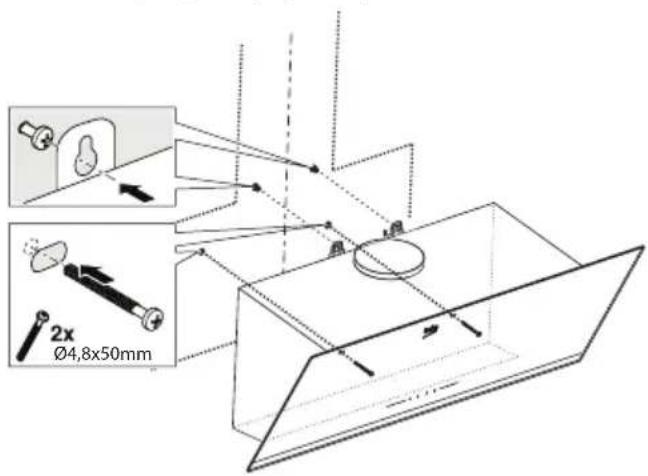

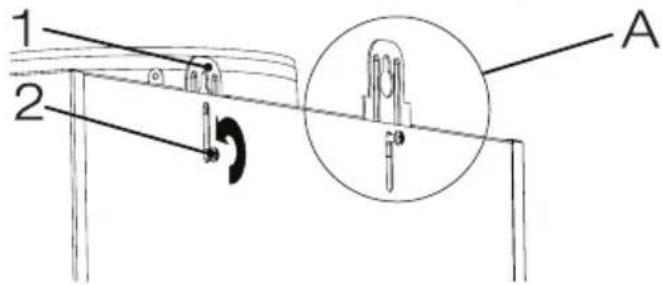

5.3 Montimi në mur

- Muri duhet të jetë i sheshtë, i drejtë dhe të ketë aftësi mbajtëse të mjaftueshme.

• Thellësia e vrimave që do të shpohen duhet të përputhet me gjatësinë e bulonave.
• Bulonat dhe upat e siguruara janë të përshtatshme për muret me tulla. Për materiale të tjera ndërtimi (p.sh. karton gips, veshje metalike, beton poroz), duhen përdorur upa dhe vida të përshtatshme.

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø 8 mm 2x Ø4,8x50mm

(Figura 7)

KUJDES: Para se të hapni vrimat, sigurohuni që pranë vendit ku do të shponi me trapan të mos ketë tuba korrenti, gazi ose uji.

Vizatoni një vijë në mes të vendndodhjes së aspiratorit nga tavani pingul me skajin e poshtëm të aspiratorit.

Ngjitni shabllonin e montimit të dhënë bashkë me aksesorët te sipërfaqja ku do të montohet aspiratori. Gjatë këtij veprimi, kushtojini vëmendje lartësisë së montimit të aspiratorit (Figura 6).

Ka një gjuhëz në mes të pllakës bashkuese të oxhakut. Vendoseni mesin e kësaj gjuhëze te vija që është vizatuar pingul në mur. Gjatë këtij veprimi, rregullojeni aspiratorin në përputhje me lartësinë maksimale (Figura 1). Me një stilolaps shënoni vrimat ku do të montohet pllaka bashkuese e oxhakut (Figura 7/a).

Hapni vrimat te vendet e shënuara me punto ∅6mm dhe futni 2 upa plastike te vrimat e hapura (Figura 7/a). Fiksoni në mur pllakën bashkuese të oxhakut me vidat 3,9x22 (Figura 7/a).

Për të montuar trupin e aspiratorit, mund të përdorni puntot ∅8mm për të hapur vrima në pikat A, B, C, D të shabllonit të montimit dhe në këto pika futni upat plastike 4.8x50mm. (Figura 7/b).

2 copë vida mbajtëse 4.8x50 me një hapësirë 5 mm midis kokës së vidës dhe murit (Figura 7/b).

1 2 A

(Figura 8)

1. Pllakëz mbajtëse
2. Vidë për pllakëzën mbajtëse

Për ta montuar aspiratorin në mur, lironi vidat te pllakëzat mbajtëse montuar te kabina e motorit dhe hiqini, pastaj mbërthejini përsëri (Figura 8/A).

Ngrini xhamin e aspiratorit dhe hiqni filtrin prej alumini të yndyrës (Figura 4).

Mbajeni aspiratorin e kuzhinës te trupi i tij dhe vendoseni te vidat e montimit në mur dhe shtrëngojini vidat (Figura 9).

Fiksojeni e kuzhinës në mur me dy vida 4.8x50 nga vrimat e montimit që gjenden në anën e brendshme të pajisjes (Figura 9).

5.4 Lidhja me oxhakun

1. Foleja e kunjit të fletës
2. Kunji i fletës

Futni kunjin plastik (Figura 10/zona nr. 2) te foleja e kunjit në tubin shkarkues të motorit (Figure 11/zona nr.1). Pastaj përkuleni pak fletën për të futur kunjin tjetër të fletës dhe futeni kunjin tjetër në folenë e vet (Figura 10).

Nëse do të përdorni reduktorin plastik të oxhakut ∅ 120/150 mm, lidheni njërin skaj të tubit me këtë reduktor, nëse nuk do ta përdorni, drejtpërdrejt te gryka dalëse e produktit. Lidheni anën tjetër të tubit me oxhakun. Kontrolloni që këto dy lidhje të jenë shtrënguar mjaftueshëm që të mos dalin nga vendi kur pajisja të punojë me tërë fuqinë. Sigurohuni që fletët brenda oxhakut të punojnë pas fiksimit me mbërtheckë. Lidheni tubin bashkues me oxhakun nga ana e jashtme e reduktorit (Figura 11/a). Nëse tubi bashkues vendoset brenda reduktorit, nuk do të thithet ajri pasi fletët e oxhakut që pengojnë rikthimin e ajrit do të qëndrojnë të mbyllura (Figura 11/b). Gjatësia e tubit bashkues si edhe numri i bërrylave duhet të jenë sa më minimale.

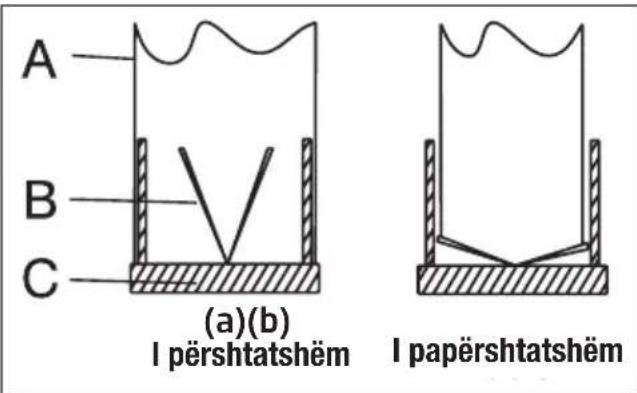

A : Tubi dalës i oxhakut

B : Kapëset e oxhakut

C: Oxhaku plastik

Valvulat mbyllen kur pajisja nuk punon dhe pengon që erërat dhe pluhurat nga jashtë të mos hyjnë brenda.

A B C (a)(b) I përshtatshëm I papërshtatshëm

(Figura 11)

5.5 Montimi i aspiratorit me oxhakun

Bëni lidhjen elektrike të aspiratorit para se të filloni montimin e oxhakut. Hiqini pllakëzat e oxhakut që janë përreth trupit duke i rrëshqitur. Mbërthejeni me vida oxhakun te pllakëzat mbajtëse të oxhakut që ndodhen në kabinën e motorit. (Figura 12).

Montojeni oxhakun te pllaka bashkuese e oxhakut që është mbërthyer në mur duke e vendosur nga cepat e tij të jashtëm që ndodhen sipër (Figura 12).

Kur përdoret filtri prej karboni, bashkë me pajisjen ju jepet edhe një diafragmë ajri me qëllimin për të rinxjerrë ajrin që pastrohet nga filtri prej karboni nga e çara që ndodhet në oxhak. Montojeni diafragmën e ajrit si më poshtë.

Ø6mm A B D C E F 6x Ø6mm 2x Ø 3,9 x 22 mm

(Figura 13)

Ka një gjuhëz në mes të pllakës bashkuese të oxhakut. Vendoseni mesin e kësaj gjuhëze te vija që është vizatuar pingul në mur. Drejtojeni horizontalisht dhe shënoni me stilolaps vrimat ku do të montohet pllaka bashkuese (Figura 13/A, B). Hapni vrimat te vendet e shënuara me punto ∅6mm dhe futni dy upa plastike ∅6mm te vrimat e hapura (Figura 13/A, B).

Fiksoni në mur pillakën bashkuese të oxhakut me vidat 3.9x22. (Figura 13/ A, B).

Për të montuar diafragmën e ajrit, hapni vrima në pikat C, D, E, F me punto ∅6mm dhe futni duke goditur lehtë upat plastike ∅6mm (Figura 13).

Montoni trupin e aspiratorit të kuzhinës (Figura 9).

1 2

(Figura 14)

1. Diafragma e ajrit
2. Reduktori plastik

Futeni reduktorin plastik të oxhakut, i cili përfshihet në paketim, në drejtim të diafragmës së ajrit. Bllokojeni reduktorin plastik duke e rrotulluar në drejtim të shigjetës (Figura 14).

C D F F 4x 3,9 x 22

(Figura 15)

Montojeni grupin e diafragmës së ajrit me vidat 3.9 x 22 në pikat C, D, E, F që keni përgatitur tashmë (Figura 15).

1. Tubi shkarkues i ajrit prej alumini Bëni montimin e tubit shkarkues të ajrit (Figura 16).

Meqë përdredhjet dhe përkuljet e tubit të aluminit do të bëjnë që të reduktohet fuqia e thithjes së ajrit, shmangini sa më shumë këto përdredhje dhe përkulje.

Montoni pllakat mbajtëse të aspiratorit (Figura 9)

6 Zgjidhja e problemeve

Zgjidhja e problemeve Shkaku Ndihma
Pajisja nuk punon. Kontrolloni	siguresat. Siguresa mund të ketë	plasur, kontrollojeni dhe ndërrojeni.
Pajisja nuk punon. Kontrolloni	lidhjen elektrike. Voltazhi kryesor duhet të jetë nga 220 deri në 240 V.
Pajisja nuk punon. Kontrolloni	lidhjen elektrike. Kontrolloni nëse punojnë pajisjet e tjera në kuzhinë.
Drita ndriçuese nuk punon.	Kontrolloni lidhjen elektrike.	Voltazhi kryesor duhet të jetë nga 220 deri në 240 V.
Drita ndriçuese nuk punon.	Kontrolloni çelësin e llambës.	Çelësi i llambës duhet të jetë në pozicionin "ndezur".
Drita ndriçuese nuk punon.	Kontrolloni llambat Llambat e pajisjes duhet të ndriçojnë.
Sasia e ajrit që futet në pajis-je është e papërshtatshme.	Kontrolloni filtrin prej alumini. Nën	kushte normale pune, filtri prej alumini i yndyrës duhet pastruar të paktën një herë në muaj.
Sasia e ajrit që futet në pajis-je është e papërshtatshme.	Kontrolloni oxhakun e shkarkimit të ajrit.	Oxhaku i shkarkimit të ajrit duhet të jetë në pozicionin “hapur”.
Sasia e ajrit që futet në pajis-je është e papërshtatshme.	Kontrolloni filtrin prej karboni. Filtrat e pajisjeve me filtra karboni duhen ndërruar një herë në 3 muaj në kushte nor- male.
