Тип продукт	Декоративен аспиратор
Марка	Beko
Модел	BHCA94640WH
Цвят	Бял
Размери (Д x Ш x В)	896 x 380 x (мин 750 - макс 1130) mm
Напрежение	220-240 V ~ 50 Hz
Мощност на двигателя	210 W
Осветление	2 x 3 W LED
Брой скорости	3
Максимален въздушен поток	623 m³/h
Тип мазнинен филтър	Алуминиев миещ се
Въглероден филтър	По избор, смяна на всеки 3 месеца
Минимално разстояние над готварската повърхност	65 cm
Диаметър на въздушния изход	120/150 mm
Клас на изолация	Клас I
Функция автоматично изключване	Да
Управление	Бутони
Регулиране на комина	Да, телескопичен
Монтаж	Стенен монтаж
Употреба	Домакински
Включени аксесоари	Комин, дюбели, винтове, адаптер, въздушен дефлектор

Често задавани въпроси - BHCA94640WH BEKO

Как да инсталирате аспиратор Beko BHCA94640WH?

Монтажът трябва да се извърши от оторизиран сервиз. Закрепете монтажната плоча на стената, след това окачете аспиратора, като спазвате минимално разстояние от 65 cm над готварската повърхност. Свържете изходящия канал, ако е необходимо.

Какво е минималното разстояние между аспиратора и готварската повърхност?

Минималното разстояние е 65 cm между опорната повърхност на съдовете и най-ниската част на аспиратора.

Как да почистите алуминиевите мазнинни филтри?

Извадете филтрите, като натиснете ключалката напред, след това ги измийте с течен препарат или в съдомиялна машина. Почиствайте ги поне веднъж месечно.

Кога да смените въглеродния филтър?

Въглеродният филтър трябва да се сменя на всеки 3 месеца. Не се пере. Използвайте само оригинални филтри.

Как да смените LED крушката?

Изключете уреда. Натиснете държача на крушката надолу, завъртете я обратно на часовниковата стрелка, за да я извадите. Поставете нова крушка 3 W, GZ10, 220-240V.

Какво да направите, ако аспираторът не работи?

Проверете предпазителя, мрежовото напрежение (220-240 V) и дали щепселът е включен правилно. Ако други уреди работят, проблемът вероятно е в аспиратора.

Как да активирате автоматичното изключване?

Натиснете бутона за желаната скорост (1, 2 или 3) за повече от 2 секунди, за да активирате 15-минутен таймер. Уредът ще се изключи автоматично.

Може ли да се използва аспираторът без изходящ канал?

Да, в режим на рециркулация. Монтирайте въглероден филтър и отстранете клапите вътре в адаптера на канала. Филтрираният въздух ще се рециркулира в помещението.

Каква е мощността на осветлението?

Аспираторът е оборудван с 2 LED крушки по 3 W всяка, със светлинен поток 260 lm и цветна температура 3000 K.

Как да настроите скоростите на аспиратора?

Използвайте бутоните: 1 за ниска скорост (нормални условия), 2 за средна, 3 за висока (силни миризми). Натиснете отново същия бутон за изключване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BHCA94640WH BEKO

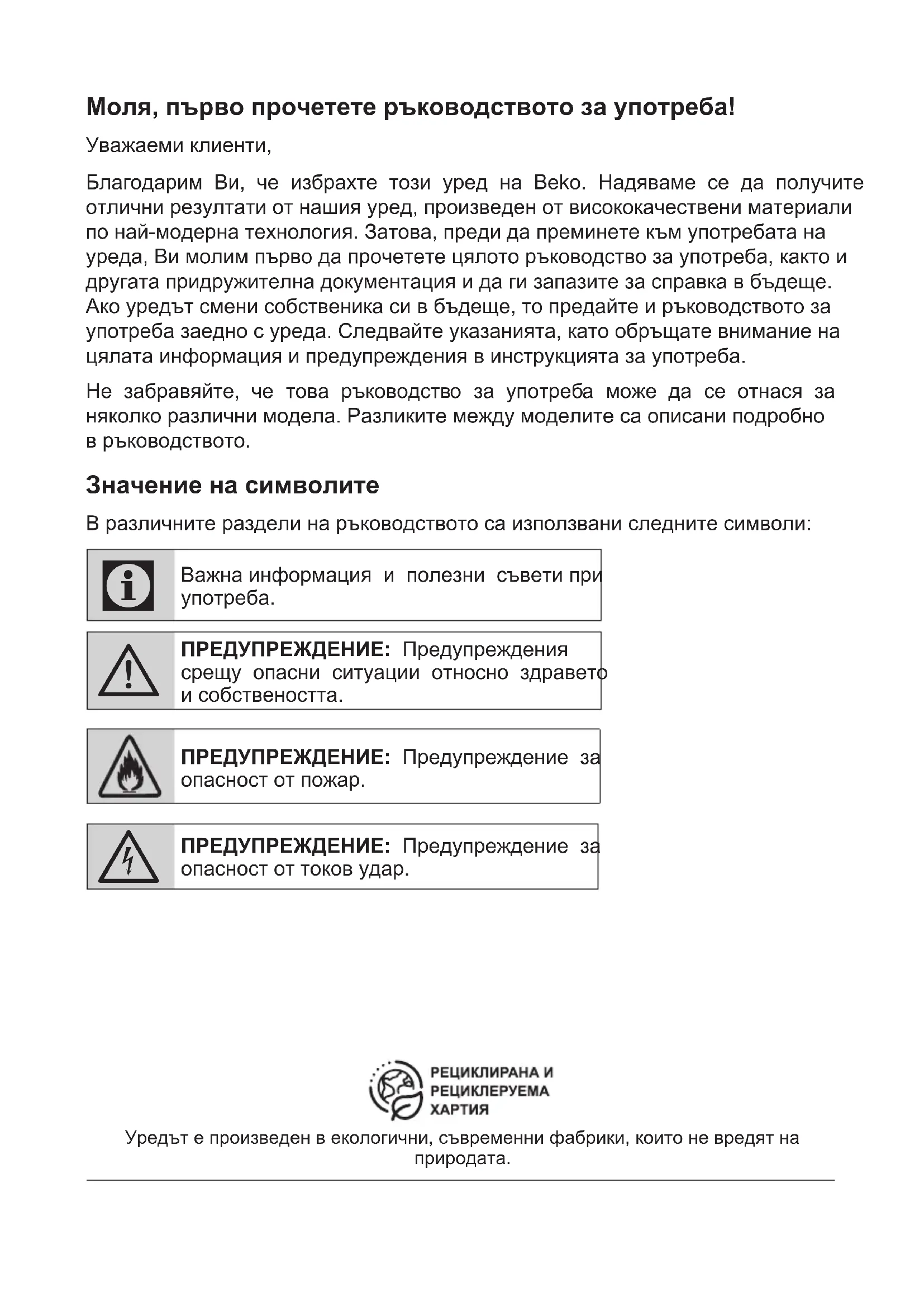

Моля, първо прочетете ръководството за употреба!

Уважаеми клиенти,

Благодарим Ви, че избрахте този уред на Веко. Надяваме се да получите отлични резултати от нашия уред, произведен от висококачествени материали по най-модерна технология. Затова, преди да преминете към употребата на уреда, Ви молим първо да прочетете цялото ръководство за употреба, както и другата придружителна документация и да ги запазите за справка в бъдеще. Ако уредът смени собственика си в бъдеще, то предайте и ръководството за употреба заедно с уреда. Следвайте указанията, като обръщате внимание на цялата информация и предупреждения в инструкцията за употреба.

Не забравяйте, че това ръководство за употреба може да се отнася за няколко различни модела. Разликите между моделите са описани подробно в ръководството.

В различните раздели на ръководството са използвани следните символи:

Важна информация и полезни съвети при употреба.

ПРЕДУПРЕЖДЕНИЕ: Предупреждения срещу опасни ситуации относно здравето и собствеността.

Важни инструкции за безопасност и опазване на околната среда

1.1 Обща безопасност

Важни инструкции за безопасност Прочетете внимателно и ги запазете за бъдеща справка Този раздел съдържа инструкции за безопасност, които ще ви помогнат да се защитите от риск от пожар, електрически удар, излагане на утечка от микровълнова енергия; нараняване или по-вреди на собствеността. Неспазването на инструкциите прави всяка гаранция невалидна.

- Продуктите Веко съответстват на приложимите стандарти за безопасност; ето защо, в случай на повреда по уреда или захранващия кабел, той трябва да бъде ремонтиран или сменен от дилър, сервизен център или специалист и оторизиран сервис с цел избягване

на всякакви опасности. Погрешен или неквалифициран ремонт може да доведе до опасност и риск за потребителя.

- Уредът е предназначен за битова употреба и подобни приложения като: - Кухненски зони за персонала в магазини, офиси и други работни среди; - Фермерски къщи - От клиенти в хотели и други видове жи-лищни среди, - Места за нощувка със закуска.

• Използвайте уреда само по предназначение, както е описано в това ръководство.
• Производителят не носи отговорност за повреди в резултат на неправилен монтаж или неправилна употреба на продукта.
  • Този уред може да бъде използван от деца над

1 Важни инструкции за безопасност и опазване на околната среда

8 години и лица с ограничени физически, сензорни или умствени способности или такива, без необходимия опит и познания, ако същите са надзиравани или инструктирани относно употребата на уреда по безопасен начин и са наясно със свързаните рискове.

• На децата не трябва да се позволява да играят с уреда. Почистването и поддръжката на уреда не трябва да се извърш-ват от деца без надзора на възрастен.
• Минималното разстояние между носещата повърхност за готварските съдове на котлоните и долната част на Вашия продукт трябва да бъде най-малко 65 см.
• Ако инструкциите за монтаж на газовия кот-лон посочват по-голямо разстояние, това трябва

да бъде взето под внимание.

• Проверете дали данните за вашето местно електрозахранване отговарят на информацията върху табелката с данни.
• Никога не използвайте уреда, ако захранващият кабел или самия уред е повреден.
  •За да избегнете риска от повреда на захранващия кабел, внимавайте да не го притискате, огъвате или търкате в остри ръбове. Дръжте захранващия кабел далеч от нагорещени повърхности и открит пламък.
• Използвайте уреда само със заземени контакти.

ПРЕДУПРЕЖДЕНИЕ: Не свързвайте уреда към електрическата мрежа докато монтажът не е на- пълно приключил.

- Разположете уреда по такъв начин, че щепсе-

1 Важни инструкции за безопасност и опазване на околната среда

лът винаги да е достъпен.

- Не пипайте лампите ако са работили дълго време. Тъй като са горещи, могат да Ви изгорят ръцете.

- Следвайте наредбите, определени от компетентните органи относно освобождаването на отработения въздух (това предупреждение не се прилага при употреба без вентилационна тръба).

• Работете с Вашия уред след като поставите тенджера, тиган и т.н. на котлона. В противен случай, топлината може да предизвика деформиране на някои части на Вашия продукт.

- Изключете котлона преди да отстраните тенджерата, тигана и т.н. от него.

- Не оставяйте гореща мазнина на котлона. Тигани с гореща мазнина могат да предизвикат самозапалване.

- Внимавайте с Вашите пердета и покривки, тъй като мазнината може да се възпламени докато приготвяте храна като пържени картофи.

• Филтърът за мазнини трябва да бъде подменян поне веднъж месечно. Филтърът с активен въглен трябва да бъде подменян поне един път на 3 месеца.

- Продуктът трябва да се почиства според инструкциите в ръководството за употреба. Ако почистването не е извършено според инструкциите в ръководството за употреба, може да съществува риск от пожар.

- Не използвайте нео- гнеупорни филтърни

1 Важни инструкции за безопасност и опазване на околната среда

материали вместо на- стоящия филтър.

- Използвайте само оригинални части или такива, препоръчани от производителя.

- Не работете с продукта без филтъра и не отстранявайте филтрите, докато продуктът работи.

• В случай на поява на някакъв пламък, пре- къснете захранването на Вашия продукт и на другите готварски уреди.

• В случай на поява на ня-какъв пламък, покрийте пламъка и никога не из-ползвайте вода, за да го загасите.

- Изключвайте уреда преди всяко почистване и когато не го използвате.

- Отрицателното налягане в околната среда не трябва да превишава 4 Па (4 x 10 бара) докато

абсорбаторът за електрически котлон и други уреди работят заедно, захранвани от друг вид енергия, освен електричество.

• В околната среда, където се използва абсорбатора, отработеният въздух от устройства, захранвани с газ или течно гориво, като например стайна печка, трябва да бъде напълно изолиран или устройството да бъде от херметически изолиран вид.

• Когато свързвате към вентилацията, използвайте тръби с диаметър 120 или 150 мм. Тръбната връзка трябва да бъде възможно най-къса и да има възможно най-малък брой чупки.

Има опасност от задушаване! Дръжте опаковъчните материали далеч от достъпа на деца.

1 Важни инструкции за безопасност и опазване на околната среда

ВНИМАНИЕ: Достъпните части могат да се нагоре- щят ако се използват за- едно с уред за готвене.

• Изходът на продукта не трябва да е свързан с въздухопроводи, в които се извежда друг дим.
  • Вентиляцията в стаята трябва да бъде оскъдна, когато абсорбаторът за електрически котлон се използва едновременно с устройства, работещи на газ или други горива (това би могло да не се прилага за уреди, които само освобождават въз- духа обратно в стаята).

- Поставените върху продукта предмети може да паднат. Не поставяйте никакви предмети върху уреда.

• Не оставяйте висок пла- мък да гори под абсор- батора когато е включен
• Съдовете в които се пържи с много мазнина трябва да бъдат постоянно следени при употреба: прегрялото олио може да се възпламени.

1.2 Съответствие с директивата WEEE и Изхвърляне на отпадъчните продукти:

Уредът съответства на европейската директива WEEE. (2012/19/EU). Този продукт притежава класификационен символ за отпадъчно електрическо и електронно оборудване (WEEE).

Този символ указва, че продуктът не бива да се изхвърля с други битови отпадъци в края на експлоатационния си живот. Използваното устрой-

ство трябва да бъде върнато в офи- циален пункт за събиране и рецикли- ране на електрически и електронни устройства. За да откриете тези pun- ктове за събиране, моля обърнете се към местния орган или търговецът, от който е закупен продуктът. Всяко до- макинство играе важна роля във въз- становяването и рециклирането на стар уред. Правилното изхвърляне на използвани уреди спомага за предо- твратяването на потенциални нега-

1 Важни инструкции за безопасност и опазване на околната среда

тивни последици върху околната сре- да и човешкото здраве.

1.3 Съответствие с Директива RoHS

Закупеният от вас продукт съответства на европейската директива RoHS (2011/65/EU). Не съдържа вредни и забранени материали. Директива.

1.4 Информация за опаковката

Опаковъчните материали на продукта са. са произведени от рециклируеми материали в съответствие с нашите

Национални наредби за околната среда. Не изхвърляйте опаковъчните материали заедно с. битовите и други отпадъци. Отнесете ги в пунктове за събiranе на опаковъчни материали, посочени от местните власти.

2 Общ външен вид

2.1 Преглед

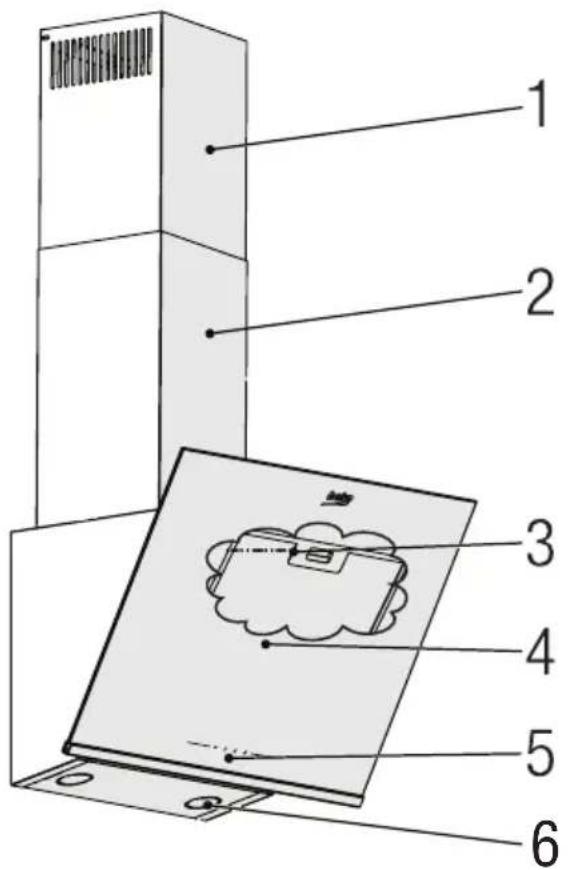

1. Вътрешна тръба
2. Външен димоотвод
3. Алуминиеви Филтри за Масло (Зад Стъклен Капак)
4. Стъклен Капак
5. Контролен Монтаж
6. Лампа

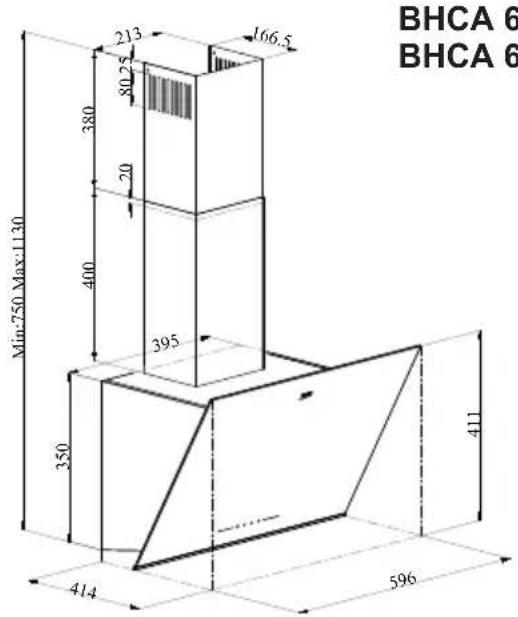

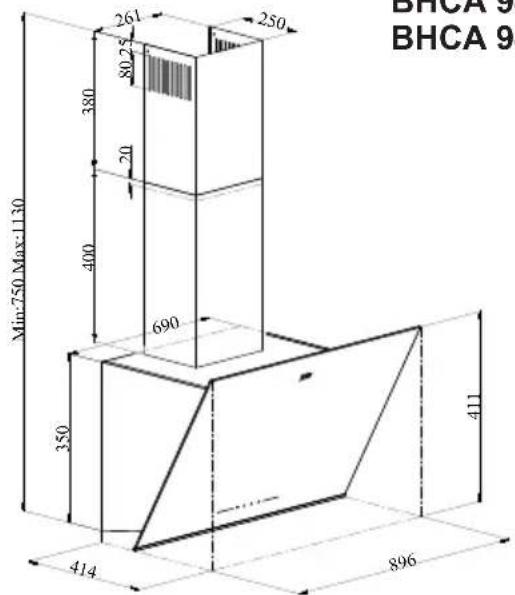

BHCA 6 BHCA 6 Min:750 Max:1130 213 80.25 166.5 380 20 400 395 350 411 414 596

(Фигура 1)
BHCA 64640 B
BHCA 64640 BH
BHCA 94640 BH
BHCA 94640 WH

BHCA 9 BHCA 9 Min:750 Max:1130 261 80.25 250 380 20 400 690 350 411 414 896

(Фигура 2)

2.2 Технически данни

Модел	ВНСА 64640 ВВНСА 64640 ВН	ВНСА 94640 ВНВНСА 94640 WH
Захранващо напрежение	220-240V ~ 50 Hz
Мощност на лампата	2 x 3 W
Мощност на двигателя	210 W
Дебит – 3. Ниво	631 m^3/h 623 m^3/h
Клас на изолация на електродвигателя	Clase F
Клас на изолация	Clase I

3 Функциониране на Уреда

КЛЮЧ: ФУНКЦИЯ
A : Светлина Вкл. / Изкл.	Можете да осветите зоната за готвене, като натиснете този бутон.- Натиснете този бутон отново, за да включите и изключите лампата.
В : 1. По етапен Бутон	Работи с уреда на 1-ва скорост. Когато натиснете отново този бутон, за да изключите уреда, етапът на скоростта на екрана се изключва.
С : 2. По етапен Бутон	Работи с уреда на 2-ра скорост. Когато натиснете отново този бутон, за да изключите уреда, етапът на скоростта на екрана се изключва.
D : Бутон 3-ти Етап	Работи с уреда на 3-та скорост. Когато натиснете отново този бутон, за да изключите уреда, етапът на скоростта на екрана се изключва.

3.2 Енергоефективна Работа в Условията на Икономия Употреба

- Когато използвате ваши уред, регулирайте настройките на скоростта според силата на изпарения и миризма, за да спестите енергия.

- Използвайте ниски скорости (1-2) при нормални условия и високи скорости (3) за интензивна миризма и пара.

- Лампите на аспиратора са поста-

вени за осветяване на зоната за готвене.

- Използването им за осветление на околната среда ще доведе до не-нужни разходи на енергия и недостатъчно осветление.

3.3 Инструкции за експлоатация

• Вашият уред съдържа мотор с различни скорости.
• За по-добри показатели препоръчваме да използвате ниски скорости при нормални условия и високи скорости в случаи на силни миризми и интензивни пари.
• Можете да стартирате ваши уред, като натиснете бутона за настройка на желаната скорост. (В, С, Д)
• Можете да осветите зоната за готвене, като натиснете лампата (А)

3.4 Автоматично Спиране

Вашият уред има функция за Автоматично Спиране, позволяваща му да се проветрява за малко по-дълго време и премахва нежеланите миризми и пари вътре в околната среда и автоматично се изключва след приключване на готвенето. За да активирате функцията за Автоматично Спиране, натиснете произволен бутон за степен на скорост (В, С, Д) на контролния панел за повече от 2 секунди; 15-минутната функция на таймера ще се активира. Когато функцията за автоматично спиране е активна, натискането на същия бутон за скорост изключва функцията за автоматично спиране и двигателят на уреда ще спре.

3 Функциониране на Уреда

Тази функция се деактивира, когато превключвате между различни етапи на скоростта.

Ако искате уредът да спре автоматично, трябва да активирате функцията за автоматично спиране отново.

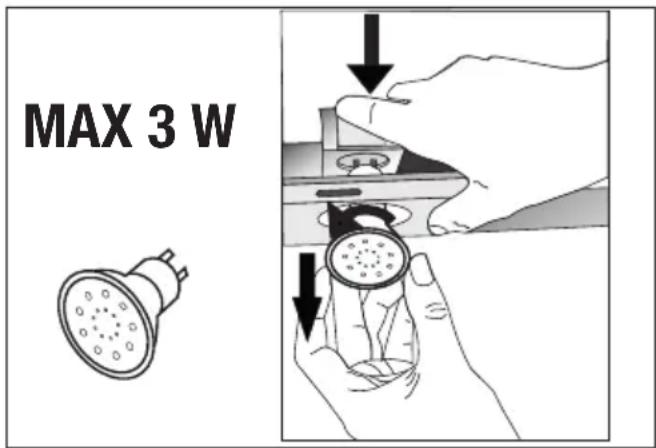

3.5 Подмяна на Лампата

MAX 3 W

(Фигура 3)

Направете електрическите връзки на уреда. Вашият уред използва 3W точкова LED лампа. За да смените халогенните лампи, натиснете надолу държача на лампата отзад, завъртете го малко по посока обратна на часовниковата стрелка и го извадете надолу. Приложете горната процес в обратен ред, за да инсталирате нови лампи (Фигура 3).

Крушка
Мощност на Крушката	3 W
Държач / Фасунга	GZ 10
Напрежение на Крушката	220 - 240 V
Размер	53 x 50 мм

ILCOS Код	DR/F3-220-240-GZ10-50-53
Светлинен поток	260 lm
Корелирана цветна температура	3000 K

Този продукт съдържа източник на светлина с клас на енергийна ефективност "F".

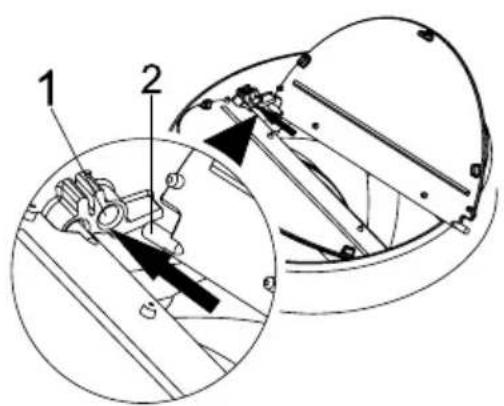

3.6 Управление чрез Димоотводна Връзка

извлича през

димоотвода, който се закрепва към свързващата глава на аспиратора.

•Диаметърът на димоотвода трябва да е същият като свърз-вашото ядро. При хоризонтални настройки тръбата трябва да има лек наклон нагоре (около 10 °), така че въ воздухът да излиза лесно от помещението.

3.7 Управление без Димоотводна Връзка

се филтрира

през въглеродния фил- тър и се рециркулира в помещението. Въгле- родният филтър се из-

ползва, когато е невъзможно да се използва димоотвод в къщата.

• При употреба без димоотвод из- вадете капаците от димоотводния адаптер.
• Извадете масления филтър. За да инсталирате въглеродния филтър, поставете филтъра върху разделите, като го центрирате върху пластмасовото парче от двете

3 Функциониране на Уреда

страни на тялото на вентилатора, затегнете го, като завъртите надясно или наляво.

•Сменете алуминиевия маслен филтър.

4 Почистване и Поддръжка

Преди почистване и под- дръжка изключете продук- та от контакта или го из- ключете от копчето.

4.1 Почистване на Алуминиеви Маслени Филтри

Този филтър задържа маслените частици във въздуха. Алуминиевите маслени филтри могат да променят цвета си, докато се мият; това е нормално и не изисква подмяна на вашите алуминиеви маслени филтри.

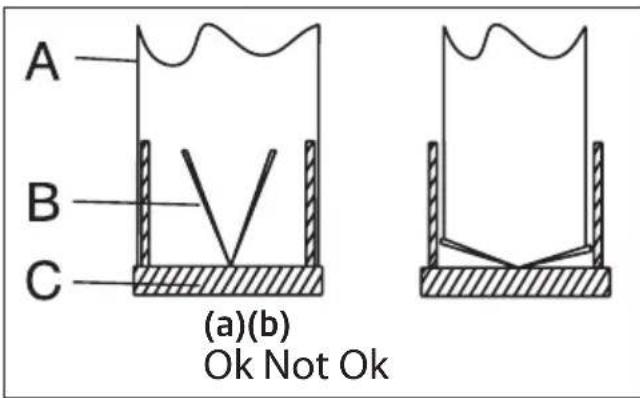

- След това го издърпайте леко надолу и го издърпайте (Фигура 4). В противен случай можете да огънете филтъра. Измийте и изплакнете алуминиевите маслени филтри с течен препарат и заменете алуминиевите маслени филтри в техните гнезда, като извършите посочените по-горе стъпки в обратен ред. Този филтър задържа маслените частици във въздуха.

Можете също да измивате алуминиевите маслени филтри в пералнята.

ВНИМАНИЕ: В случай на нормална употреба, по- чиствайте алуминиевите маслени филтри веднъж месечно.

(Фигура 4)

- Избутайте ключалката на алумини- евия филтър напред.

4 Почистване и Поддръжка

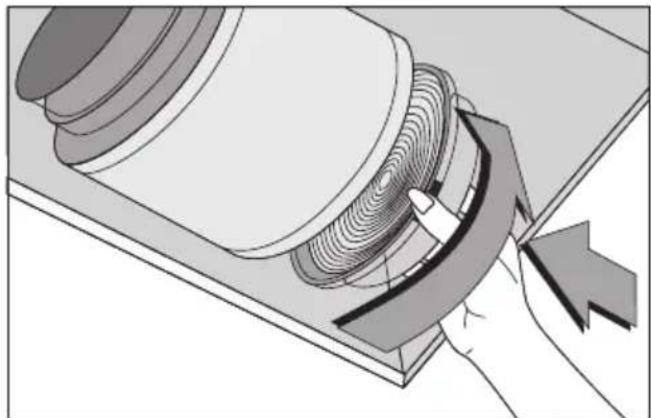

4.2 Подмяна на Въглеродни Филтри

Филтрите за отстраняване на миризми съдържат въглен (Активен въглен). В продукта трябва да бъдат инсталирани маслени филтри, независимо дали се използват или не въглеродни филтри.

• Извадете алуминиевия маслен филтър (Фигура 4).
• За да премахнете въглеродния филтър, извадете въглеродния филтър от неговия корпус, като го завъртите обратно на часовниковата стрелка от раздела (Фигура 5).
• Поставете новия въглероден филтър.
• Поставете алуминиевия маслен филтър.

ВНИМАНИЕ

•Карбоновият филтър никога не трябва да се мие.
•Сменяйте въглеродните филтри веднъж на всеки 3 месеца.
•Можете да закупите въглеродния филтър от оторизирани търговци.

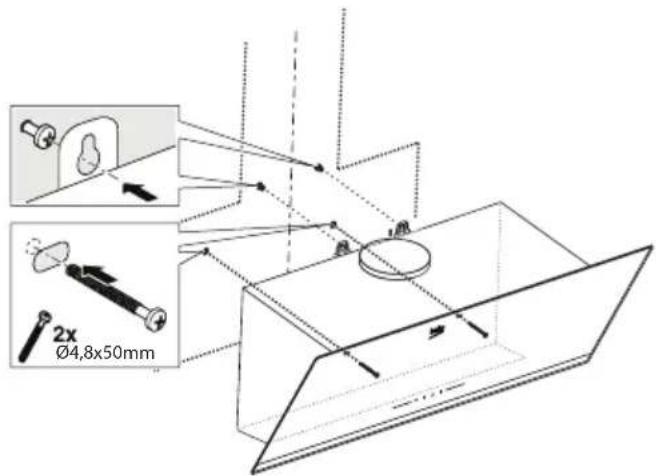

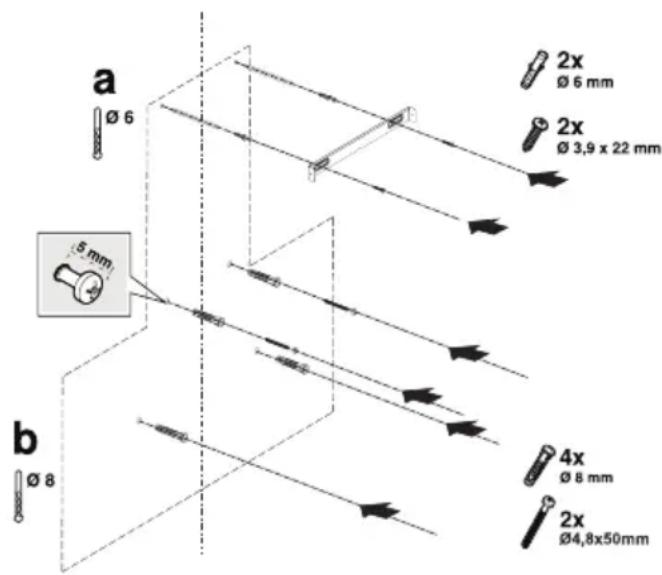

5 Монтиране на Уреда

ВНИМАНИЕ: Преди да за- почнете монтажа, прочете те информацията за безо- пасност в Ръководството за потребителя.

ВНИМАНИЕ: Ако не извършите монтажа с винтове и стабилизатори в съответствие с тези инструкции, това може да доведе до токов удар.

За монтажа на аспиратора се свържете с най-близкия оторизиран сервис.

Отговорност на клиента е да подготви местоположението и електрическата инсталация на аспиратора.

• Преди монтажа трябва да се вземе предвид разстоянието между печката и аспиратора. Това разстояние трябва да бъде 65 см (Фигура 6).
• При газови печки, разстоянието трябва да бъде измерено от повърхността на решетката,
• И от повърхността на стъклото за електрически печки.

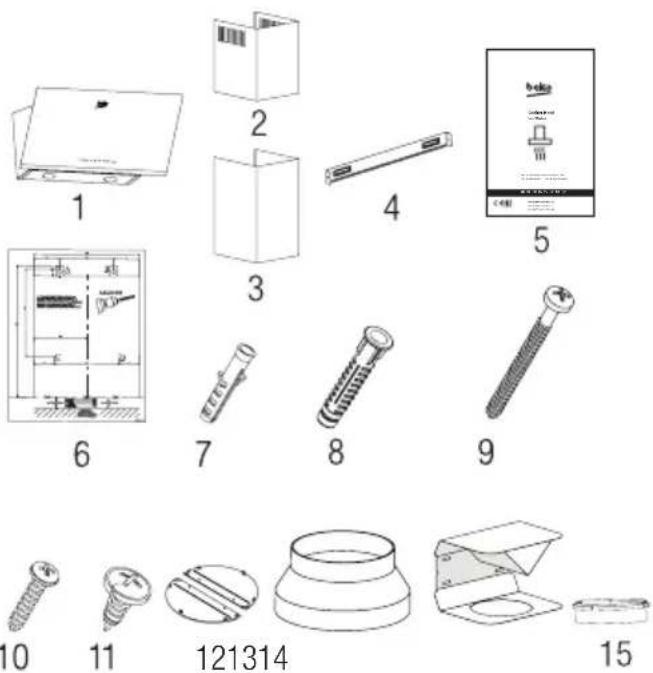

5.2 Монтажни Аксесоари

1. Продукт
2. Вътрешна тръба
3. Външен димоотвод
4. Свързваща планка за тръбата
5. Ръководство на потребителя
6. Тип на сглобката
7. 2x ∅6 мм Пластмасов Дюбел
8. 4x ∅8 мм Пластмасов Дюбел
9. 4x 4.8x50 Винт за Стенен Монтаж
10. 2x 3,9x22 Винт за Свързващата Планка на Тръбата
11. 4x 3.5x9.5 Винт за Тръбата
12. Скоба за Комин
13. 150/120 мм Пластмасов Адаптер за Димоотвод
14. Въздушна преграда
15. Пластмасов Адаптер (Въздушен Превключвател)
    Информацията, необходима, за да се направи местоположението подходящо за монтиране на аспиратора, е да-дена по-долу.

5 Монтиране на Уреда

5.3 Монтаж на стена

• Стената трябва да е равна, права и да има достатъчна носеща способност.
  •Дълбочината на пробитите отвори трябва да съответства на дължината на болтовете.
• Предоставените болтове и дюбели са подходящи за тухлени стени. За други строителни материали (напр. Гипсокартон, плоча, порест бетон) трябва да се използват подходящи фиксиращи дюбели и гайки.

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø 8 mm 2x Ø4,8x50mm

(Фигура 7)

ВНИМАНИЕ: Преди пробиване се уверете, че няма токови, газови или водопроводни тръби в не-посредствена близост до местата на пробиване.

Начертайте линия на средно место- положение от тавана перпендикуляр- но на долния ръб на аспиратора.

Поставете шаблона за монтаж, предоставлен с продукта, върху повърхността, където ще бъде монтиран аспиратора. Извършвайки този процес, спазвайте височината за монтаж на аспиратора (Фигура 6).

В средата на плочата за димоотвода има разделител. Поставете средната точка на този раздел върху линията, която е начертана перпендикулярно на стената. Извършвайки този процес, регулирайте аспиратора според максимальната височина (Фигура 1). Маркирайте дупките, където ще бъде монтирана табелата за свързване на димоотвода с помощта на писалка (Фигура 7/a).

Пробийте маркираните точки с бор-машина ∅6 мм и вмъкнете 2 пласт-масови дюбели в пробитите отвори (Фигура 7/a). Закрепете димоотводна-та плоча към стената с винтове 3,9x22 (Фигура 7/a).

За да сглобите тялото на аспиратора, можете да използвате свредлото ∅8 мм, за да пробиете точки A, B, C, D върху шаблона за монтаж и да поста-вите пластмасови дюбели 4.8x50мм в тези точки. (Фигура 7/b).

2 части 4.8x50 винт за окачване с хла-бина 5 мм между главата на винта и стената (Фигура 7/b).

1 2 A

(Фигура 8)

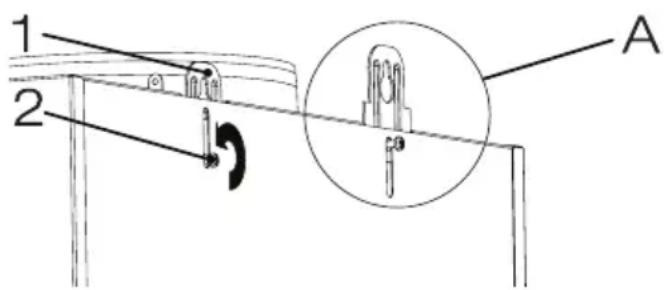

1.Закачане на плочата
2.Винт за свързване на плочата
За да инсталирате аспиратора си към стената, разхлабете винтовете на плочите, монтирани на кабината на

5 Монтиране на Уреда

двигателя, и ги издърпайте нагоре, след което отново затегнете (Фигура 8 / A).

Включете смукателното стъкло на аспиратора и извадете алуминиевия маслен филтър (страница 11 / Фигура 4).

Задръжте аспиратора и го поставете върху монтажните винтове на стената и затегнете винтовете (Фигура 9).

Закрепете аспиратора с два винта 4.8x50 към стената през монтажния отвор от вътрешната страна на уреда (Фигура 9).

5.4 Свързване към Димоотвода

Поставете пластмасовия щифт (Фигура 10/област № 2) върху гнездо-то на щифта на изпускателния отвор на двигателя (Фигура 10/област № 1). След това леко огънете клапата, за да поставите другия щифт на клапата и поставете другия щифт към гнездо-то му (Фигура 10).

Ако използвате пластмасовия адаптер за димоотвод ∅ 120/150 мм, свържете единия край на тръбата към този адаптер, ако няма да го използвате, към директния изход на продукта. Свържете другия край на тръбата към вашия димоотвод. Проверете дали тези две връзки са достатъчно стегнати, за да не излязат, когато уредът работи с пълна мощност. Уверете се, че клапите вътре в димоотвода работят, когато са затегнати със скоба. Свържете димоотводния канал извън адаптера (Фигура 11/a). Ако свързващият канал е монтиран вътре в адаптера, не трябва да се изсмуква въздух, тъй като димоотводът, който предотвратява връщането на въздуха, ще остане затворен (Фигура 11/b). Дължината на тръбната връзка, както и броят на тръбите трябва да бъде възможно най-малък.

A : Димоотводна изходна тръба

Вентилите са затворени, тогава уредът не работи и предотвратява навлизането на външна миризма и прах.

5 Монтиране на Уреда

A B C (a)(b) Ok Not Ok

(Фигура 11)

5.5 Монтаж на Аспиратора към Димоотвода

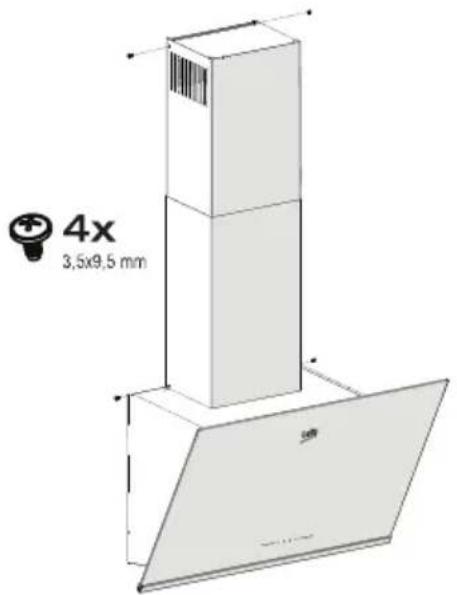

Направете електрическата връзка на аспиратора, преди да започнете инсталирането на димоотвода. Плъзнете димоотводните плочи около тялото. Прикрепете димоотвода към пластините за закрепване на димоотвода, налични на кабината на двигателя. (Фигура 12).

Инсталирайте димоотвода към табелата за закрепване на димоотвода, която е закрепена към стената от горните й външни ръбове (Фигура 12).

4x 3,5x9,5 mm

(Фигура 12)

5.6 Монтаж на Въздушна Преграда (ВНСА 64640 ВН - ВНСА 94640 ВН - ВНСА 94640 WH)

Докато използвате с въглеродния филтър, с ваши уред се осигурява въздушна преграда с цел да освободите въздуха, който се почиства с въглероден филтър от перфорирания, разположен на димоотвода. Сглобете въздушната преграда както е показано по-долу.

Ø6mm A B D C F E 6x Ø6mm 2x Ø 3,9 x 22 mm

(Фигура 13)

В средата на плочата за димоотвода има разделител. Поставете средната точка на този раздел върху линията, която е начертана перпендикулярно на стената. Подравнете хоризонтално и маркирайте отворите с химикалка, където ще бъде монтирана свързващата плоча (Фигура 13/А, В).

Закрепете димоотводната плоча към стената с винтове 3.9x22 (Фигура 13 / А, В).

5 Монтиране на Уреда

За монтажа на въздушната преграда, пробийте точки C, D, E, F със свредло ∅6 мм и поставете пластмасовите дюбели ∅6 мм (Фигура 13).

1. Въздушна преграда
2. Пластмасов димоотвод

Прикрепете пластмасовия адаптер за димоотвода, който е включен в пакета, по посока на въздушната преграда. Закрепете димоотводния адаптер, като го завъртите в посоката на стрелката (Фигура 14).

C D F F 4x 3,9 x 22

(Фигура 15)

Сглобете групата на въздушната пре- града с 3,9 x 22 винта от точки C, D, E, F, които вече сте подготвили (Фигура 15).

1. Алуминиева Тръба за Изпускане на Въздух

Сглобете тръбата за изпускане на въздух (Фигура 16).

Тъй като усукването и огъ- ването в алуминиевата тръба ще доведе до нама- ляване на всмукателната мощност, избягвайте усук- ването и огъването, докол- кото е възможно.

Отстраняване на неизправности

Отстраняване на неизправности	Причина Помощ
Продуктът не работи.	Проверете предпазителя. Възможно е предпазителят ви да е затворен, направете така че да работи.
Продуктът не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220-240 V.
Продуктът не работи.	Проверете електрическата връзка.	Проверете дали другите продукти във Вашата кухня работят или не.
Лампата за осветление не работи.	Проверете електрическата връзка.	Главното напрежение трябва да бъде между 220-240 V.
Лампата за осветление не работи.	Проверете превключвателя на лампата.	Превключвателят на лампата трябва да е в положение "включено".
Лампата за осветление не работи.	Проверете лампите. Лампите на продукта не трябва да бъдат повредени.
Всмукването на въздух на продукта е лошо.	Проверете алуминиевия филтър.	Масленият филтър от алуминий трябва да се почиства поне веднъж месечно при нормални условия.
Всмукването на въздух на продукта е лошо.	Проверете димоотвода. Димоотводът трябва да бъде във "включено" положение.
Всмукването на въздух на продукта е лошо.	Проверете въглеродния филтър.	При продукти с въглеродни филтри филтърът обикновено трябва да се сменя на всеки 3 месеца.

Prvo pročitajte ovaj korisnički priručnik!

е изделия в случаях:
