ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ BHCA94640WH BEKO

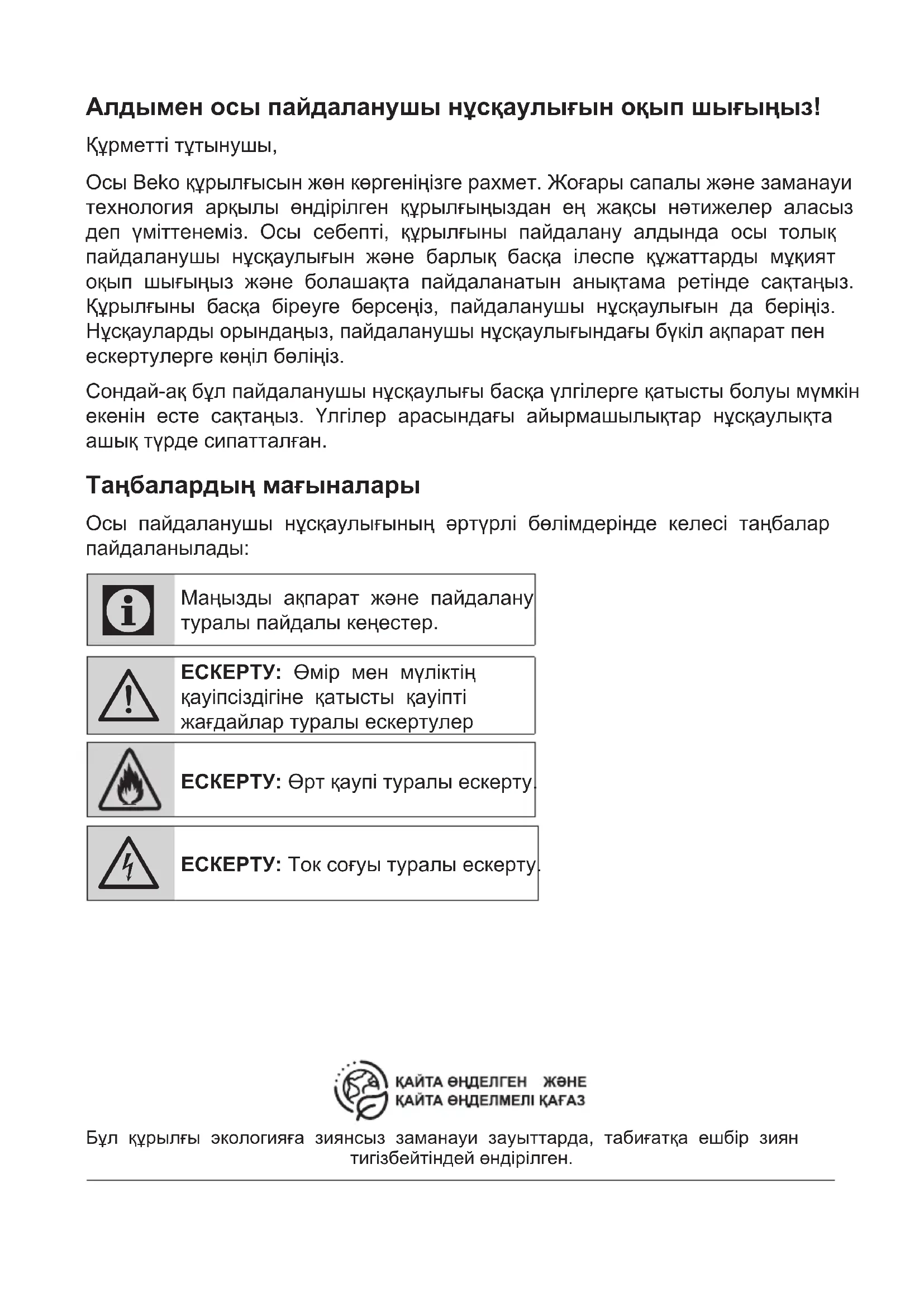

Маңызды ақпарат және пайдалану туралы пайдалы кеңестер.

ЕСКЕРТУ: Өмір мен мүліктің қауіпсіздігіне қатысты қауіпті жағдайлар туралы ескертулер ЕСКЕРТУ: Өрт қаупі туралы ескерту.

ЕСКЕРТУ: Ток соғуы туралы ескерту. Бұл құрылғы экологияға зиянсыз заманауи зауыттарда, табиғатқа ешбір зиян тигізбейтіндей өндірілген.248 / KK Ауа сорғыш / Пайдаланушы нұсқаулығы

1.1 Жалпы қауіпсіздік

Қауіпсіздік туралы маңы- зды нұсқаулар. Мұқият оқып шығып, болашақта анықтама алу үшін сақтап қйыңыз. Бұл бөлімде өрт, ток соғуы, шағын толқын- дардың әсері, жарақат алу немесе мүліктің зақымда- луы қаупінен қорғауға көмектесетін қауіпсіздік туралы нұсқауларды қамтиды. Бұл нұсқаулар- ды орындамау кез келген кепілдіктің күшін жояды.

• Beko өнімдері тиісті қа- уіпсіздік стандарттары- ның талаптарына сай; сондықтан, құрылғыда немесе қуат кабелінде кез келген зақым болған жағдайда, кез келген қауіпті болдырмау үшін оны дилер, сервистік орталық немесе маман және солар сияқты өкілетті сервис жөн- деуі немесе ауыстыруы керек. Ақаулы немесе білікті емес жөндеу жұ- мысы қауіпті болуы және пайдаланушыға қауіп төндіруі мүмкін.

• Бұл құрылғы үйде және келесі сияқты ұқсас қол- дану жағдайларында пайдалануға арналған: – Дүкендердегі, кеңсе- лердегі және басқа жұмыс орталарын- дағы қызметкерлердің асүй аумақтары; – Ферма үйлері – Қонақ үйлердегі және басқа тұрмыстық түрге жататын орталардағы

– Тамақ және таңғы ас түріне жататын орталар.

• Құрылғыны мақсатына сай, тек осы нұсқаулықта сипатталғандай пайда-

• Өндіруші өнімді тиісті емес орнату немесе дұрыс емес пайда- лану нәтижесіндегі зақымдарға жауапты

Қауіпсіздік және қоршаған орта туралы маңызды нұсқауларАуа сорғыш / Пайдаланушы нұсқаулығы 249 / KK

• Бұл құрылғыны 8 жастағы және одан асқан бала- лар және дене, сезім немесе ақыл-ой қабілет- тері төмен, я болмаса тәжірибесі және білімі жоқ адамдар қадаға- лау астында немесе құрылғыны қауіпсіз жол- мен пайдалану туралы нұсқаулар берілсе және қатысты қауіптерді түсінсе пайдалана алады.

• Балаларға құрылғымен ойнауға рұқсат етпеу керек. Балалар таза- лауды және пайдала- нушылық техникалық қызмет көрсетуді қадаға- лаусыз орындамаулары

• Жанарғыдағы әзірлеу ыдыстарына арналған тірек беті және өнімнің ең төменгі бөлігі ара- сындағы ең аз қашықтық кемінде 65 см болуы

• Газ жанарғысын орнату туралы нұсқауларда үл- кенірек қашықтық көр- сетілген болса, мұны ескеру керек.

• Желілік қуат көзі құрылғының зауыттық тақтайшасында беріл- ген ақпаратқа сай екенін тексеріңіз.

• Қуат кабелі не- месе құрылғының өзі зақымдалған болса, құрылғыны ешқашан пайдаланбаңыз.

• Қыспау, майыстырмау немесе үшкір жиектерге үйкемеу арқылы қуат кабелінің зақымын бол- дырмаңыз. Қуат кабелін ыстық беттерден және ашық жалыннан аулақ

• Құрылғыны тек жерге қосылған розеткада пай-

Қауіпсіздік және қоршаған орта туралы маңызды нұсқаулар250 / KK Ауа сорғыш / Пайдаланушы нұсқаулығы ЕСКЕРТУ: Орнату то- лығымен аяқталған- ша құрылғыны желіге

• Құрылғыны ашаға әрқашан қол жеткізуге болатындай орналасты-

• Ұзақ уақыт бойы жұмыс істесе, шамдарға ти- меңіз. Олар қолдарды күйдіруі мүмкін, өйткені олар ыстық болады.

• Құзіретті органдар қол- данылған ауаны шыға- руға қатысты белгілеген ережелерін сақтаңыз (бұл ескерту түтін тартқышсыз пайдала- нуға тиісті емес).

• Құрылғыны жанарғыға кәстрөлді, терең емес кәстрөлді, т.б. қойғаннан кейін қосыңыз. Әйтпесе, қатты жылу өнімнің кей- бір бөліктерінде де- формацияны тудыруы

• Кәстрөлді, терең емес кәстрөлді, т.б. алу ал- дында жанарғыны

• Жанарғыда ыстық майды қалдырмаңыз. Ыстық май бар терең емес кәстрөлдер өзіндік тұтануға әкелуі мүмкін.

• Перделерге және қақпақтарға назар ау- дарыңыз, өйткені қуы- рылған картоп сияқты тамақты әзірлеу кезінде май өртенуі мүмкін.

• Май сүзгісін кемінде ай сайын ауыстырып тұру керек. Көміртектік сүзгіні кемінде 3 ай сайын ауы- стырып тұру керек.

• Өнімді пайдаланушы нұсқаулығына сай та- залау керек. Тазалау пайдаланушы нұсқау- лығына сай орындал- маса, өрт қаупі болуы

• Ағымдағы сүзгінің ор- нына өртке төзімді емес сүзу материалдарын пайдаланбаңыз.

Қауіпсіздік және қоршаған орта туралы маңызды нұсқауларАуа сорғыш / Пайдаланушы нұсқаулығы 251 / KK

• Тек түпнұсқалық бөлшек- терді немесе өндіруші ұсынған бөлшектерді пайдаланыңыз.

• Өнімді сүзгісіз қоспаңыз және өнім жұмыс істеп тұрғанда сүзгілерді ал-

• Өрт басталған жағдайда, өнімнің және әзірлеу құрылғыларының қуа- тын өшіріңіз.

• Өрт басталған жағдайда, жалынды жабыңыз және өртті сөндіру үшін суды ешқашан пайдалан-

• Әр тазалау алдында және құрылғы пайда- ланылып жатпағанда, құрылғыны розеткадан ажыратыңыз.

• Электр жанарғыға ар- налған ауа сорғыш және электр тогынан басқа энергия түрінен жұмыс істейтін құрылғылар бір уақытта жұмыс істе- генде, қоршаған орта- дағы теріс қысым 4 Па (4 x 10 бар) мәнінен ас- пауы керек.

• Құрылғы пайдаланылып жатқан қоршаған ортада, бөлме жылытқышы си- яқты майдан немесе газ- дан жұмыс істеп жатқан құрылғылардың қол- данылған ауасын то- лығымен оқшаулау керек немесе құрылғы герме- тикалық болуы керек.

• Түтін тартқышты жалғағанда, диаметрі 120 немесе 150 мм құбы- рларды пайдаланыңыз. Құбыр қосылымы мүм- кіндігінше қысқа болуы және мүмкіндігінше азы- рақ буындары болуы

• Тұншығу қаупі бар! Бүкіл орауыш материалда- рын балалардан аулақ

САҚТЫҚ ЕСКЕРТУ: Әзірлеу құрылғыларымен бірге пайдаланғанда қол жеткізуге болатын бөлік- тер қызуы мүмкін.

Қауіпсіздік және қоршаған орта туралы маңызды нұсқаулар252 / KK Ауа сорғыш / Пайдаланушы нұсқаулығы

• Өнім шығысын басқа түтінді қамтитын ауа арналарына жалғамау

• Электр жанарғыға ар- налған ауа сорғыш газбен немесе басқа отындармен жұмыс істетйін құрылғы- лармен бір уақытта пай- даланылғанда, бөлмедегі желдету жеткіліксіз болуы мүмкін (бұл тек ауаны бөл- меге қайтадан шығаратын құрылғыларға қатысты емес болуы мүмкін).
• Өнімге қойылған заттар құлауы мүмкін. Өнімге ешбір заттарды қой-

ЕСКЕРТУ: Ауа сорғышты орнату алдында қорғағыш үлдірлерді алыңыз.

• Жұмыс істеп тұрғанында ауа сорғыштың астында жоғары ашық жалын- дарды ешқашан қалды-

• Пайдалану кезінде терең қуырма ыды- старды үздіксіз бақылау керек: қызып кеткен май жануы мүмкін.

1.2 WEEE директивасының

талаптарына сәйкестік және қоқыс өнімді қоқысқа

Бұл EU WEEE директивасының (2012/19/EU) талаптарына сай. Бұл өнімде қоқыс электр және электрондық жабдық (WEEE) жіктеу таңбасы бар.Бұл таңба осы өнімді қызмет көрсету мерзімі аяқталғанда басқа тұрмыстық қоқыспен бірге қоқысқа лақтырмау керектігін көрсетеді. Пайдаланылған құрылғыны электр және электрондық құрылғыларды қайта өңдеуге аррналған ресми жинау орнына қайтару керек. Бұл жинау жүйелерін табу үшін жергілікті органдарға немесе өнім сатып алынған дүкенге хабарласыңыз. Әр отбасы ескі құрылғыны қалпына келтіруде және қайта өңдеуде маңызды рөл ойнайды. Пайдаланылған құрылғыны тиісті түрде қоқысқа лақтыру қоршаған ортаға және адамдардың денсаулығына ықтимал теріс салдарларды болдырмайды.

Қауіпсіздік және қоршаған орта туралы маңызды нұсқауларАуа сорғыш / Пайдаланушы нұсқаулығы 253 / KK

1.3 RoHS директивасының

талаптарына сәйкестік Сіз сатып алған өнім EU RoHS директивасының (2011/65/EU) талаптарына сай. Ол директивада көрсетілген зиянды және тыйым салынған материалдарды қамтымайды.

1.4 Орауыш туралы ақпарат

Өнімнің орауыш материалдары ұлттық қоршаған орта туралы ережелерге сай қайта өңдеуге болатын материалдардан өндірілген. Орауыш материалдарын тұрмыстық немесе басқа қоқыстармен бірге қоқысқа лақтырмаңыз. Оларды жергілікті органдар белгілеген орауыш материалдарды жинау орындарына

Қауіпсіздік және қоршаған орта туралы маңызды нұсқаулар254 / KK Ауа сорғыш / Пайдаланушы нұсқаулығы

3. Май тұтқыш сүзгі (шыны қақпақтың

2.2 Техникалық деректер

Үлгі BHCA 64640 BBHCA 64640 BHBHCA 94640 BHBHCA 94640 WHҚуат кернеуі және жиілік 220-240 В ~ 50 ГцШамның қуаты 2 x 3 ВтҚозғалтқыш қуаты 210 ВтАғын жылдамдығы – 3. Деңгей 631 м³/сағ 623 м³/сағМотордың оқшаулау сыныбы F класыОқшаулау сыныбы I класы(2 сурет)(1 сурет)

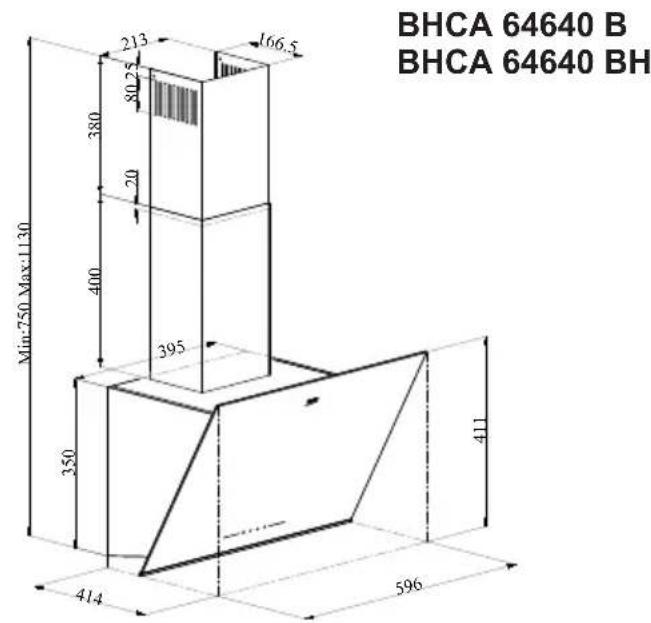

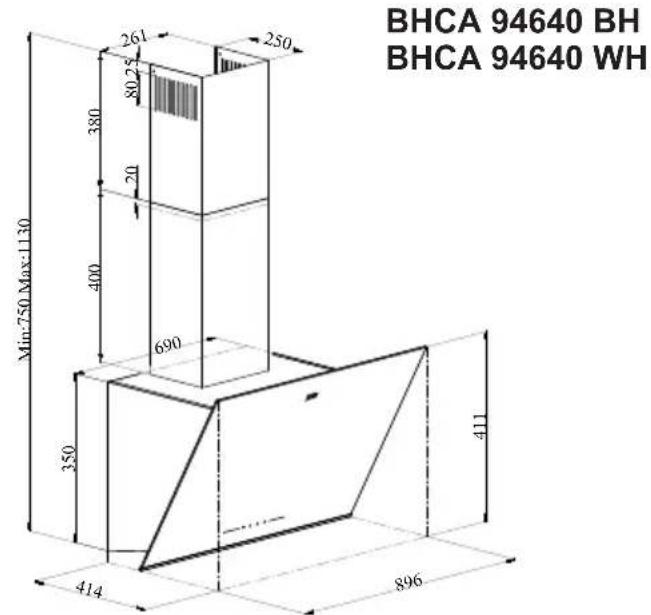

Жалпы көрінісАуа сорғыш / Пайдаланушы нұсқаулығы 255 / KK

3.1 Құрылғыны басқару

КІЛТ ФУНКЦИЯ A : Жарықты қосу / өшіруОсы батырманы басу арқылы тамақ дайындау алаңын жарықтандыруға болады. Жарықты өшіру үшін батырманы қайта басыңыз.B : 1. Кезең батырмасыҚұрылғы 1-ші жылдамдықта қосылады. Құрылғыны өшіру үшін осы батырманы қайта басқан кезде экранның жылдамдық деңгейі сөнетін болады.C : 2. Кезең батырмасыҚұрылғы 2-ші жылдамдықта қосылады. Құрылғыны өшіру үшін осы батырманы қайта басқан кезде экранның жылдамдық деңгейі сөнетін болады.D : 3-ші кезең батырмасыҚұрылғы 3-ші жылдамдықта қосылады. Құрылғыны өшіру үшін осы батырманы қайта басқан кезде экранның жылдамдық деңгейі сөнетін болады.

3.2 Энергияны тиімді

• Құрылғыны пайдалану кезінде энергияны үнемдеу үшін жылдамдық параметрлерін бу мен иіс қарқындылығына сәйкес

• Қалыпты жағдайда төмен жылдамдықты (1-2) және қарқынды иіс пен бу үшін жоғары жылдамдықты (3) пайдаланыңыз.

• Ас үй түтін сорғысындағы шамдар тамақ дайындау алаңын жарықтандыруға арналған.

• Шамдарды қоршаған ортаны жарықтандыру үшін пайдалану энергияның қажетсіз шығынына және жарықтың жеткіліксіздігіне әкеліп соғады.

3.3 Ас үй түтін сорғысын

• Сіздің құрылғыңызда әртүрлі айналу жылдамдығы бар қозғалтқыш орнатылған.

• Өнімділікті арттыру үшін қалыпты жағдайда төмен жылдамдықты және күшті иістер мен қарқынды булану жағдайында жоғары жылдамдықты қолдануды ұсынамыз.

• Қажетті жылдамдықты орнату батырмасын басу арқылы құрылғыны іске қосуға болады. (B, C, D).

• Тамақ дайындау алаңын шамды (А) басу арқылы жарықтандыруға

3.4 Автоматты тоқтату

Сіздің құрылғыңыз «Автоматты түрде тоқтату» функциясымен жабдықталған, бұл оны аздап желдетуге, қоршаған ортадан жағымсыз иістер мен түтінді кетіруге және тамақ дайындау аяқталғаннан кейін, автоматты түрде өшіруге мүмкіндік береді. «Автоматты түрде тоқтату» функциясын қосу256 / KK Ауа сорғыш / Пайдаланушы нұсқаулығыүшін басқару тақтасындағы кез-келген жылдамдық кезеңінің (B, C, D) батырмасын 2 секундтан артық басып тұрыңыз; 15 минуттық таймер функциясы іске қосылуы керек. «Автоматты түрде тоқтату» функциясы белсендірілген кезде, дәл сол жылдамдық батырмасын басу автоматты түрде тоқтату функциясын өшіреді және құрылғының қозғалтқышы тоқтайды. Бұл функция әртүрлі жылдамдық кезеңдері арасында ауысқан кезде өшіріледі. Егер сіз құрылғының автоматты түрде тоқтағанын қаласаңыз, автоматты түрде тоқтату функциясын қайта қосуыңыз керек.

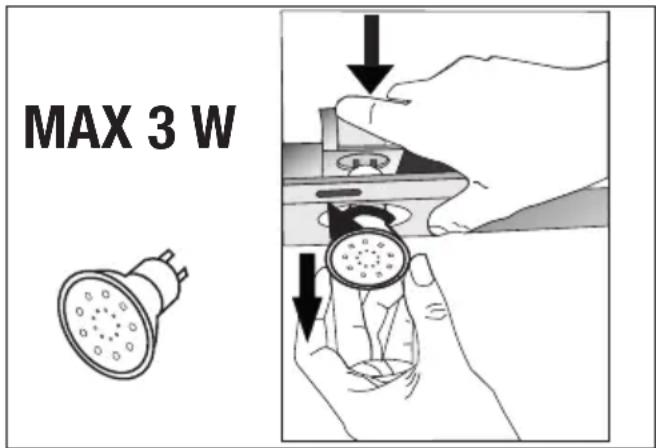

MAX 3 W (3 сурет)Құрылғының электрлік қосылымдарын реттеңіз. Сіздің құрылғыңызда 3 Вт жарық диодты шамы қолданылады. Шамдарды ауыстыру үшін артқы жағындағы ұстағышты қаттырақ басыңыз, оны сағат тіліне қарсы бұрап, төмен қарай алыңыз. Жаңа шамдарды орнату үшін жоғарыда аталған әрекетті кері ретпен орындаңыз (3 сурет). Шам қуаты 3 ВтҰстағыш / Ұяшық GZ 10Шам кернеуі 220 - 240 ВКөлем 53 x 50 ммILCOS коды DR/F3-220-240-GZ10-50-53Жарық ағыны 260 lmКорреляцияланған түс температурасы3000 К Бұл құрылғыда "F" энергия тиімділік класына жататын жарық көзі бар.

• Түтін ас үй сорғысындағы байланыс басына бекітілген түтін мұржасы арқылы шығарылады.
• Мұржаның диаметрі байланыстырушы сақинаның диаметріне сәйкес келуі керек. Көлденең қалыпта ауа бөлмеден оңай шығып кетуі үшін мұржа аздап жоғарыға (шамамен 10°) иілген болуы керек .

Құрылғыны пайдалануАуа сорғыш / Пайдаланушы нұсқаулығы 257 / KK

• Ауа көміртек сүзгісі арқылы сүзіледі және бөлмеде қайта циркуляцияланады. Үйде мұржаны пайдалану мүмкін болмаған кезде көміртек сүзгісі қолданылады.

• Мұржасыз пайдаланған кезде, мұржаның адаптерінің ішіндегі клапандарды алып тастаңыз.

• Май тұтқыш сүзгіні алып тастаңыз. Көмір сүзгісін орнату үшін сүзгіні желдеткіш корпусының екі жағындағы пластикалық бөліктің орталығына қарай бағыттап, шығыңқы жерлерге орнатыңыз. Оны оңға немесе солға бұру арқылы қатайтыңыз.

• Май тұтқыш сүзгіні ауыстырыңыз.

Құрылғыны пайдалану258 / KK Ауа сорғыш / Пайдаланушы нұсқаулығы Тазалау және техникалық қызмет көрсету алдында құрылғыны желіден ажыратыңыз немесе өшіріп тастаңыз.

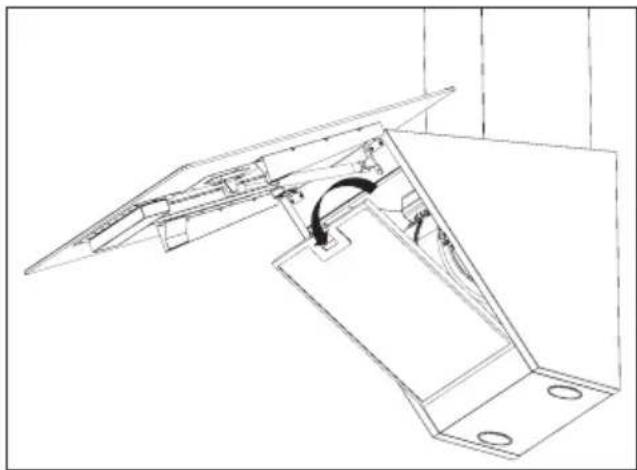

4.1 Май тұтқыш сүзгіні

Бұл сүзгі ауадағы май бөлшектерін ұстайды. Май тұтқыш сүзгі жуылған сайын түсін өзгертуі мүмкін. Бұл қалыпты жағдай және май тұтқын сүзгіні ауыстыруды қажет етпейді.(4 сурет) • Май тұтқыш сүзгіні алға қарай итеріңіз. • Содан кейін оны сәл төмен тартып, шығарып алыңыз (4 -сурет). Әйтпесе, сүзгіні майыстырып алуыңыз мүмкін. Май тұтқыш сүзгіні сұйық жуғыш затпен жуып, шайыңыз, жоғарыда көрсетілген әрекеттерді кері ретпен орындап, май ұстайтын сүзгіні ұяларына қойыңыз. Бұл сүзгі ауадағы май бөлшектерін ұстайды. Май тұтқыш сүзгіні ыдыс жуғышта жууға болады. АБАЙЛАҢЫЗ: Қалыпты жағдайда пайдалану кезінде сүзгіні айына бір рет тазалап тұрыңыз.

4.2 Көмір сүзгілерін

Иісті жоятын сүзгілердің құрамында көмір бар (белсендірілген көмір). Май тұтқыш сүзгіні көміртек сүзгілердің пайдаланылып-пайдаланылмайтына қарамастан өнімге орнату керек.(5 сурет) • Май тұтқыш сүзгіні алыңыз (4 сурет)

• Көміртек сүзгіні алып тастау үшін көміртек сүзгіні қойындыдан сағат бағытына қарсы қарай айналдырып, орнынан алып тастаңыз. (5 сурет) • Жаңа көміртек сүзгіні орнатыңыз. • Май тұтқыш сүзгіні орнатыңыз. САҚТЫҚ ЕСКЕРТУ • Көміртек сүзгіні ешқашан жууға болмайды. • Көміртек сүзгілерді әр 3 ай сайын ауыстырып отырыңыз.
• Сіз көміртек сүзгіні уәкілетті қызмет көрсету орталықтарынан ала аласыз. 4 Тазалау және техникалық қызмет көрсетуАуа сорғыш / Пайдаланушы нұсқаулығы 259 / KK

ЕСКЕРТУ: Орнатуды бастамас бұрын, пайдаланушы нұсқаулығындағы қауіпсіздік туралы ақпаратпен танысыңыз.

Бұрандалармен және тұрақтандырғыштармен орнату кезінде осы нұсқаулықты орындамау электр тогының соғуына әкелуі мүмкін. Ас үй түтін сорғысын орнату үшін жақын жердегі уәкілетті қызмет көрсету орталығына хабарласыңыз. Ас үй түтін сорғысын орнату және қуат көзіне қосу орнын дайындау жауапкершілігі тапсырыс берушіге

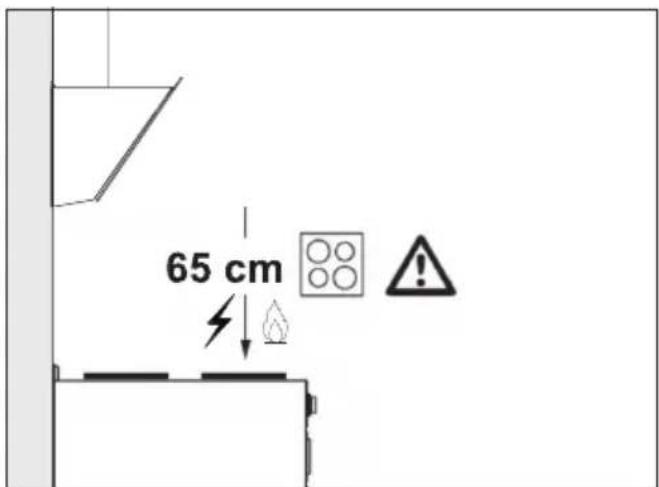

5.1 Құрылғыны орналастыру

• Плита мен ас үй түтін сорғысының арасындағы арақашықтық орнатылғанға дейін ескерілуі керек. Бұл арақашықтық 65 см-ді құрауы керек (6 сурет.).

• Арақашықтық газ плиталарына арналған тор бетінен,

• электр плиталарына арналған шыны бетінен бастап өлшенуі тиіс.

4. Мұржаның байланыстырушы

5. Пайдаланушы нұсқаулығы

7. 2x Ø6 мм пластикалық дюбель

8. 4x Ø8 мм пластикалық штифт

9. 4x 4,8x50 қабырғаға бекіту

байланыстырушы пластинасының

11. 4x 3,5x9,5 мұржаны

байланыстырушы бұрандасы

Құрылғыны орнату260 / KK Ауа сорғыш / Пайдаланушы нұсқаулығы Төбенің ортаңғы сызығын ас үй түтін сорғысының төменгі жиегіне перпендикуляр орнатыңыз).Керек-жарақтар ішінде қамтамасыз етілген орнату үлгісін түтін сорғысы орнатылатын бетке қойыңыз. Осы операцияны орындау кезінде, түтін сорғышты орнату биіктігін тексеріңіз (6-сурет). Мұржаның байланыстырушы тақтасының ортасында қойынды бар. Осы қойындының ортаңғы нүктесін қабырғаға перпендикуляр сызылған сызыққа қойыңыз. Осы операцияны орындау кезінде, түтін сорғыны максималды биіктікке сәйкес реттеңіз (1-сурет). Мұржаның байланыстырушы тақтасы орнатылатын саңылауларды қаламмен белгілеңіз (7/a-сурет).Ø6 мм бұрғысымен белгіленген нүктелерді бұрғылаңыз және бұрғыланған тесіктерге 2 пластик штифттерді кіргізіңіз (7/a-сурет). Мұржаның байланыстырушы тақтасын қабырғаға 3,9x22 бұрандалармен бекітіңіз (7/a сурет).Түтін сорғы корпусын құрастыру үшін құрастыру үлгісіндегі A, B, C, D нүктелерін бұрғылау үшін Ø8 мм бұрғы ұшын пайдаланып, осы нүктелерге 4,8x50 мм пластикалық дюбельдерді салуыңызға болады. (7/b-сурет).2 бөлік 4,8x50 ілу бұрандасы, бұранда басы және қабырға арасында 5 мм аралық (7/b-сурет).

13. 150/120 мм пластикалық түтін адаптері14. Ауа қалқасы

15. Пластикалық адаптер (ауа бұрғыш)

Ас үй түтін сорғысын орнатуға қолайлы орын дайындау үшін қажетті ақпарат төменде келтірілген.

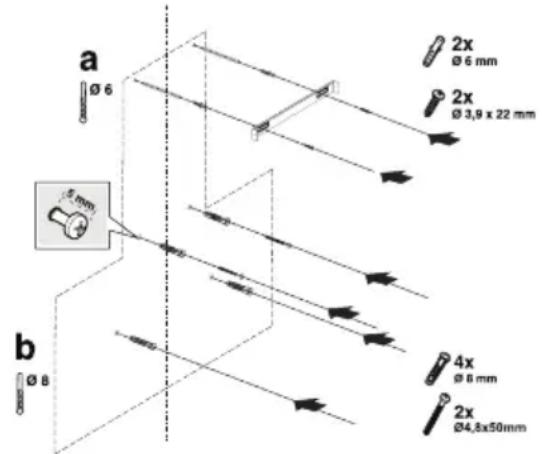

5.3 Қабырғаға орнату

• Қабырға тегіс, түзу және ауыр салмақты көтере алатындай жеткілікті берік болуы керек.
• Бұрғылау саңылауларының тереңдігі болттардың ұзындығына сәйкес келуі керек.
• Бекітілген болттар мен дюбельдер кірпіш қабырғаларға ілуге жарамды болып табылады. Басқа құрылыс материалдары үшін (мысалы, гипсокартон, тақталар, кеуекті бетон) ыңғайлы бекіту дюбельдері мен сомындар қолданылуы керек.(7 сурет) АБАЙЛАҢЫЗ: Бұрғылауды бастамас бұрын, бұрғылау орындарына жақын жерде ток көзі, газ немесе су құбырлары жоқ екеніне көз жеткізіңіз.Ауа сорғыш / Пайдаланушы нұсқаулығы 261 / KK (8-сурет)

2. Ілу тақтасының байланыстырғыш

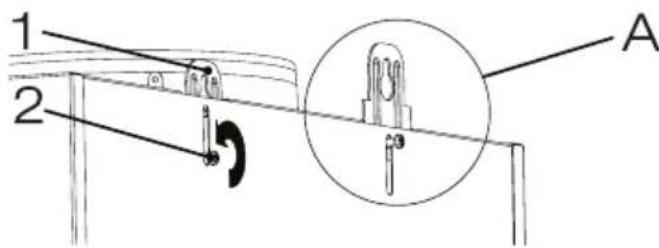

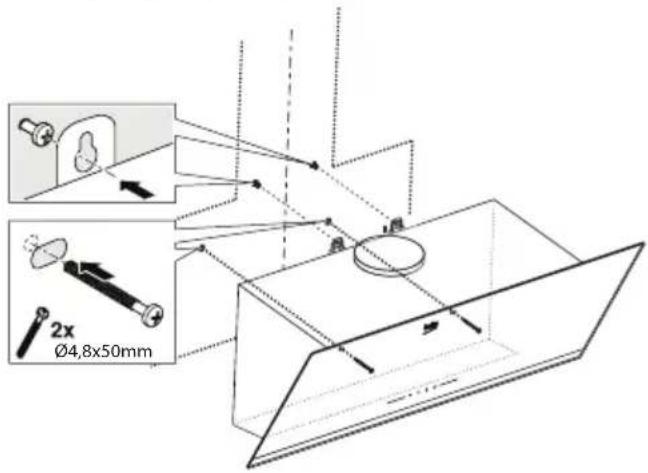

Түтін сорғыны қабырғаға орнату үшін қозғалтқыш кабинасындағы ілу тақталарындағы бұрандаларды босатыңыз және оларды жоғары тартып, қайта бекітіңіз (8/A-сурет). Түтін сорғының сорғыш шынысын қосыңыз және май тұтқыш сүзгіні алыңыз (4-сурет). Ø4,8x50mm(9 сурет) Ас үй түтін сорғысын корпусынан ұстап тұрып, оны қабырғаға бекіту бұрандаларына орнатып, бұрандаларды қатайтыңыз (9 сурет). Ас үй түтін сорғысын қабырғаға екі 4,8x50 бұрандасымен құрылғының ішкі жағындағы саңылау арқылы бекітіңіз (9 сурет).

5.4 Мұржамен байланыстыру

1. Қалқан істігінің ұяшығы

Пластикалық штифтті (10-сурет/№2 аумақ) қозғалтқыш шығысындағы штифт ұясына салыңыз (10-сурет/ № 1 аймақ). Содан кейін, қалқанға екінші штифтті кірістіру үшін қалқанды азғантай майыстырыңыз және екінші штифтті ұясына кіргізіңіз (10-сурет). Егер сіз Ø 120/150 мм пластикалық мұржалық адаптерді пайдаланғыңыз келсе, құбырдың бір ұшын осы адаптерге, егер оны пайдаланғыңыз келмесе, өнімнің тікелей шығу көзіне байланыстырыңыз. Құбырдың екінші ұшын мұржаңызбен байланыстырыңыз. Құрылғы толық қуатта жұмыс істеген кезде бұл екі қосылымның ажырап кетпейтіндей берік орнатылғанына көз жеткізіңіз. Мұржаның ішіндегі қалқалар қысқышпен тығыздалған кезде, іске қосылатындығына көз жеткізіңіз. Мұржаның байланыстырушы каналын адаптердің сыртынан қосыңыз (11/а-сурет). Егер байланыстырушы

Құрылғыны орнату262 / KK Ауа сорғыш / Пайдаланушы нұсқаулығы канал адаптердің ішіне орнатылса, ауа сорылмауы керек, өйткені ауаның қайтуына жол бермейтін мұржа қалқасы жабық күйде қалады (11/b-сурет). Құбырлардың қосылу ұзындығы мен бұрылыстар саны мүмкіндігінше аз болуы керек.A : Мұржаның шығу құбырыB : Мұржа қысқышыC: Пластикалық мұржаЕгер құрылғы жұмыс істемесе, клапандар жабық болады және сыртқы иістер мен шаңдардың енуіне жол бермейді. Ok Not Ok (a) (b)ДұрысДұрыс емес(11 сурет)

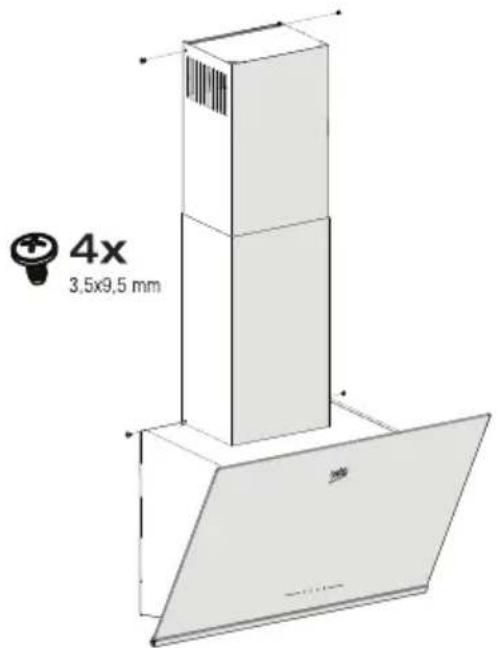

5.5 Ас үй түтін сорғысын

мұржаға орнату Мұржаны орнатуды бастамас бұрын, ас үй түтін сорғысының электр қосылымын жасаңыз. Мұржа тақтасын корпусқа бекітіңіз. Мұржаны қозғалтқыш кабинасындағы мұржаны бекіту тақталарына бұраңыз. (12-сурет).Қабырғаға жоғарғы сыртқы жиектерінен бекітілген мұржаның монтаж тақтасына мұржаны орнатыңыз (12-сурет).

Құрылғыны орнату (12-сурет)

5.6 Ауа қалқасын орнату

(BHCA 64640 BH - BHCA

94640 BH - BHCA 94640 WH) Көміртек сүзгімен пайдаланған кезде, құрылғыңыздағы түтін мұржасында орналасқан тесілген саңылаудан көміртек сүзгімен тазартылған ауаны қайта шығару үшін ауа бөлімі қамтамасыз етіледі. Ауа қалқасын төменде көрсетілгендей құрастырыңыз. (13 сурет)Ауа сорғыш / Пайдаланушы нұсқаулығы 263 / KK Мұржаның байланыстырушы тақтасының ортасында қойынды бар. Осы қойындының ортаңғы нүктесін қабырғаға перпендикуляр сызылған сызыққа қойыңыз. Көлденеңінен туралаңыз және байланыстырушы тақта орнатылатын саңылауларды қаламмен белгілеңіз (13/A, B сурет).Белгіленген нүктелерді Ø6 мм бұрандаларымен бұрғылаңыз және екі Ø6 мм пластикалық дюбельдерді бұрғыланған тесіктерге енгізіңіз (13/А, В сурет).Мұржаның байланыстырушы тақтасын қабырғаға 3,9x22 бұрандалармен бекітіңіз (13/A, B-сурет).Ауа қалқасын құрастыру үшін Ø6 мм бұрғысымен C, D, E, F нүктелерін бұрғылаңыз және Ø6 мм пластикалық дюбельдерін қағыңыз (13-сурет).Ас үй түтін сорғысының корпусын құрастырыңыз (9-сурет).

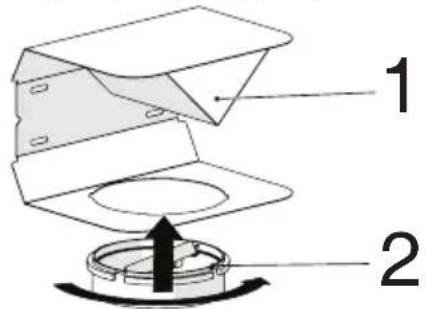

(14 сурет)1. Ауа қалқасы2. Пластикалық мұржаЖинаққа кіретін пластикалық мұржалық адаптерді ауа қалқасына қарай бекітіңіз. Мұржаның адаптерін көрсеткі бағыттаған жаққа қарай бұрап бекітіңіз (14-сурет).

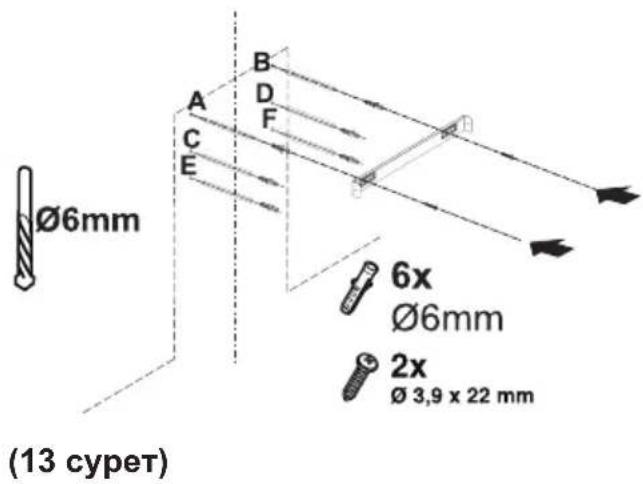

Құрылғыны орнату (15 сурет) Сіз дайындаған C, D, E, F нүктелерінен 3,9 x 22 бұрандалармен ауа қалқаларының тобын жинап алыңыз (15 сурет).(16 сурет)1. Алюминийден жасалған ауа шығаратын құбырАуа шығатын құбырлар жинағын жасаңыз (16 сурет). Алюминий құбырының бұрылыстары мен иілулері ауа сору қуатын азайтуға әкелетіндіктен, мүмкіндігінше бұрылыстар мен иілуді пайдаланбаңыз.Ас үй түтін сорғысының мұржаларын орнатыңыз (9 сурет)264 / KK Ауа сорғыш / Пайдаланушы нұсқаулығы

Ақаулықтарды жою Ақаулықтарды жою Себеп Анықтама Өнім жұмыс істемейді. Сақтандырғышты тексеріңіз. Сақтандырғыш жабық болуы мүмкін, оны қосыңыз. Өнім жұмыс істемейді. Электр қосылымды тексеріңіз. Желілік кернеу 220-240 В арасында болуы керек. Өнім жұмыс істемейді. Электр қосылымды тексеріңіз. Асүйдегі басқа өнімдер жұмыс істеп тұрғанын тексеріңіз. Жарықтандыру шамы жұмыс істемейді. Электр қосылымды тексеріңіз. Желілік кернеу 220-240 В арасында болуы керек. Жарықтандыру шамы жұмыс істемейді. Шам ауыстырып- қосқышын тексеріңіз. Шам ауыстырып-қосқышы қосулы күйінде болуы керек. Жарықтандыру шамы жұмыс істемейді.

тексеріңіз. Өнім шамдары ақаулы болмауы

Алюминий сүзгіні тексеріңіз. Қалыпты жағдайларда алюминий май сүзгісін кемінде айына бір рет тазалау керек. Өнімнің ауа кірісі

Түтіндікті тексеріңіз. Түтіндік қосулы күйінде болуы керек. Өнімнің ауа кірісі
