| Producttype | Decoratieve afzuigkap |
| Merk | Beko |
| Model | BHCA94640WH |
| Kleur | Wit |
| Afmetingen (B x D x H) | 896 x 380 x (min 750 - max 1130) mm |
| Voedingsspanning | 220-240 V ~ 50 Hz |
| Motorvermogen | 210 W |
| Verlichting | 2 x 3 W LED |
| Aantal snelheden | 3 |
| Maximale luchtafvoer | 623 m³/h |
| Type vetfilter | Wasbaar aluminium |
| Koolstoffilter | Optioneel, vervanging elke 3 maanden |
| Minimale afstand boven het kookoppervlak | 65 cm |
| Diameter luchtafvoer | 120/150 mm |
| Isolatieklasse | Klasse I |
| Automatische uitschakeling | Ja |
| Bediening | Drukknoppen |
| Kanaalverstelling | Ja, telescopisch |
| Installatie | Muur |
| Gebruik | Huishoudelijk |
| Meegeleverde accessoires | Leidingen, pluggen, schroeven, adapter, luchtdeflector |
Veelgestelde vragen - BHCA94640WH BEKO
Gebruikersvragen over BHCA94640WH BEKO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding BHCA94640WH - BEKO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BHCA94640WH van het merk BEKO.
GEBRUIKSAANWIJZING BHCA94640WH BEKO

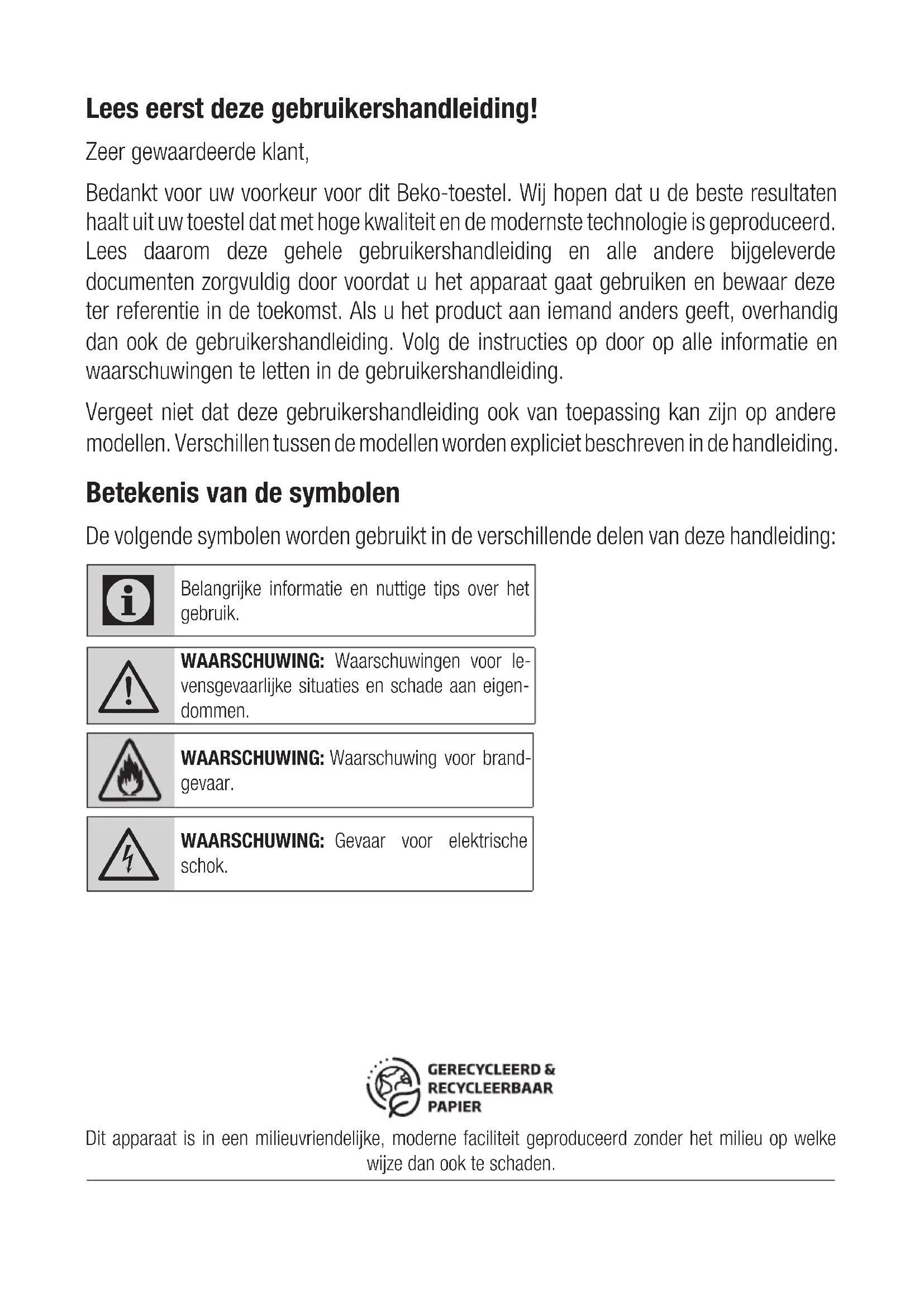

Lees eerst deze gebruikershandleiding!
Zeer gewaardeerde klant,
Bedankt voor uw voorkeur voor dit Beko-toestel. Wij hopen dat u de beste resultaten haalt uit uw toestel dat met hoge kwaliteit en de modernste technologie is geproduceerd. Lees daarom deze gehele gebruikershandleiding en alle andere bijgeleverde documenten zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze ter referentie in de toekomst. Als u het product aan iemand anders geeft, overhandig dan ook de gebruikershandleiding. Volg de instructies op door op alle informatie en waarschuwingen te letten in de gebruikershandleiding.
Vergeet niet dat deze gebruikershandleiding ook van toepassing kan zijn op andere modellen. Verschillen tussen de modellen worden expliciet beschreven in de handleiding.
Betekenis van de symbolen
De volgende symbolen worden gebruikt in de verschillende delen van deze handleiding:
Belangrijke informatie en nuttige tips over het gebruik.
WAARSCHUWING: Waarschuwingen voor levensgevaarlijke situaties en schade aan eigendommen.
WAARSCHUWING: Waarschuwing voor brandgevaar.
WAARSCHUWING: Gevaar voor elektrische schok.
GERECYCLEERD & RECYCLEERBAAR PAPIER
Dit apparaat is in een milieuvriendelijke, moderne faciliteit geproduceerd zonder het milieu op welke wijze dan ook te schaden.
1 Belangrijke veiligheids- en milieu-instructies
1.1 Algemene veiligheid
Belangrijke veiligheidsinstructies. Lees zorgvuldig en bewaar ter referentie in de toekomst Dit deel bevat veiligheidsinstructies die u beschermen tegen het risico op brand, elektrische schok, bloot-stelling aan lekkende magnetron-stralen, persoonlijk letsel of materiële schade. Het niet opvolgen van deze instructies maakt elke garantie ongeldig.
- Beko-producten voldoen aan de van toepassing zijnde veiligheidsnormen; daarom moet in het geval van beschadiging aan het apparaat of het stroomsnoer dit worden gerepareerd of vervangen door de dealer, het servicecentrum of een specialist en erkende service om elk gevaar te vermijden. Verkeerd of niet-ge-kwalificeerd reparatiewerk kan gevaarlijk zijn en een risico vormen voor de gebruiker.
- Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals:
— personeelskeukens in winkels, kantoren en andere werkomgevingen;
- boerderijen;
- bij klanten in hotels en andere types van overnachtingsomgevingen;
- omgevingen van het type bed-and-breakfast.
- Gebruik dit apparaat uitsluitend voor het beoogde doel zoals beschreven in deze handleiding.
- De producent kan niet aansprakelijk worden gehouden voor schade die is ontstaan door ongeschikte installaties of onjuist gebruik van het product.
- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, als deze onder toezicht staan of instructies hebben gekregen betreffende het veilige gebruik van het apparaat en op de hoogte zijn van de betrokken gevaren.
1 Belangrijke veiligheids- en milieu-instructies
- Laat kinderen niet met het apparaat spelen. Reiniging en gebruikersonderhoud dienen niet zonder toezicht door kinderen uitgevoerd te worden.
- De minimale afstand tussen het ondersteunende oppervlak voor het kookgerei op de kookplaat en het laagste gedeelte van uw product moet minstens 65 cm zijn.
- Als de installatie-instructies voor het gasfornuis een grotere afstand aangeeft, dient hier rekening mee te worden gehouden.
- Zorg ervoor dat uw netstroom overeenkomt met de informatie die staat op het typeplaatje van het apparaat.
- Gebruik het apparaat nooit als de stroomkabel of het apparaat zelf beschadigd is.
- Vermijd schade aan de stroom-kabel door knijpen, buigen of wrijven langs scherpe randen. Houd de stroomkabel uit de buurt van hete oppervlakken en open vuur.
- Gebruik het apparaat uitsluitend met een geaard stopcontact.
WAARSCHUWING: Sluit het apparaat niet op het stroomnetwerk aan totdat de installatie volledig is afgerond.
- Plaats het apparaat zodanig dat de stekker altijd toegankelijk is.
- De verlichting na langdurige werking niet aanraken. De lampen zijn heet en kunnen uw handen verbranden.
- Volg de voorschriften op die door de deskundige autoriteiten zijn bepaald wat betreft de luchtafvoer (deze waarschuwing is niet van toepassing bij gebruik zonder rookkanaal).
- Zet het apparaat aan nadat er een pan op de kookplaat is gezet. Anders kan de hoge warmte in sommige delen van uw product vervorming veroorzaken.
- Zet de kookplaat uit voordat u de pan van de kookplaat haalt.
- Laat geen hete olie achter op de kookplaat. Pannen met hete olie kunnen in brand vliegen.
- Let op uw gordijnen en andere afdekkingen, want olie kan bij de bereiding van bijvoorbeeld patat in brand vliegen.
1 Belangrijke veiligheids- en milieu-instructies
- Vetfilters moeten minstens eens per maand worden vervangen. Koolstoffilters moeten minstens eens per 3 maanden worden vervangen.
- Het product moet worden gereinigd in overeenstemming met de gebruikershandleiding. Als bij reiniging de gebruikershandleiding niet wordt opgevolgd, kan er brandgevaar ontstaan.
- Gebruik in plaats van het huidige filter geen filtermaterialen die niet vuurbestendig zijn.
- Gebruik alleen de originele onderdelen of onderdelen aanbevolen door de fabrikant.
- Gebruik het product niet zonder filter en verwijder de filters niet als het product in werking is.
- In het geval er vlammen ont-staan, schakelt u uw apparaat en kooktoestellen uit.
- Bedek de vlammen als deze ont-staan en blus ze nooit met water.
- Trek de stekker van het apparaat uit het stopcontact vóór elke reiniging en wanneer het apparaat niet in gebruik is.
- De negatieve druk in de ruimte mag niet hoger zijn dan 4 Pa (4 x 10 bar) als de afzuigkap voor de elektrische kookplaat en apparaten op een andere energiebron werken, maar de stroom tegelijkertijd in werking is.
- In de ruimte waar het apparaat wordt gebruikt, moeten de uitlaten van apparaten die op olie of gas werken, zoals een kamerverwarming, volledig worden geïsoleerd of het apparaat moet van een hermetisch afgesloten type zijn.
- Gebruik om het rookkanaal aan te sluiten pijpen met een diameter van 120 of 150 mm. De pijpaansluiting moet zo kort mogelijk zijn en zo min mogelijk ellebogen hebben.
- Verstikkingsgevaar! Houd alle verpakkingsmaterialen uit de buurt van kinderen.
LET OP: Toegankelijke delen kunnen indien gebruikt met kookapparaten heet worden.
- De afvoer van het product mag niet worden aangesloten op luchtkanalen die een ander soort rook bevatten.
1 Belangrijke veiligheids- en milieu-instructies
- Er kan onvoldoende ventilatie in de ruimte zijn als de afzuigkap voor de elektrische kookplaat tegelijk wordt gebruikt met de toestellen die op gas of andere brandstoffen werken (dit is mogelijk niet van toepassing op apparaten die de lucht uitsluitend terug in de ruimte brengen).
- Op het product geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het product.
- Flambeer niet onder uw product. WAARSCHUWING: Verwijder de beschermende folie voordat u de afzuigkap installeert.
- Zorg tijdens de werking dat er zich onder de afzuigkap nooit hoge vlammen bevinden.
- Frituurpannen moeten tijdens gebruik voortdurend onder toe-zicht staan: oververhitte olie kan in brand vliegen.
1.2 Naleving van de WEEE-norm en verwerking van afvalproducten:
Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product heeft een classificatie-symbool voor verwerking van elektrische en elektronische apparatuur (WEEE).
Dit symbool geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zijn levensduur. Het gebruikte apparaat moet worden geretourneerd naar het officiële inzamelpunt voor recycling van elektrische en elektronische apparaten. Om deze inzamelpunten te vinden kunt u contact opnemen met uw lokale autoriteiten of detailhandelaar waar het product werd verkocht. leder huishouden voert een belangrijke rol uit in terugwinnen en recycling van oude apparatuur. Een juiste afvalbehandeling levert een bijdrage ter voorkoming van de negatieve gevolgen voor het milieu en de volksgezondheid.
1.3 Naleving van de RoHS-richtlijn
Het door u aangekochte product voldoet aan de EU RoHS-norm (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in de norm zijn vermeld.
1.4 Verpakkingsinformatie
Verpakkingsmaterialen van het product zijn gemaakt uit recycleerbare materialen in overeenstemming met onze nationale milieuverordeningen. Gooi de verpakkingsmaterialen niet samen met het huishoudelijk afval of ander afval weg. Breng ze naar de inzamelpunten voor verpakkingsmaterialen aangewezen door de lokale instanties.

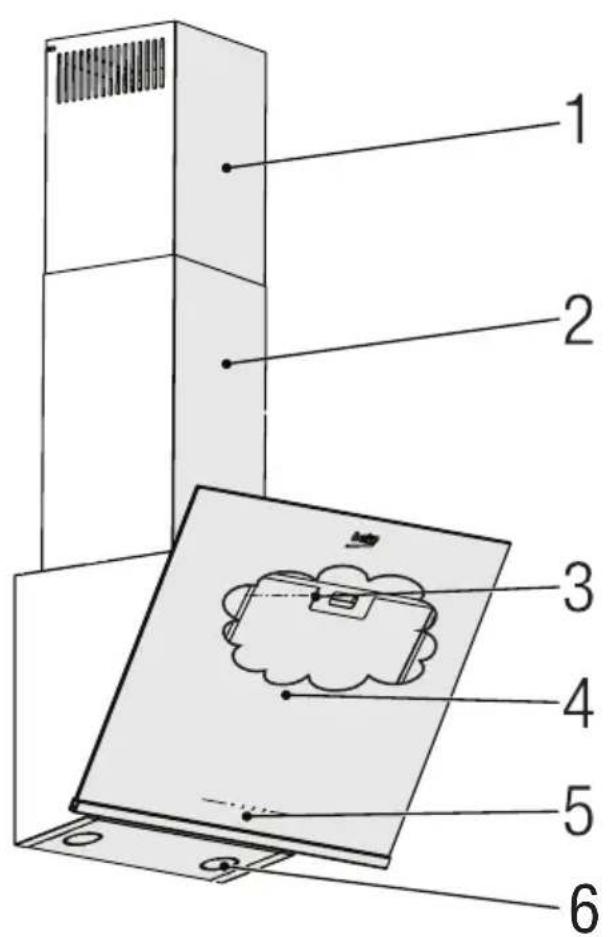

2 Algemeen uiterlijk
2.1 Overzicht
3 Werking van het apparaat
3.1 Bediening van het toestel
 | [STX6] |  |  |
| Sleutel Functie | |||
| A: Licht aan/uit U | kunt het kookgedeelte verlich-ten door op deze toets te druk-ken. Druk nogmaals op de knop om de lamp uit te schakelen. | ||
| B: 1. Fase knop Bedient het apparaat op 1e snelheid. Wanneer u nogmaals op deze toets drukt om het ap-paraat uit te schakelen, wordt de snelheid van het scherm uit-geschakeld. | |||
| C: 2. Faseknop Bedient het apparaat op 2e snelheid. Wanneer u nogmaals op deze toets drukt om het ap-paraat uit te schakelen, wordt de snelheid van het scherm uit-geschakeld. | |||
| D: 3e fase knop Bedient het apparaat op 3e snelheid. Wanneer u nogmaals op deze toets drukt om het ap-paraat uit te schakelen, wordt de snelheid van het scherm uit-geschakeld. | |||
3.2 Energie-efficiënt gebruik
- Wanneer u uw apparaat gebruikt, moet u de snelheidsinstellingen aanpassen aan de intensiteit van de damp en de geur, om energie te besparen.
- Gebruik lage snelheden (1-2) onder normale omstandigheden, en hoge snelheden (3) voor intense geur en damp.
- De lampen op de afzuigkap zijn geplaatst voor het verlichten van de kookzone.
- Het gebruik ervan voor milieuverlichting moet leiden tot onnodige energie-uitgaven en onvoldoende verlichting.
3.3 De bediening van de afzuigkap
- Uw toestel bevat een motor met verschillende snelheden.
- Voor betere prestaties raden wij aan om lage snelheden te gebruiken onder normale omstandigheden en hoge snelheden in geval van sterke geuren en intense dampen.
- U kunt uw apparaat starten door op de gewenste snelheidsinsteltoets te drukken. (B, C, D).
- U kunt het kookgedeelte verlichten door op de lamp (A) te drukken.
Uw toestel heeft een automatische stopfunctie, waardoor het wat meer kan ventileren en de ongewenste geuren en dampen in de omgeving kan verwijderen en automatisch kan worden uitgeschakeld nadat het koken is gedaan. Om de automatische stopfunctie in te schakelen, drukt u langer dan 2 seconden op de knop voor een willekeurige snelheidstrap (B, C, D) op het bedieningspaneel; de 15-minuten-timerfunctie wordt geactiveerd. Wanneer de automatische stopfunctie actief is, moet door het indrukken van dezelfde snelheidstoets de automatische stopfunctie worden uitgeschakeld en moet de motor van het apparaat stoppen. Deze functie wordt uitgeschakeld wanneer u tussen verschillende snelheidsfasen schakelt. Als u wilt dat het apparaat automatisch stopt, moet u de automatische stopfunctie weer inschakelen.
3 Werking van het apparaat

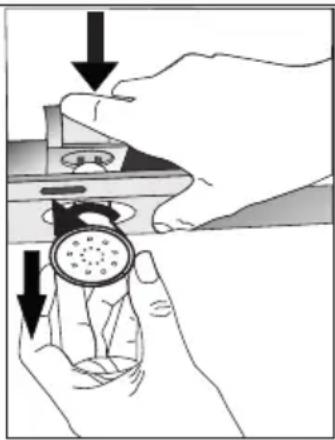

3.5 Vervanging van de lamp
MAX 3 W
Maak de elektrische aansluitingen van het apparaat. Uw toestel maakt gebruik van een 3W-spots LED-lamp. Voor het vervangen van de lampen duwt u de houder van achteren naar beneden, draait u deze tegen de klok in en haalt u deze naar beneden. Pas de bovenstaande handeling in omgekeerde volgorde toe om nieuwe lampen te installeren (Afbeelding 3).
| Lamp |  |
| Lampvermogen (W) 3 W | |
| Houder / Stopcontact GZ 10 | |
| Lampspanning 220 - 240 V | |
| Afmeting 53*50 mm | |
| ILCOS Code DR/F3-220-240-GZ10-50-53 | |
| Lichtstroom 260 lm | |
| Gecorreleerde kleur-temperatuur | 3000 K |
Dit product bevat een lichtbron van energie effici-entieklasse "F".
3.6 Bediening met schouwaansluiting
ordt afgezogen via
het rookkanaal, dat aan de aansluitkop op de kap wordt bevestigd.
- De diameter van het rookkanaal moet gelijk zijn aan de aansluitring. Bij een horizontale opstelling moet de buis een lichte opwaartse helling hebben (ongeveer 10°), zodat de lucht gemakkelijk de ruimte kan verlaten.
3.7 Bediening zonder schouwaansluiting
rdt door het kool-
stofffilter gefilterd en in de ruimte gerecirculeerd. Koolstofffilter wordt gebruikt wanneer het onmogelijk is om een rook-
gasafvoer in huis te gebruiken.
- Bij gebruik zonder afvoer verwijdert u de kleppen in de rookgasadapter.
- Het aluminium vetfilter verwijderen. Om het koolstofffilter te installeren, plaatst u het filter op de lipjes door het te centreren op het kunststofstuk aan beide zijden van het ventilatorhuis. draai het vast door naar rechts of naar links te draaien.
- Het aluminium vetfilter vervangen.
4 Reiniging en onderhoud
Trek de stekker uit het stopcontact of zet de schakelaar uit voordat u het product reinigt en onderhoudt.
4.1 Reinigen van aluminium oliefilter
Dit filter houdt de oliedeeltjes in de lucht vast. Aluminium oliefilters kunnen van kleur veranderen als ze worden gewassen; dit is normaal en vereist geen vervanging van uw aluminium oliefilters.
- Duw het aluminium vetfilter naar voren.
- Trek het dan iets omlaag en verwijder het (Afbeelding 4). Anders kun je het filter buigen. Was en spoel het aluminium vetfilter met vloeibaar reinigingsmiddel en vervang het aluminium vetfilter op hun zittingen door de bovenstaande stappen uit te voeren in omgekeerde volgorde. Dit aluminium vetfilter wordt gebruikt om de oliedeeltjes in de lucht vast te houden.
U mag het aluminium vetfilter ook wassen in de wasmachine.
OPGELET: Bij normaal gebruik dient u uw aluminium vetfilter één keer per maand te reinigen.
4.2 Vervanging van de koolstoffilters
Geurverwijderende filters bevatten houtskool (actieve kool). Vetfilters moeten in het product worden geïnstalleerd, ongeacht of er al dan niet koolstofffilters worden gebruikt.
- Verwijder het aluminium oliefilter (Afbeelding 4).
- Om het koolstofffilter te verwijderen, verwijdert u het koolstofffilter uit de behuizing door het tegen de wijzers van de klok in te draaien op het tabblad (Afbeelding 5).
- Installeer het nieuwe koolstofffilter.
- Installeer het aluminium oliefilter.
OPGELET
- Koolstofffilter mag nooit worden gewassen.
- Vervang de koolstoffilters eens in de 3 maanden.
- Het koolstofffilter is verkrijgbaar bij de geautoriseerde diensten.
5 installatie van het apparaat
WAARSCHUWING: Lees de veiligheidsinformatie in de gebruikershandleiding voordat u met de installatie begint.
WAARSCHUWING: Het niet installeren met schroeven en stabilisato-ren in overeenstemming met deze instructies kan leiden tot elektrische schokken.
Neem voor de installatie van de kap contact op met de dichtstbijzijnde geautoriseerde service.
Het is de verantwoordelijkheid van de klant om de locatie en de elektrische installatie van de kap voor te bereiden.

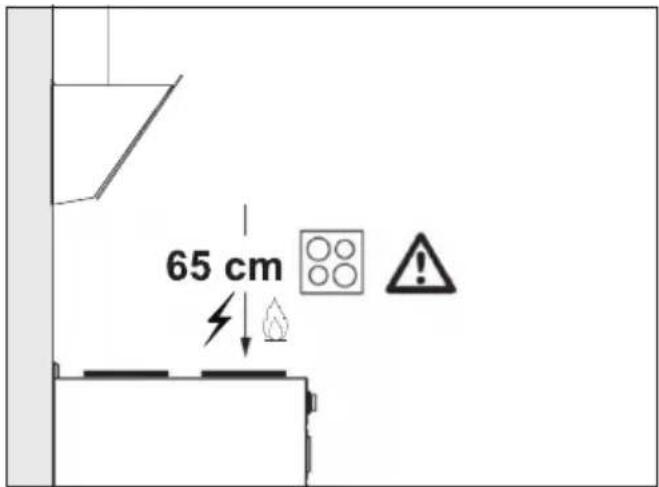

5.1 Positie van het apparaat
- De afstand tussen het kooktoestel en de afzuigkap moet vóór de montage in acht worden genomen. Deze afstand moet 65 cm bedragen (Afbeelding 6).
- Bij gasfornuizen moet de afstand tot het oppervlak van het rooster worden gemeten,
- Van het glazen oppervlak voor elektrische fornuizen.

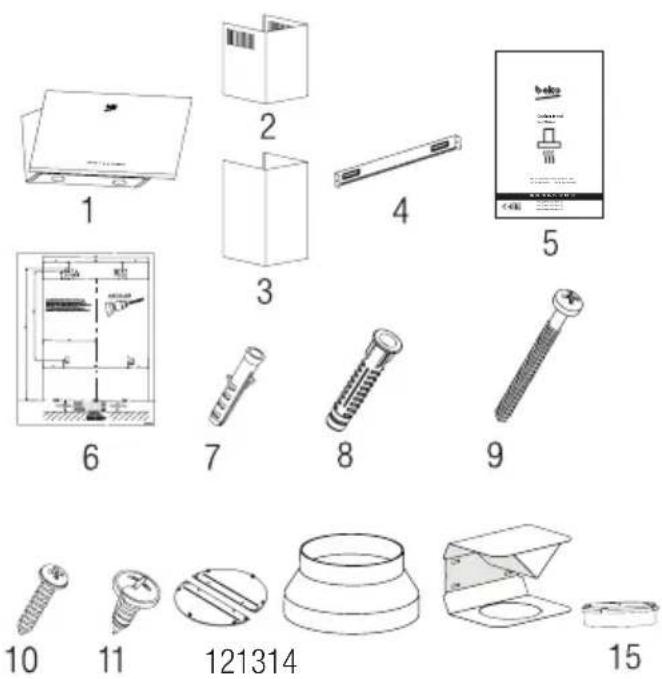

5.2 Installatie accessoires
- Binnenkanaal
- Buitenste rookkanaal
- Schoorsteenaansluiting Plaatje
- Gebruikershandleiding
- Assemblage patroon
- 2x ∅6mm Plastic deuvel
- 4x ∅8mm Plastic deuvel
- 4x 4.8x50 Wandmontageschroef
- 2x 3.9x22 Muurbevestigingsschroef
- 4x 3.5x9.5 Muurbevestigingsschroef
- Schoorsteenklem
- 150/120Mm Kunststof rookgasadapter
- Luchtfilter
- Plastic adapter (luchtomleiding)
De informatie die nodig is om de locatie geschikt te maken voor de installatie van de kap wordt hieronder gegeven.
5 installatie van het apparaat
5.3 Wandmontage
- De wand moet vlak en recht zijn en voldoende draagkracht hebben.
- De diepte van de boorgaten moet overeenkomen met de lengte van de bouten.
- De meegeleverde bouten en deuvels zijn geschikt voor gemetselde muren. Voor ander bouwmateriaal (bv. gipsplaat, plaat, poreus beton) moeten geschikte bevestigingsdonsels en moeren worden gebruikt.
OPGELET: Controleer voor het boren of er geen stroom-, gas- of waterleidingen in de nabijheid van de boorlocaties liggen.
Trek een middellijn vanaf het plafond loodrecht op de onderrand van de kap.
Plak de meegeleverde installatiesjabloon in de accessoires op het oppervlak waar de kap moet worden gemonteerd. Let hierbij op de montagehoogte van de kap (Afbeelding 6).
Er zit een lipje in het midden van de rookgasaansluitplaat. Plaats het middelste punt van dit lipje op de lijn die loodrecht op de muur is getekend. Stel hierbij de kap in op de maximale hoogte (Afbeelding 1). Markeer met behulp van een pen de gaten waar de rookgasaansluitplaat wordt gemonteerd (Afbeelding 7/a).

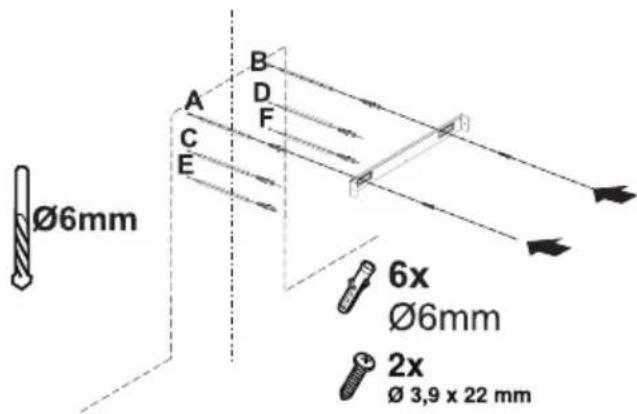

Boor de gemarkeerde punten met ∅6mm boor en steek 2 plastic deuvels in de geboorde gaten (Afbeelding 7/a). Bevestig de rookgasaansluitplaat aan de wand met 3,9x22 schroeven (Afbeelding 7/a).
Voor de montage van de kapbehuizing kunt u de ∅8mm boor gebruiken om de punten A, B, C, D op het montagesjabloon te boren en op deze punten 4,8x50mm kunststof deuvels in te voegen. (Afbeelding 7/b).
2 stuks 4.8x50 ophangschroef met een speling van 5 mm tussen de schroefkop en de wand (Afbeelding 7/b).


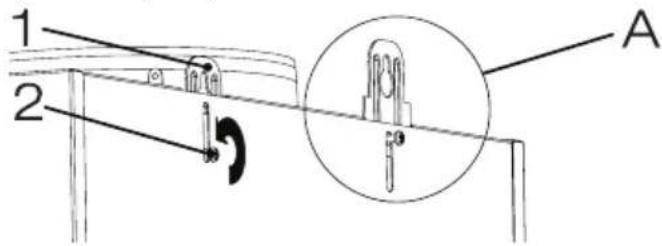

1 2 A(Afbeelding 8)
- klemplaat
- Ophangplaat Aansluitingsschroef
Om uw kap aan de wand te monteren, draait u de schroeven van de op de motorcabine gemonteer-de ophangplaten los en trekt u ze omhoog, waarna u ze weer vastmaakt (Afbeelding 8/A).
Zet het aanzuigglas van de kap aan en verwijder het aluminium oliefilter (Afbeelding 4).
5 installatie van het apparaat

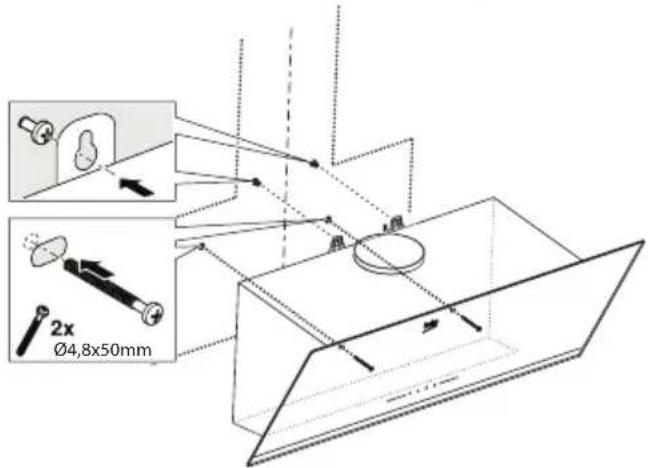

Houd de afzuigkap bij de romp vast en plaats deze op de bevestigingsschroeven aan de wand en draai de schroeven vast (Afbeelding 9).
Bevestig de afzuigkap met twee 4,8x50 schroeven aan de wand door het bevestigingsgat aan de binnenzijde van het toestel (Afbeelding 9).
5.4 Aansluiten op de schoorsteen
Steek de plastic pin (Afbeelding 10/gebied nr. 2) op de pennenbus op de motoruitlaat (Afbeelding 10/gebied nr. 1). Buig vervolgens de klep licht om de andere pin op de klep in te steken en steek de andere pin in het stopcontact (Afbeelding 10).
Als u de kunststof rookgasadapter ∅ 120/150 mm gaat gebruiken, sluit u één uiteinde van de buis aan op deze adapter, als u deze niet gaat gebruiken, op de directe uitgang van het product. Sluit het andere uiteinde van de buis aan op uw schoorsteen. Controleer of deze twee aansluitingen stevig genoeg zijn, zodat ze er niet uitkomen als het apparaat op volle kracht draait. Zorg ervoor dat de kleppen in het rookkanaal werken als ze met een klem worden vastgezet. Sluit het rookgasaansluitkanaal buiten de adapter aan (Afbeelding 11/a).
Als het aansluitkanaal in de adapter is gemonteerd, mag er geen lucht worden aangezogen, omdat de rookgasklep die de luchtafvoer verhindert, gesloten blijft (Afbeelding 11/b). De lengte van de pijpaansluiting en het aantal ellebogen moet zo klein mogelijk zijn.
A : Rookgasafvoerpijp
B : Schoorsteenklemmen
C: Kunststof rookkanaal
De ventielen zijn gesloten dan werkt het toestel niet en voorkomen dat er mogelijk geur en stof van buitenaf binnendringt.

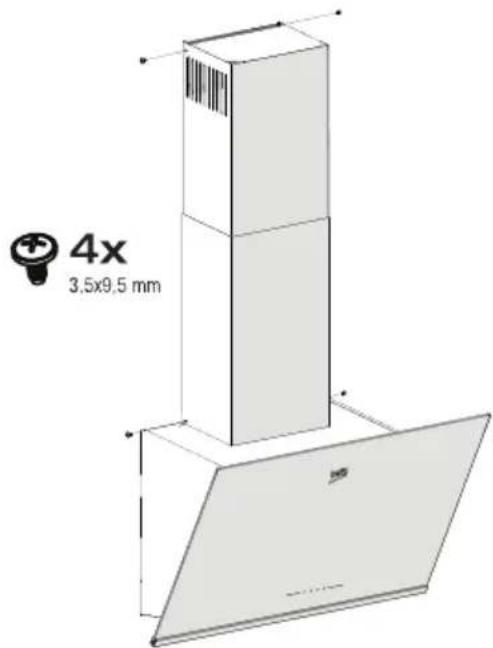

5.5 Plaatsing van de kap aan de schoorsteenmantel

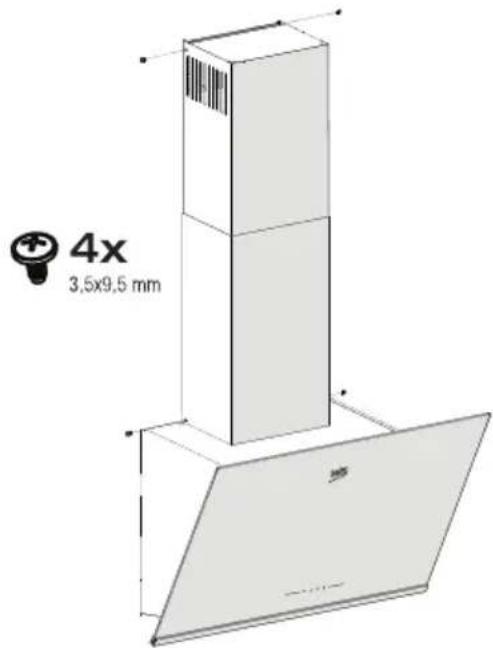

Maak de elektrische aansluiting van uw afzuig-kap voordat u begint met de installatie van de schoorsteen. Schuif de schoorsteenplaten om het lichaam heen. Schroef de schoorsteen op de beschikbare schoorsteenbevestigingsplaten in de motorcabine. (Afbeelding 12)
Installeer het rookkanaal op de bevestigingsplaat van het rookkanaal, die vanaf de bovenste buitenranden aan de muur is bevestigd (Afbeelding 12).
5 installatie van het apparaat
5.6 Installatie van het Air Baffle (BHCA 64640 BH - BHCA 94640 BH - BHCA 94640 WH)
Tijdens het gebruik van de koolstofffilter wordt het luchtfilter bij uw toestel geleverd met als doel de lucht die met de koolstofffilter is gereinigd, weer vrij te maken van de geperforeerde plaats op de schoorsteen. Monteer het luchtschot zoals hieronder.
Er zit een lipje in het midden van de rookgasaansluitplaat. Plaats het middelste punt van dit lipje op de lijn die loodrecht op de muur is getekend. Lijn horizontaal uit en markeer de gaten waar de aansluitplaat met een pen wordt gemonteerd (Afbeelding 13/A, B).
Boor de gemarkeerde punten met ∅6mm boor en steek twee ∅6mm plastic deuvels in de geboorde gaten (Afbeelding 13/A, B).
Bevestig de rookgasaansluitplaat aan de wand met 3,9x22 schroeven (Afbeelding 13/A, B).
Voor de montage van het luchtkussen, boorpunten C, D, E, F met een ∅6mm boor en tik op de ∅6mm kunststof deuvels (Afbeelding 13).
Monteer de behuizing van de afzuigkap (Afbeelding 9).
-
Luchtfilter
-
Kunststof rookkanaal
Bevestig de plastic rookgasadapter, die in de verpakking zit, in de richting van het luchtgordijn. Vergrendel de rookgasadapter door deze in de richting van de pijl te draaien (Afbeelding 14).
5 installatie van het apparaat

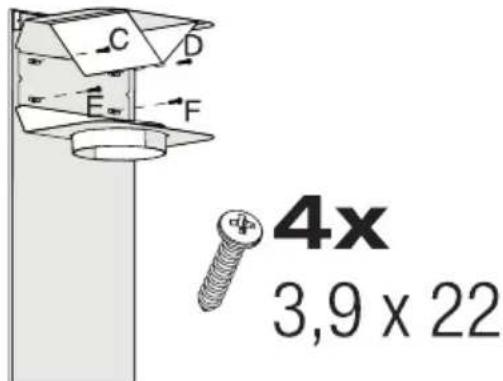

Monteer de luchtgroep met 3,9 x 22 schroeven van punt C, D, E, F die u al heeft voorbereid (Afbeelding15).
- Aluminium luchtuitlaatpijp
Maak de luchtuitblaaspijp montage (Afbeelding 16).
Aangezien kronkels en bochten in de aluminium buis zullen resulteren in een lager afzuigvermogen moet u kronkels en bochten zo veel mogelijk vermijden.
Installeer de schoorsteenplaten van de kap (Afbeelding 9)
6 Probleemoplossing
| Probleemoplossing Reden | Help | |
| Het product werkt niet. Controleer uw zekering. Uw zekering is mogelijk afgeslo-ten, schakel ze in. | ||
| Het product werkt niet. Controleer de elektrische aansluiting. De netspanning | moet tussen220-240 V bedragen. | |
| Het product werkt niet. Controleer de elektrische aansluiting. Controleer of de andere produc-ten in uw keuken werken. | ||
| De lamp werkt niet. Controleer de elektrische aansluiting. De netspanning moet tussen220-240 V bedragen. | ||
| De lamp werkt niet. Controleer de schakelaar van de lamp. De lampschakelaar moet in de"Aan" positie staan. | ||
| De lamp werkt niet. Controleer de lampen. De lampen van het product | mogen niet defect zijn. | |
| De luchtinlaat van het product is slecht. | Controleer het aluminium filter. Het aluminium oliefilter moet één maal per maand worden gewassen bij normaal gebruik. | |
| De luchtinlaat van het product is slecht. | Controleer het luchtuitlaat rookkanaal. Het luchtuitlaat rookkanaal moet in de "Aan" positie staan. | |
| De luchtinlaat van het product is slecht. | Controleer het koolstofffilter. Voor producten met koolstof-filters moet het filter normaal gezien elke drie maanden worden vervangen. | |
3.1 Kontrolli i pajisjes
5 Montimi i pajisjes
5 Montimi i pajisjes
5 Montimi i pajisjes
5 Montimi i pajisjes
5.6 Montimi i diafragmës së ajrit (BHCA 64640 BH - BHCA 94640 BH - BHCA 94640 WH)
5 Montimi i pajisjes
