BHCA94640WH - Kuchynský digestor BEKO - Bezplatný návod na obsluhu

Typ produktu	Dekoratívny digestor
Značka	Beko
Model	BHCA94640WH
Farba	Biela
Rozmery (Š x H x V)	896 x 380 x (min 750 - max 1130) mm
Sieťové napätie	220-240 V ~ 50 Hz
Výkon motora	210 W
Osvetlenie	2 x 3 W LED
Počet rýchlostí	3
Maximálny prietok vzduchu	623 m³/h
Typ tukového filtra	Umývateľný hliník
Uhlíkový filter	Voliteľný, výmena každé 3 mesiace
Minimálna vzdialenosť nad varnou doskou	65 cm
Priemer výstupu vzduchu	120/150 mm
Trieda izolácie	Trieda I
Funkcia automatického vypnutia	Áno
Ovládanie	Tlačidlá
Nastavenie potrubia	Áno, teleskopické
Inštalácia	Nástenná
Použitie	Domáce
Dodávané príslušenstvo	Potrubia, hmoždinky, skrutky, adaptér, deflektor vzduchu

Často kladené otázky - BHCA94640WH BEKO

Ako nainštalovať digestor Beko BHCA94640WH?

Inštaláciu musí vykonať autorizovaný servis. Pripevnite montážny plech na stenu, potom zaveste digestor pri dodržaní minimálnej vzdialenosti 65 cm nad varnou doskou. V prípade potreby pripojte odvodné potrubie.

Aká je minimálna vzdialenosť medzi digestorom a sporákom?

Minimálna vzdialenosť je 65 cm medzi nosnou plochou nádob a najnižšou časťou digestora.

Ako čistiť hliníkové tukové filtre?

Odoberte filtre stlačením zámku dopredu, potom ich umyte tekutým čistiacim prostriedkom alebo v umývačke riadu. Čistite ich aspoň raz za mesiac.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter je potrebné vymeniť každé 3 mesiace. Neumýva sa. Používajte iba originálne filtre.

Ako vymeniť LED žiarovku?

Odpojte spotrebič. Stlačte držiak žiarovky nadol, otočte ju proti smeru hodinových ručičiek a vyberte ju. Nainštalujte novú žiarovku 3 W, GZ10, 220-240V.

Čo robiť, ak digestor nefunguje?

Skontrolujte poistku, sieťové napätie (220-240 V) a či je zástrčka dobre zapojená. Ak iné spotrebiče fungujú, problém môže byť v digestore.

Ako aktivovať automatické vypnutie?

Stlačte tlačidlo požadovanej rýchlosti (1, 2 alebo 3) na viac ako 2 sekundy na aktiváciu 15-minútového časovača. Spotrebič sa automaticky vypne.

Je možné použiť digestor bez odvodného potrubia?

Áno, v režime recirkulácie. Nainštalujte uhlíkový filter a odstráňte klapky vo vnútri adaptéra potrubia. Filtrovaný vzduch bude recirkulovaný v miestnosti.

Aký je výkon osvetlenia?

Digestor je vybavený 2 LED žiarovkami po 3 W, so svetelným tokom 260 lm a teplotou farby 3000 K.

Ako nastaviť rýchlosti digestora?

Použite tlačidlá: 1 pre nízku rýchlosť (normálne podmienky), 2 pre strednú, 3 pre vysokú (intenzívne pachy). Opätovným stlačením rovnakého tlačidla vypnete.

NÁVOD NA OBSLUHU BHCA94640WH BEKO

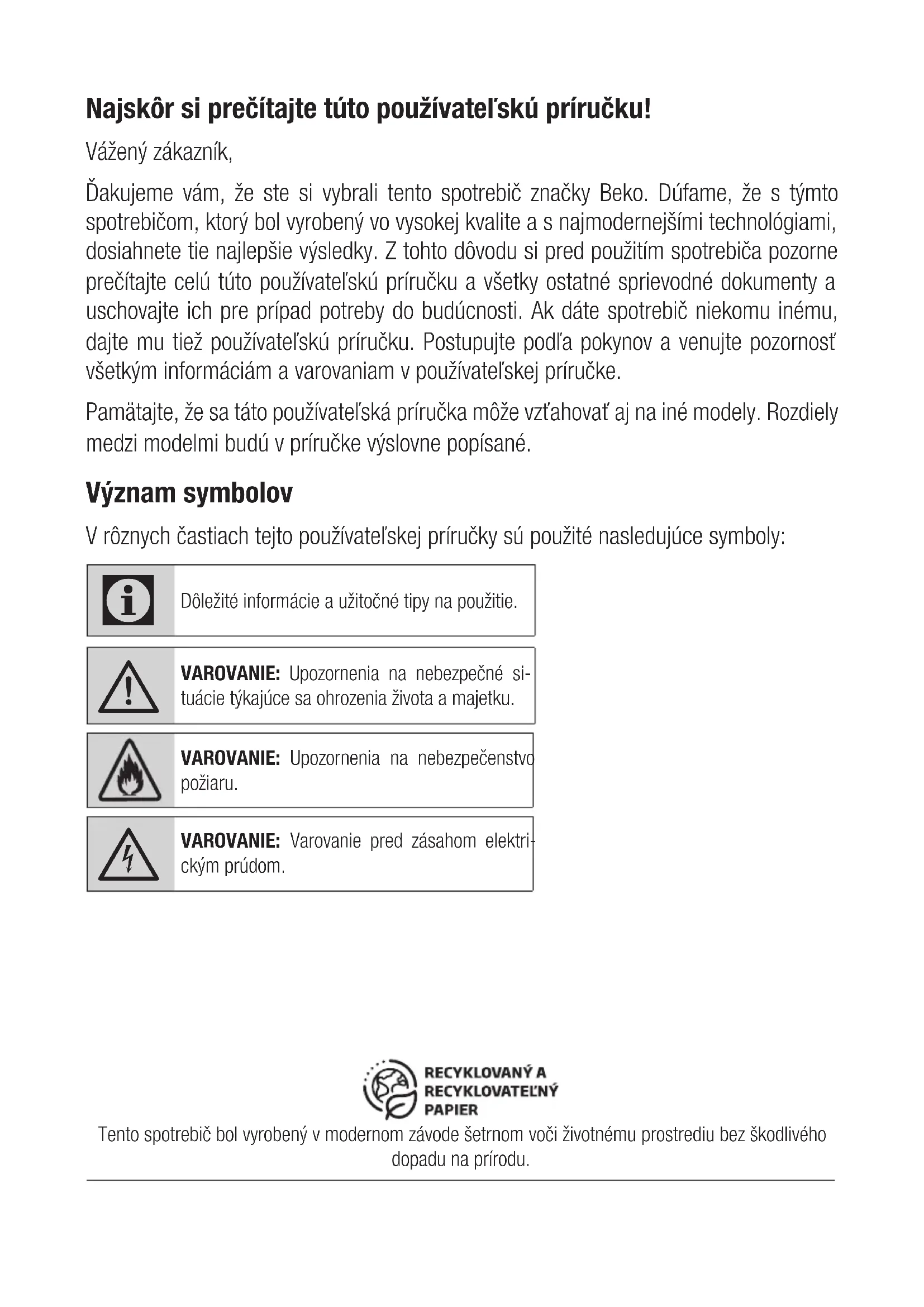

Najskôr si prečítajte túto používatel'skú príručku!

Vážený zákazník,

Ďakujeme vám, že ste si vybrali tento spotrebič značky Beko. Dúfame, že s týmto spotrebičom, ktorý bol vyrobený vo vysokej kvalite a s najmodernejšími technológiami, dosiahnete tie najlepšie výsledky. Z tohto dôvodu si pred použitím spotrebiča pozorne prečítajte celú túto používatel'skú príručku a všetky ostatné sprievodné dokumenty a uschovajte ich pre prípad potreby do budúcnosti. Ak dáte spotrebič niekomu inému, dajte mu tiež používatel'skú príručku. Postupujte podľa pokynov a venujte pozornosť všetkým informáciám a varovaniam v používatel'skej príručke.

Pamätajte, že sa táto používatel'ská príručka môže vzťahovať aj na iné modely. Rozdiely medzi modelmi budú v príručke výslovne popísané.

Význam symbolov

V rôznych častiach tejto používatel'skej príručky sú použité nasledujúce symboly:

Dôležité informácie a užitočné tipy na použitie.

VAROVANIE: Upozornenia na nebezpečné situácie týkajúce sa ohrozenia života a majetku.

VAROVANIE: Upozornenia na nebezpečenstvo požiaru.

VAROVANIE: Varovanie pred zásahom elektrickým prúdom.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

Dôležité bezpečnostné pokyny: Dôkladne si ich prečítajte a uschovajte pre nahliadnutie v budúcnosti Táto časť obsahuje bezpečnostné pokyny, ktoré pomôžu ochrániť pred zranením osôb, poškodením majetku, vznikom požiaru alebo pred zásahom elektrickým prúdom. Nedodržanie týchto pokynov zruší platnosť akejkoľvek záruky.

- Produkty Beko splňajú platné bezpečnostné štandardy. V prípade akéhokol'vek poškodenia spotrebiča alebo napájacieho kábla musí byť oprava alebo výmena vykonaná predajcom, servisným centrom alebo odborníkom z autorizovaného servisu, aby sa predišlo akémukol'vek nebezpečenstvu. Chybná alebo neodborná oprava môže pre užívateľa predstavovať nebezpečenstvo a riziko.

- Tento spotrebič je určený len na použitie v domácnostiach a podobných prostrediach, ako sú napríklad:

- kuchynky pre zamestnancov v obchodoch, kanceláriách a iných pracovných prostrediach, - budovy na farmách, - priestory pre klientov v hoteloch, moteloch a d'alších obytných prostrediach, - prostredia ubytovania typu Bed and Breakfast.

- Spotrebič používajte iba na určený účel, ako je popísané v tomto návode.

• Výrobca nenesie žiadnu zodpovednosť za žiadne škody spôsobené nesprávnou alebo nevhodnou inštaláciou alebo nevhodným používaním produktu.

- Tento spotrebič môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, vnemo-vými alebo mentálnymi schop-nosťami, prípadne nedostatkom skúseností a vedomostí, pokiaľ sú počas prevádzky spotrebiča pod náležitým dozorom alebo sú im dané inštrukcie o bezpečnom používaní spotrebiča a sú si ve-domí sprievodných rizík.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

• Detom nesmie byt dovolené hrat sa so spotrebičom. Deti bez dozoru nesmú vykonávat čistenie ani používatel'skú údržbu.
• Minimálna vzdialenost' medzi varnými plochami sporáka a najnižšou častou odsávača musí byt najmenej 65 cm.
• Ak sa v pokynoch pre plynový sporák uvádza väčšia vzdiale-nosť, musíte ju zohl'adnit'.
• Skontrolujte, či vaše napájanie zodpovedá informáciám uvedeným na štítku spotrebiča.
• Nikdy nepoužívajte spotrebič, ak je napájací kábel alebo samotný spotrebič poškodený.
• Zabráňte poškodeniu napájacieho kábla tým, že zabránite jeho pritlačeniu, ohýbaniu alebo odieraniu sa o ostré hrany. Napájací kábel udržujte mimo horúcich povrchov a otvoreného ohňa.
• Spotrebič zapájajte iba do uzemnenej zásuvky.

VAROVANIE: Spotrebič nepripá- jajte k elektrickej sieti, kým úplne nedokončíte inštaláciu.

• Spotrebič umiestnite tak, aby bola zástrčka vždy prístupná.
• Nedotýkajte sa lámp, ak boli v prevádzke po dlhý čas. Kedže sú horúce, mohli by ste si popáliť ruky.
• Dodržiavajte predpisy vydané kompetentnými úradmi týkajúce sa vypúšťania odsávaného vzduchu (toto neplatí pre použitie bez dymovodu).
• Váš spotrebič spustite len vtedy, ak je na varnej doske hrniec, panvica atd'. V opačnom prípade môže teplo spôsobit' deformáciu niektorých častí vášho spotrebiča.
• Varnú dosku vypnite pred tým, ako z nej zložíte hrniec, panvicu a pod.
• Na varnej doske nenechávajte horúci olej. Panvice s horúcim olejom môžu zapríčinit samovznietenie.
• Dávajte pozor na závesy a pri- krývky, kedže by olej pri tepelnej úprave mohol vzbíknut, napr. pri smažení.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

• Filter mastnoty sa musí vymieňať aspoň raz mesačne. Uhlíkový filter sa musí vymieňať aspoň každé 3 mesiace.
• Spotrebič musí byť čistený v súlade s používatel'skou príručkou. Ak čistenie nebolo vykonané v súlade s používatel'skou príručkou, môže hroziť nebezpečenstvo požiaru.

- Súčasné filtre nenahrádzajte materiálmi, ktoré nie sú ohňovzdorné.

- Používajte len originálne časti odporúčané výrobcom.

- Spotrebič nespúšťajte bez filtra a filtre nevyberajte počas prevádzky spotrebiča.

• V prípade, ak sa na spotrebiči objavia plamene, odpojte spotrebič aj zariadenia určené na varenie od elektrickej siete.
  • V prípade vzniku ohňa zakryte plamene a nikdy nepoužívajte vodné hasiace prístroje.
• Spotrebič odpojte pred každým čistením a v prípade, že ho ne-používate.

- Negativny tlak prostredia by nemal presiahnuť 4 Pa (4 x 10 bar), pokial' je digestor pre elektrickú varnú dosku v prevádzke súčasne so spotrebičmi fungujúcimi na inom type energie.

- V prostredí, kde je tento spotrebič používaný, musia byť výfuky zariadení fungujúcich na palivách, ako je olej alebo plyn, napr. izbové vykurovacie telesá, úplne oddelené alebo tieto zariadenia musia byť hermetického typu.

- Pri montáži dymovodu použite potrubie s priemerom 120 mm alebo 150 mm. Pripojenie cez potrubie musí byť čo najkratšie a mať čo najmenej kolien.

Nebezpečenstvo udusenia!

Všetky obaly uchovajte mimo do- sahu detí.

VÝSTRAHA: Prístupné časti sa počas súčasného používania so spotrebičmi na varenie môžu zahriat.

- Výfuk spotrebiča nesmie byť na-pojený na vzduchové potrubia, ktoré obsahujú iný dym.

1 Dôležité pokyny týkajúce sa bezpečnosti a životného prostredia

• Vetranie miestnosti môže byt nedostatočné, ak sa digestor pre elektrické varné dosky používa súčasne so zariadeniami využívajúcimi plyn alebo iné palivá (toto sa nevztahuje na zariadenia, ktoré vypúštajú vzduch spät do tej istej miestnosti).
• Predmety položené na spotrebič môžu spadnúť. Na spotrebič neklad’te žiadne predmety.
• Pod spotrebičom neflambujte.

VAROVANIE: Pred inštaláciou digestora odstráňte ochranné fólie.

• Počas prevádzky pod digestorom nikdy nenechávajte vysoké priame plamene.
• Fritézy sa musia počas používania nepretržite monitorovať: prehriaty olej môže vzplanúť.

1.2 Súlad so smernicou o OEEZ a likvidácia vyradeného produktu:

Tento symbol znamená to, že tento výrobok sa na konci jeho životnosti nesmie likvidovať spolu s iným domá-cím odpadom.

Použité spotrebiče sa musia odovzdat' na oficiálnych zberných miestach na recykláciu elektrických a elektronických zariadení. Obrátte sa na miestne úrady alebo na predajcu, u ktorého ste si výrobok zakúpili, a informujte sa o umiestnení zberných zariadení. Každá domácnosť zohráva dôležitú úlohu v obnove a recyklácii starých spotrebičov. Správna likvidácia starého spotrebiča pomáha predíst možným negativnym následkom pre životné prostredie a ľudské zdravie.

1.3 Súlad so smernicou RoHS

Výrobok, ktorý ste si zakúpili, vyhovuje smernici EÚ RoHS (2011/65/EÚ). Neobsahuje škodlivé ani zakázané materiály špecifikované v tejto smernici.

1.4 Informácie o balení

Obalové materiály tohto výrobku sú vyrobené z recyklovatel'ných materiálov v súlade s našimi Národnými environ- mentálnymi predpismi. Baliaci materiál

nelikvidujte spolu s domovým odpadom alebo inými druhmi odpadu. Odneste ich na zberné miesto baliaceho materiálu, určené miestnymi úradmi.

2 Všeobecný vzhľad

2.1 Prehl'ad

1. Vnútorný dymovod
2. Vonkajší dymovod
3. Hliníkový tukový filter (Za skleneným krytom)
4. Skleneným krytom
5. Kontrolný panel
6. Osvetlenie

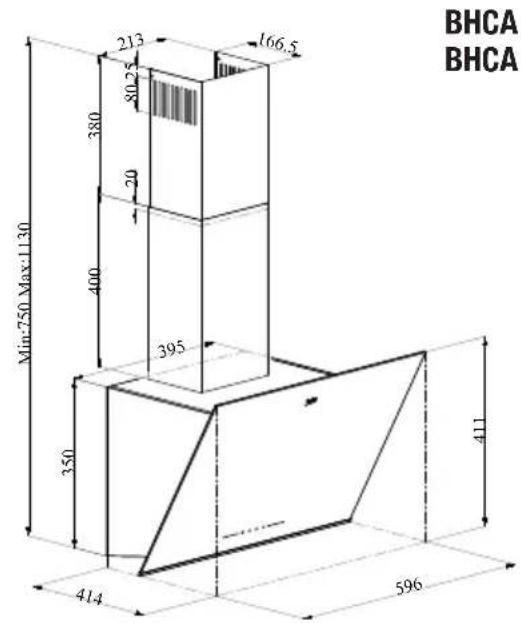

BHCA BHCA 213 166.5 80.25 380 20 400 395 350 411 414 596 Min:750 Max:1130

3 Prevádzka spotrebiča

3.1 Ovládanie zariadenia

KEY FUNKCIE
A: Zapnutie/vypnutie svetla	Stlačením tohto tlačidla môžete osvietiť varnú oblast. Pre vypnu-tie lampy stlačte tlačidlo znovu.
B: 1. Tlačidlo etapy	Prevádzkuje spotrebič pri prvej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti obrazovky sa vypne.
C: 2. Tlačidlo etapy	Prevádzkuje spotrebič pri druhej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti obrazovky sa vypne.
D: 3. Tlačidlo etapy	Prevádzkuje spotrebič pri tretej rýchlosti. Po opätovnom stlačení tohto tlačidla prístroj vypnete, stupeň rýchlosti obrazovky sa vypne.

3.2 Efektívne využitie z hl'adiska Úspory energie

- Pri používaní spotrebiča, upravte nastavenie rýchlosti podľa intenzity pary a zápachov, z dôvodu šetrenia energie.

- Používajte nízku rýchlosť (1-2) za obvyklých podmienok a vysokú rýchlosť (3) pri intenzívnom zápachu a pary.

- Lampy na odsávači sú umiestnené pre osvetlenie priestoru na varenie.

- Ich používanie na osvetlenie priestoru bude viest k zbytočným výdavkom energie a k nedosta-točnému osvetleniu.

• Váš spotrebič obsahuje motor, ktorý má premenlivú rýchlost.
• Pre lepšiu výkonnost odporúčame používať nízke rýchlosti za normálnych podmienok a vysoké rýchlosti v prípade silných zápachov a intenzívnych výparov.
• Spotrebič môžete spustit’ stlačením tlačidla požadovaného nastavenia rýchlosti. (B,C,D)
• Varnú zónu môžete osvetliť stlačením lampy. (A)

Váš prístroj má funkciu automatického zastavenia, ktorá umožňuje trochu vetrať a odstránit nežiaduce pachy a pary vo vnútri prostredia a po ukončení varenia sa automaticky vypne. Ak chcete povoliť funkciu automatického zastavenia, stlačte l'ubovoľné tlačidlo rýchlostného stupňa (B, C, D) na ovládacom paneli dlhšie ako 2 sekundy; aktivuje sa funkcia 15-minútového časovača. Ak je funkcia automatického zastavenia aktívna, stlačením toho istého tlačidla rýchlosti sa deaktivuje funkcia automatického zastavenia a motor spotrebiča sa zastaví. Táto funkcia je vypnutá, keď prepínate medzi rôznymi stupňami rýchlosti.

3 Prevádzka spotrebiča

3.5 Výmena žiaroviek

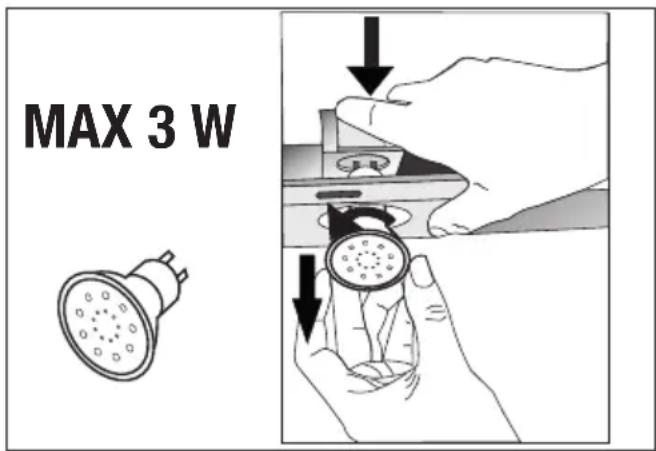

MAX 3 W

(Obrázok č. 3)

Vykonajte elektrické pripojenie spotrebiča. Váš spotrebič používa bodové LED svetlo 3W. Pri výme- ne žiaroviek zatlačte držiak smerom dozadu, otoč- te ho proti smeru hodinových ručičiek a vyberte ho smerom dole. Použite vyššie uvedenú operáciu dozadu a nainštalujte nové žiarovky (obrázok 3).

Žiarovka
Výkon žiarovky 3 W
Držiak / zásuvka GZ 10
Napätie žiarovky 220 - 240 V
Vel’kost' 53x50 mm
ILCOS kód DR/F3-220-240-GZ10-50-53
Svetelný tok 260 lm
Súvisiaca teplota farby	3000 K

Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti “F”.

3.6 Prevádzka s komínom

dza cez komínové

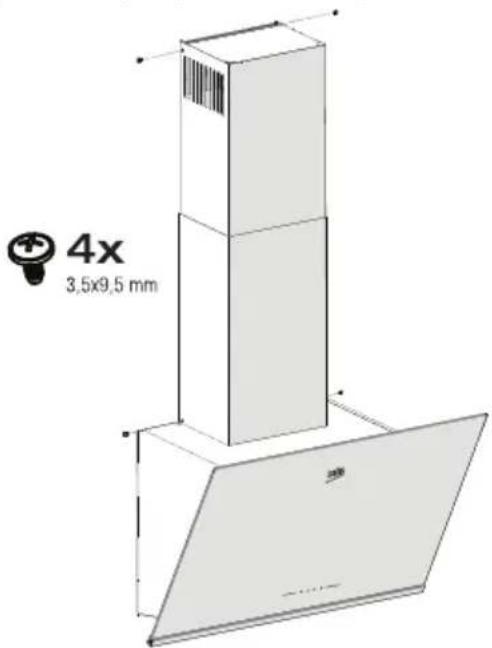

potrubie, ktoré je pripevnené k pripojovacej hlave na odsávači pár.

- Priemer komína musí byť rovnaký ako spojovací krúžok. V horizontálnych nastaveniach musí mať potrubie mierny sklon nahor (okolo 10 °), aby mohol vzduch l'ahko unikať z miestnosti.

3.7 Prevádzka bez komína

filter a recirkuluje v miestnosti. Uhlíkový filter sa používa, ked' nie je možné v dome použiť komín.

• Pri bezprúdovom používaní odstráňte klapky vo vnútri komínového adaptéra.
• Odstráňte hliníkové tukové kazety. Ak chcete nainštalovať uhlíkový filter, nasadťte filter na úchytky centrovaním na plastový kus na oboch stranách tela ventilátora. Dotiahnite ho otočením doprava alebo doľava.
  • Vymeňte hliníkový tukové filter.

4 Čistenie a údržba

4.1 Čistenie hliníkových tukových filtrov

Tento filter zadržuje častice oleja zo vzduchu. Hliníkové tukové filtre môžu pri umývaní zmenit' farbu; je to normálne a nevyžaduje výmenu hliníkových tukových filtrov.

• Hliníkový tukový filter zatlačte dopredu.
• Potom ho mierne potiahnite a vytiahnite (Obrázok 4). V opačnom prípade môžete filter ohnút. Hliníkové tukové filtre umyte a opláchnite tekutým čistiacim prostriedkom a vrátte hliníkové tukové filtre do svojich uložení vykonaním vyššie uvedených krokov v opačnom poradí. Tento filter zadržuje častice oleja zo vzduchu.

Hliníkové tukové filtre môžete umývať v umývačke riadu

VÝSTRAHA: V prípade normálneho používania vyčistite filter raz za mesiac.

Filtre na odstraňovanie zápachu obsahujú aktívne uhlie (aktívny karbón). V produkte musí byť inštalovaný tukový filter, bez ohľadu na to, či sú alebo nie sú používané filtre s aktivnym uhlím.

• Odstráňte hliníkové tukové filtre (Obrázok č. 4).
• Ak chcete vybrať uhlíkový filter, vyberte uhlíkový filter z jeho krytu jeho otočením proti smeru hodinových ručičiek z úchytky (Obrázok č. 5).
• Nainštalujte nový uhlíkový filter.
• Inštalácia hliníkového tukového filtra.

VÝSTRAHA

• Uhlíkový filter sa nesmie nikdy umývať.
  • Vymeňte uhlíkové filtre raz za 3 mesiace.
• Uhlíkový filter môžete získat' od autorizovaných servisov.

5 Inštalácia Spotrebiča

UPOZORNENIE: Pred začatím inš-talácie si prečítajte bezpečnostné pokyny v používatel'skej príručke.

UPOZORNENIE: Neinštalovanie skrutiek a stabilizátorov podľa týchto pokynov môže mať za následok úraz elektrickým prúdom.

Ak chcete nainštalovať odsávač pár, kontaktujte najbližšiu autorizovanú službu.

Zákazník je zodpovedný za prípravu umiestnenia a elektrickej inštalácie odsávača pár.

5.1 Pozícia spotrebiča

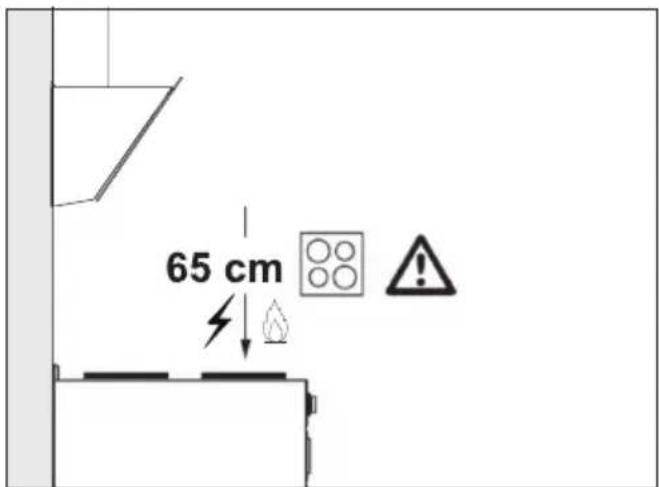

65 cm

(Obrázok č. 6)

• Pred zmontovaním zvážte vzdialenost' medzi sporákom a odsávačom. Táto vzdialenost' musí byť aspoň 65 cm (obrázok 6).
• U plynových sporákov sa musí merat' vzdialenost' od povrchu mriežky,
• pre elektrické sporáky od povrchu skla.

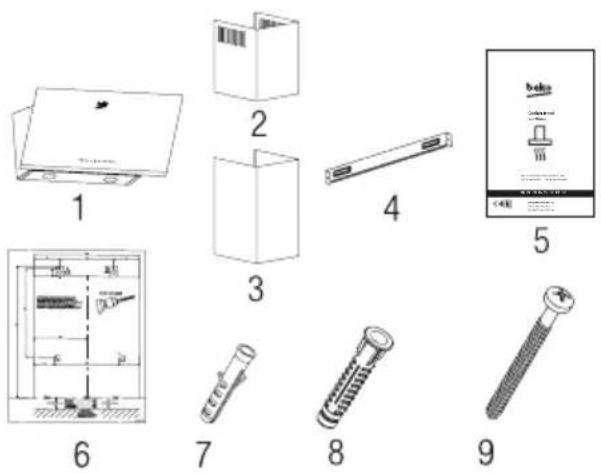

5.2 Inštalačné príslušenstvo

1. Výrobok
2. Vnútorný vzduchovod
3. Vonkajší vzduchovod
4. Komínová prípojová doska
5. Návod na použitie
6. Rozmery zostavy
7. 2x ∅6mm Plastová hmoždinka
8. 4x ∅8mm Plastová hmoždinka
9. 4x 4.8x50 Skrutka pre upevnenie na stenu
10. 2x 3.9x22 Skrutka prípojnej dosky vzducho- vodu
11. 4x 3.5x9.5 Skrutka na pripojenie vzduchovodu
12. Kovová komínová svorka
13. Plastový komínový adaptér 150/120 mm
14. Vzduchová clona
15. Plastový adaptér (odvádzač vzduchu)
    Informácie potrebné pre miesto vhodné miesto na inštaláciu odsávača pár, sú uvedené nižšie.

5.3 Inštalácia spotrebiča na stenu

• Stena musí byť plochý, rovný a musí mat' dostatočnú nosnost.
• Híbka navítaných otvorov musí byť v súlade s dížkou skrutiek.

5 Inštalácia Spotrebiča

- Dodané skrutky a hmoždinky sú vhodné pre tehlové steny. Pri ostatných stavebných materiáloch (napr. sadrokartón, doska, pórobetón) sa použijú vhodné upevňovacie hmoždinky a matice.

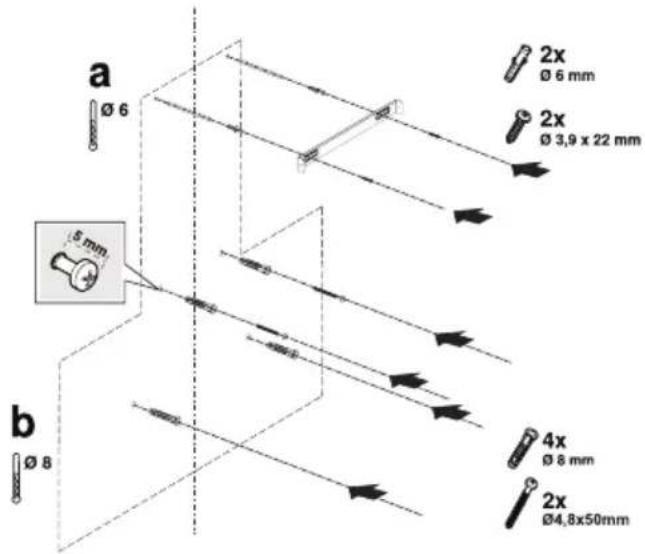

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø 8 mm 2x Ø4,8x50mm

(Obrázok č. 7)

VÝSTRAHA: Pred vřtaním sa uisti- te, že v tesnej blízkosti miest vřtania nie sú rozvody elektriny, plynu alebo vody.

Nakreslite strednú čiaru od stropu kolmo na dolný okraj odsávača.

Umiestnite inštalačnú šablónu, ktorá je súčasťou príslušenstva, na povrch, na ktorý sa má odsávač pár namontovať. Pri tejto činnosti dodržujte montážnu výšku odsávača pár (Obrázok č. 6).

Uprostred dosky na pripojenie komína sa nachádza jazýček. Umiestnite stredný bod tejto úchytky na čiaru, ktorá je nakreslená kolmo na stenu. Pri tejto činnosti nastavte odsávač pár podľa maximálnej výšky (Obrázok č. 1). Pomocou pera označte otvory komína, na ktoré sa pripevní doska na odvod vzduchu (Obrázok č. 7/a).

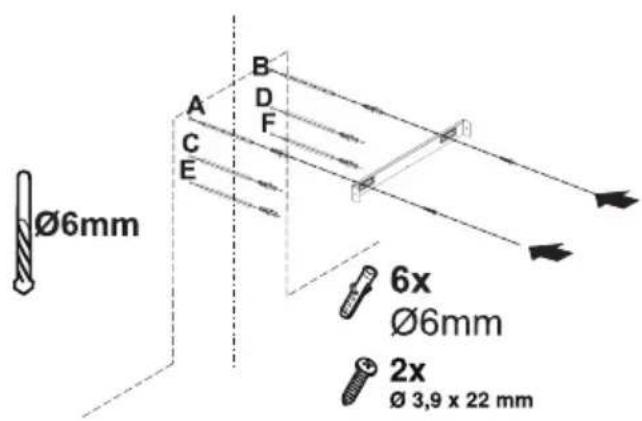

Vyvítajte označené body vrtákom ∅6mm, do vyvítaných otvorov vložte dve plastové hmoždinky ∅6mm (Obrázok č. 7/a). Dosku na pripojenie komína pripevnite na stenu pomocou skrutiek 3,9x22 (Obrázok 7/a).

Na zostavenie tela odsávača pár môžete pomocou ∅8 mm vrtáka vyvítať body A, B, C, D na montážnej šablóne a do týchto miest vložiť plastové hmoždinky 4,8 x 50 mm. ( Obrázok č. 7/ b).

2 dielna 4,8 x 50 závesná skrutka s vôlou 5 mm medzi hlavou skrutky a stenou ( obrázok č. 7/b).

1 2 A

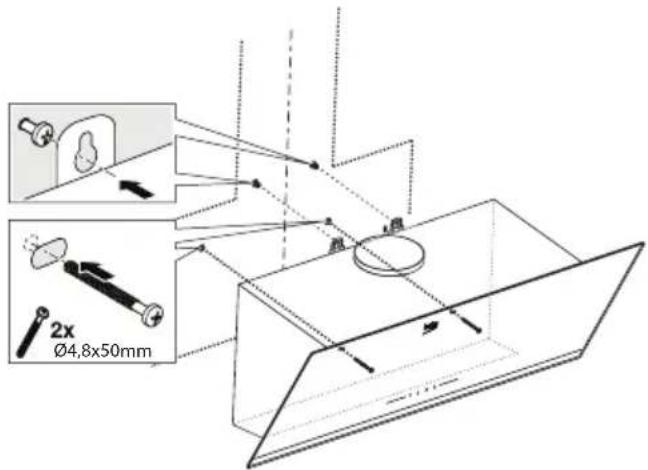

(Obrázok č. 8)

1. Závesná doska
2. Skrutka na pripojenie závesnej dosky

Ak chcete namontovať odsávač pár na stenu, povol'te skrutky na závesných doskách namontovaných na skrinke motora, vytiahnite ich a potom znova pripevnite (Obrázok č. 8/A).

Zapnite nasávacie sklo odsávača pár a vyberte hliníkový tukový filter (Obrázok č. 4).

Zaistite odsávač pár pomocou dvoch skrutiek 4.8x50 k stene cez montážny otvor na vnútornej strane spotrebiča (Obrázok č. 9).

5 Inštalácia Spotrebiča

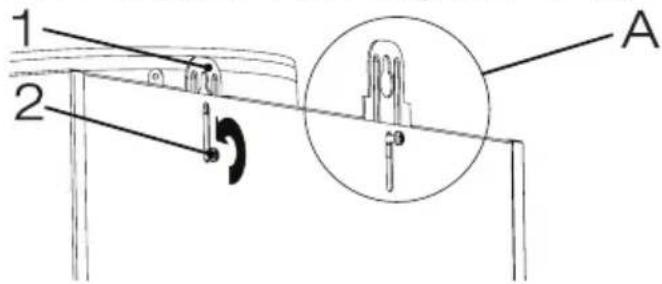

Vložte plastový čap (Obrázok č. 10/oblast' č. 2) do kolíkovej zásuvky na výduchu motora (Obrázok č 11/oblast' č.1). Potom zľahka ohnite klapku, aby ste vložili druhý kolík na klapku a druhý kolík vložte do jeho zásuvky (Obrázok č. 10).

Ak sa chystáte použit ∅ 120/150 mm plastový komínový adaptér, pripojte jeden koniec rúrky k tomuto adaptéru, ak ho nebudete používať, k priamemu výstupu na produkte. Pripojte druhý koniec rúry k vášmu komínu. Skontrolujte, či sú tieto dve spoje dostatočne pevné, aby sa nevysunuli, keď bude prístroj prevádzkovaný na plný výkon. Pri dotiahnutí svorky sa uistite, že klapky vo vnútri komína fungujú. Pripojte potrubie komínového vývodu mimo adaptér (Obrázok č. 12/a). Ak je spojovací kanál namontovaný vo vnútri adaptéra, nesmie dôjst k nasávaniu vzduchu, pretože komínová klapka, ktorá bráni spätnému toku vzduchu, zostane zatvorená (Obrázok č. 12/b). Dĺžka spojení rúr, ako aj počet kolien musí byť čo najmenší.

A: Výstupná rúra pre komín

B: Komínové svorky

C: Plastový komín

Ked' sú ventily zatvorené, potom prístroj nefunguje a zabraňuje vniknutiu vonkajšieho pachu a prachu.

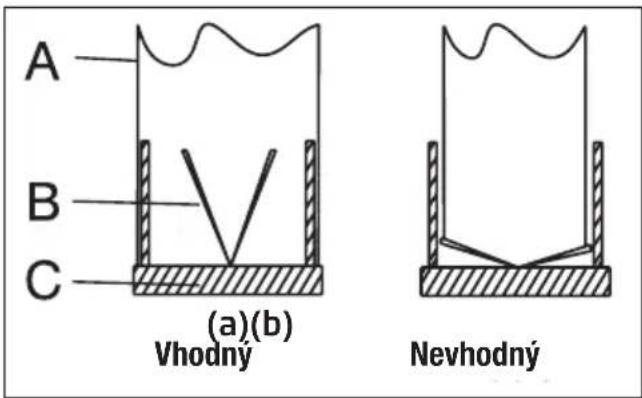

A B C (a)(b) Vhodný Nevhodný

(Obrázok č. 11)

5.5 Inštalácia odsávača do komína

Pred začatím inštalácie komína vykonajte elektrické pripojenie odsávača pár. Nasuňte komínové platne okolo tela odsávača. Zaskrutkujte komín na platne na upevnenie komína, ktoré sú k dispozícii v skrinke motora. (Obrázok č. 12).

Nainštalujte komín na dosku na upevnenie komína, ktorá je pripevnená k stene z jej horných vonkajších okrajov (Obrázok č. 12).

4x 3,5x9,5 mm

(Obrázok č. 12)

5 Inštalácia Spotrebiča

5.6 Inštalácia vzduchovej clony (BHCA 64640 BH - BHCA 94640 BH - BHCA 94640 WH)

Počas používania s uhlíkovým filtrom sa so zariadením dodáva vzduchová clona s cieľom opätovne uvolňnit’ vzduch, ktorý sa čistí uhlíkovým filtrom, z perforovaného otvoru umiestneného na komíne. Zostavte usmerňovač vzduchu ako je uvedené nižšie.

Ø6mm A B D F C E 6x Ø6mm 2x Ø 3,9 x 22 mm

(Obrázok č. 13)

Uprostred dosky na pripojenie komína sa nachá-dza jazýček. Umiestnite stredný bod tejto úchytky na čiaru, ktorá je nakreslená kolmo na stenu. Zarovnajte vodorovne a označte otvory, na ktoré sa pripojovacia platňa pripevní pomocou pera (Obrázok č. 13/A, B).

Dosku na pripojenie komína pripevnite na stenu pomocou skrutiek 3,9x22 (Obrázok č. 13/A, B).

Pri montáži vzduchovej priehradky vyvítajte body C, D, E, F vrtákom ∅6 mm a vložte plastové hmoždinky ∅6 mm (obrázok č. 13).

Zostavte telo odsávača pár (Obrázok č. 9).

1 2

(Obrázok č. 14)

1. vzduchová clona
2. plastový komín

Pripojte plastový komínový adaptér, ktorý je súčasťou balenia, v smere k usmerňovača vzduchu. Adaptér komína zaistite jeho otočením v sme re šípky (Obrázok 14).

C D E F 4x 3,9 x 22

(Obrázok č. 15)

Zostavte skupinu usmerňovačov vzduchu s 3,9 x 22 skrutkami z bodov C, D, E, F, ktoré ste už pri-pravili (obrázok 15).

5 Inštalácia Spotrebiča

1. Hliníková výstupná trubica vzduchu

Vytvorte zostavu potrubia na výstup vzduchu (Obrázok č. 16).

Zvraty a ohyby hliníkovej rúry budú mať za následok zníženie výkonu nasávania vzduchu, vyhnite sa používaniu krútení a ohýbaní, ako je to len možné.

6 Odstraňovanie problémov

Odstraňovanie problémov Príčina Pomoc
Zariadenie nefunguje. Skontrolujte svoje poistky. Poistka môže byť	vypálená, skontrolujte a obnovte ju.
Zariadenie nefunguje. Skontrolujte elektrické pripojenie. Sieťové napätie musí byť medzi 220 a 240 V.
Zariadenie nefunguje. Skontrolujte elektrické pripojenie. Skontrolujte, či vo vašej kuchyni funguje iný spotrebič.
Osvetľovacie svetlo nefunguje.	Skontrolujte elektrické pripojenie. Sieťové napätie musí byť medzi 220 a 240 V.
Osvetľovacie svetlo nefunguje.	Skontrolujte spínač žiarovky. Prepínac lampy musí byť v polohe "zapnuté".
Osvetľovacie svetlo nefunguje.	Skontrolujte žiarovky. Svetidlá zariadenia sa musia rozsvietit'.
Prívod vzduchu do zariadenia nie je dostatočný.	Skontrolujte hliníkový filter. Za normálnych prevádzkových podmienok sa musí hliníkový filter čistiť najmenej raz za mesiac.
Prívod vzduchu do zariadenia nie je dostatočný.	Skontrolujte vývod vzduchu z komína.	Komín pre odvod vzduchu musí byť v polohe „zapnutý“.
Prívod vzduchu do zariadenia nie je dostatočný.	Skontrolujte uhlíkový filter. Filtre spotrebičov s uhlíkovými filtrami sa za normálnych podmienok wymieňajú raz za každé 3 mesiace.
