Vrsta izdelka	Okrasna napa
Znamka	Beko
Model	BHCA94640WH
Barva	Bela
Mere (Š x G x V)	896 x 380 x (min 750 - maks 1130) mm
Napajalna napetost	220-240 V ~ 50 Hz
Moč motorja	210 W
Osvetlitev	2 x 3 W LED
Število hitrosti	3
Maksimalni pretok zraka	623 m³/h
Vrsta maščobnega filtra	Aluminij, pralen
Ogljeni filter	Izbirno, zamenjava vsake 3 mesece
Najmanjša razdalja nad kuhalno ploščo	65 cm
Premer odvoda zraka	120/150 mm
Izolacijski razred	Razred I
Funkcija samodejnega izklopa	Da
Upravljanje	Tipke na pritisk
Nastavitev kanala	Da, teleskopsko
Namestitev	Stenska
Uporaba	Gospodinjska
Priložena dodatna oprema	Kanali, vložki, vijaki, adapter, deflektor zraka

Pogosto zastavljena vprašanja - BHCA94640WH BEKO

Kako namestiti napo Beko BHCA94640WH ?

Namestitev mora opraviti pooblaščen servis. Pritrdite pritrdilno ploščo na steno, nato obesite napo, pri čemer upoštevajte najmanjšo razdaljo 65 cm nad kuhalno ploščo. Po potrebi priključite odvodni kanal.

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Najmanjša razdalja je 65 cm med površino podpore posod in najnižjim delom nape.

Kako očistiti aluminijaste maščobne filtre?

Odprite filtre tako, da potisnete zapah naprej, nato jih operite s tekočim detergentom ali v pomivalnem stroju. Očistite jih vsaj enkrat na mesec.

Kdaj zamenjati ogljeni filter?

Ogljeni filter je treba zamenjati vsake 3 mesece. Ne pere se. Uporabljajte samo originalne filtre.

Kako zamenjati LED žarnico?

Odklopite napravo. Potisnite nosilec žarnice navzdol, zavrtite jo v nasprotni smeri urinega kazalca, da jo odstranite. Namestite novo žarnico 3 W, GZ10, 220-240V.

Kaj storiti, če napa ne deluje?

Preverite varovalko, omrežno napetost (220-240 V) in ali je vtič pravilno priključen. Če druge naprave delujejo, je težava morda v napi.

Kako vklopiti samodejni izklop?

Pritisnite gumb želene hitrosti (1, 2 ali 3) za več kot 2 sekundi, da aktivirate časovnik za 15 minut. Naprava se bo samodejno izklopila.

Ali lahko napo uporabljamo brez odvodnega kanala?

Da, v načinu kroženja. Namestite ogljeni filter in odstranite zaklopke v notranjosti adapterja kanala. Filtrirani zrak bo ponovno krožil v prostoru.

Kakšna je moč osvetlitve?

Napa je opremljena z 2 LED žarnicama po 3 W, s svetlobnim tokom 260 lm in barvno temperaturo 3000 K.

Kako nastaviti hitrosti nape?

Uporabite gumbe: 1 za nizko hitrost (normalni pogoji), 2 za srednjo, 3 za visoko (intenzivne vonjave). Ponovno pritisnite isti gumb, da izklopite.

NAVODILA ZA UPORABO BHCA94640WH BEKO

3.4 Automatsko zaustavljanje

Vaš uređaj ima funkciju automatskog zaustavljanja, što mu omogućava da se ventilira još malo i ukloni neželjene mirise i paru iz okoline i automatski se isključi nakon završetka kuhanja. Da biste omogućili funkciju automatskog zaustavljanja, pritisnite dugme za bilo koji stepen brzine (B, C, D) na upravljačkoj ploči duže od 2 sekunde; aktivira se značajka 15-minutnog mjerača vremena. Kada je aktivna funkcija automatskog zaustavljanja, pritiskom na dugme za istu brzinu onemogućit će se funkcija automatskog zaustavljanja i motor uređaja će se zaustaviti. Ova se značajka onemogućava kad prebacate između različitih stupnjeva brzine.

Ako želite da se uređaj automatski zaustavi, morate ponovno omogućiti značajku automatskog zaustavljanja.

3.5 Zamjena lampice

MAX 3 W

(Slika 3)

C: Plastični dimnjak

Ventili su zatvoreni kada uređaj ne radi te sprječavaju da mogući vanjski miris i prašina ulaze spolja.

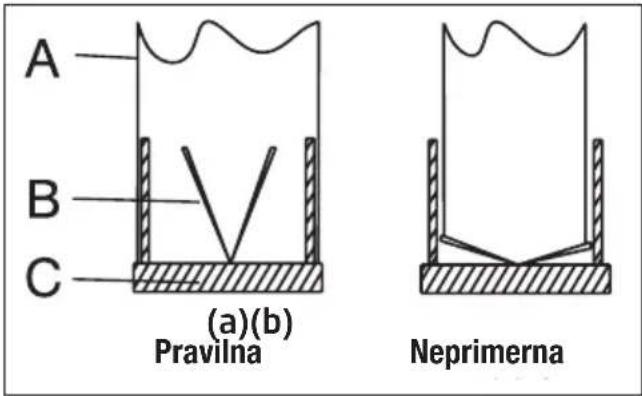

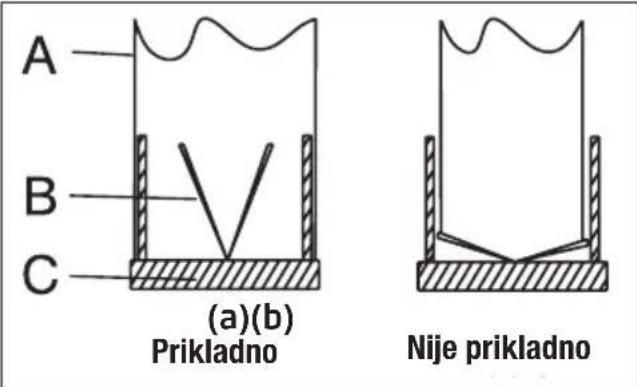

A B C (a)(b) Prikladno Nije prikladno

(Slika 11)

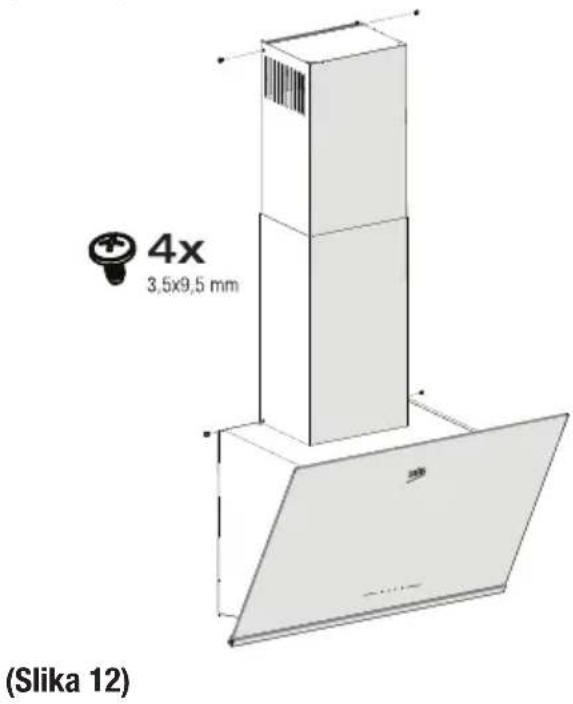

5.5 Ugradnja nape na dimnjak

Prije nego što započnete ugradnju dimnjaka, obezbijedite električni priključak za aspirator. Gurnite ploče dimnjaka oko kućišta aspiratora. Privijte dimnjak na pričvrsne ploče dimnjaka dostupne na kabini motora. (Slika 12).

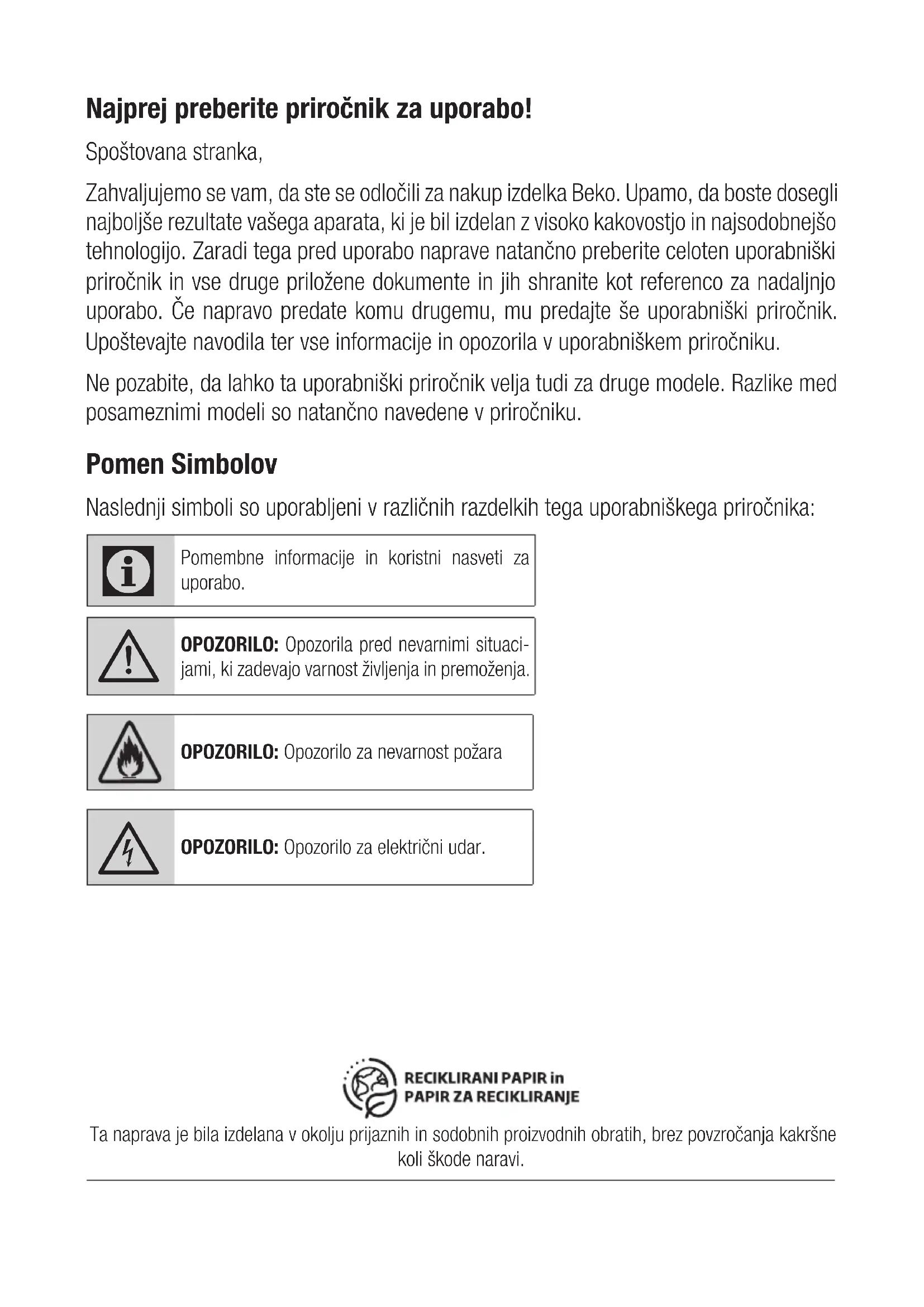

Najprej preberite priročnik za uporabo!

Spoštovana stranka,

Zahvaljujemo se vam, da ste se odločili za nakup izdelka Beko. Upamo, da boste dosegli najboljše rezultate vašega aparata, ki je bil izdelan z visoko kakovostjo in najsodobnejšo tehnologijo. Zaradi tega pred uporabo naprave natančno preberite celoten uporabniški priročnik in vse druge priložene dokumente in jih shranite kot referenco za nadaljnjo uporabo. Če napravo predate komu drugemu, mu predajte še uporabniški priročnik. Upoštevajte navodila ter vse informacije in opozorila v uporabniškem priročniku.

Ne pozabite, da lahko ta uporabniški priročnik velja tudi za druge modele. Razlike med posameznimi modeli so natančno navedene v priročniku.

Pomen Simbolov

Naslednji simboli so uporabljeni v različnih razdelkih tega uporabniškega priročnika:

Pomembne informacije in koristni nasveti za uporabo.

OPOZORILO: Opozorila pred nevarnimi situacijami, ki zadevajo varnost življenja in premoženja.

OPOZORILO: Opozorilo za nevarnost požara

OPOZORILO: Opozorilo za električni udar.

RECIKLIRANI PAPIR in PAPIR ZA RECIKLIRANJE

Ta naprava je bila izdelana v okolju prijaznih in sodobnih proizvodnih obratih, brez povzročanja kakršne koli škode naravi.

1 Pomembna navodila za varnost in okolje

1.1 Splošna varnost

Pomembna varnostna navodila Pozorno preberite in hranite za referenco v prihodnje Ta razdelek vsebuje varnostna navodila, ki vam bodo pomagala zaščititi pred nevarnostjo požara, električnega udara, izpostavljenosti mikrovalovne energije, osebnih poškodb ali materialne škode. Neupoštevanje teh navodil lahko razveljavi kakršno koli garancijo.

- Beko izdelki ustrezajo veljavnim varnostnim standardom; v primeru kakršnih koli poškodb na napravi ali napajalnem kablu, jih mora popraviti ali zamenjati prodajalec, servisni center ali specialist in pooblaščeni servis, da se izognete kakršni koli nevarnosti. Neustrezna ali nekvalificirana popravila so lahko nevarna in povzročijo tveganje za uporabnika.

- Ta aparat je namenjen za upo-rabo v gospodinjskih in podobnih aplikacijah, kot so:

• Kuhinjske površine osebja v trgovinah, pisarnah in drugih delovnih okoljih;

• Kmečke hiše

• Stranke v hotelih in drugih stanovanjskih okoljih;

• Garni hoteli.

- Napravo uporabljajte samo za predvideni namen, kot je opisano v tem priročniku.

• Proizvajalec ne more biti odgovoren za škodo, nastalo zaradi nepravilne namestitve ali zlorabe izdelka.
• Otroci od 8. leta starosti ter osebe z zmanjšanimi telesnimi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja lahko napravo uporabljajo le, če so pod nadzorom ali pa so prejele ustrezna navodila glede varne uporabe naprave in razumejo nevarnosti, ki so povezane z njeno uporabo.

- Otroci se ne smejo igrati z na-pravo. Čiščenje in vzdrževanje uporabnikov ne smejo izvajati otroci brez nadzora.

- Najmanjša razdalja med pod-porno površino kuhalnih plošč na kuhalni plošči in najnižjim delom izdelka mora biti najmanj 65 cm.

1 Pomembna navodila za varnost in okolje

• Če navodila za vgradnjo plinske kuhalne plošče določajo večjo razdaljo, je to treba upoštevati.
• Prepričajte se, da vaše napajalno omrežje ustreza podatkom, na-vedenim na tipski plošči naprave.
• Naprave nikoli ne uporabljajte, če sta električni kabel ali naprava poškodovana.
• Preprečite poškodbe napajal-nega kabla, tako da ga ne stisnete, upognete ali drgnete po ostrih robovih. Električni kabel hranite stran od vročih površin in odprtega ognja.
• Napravo uporabljajte samo z ozemljeno vtičnico.

OPOZORILO: Naprave ne priključujte na električno omrežje, dokler namestitev ni popolnoma končana.

- Napravo namestite tako, da je vtič vedno dostopen.

- Ne dotikajte se svetilk, če so že dolgo obratovale. Lahko vam opečejo roke, saj bodo vroče.

- Upoštevajte predpise, ki jih določijo pristojni organi o odvajanju izpušnega zraka (to opozorilo ne velja za uporabo brez ventilacijske cevi).

• Upravljajte z napravo, potem ko na kuhalno ploščo postavite lonec, ponev itd., V nasprotnem primeru lahko visoka toplota povzroči deformacijo v nekaterih delih izdelka.
• Preden vzamete lonec, ponev itd., Izklopite kuhalno ploščo.
• Na kuhalni plošči ne puščajte vročega olja. Ponev z vročim oljem lahko povzroči samo zgo-revanje.
• Bodite pozorni na zavese in prevleke, saj se lahko olje med kuhanjem hrane, kot je krompirček, vname.
• Mastni filter morate zamenjati vsaj mesečno. Ogljikov filter je treba zamenjati vsaj vsake 3 mesece.
• Izdelek je treba očistiti v skladu z navodili za uporabo. Če čiščenje ni bilo izvedeno v skladu z navodili za uporabo, lahko pride do nevarnosti požara.
• Namesto trenutnega filtra ne uporabljajte filtrov, ki niso odporni na ogenj.

1 Pomembna navodila za varnost in okolje

• Uporabljajte samo originalne dele ali dele, ki jih priporoča proizvajalec.
• Izdelka ne uporabljajte brez filtra in ne odstranjujte filtrov med de-lovanjem izdelka.
• V primeru, da se začne plamen, izklopite napajanje izdelka in ku-halne naprave.
• Če se začne plamen, ga pokrijte in nikoli ne uporabljajte vode za gašenje.
• Napravo izklopite pred vsakim čiščenjem in ko je ne uporabljate.
• Negativni tlak v okolju ne sme presegati 4 Pa (4 x 10 barov), medtem ko napa za električno kuhalno ploščo in naprave deluje na drugi vrsti energije, vendar elektrika deluje hkrati.
  • V okolju, kjer uporabljate aparat, mora biti izpuh naprav, ki delujejo na kurilno olje ali plin, na primer grelec za prostore, popolnoma izoliran ali naprava mora biti hermetičnega tipa.

- Pri priključitvi ventilacijske cevi uporabljajte cevi s premerom 120 ali 150 mm. Cevni priključek mora biti čim krajši in imeti čim manj komolcev.

Nevarnost zadušitve! Embalažni material hranite izven dosega otrok.

POZOR: Pri uporabi s kuharskimi napravami lahko dostopni deli postanejo vroči.

- Izhodna cev izdelka ne sme biti povezana z zračnimi kanali, ki vključujejo drug dim.

- Prezračevanje v prostoru morda ni zadostno, če se napa za električno kuhalno ploščo uporablja hkrati z napravami, ki delujejo na plin ali druga goriva (to ne velja za naprave, ki v prostor odvajajo samo zrak).

- Predmeti, postavljeni na izdelek, lahko padejo. Na izdelek ne pos-tavljajte nobenih predmetov.

OPOZORILO: Pred namestitvijo Nape odstranite zaščitne folije.

- Nikoli ne puščajte visoko odpr-tega ognja pod napo, ko deluje

1 Pomembna navodila za varnost in okolje

- Friteze z globoko vsebnostjo maščobe je treba med uporabo nenehno nadzorovati: pregreto olje lahko vname plamen.

1.2 Skladnost z direktivo o OEEO in odstranjevanje odpadkov:

Izdelek je v skladu z Direktivo EU OEEO (2012/19/EU). Ta izdelek ima klasifikacijski simbol za odpadno električno in elektronsko opremo (OEEO).

Ta simbol pomeni, da tega izdelka ob koncu življenjske dobe ne smete odlagati skupaj z drugimi gospodinjskimi odpadki. Rabljeno napravo je treba vrniti v uradno zbirno mesto za recikliranje električnih in elektronskih naprav. Če želite najti te sisteme zbiranja, se obrnite na lokalne organe ali prodajalca, kjer je bil izdelek kupljen. Vsako gospodinjstvo ima pomembno vlogo pri predelavi in recikliranju starega aparata. Ustrezno odlaganje uporabljene naprave pomaga pri varstvu pred morebitnimi negativnimi vplivi na okoljevarstvo in zdravje človeka.

1.3 Skladnost z direktivo RoHS

Izdelek, ki ste ga kupili, je skladen z direktivo EU RoHS (2011/65/EU). Ne vsebuje škodljivih in pre-povedanih materialov, določenih v Direktivi.

1.4 Podatki o embalaži

Embalažni materiali izdelka so izdelani iz materialov, ki jih je mogoče reciklirati, v skladu z našimi Nacionalnimi predpisi o okolju. Embalažnega materiala ne odložite skupaj z gospodinjskimi ali drugimi odpadki. Odnesite ga na zbirna mesta za embalažni material, ki so jih določile lokalne oblasti.

2 Splošen videz

2.1 Pregled

2.2 Tehnični podatki

Model BHCA 64640 B	BHCA 64640 BH	BHCA 94640 BHBHCA 94640 WH
Napajalna napetost 220-240V ~ 50 Hz
Moč žarnice 2x3 W
Moč motorja 210 W
Stopnja pretoka – 3. stopnja 631 m3/h 623 m3/h
Izolacijski razred motorja Razred F
Izolacijski razred Razred I

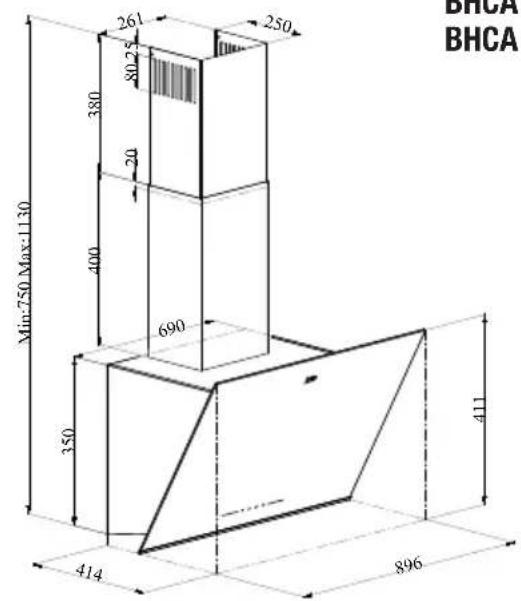

BHCA BHCA 213 166.5 80.25 380 20 400 395 350 411 414 596 Min:750 Max:1130

(Slika 1)

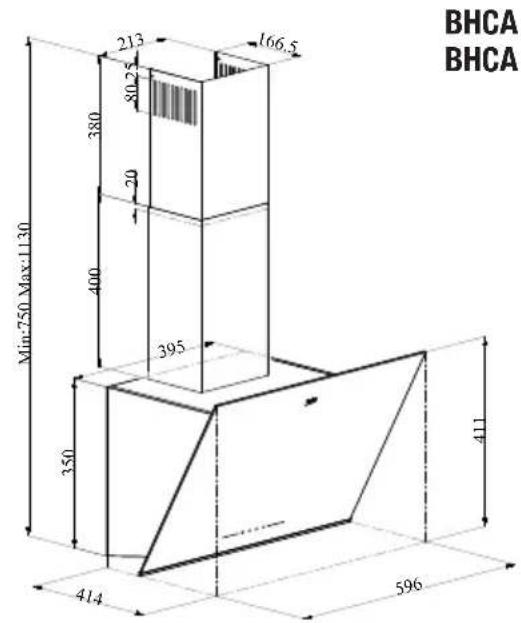

BHCA BHCA 261 250 80.25 380 20 400 690 350 411 414 896 Min-750 Max-1130

(Slika 2)

BHCA 64640 B

BHCA 64640 BH

BHCA 94640 BH

BHCA 94640 WH

3 Delovanje naprave

TIPKA FUNKCIJA
A : Vklop/izklop osvetlitve	Za osvetlitev kuhalnega mesta pritisnite ta gumb. Ponovno pritisnite ta gumb, da izklopite lučko.
B : 1. Gumb za stopnjo	Naprava deluje s 1. hitrostjo.Ko znova pritisnete ta gumb, da izklopite napravo, se prikazana hitrosti izklopi.
C : 2. Gumb za stopnjo	Naprava deluje z 2. hitrostjo.Ko znova pritisnete ta gumb, da izklopite napravo, se prikazana hitrosti izklopi.
D : 3. Gumb za stopnjo	Naprava deluje s 3. hitrostjo.Ko znova pritisnete ta gumb, da izklopite napravo, se prikazana hitrosti izklopi.

3.2 Energijsko učinkovita uporaba

• Med delovanjem aparata prilagodite nastavitev hitrosti glede na količino pare in intenzivnost vonja, da zmanjšate porabo energije.
• V običajnih razmerah uporabljajte nizki hitrosti (1–2), pri veliki količini pare in močnem vonju pa uporabljajte visoko hitrost (3).
• Lučke na napi so namenjene osvetlitvi kuhal-nega mesta.
• Če jih uporabljate za osvetlitev prostora, lahko pride do nepotrebne porabe energije in nezadostne osvetlitve.

3.3 Delovanje nape

• Aparat je opremljen z motorjem, ki ima različne hitrosti.
• Za boljšo učinkovitost priporočamo, da v običajnih razmerah uporabljate nizke hitrosti, pri veliki

količini pare in močnem vonju pa visoko hitrost.

• Aparat lahko vklopite tako, da pritisnete gumb za nastavitev želene hitrosti. (B,C,D)
• Za osvetlitev kuhalnega mesta pritisnite lučko. (A)

3.4 Samodejna zaustavitev

Vaša naprava ima funkcijo samodejne zaustavitve, ki vam omogoča, da prostor malce bolj prezračite in odstranite neželen vonj ter veliko količino pare v okolju, po koncu kuhanja pa jo samodejno izklopi- te. Da omogočite funkcijo samodejne zaustavitve, pritiskajte katerikoli gumb (B, C, D) za nastavitev hitrosti na nadzorni plošči dlje kot za 2 sekundi; aktivirala se bo funkcija 15-minutnega merilnika časa. Ko je funkcija samodejne zaustavitve aktiv- na, bo pritisk istega gumba za nastavitev hitrosti onemogočil funkcijo samodejne zaustavitve in motor naprave se bo ustavil. Ta funkcija je onemo- gočena, ko preklapljate med različnimi hitrostmi.

Če želite, da se naprava zaustavi, morate znova omogočiti funkcijo samodejne zaustavitve.

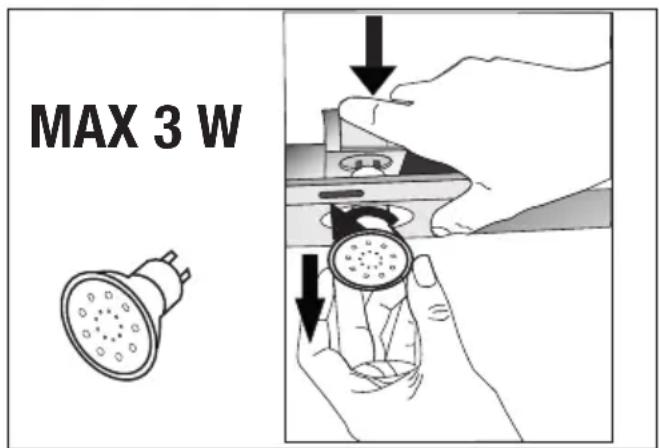

3.5 Zamenjava lučke

MAX 3 W

(Slika 3)

Izvedite električne povezave aparata. Vaša naprava uporablja 3W točkovno LED-lučko. Da zamenjate žarnice, potisnite z zadnje strani navzdol držalo, ga zavrtite v nasprotni smeri urnega kazalca in od-

3 Delovanje naprave

stranite v smeri navzdol. Slika Za namestitev nove žarnice postopek opravite v obratni smeri (Slika 3).

Žarnica
Moč žarnice 3 W
Držalo/vtičnica GZ	10
Napetost žarnice 2	20 - 240 V
Velikost 53x50 mm
Koda ILCOS DR/F3-	220-240-GZ10-50-53
Svetlobni tok 260 lm
Korelirana barvna tempera-tura	3000 K

Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti "F".

3.6 Delovanje s priklopom na dimni kanal

vaja skozi dimni kanal, ki je pritrjen na priključno glavo nape.

- Premer dimnega kanala mora biti enak kot obroč priklopa. V vodoravni postavitvi mora imeti cev naklon nekoliko navzgor (okrog 10°), da zrak z lahkoto zapusti prostor.

skozi ogleni filter in ponovno kroži po prostoru. Ogljikov filter se uporabi, ko v hiši ni mogoče uporabiti dimnega kanala.

- Pri uporabi brez dimnega kanala odstranite lo- pute v adapterju dimnega kanala.

- Odstranite aluminijasti filter za maščobo. Da namestite ogleni filter, ga namestite na oznake

tako, da ga na vsaki strani ohišja nape postavite na plastičen del. Zategnite ga tako, da ga obrnete desno ali levo.

- Zamenjajte aluminijasti filter za maščobo

4 Čiščenje in vzdrževanje

Pred čiščenjem in vzdrževanjem odklopite izdelek ali izklopite stikalo.

4.1 Čiščenje aluminijastega filtra za maščobo

Ta filter zadržuje oljne delce v zraku. Aluminijasti maščobni filtri lahko med pranjem spremenijo barvo; to je normalno in ne zahteva zamenjave aluminijastega filtra za maščobo.

• Pritisnite zaklep aluminijastega filtra za maščobo naprej.
• Nato ga malce povlecite navzdol in navzven (Slika 4). V nasprotnem primeru ga lahko zvijete. Umijte in splaknite aluminijasti filter za maščobo s tekočim detergentom in ga zamenjajte po zgoraj opisanem postopku v obratni smeri. Ta filter zadržuje oljne delce v zraku.

Svoj aluminijasti filter za maščobo lahko umijete v pomivalnem stroju.

POZOR: V primeru običajne uporabe filter očistite enkrat na mesec.

4.2 Zamenjava oglenih filtrov

Filtri za odstranjevanje neprijetnih vonjav vsebujejo oglje (aktivni ogljik). Aluminijasti maščobni filter je treba namestiti v izdelek, ne glede na to, ali uporabljate ogljeni filter.

• Odstranite aluminijasti filter za maščobo (slika 4).
• Da odstranite ogleni filter, ga vzemite iz ohišja tako, da ga zasukate v nasprotni smeri (Slika 5).
• Namestite novi ogleni filter.
• Namestite aluminijasti filter za maščobo.

POZOR

• Oglenega filtra nikoli ne umivajte.
• Ogleni filter zamenjate enkrat na tri mesece.
• Ogleni filter lahko kupite pri poo-blaščenih prodajalcih.

5 Namestitev naprave

OPOZORILO: Pred začetkom name- stitev preberite varnostne informaci- je v uporabniškem priročniku.

OPOZORILO: Če naprave ne name-stite z vijaki in stabilizatorji v skladu s temi navodili, lahko pride do elek-tričnega šoka.

Za namestitev pokrova se obrnite na najbližji poo-blaščeni servis.

Odgovornost kupca je, da pripravi lokacijo in električno instalacijo za pokrov.

5.1 Položaj naprave

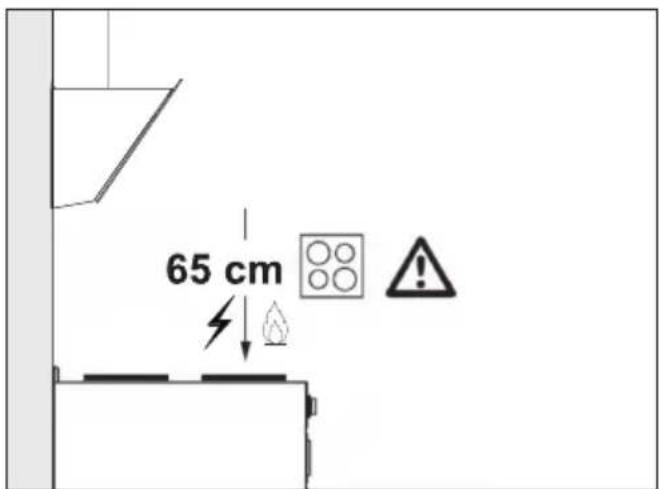

65 cm

(Slika 6)

• Razdalja med kuhalno ploščo in pokrovom mora biti upoštevana pred sestavljanjem. Meriti mora 65 cm (Slika 6).
• Razdaljo je treba izmeriti od površine rešetke plinskih gorilnikov,
• površine steklene električne kuhalne plošče.

5.2 Namestitev dodatkov

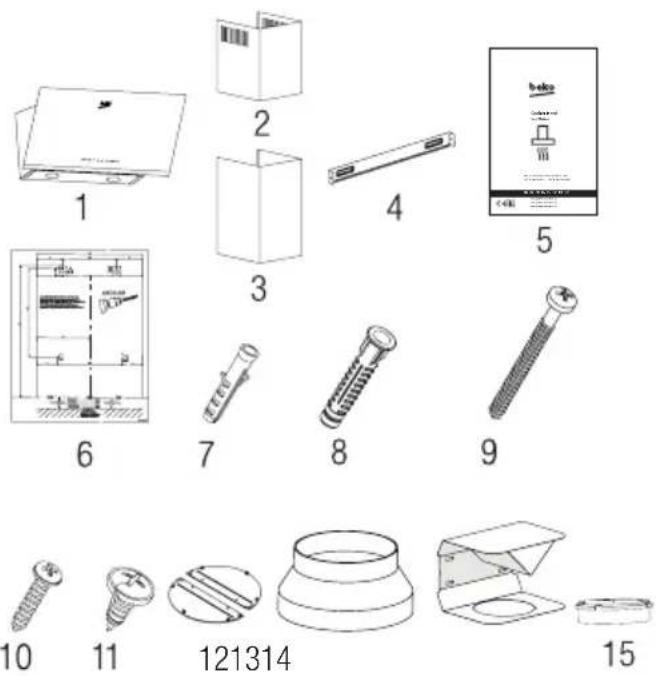

1 2 3 4 5 6 7 8 9 10 11 121314 15

1. Izdelek
2. Zunanja cev
3. Plošča za priklop cevi
4. Priključna plošča za dimnik
5. Uporabniški priročnik
6. Montažni vzorec
7. 2 x ∅ 6 mm plastični vložek
8. 4 x ∅ 8 mm plastični vložek
9. 4 x 4,8 x 50 stenski vijak
10. 2 x 3,9 x 22 vijak za povezavo s ploščo cevi
11. 4 x 3,5 x 9,5 vijak za povezavo s cevjo
12. Kovinska objemka za cev
13. ∅ 150/120 mm plastični adapter za cev
14. Zračna pregrada
15. Plastični adapter (odvodnik zraka
    Informacije za primerno lokacijo za namestitev nape so na voljo spodaj.

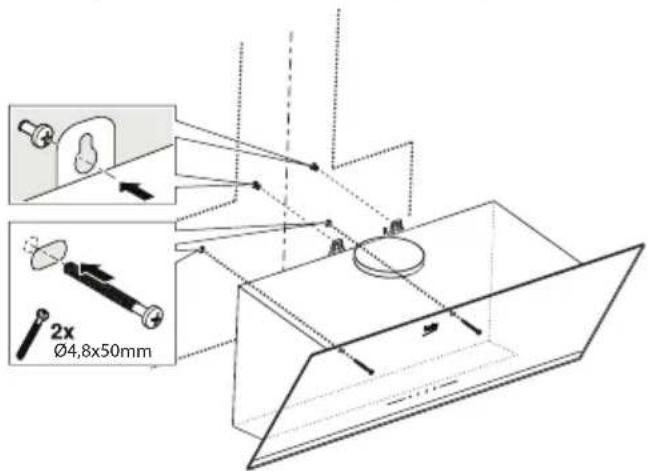

5.3 Stenska namestitev

• Stena mora biti ravna in dovolj nosilna.
• Globina izvrtanih lukenj mora ustrezati dolžini vijakov.

5 Namestitev naprave

- Priloženi vložki in matice so primerni za opečnate stene. V primeru drugih gradbenih materialov (npr. suhomontažne plošče, plinobeton) je treba uporabiti ustrezne pritrdilne vložke in matice.

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø 8 mm 2x Ø4,8x50mm

(Slika 7)

POZOR: Pred vrtanjem se prepričajte, da v neposredni bližini mest vrtanja ni električnih, plinskih ali vodovodnih cevi.

Narišite sredinsko namestitveno črto od stropa pravokotno na spodnji rob nape.

Predlogo za namestitev, priloženo izdelku, položite na površino, na katero želite namestiti napo. Pri tem opazujte višino namestitve nape (slika 6).

V sredini plošče za priklop na dimni kanal je ozna- ka. Središčno točko postavite na to oznako ter črto narišite navpično na zid. Pri tem nastavite največjo višino nape (slika 1). S pisalom označite luknje, kjer bo nameščena plošča za priklop na dimni kanal (slika 7/a).

Zvrtajte označene točke z ∅ 6 mm svedrom in vstavite dva plastična vložka v izvrtane luknje (Slika 7/a). Vstavite ploščo za priklop na dimni kanal z vijaki 3,9 x 22 (slika 7/a).

Da sestavite napo, lahko uporabite ∅ 8 m sveder, da izvrtate točke A, B, C, D na plošči za sestavlja-

nje, in vanje vstavite 4,8 x 50 mm plastične vložke. (Slika 7/b).

Namestite 2 pritrdilna vijaka 4,8 x 50 z razmikom 5 mm med glavo vijaka in steno (Slika 7/b).

1 2 A

(Slika 8)

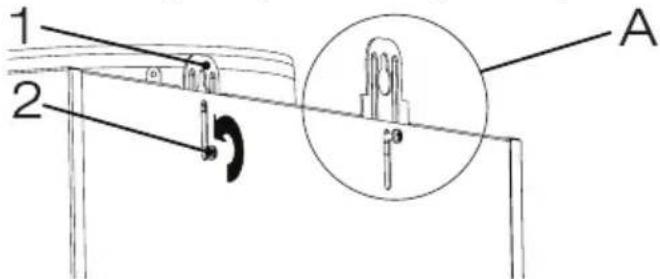

1. Obešalna plošča
2. Povezovalni vijak za obešalno ploščo

Da svojo napo namestite na steno, odvijte vijake na obešalni plošči, nameščeni na ohišju motorja, in jih povlecite navzgor ter znova zategnite (Slika 8/A).

Vklopite sesalno steklo na pokrovu in odstranite aluminijasti filter za maščobo (slika 4).

Pritrdite napo z dvema vijakoma 4,8 x 50 skozi namestitveno luknjo na notranji strani naprave (Slika 9).

5 Namestitev naprave

1. Vtičnica za zatič lopute
2. Zatič lopute

Vstavite plastični zatič (Slika 10/del št. 2) v vtičnico za zatič na izhodu motorja (Slika 10/del št. 1). Nato loputo malce upognite, da v loputo vstavite še drugi zatič, in ga vstavite v vtičnico (Slika 10).

Če boste uporabili ∅ 150/120 mm plastični adapter za dimni kanal, en konec cevi priklopite na adapter za dimni kanal. Če ga ne boste uporabili, pa priključite neposredno na izhod naprave.

Povežite drugo stran cevi z dimnim kanalom. Preverite, ali sta povezavi dovolj tesni, da tudi pri najvišji hitrosti delovanja naprave zrak ne uhaja. Prepričajte se, da lopute v dimnem kanalu de-lujejo, ko so pritrjene s sponko. Povežite priklop dimnega kanala z zunanjo stranjo adapterja (Slika 11/a). Če je priključna cev v notranjosti adapterja, ne bo prišlo do pretoka zraka, saj dimniška loputa, ki preprečuje vračanje zraka, ostane zaprta (Slika 11/b). Dolžina priključka cevi ter število zavojev morajo biti kar najmanjša.

A : Izhodna cev dimnega kanala
B : Sponke za dimni kanal
C: Plastični dimni kanal

Če so ventili zaprti, naprava ne deluje in preprečuje, da bi morebitne neprijetne vonjave od zunaj vstopale v notranjost.

A B C (a)(b) Pravilna Neprimerna

(Slika 11)

5.5 Namestitev nape na dimni kanal

Pred namestitvijo na cev uredite električni pri- ključek. Dimniške plošče nastavite okrog ohišja. Dimnik privijte na ploščo za pritrditev cevi, ki je na voljo na ohišju motorja. (Slika 11).

Namestite dimnik na ploščo za pritrditev cevi na zgornjih zunanjih robovih, ki je pritrjena na steni (Slika 11).

4x 3,5x9,5 mm (Slika 12)

5 Namestitev naprave

5.6 Namestitev zračne pregrade (BHCA 64640 BH - BHCA 94640 BH)

Pri uporabi oglenega filtra je vaši napravi priložena zračna pregrada s ciljem, da znova sprosti zrak, očiščen z oglenim filtrom v cevi. Nastavite zračno pregrado, kot je prikazano spodaj.

Ø6mm A B C D E F 6x Ø6mm 2x Ø 3,9 x 22 mm

(Slika 13)

V sredini plošče za priklop cevi je oznaka. Središčno točko postavite na to oznako ter črto narišite navpično na zid. Poravnajte vodoravno in s pisalom označite luknjice, kjer bo pritrijena plošča za pritrditev (Slika 13/A, B).

Zvrtajte označene točke s ∅ 6 mm svedrom in vstavite dva plastična vložka ∅ 6mm v izvrtane lu-knje (Slika 13/A, B).

Pritrdite povezovalno ploščo za cev z vijaki 3,9 x 22 (Slika 13/A, B).

Za sestavljanje zračne pregrade zvrtajte točke C, D, E, F s ∅ 6 mm svedrom in vstavite plastične vložke s ∅ 6 mm (Slika 13).

Sestavljanje ohišja nape (Slika 9).

1 2

(Slika 14)

1. zračna pregrada

2. plastična cev

Povežite adapter plastične cevi, ki je priložen v pa- ketu, v smeri zračne pregrade. Zataknite adapter cevi tako, da ga obrnete v smeri puščice (Slika 14).

C D F F 4x 3,9 x 22

(Slika 15)

Sestavite skupino zračnih pregrad s 3,9 x 22 vijaki iz točk C, D, E, F, ki ste jih že pripravili (Slika 15).

1. aluminijasta cev za izhodni zrak

Pripravite cev za izhodni zrak (Slika 16).

Ker pregibi in zavoji aluminijaste cevi povzročajo zmanjšanje preseka in s tem slabšo sesalno moč, se jih čim bolj izogibajte.

Namestite plošči za dimnik na napo (Slika 9).

6 Odpravljanje težav

Odpravljanje težav Glavni razlog Pomoč
Naprava ne deluje. Preverite varovalke. Varovalka je lahko pokvarjena. Preglejte jo in jo popravite.
Naprava ne deluje. Preverite električno povezavo. Napetost mora biti med 220 in 240 V.
Naprava ne deluje. Preverite električno povezavo. Preverite, ali delujejo druge naprave v vaši kuhinji.
Žarnica za osvetlitev ne deluje.	Preverite električno povezavo.	Napetost mora biti med 220 in 240 V.
Žarnica za osvetlitev ne deluje.	Preverite stikalo lučke. Stikalo lučke mora biti v položaju »vk-lopljeno«.
Žarnica za osvetlitev ne deluje.	Preverite lučke. Lučke za osvetlitev mora zasvetiti.
Vhod zraka v napravo ni ustrezen.	Preverite aluminijasti filter. Pri normalnih pogojih delovanja je treba aluminijaste filtre za maščobo čistiti vsaj enkrat na mesec.
Vhod zraka v napravo ni ustrezen.	Preverite dimni kanal za izpust zraka.	Dimni kanal za izpust zraka mora biti v položaju “vklop”.
Vhod zraka v napravo ni ustrezen.	Preverite ogleni filter. V običajnih razmerah je treba ogleni filter v napravah, ki so opremljene z njim, zamenjati vsake 3 mesece.
