ZHRN642X - Sobë ZANUSSI - Manual falas për përdoruesin

Lloji i produktit	Tavolinë gatimi qelq-qeramike e inkastruar
Marka	Zanussi
Modeli	ZHRN642X
Fuqia totale	6,4 kW
Tensioni i furnizimit	220-240 V / 400 V 2N, 50-60 Hz
Numri i zonave të gatimit	4
Diametrat e zonave	Përpara majtas: 21,0 cm (zonë dyshe 12,0/21,0 cm) Mbrapa majtas: 14,5 cm Përpara djathtas: 14,5 cm Mbrapa djathtas: 18,0 cm
Teknologjia e ngrohjes	Rrezatim
Konsumi i energjisë	191,9 Wh/kg (tavolinë gatimi)
Funksionet kryesore	Ndalesë automatike, siguri për fëmijë, zona të zgjerueshme (qark i jashtëm), tregues i nxehtësisë së mbetur
Mirëmbajtja dhe pastrimi	Pastrimi me kruese speciale dhe produkte jo gërryes; hiqni menjëherë sheqerin dhe plastikën e shkrirë
Siguria	Bllokim për fëmijë, ndalesë automatike në rast tejmbushjeje ose mungese rregullimi, zbulim i nxehtësisë së mbetur
Pjesë rezervë dhe riparueshmëria	Kabllo energjie H05V2V2-F (zëvendësim nga shërbimi teknik); kruese speciale; vetëm pjesë origjinale
Informacione të përgjithshme	Prodhuar në Rumani; PNC 949 492 425 00; në përputhje me normën BE 66/2014

Pyetjet më të shpeshta - ZHRN642X ZANUSSI

Si të ndizni dhe fikni tavolinën e gatimit?

Shtypni butonin NDEZJE/FIKJE (butoni ①) për 1 sekondë për të ndezur ose fikur tavolinën.

Si të aktivizoni qarkun e jashtëm të një zone gatimi?

Shtypni tastin ndijor ◎ për të aktivizuar ose çaktivizuar qarkun e jashtëm të zonës. Drita ndizet kur është aktiv.

Çfarë të bëni nëse tavolina e gatimit nuk ndizet?

Kontrolloni që pajisja të jetë e lidhur saktë dhe që siguresa të mos ketë këputur. Nëse problemi vazhdon, kontaktoni një elektricist të kualifikuar.

Si të përdorni pajisjen e sigurisë për fëmijë?

Ndizni tavolinën, mos shtypni asnjë zonë gatimi, pastaj shtypni njëkohësisht të dy zonat e përparme për 4 sekonda. Shfaqet L. Fikni tavolinën për të aktivizuar funksionin. Për ta çaktivizuar, përsëritni veprimin.

Çfarë do të thotë shfaqja 'H' në një zonë gatimi?

Shfaqja H tregon se zona është ende e nxehtë (nxehtësi e mbetur). Mos e prekni derisa shfaqja të zhduket.

Si të pastroni tavolinën e gatimit qelq-qeramike?

Përdorni një kruese speciale për të hequr mbetjet e djegura, pastaj pastroni me një leckë të lagur dhe një detergjent jo gërryes. Thajeni me një leckë të butë.

Cilat enë rekomandohen për gatim?

Përdorni enë me fund të sheshtë dhe të lëmuar, me diametër të përshtatur për zonën. Shmangni fundet prej bakri, alumini ose smalti që mund të lënë gjurmë.

Pse tavolina e gatimit fiket vetvetiu?

Ndalesa automatike aktivizohet nëse nuk përdoret asnjë zonë, nëse një objekt vendoset në kontrolle për më shumë se 10 sekonda, ose nëse niveli i gatimit nuk ndryshohet pas një kohe të caktuar.

Çfarë të bëni në rast të shfaqjes së gabimit 'E' të ndjekur nga një numër?

Fikni tavolinën dhe prisni 30 sekonda para se ta ndizni përsëri. Nëse gabimi vazhdon, shkëputni pajisjen për 30 sekonda dhe pastaj rilidheni. Kontaktoni shërbimin teknik nëse është e nevojshme.

Si të kurseni energji me këtë tavolinë gatimi?

Ngrohni vetëm sasinë e nevojshme të ujit, mbuloni enët, përdorni enë me diametër të përshtatur dhe shfrytëzoni nxehtësinë e mbetur për të mbajtur ngrohtë.

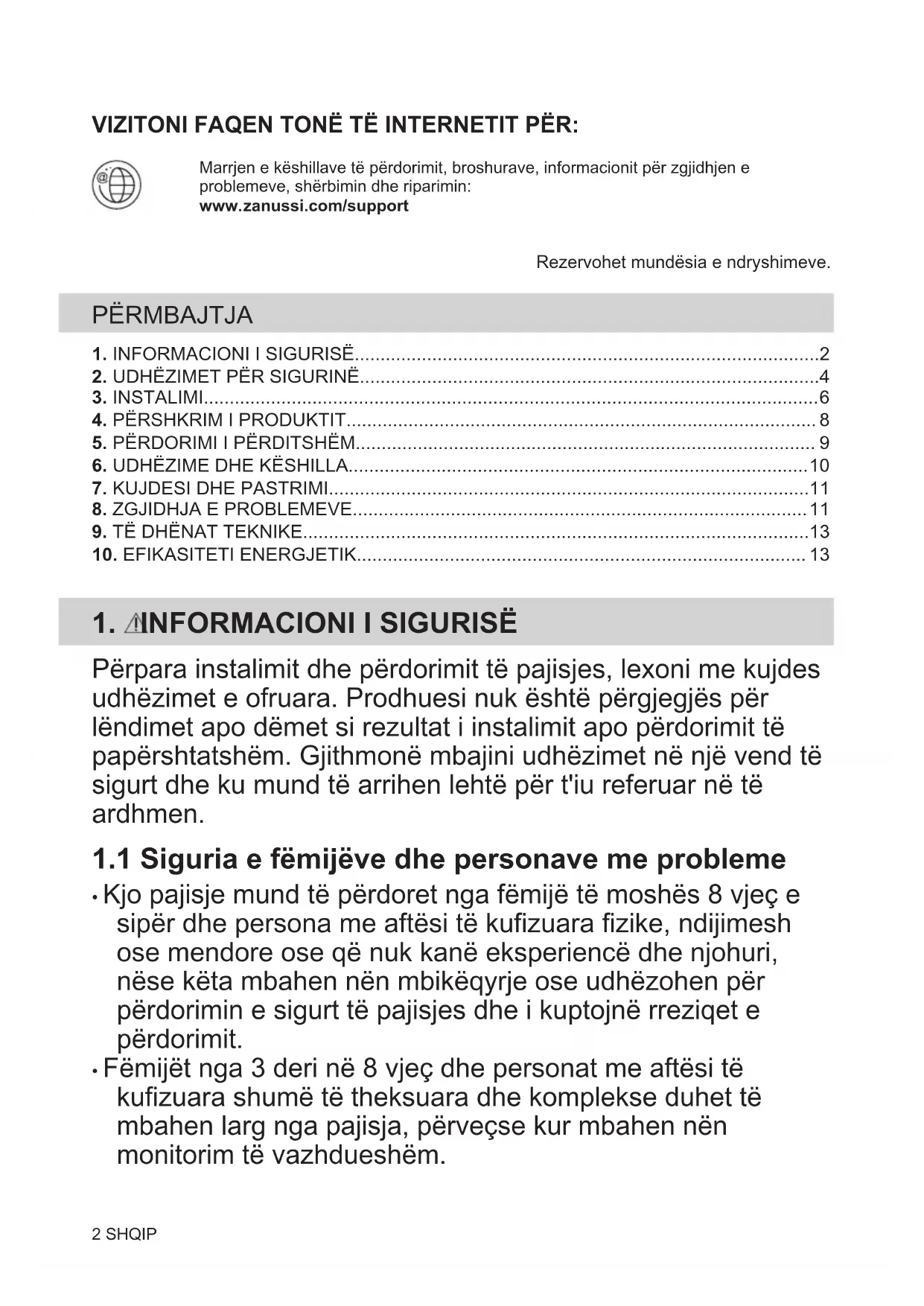

MANUAL I PËRDORUESIT ZHRN642X ZANUSSI

Përpara instalimit dhe përdorimit të pajisjes, lexoni me kujdes udhëzimet e ofruara. Prodhuesi nuk është përgjegjës për lëndimet apo dëmet si rezultat i instalimit apo përdorimit të papërshtatshëm. Gjithmonë mbajini udhëzimet në një vend të sigurt dhe ku mund të arrihen lehtë për t'iu referuar në të ardhmen.

1.1 Siguria e fëmijëve dhe personave me probleme

Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e sipër dhe persona me aftësi të kufizuara fizike, ndijimore ose mendore ose që nuk kanë eksperiencë dhe njohuri, nëse këta mbahen nën mbikëqyrje ose udhëzohen për përdorimin e sigurt të pajisjes dhe i kuptojnë rreziqet e përdorimit. Fëmijët nga 3 deri në 8 vjeç dhe personat me aftësi të kufizuara shumë të theksuara dhe komplekse duhet të mbahen larg nga pajisja, përveçse kur mbahen nën monitorim të vazhdueshëm.

Fëmijët nën 3 vjeç duhet të mbahen larg nga pajisja, përveçse kur mbikëqyren në mënyrë të vazhdueshme. - Mos lejoni fëmijët të luajnë me pajisjen. - Mbajeni të gjithë paketimin larg nga fëmijët dhe hidheni atë siç kërkohet. PARALAJMËRIM: Mbajini fëmijët dhe kafshët shtëpiake larg pajisjes, gjatë kohës që ajo punon ose kur ftohet. Pjesët e arritshme nxehen gjatë përdorimit. - Nëse pajisja ka një mekanizëm për sigurinë e fëmijëve, ai duhet aktivizuar. Fëmijët nuk duhet të kryejnë pastrimin dhe mirëmbajtjen e pajisjes pa mbikëqyrje.

1.2 Siguria e përgjithshme

PARALAJMËRIM: Pajisja dhe pjesët e saj të arritshme nxehen gjatë përdorimit. Duhet të keni kujdes që të shmangni prekjen e elementeve ngrohëse. PARALAJMËRIM: Gatimi i pamonitoruar me yndyrë ose vaj mbi pianurë mund të jetë i rrezikshëm dhe mund të shkaktojë zjarr. - Mos provoni ASNJËHERË ta fikni zjarrin me ujë, por fikni pajisjen dhe pastaj mbuloni flakën, p.sh. me një kapak ose me batanije kundër zjarrit. - KUJDES: Pajisja nuk duhet të furnizohet përmes një pajisjeje të jashtme ndezëse, si p.sh. kohëmatës, apo të lidhet me një qark që ndizet dhe fiket rregullisht nga një mjet. - KUJDES: Procesi i gatimit duhet të mbikëqyret. Proceset e shkurtra të gatimit duhet të mbikëqyren vazhdimisht. - PARALAJMËRIM: Rrezik zjarri: Mos ruani artikuj mbi sipërfaqet e gatimit. - Objektet metalike si thikat, pirunët, lugët dhe kapakët nuk duhet të vendosen mbi sipërfaqen e pianurës, sepse mund të nxehen. - Mos e përdorni pajisjen përpara se ta instaloni në strukturën inkaso. - Mos përdorni pastrues me avull për të pastruar pajisjen.

• Nëse sipërfaqja prej qeramike/qelqi kriset, fikeni pajisjen dhe shkëputeni nga rryma elektrike. Në rast se pajisja është e lidhur me rrymën elektrike direkt duke përdorur kuti lidhëse, hiqeni siguresën për të shkëputur pajisjen nga furnizimi me rrymë. Në çdo rast, kontaktoni me Qendrën e Autorizuar të Shërbimit.
• Nëse kablloja ushqyese është e dëmtuar, ajo duhet zëvendësuar nga prodhuesi, agjenti i shërbimit ose persona të kualifikuar për të shmangur rreziqet.
• PARALAJMËRIM: Përdorni vetëm mbrojtëset e pianurës të përcaktuara nga prodhuesi i pajisjes së gatimit ose të cilësuara si të përshtatshme nga ky i fundit në udhëzimet e përdorimit, ose mbrojtëset e pianurës të integruara në pajisje. Përdorimi i mbrojtëseve të papërshtatshme mund të shkaktojë aksidente.

2. UDHËZIMET PËR SIGURINË

2.1 Instalimi

PARALAJMËRIM!

Vetëm një person i kualifikuar duhet ta instalojë këtë pajisje.

PARALAJMËRIM!

Rrezik plagosjeje ose dëmtimi i pajisjes.

• Hiqni të gjithë paketimin.
• Mos instaloni ose mos përdorni një pajisje të dëmtuar.
• Ndiqni udhëzimet e instalimit të dhëna me pajisjen.
• Ruani largësitë minimale nga pajisjet dhe njësitë e tjera. Gjithmonë bëni kujdes kur e lëvizni pajisjen sepse është e rëndë. Përdorni gjithmonë doreza sigurie dhe këpucë të mbyllura.
• Mbyllini sipërfaqet e prera me një izolues për të mos lejuar që lagështira të shkaktojë fryrje.
• Mbroni pjesën e poshtme të pajisjes nga avulli dhe lagështira.
• Mos e instaloni pajisjen pranë dyerve ose dritareve. Duke vepruar kështu do të parandaloni rënien e enëve të nxehta të

gatimit nga pajisja kur hapet dera ose dritarja.

• Nëse pajisja instalohet mbi sirtarë, sigurohuni që hapësira midis pjesës së poshtme të pajisjes dhe sirtarit të sipërm të jetë e mjaftueshme për qarkullimin e ajrit.
• Pjesa e poshtme e pajisjes mund të nxehet. Sigurohuni që të instaloni një panel të veçantë prej kompensate, materiali për banak kuzhine ose materiale të tjera që nuk digjen poshtë pajisjes, për të parandaluar që të prekë poshtë.
• Paneli i ndarjes duhet të mbulojë plotësisht zonën nën pianurë.

2.2 Lidhja elektrike

PARALAJMËRIM! Rrezik zjarri dhe goditjeje elektrike.

• Të gjitha lidhjet elektrike duhen kryer nga një elektricist i kualifikuar. Pajisja duhet të tokëzohet.
• Përpara se të kryeni ndonjë veprim, sigurohuni që pajisja të jetë shkëputur nga rryma.
• Sigurohuni që parametrat në pllakën e specifikimeve të përkojnë me vlerat elektrike të rrjetit elektrik.
• Sigurohuni që pajisja të instalohet në rregull. Kablloja ose spina elektrike e lirë ose e papërshtatshme (nëse ka) mund ta nxehë shumë terminalin.
• Përdorni kabllo elektrike të përshtatshme.
• Mos i lini kabllot elektrike të përdridhen.
• Sigurohuni që të jetë instaluar mbrojtja ndaj goditjeve elektrike.
• Përdorni mbërthyesen e lirimit të tensionit të kabllos.
• Sigurohuni që kablloja ose spina elektrike (nëse ka) të mos prekë pajisjen e nxehtë ose enët e nxehta të gatimit, kur e lidhni pajisjen me prizat që gjenden pranë.
• Mos përdorni përshtatës me shumë spina dhe kabllo zgjatuese.
• Sigurohuni që të mos dëmtoni spinën elektrike (nëse ka) ose kabllon elektrike. Kontaktoni me qendrën e autorizuar të shërbimit ose me një elektricist për ndërrimin e kabllos elektrike të dëmtuar.
• Mbrojtja nga goditja e pjesëve me rrymë dhe të izoluara duhet të shtrëngohet në mënyrë të tillë që të mos hiqet pa vegla. Pajisjen futeni në prizë vetëm në fund të instalimit. Sigurohuni që spina të jetë e arritshme pas montimit të pajisjes.
• Nëse priza është e lirë, mos e futni spinën.
• Mos e shkëputni pajisjen nga rrjeti duke e tërhequr nga kablloja elektrike. Gjithmonë tërhiqeni kabllon elektrike duke e kapur nga spina.
• Përdorni mjetet e duhura izoluese: doreza mbrojtëse, siguresat (siguresat që vidhosen duhet të hiqen nga foleja), saldavat dhe kontaktoret.
• Instalimi elektrik duhet të ketë një pajisje shkëputëse e cila ju lejon të shkëputni pajisjen nga rryma elektrike në të gjitha polet. Pajisja shkëputëse duhet të ketë një hapje kontakti me gjerësi minimale 3 mm.

2.3 Përdorimi

PARALAJMËRIM!

Rrezik plagosjeje, djegiesh dhe goditjeje elektrike.

• Hiqni të gjithë paketimin, etiketat dhe veshjen mbrojtëse (nëse ka) përpara përdorimit për herë të parë.

Kjo pajisje është vetëm për përdorim shtëpiak. - Mos i ndryshoni specifikimet e kësaj pajisjeje. - Sigurohuni që vrimat e ajrimit të mos bllokohen. - Mos e lini pajisjen të pambikëqyrur gjatë punës. - Fikini zonat e gatimit pas çdo përdorimi. - Mos vendosni takëme dhe kapakë tenxhere mbi zonat e gatimit. Ato mund të nxehen shumë. - Mos e përdorni pajisjen me duar të lagura ose kur ajo ka kontakt me ujin. - Mos e përdorni pajisjen si sipërfaqe pune ose për të mbajtur sende. - Nëse sipërfaqja e pajisjes kriset, shkëputeni menjëherë pajisjen nga rrjeti elektrik. Kjo bëhet për të parandaluar goditjet elektrike. Kur vendosni ushqimin në vaj të nxehtë, ai mund të spërkasë.

PARALAJMËRIM!

Rrezik zjarri dhe shpërthimi

• Yndyrat dhe vajrat kur nxehen mund të lëshojnë avuj të ndezshëm. Mbajeni flakën ose objektet e nxehura larg nga yndyrat dhe vajrat kur gatuani me to.
• Avujt që lëshon vaji shumë i nxehtë mund të shkaktojnë ndezje spontane. Vaji i përdorur që përmban mbetje ushqimore, mund të shkaktojë zjarr në temperaturë më të ulët sesa vaji që përdoret për herë të parë.
• Mos vendosni produkte të ndezshme ose të lagura me produkte të ndezshme brenda, pranë ose mbi pajisje.

PARALAJMËRIM!

Rrezik dëmtimi i pajisjes.

• Mos mbani enë të nxehta mbi panelin e kontrollit.
• Mos vendosni kapak të nxehtë tigani në sipërfaqen e xhamit të pianurës.
• Mos vini enë bosh mbi pllakën e nxehtë.
• Bëni kujdes të mos lini objekte ose enë gatimi të bien mbi pajisje. Sipërfaqja mund të dëmtohet.
• Mos i aktivizoni zonat e gatimit me enë të zbrazëta ose pa enë gatimi.
• Mos vendosni letër alumini mbi pajisje.
• Enët e gatimit prej gize ose alumini të derdhur ose enët me fund të dëmtuar

mund ta gërvishtin xhamin/zeramikën prej xhami. Gjithmonë ngrijini këto objekte peshë kur duhet t'i lëvizni në sipërfaqen e gatimit. Kjo pajisje përdoret vetëm për gatim. Ajo nuk duhet të përdoret për qëllime të tjera, për shembull për ngrohje dhome.

2.4 Kujdesi dhe pastrimi

• Pastrojeni pajisjen rregullisht për të parandaluar dëmtimin e materialit të sipërfaqes.
• Fikeni pajisjen dhe lëreni të ftohet para se ta pastroni.
• Mos përdorni ujë me spërkatje dhe avull për të pastruar pajisjen.
• Pastrojeni pajisjen me një leckë të butë të lagësht. Përdorni vetëm detergjente neutrale. Mos përdorni produkte gërryese, materiale pastruese të ashpra, tretës ose objekte metalike.

2.5 Shërbimi

• Për të riparuar pajisjen kontaktoni me qendrën e autorizuar të shërbimit. Përdorni vetëm pjesë rezervë origjinale.
• Në lidhje me llambat brenda produktit dhe llambat e pjesëve të këmbimit të shitura veçmas: Këto llamba janë prodhuar për kushte ekstreme fizike në pajisjet elektroshtëpiake, si p.sh. temperaturë, dridhje, lagështi, ose janë prodhuar për të sinjalizuar informacion rreth statusit të përdorimit të pajisjes. Ato nuk janë prodhuar për t'u përdorur në aplikacione të tjera dhe nuk janë të përshtatshme për ndriçim në ambiente shtëpiake.

• Kontaktoni autoritetin e bashkisë suaj për t'u informuar mbi mënyrën e duhur të hedhjes së pajisjes.
• Shkëputeni pajisjen nga rrjeti i furnizimit me energji.
• Priteni kabllon e rrjetit elektrik pranë pajisjes dhe hidheni atë.

3. INSTALIMI

PARALAJMËRIM! Referojuni kapitujve për sigurinë.

3.1 Përpara instalimit

Përpara se të instaloni pianurën, shkruani informacionin e mëposhtëm nga pllaka e specifikimeve. Pllaka e specifikimeve gjendet në pjesën e poshtme të pianurës.

Numri i serisë

3.2 Pianurat inkaso

Pianurat inkaso përdorini vetëm pasi ta keni montuar pianurën siç duhet në njësitë inkaso dhe në planin e punës, sipas standardeve në fuqi.

3.3 Kablloja e lidhjes

Pianura është e pajisur me një kabllo lidhjeje. - Për të zëvendësuar kabllon e dëmtuar elektrike, përdorni llojin e kabllos:

H05V2V2-F që i reziston një temperature prej 90°C ose më të lartë. Flisni me Qendrën lokale të Shërbimit.

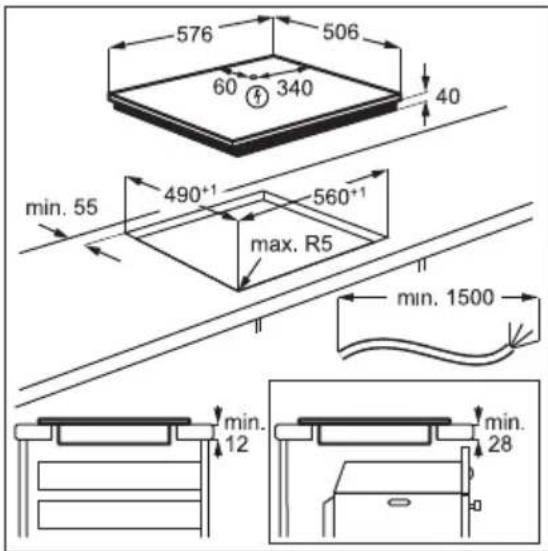

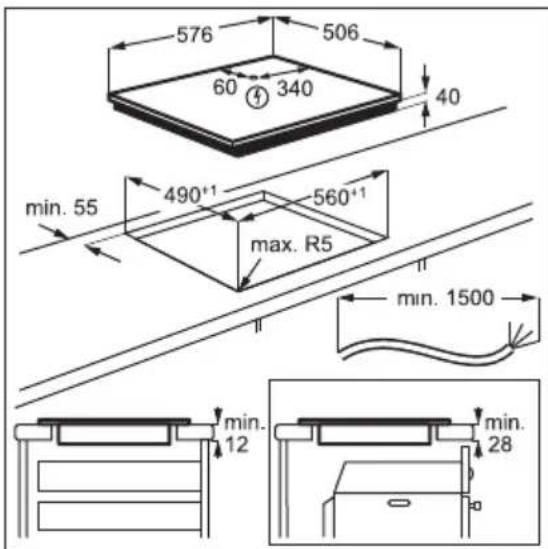

3.4 Montimi

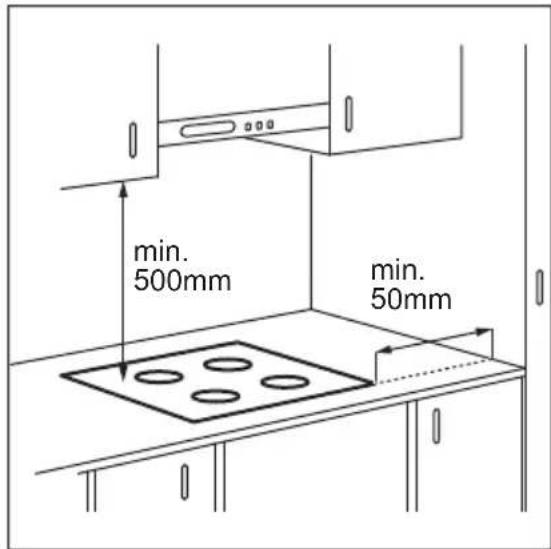

Nëse e instaloni pianurën nën një aspirator, shikoni udhëzimet e instalimit të aspiratorit për distancën minimale mes pajisjeve.

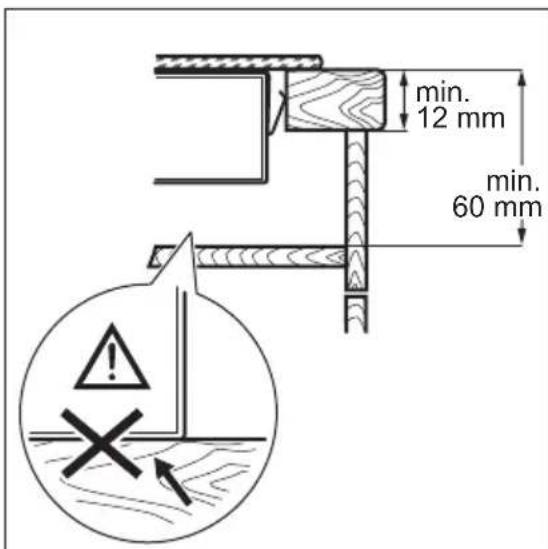

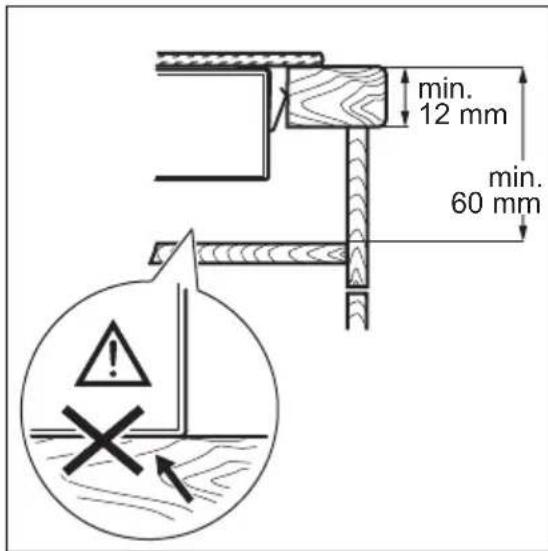

3.5 Kutia mbrojtëse

Nëse përdorni kuti mbrojtëse (aksesor shtesë), dyshemeja mbrojtëse menjëherë poshtë vatrës nuk është e nevojshme. Aksesori i kutisë mbrojtëse mund të mos jetë i disponueshëm në disa vende. Ju lutemi kontaktoni shitësin lokal.

Nëse instaloni vatrën mbi një furrë, nuk mund të përdorni kutinë mbrojtëse.

4. PËRSHKRIMI I PRODUKTIT

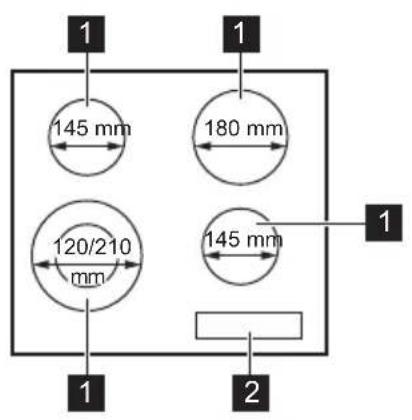

4.1 Skema e sipërfaqes së gatimit

1 Zona e gatimit 2 Paneli i kontrollit

4.2 Struktura e panelit të kontrollit

Përdorni fushat me sensor për të përdorur pajisjen. Ekranet, treguesit dhe sinjalet akustike tregojnë se cilat funksione përdoren.

Fusha Funksioni Komenti e sensori t

NDEZUR/FIKUR Për të aktivizuar dhe çaktivizuar pianurën.

• Për të aktivizuar dhe çaktivizuar unazën e jashtme.

-Ekrani i cilësimit të nxehtësisë Për të treguar cilësimin e nxehtësisë.

• Për të vendosur cilësimin e nxehtësisë.

4.3 Ekranet e cilësimit të nxehtësisë

Ekrani Përshkrimi

Zona e gatimit është e çaktivizuar.

Ekrani Përshkrimi

Zona e gatimit është në punë.

Ka një keqfunksionim.

Një zonë gatimi është ende e nxehtë (ka nxehtësi të mbetur).

Pajisja për sigurinë e fëmijës vihet në punë.

Fikja automatike është aktive.

4.4 Treguesi i nxehtësisë së mbetur

PARALAJMËRIM!

Rrezik djegieje nga nxehtësia e mbetur.

Treguesit tregojnë nivelin e nxehtësisë së mbetur për zonat e gatimit që po përdorni aktualisht. Treguesit gjithashtu mund të ndizen për zonat e gatimit pranë edhe nëse nuk po i përdorni ato.

5. PËRDORIMI I PËRDITSHËM

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

• të gjitha zonat e gatimit janë të çaktivizuara,
• nuk cilesoni nxehtësinë pasi aktivizoni pianurën,
• derdhni ose futni ndonjë gjë në panelin e kontrollit për më shumë se 10 sekonda, (tavë, leckë, etj.). Bie një sinjal akustik dhe pianura çaktivizohet. Hiqni objektin ose pastroni panelin e kontrollit.
• nuk e çaktivizoni një zonë gatimi ose ndryshoni cilesimin e nxehtësisë. Pas pak kohe shfaqet dhe pianura çaktivizohet.

Lidhja ndërmjet cilesimit të nxehtësisë dhe kohës pas së cilës çaktivizohet pianura:

Cilesimi i nxehtësisë Pianura çaktivizohet pas

1-2 orësh

3-4 orësh

5 orësh

5.3 Cilësimi i nxehtësisë

Prekni për të ngritur cilësimin e nxehtësisë. Prekni për të ulur cilësimin e nxehtësisë. Prekni të dyja njëkohësisht për ta çaktivizuar zonën e gatimit.

5.4 Aktivizimi dhe çaktivizimi i unazave të jashtme

Ju mund ta përshtatni sipërfaqen e gatimit sipas përmasave të enës.

Përdorni fushën e sensorit:

Për të aktivizuar unazën e jashtme: prekni fushën e sensorit. Treguesi ndizet.

Për të çaktivizuar unazën e jashtme: prekni fushën e sensorit derisa treguesi të fiket.

5.5 Pajisja për sigurinë e fëmijës

Ky funksion parandalon përdorimin aksidental të pianurës.

Për të nisur funksionin: aktivizoni pianurën me ①. Mos caktoni asnjë cilësim nxehtësie.

Prekni të dy zonat e përparme të gatimit në të njëjtën kohë për 4 sekonda. Treguesi ndizet. Çaktivizoni pianurën me ①.

Për të ndaluar funksionin: aktivizoni pianurën me ①. Mos caktoni asnjë cilësim nxehtësie. Prekni të dy zonat e

përparme të gatimit në të njëjtën kohë për 4 sekonda. Treguesi ndizet. Çaktivizoni pianurën me ①.

Për të pezulluar funksionin vetëm për një seancë gatimi: aktivizoni pianurën me ①. Treguesi ndizet. Prekni të dy zonat e përparme të gatimit në të njëjtën kohë për 4 sekonda. Caktoni cilësimin e nxehtësisë në 10 sekonda. Ju mund ta përdorni pianurën. Kur çaktivizoni pianurën me ①, funksioni vazhdon të funksionojë.

• Bazamenti i enës së gatimit duhet të jetë sa më i trashë dhe i sheshtë që mundet.
• Sigurohuni që bazamentet e tiganëve të jenë të pastra dhe të thata përpara se t'i vendosni mbi sipërfaqen e pianurës.
• Për të shmangur gërvishtjet, mos e rrëshqisni ose fërkoni tenxheren nëpër xhamin qeramik.

Enët prej çeliku të emaluar dhe me bazamente alumini ose bakri mund të shkaktojnë çngjyrosje mbi sipërfaqen prej qeramike xhami.

6.2 Shembuj të përdorimeve për gatim

Të dhënat në tabelë janë vetëm udhëzuese.

Cilësimi i nxhehtësisë	Përdoreni për: Koha	Këshilla (minuta)
1 Mbajeni të ngrohtë ushqimin e gatuar. sipas	nevojës	Mbulojeni enën e gatimit me kapak.
1 - 2 Salçë Hollandaise, shkirje: gjalë, çokollatë, xhelatinë.	5 - 25 Trazojeni herë pas here.
1 - 2 Mpiksje: omëleta të shkrifëta, vezë të pjkura.	10 - 40 Gatuani me kapak.
2 - 3 Zierje orizi dhe gatesa me bazë qumështi; ngrohje ushqimesh të gatshme.	25 - 50 Shtoni të paktën dy herë leng sa orizi, trazojini gatimet me qumësht ne mes të kohës së gatimit.
3 - 4 Gatim me avull i perimeve, peshkut, mishit.	20 - 45 Shtoni disa lugë gjelle leng.
4 - 5 Gatim i patateve me avull. 20 - 60 Përdorni maksimumi ¼ lujë për 750 g patate.
4 - 5 Gatim sasish më të medha ushqimi, mishi me lengdhe supash.	60 - 150 Deri në 3 lëng plus përbëresit.
Cilësimi i nxhehtësisë	Përdoreni për: Koha	(Këshilla minuta)
6 - 7 Skuqje e lehtë: eskallop, copa mishi me djathë e proshutë, kotëleta, qofte, salsić, mëlçì, brumë salcash, vezë, petulla, petulla të ñmbla.	sipas nevojës	Kthejini né gjysmën e kohës.
7 - 8 Skuqje e fortë, të thekura, fileto mishi, biftekë.	5 - 15 Kthejini né gjysmën e kohës.
9 Zierje uji, zierje makaronash, kaurdisje mishi (gulash, mish rosto), patate të skuqura.

7.1 Informacione të përgjithshme

• Pastroni pianurën pas çdo përdorimi.
• Përdorni gjithmonë enë me bazament të pastër. Gërvishtjet ose njollat e errëta mbi sipërfaqe nuk ndikojnë në funksionimin e pianurës.
• Përdorni një pastrues të veçantë të përshtatshëm për sipërfaqen e pianurës.
• Përdorni kruajtëse të posaçme për xhamin.

7.2 Pastrimi i pianurës

• Hiqni menjëherë: plastmasë të shkrirë, celofan, sheqer dhe ushqime me sheqer,

ndryshe pianura mund të dëmtohet nga papastërtia. Kini kujdes të shmangni djegiet. Përdorni kruajtësen speciale të pianurës mbi sipërfaqen e xhamit në një kënd të ngushtë dhe rrëshqiteni tehun mbi sipërfaqe.

Hiqeni kur pianura të jetë ftohur mjaftueshëm: njollat e çmërsit, rrjeta e ujit, njollat e yndyrës, çngjyrosjet e ndritshme metalike. Pastrojeni pianurën me një leckë të njomë me detergjent jo-gërryes. Pas pastrimit, thajeni pianurën me një leckë të butë. - Heqja e çngjyrosjeve të ndritshme metalike: përdorni një tretësirë me ujë dhe uthull dhe pastroni sipërfaqen e xhamit me një leckë.

8. ZGJIDHJA E PROBLEMEVE

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

8.1 Çfarë duhet bërë nëse...

Problem Shkaku i mundshëm Ndreqja

Nuk arrini ta aktivizoni ose ta vini né punë pianurën.	Pianura nuk öshtë e lidhur me rrjetin elektrik ose nuk öshtë lidhur sakte.	Kontrolloni nëse pianura öshtë lidhur siç duhet me rrjetin elektrik.
Éshtë djegur siguresa. Sigurohuni që siguresa të ketë		shkaktuar keqfunksionimin. Nëse siguresa digjet vazhdimisht, kontaktoni një elektricist të kualifikuar.

Problem Shkaku i mundshëm Ndreqja

Mos e caktoni cilësimin e nxehtësisëpér 10 sekonda.		Aktivizoni përsëri pianurën dhevendosi ciësimin e nxehtësisëné mëpak se 10 sekonda.
Ju prekët 2 ose më shumë fushasensori né të njëjtën kohë.		Prekni vetëm një fushë sensori.
Ka uëõe ose njolla yndyre në panelin ekontrollit.		Pastroni panelin e kontrollit.
Tingëllon një sinjal akustik dheçaktivizohet pianura.Tingëllon një sinjal akustik kurçaktivizohet pianura.		Vendosët digka mbi një a më shumëprej fushave me sensor.
Pianuraçaktivizohet. Vendosët digka mbi fushën me sensor①		Hiqni objektin nga fushat me sensor.
Treguesi i xnehtësisë SSEmbeturnuk ndizet.	Zona nuk ùshte e nxheë, sepse ka punuar vetëm për pak kohë osesensori ùshte i démtuar.	Nëse zona ka funkionsuarmjaftueshëm për të genë e nxehtë,flisni me një qender të shërbimit tê autorizuar.
Nuk mund ta aktivizoni unazën e jashtme.	Fillimisht, aktivizoni unazën e	brendshme duke ndryshuar cilësimin e xnehtësisë.
Nëzonën shumë-funkionsale ka një sipëfraqtëzeë.	Eështe(normale që në zonën shumë-funkionsale të ketë një sipëfraqtëzeë.
Fushat e sensorit nxehen. Ena e gatimit ùshte shumë e madheose ju e keni vendosur shumë aferranelit të kontrollit.		Nëse ùshte e mundur, vendosini enëte medha në zonat e pasme të gatimit.
Lndizet.	Pajisja për sigurë e fëmjës ùshte aktive.	Referojuni kapitullit "Përdorimi i përditshëm".
Dhe një numër afishohet.	Ka një gabim në pianurë. Çaktivizojeni pianurën dhe aktivizojenserish pas 30 sekondash. NëseE ndizet sërish, shkëputeni pianurën nga energia elektrika. Pas 30 sekondave, lidheni sërish pianurën. Nëse problemi vazhdon, flisni me qendren e autorizuar të shërbimit.
Dëgohet një sinjal konstant bip. Lidhja elektrika nuk ùshte e sakte. Shkëputeni pianurën nga energiaelektrika. Kërkojini një elektriciesti tëkualifikuar të kontrollojë instalimin.
E6ndizet.	Mungon faza e dytë e furnizimit me rrrmë.	Kontrolloni nëse furra ùshte lidhur.siçduhet me rrjetin elektrik. Hiqni siguresen, prisni një minute dhe futenisèrish siguresen.

8.2 Nëse nuk mund të gjeni zgjidhje...

Nëse nuk e gjeni dot vetë një zgjidhje, kontaktoni shitësin tuaj ose me një qendër

shërbimi të autorizuar. Jepni të dhënat nga pllaka e specifikimeve. Jepni gjithashtu kodin me tre shifra për xhamin qeramik (ndodhet në qoshe të sipërfaqes prej qelqi) dhe mesazhin e defektit që ndizet. Sigurohuni që

pianurën ta keni përdorur saktë. Nëse jo, servisi nga tekniku i shërbimit apo shitësi nuk do të jetë falas, edhe gjatë periudhës së garancisë. Udhëzimet lidhur me qendrën e

shërbimit dhe kushtet e garancisë janë në broshurën e garancisë.

9.1 Pllakëza e specifikimeve

Modeli ZHRN642X PNC 949 492 425 00

Lloji 60 HAD 03 AO 220 - 240 V / 400 V 2N 50 - 60 Hz

Prodhuar në Rumani

Nr. i serisë 6.4 kW

ZANUSSI

9.2 Specifikimi i zonave të gatimit

Zona e gatimit	Fuqia nominale (Cilësimi i nxehtësisë maksimale) [W]	Diametri i zonës SSE gatimit [mm]
Majtas, përpara 750 / 2200 120 / 210
Majtas, e pasme 1200 145
Djathtas, përpara 1200 145
Djathtas, e pasme 1800 180

Për rezultate optimale gatimi, përdorni enë gatimi me diametër jo më të madh se ai i zonës së gatimit.

10. EFIKASITETI ENERGJETIK

10.1 Informacioni i produktit sipas EU 66/2014 i vlefshëm vetëm për tregun e BE-së

Identifikimi i modelit ZHRN642X

Lloji i pianurës Pianurë inkaso
Numri i zonave të gatimit 4
Teknologija e nxehjes Radiatori
Diametri i zonave rethore të gatimit (Ø) Majtas, përpara	Majtas, e pasme	21,0 cm
		14,5 cm
	Djathtas, përpara	14,5 cm
	Djathtas, e pasme	18,0 cm
Konsumi i energjisë për zone gatimi (EC electric cooking)	Majtas, përpara	200,1 Wh/kg
	Majtas, e pasme	188,0 Wh/kg
	Djathtas, përpara	188,0 Wh/kg
	Djathtas, e pasme	191,6 Wh/kg
Konsumi i energjisë i pianurës (EC electric hob) 191,9 Wh/kg

EN 60350-2 - Pajisje shtëpiake gatimi me energji elektrike - Pjesa 2: Pianurat - Metoda e matjes së performancës

10.2 Kursimi i energjisë

Mund të kurseni energji gjatë gatimit të përditshëm nëse ndiqni këshillat në vijim.

Kur ngrohni ujë, përdorni vetëm sasinë që ju nevojitet. - Nëse është e mundur, vendosni gjithmonë kapakët mbi enët e gatimit.

Vendosni enët e gatimit në zonën e gatimit përpara se ta aktivizoni. Fundi i enës së gatimit duhet të ketë të njëjtin diametër me zonën e gatimit. - Enët më të vogla vendosini në zonat më të vogla të gatimit. Vendosini enët direkt në qendër të zonës së gatimit. - Përdorni nxehtësinë e mbetur për ta mbajtur ushqimin ngrohtë ose për ta shkrirë atë.

11. ÇËSHTJE QË LIDHEN ME AMBIENTIN

Ricikloni materialet me simbolin. Vendoseni ambalazhin te kontejnerët e riciklimit nëse ka. Ndihmoni në mbrojtjen e mjedisit dhe shëndetit të njerëzve dhe në riciklimin e mbetjeve të pajisjeve elektrike.

dhe elektronike. Mos hidhni pajisjet e shënuara me simbolin e mbeturinave shtëpiake. Kthejeni produktin në pikën lokale të riciklimit ose kontaktoni zyrën komunale.

HOCETETE HAIJYEBCAIT 3A:

Për këshilla të dobishme për përdorim, broshura, zgjidhje problemesh, informacion për shërbim dhe riparim: www.zanussi.com/support

Zalazavame si të drejtën për të bërë ndryshime.

PËRMBAJTJA

1. INFORMACION PËR SIGURINË 15
2. UDHËZIME PËR SIGURINË 17 3. MONTIMI 19
3. PËRSHKRIMI I PAJISJES 21 5. PËRDORIMI I PËRDITSHËM 22
4. KËSHILLA DHE SUGJERIME 23 7. ZGJIDHJA E PROBLEMEVE 24
5. ZGJIDHJA E PROBLEMEVE 24 9. TË DHËNA TEKNIKE 26
6. EFIÇENCA ENERGJETIKE 27

1. INFORMACION PËR SIGURINË

Para montimit dhe përdorimit të pajisjes, lexoni me kujdes udhëzimet e dhëna. Prodhuesi nuk është përgjegjës për dëmtime ose lëndime që rezultojnë nga instalimi ose përdorimi i gabuar. Mbajini udhëzimet në një vend të sigurt dhe lehtësisht të arritshëm për referencë në të ardhmen.

1.1 Siguria për fëmijët dhe personat me aftësi të kufizuara

Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e lart, si dhe nga persona me aftësi të reduktuara fizike, shqisore ose mendore, ose persona pa përvojë dhe njohuri, vetëm nëse ata janë nën mbikëqyrje ose janë udhëzuar për përdorimin e sigurt të pajisjes dhe kuptojnë rreziqet e mundshme. Fëmijët e moshës 3 deri në 8 vjeç dhe personat me aftësi të kufizuara komplekse duhet të mbahen larg pajisjes, përveç nëse janë nën mbikëqyrje të vazhdueshme.

• Mbajtja e tavolinës nuk është e përhershme. Mos lejoni që fëmijët të luajnë me të. Mbajini të gjitha ambalazhet larg tavolinës dhe hidhini ambalazhet sipas rregullave lokale. KUJDES: Tavolina dhe pjesët e saj nxehen gjatë përdorimit. Mos i prekni sipërfaqet e nxehta.
• Nëse pajisja ka një mekanizëm sigurie për fëmijët, ai duhet të aktivizohet. Fëmijët nuk duhet të kryejnë pastrim ose mirëmbajtje të pajisjes pa mbikëqyrje.

1.2 Siguria bazë

KUJDES: Pajisja dhe pjesët e saj të arritshme nxehen gjatë përdorimit. Duhet pasur kujdes dhe të shmanget prekja e elementeve ngrohëse. KUJDES: Përdorimi me vaj ose yndyrë, pa mbikëqyrje, mund të jetë i rrezikshëm dhe të shkaktojë zjarr. - Asnjëherë mos u përpiqni të shuani zjarrin me ujë, por shkëputeni pajisjen dhe më pas mbulojeni flakën p.sh. me kapak ose batanije kundër zjarrit. - PARALAJMËRIM: Pajisja nuk duhet të furnizohet përmes një pajisjeje të jashtme komutuese si p.sh. kohëmatës ose të lidhet me një qark që ndizet dhe fiket rregullisht. - PARALAJMËRIM: Procesi i gatimit duhet të mbikëqyret. Procesi i gatimit me vaj duhet të mbikëqyret vazhdimisht. KUJDES: Rrezik zjarri: Mos i mbani sende mbi sipërfaqen e gatimit. - Sendet metalike si thika, pirunët, lugët dhe kapakët nuk duhet të vendosen mbi sipërfaqen e gatimit, sepse mund të nxehen. Mos e përdorni pajisjen përpara se ta instaloni në strukturën e integruar. Mos e përdorni pajisjen me avull.

Nëse sipërfaqja qeramike/qelqi është e çarë, shkëputeni pajisjen dhe shkëputeni nga rrjeti elektrik. Në rast se pajisja është e lidhur direkt me rrjetin elektrik me anë të një kutie lidhëse, hiqni siguresën për ta shkëputur pajisjen nga rrjeti elektrik. Përndryshe, kontaktoni qendrën e shërbimit të autorizuar. Nëse kablloja e furnizimit është e dëmtuar, ajo duhet të zëvendësohet nga prodhuesi, qendra e shërbimit të autorizuar ose persona me kualifikim të ngjashëm, për të shmangur rrezikun. KUJDES: Përdorni vetëm mbrojtëse për tenxhere të zhvilluara nga prodhuesi i pajisjes ose të përmendura prej tij në udhëzimet e përdorimit, ose mbrojtëse për tenxhere të integruara në pajisje. Përdorimi i mbrojtëseve të papërshtatshme mund të shkaktojë aksidente.

2. UDHËZIME SIGURIE

2.1 Montimi

KUJDES!

Vetëm personel i kualifikuar mund të kryejë montimin e pajisjes.

KUJDES!

Rrezik lëndimi ose dëmtimi i pajisjes.

Hiqni të gjitha ambalazhet. Mos e montoni ose përdorni një pajisje të dëmtuar. Ndiqni udhëzimet e instalimit të bashkangjitura pajisjes. - Duhet të respektoni distancën minimale nga pajisjet e tjera dhe hapësirat. Kini kujdes kur lëvizni pajisjen, sepse është e rëndë. Përdorni gjithmonë doreza mbrojtëse dhe këpucë të mbyllura. - Niveloni sipërfaqet e lidhjes me nivelues, për të parandaluar rrjedhjen e ujit. - Pastroni pjesën e poshtme të pajisjes dhe hapësirën përpara instalimit.

He montpaTe ypea 6n3o do Bpata nn noT npO3opeu. Taka ue npeODTbPaTne naHa ropeu ng TBapckn cbdoBe OT ypea, KoraTo ce OTBOPn Bpata Ta nn npO3opeuT. Ako ypeDbTe mOHTnpaH naIkafoBe, yBepTe ce, ye pa3ctoHneTo MeKdy DbHOTo Ha ypeDa n TOpHnra Ikafo E DOCTaTbUHO 3a cInpKylaucnHa Bb3dYxa. -ДьHOTO Ha ypeDa MoKe Da ce HaropeuN. MoHTnpaIte pa3dEJInteIeH naHEn nOd ypeDa, n3pa6oTeH OT uNepnlaT, HerOpIMO DbPBO IIN dpyrN HeROpIMM MaTePnaI, 3a Da npDeOtBpAITe DOCTbI Do DbHOTO. Pa3dienyIaIITnHEnTp8BaN3qIIO da nokpnBa oBlaactTa NOI NIOyata.

2.2 Свързване към електрическата мрежа

ВНИМАНИЕ!

Риск от пожар или токов удар.

• Всички електрически връзки трябва да се извършват от квалифициран електротехник.
• Уредът трябва да е заземен.

- Преди да извършите действие, уверете се, че уредът е изключен от електрическото захранване. - Уверете се, че параметрите на табелката с технически данни са съвместими с електрическите данни на захранващата мрежа. - Уверете се, че уредът е инсталиран правилно. Хлабави и неправилни електрически кабели или вериги (ако са налични) могат да доведат до прегряване на клемите. - Използвайте правилното напрежение за захранването. Не позволявайте електрическите кабели да се преплитат. - Уверете се, че е монтирана защита от токов удар. - Закрепете кабела с притискаща скоба против опъване. - Уверете се, че кабелът за електрическото захранване и веригата (ако е налична) не се докосват до нагревателния уред или горещи съдове за готвене, когато включите уреда в близките контакти. Не използвайте разклонители или адаптери с много изходи. Не повреждайте захранващата верига (ако е налична) и захранващия кабел. Свържете се с нашия оторизиран сервизен център или електротехник за смяна на повреден захранващ кабел. Защитата от токов удар на горещите изолирани части трябва да бъде затегната по такъв начин, че да не може да се отстрани без инструменти. Свържете кабела за захранването към контакта единствено в края на инсталацията. Уверете се, че веригата за захранване е достатъчна след инсталирането. Ако контактите са разхлабени, не свързвайте захранващата верига. Не издърпвайте захранващия кабел, за да изключите уреда. Винаги издърпвайте веригата на захранването. - Използвайте само правилни устройства за изолация: предпазни прекъсвачи на мрежата, предпазители (предпазителите от винтов тип трябва да се изваждат от гнездото), изключватели и контактори за утечка на заземяването.

• Електрическата инсталация трябва да има изолиращо устройство, което ви позволява да изключите уреда от електрическата мрежа при всички полюси. Изолиращото устройство трябва да е с отвор на контакта минимум 3 мм.

2.3 Употреба

ВНИМАНИЕ!

Риск от нараняване, изгаряния и токов удар.

Maksimalen bëni kujdes, etiketa e mbrojtjes (nëse ka) para përdorimit. Ky pajisje është projektuar vetëm për përdorim shtëpiak. Mos e ndryshoni qëllimin e pajisjes. - Sigurohuni që hapjet e ventilimit nuk janë të bllokuara. Mos e lini pajisjen pa mbikëqyrje ndërsa punon. Pas çdo përdorimi fikni zonën e ngrohjes. Mos vendosni enë ose kanaçe prej teneqeje ose të rënda mbi zonën e ngrohjes. Ato mund të nxehen. Mos e përdorni pajisjen me duar të lagura ose nëse është në kontakt me ujë. - Mos e përdorni pajisjen si sipërfaqe pune ose për ruajtje. - Nëse sipërfaqja e pajisjes është e çarë, shkëputeni pajisjen nga rryma. Për të parandaluar goditjen elektrike. Kur vendosni ushqim në furrë, mund të spërkasë.

KUJDES!

Rrezik nga zjarri ose goditje elektrike

• Yndyrnat e nxehura ose vaji mund të shkaktojnë avuj të ndezshëm. Mbajini enët ose objektet e nxehura larg yndyrës ose vajit kur gatuani me to.
• Avujt që lirohen nga vaji shumë i nxehur mund të ndizen spontanisht. - Vaji i përdorur që përmban mbetje ushqimore mund të ndizet në temperatura më të ulëta.

Zjarri në temperatura më të ulëta se vaji i përdorur për skuqje. Mos vendosni materiale të ndezshme ose sende të mbushura me materiale të ndezshme në pajisje, afër saj ose mbi të.

KUJDES!

Rrezik nga dëmtimi i pajisjes.

Mos lini enë gatimi bosh mbi kontrollin e nxehtësisë. Mos vendosni enë ose kanaçe prej teneqeje mbi sipërfaqen e qelqit të pllakës. Mos lini enë gatimi të zbrazëta të nxehen. Mos lejoni që mbi pajisje të bien sende ose enë gatimi. Sipërfaqja mund të dëmtohet. Mos aktivizoni zonat e ngrohjes me enë gatimi bosh ose pa enë gatimi. Mos vendosni enë alumini mbi pajisje. Enë gatimi prej gize, alumini ose me fund të dëmtuar mund të gërvishtin qelqin/qeramikën. Ngrijini këto sende me kujdes kur duhet t'i lëvizni në pllakën e gatimit. Kjo pajisje është projektuar vetëm për gatim. Nuk duhet të përdoret për asnjë qëllim tjetër, për shembull ngrohje ambienti.

2.4 Pastrimi

- Pastroni rregullisht pajisjen për të parandaluar dëmtimin e sipërfaqes dhe materialeve. - Shkëputeni pajisjen dhe lëreni të ftohet para se ta pastroni.

3. MONTIMI

KUJDES!

Shihni kapitullin "Siguria".

3.1 Para montimit

Përpara instalimit të pajisjes, ju lutemi lexoni tabelën me të dhëna. Tabela me të dhënat themelore është e vendosur në pjesën e poshtme të pajisjes.

Mos përdorni pajisjen për të pastruar enët. - Pastroni enët me një leckë të lagur dhe të butë. Përdorni vetëm detergjentë neutralë. Mos përdorni produkte gërryes, tretës, lecka pastrimi ose metale gërryes.

2.5 Mirëmbajtja

Për riparimin e pajisjes, kontaktoni qendrën e autorizuar të shërbimit. Përdorni vetëm pjesë rezervë origjinale. - Në lidhje me llambën(at) brenda në këtë produkt dhe llambat rezervë, të shitura veçmas: Këto llamba janë të destinuara të përballojnë kushte ekstreme fizike në pajisjet shtëpiake, si temperatura, dridhjet, lagështia dhe janë të destinuara të sinjalizojnë informacion për gjendjen e punës së pajisjes. Ato nuk janë të destinuara për përdorim në aplikime të tjera dhe nuk janë të përshtatshme për ndriçimin e ambienteve në amvisëri.

2.6 Ndezja

KUJDES!

Rrezik nga djegia me lazer.

Kontaktoni autoritetet lokale për informacion se si ta ndizni pajisjen siç duhet. - Shkëputeni pajisjen nga furnizimi me energji elektrike. - Tërhiqeni spinën e kabllit të rrymës afër pajisjes dhe nxirreni atë.

Numri serial

3.2 Përdorimi i enëve

Përdorni enët vetëm nëse ato janë montuar në një njësi pune të përshtatshme, që plotëson standardet.

3.3 Kablloja e rrymës

• Pajisja është e pajisur me kabllo rryme. Për të zëvendësuar një kabllo të dëmtuar, përdorni kabllo të tipit: H05V2V2-F, që përballon temperaturë deri në 90 °C ose më të lartë. Kontaktoni qendrën lokale të shërbimit.

3.4 Montimi

Nëse instaloni pajisjen nën një panel thithës, ju lutemi respektoni distancën minimale midis pajisjes dhe udhëzimeve të montimit të thithësit.

Ako në përdorni kutinë e parashikuar (pjesë shtesë opsionale), sipërfaqja mbrojtëse poshtë pajisjes nuk është e nevojshme. Kutia e parashikuar mund të mos jetë e disponueshme në çdo vend. Ju lutemi, kontaktoni furnizuesin tuaj lokal.

Nuk mund të përdorni kutinë e parashikuar nëse sipërfaqja e gatimit është e dëmtuar.

4. PËRSHKRIMI I PAJISJES

4.1 Sipërfaqja e gatimit

1 Zona e gatimit 2 Paneli i kontrollit

4.2 Paraqitja e panelit të komandës

Përdorni fushat me sensorë për të punuar me pajisjen. Treguesit në ekran, dritat treguese dhe sinjalet zanore tregojnë se cilat funksione janë aktive.
