ZHRN642X - Aragaz ZANUSSI - Manual de utilizare gratuit

Tip de produs	Plită vitroceramică încastrabilă
Marcă	Zanussi
Model	ZHRN642X
Putere totală	6,4 kW
Tensiune de alimentare	220-240 V / 400 V 2N, 50-60 Hz
Număr de zone de gătit	4
Diametrele zonelor	Față stânga: 21,0 cm (zonă dublă 12,0/21,0 cm) Spate stânga: 14,5 cm Față dreapta: 14,5 cm Spate dreapta: 18,0 cm
Tehnologie de încălzire	Radiație
Consum de energie	191,9 Wh/kg (plită de gătit)
Funcții principale	Oprire automată, siguranță copii, zone extensibile (circuit exterior), indicator de căldură reziduală
Întreținere și curățare	Curățare cu racletă specială și produse neabrazive; îndepărtați imediat zahărul și plasticul topit
Siguranță	Blocare copii, oprire automată în caz de debordare sau lipsă de reglare, detectare căldură reziduală
Piese de schimb și reparabilitate	Cablu de alimentare H05V2V2-F (înlocuire de către service); racletă specială; piese originale numai
Informații generale	Fabricat în România; PNC 949 492 425 00; conform standard UE 66/2014

Întrebări frecvente - ZHRN642X ZANUSSI

Cum să porniți și să opriți plita?

Apăsați tasta PORNIRE/OPRIRE (tasta ①) timp de 1 secundă pentru a porni sau opri plita.

Cum se activează circuitul exterior al unei zone de gătit?

Apăsați tasta sensibilă ◎ pentru a activa sau dezactiva circuitul exterior al zonei. Indicatorul se aprinde când este activat.

Ce faceți dacă plita nu pornește?

Verificați dacă aparatul este conectat corect și siguranța nu a sărit. Dacă problema persistă, contactați un electrician calificat.

Cum se utilizează dispozitivul de siguranță copii?

Porniți plita, nu apăsați pe nicio zonă de gătit, apoi apăsați simultan pe cele două zone din față timp de 4 secunde. Se afișează L. Opriți plita pentru a activa funcția. Pentru a dezactiva, repetați operația.

Ce înseamnă afișajul 'H' pe o zonă de gătit?

Afișajul H indică faptul că zona este încă fierbinte (căldură reziduală). Nu o atingeți până când afișajul nu dispare.

Cum se curăță plita vitroceramică?

Folosiți o racletă specială pentru a îndepărta reziduurile arse, apoi curățați cu o cârpă umedă și un detergent neabraziv. Uscați cu o cârpă moale.

Ce vase sunt recomandate pentru gătit?

Folosiți vase cu fund plat și neted, cu diametrul adaptat zonei. Evitați fundurile din cupru, aluminiu sau email care pot lăsa urme.

De ce se oprește plita automat?

Oprirea automată se declanșează dacă nu se utilizează nicio zonă, dacă un obiect este așezat pe comenzi mai mult de 10 secunde, sau dacă nivelul de gătit nu este modificat după un anumit timp.

Ce faceți în cazul afișării unei erori 'E' urmată de o cifră?

Opriți plita și așteptați 30 de secunde înainte de a o reporni. Dacă eroarea persistă, deconectați aparatul timp de 30 de secunde apoi reconectați-l. Contactați serviciul de asistență dacă este necesar.

Cum economisiți energie cu această plită?

Încălziți doar cantitatea de apă necesară, acoperiți vasele, folosiți vase cu diametrul adaptat și profitați de căldura reziduală pentru a menține cald.

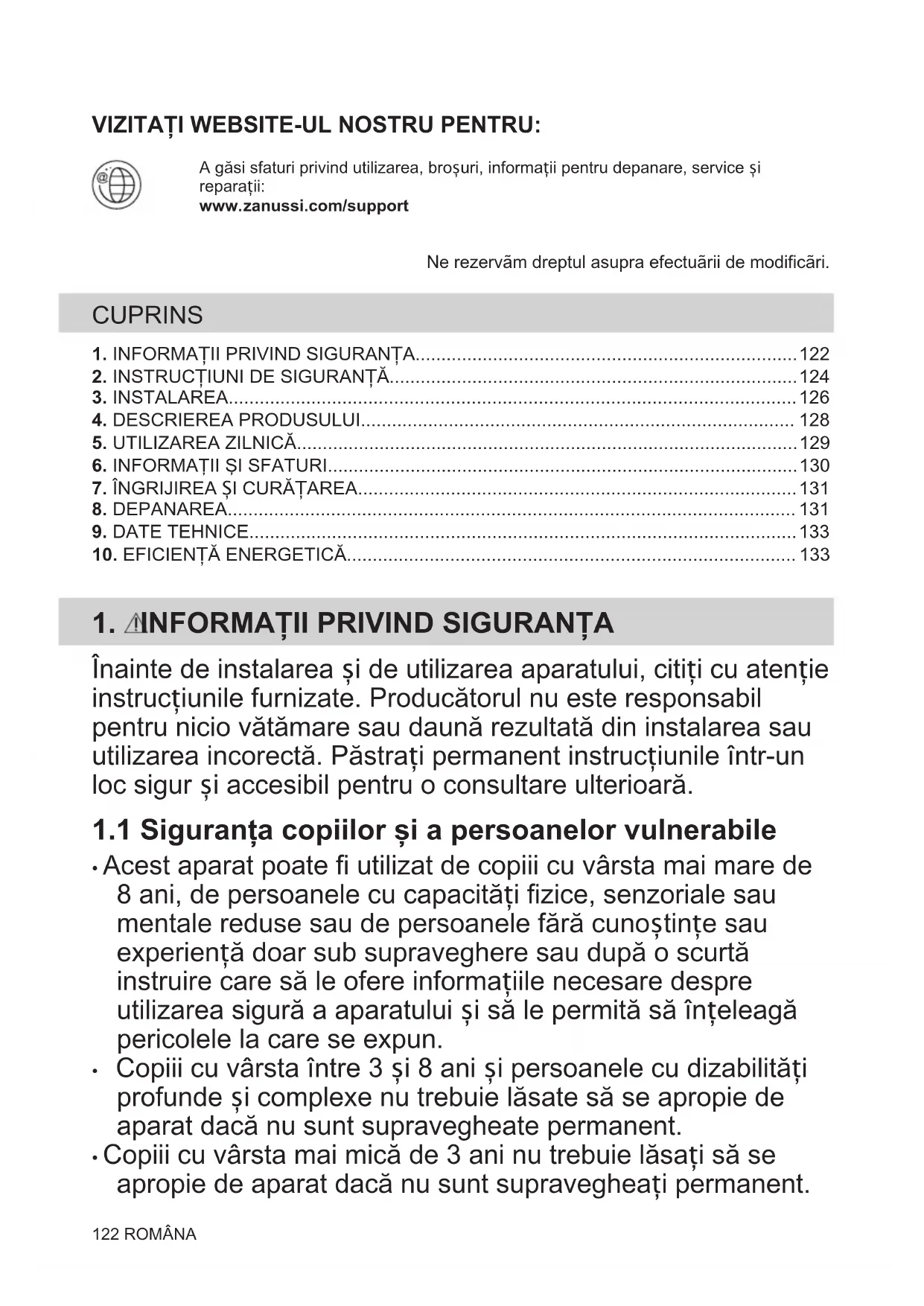

MANUAL DE UTILIZARE ZHRN642X ZANUSSI

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daună rezultată din instalarea sau utilizarea incorectă. Păstrați permanent instrucțiunile într-un loc sigur și accesibil pentru o consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

• Acest aparat poate fi utilizat de copii cu vârsta mai mare de 8 ani, de persoane cu capacități fizice, senzoriale sau mentale reduse sau de persoane fără cunoștințe sau experiență doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun.
• Copiii cu vârsta între 3 și 8 ani și persoanele cu dizabilități profunde și complexe nu trebuie lăsate să se apropie de aparat dacă nu sunt supravegheate permanent.
• Copiii cu vârsta mai mică de 3 ani nu trebuie lăsați să se apropie de aparat dacă nu sunt supravegheați permanent.
• Nu lăsați copiii să se joace cu aparatul.
• Nu lăsați ambalajele la îndemâna copiilor și aruncați-le conform reglementărilor.
• AVERTISMENT: Nu lăsați copiii și animalele să se apropie de aparat atunci când acesta este în funcțiune sau când se răcește. Părțile accesibile devin fierbinți în timpul funcționării.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, acesta trebuie activat.
• Copiii nu vor realiza curățarea sau întreținerea realizată de utilizator asupra aparatului fără a fi supravegheați.

1.2 Aspecte generale privind siguranța

• AVERTISMENT: Aparatul și părțile accesibile ale acestuia devin fierbinți pe durata utilizării. Aveți grijă să nu atingeți elementele de încălzire.
• AVERTISMENT: Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.
• Nu încercați NICIODATĂ să stingeți focul cu apă. Opriți aparatul și acoperiți flacăra cu un capac sau cu o pătură anti-incendiu.
• ATENȚIE: Aparatul nu trebuie să fie alimentat de la un dispozitiv de comutare extern, cum ar fi un temporizator, și nu trebuie conectat la un circuit care este cuplat și decuplat în mod regulat de rețea.
• ATENȚIE: Procesul de gătire trebuie supravegheat. Un proces de gătire pe termen scurt trebuie supravegheat permanent.
• AVERTISMENT: Pericol de incendiu: Nu depozitați nimic pe suprafețele de gătit.
• Obiectele de metal, de ex. cuțitele, furculițele, lingurile și capacele nu trebuie puse pe suprafața plitei, deoarece se pot înfierbânta.
• Nu folosiți aparatul înainte de a-l instala în structura încastrată.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.

Dacă suprafața ceramică / de sticlă este crăpată, opriți aparatul și deconectați-l de la sursa de alimentare. În cazul în care aparatul este conectat direct la sursa de alimentare folosind cutia de conexiuni, scoateți siguranța pentru a deconecta aparatul de la sursa de curent. În ambele cazuri, contactați Centrul de service autorizat. - În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de un service autorizat sau de persoane cu o calificare similară pentru a se evita pericolul. - AVERTISMENT: Folosiți doar opritoare realizate de producătorul aparatului de gătit sau indicate de producătorul aparatului în instrucțiunile de utilizare ca fiind adecvate sau opritoarele incluse în aparat. Utilizarea unor opritoare neadecvate poate produce accidente.

2. INSTRUCȚIUNI DE SIGURANȚĂ

2.1 Instalarea

AVERTISMENT!

Doar o persoană calificată trebuie să instaleze acest aparat.

AVERTISMENT!

Pericol de vătămare personală sau deteriorare a aparatului.

• Îndepărtați toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalați sau utilizați.
• Urmați instrucțiunile de instalare furnizate împreună cu aparatul.
• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Aveți întotdeauna grijă când mutați aparatul, deoarece acesta este greu. Folosiți întotdeauna mănuși de protecție și încălțăminte închisă.
• Închideți etan suprafețele tăiate cu un agent de etanșare pentru ca umezeala să nu umfle materialul. Protejați partea de jos a aparatului de abur și umezeală.
• Nu așezați aparatul lângă o ușă sau sub o fereastră. Astfel, vasele fierbinți de pe

aparat nu vor cădea atunci când ușa sau fereastra va fi deschisă.

• Dacă aparatul este așezat deasupra unor sertare, verificați dacă spațiul dintre partea de jos a aparatului și sertarul de sus este suficient pentru a permite circulația aerului.
• Baza aparatului poate deveni fierbinte. Instalați sub aparat un panou de separare realizat din furnir, material pentru cabinete de bucătărie sau alte materiale neinflamabile pentru a împiedica accesul la bază.
• Panoul de separare trebuie să acopere complet zona de sub plită.

2.2 Conexiunea electrică

AVERTISMENT!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice trebuie realizate de către un electrician calificat.
• Aparatul trebuie legat la o priză cu împământare.
• Înainte de a efectua orice tip de operație, asigurați-vă că ați deconectat aparatul de la sursa de curent.
• Asigurați-vă că parametrii de pe plăcuța cu date tehnice sunt compatibili cu valorile nominale ale sursei de alimentare.
• Verificați dacă aparatul a fost instalat corect. Cablurile de alimentare electrică și ștecherele (dacă există) slăbite sau incorecte pot să provoace încălzirea excesivă a terminalului.
• Folosiți un cablu adecvat pentru alimentarea electrică.
• Nu permiteți încălzirea cablurilor electrice.
• Verificați dacă este instalată protecția la electrocutare.
• Folosiți o clemă pentru reducerea tensionării cablului.
• Nu lăsați cablul de alimentare sau ștecherul (dacă există) să atingă aparatul fierbinte sau vase fierbinți atunci când conectați aparatul la prizele din vecinătate.
• Nu folosiți prize multiple și cabluri prelungitoare.
• Procedați cu atenție pentru a nu deteriora ștecherul (dacă există) sau cablul de alimentare electrică. Contactați Centrul nostru de service autorizat sau un electrician pentru a schimba un cablu de alimentare deteriorat.
• Protecția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.
• Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.
• Dacă priza de curent prezintă jocuri, nu conectați ștecherul.
• Nu trageți de cablul de alimentare pentru a scoate aparatul din priză. Trageți întotdeauna de ștecher.
• Folosiți doar dispozitive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe fuzibile scoase din suport), contactoare și declanșatoare la protecția de împământare.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.

• Scoateți toate ambalajele, etichetele și foliile de protecție (dacă există) înainte de prima utilizare.
• Acest aparat este destinat exclusiv pentru uz casnic.
• Nu modificați specificațiile acestui aparat.
• Nu blocați fantele de ventilație.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• După fiecare utilizare, opriți zona de gătit.
• Nu puneți tacâmuri sau capace de oale pe zonele de gătit. Acestea pot deveni fierbinți.
• Nu acționați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu utilizați aparatul ca suprafață de lucru sau ca loc de depozitare.
• Dacă suprafața aparatului este crăpată, deconectați imediat aparatul de la rețeaua electrică. Procedați astfel pentru a preveni electrocutarea. Când puneți alimente în ulei fierbinte, pot să stropească.

AVERTISMENT!

Pericol de incendiu și explozie

• Grasimile și uleiul, atunci când sunt încălzite, pot elibera vapori inflamabili. Țineți flăcările sau obiectele încălzite departe de grăsimi și uleiuri atunci când gătiți. Vaporii pe care îi eliberează uleiul foarte fierbinte pot să se aprindă spontan.
• Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici decât uleiul care este utilizat pentru prima dată.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia.

AVERTISMENT!

Pericol de deteriorare a aparatului.

• Nu țineți vase pe panoul de comandă.
• Nu puneți un capac fierbinte pe suprafața de sticlă a plitei.
• Aveți grijă să nu se evaporeze tot lichidul din vase.
• Procedați cu atenție pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafața poate fi deteriorată.
• Nu activați zonele de gătit dacă pe acestea nu se află vase sau vasele sunt goale.
• Nu puneți folie din aluminiu pe aparat. Vasele realizate din fontă, aluminiu sau cu bazele deteriorate pot zgâria suprafața din sticlă / vitroceramică. Ridicați întotdeauna aceste obiecte atunci când trebuie să le mutați pe plita de gătit.
• Acest aparat poate fi utilizat numai pentru gătit. Nu trebuie utilizat în alte scopuri, de exemplu pentru încălzirea camerei.

2.4 Îngrijirea și curățarea

• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Înainte de curățare, opriți cuptorul și lăsați-l să se răcească.
• Nu folosiți apă pulverizată sau abur pentru curățarea aparatului.
• Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folosiți produse abrazive, bureți abrazivi, solvenți sau obiecte metalice.

2.5 Serviciul de asistență tehnică

• Pentru a repara aparatul contactați Centrul de service autorizat. Utilizați doar piese de schimb originale.

3. INSTALAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

3.1 Înaintea instalării

Înaintea instalării plitei, notați informațiile de mai jos aflate pe plăcuța cu date tehnice. Plăcuța cu datele tehnice se află pe partea inferioară a plitei.

Numărul de serie

• Referitor la becul (becurile) din acest produs și becurile de schimb vândute separat: Aceste becuri sunt concepute pentru a suporta situațiile fizice extreme din aparatele electrocasnice, cum ar fi cele de temperatură, vibrație, umiditate sau au rolul de a semnaliza informații privitoare la starea operațională a aparatului. Acestea nu sunt destinate utilizării în alte aplicații și nu sunt adecvate pentru iluminarea camerelor din locuință.

2.6 Gestionarea deșeurilor după încheierea ciclului de viață al aparatului

AVERTISMENT!

Pericol de vătămare sau sufocare.

• Contactați autoritatea locală pentru informații privind aruncarea adecvată a acestui aparat.
• Deconectați aparatul de la sursa de alimentare electrică. Tăiați cablul de alimentare electrică chiar de lângă aparat și aruncați-l.

3.2 Plitele încorporate

Utilizați plitele încorporate numai după ce asamblați plita în unități de mobilier și suprafețe de lucru ce corespund standardelor.

3.3 Cablu electric de legătură între unități

• Plita este furnizată cu un cablu de conectare.
• Pentru a înlocui cablul de alimentare deteriorat, folosiți următorul tip de cablu: H05V2V2-F care rezistă la o temperatură de 90°C sau mai ridicată. Adresați-vă Centrului de service local.

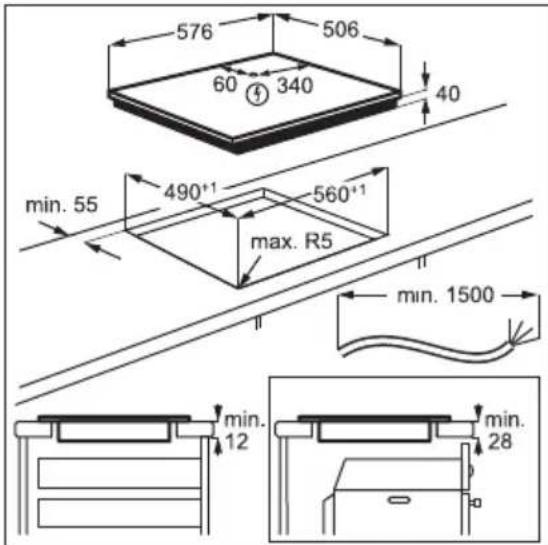

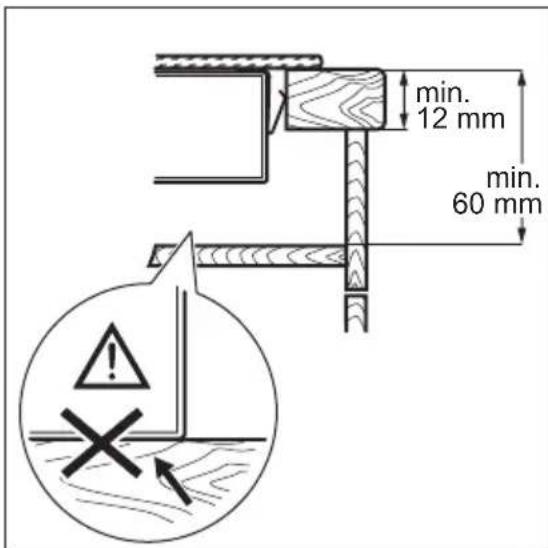

3.4 Asamblarea

Dacă instalați plita sub o hotă, consultați instrucțiunile de instalare a hotei pentru a afla distanța minimă dintre aparate.

4.2 Configurația panoului de comandă

Folosiți câmpurile cu senzori pentru controlul aparatului. Afișajele, indicatoarele și semnalele sonore indică funcțiile active.

	Câmp cu sen- zor	Funcție Comentariu
1	①	PORNIT / SFARSIT pentru activarea șidezactivarea plitei.
2	◎	- pentru activarea șidezactivarea circuitului exterior.
3	- Afișajul nivalului de căldră pentru a afișa nivalul de căldră.
4	+/-	- pentru a seta nivalul de căldră.

4.3 Afișaje niveluri de gătit

Afișajul Descriere

Zona de gătit este dezactivată.

Afisajul Descriere

Zona de gătit funcționează.

Dispozitivul de siguranță pentru copii funcționează.

Oprirea automată funcționează.

4.4 Indicator de căldură reziduală

AVERTISMENT!

Pericol de arsuri din cauza căldurii reziduale.

Indicatorii prezintă nivelul de căldură reziduală pentru zonele de gătit pe care le folosiți în acel moment. Indicatoarele se pot aprinde și pentru zonele de gătit învecinate chiar dacă nu le folosiți!

5. UTILIZAREA ZILNICĂ

AVERTISMENT!

Consultați capitolele privind siguranța.

5.1 Activarea și dezactivarea

Atingeți timp de 1 secundă pentru a activa sau dezactiva plita.

5.2 Oprirea automată

Funcția dezactivează automat plita dacă:

toate zonele de gătit sunt dezactivate, - nu setați nivelul de căldură după activarea plitei, - ați vărsat ceva sau ați pus ceva pe panoul de comandă pentru mai mult de 10 secunde (o tigaie, o lavetă etc.). Este emis un semnal acustic și plita se dezactivează. Îndepărtați obiectul sau curățați panoul de comandă. - nu dezactivați zonele de gătit sau nu modificați nivelul de căldură. După un timp se aprinde, iar plita se dezactivează.

Relația între nivelul de căldură și durata după care plita se dezactivează:

Nivel de căldură Plita se dezactivează după

1-2 6 ore.

3-4 5 ore.

5 4 ore.

6-9 1,5 ore

5.3 Nivelul de căldură

Atingeți pentru a crește nivelul de căldură. Atingeți pentru a reduce nivelul de căldură. Atingeți în același timp pentru a dezactiva zona de gătit.

5.4 Activarea/dezactivarea circuitelor exterioare

Puteți regla suprafața pe care gătiți la dimensiunile vaselor de gătit.

Utilizați câmpul cu senzor:

Pentru activarea circuitului exterior: atingeți câmpul cu senzor. Indicatorul se aprinde.

Pentru dezactivarea circuitului exterior: atingeți câmpul cu senzor până când indicatorul se stinge.

5.5 Dispozitivul de siguranță pentru copii

Această funcție împiedică utilizarea accidentală a plitei.

Pentru a porni funcția: activați plita cu ①. Nu setați niciun nivel de căldură. Atingeți simultan de la cele două zone de gătit din față timp de 4 secunde. Se aprinde. Dezactivați plita cu ①.

Pentru a opri funcția: activați plita cu ①. Nu setați niciun nivel de căldură. Atingeți

simultan de la cele două zone de gătit din față timp de 4 secunde. Se aprinde.

Dezactivați plita cu ①.

Pentru a suspenda funcția pentru doar o singură sesiune de gătire: activați plita cu ①. Se aprinde. Atingeți simultan de la cele două zone de gătit din față timp de 4 secunde. Reglați nivelul de căldură în decurs de 10 secunde. Puteți utiliza plita.

Când dezactivați plita cu ①, funcția este activă din nou.

6. INFORMAȚII ȘI SFATURI

AVERTISMENT!

Consultați capitolele privind siguranța.

6.1 Vase de gătit

• Baza vasului trebuie să fie cât mai groasă și cât mai plată posibil.
• Asigurați-vă că bazele vaselor sunt curate și uscate înainte de a le pune pe suprafața plitei. Pentru a evita zgârierea, nu glisați sau frecați vasul pe sticla vitroceramică.

Vasele din oțel emailat sau cu fund din aluminiu sau cupru pot duce la modificarea culorii suprafeței vitroceramice.

Datele din tabel sunt doar orientative.

Nivel de caldu- ră	Utilizare pentru: Durată	Recomandări
		(min)
1 Mentinerea la cald a alimentelor gătite. conform		Puneți un capac pe vas.
		necesi- tăților
1 - 2 Sos olandez, topit: unt, ciocolata, gela- tină.		5 - 25 Amestecăți din când în când.
1 - 2 Solidificare: omlete pufoase, ouă ochiuri.		10 - 40 Gătiți cu capacul pus.
2 - 3 Fierberea înăbʊșită a orezuluiși aPTIONARURilor care conțin lapte, încalzi- rea alimentelor preparate.		25 - 50 Adăugați minim de două ori mai mult lichid decât orez, amestecăți la jumă- tatea proceduriiPTIONARURile care conțin lapte.
3 - 4 Pentru a găti la aburi legume, pește, carne.		20 - 45 Adăugați câteva linguri de lichid.
4 - 5	Cartofi gătiți la abur.	20 - 60 Utilizăți maxim 1% I de apă pentru 750 g de cartofi.
Nivel de caldu- ră	Utilizare pentru: Durata	Recomandãri (min)
4 - 5 Gătirea unor cantități mai mari de ali- mente, tocane și supe.		60 - 150 Până la 3 lichid plus ingrediente.
6 - 7 Prăjire ușoară:escalop, cordon bleu de vitel, Şnîtele, chiftele, cănti, ficat, roux, ouă, clătite, gogoși.		conformIntoarceti la jumătatea duratei de gătit. necesi-tăților
7 - 8	Chifteluțe, mușchiuleț, fripturi bine prăjite.	5 - 15 Intoarceti la jumătatea duratei de gătit.
9	Pentru a fierbe apă, paste, pentru a prăji carneia la suprafață (gulaș, friptură inăbușită), pen- tru a prăji cartofi.

7. ÎNGRIJIREA ȘI CURĂȚAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

7.1 Informații cu caracter general

• Curățați plita după fiecare întrebuințare. Utilizați întotdeauna vase cu baza curată. Zgârieturile sau petele închise la culoare de pe suprafața plitei nu au niciun efect asupra modului de funcționare al plitei.
• Folosiți un agent de curățare special, adecvat pentru suprafața plitei.
• Folosiți o racletă specială pentru sticlă.

7.2 Curățarea plitei

• Înlăturați imediat: plastic topit, folie de plastic, zahăr sau alimente care conțin

zahăr, în caz contrar mizeria poate deteriora plita. Aveți grijă să nu vă ardeți. Folosiți o racletă specială pe suprafața vitrată, la un unghi mare și îndepărtați resturile de pe suprafață.

• Eliminați după ce plita s-a răcit suficient: depuneri de calcar, pete de apă și de grăsime, decolorări metalice strălucitoare. Curățați plita cu o lavetă umedă și un detergent ne-abraziv. După curățare, ștergeți plita cu o lavetă moale.
• Îndepărtați decolorarea metalică lucioasă: folosiți o soluție cu apă și oțet și curățați suprafața de sticlă cu o lavetă.

8. DEPANAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

8.1 Ce trebuie făcut dacă...

Problema | Cauza posibilă | Soluție

Plita nu poate fi pornită sau utilizată.

Plita nu este conectată la o sursă electrică sau este conectată incorect.

Verificați dacă plita este conectată corect la priza electrică.

Problema | Cauza posibilă | Soluție

Siguranta este arsă. Verificati dacă siguranta este cauza		defecțiunii. Dacă siguranta se arde în mod repetat, contactați un electrician calificat.
Nu ati setați nivalul de căldră temp de 10 secunde.		Pornoti plita din nouși setați nivalul de căldră în mai puțin de 10 secunde.
Ați atins simultan două sau mai mul-te câmpuri cu senzor.		Atingeti doar un singur câmp cu sen-zor.
Pe panoul de comandaș este apăsseau este acoperit cu stropi de grăsime.		Curătați panoul de comanda.
Este emis un semnal acusticși plita sedezactivează. Când plita estedezactivata este emis un semnal acustic.	Ați pus ceva pe unul Sau mai multe câmpuri cu senzor.	Îndepărtați obiectul de pe câmpurile cu senzor.
Plita sedezactivează. Ați pus ceva pe câmpul cu senzor ①.		Îndepărtați obiectul de pe câmpul cu senzor.
Indicatorul de căldră reziduală nu se aprinde.	Zona nu este fierbinte pentru că a fost utilizationă numai o scurtă perioadă de timp sau senzorul s-a defectat.	Dacă zona a functiәnlat sufulient de mult pentru a fi fierbinte, apelăți la un Centru de service autorizat.
Nu puteți activa circuitul exterior.		Mai intăi, activați circuitul interior prin modificarea nivalului de căldră.
Pe zona multiplă apareo suprafăță Întunecată.	Este normal să existe o suprafăță Întunecată pe zona multiplă.
Câmpurile cu senzori devin Încin-se.	Vasul este prea mare sau l-àti pus prea aproape de butoane.	Puneti vasele mari pe zonele din spa-te, dacă este posibil.
se aprinde.	Dispozițivul de sigurantaș pentru co-pii functiționează.	Consultați „Utilizarea zilnică".
şi se aprinde un număr.	Plita prezintă oEROARE.	Dezactivați plitași activați-din nou după 30 de secunde. Dacă Şe aprinde din nou, deconectați plita de la rețeaua electrică. După 30 de secund-de, conectați din nou plita. Dacă problema continușă sareapara, apelăți un Centrul de service autorizat
Se aude un bip constant. Conexiunea electrică nu este corec-tă.		Deconectați plita de la rețeaua eletriciă. Cereti unui electrician calificat să verificare instalata.
se aprinde.	A doua fază a sursei de curent lip-sește.	Verificanti daca plita este connectața co-rect la priza electrică. Scoateți sigu-ranta, așteptați un minutși introduci din nou siguranta.

8.2 Dacă nu găsiți o soluție...

Dacă nu puteți găsi singur o soluție la problemă, adresați-vă comerciantului sau unui Centru de service autorizat. Furnizați

informațiile de pe plăcuța cu date tehnice. Menționați și codul format din trei caractere pentru vitroceramică (se află în colțul suprafeței de sticlă) și mesajul de eroare care apare. Verificați dacă ați utilizat plita

corect. În caz contrar, trebuie să plătiți intervenția tehnicianului de la centrul de service sau a comerciantului, chiar și în perioada de garanție. Instrucțiunile cu privire

la centrele de service și condițiile de garanție se găsesc în broșura de garanție.

9. DATE TEHNICE

9.1 Plăcuță cu date tehnice

Model ZHRN642X PNC 949 492 425 00

Tip 60 HAD 03 AO 220 - 240 V / 400 V 2N 50 - 60 Hz

Fabricat în România

Nr. ser. 6.4 kW

ZANUSSI

C∈

9.2 Specificațiile zonelor de gătit

Zonă de gătit	Putere nominală (nivel maxim de caldură) [W]	Diametrul zonei de gătit [mm]
Stânga făță 750 / 2200 120 / 210
Stânga spate 1200 145
Dreapta făță 1200 145
Dreapta spate 1800 180

Pentru rezultate optime la gătire, folosiți vase care nu sunt mai mari decât diametrul zonei de gătit.

10. EFICIENȚĂ ENERGETICĂ

10.1 Informații despre produs în conformitate cu EU 66/2014 valabil exclusiv pentru piața UE

Identificarea modelului ZHRN642X

Tipul plitei Plită încorporata
Numărul de zone de gătit 4
Tecnologia deInsetzire Radiator
Diametrul zonelor de gătit circulare (Ø) Stânga față	Stânga spate	21,0 cm
		14,5 cm
	Dreapta față	14,5 cm
	Dreapta spate	18,0 cm
Consumul de energia per zone à de gâtit (EC electric cooking)	Stânga fată	200,1 Wh / kg
	Stânga spate	188,0 Wh / kg
	Drepta fată	188,0 Wh / kg
	Drepta spate	191,6 Wh / kg
Consumul de energia al plitei (EC electric hob) 191,9 Wh / kg

EN 60350-2 - Aparate de gătit electrocasnice - Partea 2: Plite - Metode pentru măsurarea performanței

10.2 Economisirea energiei

Puteți economisi energia în timpul gătitului zilnic dacă respectați recomandările de mai jos.

• Atunci când încălziți apă, folosiți doar cantitatea necesară.

Dacă este posibil, puneți întotdeauna capace pe vase. - Înainte de a activa zona de gătit, puneți un vas pe aceasta. - Baza vasului trebuie să aibă același diametru cu zona de gătit. Puneți vase mici pe zone de gătit mici. Puneți vasul direct pe centrul zonei de gătit. - Pentru a păstra alimentele calde sau a le topi folosiți căldura reziduală.

11. INFORMAȚII PRIVIND MEDIUL

Reciclați materialele marcate cu simbolul. Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați aparatele

marcate cu acest simbol împreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.

Adăugați cablul pentru conectare, broșura și informațiile pentru rezolvarea problemelor, service și reparații: www.zanussi.com/support

Dreptul de modificare este rezervat.

CUPRINS

1. INFORMAȚII PRIVIND SIGURANȚA 135 2. INSTRUCȚIUNI DE SIGURANȚĂ 137
2. INSTALAREA 139
3. DESCRIEREA PRODUSULUI 141 5. UTILIZAREA ZILNICĂ 142 6. SFATURI UTILE 143
4. ÎNGRIJIREA ȘI CURĂȚAREA 144 8. DEPANARE 145 9. DATE TEHNICE 146 10. EFICIENȚĂ ENERGETICĂ 147

1. INFORMAȚII PRIVIND SIGURANȚA

Înainte de instalare și utilizare, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daună care este rezultatul instalării sau utilizării incorecte. Păstrați instrucțiunile de utilizare într-un loc sigur și accesibil pentru consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

Acest aparat poate fi utilizat de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, dacă li se asigură supraveghere sau li se oferă instrucțiuni privind utilizarea în siguranță a aparatului și dacă înțeleg pericolele implicate. Copiii cu vârsta între 3 și 8 ani, precum și persoanele cu dizabilități foarte severe și complexe, trebuie ținuți la distanță de aparat, cu excepția cazului în care sunt supravegheați în mod constant.

Copiii cu vârsta sub 3 ani trebuie ținuți la distanță de aparat, cu excepția cazului în care sunt supravegheați în mod continuu. Nu lăsați copiii să se joace cu aparatul. Păstrați toate materialele de ambalare la distanță de copii și eliminați-le în mod corespunzător. AVERTISMENT: Asigurați-vă că copiii și animalele de companie nu se apropie de aparat în timp ce funcționează sau se răcește. Părțile accesibile devin fierbinți în timpul utilizării. Dacă acest aparat are un dispozitiv de siguranță pentru copii, acesta trebuie activat. Copiii nu trebuie să efectueze curățarea și întreținerea aparatului fără supraveghere.

1.2 Instrucțiuni de siguranță

AVERTISMENT: Aparatul și părțile accesibile pot deveni fierbinți în timpul utilizării. Trebuie să fiți atenți pentru a evita atingerea elementelor fierbinți. AVERTISMENT: Pericol de incendiu: Nu lăsați alimente pe suprafața de gătit fără supraveghere, deoarece se poate ajunge la incendiu. - NU încercați niciodată să stingeți focul cu apă, ci mai întâi deconectați aparatul și apoi acoperiți flăcările, de ex. cu un capac sau o pătură. - AVERTISMENT: Aparatul nu trebuie să fie alimentat printr-un dispozitiv extern de comutare, cum ar fi un temporizator, și nici să fie conectat la un circuit care este pornit și oprit în mod regulat de rețea. - AVERTISMENT: Procesul de gătit trebuie supravegheat.

Un proces de gătit de scurtă durată trebuie supravegheat continuu.

- AVERTISMENT: Pericol de incendiu: Nu depozitați obiecte pe suprafețele de gătit. - Obiectele din metal, cum ar fi cuțite, furculițe, linguri și capace, nu trebuie așezate pe suprafața de gătit, deoarece se pot încălzi. Nu utilizați acest aparat înainte de a-l instala în elementul de mobilier.

• Nu utilizați aparatul înainte de instalare. - Dacă suprafața din ceramică sticloasă / suprafața din sticlă este crăpată, opriți aparatul și scoateți cablul de alimentare din priza de perete. Dacă aparatul este conectat la rețea direct printr-o cutie de distribuție, scoateți siguranța pentru a deconecta aparatul de la alimentare. În ambele cazuri, contactați centrul de service autorizat.
• Dacă cablul este deteriorat, acesta trebuie înlocuit de producător, de serviciul autorizat sau de persoane cu calificare similară, pentru a evita pericolul. - AVERTISMENT: Utilizați numai grătare pentru gătit proiectate de producătorul aparatului de gătit sau cele care sunt indicate de producătorul aparatului în instrucțiunile de utilizare ca fiind potrivite sau accesorii pentru grătare care sunt încorporate în aparat. Utilizarea grătarelor nepotrivite poate provoca accidente.

2. INSTRUCȚIUNI DE SIGURANȚĂ

2.1 Instalarea

AVERTISMENT!

Numai o persoană calificată poate instala acest aparat.

AVERTISMENT!

Risc de deteriorare sau de vătămare corporală.

• Deconectați complet aparatul de la rețea.
• Nu instalați și nu utilizați un aparat deteriorat. - Respectați instrucțiunile de instalare furnizate cu aparatul. Este necesar să respectați distanțele minime față de alte aparate și elemente de mobilier.
• Purtați întotdeauna mănuși de protecție la mutarea aparatului, deoarece este greu. Purtați întotdeauna mănuși de protecție și încălțăminte închisă. Acoperiți suprafețele tăiate cu materiale de protecție pentru a preveni deteriorarea cauzată de umiditate.

Atenție la amplasarea aparatului sub perdea sau lângă fereastră. Nu montați aparatul lângă perdea sau lângă fereastră. Asigurați-vă că timpul de uscare a hainelor cu aparatul este suficient atunci când se deschide ușa sau fereastra. Dacă aparatul este montat în afara blocului, ventilați corespunzător spațiul dintre partea superioară a aparatului și blocul superior, pentru a permite circulația aerului. - Aparatul poate fi deteriorat. Ventilația pentru uscarea hainelor trebuie să fie instalată din material neinflamabil, cum ar fi oțel inoxidabil, sau alt material neinflamabil, pentru a preveni accesul la partea inferioară. Tava de scurgere trebuie să acopere complet zona de sub uscător.

2.2 Conectarea la rețeaua electrică

AVERTISMENT!

Risc de incendiu și șoc electric.

Toate conexiunile electrice trebuie efectuate de un electrician calificat. - Aparatul trebuie să fie împământat. - Înainte de orice lucrare la aparat, cablul de alimentare trebuie scos din priză. - Asigurați-vă că parametrii electrici sunt compatibili cu parametrii rețelei de alimentare. - Verificați dacă aparatul este instalat corect. O priză sau un cablu necorespunzător poate cauza supraîncălzirea prizei. Folosiți un cablu de alimentare adecvat. Nu lăsați cablul de alimentare să se încurce. - Verificați dacă protecția împotriva șocului electric este instalată. Folosiți un cablu cu împământare. Când conectați aparatul la o priză standard, asigurați-vă că cablul de alimentare sau ștecherul (dacă există) nu intră în contact cu părțile fierbinți ale aparatului sau cu părțile fierbinți. Nu folosiți adaptoare sau cabluri prelungitoare. - Verificați dacă ștecherul și cablul de alimentare sunt în stare bună. Contactați centrul de service autorizat pentru înlocuirea cablului de alimentare deteriorat. Reparațiile părților sub tensiune sau a părților izolate trebuie efectuate astfel încât să nu poată fi deconectate fără unelte. - Conectați cablul de alimentare la priză. La capătul instalației, asigurați-vă că există acces la priză după instalare. Dacă priza este slăbită, nu conectați aparatul.

Nu trageți de cablul de alimentare pentru a deconecta aparatul. Deconectați cablul trăgând de ștecher, nu de cablu. Folosiți numai întrerupătoare corespunzătoare: întrerupătoare automate, siguranțe (siguranțe cu topire trebuie înlocuite cu unele de același tip), întrerupătoare automate de protecție și contactoare. - În instalația electrică trebuie să existe un întrerupător care să vă permită să deconectați toate fazele de alimentare ale aparatului. Distanța dintre contactele întrerupătorului trebuie să fie de cel puțin 3 mm.

2.3 Utilizare

AVERTISMENT!
