BEDIENUNGSANLEITUNG ZHRN642X ZANUSSI

9. TECHNISCHE GEGEVENS

9.1 Typeplaatje

Model ZHRN642X PNC 949 492 425 00

Type 60 HAD 03 AO 220 - 240 V / 400 V 2N 50 - 60 Hz

Gemaakt in Roemenie

Ser.Nr. 6.4 kW

ZANUSSI

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten: www.zanussi.com/support

Änderungen vorbehalten.

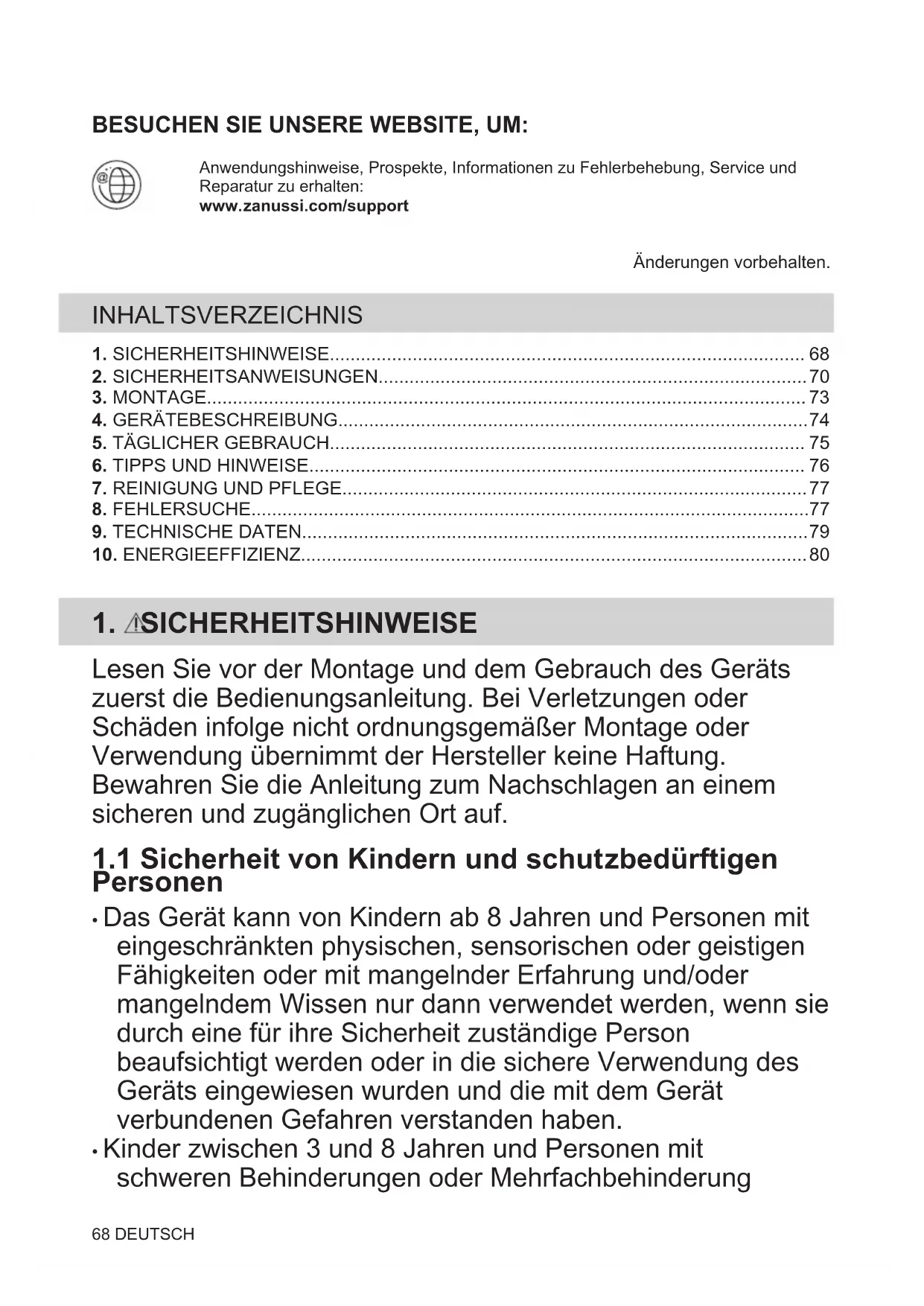

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE 68
   2.SICHERHEITSANWEISUNGEN. 70
   3.MONTAGE 73
   4.GERATEBESCHREIBUNG 74
2. TÄGLICHER GEBRAUCH 75
3. TIPPS UND HINWEISE 76
4. REINIGUNG UND PFLEGE 77
5. FEHLERSUCHE 77
6. TECHNISCHE DATEN 79
7. ENERGIEEFFIZIENZ 80

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung

müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speiten.
• Halten Sie samentliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Halten Sie Kinder und Haustiere während des Betriebs oder der Abkuhlphase vom Gerät fern. Die zugänglichen Geräteile werden beim Betrieb sehr heiß.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführren.

1.2 Allgemeine Sicherheit

• WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie NIEMALS, ein Feuer mit Wasser zu Löschen, sondern schalten Sie das Gerät aus unddecken Sie die Flamme ab, z.B. mit einem Deckel oder einer Feuerlöschdecke.
  VORSICHT: Das Gerät darf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom einem Programm regelmäßig ein- und ausgeschaltet wird.
  VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.

• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, daß diese heißt werden konnen.

• Verwenden Sie ds Gerät nicht, bevors in den Einbauschrank gesetzt wird.

• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus undnehmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann,nahme Sie die Sicherung fur den Anschluss hersaus,um die Stromversorgung zu unterbrechen. Verständigen Sie in jeder Fall den autorisierten Kundendienst.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
• WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von whom in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNING!

Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

WARNING!

Verletzungsgefahr sowie Risiko von Schaden am Gerät.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen

Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
  Installieren Sie das Gerät nicht direkt geben einer Tur oder unter einem Fenster. So kann heiBes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heißt werden.
  Achten Sie darauf eine feuerfeste

Trennplatte aus Sperrholz,
Küchenmöbelmaterial oder einem
anderen nicht entflammbaren Material
unter dem Gerät anzubRING, damit der Boden nicht zugänglich ist.
Die Trennplatte muss den gesamten Bereich unter dem Kochfeld abdecken.

2.2 Elektrischer Anschluss

WARNING!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Das Gerät muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
  Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäß Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
  Sorgen Sie davon, dass ein Berührungsschutz installiert wird.
• Verwenden Sie die Zugentlastung für das Kabel.
• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder bereits Kochgeschirr in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie

nicht ohne Werkzeug entfernt werden konnen.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
• Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfern werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführrt sein.

2.3 Gebrauch

WARNING!

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
  Die Luftungsöffnungen dürfen nicht abgedeckt werden.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Anderenfalls werden sie sehr heißt.
• Bedieren Sie das Gerät nicht mit feuchten oder nassen Handen oder wenn es mit Wasser in Kontakt gekommen ist.

• Benutzen Sie das Gerät nicht als Arbeits-oder Abstellfläche.

• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spanningsversorgung. Dies dient zur Vermeidung eines Stromschlags.

• Wenn Sie Nahrungsmittel in heiBes Öl geben, kann diese spritzen.

WARNING!

Brand- und Explosionsgesfahr

• Erhützte Öle und Fette konnen brennbare Dämpfe freiisetzen. Halten Sie Flammen und erhützte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  Die von sehr heisem Öl freigesetzen Dämpfe können eine Selfbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelrechte enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät.

WARNING!

Risiko von Schaden am Gerät.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Legen Sie keineheiten Topfdeckel auf die Glasoberfläche des Kochfeldes.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
  Kochgeschirr aus Gusseisen, Aluminium oder mit beschädigten Böden kann die Glas- bzw. Glaskeramikoberfläche verkratzen. Hebben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.
• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als

bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

2.4 Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen
• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmen, Lösungsmittel oder Metallgegenstände.

2.5 Wartung

Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.
- Bezüglich der Lampe(n) in thisem Gerät und separat verkafter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchting geeignet.

2.6 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

• Für Informationen zur ordnungsgemänen Entsorgung des Gerats wenden Sie sich an die zuständigeCOMMUNALE Behörde vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähdes Geräts ab, und entsorgen Sie es.

3. MONTAGE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

3.1 Vor der Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Seriennummer

3.2 Einbau-Kochfelder

Einbau-Kochfelder dürfen nur nach dem Einbau in normgerechte, passende Einbaumöbel und Arbeitsplatten betriebenen werden.

3.3 Anschlusskabel

• Das Kochfeld wird mit einem Anschlusskabel gefelfert.
• Ersetzen Sie ein defektes Netzkabel durch den Kabeltyp H05V2V2-F, der einer Temperatur von mindestens 90^ standhalt. Wenden Sie sich an den Kundendienst vor Ort.

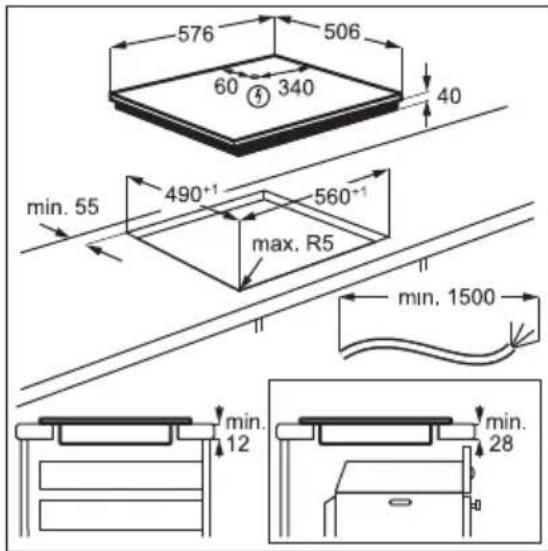

3.4 Einbau

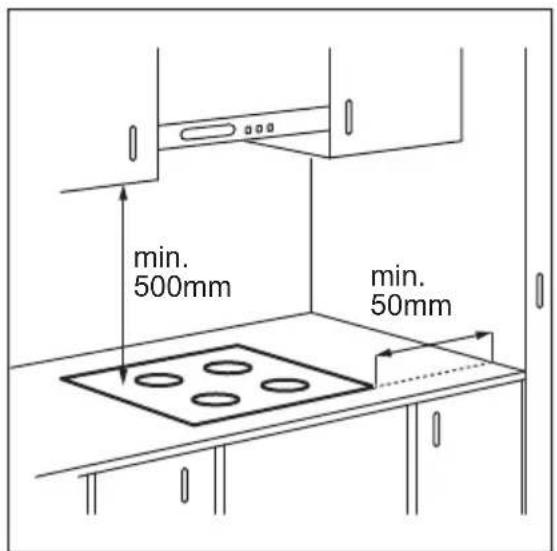

Wird das Kochfeld unter einer Abzugshaube montiert, sehen Sie in der Montageanleitung der Abzugshaube nach, welche Mindestabstand zwischen den Geräten eingehalten werden muss.

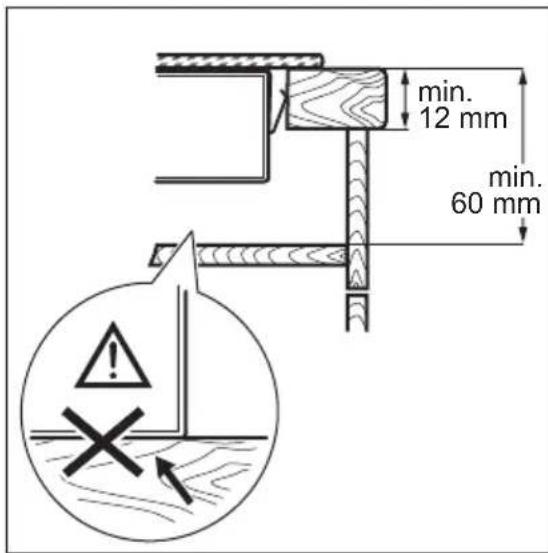

3.5 Schutzboden

Falls Sie einen Schutzboden (optionales Zubehor) verwenden, ist die Schutzmatte direkt unter dem Gerät nicht nötig. Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich an ihren Handler vor Ort.

Wenn Sie das Kochfeld über einem Backofen einsetzen, können Sie den Schutzboden nicht verwenden.

4. GERÄTEBESCHREIBUNG

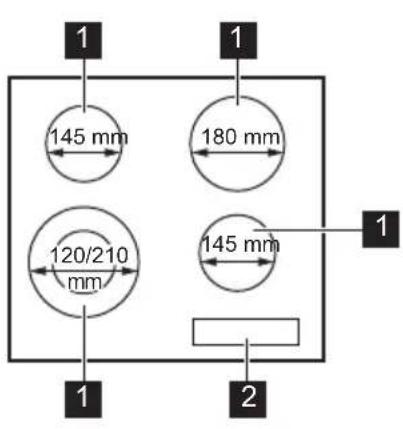

4.1 Kochfeldanordnung

1 Kochzone
2 Bedienfeld

4.2 Bedienfeldanordnung

Bedieren Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrollampen und akustischen Signale informieren Sie über die aktiven Funktionen.

	Sens- sorfeld	Funktion Kommentar
1	①	EIN/AUS Ein- und Ausschalten des Kochfeldes.
2	◎	- Ein- und Ausschalten des äußerten Kreises.
3	- Kochstufenanzeige Zeigt die Kochstufe an.
4	+/-	- Einstellen der Kochstufe.

4.3 Anzeige der Kochstufen

Display Beschreibung
0	Die Kochzone ist ausgeschelt.
1-9	Die Kochzone ist eingescheltet.
E + Zahl	Eine Störung ist aufgetreten.
H	Eine Kochzone ist noch frei (Restwärme).
L	Kindersicherung ist eingescheltet.
-	Automatische Abschaltung ist eingescheltet.

4.4 Restwärmeanzeige

WARNING!

Esbesteht

Verbrennungsgefahr durch

Restwärme.

Die Anzeigen zeigen den Restwärmegrad der Kochzonen an, die Sie gerade verwenden. Die Anzeigen der benachbarten Kochzonen können auch dann leuchten, wenn Sie sie nicht benutzen.

5. TÄGLICHER GEBRAUCH

WARNING!

Siehe Kapitel

Sicherheitshinweise.

5.1 Ein- und Ausschalten

Berühren Sie Sekunde lang, um das Kochfeld ein- oder auszuschalten.

5.2 Automatische Abschaltung

Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet,
• Nach dem Einsatz des Kochfelds wird keine Kochstufe gewählt,
• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertont und das Kochfeld schaltet ab. Entfern den Sie den Gegenstand oder reinigen Sie das Bedienfeld.
• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert.

Nach einer Weile leuchtet auf und das Kochfeld schaltet sich aus. Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:

Kochstufe Das Kochfeld wird ausgeschaltet nach

1-26Std

3-45Std

54Std

6-91,5Stunden

5.3 Einstellen der Kochstufe

Berühren Sie um die Kochstufeneinstellung zu erhöhen. Berühren Sie um die Kochstufeneinstellung zu verringn. Berühren Sie zum Ausschalten der Kochzone und gleichzeitig.

5.4 Ein- und Ausschalten der äußerten Heizkreise

Die Kochflächen können an die große des Kochgeschirrs angepasst werden.

Verwenden Sie das Sensorfeld:

Einschalten des äußeren Heizkreises: Berühren Sie das Sensorfeld. Die Kontrollampe leuchtet auf.

Ausschalten des äußerten Heizkreises: Berühren Sie das Sensorfeld, bis die Kontrollampe erlischt.

5.5 Kindersicherung

These Funktion verhindert ein versehentliches Einsatz des Kochfelds.

Zum Starten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie - der beiden

vorderen Kochzonen gleichzeitig 4 Sekunden lang. Leuchtet. Schalten Sie das Kochfeld mit aus.

Zum Ausschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie der beiden vorderen Kochzonen gleichzeitig 4 Sekunden lang. fuchtet. Schalten Sie das Kochfeld mit aus.

Vorübergehendes Ausschalten der Funktion für einen einzelnen Kochvorgang: Schalten Sie das Kochfeld mit ein. Leuchtet. Berühren Sie der beiden vorderen Kochzonen gleichzeitig 4 Sekunden lang. Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt bedient werden. Wenn Sie das Kochfeld mit ausschalten, wird diese Funktion wieder eingeschaltet.

6. TIPPS UND HINWEISE

WARNING!

Siehe Kapitel
Sicherheitshinweise.

6.1 Kochgeschirr

• Der Boden des Kochgeschirrs muss so dick und flach wie möglich sein.
• Stellen Sie sicher, dass die Topfböden sauber sind, bevor Sie sie auf das Kochfeld stellen.
• Um Kratzer zu vermeiden, damit der Topf nicht auf dem Keramikglas verschoben werden.

Kochgeschirr aus Stahlemaille oder mit Aluminium- oder Kupferboden kann Verfarbungen der Glaskeramikoberfläche verursachen.

6.2 Anwendungsbeispiele für das Garen

Bei den Angaben in der folgenden Tabelle handelt essich um Richtwerte.

Kochstufe Verwendung: Dauer	Hinweise
	(Min.)
1 Warmhalten von gegarten Speisen. Nach Be- darf	Legen Sie einen Deckel auf das Koch- geschirr.
1 - 2 Sauce Hollandaise, Schmelzen von: Butter, Schokolade, Gelatine.	5 - 25 Gelegentlich umruhren.
1 - 2 Stocken: Lockere Omeletts, gebacke- ne Eier.	10 - 40 Mit Deckel garen.
Kochstufe Verwendung: Dauer	Hinweise (Min.)
2 - 3 Köcheln von Reis und Milchgerichten, Erhitzen von Fertigerchten.	25 - 50 Mindestens doppelte Menge Flüssig-keit zum Reis geben, Milchgerichte nach der Hälfte der Zeit umruhren.
3 - 4 Dünsten von Gemüse, Fisch, Fleisch. 20 - 45 Einige Esslöfel Flüssigkeit zugeben.
4 - 5 Dampfgaren von Kartoffeln. 20 - 60 Max. 1/4 I Wasser für 750 g Kartoffeln verwenden.
4 - 5 Kochen größer Speisemengen, Ein-topfgerichte und Suppen.	60 - 150 Bis zu 3 I Flüssigkeit plus Zutaten.
6 - 7 Bei geringer Hitze anbraten: Schnitzel, Cordon bleu, Kotelett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts.	Nach Be-darf	Nach der Hälfte der Gardauer wen-den.
7 - 8 Braten bei starker Hitze: Rösti, Len-denstücke, Steaks.	5 - 15 Nach der Hälfte der Gardauer wen-den.
9 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites.

7. REINIGUNG UND PFLEGE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

7.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
• Verwenden Sie einen speziellen Reinigungsschaber für Glas.

7.2 Reinigen des Kochfelds

Folgendes muss sofort entfernt werden: Geschmolzener Kunststoff,

Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls konnen die Verschmutzungen das Kochfeld beschädigten. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaber schrag zur Glasfläche ansetzen und über die Oberfläche bewegen.

• Folgendes kann nach ausreichender Abkuhlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfürbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
• Entfernen Sie metallisch schimmernde Verfarbungen: Benutzen Sie für die Reinigung der Glasoberfläche ein mit einer Lösung aus Essig und Wasser angefeuchtetes Tuch.

8. FEHLERSUCHE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

8.1 Was zu tun ist, wenn ...

Störung Mögliche Ursache Problembehebung
Der Backofen kann nicht eingeschalt oder bedient werden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spanningsversorgung angeschlossen.	Prüfen Sie, ob das Kochfeld ordnungs-gemäß an die Spanningsversorgung angeschlossen ist.
Die Sicherung ist durchgebrannt. Vergewissern Sie sich, dass die Siche-rung die Ursache für die Störung ist.Brennt die Sicherung wiederholt durch,wenden Sie sich an eine qualifizierteElektrofachkraft.
Sie haben die Kochstufe nicht inner-halb von 10 Sekunden eingestellt.	Schalten Sie das Kochfeld erneut einund stellen Sie innerhalb von wenigerals 10 Sekunden die Kochstufe ein.
Sie haben 2 oder mehr Sensorfeldergleichzeitig berührt.	Berühren Sie nur ein Sensorfeld.
Auf dem Bedienfeld befinden sichWasser- oder Fettspritzer.	Reinigen Sie das Bedienfeld.
Ein akustisches Signal ertönt unddas Kochfeld wird ausgeschalt.Tewn das Kochfeld ausgeschal-tet ist, ertönt ein akustisches Sig-nal.	Sie haben etwas auf ein oder mehrere Sensorfelder gestellt.	Entfernen Sie den Gegenstand vonden Sensorfeldern.
Das Kochfeld wird ausgeschaltet.	Sie haben etwas auf das Sensorfeldgestellt.①	Entfernen Sie den Gegenstand vondem Sensorfeld.
Die Restwärmeanzeige funkti-nier nicht.	Die Kochzone ist nicht heißt, da sieurkurze Zeit in Betrieb war oderder Sensor ist beschädigt.	Wenn die Kochzone lange genug betrieben wurde, um heißt zu sein, wen-den Sie sich an ein autorisiertes Kun-denzentrum.
Der äußere Heizkreis{lssst sichnicht einschalten.	Schalten Sie zuerst den inneren Heiz-kreis durch Ändern der Kochstufe ein.
In der Mehrkreis-Kochzo-ne befindet sich ein dunkler Be-reich.	Es ist normal, dass sich in der Mehr-kreis-Kochzone ein dunkler Bereich befindet.
Die Sensorfelder werden heiß. Das Kochgeschirr ist zu groß oderSie haben es zu nahe an die Bedie-nelemente gestellt.	Stellen Sie großees Kochgeschirr nachMöglichkeit auf die hinteren Kochzo-nen.
Lleuchtet.	Kindersicherung in Betrieb. Siehe „Täglicher Gebrauch".
Eund eine Zahl werden ange-zeigt.	Es ist ein Fehler im Kochfeld aufge-treten.	Schalten Sie das Kochfeld aus undnach 30 Sekunden wieder ein. WennErneut erscheidt, trennen Sie dasKochfeld von der Spanningsversorgung.Schalten Sie nach 30 Sekundendas Kochfeld wieder ein. Wenn dasProblem weiterhin besteht, wendenSie sich an ein autorisiertes Service-zentrum.

Störung Mögliche Ursache Problembehebung

Es ist ein konstanter Piepton zu hören.	Unsachgemäßer elektrischer Anschluss.	Trennen Sie das Kochfeld von der Stromversorgung. Wenden Sie sich an eine Elektrofachkraft zur Überprüfung der Installation.
E6 leuchtet.	Die zweite Phase der Spannings-versorgung ist nicht vorhanden.	Prüfen Sie, ob das Kochfeld ordnungs-gemäß an die Spanningsversorgung angeschlossen ist. Nehmen Sie die Sicherung hereaus, warten Sie eine Minute und setzen Sie die Sicherung wie-der ein.

8.2 Wenn Sie das Problem nicht offen können...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an ihren Handler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Geben Sie damit den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte

Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Handler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

9. TECHNISCHE DATEN

9.1 Typenschild

Modell ZHRN642X Produkt-Nummer (PNC) 949 492 425 00

Typ 60 HAD 03 AO 220 - 240 V/400 V 2N 50 - 60 Hz

Made in Romania

Ser. Nr. 6.4 kW

ZANUSSI

9.2 Technische Daten der Kochzonen

Kochzone	Nennleistung (höchste Kochstufe) [W]	Durchmesser der Kochzone [mm]
Vorne links 750 / 2200	120 / 210
Hinten links 1200	145
Vorne rechts 1200	145
Hinten rechts 1800	180

Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größter als der der Kochzone ist.

10. ENERGIEEFFIZIENZ

10.1 Produktinformationen gemäß EU 66/2014, nur gültig für den EU-Markt

Modellidentification ZHRN642X

Kochfeldtyp Einbau-Kochfeld
Anzahl der Kochzonen 4
Heiztechnologie Kochzone mit Strahlungs-		beheizing
Durchmesser der kreefsförmigen Kochzonen (Ø) Vorne links	Hinten links	21,0 cm
	Vorne rechts	14,5 cm
	Hinten rechts	14,5 cm
	Vorne rechts	18,0 cm
Energieverbrauch pro Kochzone (EC electric coo-king)	Hinten rechts	200,1 Wh/kg
	Vorne rechts	188,0 Wh/kg
	Hinten rechts	188,0 Wh/kg
	Vorne rechts	191,6 Wh/kg
Energieverbrauch des Kochfelds (EC electric hob) 191,9 Wh/kg

EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften

10.2 Energie sparen

Beachten Sie folgende Tipps, um beim tätiglichen Kochen Energie zu sparen.

• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

11.UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

• Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
• Der Boden des Kochgeschirrs sollen den denselben Durchmesser wie die Kochzone haben.
• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
• Stellen Sie das Kochgeschirr mittig auf die Kochzone.
• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

mit diesen Symbol nicht mit dem Hausmull. Bringen Sie das Gerät zu ihrer ortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

ENIISKEΦEITE TON IΣTOTO NO MA Σ ΓIA NA:

Bpeite uTIOEiEIG xPnOa, quAldia, ouuoue yia Tnv ETIluon TpoBAnmuatwv, PAnpOoepieC ePBCKai EITIOKEUc: www.zanussi.com/support

Ytoketai a e aaayec xwpi TpoeiToin.

NEPIEXOMENA

1. ΠΛHPOΦΟPIEΣ ΓΙA THEN ΑΣΦΑΛΕΙA. 81
2. OAHIIEIGIA THN AZPAAIEIA 83
3. EΓΚATAΣTAΣH 86
4. INPIIPAH IPOI'ONTOE 87
5. KAOHMEPINH XPHSH 88
   6.YNOAEIEEIG KAI SYMBOYAE89
6. ΦPONTIΔA KAI KAΘΑPIΣΜΑ. 90
7. EPIAYSH IPOBAHMATQN 91
8. TEXNIKA XAPAKTHPISTIKA 92
9. ENEPTEIAKH ANO OSH 93
