Termék típusa	Beépíthető üvegkerámia főzőlap
Márka	Zanussi
Modell	ZHRN642X
Teljes teljesítmény	6,4 kW
Tápfeszültség	220-240 V / 400 V 2N, 50-60 Hz
Főzőzónák száma	4
Zónák átmérői	Bal első: 21,0 cm (kettős zóna 12,0/21,0 cm) Bal hátsó: 14,5 cm Jobb első: 14,5 cm Jobb hátsó: 18,0 cm
Fűtési technológia	Sugárzás
Energiafogyasztás	191,9 Wh/kg (főzőlap)
Fő funkciók	Automatikus kikapcsolás, gyerekzár, bővíthető zónák (külső kör), maradékhő-jelző
Karbantartás és tisztítás	Tisztítás speciális kaparóval és nem koptató termékekkel; azonnal távolítsa el a cukrot és az olvadt műanyagot
Biztonság	Gyerekzár, automatikus kikapcsolás túlcsordulás vagy beállítás hiányában, maradékhő-érzékelés
Alkatrészek és javíthatóság	H05V2V2-F tápkábel (csere szerviz által); speciális kaparó; csak eredeti alkatrészek
Általános információk	Romániában gyártva; PNC 949 492 425 00; megfelel az EU 66/2014 szabványnak

Gyakran ismételt kérdések - ZHRN642X ZANUSSI

Hogyan kapcsoljam be és ki a főzőlapot?

Nyomja meg a BE/KI gombot (① gomb) 1 másodpercig a főzőlap be- vagy kikapcsolásához.

Hogyan aktiváljam a főzőzóna külső körét?

Nyomja meg az érintőgombot ◎ a zóna külső körének be- vagy kikapcsolásához. A jelzőfény bekapcsolt állapotban világít.

Mit tegyek, ha a főzőlap nem kapcsol be?

Ellenőrizze, hogy a készülék megfelelően van-e csatlakoztatva, és hogy a biztosíték nem oldott-e ki. Ha a probléma továbbra is fennáll, forduljon szakképzett villanyszerelőhöz.

Hogyan használjam a gyerekzárat?

Kapcsolja be a főzőlapot, ne nyomjon meg egyetlen főzőzónát sem, majd nyomja meg egyszerre a két első zónát 4 másodpercig. Megjelenik az L. Kapcsolja ki a főőlapot a funkció aktiválásához. A kikapcsoláshoz ismételje meg a műveletet.

Mit jelent a 'H' kijelzés egy főzőzónán?

A H kijelzés azt jelzi, hogy a zóna még forró (maradékhő). Ne érintse meg, amíg a kijelzés el nem tűnik.

Hogyan tisztítsam az üvegkerámia főzőlapot?

Használjon speciális kaparót az égett maradványok eltávolításához, majd tisztítsa meg nedves ruhával és nem koptató tisztítószerrel. Szárítsa meg puha ruhával.

Milyen edények ajánlottak a főzéshez?

Használjon lapos és sima aljú, a zóna méretéhez illő edényeket. Kerülje a réz, alumínium vagy zománc aljú edényeket, mert nyomokat hagyhatnak.

Miért kapcsol ki automatikusan a főzőlap?

Az automatikus kikapcsolás akkor aktiválódik, ha egyik zónát sem használják, ha egy tárgyat helyeznek a kezelőszervekre több mint 10 másodpercre, vagy ha a főzési szintet egy bizonyos idő után nem módosítják.

Mit tegyek, ha 'E' hibakód jelenik meg egy számmal?

Kapcsolja ki a főzőlapot, és várjon 30 másodpercet, mielőtt újra bekapcsolja. Ha a hiba továbbra is fennáll, húzza ki a készüléket 30 másodpercre, majd csatlakoztassa újra. Szükség esetén lépjen kapcsolatba a vevőszolgálattal.

Hogyan spórolhatok energiát ezzel a főzőlappal?

Csak a szükséges mennyiségű vizet melegítse, fedje le az edényeket, használjon megfelelő átmérőjű edényeket, és használja ki a maradékhőt a melegen tartáshoz.

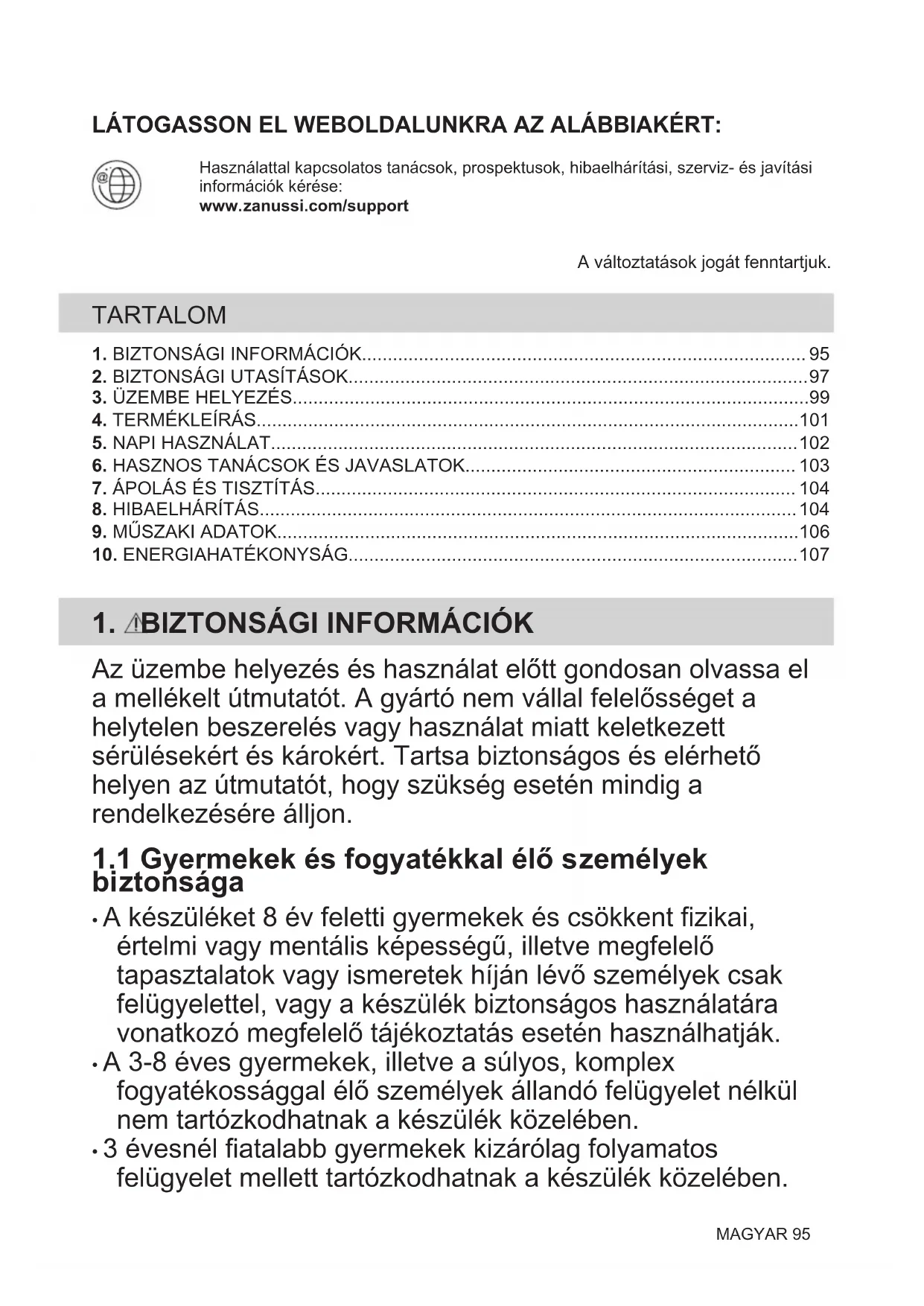

HASZNÁLATI ÚTMUTATÓ ZHRN642X ZANUSSI

Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk keresése:

A változtatások jogát fenntartjuk.

TARTALOM

1. BIZTONSÁGI INFORMÁCIÓK 95
2. BIZTONSÁGI UTASÍTÁSOK 97
3. ÜZEMBE HELYEZÉS 99
4. TERMÉKLEÍRÁS 101 5. NAPI HASZNÁLAT 102
5. HASZNOS TANÁCSOK ÉS JAVASLATOK 103
6. ÁPOLÁS ÉS TISZTÍTÁS 104
7. HIBAELHÁRÍTÁS 104 9. MŰSZAKI ADATOK 106
8. ENERGIAHATÉKONYSÁG 107

1. BIZTONSÁGI INFORMÁCIÓK

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.

1.1 Gyermekek és fogyatékkal élő személyek biztonsága

A készüléket 8 év feletti gyermekek és csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok vagy ismeretek híján lévő személyek csak felügyelettel, vagy a készülék biztonságos használatára vonatkozó megfelelő tájékoztatás esetén használhatják. A 3-8 éves gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében. - 3 évesnél fiatalabb gyermekek kizárólag folyamatos felügyelet mellett tartózkodhatnak a készülék közelében.

• Ne hagyja, hogy gyermekek játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően dobja azokat a hulladékba.
• FIGYELMEZTETÉS: A gyermekeket és kedvenc háziállatokat tartsa távol a készüléktől működés közben, és működés után, lehűléskor. Használat közben a hozzáférhető részek nagyon felforrósodnak.
• Ha rendelkezik gyermekbiztonsági zárral a készülék, akkor azt be kell kapcsolni. Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• FIGYELMEZTETÉS: Használat közben a készülék és az elérhető részek nagyon felforrósodhatnak. Legyen óvatos, hogy ne érjen a fűtőelemekhez.
• FIGYELMEZTETÉS: Főzőlapon történő főzéskor az olaj vagy zsír felügyelet nélkül hagyása veszélyes lehet, és tűz keletkezhet. A tüzet SOHA NE próbálja meg eloltani vízzel, hanem kapcsolja ki a készüléket, és takarja le a lángokat például egy fedővel vagy tűzoltó takaróval. VIGYÁZAT: A készüléket tilos külső kapcsolóeszközzel, például időzítővel ellátni, vagy olyan áramkörre kötni, amelyet rendszeresen be- és kikapcsolnak. VIGYÁZAT: Főzéskor a készüléket ne hagyja felügyelet nélkül. Rövid időtartamú főzéskor a készüléket/terméket tartsa folyamatosan felügyelet alatt.
• FIGYELMEZTETÉS: Tűzveszély: Ne tároljon semmit sem a főzőfelületeken.
• Soha ne tegyen a főzőfelületre fémtárgyakat (fedők, kések, kanalak), mert azok felforrósodhatnak. A bútorba való beépítés előtt ne használja a készüléket. A készülék tisztításához ne használjon nagy nyomású gőzt. Ha repedést lát az üvegkerámia / üveg felületen, kapcsolja ki a készüléket, és húzza ki a konnektorból a dugvilláját. Amennyiben a készülék kötésdobozon keresztül közvetlenül csatlakozik az elektromos hálózathoz, vegye ki

a biztosítékot a készülék elektromos hálózatról történő leválasztásához. Egyéb esetben forduljon a márkaszervizhez.

·Ha a hálózati kábel megsérül, azt a gyártónak vagy a hivatalos márkaszerviznek vagy más hasonlóan képzett személynek ki kell cserélnie, nehogy veszélyhelyzet álljon elő. - FIGYELMEZTETÉS: Kizárólag a főzőlap gyártója által tervezett vagy a főzőlap gyártója által a használati útmutatóban javasolt, illetve a készülékhez mellékelt főzőlapvédő elemet használjon. A nem megfelelő védőelemek használata balesetet okozhat.

2. BIZTONSÁGI UTASÍTÁSOK

2.1 Üzembe helyezés

FIGYELMEZTETÉS!

A készüléket csak képesített személy helyezheti üzembe.

FIGYELMEZTETÉS!

Személyi sérülés vagy a készülék károsodásának veszélye áll fenn.

Távolítsa el az összes csomagolóanyagot. - Ne helyezzen üzembe, és ne is használjon sérült készüléket. Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat. Tartsa meg a minimális távolságot a többi készüléktől és egységtől. A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit. - Megfelelő tömítőanyaggal védje a munkalap vágott felületeit a nedvesség ellen. Védje a készülék alját a gőztől és nedvességtől. - Ne telepítse a készüléket ajtó mellé vagy ablak alá. Ezzel elkerülhető, hogy az ajtó vagy ablak kinyitásával leverje a forró főzőedényt a készülékről.

• Amikor fiókok felett helyezi üzembe a készüléket, akkor ellenőrizze, hogy van-e megfelelő levegőkeringés a készülék alja és a felső fiók között. A készülék alja forróvá válhat. Feltétlenül tegyen furnérból, tömör fából vagy más nem gyúlékony anyagból készült elválasztó lapot a készülék alá, hogy megakadályozza az aljával való érintkezést.
• Az elválasztó lapnak teljesen le kell fednie a főzőlap alatti területet.

2.2 Elektromos csatlakoztatás

FIGYELMEZTETÉS!

Tűz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie. A készüléket kötelező földelni. Bármilyen beavatkozás előtt ellenőrizni kell, hogy a berendezés le lett-e választva az elektromos hálózatról. Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek. Ellenőrizze, hogy megfelelően van-e üzembe helyezve a készülék. A hálózati gépek dugója (ha van) és a konnektor közötti gyenge vagy rossz érintkezés miatt a csatlakozás túlságosan felforrósodhat.
• Használjon megfelelő típusú hálózati kábelt.
• Ne hagyja, hogy az elektromos vezetékek összegabalyodjanak.
• Ügyeljen arra, hogy az érintésvédelem ki legyen építve.
• Használjon feszültségmentesítő bilincset a vezetékekhez.
• Ügyeljen arra, hogy a hálózati kábel vagy dugója (ha van) ne érjen a készülékhez vagy a forró főzőedényekhez, amikor a készüléket a közeli csatlakozóaljzathoz csatlakoztatja.
• Ne használjon hálózati elosztókat és hosszabbító kábeleket.
• Ügyeljen a hálózati csatlakozódugó (ha van) és a hálózati kábel épségére. Ha a hálózati kábel cserére szorul, forduljon a márkaszervizünkhöz vagy egy villanyszerelőhöz. A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat. Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.
• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.
• A készülék csatlakozásának bontásakor soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.
• Kizárólag megfelelő szigetelőberendezést alkalmazzon: hálózati túlterhelésvédő megszakítót, biztosítékot (a tokból eltávolított csavaros típusú biztosítékot), földzárlatkioltót és védőrelét.
• Az elektromos készüléket szigetelőberendezéssel kell ellátni, amely lehetővé teszi, hogy minden fázison leválassza a készüléket az elektromos hálózatról. A szigetelőberendezésnek legalább 3 mm-es érintkezőtávolsággal kell rendelkeznie.

2.3 Használat

FIGYELMEZTETÉS!

Sérülés-, égés- és áramütésveszély.

• Az első használat előtt távolítsa el a csomagolóanyagot, a tájékoztató címkéket és a védőfóliát (ha van).
• Ez a készülék kizárólag háztartási célokra használható.
• Ne változtassa meg a készülék műszaki jellemzőit. Ellenőrizze, hogy a készülék szellőzőnyílásai nincsenek-e lezárva.
• Használat közben ne hagyja felügyelet nélkül a készüléket.
• Minden használat után kapcsolja ki a főzőlapokat.
• Soha ne tegyen evőeszközöket vagy fedőket a főzőzónákra. Ezek felforrósodhatnak.
• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.
• Ne használja a készüléket munka- vagy tárolófelületként.
• Amennyiben a készülék felülete megrepedt, azonnal válassza le a készüléket az elektromos hálózatról. Ez a lépés az áramütés elkerüléséhez szükséges.
• Amikor az ételt forró olajba helyezi, az olaj kifröccsenhet.

FIGYELMEZTETÉS!

Tűz- és robbanásveszély

A felforrósított zsírok és olajok gyúlékony gőzöket bocsáthatnak ki. Zsírral vagy olajjal való főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat. - A nagyon forró olaj által kibocsátott gőzök öngyulladást okozhatnak. - Az ételmaradékot tartalmazó használt olaj az előző használatkor alkalmazott hőfoknál alacsonyabb értéken is tüzet okozhat. - Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére.

FIGYELMEZTETÉS!

A készülék károsodásának veszélye áll fenn.

• Ne helyezzen forró edényt a kezelőpanelre.
• Ne helyezzen forró fedőt a főzőlap üvegfelületére.
• Ne hagyja, hogy a főzőedényből elforrjon a folyadék.
• Ügyeljen arra, hogy ne ejtsen tárgyat vagy főzőedényt a készülékre. A készülék felülete megsérülhet.
• Üres főzőedénnyel vagy főzőedény nélkül ne kapcsolja be a főzőzónákat.
• Ne tegyen alufóliát a készülékre.
• Az öntöttvasból vagy alumínium öntvényből készült, illetve sérült aljú edények megkarcolhatják az üveg-/üvegkerámia felületet. Az ilyen tárgyakat mindig emelje fel, ha a főzőfelületen odébb szeretné helyezni ezeket. A készülék kizárólag ételkészítési célokat szolgál. Tilos bármilyen más célra, például helyiség fűtésére használni.

2.4 Ápolás és tisztítás

• Rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felület károsodását. Tisztítás előtt kapcsolja ki a készüléket, és hagyja lehűlni. A készülék tisztításához ne használjon vízsugarat vagy gőzt. A készüléket puha, nedves ruhával tisztítsa. Csak semleges tisztítószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fémtárgyat.

2.5 Szolgáltatások

A készülék javítását bízza a márkaszervizre. Mindig eredeti cserealkatrészt használjon. A termékben található izzó(k)ra és a külön kapható pótizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek, mint például hőmérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.

2.6 Ártalmatlanítás

FIGYELMEZTETÉS! Sérülés- vagy fulladásveszély.

A készülék megfelelő ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal. - Válassza le a készüléket az elektromos hálózatról. - A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.

3. ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

3.1 Az üzembe helyezés előtt

A főzőlap üzembe helyezése előtt másolja le az adattábláról az alábbi adatokat. Az adattábla a főzőlap alján található.

Sorozatszám

3.2 Beépített főzőlapok

Csak azután használhatja a beépített főzőlapot, miután beszerelte azt a szabványoknak megfelelő beépített szekrénybe és munkafelületbe.

3.3 Csatlakozókábel

• A főzőlapot csatlakozóvezetékkel együtt szállítjuk. A megsérült hálózati kábel pótlásához használja a következő vezetéktípust: H05V2V2-F, mely 90 °C-os vagy magasabb hőmérsékletnek is ellenáll. Forduljon a helyi márkaszervizhez.

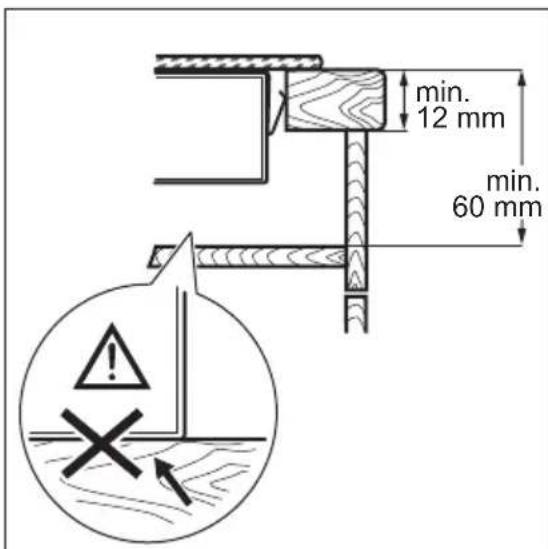

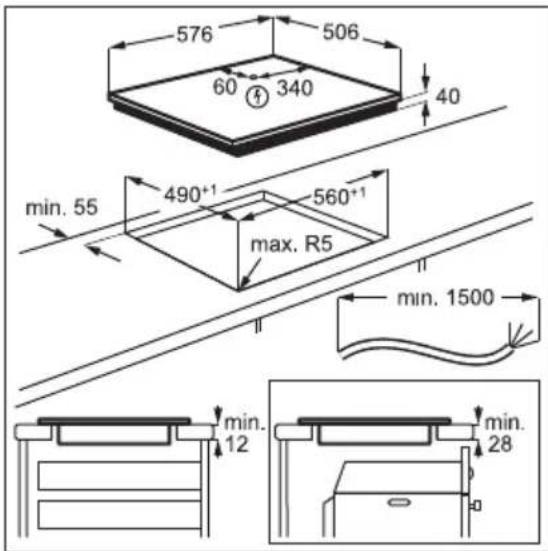

3.4 Összeszerelés

Amennyiben a főzőlapot páraelszívó alá építi be, tekintse meg a készülékek között minimálisan betartandó távolságokat a páraelszívó üzembe helyezési útmutatójában.

3.5 Védőburkolat

Ha védőburkolatot használ (kiegészítő tartozék), a védőpadló közvetlenül a főzőlap alatt nem szükséges. Lehetséges, hogy a védőburkolat bizonyos országokban nem érhető el. Kérjük, keresse fel helyi értékesítőjét.

A védőburkolat nem használható, ha a főzőlapot egy sütő felett helyezi el.

4. TERMÉKLEÍRÁS

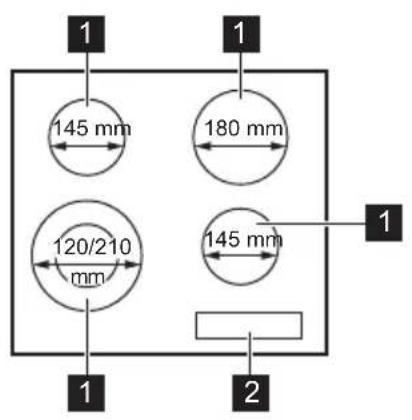

4.1 Főzőfelület elrendezése

1 Főzőzóna 2 Kezelőpanel

4.2 Kezelőpanel elrendezés

A készülék üzemeltetéshez használja az érzékelőmezőket. Kijelzések, visszajelzések és hangok jelzik, hogy mely funkciók működnek.

Érzékelőmező - Funkció - Megjegyzés

1

①

BE / KI: a főzőlap be- és kikapcsolása.

2

O

Bekapcsolja és kikapcsolja a külső kört.

3

Hőfokbeállítás kijelzése: jelzi a hőfokbeállítást.

4

+ / -

A hőfok beállítása.

4.3 Hőfokbeállítás kijelzései

Kijelző - Megnevezés

A főzőzóna ki van kapcsolva.

1.9

A főzőzóna működik.

Kijelző Megnevezés

• számjegy

Üzemzavar lépett fel.

Egy főzőzóna még mindig forró (maradékhő).

A Gyermekbiztonsági eszköz funkció működik.

Az Automatikus kikapcsolás funkció működik.

4.4 Maradékhő visszajelző

FIGYELMEZTETÉS!

A maradékhő miatt égési sérülés veszélye áll fenn.

A visszajelzők a jelenleg használt főzőzónák maradékhő szintjét jelzik. Előfordulhat, hogy a szomszédos zónák visszajelzője is bekapcsol, annak ellenére, hogy nem használja azokat.

5. NAPI HASZNÁLAT

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

5.1 Be- és kikapcsolás

Érintse meg a gombot 1 másodpercig a főzőlap be- vagy kikapcsolásához.

5.2 Automatikus kikapcsolás

A funkció automatikusan leállítja a főzőlapot, ha:

valamennyi főzőzóna ki van kapcsolva, - nem végzett hőfokbeállítást a főzőlap bekapcsolása után, - több mint 10 másodpercig valamivel (pl. edény, konyharuha stb.) letakarta a kezelőpanelt, vagy ráöntött valamit. Hangjelzés hallható, és kikapcsol a főzőlap. Távolítsa el a tárgyat, vagy tisztítsa meg a kezelőpanelt. - nem állított le egy főzőzónát, illetve nem módosította a hőfokbeállítást. Bizonyos idő után a szimbólum világítani kezd, és a főzőlap kikapcsol.

A hőfokbeállítás és azon időtartam közötti kapcsolat, melynek elteltével a főzőlap kikapcsol:

Hőfokbeállítás Az alábbi idő elteltével a főzőlap kikapcsol

1-2 6 óra

3-4 5 óra

5 4 óra

6-9 1,5 óra

5.3 A hőfokbeállítás

Érintse meg a gombot a hőbeállítás növeléséhez. Érintse meg a gombot a hőbeállítás csökkentéséhez. A főzőzóna kikapcsolásához érintse meg egyszerre a és gombot.

5.4 A külső körök be- és kikapcsolása

A ténylegesen melegítő felület nagyságát a főzőedény méretéhez tudja igazítani.

Használja a következő érzékelőmezőt:

A külső kör bekapcsolása: érintse meg az érzékelőmezőt. A visszajelző világítani kezd.

A külső kör kikapcsolása: addig tartsa megérintve az érzékelőmezőt, míg a visszajelző el nem alszik.

5.5 Gyermekbiztonsági eszköz

Ez a kiegészítő funkció megakadályozza a főzőlap véletlen üzemeltetését.

A funkció indítása: indítsa el a főzőlapot a ① gombbal. Ne végezzen hőfokbeállítást. Egyszerre érintse meg 4 másodpercre a két elülső főzőzóna gombját. A kijelzés megjelenik. Kapcsolja ki a főzőlapot a ① gombbal.

A funkció leállítása: indítsa el a főzőlapot a ① gombbal. Ne végezzen hőfokbeállítást. Egyszerre érintse meg 4 másodpercre a két

elülső főzőzóna gombját. A kijelzés megjelenik. Kapcsolja ki a főzőlapot a ① gombbal.

A funkció felfüggesztése egyetlen főzési ciklusra: indítsa el a főzőlapot a ① gombbal. A kijelzés megjelenik. Egyszerre érintse meg 4 másodpercre a két elülső főzőzóna gombját. Végezze el a hőfokbeállítást 10 másodpercen belül. Működtetheti a főzőlapot. Amikor a főzőlapot a gombbal kikapcsolja, a funkció ismét működik.

6. HASZNOS TANÁCSOK ÉS JAVASLATOK

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

6.1 Főzőedény

• A főzőedény aljának a lehető legvastagabbnak és leglaposabbnak kell lennie.
• Ügyeljen arra, hogy a serpenyők alja tiszta és száraz legyen, mielőtt a főzőlapra helyezi azokat. A karcolódás elkerülése érdekében ne csúsztassa és ne húzza az edényt az üvegkerámián.

A zománcozott acél-, illetve az alumínium- vagy rézaljú edények az üvegkerámia felület elszíneződését válthatják ki.

6.2 Példák különböző főzési alkalmazásokra

A táblázatban szereplő adatok csak útmutatásul szolgálnak.

Hõfokbeällitás Használat: Idő	Tanácsok (perc)
1 Fött ételek melegen tartására. szükség	Tegyen fedőt a főzőedényre.
	szerint
1 - 2 Hollandi márías, olvasztás: vaj, csoko-ládé, zselatin.	5 - 25 Időnként keverje meg.
1 - 2 Keményítés: konnyű omlett, sullt tojás. 10 - 40 Fedővel lefedve készítse.
2 - 3 Rizs és tejalapú ételek főzese, keszételek felmelegítese.	25 - 50 A folyadék mennyisége legalább két-szerese legyen a rízsények, a főzés fél-idejében keverje meg a tejalapú étele-ket.
3 - 4 Zöldségek, hal goźolése, hús párolása. 20 - 45 Adjon hozzá néhány evökanálnyi fo-lyadékot.
4 - 5 Burgonya párolása. 20 - 60 750 g burgonyához max. ¼ l vizet	használjon.
Hőfokbeállítás Használat: Idő	Tanácsok (perc)
4 - 5 Nagyobb mennyiségü étel, raguk és levesek készítés.	60 - 150 Legfeljebb 3 l folyadék plusz a hozzá-valók.
6 - 7 Kímfelő sütés: bécsi szelet, borjuhús, cordon bleu, borda, húspopácsa, kol-bász, maj, rántás, tojás, palacsinta, fank.	szükség szerint	Félidőben fordítsa meg.
7 - 8 Erős sütés, burgonyatallér, bélszín, marhaszeletek.	5 - 15 Félidőben fordítsa meg.
9 Víz forralása, tészta kifőzésé, hús barnitása (gulyás, serpenyős sültek), burgonya bő olajban sütese.

7. ÁPOLÁS ÉS TISZTÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

7.1 Általános tudnivalók

• Minden használat után tisztítsa meg a főzőlapot.
• Mindig olyan főzőedényeket használjon, amelyeknek tiszta az alja. A felületen megjelenő karcolások vagy sötét foltok nem befolyásolják a főzőlap működését. Használjon a főzőlapok tisztításához megfelelő tisztítószert. Használjon üvegfelületekhez tervezett speciális kaparóeszközt.

7.2 A főzőlap tisztítása

• Azonnal távolítsa el: a megolvadt műanyagot, folpackot, a cukrot, valamint a

cukortartalmú ételeket, máskülönben a szennyeződés károsíthatja a főzőlapot. Az égési sérülés megelőzése érdekében körültekintéssel járjon el. Állítsa éles szögben az üvegkerámia felületre a kaparókést, majd csúsztassa végig a pengét a felületen.

Távolítsa el, miután a főzőlap megfelelően lehűlt: vízkőkarikák, vízgyűrűk, zsírfoltok, fényes, fémes elszíneződések. Nem karcoló tisztítószerrel és megnedvesített ruhával tisztítsa meg a főzőlapot. A tisztítás után puha ruhával törölje szárazra a főzőlapot. Fényes, fémes elszíneződés eltávolítása: ecetes vízzel megnedvesített ruhával tisztítsa meg az üvegfelületet.

8. HIBAELHÁRÍTÁS

FIGYELMEZTETÉS

Lásd a „Biztonság” című fejezetet.

8.1 Mi a teendő, ha...

Problème Lehetséges ok Megoldás
Nem lehet elinditani vagy üze-meltetni a fōzölapot.	A fōzölap nincs csatlakoztatva az elektromos halózathoz, vagy csatlakoztatása nem megfelelo.	Ellenörizze, hogy a fōzölap megfelelo-en van-e csatlakoztatva az elektromos halózathoz.
Leolvadt aBiztosíték. Ellenörizze, hogy aBiztosíték okozza-e		a meghibásodást. Ha aBiztosíték tõb ször is leolvad, hívjon szakképzett villanyszerelö.
Nem végezte el a Höfokbeällitást 10质量管理kikapcsol.	másodpercen belül.	Inditsa el Újra a fōzölapot, és 10 má-sodpercen belül állitsa be a Höfokot.
2 vagy több érzékelömezőt érintett megegyszerre.		Csak egy érzékelömezőt érintsen meg.
Viz vagy zsirfoltok vannak a kezelö-panelen.		Tiszítsa meg a kezelöpanelt.
Hangelzés hallható, és a fōzölap kikapcsol.	Letakart egy vagy több érzékelöme-zőt.	Vegyen le minded tárgyat az érzékelö-mezőkról.
Hangelzés hallható amikor a fōzölap kikapcsol.
A fōzölap kikapcsol.	Letakarta az érzékelömezőt ①	Vegyen le minded tárgyat az érzékelö-mezőról.
Nem kezd világítani a maradékhő visszajelző.	A fōzózná meg nem forróssodott fel, mert csak rövid ideje van mühködés-ben, vagy az érzékelö sérül/meghi-básodott.	Ha a fōzózná elég ideig mühködött, és forrónkellene lennie, forduljon a margkaservizhez.
A külso gyürüt nem sikerül be-kapcsolni.	Elsőkent a belso gyürüt capcsolja be a hófok módositásával.
A tobbzónas fōzóznán egy sösét terület talalható.	Normális jelenség, ha a tobbzónas fōzóznán egy sösét terület talalható.
Az érzékelömező felforósodik. A fōzédény tül nagy vagy tül közel helyezte a vezerlökhöz.		Ha lehetséges, tegy a nagy fōzöedényeket a hátsó fōzölapkra.
visszajelző világítani kezd.	A Gyermekbiztonsági eszköz mühö-dik.	Lásda „Napi használat“ című részt.
es egy szám jelenik meg.	Hiba lépett fel a fōzölapban. Kapcsolja ki a fōzölapot, majd 30 má-sodperc ellettével capcsolja be Újra. Amennyiben a Szózsümét mege-lenk, feszültsegmenteşítse a fōzola-pot. 30 másdperc mulva csatlakoz-tassa Újra a fōzölapot. Ha a problema továbbra is fennáll, forduljon a margka-servizhez.
Polyamatos hangjelzés hallható. Az elektromos csatlakoztatás nem megfelelo.		Feszültsegmenteşítse a fōzölapot. A készülák telepitésének ellenörzéséhez forduljon szakképzett villanyszerelö-höz.

Probléma Lehetséges ok Megoldás

Az E6 visszajelző világítani kezd.

A tápfeszültség második fázisánál áramkimaradás történt.

Ellenőrizze, hogy a főzőlap megfelelően van-e csatlakoztatva az elektromos hálózathoz. Távolítsa el a biztosítékot, várjon egy percig, majd tegye vissza a biztosítékot.

8.2 Ha nem talál megoldást...

Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a hivatalos szervizközponthoz. Adja meg az adattáblán található adatokat. Szintén adja meg az üvegkerámia háromjegyű kódját (az üvegfelület sarkában látható), valamint a megjelenő hibaüzenetet. Győződjön meg arról, hogy a főzőlapot

megfelelően működtette-e. Ha nem megfelelően üzemeltette a készüléket, a szerviz szerelője vagy az eladó kiszállása nem lesz ingyenes, még a garanciális időszakban sem. A szervizközponttal és a garanciális feltételekkel kapcsolatos tájékoztatást a garanciakönyvben találja meg.

9. MŰSZAKI ADATOK

9.1 Adattábla

Modell ZHRN642X PNC 949 492 425 00

Típus 60 HAD 03 AO 220 - 240 V / 400 V, 2 N, 50 - 60 Hz Gyártási hely: Románia

Sorozatszám: 6.4 kW

ZANUSSI

9.2 Főzőzónák jellemzői

Főzőzónica	Névleges teljesítmény (Max. hőfok-beállítás) [W]	Főzőzónica átmárője [mm]
Bal első 750 / 2200 120 / 210
Bal hátsó 1200 145
Jobb első 1200 145
Jobb hátsó 1800 180

Az optimális főzési eredmény érdekében olyan főzőedényt használjon, melynek

átmérője nem haladja meg a főzőzóna átmérőjét.

10. ENERGIAHATÉKONYSÁG

10.1 Termékismertető az EU 66/2014 szabvány szerint, mely kizárólag az EU piacra érvényes

A készülék azonosítójele ZHRN642X

Fözölap típusa Beépîthető fözölap
Fözözónák száma 4
Fútesi technología Hõsugárzó fözölap
Kör(ALAKU FÖZÖZónák atmérője (Ø) Bal elso)		21,0 cm
	Bal hátsó	14,5 cm
	Jobb elso	14,5 cm
	Jobb hátsó	18,0 cm
Energiafogyasztás fözözónanként (EC electric coo-king)	Bal elso	200,1 Wh / kg
	Bal hátsó	188,0 Wh / kg
	Jobb elso	188,0 Wh / kg
	Jobb hátsó	191,6 Wh / kg
Fözölap energiafogyasztása (EC electric hob) 191,9 Wh / kg

EN 60350-2 - Háztartási elektromos főzőkészülékek - 2. rész: Főzőlapok - Teljesítménymérési módszerek

10.2 Energiatakarékosság

A mindennapos főzés közben energiát takaríthat meg az alábbi ötletek betartásával.

Víz melegítésekor csak a szükséges vízmennyiséget használja. Lehetőség szerint mindig tegyen fedőt a főzőedényre.

• A főzőedényt már bekapcsolás előtt helyezze a főzőzónára.
• Az edények aljának és a főzőzónák átmérőjének mindig meg kell egyezniük. A kisebb főzőedényt a kisebb főzőzónára helyezze. A főzőedényt a főzőzóna közepére helyezze. A maradékhőt használja az étel melegen tartásához vagy felolvasztásához.

11. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jellel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A tiltó szimbólummal ellátott

készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.

1.1 Biztonsági utasítások

Ezt a készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességű, illetve megfelelő ismeretekkel és tapasztalattal nem rendelkező személyek használhatják, amennyiben felügyelet alatt állnak, vagy a készülék biztonságos használatára vonatkozó utasításokat kaptak, és megértették a kapcsolódó veszélyeket. A készüléket 3 és 8 év közötti gyermekek nem használhatják, és csak akkor, ha felügyelet alatt állnak, és a készüléket biztonságosan használják, és megértik a kapcsolódó veszélyeket. A készüléket 3 évesnél fiatalabb gyermekek nem használhatják, kivéve, ha felügyelet alatt állnak.

- Gyermekek nem játszhatnak a készülékkel. Tartsa távol a készüléket és a kábelét a gyermekektől, és tartsa be az utasításokat. - FIGYELEM: Tartsa távol a készüléket és a kábelét a gyermekektől, amíg az működik, vagy amíg le nem hűl. A készülék részei forróvá válhatnak használat közben. - Ha a készülék gyermekvédelmi funkcióval rendelkezik, azt be kell kapcsolni. - Gyermekek nem tisztíthatják és nem karbantarthatják a készüléket felügyelet nélkül.

1.2 Általános biztonság

• FIGYELEM: A készülék és annak részei használat közben felforrósodnak. Ügyeljen arra, hogy ne érjen hozzá a forró felületekhez.
• FIGYELEM: A főzőfelület felülete zsírral vagy olajjal szennyezve felügyelet nélkül veszélyes lehet, és tüzet okozhat.
• Soha ne oltsa el a tüzet vízzel. Kapcsolja ki a készüléket, majd fedje le a lángot, pl. fedővel vagy tűzoltó takaróval. FIGYELEM: A készüléket nem szabad külső időzítővel vagy távirányítóval ellátott aljzathoz csatlakoztatni. FIGYELEM: A főzési folyamatot felügyelni kell. A rövid főzési folyamatokat folyamatosan felügyelni kell.
• FIGYELEM: Tűzveszély: Ne tároljon tárgyakat a főzőfelületen.
• A fémtárgyakat, mint a kések, villák, kanalak és fedők, nem szabad a főzőfelületen hagyni, mert felforrósodhatnak. Ne használja a készüléket beépített szerkezetbe történő beszerelés előtt. Ne használjon gőztisztítót a készülék tisztításához.

Ha az üveg-kerámia / üvegfelület megrepedt, kapcsolja ki a készüléket az áramütés veszélyének elkerülése érdekében. Ha a készülék csatlakoztatva van a hálózathoz, húzza ki a csatlakozót, hogy kikapcsolja a készüléket. Minden esetben forduljon a hivatalos szervizhez. - Ha a tápkábel megsérül, azt a gyártónak, a hivatalos szerviznek vagy hasonlóan képzett személynek kell kicserélnie a veszély elkerülése érdekében. - FIGYELEM: Csak a készülék gyártója által ajánlott vagy a használati útmutatóban felsorolt főzőfelület-védőket használjon. A nem megfelelő főzőfelület-védők használata balesetet okozhat.

2. BIZTONSÁGI UTASÍTÁSOK

2.1 Szerelés

FIGYELEM!

A készüléket csak szakképzett személy szerelheti be.

FIGYELEM!

A készülék üzembe helyezése előtt olvassa el a használati útmutatót.

FIGYELEM: Ne szerelje be és ne használja a sérült készüléket. Kövesse a készülékkel együtt szállított szerelési útmutatót. Tartsa be a minimális távolságot más készülékektől és tárgyaktól. Legyen óvatos a készülék szállításakor, mert nehéz. Viseljen védőkesztyűt és megfelelő lábbelit. Tisztítsa meg a felületeket a beszerelés előtt, hogy megakadályozza a nedvesség behatolását. A készülék alja a padlóra támaszkodik.

Ne szerelje fel a készüléket ajtók vagy ablakok közelébe. Ellenkező esetben előfordulhat, hogy a készülék leesik, amikor az ajtót vagy az ablakot kinyitják. - Ha a készüléket magasra szereli, ügyeljen arra, hogy a készülék alja és a magas felület között elegendő hely legyen a levegő keringéséhez. - A készülék alja felforrósodhat. Győződjön meg arról, hogy a készüléket nem gyúlékony anyagból készült felületre szereli, és hagyjon szabad helyet a készülék alatt, hogy megakadályozza a hő felhalmozódását. - A dugattyú alatti területet le kell fedni a szellőzés érdekében.
