HASZNÁLATI ÚTMUTATÓ ZCG210S1WA ZANUSSI

Biztonsági információk.2
Biztonsági utasítások.3
Termékleírás 6
Az első használat előtt.7 ____
Főzőlap - Napi használat 8____
Főzőlap – Hasznos tanácsok és javaslatok ____9
Főzőlap - Ápolás és tisztítás_____10

Sütő – Napi használat .10 ____
Sütő – tartozékok használata.12____
Sütő - Hasznos tanácsok és javaslatok_12
Sütő – Ápolás és tisztítás 15
Hibaelhárítás 16
Üzembe helyezés_17____
Energiahatékonyság 23____

A változtatások jogát fenntartjuk.

⚠ Biztonsági információk

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A nem megfelelő üzembe helyezés vagy használat által okozott károkért nem vállal felelősséget a gyártó. További tájékozódás érdekében tartsa elérhető helyen az útmutatót.

Gyermekek és fogyatékkal élő személyek biztonsága

VIGYÁZAT!

Fulladás, sérülés vagy tartós rokkantság kockázata.

• A készüléket a gyermekek (csak 8 évnél idősebb) és csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek csak felügyelettel, vagy a készülék biztonságos használatára vonatkozó megfelelő tájékoztatás esetén használhatják.
• Ne hagyja, hogy gyermekek játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől.
• A gyermekeket és kedvenc háziállatokat tartsa távol a készüléktől működés közben, és működés után, lehüléskor. A készülék elérhető részei forróak.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet.

Általános biztonság

- A készülék üzembe helyezését és a hálózati kábel cseréjét csak képesített személy végezheti el.

• Ne működtesse a készüléket külső időzítővel vagy külön távirányító rendszerrel.
• Főzőlapon történő főzéskor az olaj vagy zsír felügyelet nélkül hagyása veszélyes lehet, és tűz keletkezhet.
• A tüzet ne próbálja meg eloltani vízzel, hanem kapcsolja ki a készüléket, és takarja le a lángokat például egy fedővel vagy tűzálló takaróval.
• Ne tároljon semmit sem a főzőfelületeken.
• A készülék tisztításához ne használjon nagy nyomású gözt.
• Soha ne tegyen a főzőfelületre fémtárgyakat (fedők, kések, kanalak), mert azok felforrósodhatnak.
• Levétele előtt távolítson el minden kiömlött anyagot a fedőről. A fedő főzőedényre való felhelyezése előtt hagyja lehűlni a főzőlapot.
• A készülék belseje használat közben felforrósodik. Ne érintse meg a készülék belsejében lévő fűtőelemeket. Amikor a sütőből kiveszi vagy behelyezi az edényeket, mindig használjon konyhai edényfogó kesztyűt.
• A karbantartás megkezdése előtt húzza ki a hálózati dugaszt a fali aljzatból.
• Ne használjon súrolószert vagy éles fém kaparóeszközt a sütőajtó üvegének tisztítására, mivel ezek megkarcolhatják a felületet, ami az üveg megrepedését eredményezheti.
• Ha a hálózati kábel megsérül, azt a gyártónak vagy a márkaszerviznek vagy más hasonlóan képzett személynek kell kicserélnie, nehogy veszélyhelyzet álljon elő.
• A rögzített kábelezést a bekötési szabályok betartásával el kell látni megszakító eszközökkel.

Biztonsági utasítások

Ezt a készüléket a következő piacokra terveztük: HU

Elhelyezés

VIGYÁZAT!

A készüléket csak képesített személy helyezheti üzembe.

• Távolítsa el az összes csomagolóanyagot

• Ne helyezzen üzembe, és ne is használjon sérült készüléket.
• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
• Súlyos a készülék, ezért legyen körültekintő a mozgatásakor. Mindig viseljen munkavédelmi kesztyűt.
• Soha ne húzza a készüléket a fogantyújánál fogva.

• A konyhai készülék házának és a fülkének megfelelő méretűnek kell lenniük.

• Tartsa meg a minimális távolságot a többi készüléktől és egységtől.

• A készüléket biztonságos szerkezetek alá és mellé helyezze.
• A készülék alkatrészei feszültség alatt állnak. A készüléket bútorban helyezze el, hogy megelőzze veszélyes részeinek megérintését.
• A készüléket azonos magasságú készülékek vagy egységek mellett helyezze el.
• Ne telepítse a készüléket lábazatra.
• Ne telepítse a készüléket ajtó mellé vagy ablak alá. Ezzel elkerülhető, hogy az ajtó vagy ablak kinyitásával leverje a forró főzőedényt a készülékről.

Elektromos csatlakoztatás

VIGYÁZAT!

Tüz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.
• A készüléket kötelező földelni.
• Ellenőrizze, hogy az adattáblán szereplő elektromos adatok megfelelnek-e a háztartási hálózati áram paramétereinek. Amennyiben nem, forduljon szakképzett villanyszerelőhöz.
• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.
• Ne használjon hálózati elosztókat és hosszabbító kábeleket.
• Ügyeljen arra, hogy a hálózati kábelek ne kerüljenek közel, illetve ne érjenek hozzá a készülék ajtajához, különösen akkor, ha az forró.
• A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.
• Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.
• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.

• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.

• Kizárólag megfelelő szigetelőberendezést alkalmazzon: hálózati túlterhelésvédő megszakítót, biztosítékot (a tokból eltávolított csavaros típusú biztosítékot), földzárlatkioldót és védőrelét.

• Az elektromos készüléket szigetelőberendezéssel kell ellátni, amely lehetővé teszi, hogy minden fázison leválassza a készüléket az elektromos hálózatról. A szigetelőberendezésnek legalább 3 mm-es érintkezőtávolsággal kell rendelkeznie.
• Teljesen csukja be a készülék ajtaját, mielőtt csatlakoztatja a dugaszt a hálózati aljzatba.

Gázcsatlakoztatás

• Minden gázcsatlakoztatást szakképzett személynek kell elvégeznie.
• Beszerelés előtt ellenőrizze, hogy a helyi szolgáltatási feltételek (gáztípus és gáznyomás) valamint a készülék beállítása összhangban van-e egymással.
• Gondoskodjon arról, hogy keringeni tudjon a levegő a készülék körül.
• A gázellátásra vonatkozó adatok az adattáblán találhatóak.
• A készülék nem csatlakozik égéstermék-elvezető eszközhöz. A készüléket a hatályos telepítési szabályoknak megfelelően csatlakoztassa. Ügyeljen a megfelelő szellőzésre vonatkozó követelmények betartására.

Használat

VIGYÁZAT!

Sérülés- és égésveszély. Vigyázat! Áramütés-veszély.

• A készüléket kizárólag háztartási célra használja.
• Ne változtassa meg a készülék műszaki jellemzőit.
• Ellenőrizze, hogy a készülék szellőzőnyílásai nincsenek-e lezárva.
• Működés közben tilos a készüléket felügyelet nélkül hagyni.
• Minden használat után kapcsolja ki a készüléket.
• Körültekintően járjon el, ha működés közben kinyitja a készülék ajtaját. Forró levegő távozhat a készülékből.
• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.

- Ne használja a készüléket munka- vagy tárolófelületként.

VIGYÁZAT!

Tüz- és robbanásveszély

• A felforrósított zsírok és olajok gyúlékony gözöket bocsáthatnak ki. Zsírral vagy olajjal való főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat.
• A nagyon forró olaj által kibocsátott gözök öngyulladást okozhatnak.

- Az ételmaradékot tartalmazó használt olaj az első használatkor alkalmazott hőfoknál alacsonyabb értéken is tüzet okozhat.

- Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére.

- Ügyeljen arra, hogy szikra vagy nyílt láng ne legyen a készülék közelében, amikor kinyitja az ajtót.

- Óvatosan nyissa ki a készülék ajtaját. Az alkoholtartalmú alkotóelemek alkoholos levegőelegyet hozhatnak létre.

VIGYÁZAT!

A készülék károsodásának veszélye áll fenn.

- A zománc elszíneződésének vagy károsodásának megakadályozása érdekében:

– ne tegyen edényt vagy egyéb tárgyat közvetlenül a készülék sütöterének aljára.
– Ne engedjen vizet a forró készülékbe.
– a főzés befejezése után ne tárolja a nedves edényeket vagy az ételt a készülékben.
– A tartozékok kivételekor vagy berakásakor óvatosan járjon el.

- A zománc elszíneződése nincs hatással a készülék teljesítményére. Ez a garanciajog szempontjából nem számít hibának.

- A nagy nedvességtartalmú sütemények esetében mély tepsit használjon a sütéshez. A gyümölcsök leve maradandó foltokat ejthet.

- Ne helyezzen forró főzőedényt a kezelőpanelre.

- Ne hagyja, hogy a főzőedényből elforrjon a folyadék.

- Ügyeljen arra, hogy ne ejtsen tárgyat vagy főzőedényt a készülékre. A készülék felülete megsérülhet.

• Üres főzőedénnyel vagy főzőedény nélkül ne kapcsolja be a főzőzónákat.
• Ne tegyen alufóliát a készülékre vagy közvetlenül a készülék sütőterének aljára.

- Az öntöttvasból vagy alumínium öntvényből készült, illetve sérült aljú edények megkarcolhatják a készülék felületét. Az ilyen tárgyakat mindig emelje fel, ha a főzőfelületen odébb szeretné helyezni ezeket.

- A készüléket jó szellőzéssel rendelkező helyiségben helyezze üzembe.

- Kizárólag stabil főzőedényt használjon, melynek formája megfelelő, átmérője pedig meghaladja az égők méretét.

- Ellenőrizze, hogy a láng nem alszik-e ki a nagylángról kislángra való gyors átváltásnál.

- Csak a készülékhez mellékelt tartozékokat használja.

- Ne helyezzen lángelosztót az égőre.

- A készülék kizárólag ételkészítési célokat szolgál. Tilos bármilyen más célra, például helyiség fűtésére használni.

Ápolás és tisztítás

VIGYÁZAT!

Személyi sérülés, tűz vagy a készülék károsodásának veszélye áll fenn.

- Karbantartás előtt kapcsolja ki a készüléket. Húzza ki a hálózati csatlakozódugót a konnektorból.

- Ellenőrizze, hogy lehült-e a készülék. Máskülönben fennáll a veszély, hogy az üveglapok eltörnek.

- A sütőajtó sérült üveglapját haladéktalanul cserélje ki. Forduljon a márkaszervizhez.

- Rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felületének rongálódását.

- A készülékben maradt zsír vagy étel tüzet okozhat.

- A készüléket puha, nedves ruhával tisztítsa. Csak semleges tisztítószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fém tárgyat.

- Amennyiben sütötisztító aeroszolt használ, tartsa be a tisztítószer csomagolásán feltüntetett biztonsági utasításokat.

- Ne tisztítsa a katalitikus zománcréteget (ha van) semmilyen mosószerrel.

- Az égőket tilos mosogatógépben tisztítani.

Fedél

• Ne változtassa meg a fedél műszaki jellemzőit.
  • Rendszeresen tisztítsa meg a fedelet.
• Ne nyissa fel a fedelet, ha kifröccsent étel van a felületén.
• A fedél lezárása előtt kapcsolja ki az összes égőt.
• Ne zárja le a fedelet, amíg a tűzhely és a sütő le nem hült teljes mértékben.
• Az üvegfedő (ha van) felforrósodva elrepedhet.

Sérülés- vagy fulladásveszély.

Termékleírás

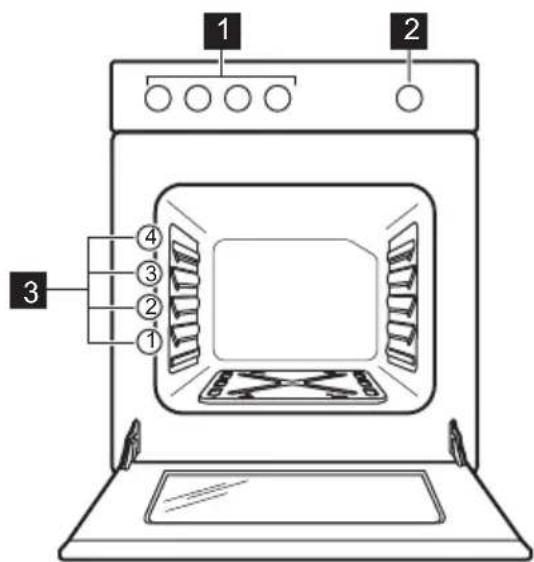

Általános áttekintés

• A készülék megfelelő ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
• Bontsa a készülék hálózati csatlakozását.
• Vágja le a hálózati tápkábelt, és helyezze a hulladékba.
• Szerelje le az ajtókilincset, hogy megakadályozza gyermekek és kedvenc állatok készülékben rekedését.
  • Lapítsa ki a külső gázvezetékeket.

Szerviz

• A készülék javítását bízza a márkaszervizre.
• Csak eredeti pótalkatrészeket használjon.

1 A főzőlap kezelőszervei
2 Sütőfunkciók szabályozógombja
3 Polpszintek

Főzőfelület elrendezése

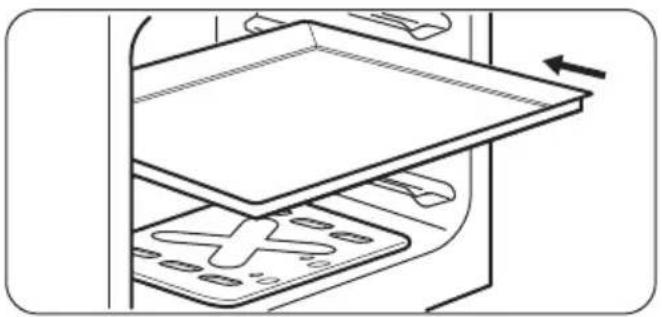

Tartozékok

• Huzalpolc
Főzőedényekhez, tortaformákhoz, sütőedényekhez.
- Sütő tálca
Tortákhoz és süteményekhez.
• Tárolórekesz

Az első használat előtt

1 Normál égő
2 Gözkimenet - száma és helye a modelltől függően változhat.
3 Kisegítő égő
4 Erős égő
5 Normál égő

A tárolórekesz a sütőtér alatt található. A rekesz használatához emelje fel és hajtsa le az ajtót.

VIGYÁZAT!

A tárolórekesz felforrósodhat, amikor a készülék működik.

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

Kezdeti tisztítás

Távolítson el minden tartozékot a készülékböl.

Olvassa el az „Ápolás és tisztítás” című fejezetet.

Az első használat előtt tisztítsa meg a készüléket.

Helyezze vissza a tartozékokat az eredeti helyükre.

Előfűtés

Üres készülékkel végezzen előmelegítést, hogy kiégesse a visszamaradt zsírt.

1. Állítsa a sütőfunkció gombot a maximális gázellátás fokozatra Olvassa el a „Sütő - Napi használat” című fejezetet.

2. Hagyja körülbelül egy óráig működni a készüléket.

VIGYÁZAT!

A szokásosnál forróbbak lehetnek a tartozékok.

Szagot és füstöt bocsáthat ki a készülék. Ez normális jelenség. Gondoskodjon a megfelelő légáramlásról.

Hagyja lehülni a sütöt. Nedvesítsen meg meleg vízzel és kevés kímélő folyékony mosogatószerrel egy puha ruhát, és ennek segítségével tisztítsa ki a sütöteret.

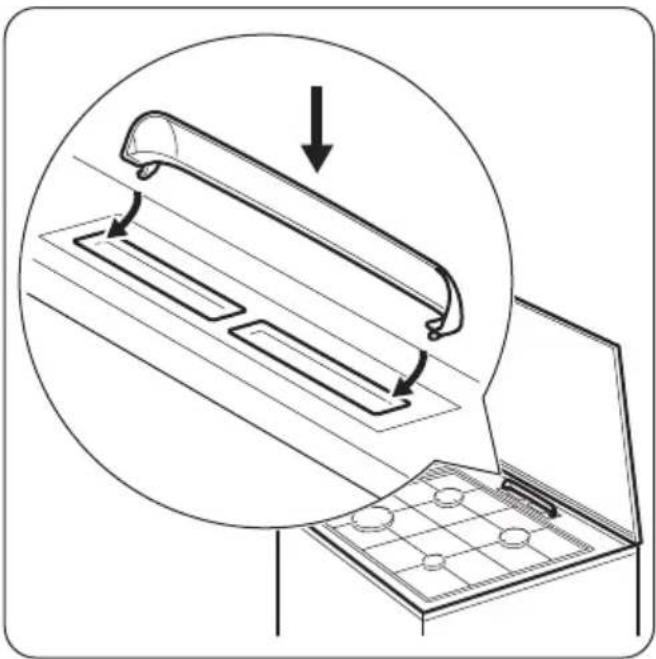

A gözkimenet fedelének felszerelése

Csak egyes típusok esetén. Csak a fehér fedéllel rendelkező főzőlapokra vonatkozik.

A gözkimenetnél kilépő forró levegő a főzőlap fehér fedelének elszíneződését okozhatja. Ez a terület sárgás színűvé válik. Ennek

megakadályozására szereljen fedelet a gözkimenetre.

1. Illessze a fedél kampóit a gözkimenet nyílásainak elülső éle alá.
2. A záráshoz nyomja le a fedél hátsó szélét.

Főzőlap - Napi használat

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

A gázégő begyújtása

A főzőedény ráhelyezése előtt mindig gyújtsa meg az égőt.

VIGYÁZAT!

Ha a konyhában nyílt lángot használ, legyen nagyon óvatos. Nyílt láng helytelen használata esetén a gyártó minden felelősséget elhárít.

1. Tartsa a lángot az égőhöz.
2. Fordítsa el a főzőlap gombját az óramutató járásával ellentétes irányban a maximális fokozatra ( ) majd nyomja le.
3. Legfeljebb 10 másodpercig tartsa nyomva a főzőlap gombját, hogy a hőérzékelő felmelegedjen. Ha nem tartja benyomva a gombot, a gázellátás megszakad.
4. Az égő begyújtása után állítsa be a lángot.

VIGYÁZAT!

Ne tartsa a gombot 15 másodpercnél tovább benyomva. Ha az égő 15 másodperc elteltével sem gyullad be, engedje fel a gombot, forgassa kikapcsolt helyzetbe, és legalább 1 perc várakozás után próbálja meg újra begyújtani az égőt.

Ha az égő néhány kísérlet után nem gyullad meg, ellenőrizze, hogy az égő koronája és fedele megfelelő helyzetben van-e.

Amennyiben nincs elektromos áram, begyújthatja az égőt az elektromos eszköz nélkül is. Ilyen esetben vigye a lángot az égő közelébe, nyomja be a megfelelő gombot, és forgassa a maximális gáznyitás állásába. Legfeljebb 10 másodpercig tartsa nyomva a gombot, hogy a hőérzékelő felmelegedjen.

Ha az égő véletlenül leáll, fordítsa a gombot kikapcsolt helyzetbe, és legalább 1 perc várakozás után próbálja meg újra begyújtani az égőt.

A szikragyújtó automatikusan elindulhat, amikor az elektromos hálózat főkapcsolóját felkapcsolja, illetve a készülék beszerelése vagy egy áramkimaradás után. Ez normális.

Égők áttekintése

A) Égőfedél
B) Égőkorona
C) Hőérzékelő

Az égő kikapcsolása

A gázellátás megszakításához a gombot forgassa el a ki allásra.

VIGYÁZAT!

Mielőtt az edényt az égőről levenné, a lángot mindig vegye lejjebb, vagy kapcsolja le.

Főzőlap – Hasznos tanácsok és javaslatok

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

Főzőedény

VIGYÁZAT!

Ne tegyen egy edényt két égöre.

VIGYÁZAT!

Ne tegyen az égőkre instabil vagy sérült edényeket – ezekböl kifolyhat az étel, és sérüléseket okozhat.

FIGYELMEZTETÉS!

Vigyázzon rá, hogy az edények fogantyúja ne nyúljon túl a főzőfelület elülső szélén.

FIGYELMEZTETÉS!

Ügyeljen arra, hogy az edények az égők felett központosan helyezkedjenek el a maximális stabilitás és az alacsonyabb gázfogyasztás érdekében.

A fözőedény átmérője

VIGYÁZAT!

Az égők méretének megfelelő átmérőjű főzőedényeket használjon.

Égőfej A főzőedény át-mérője (mm)

Erős 160 - 220

Normál 140 - 220

Kisegítő 120 - 180

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

Általános tudnivalók

• Minden használat után tisztítsa meg a főzőlapot.
• Mindig olyan főzőedényt használjon, melynek tiszta az alja.
• A felületen megjelenő karcolások vagy sötét foltok nem befolyásolják a főzőlap működését.
• Használjon a főzőlapok tisztításához ajánlott tisztítószert.
• A rozsdamentes acél részeket mossa le vízzel, majd törölje szárazra puha ruhával.

A főzőlap tisztítása

• Azonnal távolítsa el: a megolvadt műanyagot, folpackot, valamint a cukortartalmú ételeket. Ha ezt nem teszi meg, a szennyeződés károsíthatja a főzőlapot.
• Távolítsa el, miután a főzőlap megfelelően lehúlt: vízkőkarikák, vízgyűrűk, zsírfoltok, fényes, fémes elszíneződések. Enyhén mosogatószeres, nedves ruhával tisztítsa meg a főzőlapot. A tisztítás után puha ruhával törölje szárazra a főzőlapot.
• A zománcozott részek, az égőfedél és a korona tisztításához használjon meleg szappanos vizet, majd a visszahelyezés előtt törölje őket szárazra.

A szikragyújtó tisztítása

A gyújtást egy fém elektródát tartalmazó kerámia gyújtógyertya biztosítja. Ezeket az

Sütő – Napi használat

alkatrészeket a megfelelő gyújtás érdekében rendszeresen tisztítsa meg, és ellenőrizze, hogy az égőrózsa nyílásai nincsenek-e eltömődve.

Edénytartók

Az edénytartó rácsok mosogatógépben nem mosogathatók. Ezeket kézzel kell elmosogatni.

1. Az edénytartók a főzőlap könnyebb tisztítása érdekében levehetőek.

Legyen nagyon óvatos, amikor az edénytartókat visszahelyezi, hogy az égősapkák károsodását elkerülje.

1. A zománcbevonat esetenként durva élekkel rendelkezhet, ezért körültekintően járjon el az edénytartók kézzel történő lemosásakor és szárításakor. A makacs szennyeződések eltávolításához szükség esetén használjon tisztítópasztát.
2. A tisztítás után ellenőrizze, hogy az edénytartók megfelelően vannak-e elhelyezve.
3. Az égők megfelelő működése érdekében biztosítsa, hogy az edénytartókarok az égő közepére mutassanak.

Időszakos karbantartás

A helyi márkaszervizzel időközönként ellenőriztesse a gázcső állapotát, és a nyomásszabályzó állapotát, ha ilyet felszereltek.

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

Sütöfunkciók

Sütőfunkció Alkalmazás
hw264	Kikapcsolt állás A készülék kikapcsolt állapotban van.
[4GWK]	Maximális gázellátás A sütő hőmérsékletének beállítása – legmagasabb ér-ték.
[OKCT]	Pizzasütés Pizza készítéséhez.
hw34	Minimális gázellátás A sütő hőmérsékletének beállítása – legalacsonyabb érték.

A sütő gázégőjének kézi meggyújtása

A sütő biztonsági berendezése:

A gázsütő hőérzékelővel rendelkezik. Ha a láng elalszik, ez leállítja a gáz kiáramlását.

1. Nyissa ki a sütő ajtaját.
2. Tartsa a gyújtólángot közel a sütőtér alján lévő nyíláshoz.

1. Ezzel egyidőben nyomja le a sütőfunkciók gombját, és fordítsa az óramutató járásával ellentétes irányba, a legnagyobb láng állásba.
2. Amikor az égő begyullad, tartsa nyomva a sütőfunkciók gombját a legnagyobb láng állásban körülbelül 15 másodpercig, hogy a hőérzékelő felmelegedjen.

Ne tartsa a sütöfunkciók szabályozógombját 15 másodpercnél tovább benyomva.

Ha a sütőégő 15 másodperc elteltével sem gyullad be, engedje fel a sütőfunkciók szabályozógombját, forgassa kikapcsolt helyzetbe, nyissa ki a sütőajtót, és legalább 1 perc várakozás után próbálja meg újra begyújtani az égőt.

A sütő gázégőjének begyújtása után

1. Engedje el a sütöfunkciók szabályozógombját.
2. Csukja be a sütő ajtaját.
3. A sütőfunkciók gombját forgassa el a kívánt höfokbeállításra.

A sütő alján lévő nyíláson keresztül ellenőrizze, hogy ég-e a láng.

A sütő gázszabályozó gombjának használata

A kívánt lángmagasság beállításához fordítsa el a sütő gázszabályozó gombját a láng állások egyikébe.

A sütő égőjének kikapcsolása

A gázellátás megszakításához a gombot forgassa el a kikapcsolás allásra.

Sütő – tartozékok használata

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

Tartozékok behelyezése

Huzalpolc:

A huzalpolc hátsó része speciális alakú, hogy segítse a hő áramlását.

Helyezze a polcot a megfelelő polcszintre. Ellenőrizze, hogy nem ér-e a sütő hátsó falához.

Tepsi:

Ne tolja be teljesen a tepsit a sütőtér hátsó falához. Ez megakadályozná, hogy a forró levegő a tepsi körül áramolhasson. Az étel megéghet, különösen a tepsi hátsó részén.

Helyezze a mély tepsit vagy tálcát a polcszintre. Ellenőrizze, hogy nem ér-e a sütő hátsó falához.

Sütő - Hasznos tanácsok és javaslatok

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

A táblázatban szereplő hőmérsékleti értékek és sütési időtartamok csak tájékoztatásként szolgálnak. A valós értékek a receptektől, a felhasznált összetevők minőségétől és mennyiségétől függenek.

Általános tudnivalók

• A polcszintek számozása a készülék aljától felfelé történik.
• A nedvesség lecsapódhat a készüléken vagy az ajtó üveglapjain. Ez normális jelenség. Mindig álljon hátrébb a készüléktől, amikor sütés közben kinyitja a készülék ajtaját. A páralecsapódás

csökkentése érdekében a sütés megkezdése előtt 10 percig üzemeltesse a készüléket.

• Törölje le a nedvességet a készülék minden használata után.
• Ne helyezzen semmilyen tárgyat közvetlenül a sütőtér aljára, és a készülék egységeit ne takarja le sütés közben alufóliával. Ez hatással lehet a sütés eredményére, és károsíthatja a sütő zománcozását.

Tésztasütés

• Előfordulhat, hogy az új sütő az Ön korábbi készülékétől eltérően fogja sütni a húsokat vagy a süteményeket. Igazítsa a megszokott beállításait (hőmérséklet, főzési időtartam) és a polcszinteket a táblázatban szereplő értékekhez.

• Azt javasoljuk, hogy a legelső alkalommal alacsonyabb hömérsékletet alkalmazzon.

• Ha egy konkrét recepthez nem talál beállítást, keressen egy olyat, amelyik majdnem megegyezik vele.

• A sütési időtartam 10 – 15 perccel meghosszabbítható, ha egyszerre több polcszinten süt süteményeket.
• A különböző magasságokra helyezett torták és sütemények kezdetben nem mindig egyenletesen barnulnak. Ha ezt tapasztalja, ne változtasson a hőmérséklet beállításán. A különbségek a sütés folyamán kiegyenlítődnek.
• Ha hosszabb ideig tart a sütés, a sütési idő vége előtt kb. 10 perccel ki is kapcsolhatja a sütőt, és így felhasználhatja a készülékben felhalmozódott maradékhőt.
  Amikor fagyasztott ételt főz, a sütőben lévő tepsik sütés közben deformálódhatnak. Amikor a tepsik újra lehülnek, a torzulás megszűnik.

Sütemények sütése

• Ne nyissa ki addig a sütő ajtaját, amíg a sütési idő 3/4-e el nem telt.
• Ha egyszerre két sütő tálcát használ, legyen egy üres szint közöttük.

Húsok és halak sütése

• Nagyon zsíros húsok sütésekor használjon mély tepsit, hogy megóvja a sütőt a zsírfoltoktól, amelyek esetleg rá is éghetnek.
• Hagyja a húst kb. 15 percig állni a szeletelés előtt, hogy a szaftja ne folyjon ki.
• Hússütés közben a túlzott füstképződés megelőzése érdekében öntsön egy kis vizet a mély tepsibe. A füst lecsapódásának megelőzése érdekében mindig pótolja az elpárolgott vizet.

Sütési időtartamok

A sütés időtartama az étel fajtájától, annak állagától és mennyiségétől függ.

Kezdetben figyelje a teljesítményt sütés közben. Találja meg a legjobb beállításokat (hőmérséklet-beállítás, sütési idő stb.) sütőedényeihez, receptjeihez és mennyiségeihez, miközben használja a készüléket.

Főzési táblázat

Étel Mennyiség Láng	beállítása (mm)1)	Idő (perc)	Polc-ma-gas-ság	Tartozékok
Péksütemények2)	250 3 - 4 20 - 25 3 tepsi
Lepény3)	1000 5 30 - 35 3 tepsi
Kelt almás sütemény3)	2000 6 40 - 50 3 tepsi
Almáspite3)	1200 + 1200 6 60 - 70 3 2 kerek, alumíniumbe-			vonatú tepsi (átmérő: 20 cm)
Aprósütemények3)	500 5 25 - 35 3 tepsi
Piskóta (zsiradék nélkül)3)	350 5 30 - 40 3 1 kerek alumínium			bevonatú tepsi (át-mérő: 26 cm)
Tepsis sütemény 1500 5		50 - 60 4)	3 tepsi
Csirke egészben 1400 7 50 - 60 3			2	huzalpolctepsi
Gyümölcskosár5)	800 7 10 - 15 3	tepsi
Kelt tészta töltelékkel2)	1200 6 35 - 45	3 tepsi
Pizza3)	1000 6 20 - 30	3 tepsi
Sajttorta 2600 5 90 - 100 3	tepsi
Svájci almás lepény2)	1900 6 - 7 50 - 60 3	tepsi
Karácsonyi püspökkenyér2)	2400 5		60 - 70 6)	3 tepsi
Quiche Lorraine2)	1000 6 - 7 30 - 40 3 1	kerek tepsi (átmérő:		26 cm)
Parasztkenyér2)	750 + 750 6 50 - 60 3 2	alumíniumbevonatú		tepsi (hossz: 20 cm)
Töltött kalács3)	600 + 600 5 40 - 50 3 2	alumíniumbevonatú		tepsi (hossz: 25 cm)
Üres kalács3)	600 + 600 5 30 - 40 3 2	alumíniumbevonatú		tepsi (hossz: 25 cm)
Keksztekercs3)	500 5 20 - 30 3	tepsi
Habcsók 400 4 45 - 55 3	tepsi
Kis fánk3)	500 6 25 - 35 3	tepsi
Prézlikalács2)	1500 6 - 7 30 - 40 3	tepsi
Piskótatészta3)	600 5 30 - 35 3	tepsi
Vajas sütemény2)	600 5 - 6 30 - 35 3	tepsi

1) Gázmennyiség hozzávetőleges beállítása (1 – legkisebb, 3 mm-es lángmagasság, 8 – legnagyobb, 7 mm-es lángmagasság).
2) Melegítse elő a sütőt 15 percig.
3) Melegítse elő a sütőt 10 percig.
4) Miután kikapcsolta a sütöt, hagyja benn a süteményt további 7 percig.
5) Melegítse elő a sütöt 20 percig.
6) Miután kikapcsolta a sütőt, hagyja benn a süteményt további 10 percig.

Pizzasütés

Pizza sütésekor a legjobb sütési eredmény elérése érdekében forgassa a sütő szabályozógombját a Pizza állásba.

Sütő – Ápolás és tisztítás

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

Tisztítással kapcsolatos megjegyzések

• A készülék elejét meleg vizes és tisztítószeres puha ruhával tisztítsa meg.
• A fémfelületek tisztítását hagyományos tisztítószerrel végezze.
• Minden használat után tisztítsa meg a készüléket belsejét. A lerakódott zsír vagy egyéb ételmaradék tüzet okozhat.
• A makacs szennyeződéseket az erre a célra kifejlesztett speciális sütötisztító szerrel tisztítsa meg.
• Minden használat után tisztítsa és szárítsa meg az összes tartozékot. Meleg vízzel és tisztítószerrel megnedvesített puha kendőt használjon.
• Ha teflon bevonatú tartozékokkal rendelkezik, ne tisztítsa azokat agresszív tisztítószerekkel, éles szélű tárgyakkal vagy mosogatógépben. Ezek a letapadást gátló teflon bevonat sérülését okozhatják.

Rozsdamentes acél vagy alumínium készülékek

A sütőajtó tisztításához csak nedves szivacsot használjon. Puha ronggyal törölje szárazra. Soha ne használjon acélgyapotot, savtartalmú vagy súroló hatású szereket, mivel azok károsíthatják a sütő felületét. A sütő kezelőpaneljét ugyanilyen elővigyázatosan tisztítsa meg.

A sütő üveglapjainak le- és felszerelése

A tisztításhoz a belső üveglapok eltávolíthatók. Az üveglapok száma modellenként változik.

VIGYÁZAT!

A sütő ajtaját résnyire hagyja nyitva a tisztítási munka során. Ha teljesen kinyitja, akkor véletlen becsukódhat, és sérülést okozhat.

VIGYÁZAT!

Ne használja a készüléket az üveglapok nélkül.

1. Nyissa ki az ajtót körülbelül 30°-os szögbe. Az ajtó önmagától megáll az enyhén nyitott helyzetben.

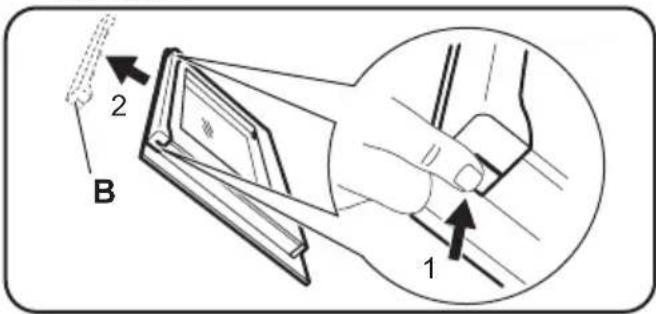

1. Tartsa meg két oldalon az ajtó felső szélénél lévő ajtószegélyt (B), majd nyomja befelé, hogy elengedjen a kapocs tömítése.

1. Húzza előre a díszlécet az eltávolításhoz.

VIGYÁZAT!

Amikor kiveszi az üveglapokat, a sütőajtó megpróbál becsukódni.

1. Tartsa meg az ajtó üveglapjait egyenként a felső szélüknél fogva, és felfele húzza ki őket.
2. Tisztítsa meg az üveglapot mosószeres vízzel. Óvatosan törölje szárazra az üveglapot.

A tisztítás befejeztével tegye vissza az üveglapokat és a sütőajtót a helyére. Ismételje meg fordított sorrendben a fenti lépéseket. Először a kisebb lapot helyezze vissza, majd a nagyobbat.

Hibaelhárítás

FIGYELMEZTETÉS!

A belső üveglap filmnyomott oldalának az ajtó belseje felé kell néznie.

FIGYELMEZTETÉS!

Győződjön meg arról, hogy behelyezés után az üveglap kerete a filmnyomott részeken nem érdes felületű-e, amikor hozzáér.

FIGYELMEZTETÉS!

Ügyeljen arra, hogy a belső üveglapot megfelelően helyezze be a helyére.

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

Mit tegyek, ha...

Jelenség Lehetséges ok Javítási mód
A szikragyújtó működtetésekor nincs szikra.	A főzőlap nincs csatlakoztatva az elektromos hálózathoz, vagy csatlakoztatása nem megfelelő.	Ellenőrizze, hogy a főzőlap jól van-e csatlakoztatva az elektromos hálózathoz. Lásd a kapcsolási rajzot.
A szikragyújtó működtetésekor nincs szikra.	Leolvadt a biztosíték. Ellenőrizze,	hogy a biztosíték okozza-e a problémát. Ha a biztosíték többször is kiold, hívjon szakképzett villanyszerelőt.
A szikragyújtó működtetésekor nincs szikra.	Az égőfedél és a korona helyte-lenül illeszkedik.	Megfelelően illessze az égőfe-delet és a koronát.
Begyújtás után azonnal kialszik a láng.	A hőérzékelő nem melegszik fel eléggé.	A láng begyújtása után legfel-jeebb 10 másodpercig tartsa nyomva a szikragyújtó gombot
A lánggyűrű egyenetlen. Az égőkoronát ételmaradványok zárják el.		Ellenőrizze, hogy a fúvóka nincs-e eltömődve, és az égő-korona tiszta-e.
Az égők nem működnek. Nincs gázellátás. Ellenőrizze a gázcsatlakozást.
Jelenség Lehetséges ok Javítási mód
A készülékből zajok hallatsza-nak.	A készülék egyes alkatrészei ki-tágulnak és összehúzódnak fel-melegedéskor és lehüléskor.Ezek a zajok normálisnak tekin-thetők.
A láng színe narancssárga vagy sárga.	Az égő bizonyos részein a lángnarancssárgának vagy sárgá-nak tünhet. Ez normális jelen-ség.
Gőz- és páralecsapódás az éte-len és a sütőtérben.	Az ételt túl sokáig hagyta a sü-tőben.	A sütés befejezése után az edényeket ne hagyja 15 - 20 percnél hosszabb ideig a sütő-ben.
A sütő nem melegszik fel. Nem végezte el a szükséges beállításokat.		Ellenőrizze, hogy elvégezte-e a szükséges beállításokat.
Túl hosszú időbe telik az ételek elkészítése, vagy túl gyorsan el-készülnek.	A hőmérséklet túl alacsony va-gy túl magas.	Szükség esetén módosítsa a hőmérsékletet. Kövesse a fel-használói kézikönyv utasítá-sait.

A szerviz számára szükséges adatok

Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a hivatalos szervizközponthoz.

A márkaszerviz számára szükséges adatok az adattáblán találhatóak. Az adattábla a

készülék sütöterének elülső keretén található. Ne távolítsa el az adattáblát a készülék sütöterének keretéről.

Javasoljuk, hogy az adatokat jegyezze fel ide:

Típus (MOD.) ......
Termékszám (PNC) ......
Sorozatszám (S.N.) ......

Üzembe helyezés

VIGYÁZAT!

Olvassa el a „Biztonság” című fejezetet.

A készülék elhelyezése

A szabadon álló készülékét üzembe helyezheti úgy, hogy egyik vagy mindkét

oldalán szekrények vannak, illetve sarokban is elhelyezhető.

A készülék és a hátsó fal között hagyjon 1 cm távolságot, hogy fel tudja nyitni a fedelét.

Tekintse meg a táblázatot a legkisebb illesztési távolságokkal kapcsolatban.

Minimális távolságok

Méretek mm
A 400

Méretek mm
B 650
C 150
D 20
E 540

Műszaki adatok

Méretek mm
Állítható 850
Szélesség 500
Mélység 535
Összesített elektromos teljesítmény	0 W
Készülék osztály 1

Egyéb müszaki adatok

Készülék-kategória: II2HS3B/P
Eredeti gáz: G20 (2H) 25 mbar
Gázcsere: G25.1 (2HS) 25 mbar	G30/G31 (3B/P) 30/30 mbar

Kiegyenlítő fúvókák átmérői

ÉGŐ	∅ KIEGYENLÍTŐ FÚVÓKA1) 1/100 mm
Kisegítő 29 / 30
Normál 32
Erős 42
Sütő 44

1) A kiegyenlítő fúvóka típusa a készüléktípustól függ.

Gázégők G20 jelzésű 25 mbar-os FÖLDGÁZHOZ

ÉGŐ NORMÁL TELJE-SÍTMÉNY (kW)	CSÖKKENTETT TELJE-SÍTMÉNY (kW)	FÚVÓKA JELŐ-LÉSE: 1/100 mm
Erős 2.6	0.72 / 0.751)	106
Normál	2.0 / 1.91)	0.45 92
Kisegítő 1.03 0.35 70
Sütő 2.7 0.90 113

1) A kiegyenlítő fúvóka típusa a készüléktípustól függ.

Gázégők G25,1 jelzésű 25 mbar-os FÖLDGÁZHOZ

ÉGŐ NORMÁL TELJE-SÍTMÉNY (kW)	CSÖKKENTETT TELJE-SÍTMÉNY (kW)	FÚVÓKA JELÖ-LÉSE: 1/100 mm
Erős 2.8	0,72 / 0,751)	125
Normál 2.0	0.43 / 0.451)	106
Kisegítő 1.03 0.35 74
Sütő 2.6 0.9 120

1) A kiegyenlítő fúvóka típusa a készüléktípustól függ.

Gázégők G30 30 mbar jelzésű LPG cseppfolyós gázhoz

ÉGŐ NORMÁL TEL-JESÍTMÉNY (kW)	CSÖKKENTETT TELJESÍTMÉNY (kW)	FÚVÓKA JE-LÖLÉSE: 1/100 mm	NÉVLEGES GÁZ-HOZAM (g/ó)
Erős 2.5 0.72 77 181.78
Normál 2.0 0.43 71 145.43
Kisegítő 1.0 0.35 50 72.71
Sütő 2.7 0.90 80 196.33

Gázégők G31 jelzésű, 30 mbar-os CSEPPFOLYÓS GÁZHOZ (LPG)

ÉGŐ	NORMÁL TELJESÍTMÉ-NY (kW)	CSÖKKENTETT TELJESÍTMÉNY (kW)	FÚVÓKA JE-LÖLÉSE: 1/100 mm	NÉVLEGES GÁZ-HOZAM (g/ó)
Erős	2.2	0.63	77 157.11
Normál	1.7	0.38	71 121.40
Kisegítő 0.85	0.31	50	60.70
Sütő 2.35	0.78	80 170.88

Gázcsatlakoztatás

Alkalmazzon fix csatlakoztatásokat, vagy használjon flexibilis rozsdamentes csövet a hatályos rendelkezések szerint. Flexibilis fémcsövek alkalmazása esetén ügyeljen arra, hogy azok ne érintkezzenek mozgó alkatrészekkel, és ne nyomódjanak össze.

A gázvezeték nem érintkezhet a készülék ábrán jelzett részével.

Nemfém flexibilis csövek csatlakoztatása

Ha a körülmények lehetővé teszik a gázcsatlakozáshoz való egyszerű hozzáférést, alkalmazhat flexibilis csövet is. A flexibilis csövet szorítóbilincsekkel szorosan kell csatlakoztatni.

Felszereléskor mindig használjon csőtartót és tömítőgyűrűt. A flexibilis cső akkor használható, amikor:

• nem melegedhet fel annál jobban, mint a szobahőmérséklet, azaz 30 °C-nál,
• nem hosszabb 1500 mm-nél,
  • sehol sem csípődik össze,
• nem csavarodik vagy szorul meg,
• nem érintkezik éles szélekkel vagy sarkokkal,
• állapota könnyen ellenőrizhető.
  A flexibilis cső ellenőrzésekor győződjön meg az alábbiakról:
• nem láthatók rajta törések, vágások, égésnyomok, sem a végződéseknél, sem pedig a cső teljes hosszán,
• az anyag nem keményedett meg, hanem megfelelő rugalmasságot mutat,
• a szorítóbilincsek nem rozsdásodtak el,
• szavatossági ideje nem járt le.
  Ha egy vagy több hibát észlel, ne javítsa meg a csövet, hanem cserélje ki.

VIGYÁZAT!

Ha végzett a beszereléssel, győződjön meg róla, hogy a csövek illesztéseinél a tömítés nem ereszt-e. A tömítést szappanos vízzel ellenőrizze, ne lánggal!

A gázellátást biztosító csonk a kezelőpanel hátsó felén található.

VIGYÁZAT!

A gáz csatlakoztatása előtt húzza ki a hálózati csatlakozódugót a hálózati aljzatból, vagy a biztosítódobozban kapcsolja le a biztosítót.Zárja el a gázellátás főcsapját.

Átállítás más gáztípusra

A különböző gáztípusoknak megfelelő beállításokat illetékes szakember végezze.

Ha a készüléket gyárilag cseppfolyós gázhoz állították be, akkor a megfelelő fúvókákkal átállíthatja azt földgázra. A gázadagolást ennek megfelelően kell módosítani.

VIGYÁZAT!

Mielőtt a fúvókákat kicserélné, ellenőrizze, hogy az összes gázszabályzó gomb kikapcsolt állásban van-e. Húzza ki a konnektorból a készülék hálózati vezetékét. Hagyja lehülni a készüléket. Sérülés veszélye áll fenn!

A készülék egy alapértelmezettnek tekintett gázhoz van beállítva. A beállítás módosításakor mindig használjon tömítést.

A) A gáz csatlakoztatási pontja (csak az egyik pontot kell bekötni)
B) Tömítés
C) Állítható csatlakozás
D) Cseppfolyós gáz csőtartó

A főzőlap fúvókáinak cseréje

A gáztípus módosításakor cserélje ki a fúvókákat.

1. Vegye le az edénytartókat.
2. Vegye le az égőfedeleket és a koronákat a gázégőröl.
3. A fúvókákat egy 7-es csőkulcssal szerelje ki.
4. A használandó gáz típusának megfelelő fúvókákra cserélje ki a fúvókákat.

1. A gázcsatlakozó melletti adattáblát cserélje ki az új gáztípusnak megfelelő táblára.

Ez a tábla a készülékhez mellékelt csomagban található.

Ha a gáznyomás ingadozik, vagy a szükséges nyomástól eltér, a gázcsatlakozóra megfelelő nyomásszabályozót kell szerelni.

A főzőlap égőjének minimum gáz helyzetéhez tartozó gázmennyiség beállítása

1. Húzza ki a konnektorból a készülék hálózati vezetékét.

2. Vegye le a főzőlap szabályozógombját. Amennyiben nem fér hozzá a kiegyenlítő csavarhoz, szerelje le a kezelőpanelt a beállítás megkedése előtt.

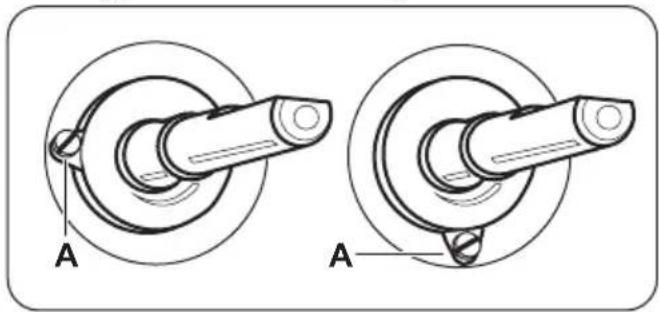

3. Egy vékony, laposfejű csavarhúzóval állítsa be a kiegyenlítő csavart A. A készülék típusa meghatározza a kiegyenlítő csavar A helyzetét.

Átállás földgázról cseppfolyós gázra

1. Teljesen hajtsa be a kiegyenlítő csavart.
2. Tegye vissza a szabályozógombot.

Átállás cseppfolyós gázról földgázra

1. Körülbelül egy fordulattal csavarja ki a kiegyenlítő csavart (A).
2. Helyezze vissza a főzőlap szabályozógombját.
3. Csatlakoztassa a készüléket az elektromos hálózathoz.

VIGYÁZAT!

Csak akkor csatlakoztassa a hálózati csatlakozódugót, ha minden alkatrészt visszaszerelt az eredeti helyére. Sérülés veszélye áll fenn!

1. Gyújtsa be az égőt. Olvassa el a „Főzőlap - Napi használat” című fejezetet.
2. A főzőlap gombját forgassa a minimum állásba.
3. Vegye le ismét a főzőlap szabályozógombját.
4. Lassan forgassa a kiegyenlítő csavart, míg eléri a legkisebb és stabil lángnagyságot.
5. Helyezze vissza a főzőlap szabályozógombját.

A sütő fúvókájának cseréje

1. Vegye ki a sütötér alsó lemezét (A), hogy a sütő égőjéhez (B) hozzáférhessen.

1. Távolítsa el a csavart (C), amelyik az égőt a helyén tartja.

1. Óvatosan válassza le az égőt a fúvóka tartójáról (D).

1. Óvatosan tolja balra. Ügyeljen arra, hogy az égőfej ne váljon le az égő beömlőnyílásáról. Ne gyakoroljon semmilyen erőhatást a hőérzékelő vezetékére (E).

2. Távolítsa el az égő fúvókáját (D) egy 7 mm-es csőkulcs segítségével, és cserélje ki egy másikra.

Szerelje vissza az égöt a fenti lépések fordított sorrendjében.

Cserélje ki a gázellátást biztosító csonk melletti gáztípusmatricát az új gáztípusnak megfelelő matricára.

A sütőégő minimum gáz helyzetéhez tartozó gázmennyiség beállítása

1. Húzza ki a konnektorból a készülék hálózati vezetékét.

2. Vegye le a sütöfunkciók szabályozógombját. Amennyiben nem fér hozzá a kiegyenlítő csavarhoz, szerelje le a kezelőpanelt a beállítás megkedése előtt.

3. Egy vékony, laposfejű csavarhúzóval állítsa be a kiegyenlítő csavart A. A készülék típusa meghatározza a kiegyenlítő csavar A helyzetét.

Átállás földgázról cseppfolyós gázra

1. Teljesen hajtsa be a kiegyenlítő csavart.

2. Tegye vissza a szabályozógombot.

3. Csatlakoztassa a készüléket az elektromos hálózathoz.

Átállás cseppfolyós gázról földgázra

1. Körülbelül egy fordulattal csavarja ki a kiegyenlítő csavart (A).

2. Helyezze vissza a sütőfunkciók szabályozógombját.

3. Csatlakoztassa a készüléket az elektromos hálózathoz.

VIGYÁZAT!

Csak akkor csatlakoztassa a hálózati csatlakozódugót, ha minden alkatrészt visszaszerelt az eredeti helyére. Sérülés veszélye áll fenn!

1. Gyújtsa be az égőt. Olvassa el a „Sütő - Napi használat” című fejezetet.

2. A sütőfunkciók gombját forgassa el a minimum helyzetbe.

3. Vegye le ismét a sütőfunkciók szabályozógombját.

4. Lassan forgassa a kiegyenlítő csavart, míg eléri a legkisebb és stabil lángnagyságot.

5. Helyezze vissza a sütőfunkciók szabályozógombját.

6. A sütőfunkciók szabályozógombját állítsa maximális gázellátás helyzetbe, és hagyja melegedni a sütőt legalább 10 percig.

7. A sütőfunkciók gombját gyorsan forgassa el a maximálisból a minimális gázállásba. Szabályozza a lángot. Ellenőrizze, hogy a láng nem alszik-e ki a kislángra való átváltásnál. A sütő égőjének koronáján egy

kisméretű, folyamatosan égő lángnak kell lennie. Ha a láng elalszik, végezze el ismét a sütőégő beállítását.

Elektromos bekötés

VIGYÁZAT!

A gyártó semmilyen felelősséget nem vállal, ha a biztonságra vonatkozó fejezetekben található óvintézkedéseket nem tartja be.

A készülék dugasz és csatlakozókábel nélkül kerül szállításra.

Alkalmazható kábeltípusok: H05 RR-F megfelelő keresztmetszettel.

VIGYÁZAT!

Mielőtt csatlakoztatja a készülék tápkábelét a hálózati konnektorhoz, mérje meg az épület elektromos hálózatában a fázisok közötti feszültséget. Ezután tekintse meg a készülék hátulján található bekötési rajzot a megfelelő elektromos üzembe helyezés érdekében. A lépések ilyen sorrendben való elvégzésével kiküszöbölhetőek az üzembe helyezési hibák és a készülék elektromos alkatrészeinek károsodása.

VIGYÁZAT!

A hálózati vezeték nem érintkezhet a készülék ábrán jelzett részével.

Termékismertető főzőlaphoz az EU 66/2014 szabvány szerint

A készülék azonosítójele ZCG210S1WA
Főzőlap típusa Szabadon álló tűzhely főzőlappal
Gázégők száma 4
Energiaosztály gázégőnként (EE gas burner)	Bal hátsó - NormálJobb hátsó - KisegítőJobb első - ErősBal első - Normál	55.0%nem alkalmazható55.0%55.0%
Energiaosztály gázfőzőlap esetén (EE gas hob) 55.0%

EN 30-2-1: Háztartási gázüzemű főzőkészülékek - 2-1 rész: Ésszerű energiafelhasználás - Általános rész

Főzőlap - Energiatakarékosság

A mindennapos főzés közben energiát takaríthat meg az alábbi ötletek betartásával.

- Víz melegítésekor csak a szükséges vízmennyiséget használja.

• Lehetőség szerint mindig tegyen fedőt a főzőedényre.
• Használat előtt ellenőrizze, hogy az égők és az edénytartók megfelelően vannak-e elhelyezve.
• Az edényalj átmérőjének megfelelően kell illeszkednie az égő átmérőjéhez.
• A főzőedényt közvetlenül az égő fölé és annak közepére helyezze.
• Amikor a folyadék forrni kezd, csökkentse a lángot, hogy a folyadék enyhén gyöngyözzön.
• Ha szükséges, használjon kuktát. Olvassa el annak kezelési útmutatóját.

Sütő - Energiatakarékosság

A készülék több funkcióval is segít energiát megtakarítani a mindennapos főzés során.

- Általános javaslatok

– Ügyeljen arra, hogy a sütő ajtaja megfelelően legyen becsukva a

készülék működése közben, és a sütés során addig tartsa csukva, ameddig lehetséges.

– Fém edényeket használjon az energiatakarékosság javítása érdekében.
– Amikor csak lehetséges, az ételt még felfütés előtt helyezze a sütőbe.
– A 30 percnél hosszabb ideig tartó sütés során a befejezés előtt csökkentse a sütő hőmérsékletét a minimum értékre, a sütés hosszától függően 3 - 10 perc időtartamra. A sütőben levő maradékhő tovább folytatja a sütést.
– A maradékhőt más ételek felmelegítéséhez is használhatja.

- Melegen tartás - a maradékhőt használhatja az étel melegen tartásához. Ehhez válassza a lehető legalacsonyabb hőmérséklet-beállítást.

KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A

tiltó szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.
