| Terméktípus | Beépíthető indukciós főzőlap |
| Márka | Zanussi |
| Modell | ZIBN641K |
| Főzőzónák száma | 4 |
| Fűtési technológia | Indukciós |
| Beépítési méretek (Sz x Mé) | 560 x 490 mm |
| Elektromos csatlakozás | 220-240 V / 400 V 2N, 50/60 Hz |
| Teljes teljesítmény | 6,9 kW |
| Booster funkció | Igen, minden zónán (max. 4 perc) |
| Zár funkció | Igen, a kezelőpanel lezárása |
| Gyerekzár | Igen |
| Teljesítménykezelés | Igen, automatikus teljesítményelosztás |
| Automatikus kikapcsolás | Igen, biztonsági |
| Maradékhő jelző | Igen (H kijelzés) |
| Edényérzékelés | Igen (F kijelzés, ha nem megfelelő) |
| Vezérlés típusa | Érintőgombok |
| Felület anyaga | Kerámia üveg |
| Karbantartás | Puha rongy, semleges tisztítószer, speciális kaparó |
| Javíthatóság | Hivatalos szerviz, eredeti alkatrészek |
| Gyártás országa | Románia |
Gyakran ismételt kérdések - ZIBN641K ZANUSSI
Felhasználói kérdések a következőről ZIBN641K ZANUSSI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Tűzhely PDF formátumban ingyenesen! Találja meg kézikönyvét ZIBN641K - ZANUSSI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ZIBN641K márka ZANUSSI.

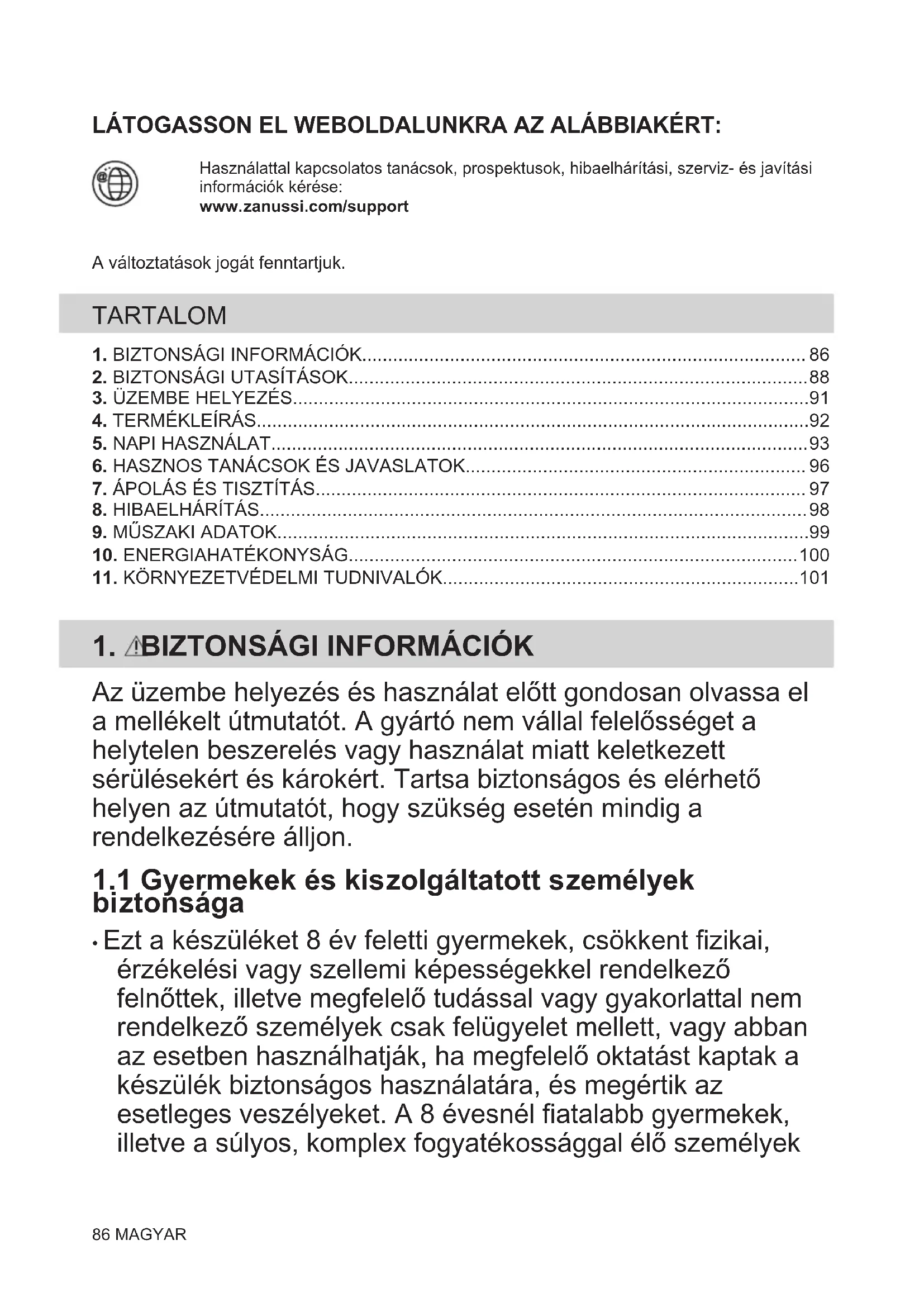

HASZNÁLATI ÚTMUTATÓ ZIBN641K ZANUSSI
HU Használati útmutató 86
Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk kérése:
A változtatások jogát fenntartjuk.
TARTALOM
- BIZTONSÁGI INFORMÁCIÓK....86
- BIZTONSÁGI UTASÍTÁSOK....88
- ÜZEMBE HELYEZÉS....91
- TERMÉKLEÍRÁS....92
- NAPI HASZNÁLAT....93
- HASZNOS TANÁCSOK ÉS JAVASLATOK....96
- ÁPOLÁS ÉS TISZTÍTÁS....97
- HIBAELHÁRÍTÁS....98
- MÜSZAKI ADATOK....99
- ENERGIAHATÉKONYSÁG....100
- KÖRNYEZETVÉDELMI TUDNIVALÓK....101
1. ⚠BIZTONSÁGI INFORMÁCIÓK
Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.
1.1 Gyermekek és kiszolgáltatott személyek biztonsága
- Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az esetleges veszélyeket. A 8 évesnél fiatalabb gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek
állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.
- Gondoskodjon a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel.
- Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.
• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. A gyermekeket és kedvenc háziállatokat tartsa távol a készüléktől működés közben, és működés után, lehüléskor. - Ha rendelkezik gyermekbiztonsági zárral a készülék, akkor azt be kell kapcsolni.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.
1.2 Általános biztonság
• A készülék kizárólag ételkészítési célra szolgál.
- Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.
- Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét.
• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. Legyen óvatos, hogy ne érjen a fűtőelemekhez.
- FIGYELEM: Főzőlapon történő főzéskor az olaj vagy zsír felügyelet nélkül hagyása veszélyes lehet, és túz keletkezhet.
- A főzéskor keletkezett tüzet soha ne vízzel oltsa el. Kapcsolja ki a készüléket, és fedje le a lángokat pl. egy tűzálló takaróval vagy fedővel.
- FIGYELEM: A készüléket tilos külső kapcsolóeszközzel, például időzítővel ellátni, vagy olyan áramkörre kötni, amelyet rendszeresen be- és kikapcsolnak.
• VIGYÁZAT: Főzéskor a készüléket ne hagyja felügyelet nélkül. Rövid időtartamú főzéskor a készüléket tartsa folyamatosan felügyelet alatt.
• FIGYELEM: Tüzveszély: Ne tároljon semmit a főzőfelületeken.
- Soha ne tegyen a főzőlap felületére fémtárgyakat, mint pl. kések, kanalak, fedők, mivel azok felforrósodhatnak.
- A bútorba való beépítés előtt ne használja a készüléket.
- A készülék tisztításához ne használjon nagy nyomású gözt.
- Használat után saját gombjával kapcsolja ki a főzőlap adott elemét, és ne hagyatkozzon az edényérzékelésre.
- Ha repedést lát az üvegkerámia / üveg felületen, kapcsolja ki a készüléket, és húzza ki a konnektorból a dugvilláját. Amennyiben a készülék kötésdobozon keresztül közvetlenül csatlakozik az elektromos hálózathoz, vegye ki a biztosítékot a készülék elektromos hálózatról történő leválasztásához. Egyéb esetben forduljon a márkaszervizhez.
- Ha a hálózati kábel megsérül, azt a gyártónak vagy a hivatalos márkaszerviznek, illetve más hasonlóan képzett személynek kell kicserélnie az elektromos veszélyhelyzet elkerülésének érdekében.
• FIGYELEM: Kizárólag a főzőlap gyártója által tervezett vagy a főzőlap gyártója által a használati útmutatóban javasolt, illetve a készülékhez mellékelt főzőlapvédő elemet használjon. A nem megfelelő védőelemek használata balesetet okozhat.
2. BIZTONSÁGI UTASÍTÁSOK
2.1 Üzembe helyezés
FIGYELMEZTETÉS!
A készüléket csak képesített személy helyezheti üzembe.
FIGYELMEZTETÉS!
Személyi sérülés vagy a készülék károsodásának veszélye áll fenn.
• Távolítsa el az összes csomagolóanyagot.
- Ne helyezzen üzembe, és ne is használjon sérült készüléket.
- Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
- Tartsa meg a minimális távolságot a többi készüléktől és egységtől.
- A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.
- A szekrény vágott felületeit megfelelő tömítőanyaggal védje a nedvesség okozta felpúposodás ellen.
- Védje a készülék alját a göztöl és nedvességtöl.
- Ne telepítse a készüléket ajtó mellé vagy ablak alá. Ezzel elkerülhető, hogy az ajtó vagy ablak kinyitásával leverje a forró főzőedényt a készülékről.
- Mindegyik készülék alján hűtőventilátorok találhatók.
- Ha a készüléket fiók fölött helyezi üzembe:
– Ne tároljon semmi olyan kisméretű tárgyat vagy papírlapot, melyet a ventilátorok beszívhatnak, mivel az megsértheti a hütőventilátorokat, vagy megrongálhatja a hütőrendszert.
– A készülék alja és a fiókban tárolt tárgyak között hagyjon legalább 2 cm távolságot.
- A készülék alatti szekrényből minden elválasztó lapot távolítson el.
2.2 Elektromos csatlakozás
FIGYELMEZTETÉS!
Tüz- és áramütésveszély.
- Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie a.
- A készüléket födelni kell, ha a ( ) szimbólum nincs feltüntetve az adattábláján.
- Bármilyen beavatkozás előtt a készüléket válassza le az elektromos hálózatról.
- Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.
- Ellenőrizze, hogy megfelelően van-e üzembe helyezve a készülék. A hálózati vezeték dugója (ha van) és a konnektor közötti gyenge vagy rossz érintkezés
miatt a csatlakozás túlságosan felforrósodhat
- Használjon megfelelő típusú hálózati kábelt.
- Ügyeljen arra, hogy a hálózati kábel ne gubancolódjon össze.
- Ellenőrizze, hogy az érintésvédelem ki van-e építve.
- Használjon feszültségmentesítő bilincset a kábel rögzítéséhez.
- Ügyeljen arra, hogy a hálózati kábel vagy dugasza (ha van) ne érjen a forró készülékhez vagy főzőedényekhez, amikor a készüléket a csatlakozóaljzathoz csatlakoztatja.
- Ne használjon hálózati elosztókat és hosszabbító kábeleket.
- Ügyeljen arra, hogy ne okozzon sérülést a hálózati csatlakozódugón (ha van) és a hálózati kábelen. Ha a hálózati kábel cserére szorul, forduljon a márkaszervizhez vagy egy villanyszerelőhöz.
- A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.
- Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.
- Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.
- A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.
- Kizárólag megfelelő szigetelőberendezést alkalmazzon: hálózati túlterhelésvédő megszakítót, biztosítékot (a tokból eltávolított csavaros típusú biztosítékot), földzárlatkioldót és védőrelét.
- Az elektromos készüléket szigetelőberendezéssel kell ellátni, amely lehetővé teszi, hogy minden fázison leválassza a készüléket az elektromos hálózatról. A szigetelőberendezésnek legalább 3 mm-es érintkezőtávolsággal kell rendelkeznie.
2.3 Használat
FIGYELMEZTETÉS!
Sérülés-, égés- és áramütésveszély.
- Ne változtassa meg a készülék műszaki jellemzőit.
- Az első használat előtt távolítsa el az összes csomagolóanyagot, tájékoztató címkét és védőfóliát (ha van ilyen).
- Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi.
- Működés közben ne hagyja felügyelet nélkül a készüléket.
- Minden használat után kapcsolja ki a főzőzónát.
- Soha ne tegyen a főzőzónákra evőeszközöket vagy fedőket. Ezek felforrósodhatnak.
- Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.
- Ne használja a készüléket munka- vagy tárolófelületként.
- Amennyiben a készülék felülete megrepedt, azonnal válassza le a készüléket az elektromos hálózatról. Ez a lépés az áramütés elkerüléséhez szükséges.
- A szívritmus-szabályozóval rendelkező személyek tartsanak legalább 30 cm távolságot a bekapcsolt indukciós főzőzónáktól.
- Amikor az élelmiszert forró olajba helyezi, az olaj kifröccsenhet.
FIGYELMEZTETÉS!
Tüz- és robbanásveszély
- A felforrósított zsírok és olajok gyúlékony gőzöket bocsáthatnak ki. Zsírral vagy olajjal való főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat.
- A nagyon forró olaj által kibocsátott gözök öngyulladást okozhatnak.
- Az ételmaradékot tartalmazó használt olaj az első használatkor alkalmazott hőfoknál alacsonyabb értéken is tüzet okozhat.
- Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére.
FIGYELMEZTETÉS!
A készülék károsodásának veszélye áll fenn.
- Ne helyezzen forró főzőedényt a kezelőpanelre.
- Ne helyezzen forró fedőt a főzőlap üvegfelületére.
- Ne hagyja, hogy a főzőedényből elforrjon a folyadék.
- Ügyeljen arra, hogy ne ejtsen tárgyat vagy főzőedényt a készülékre. A készülék felülete megsérülhet.
- Üres főzőedénnyel vagy főzőedény nélkül ne kapcsolja be a főzőzónákat.
- Ne helyezzen alufóliát a készülékre.
- Az öntöttvasból készült, illetve sérült aljú edények megkarcolhatják az üveg / üvegkerámia felületet. Az ilyen tárgyakat mindig emelje fel, ha a főzőfelületen odébb szeretné helyezni őket.
2.4 Ápolás és tisztítás
- Rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felület károsodását.
- Tisztítás előtt kapcsolja ki a készüléket, és hagyja lehülni.
- A készülék tisztításához ne használjon vízsugarat vagy gözt.
- A készüléket puha, nedves ruhával tisztítsa. Csak semleges tisztítószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fém tárgyat.
2.5 Szolgáltatások
- A készülék javítását bízza a márkaszervizre. Mindig eredeti cserealkatrészt használjon.
- A termékben található izzó(k)ra és a külön kapható póttizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek, mint például hőmérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.
2.6 Ártalmatlanítás
FIGYELMEZTETÉS!
Sérülés- vagy fulladásveszély.
- A készülék ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
- Válassza le a készüléket ez elektromos hálózatról.
- A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.
3. ÜZEMBE HELYEZÉS
FIGYELMEZTETÉS!
Lásd a „Biztonság” című fejezetet.
3.1 Az üzembe helyezés előtt
A főzőlap üzembe helyezése előtt másolja le az adattábláról az alábbi adatokat. Az adattábla a főzőlap alján található.
Sorozatszám ......
3.2 Beépített főzőlapok
Csak azután használhatja a beépített főzőlapot, miután beszerelte azt a szabványoknak megfelelő beépített szekrénybe és munkafelületbe.
3.3 Csatlakozókábel
- A főzőlap egy csatlakozókábellel. A csatlakozókábel beszerelését csak képzett villanyszerelő végezheti.
- A megsérült hálózati kábel pótlásához használja a következő vezetéktípust: H05V2V2-F vagy ezzel egyenértékűvel, mely ellenáll a 90 °C-os vagy magasabb hőmérsékletnek. Vegye fel a kapcsolatot egy hivatalos szervizzel. A csatlakozókábel cseréjét csak képzett villanyszerelő végezheti.
- A készülék 50 Hz-on vagy 60 Hz-on működik, és nem igényel további beavatkozást szakképzett villanyszerelő részéről a frekvenciák közötti váltás végett.
3.4 Bekötési rajz


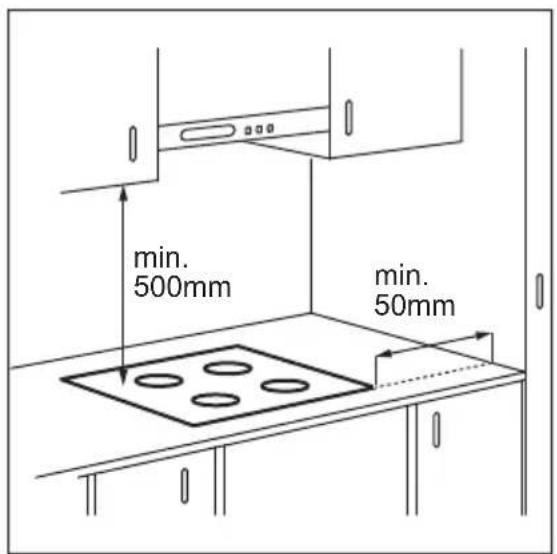

Amennyiben a főzőlapot páraelszívó alá építi be, tekintse meg a készülékek között minimálisan betartandó távolságokat a páraelszívó üzembe helyezési útmutatójában.
Ha a készüléket egy fiók fölé szereli fel, a főzőlap ventilátora főzés közben
felmelegítheti a fiókban elhelyezett és tárolt eszközöket.

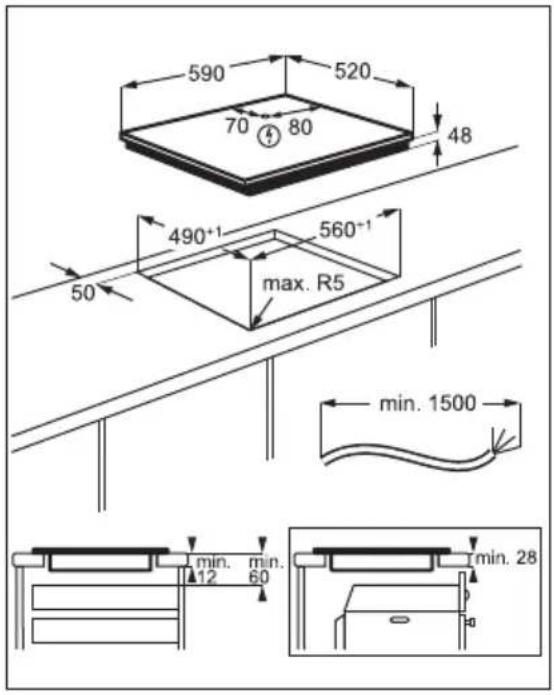

4.1 Főzőfelület elrendezése
2 Kezelőpanel
4.2 Kezelőpanel elrendezése
| Érzékelő-mező | Funkció Megjegyzés | |
| 1 | ➊ | Be / Ki A főzőlap be- és kikapcsolása. |
| 2 | ➁ | Funkciózár / Gyermekbizton-sági eszköz A kezelőpanel lezárása/a lezárás feloldása. |
| 3 | ➎ | - A főzőzóna kiválasztása. |
| 4 | - Hőfokbeállítás kijelzése Jelzi a hőfokbeállítást. | |
| 5 | +/- | - A hőfok beállítása. |
4.3 Höfokbeállítás kijelzései
| Kijelző Megnevezés | |
| 0 | A főzőzóna ki van kapcsolva. |
| 1 - 9 | A főzőzóna működik. |
| P | A Booster funkció működik. |
| E + számjegy | Üzemzavar lépett fel. |
| H | Egy főzőzóna még mindig forró (maradékhő). |
| L | A Funkciózár / Gyermekbiztonsági eszköz funkció működik. |
| F | Nem megfelelő vagy túl kicsi a főzőedény, vagy nincs főzőedény a főzőzónán. |
| - | A Automatikus kikapcsolás funkció működik. |
5. NAPI HASZNÁLAT
FIGYELMEZTETÉS!
Lásd a „Biztonság” című fejezetet.
5.1 Be- és kikapcsolás
Érintse meg a gombot 1 másodpercig a főzőlap be- vagy kikapcsolásához.
5.2 Automatikus kikapcsolás
A funkció automatikusan leállítja a főzőlapot, ha:
- valamennyi főzőzóna ki van kapcsolva,
- nem végzett hőfokbeállítást a főzőlap bekapcsolása után,
- több mint 10 másodpercig valamivel (pl. edény, konyharuha stb.) letakarta a kezelőpanelt, vagy ráöntött valamit. Hangjelzés hallható, és kikapcsol a főzőlap. Távolítsa el a tárgyat, vagy tisztítsa meg a kezelőpanelt.
- a főzőlap túlságosan felmelegszik (pl. egy lábasból elforr a folyadék). Mielőtt ismét használná a főzőlapot, várja meg, hogy a főzőzóna lehüljön.
- nem megfelelő főzőedényt használ. A szimbólum világítani kezd, és 2 perc múlva a főzőzóna automatikusan leáll.
- nem állított le egy főzőzónát, illetve nem módosította a hőfokbeállítást. Bizonyos idő után a szimbólum világítani kezd, és a főzőlap kikapcsol.
A hőfokbeállítás és azon időtartam közötti kapcsolat, melynek elteltével a főzőlap kikapcsol:
Höfokbeállítás Az alábbi idő eltelté- vel a főzőlap kikap- csol
| 1 - 2 6 óra |
| 3 - 4 5 óra |
| 5 4 óra |
| 6 - 9 1,5 óra |
5.3 A főzőzóna kiválasztása
Az adott főzőzónához tartozó érzékelőmező segítségével válassza ki a főzőzónát. A kijelzőn a hőfokbeállítás látható (☐).
5.4 A höfokbeállítás
Válassza ki főzőzónát.
Érintse meg a gombot a hőbeállítás növeléséhez. Érintse meg a gombot a
hőbeállítás csökkentéséhez. A főzőzóna kikapcsolásához érintse meg egyszerre a és gombot.
5.5 Maradékhő visszajelző
FIGYELMEZTETÉS!
H Amíg a visszajelző világít, a maradékhő miatt égési sérülés veszélye áll fenn.
Az indukciós főzőzónák közvetlenül a főzőedény alján adják át az ételkészítéshez szükséges hőt. Az üvegkerámiát a főzőedény hője melegíti fel.
A visszajelző megjelenik, amikor egy főzőzóna forró.
A visszajelző akkor is megjelenhet, ha:
- ha a szomszédos zónákat használja, az adott zónát azonban nem,
- forró főzőedényt helyez hideg főzőzónára,
- a főzőlapot úgy kapcsolja be, hogy a főzőzóna még mindig forró.
A főzőzóna visszajelzője eltűnik, amikor a főzőzóna lehült.
5.6 Booster
A funkció nagyobb teljesítményt tesz elérhetővé az indukciós főzőzónák számára. A funkció csak bizonyos ideig működtethető az indukciós főzőzónák esetén. Ezután az indukciós főzőzóná automatikusan visszakapcsol a legmagasabb hőfokbeállításra.
Lásd a „Műszaki adatok” című fejezetet.
A funkció bekapcsolása egy főzőzónánál: először válassza ki a főzőzónát, majd állítsa be a maximális hőfokbeállításra. Érintse meg a gombot, míg a világítani nem kezd.
A funkció kikapcsolása: érintse meg a — gombot.
5.7 Funkciózár
Amikor a főzőzónák működnek, zárolhatja a kezelőpanelt. Ezzel megelőzheti a hőfokbeállítás véletlen módosítását.
Először végezze el a hőfokbeállítást.
A funkció bekapcsolásához: érintse meg a gombot. A másodpercre megjelenik.
A funkció kikapcsolása: érintse meg a gombot. Az előző hőfokbeállítás jelenik meg.
A főzőlap kikapcsolása ezt a funkciót is kikapcsolja.
5.8 Gyermekbiztonsági eszköz
Ez a kiegészítő funkció megakadályozza a főzőlap véletlen üzemeltetését.
A funkció bekapcsolásához: indítsa el a főzőlapot a ⏻ gombbal. Ne végezzen hőfokbeállítást. Érintse meg a 📁 gombot 4 másodpercig. A 📁 megjelenik. Kapcsolja ki a főzőlapot a 📁 gombbal.
A funkció kikapcsolása: indítsa el a főzőlapot a ① gombbal. Ne végezzen hőfokbeállítást. Érintse meg a gombot 4 másodpercig. A megjelenik. Kapcsolja ki a főzőlapot a gombbal.
A funkció hatálytalanítása egyetlen főzési műveletre: indítsa el a főzőlapot a ① gombbal. A megjelenik. Érintse meg a gombot 4 másodpercig. Végezze el a hőfokbeállítást 10 másodpercen belül. Működtetheti a főzőlapot. Amikor a főzőlapot a gombbal kikapcsolja, a funkció ismét működik.
5.9 OffSound Control (Hangjelzések ki- és bekapcsolása)
Kapcsolja ki a főzőlapot. Nyomja meg a ① gombot 3 másodpercig. Nyomja meg a ☑ gombot 3 másodpercig. A kijelző a bal első zónáján b és a jobb első zónáján es vagy
☐ látható. Érintse meg az érzékelőmezőt a jobb hátsó zónához ☐ az alábbiak egyikének kiválasztásához:
- -a hangjelzések ki vannak kapcsolva
- a hangjelzések be vannak kapcsolva
Amikor a funkció beállítása, a hangjelzések csak akkor szólalnak meg, amikor:
- megérinti a mezőt
- Hiba lépett fel a főzőlapban.
5.10 Teljesítménykezelés
Ha több zóna aktív, és felvett teljesítményük meghaladja az elektromos hálózat teljesítmény-korlátját, akkor a funkció elosztja a rendelkezésre álló teljesítményt az összes főzőzóna között. A főzőlap szabályozza a hőfokbeállításokat a lakás/ház biztosítékainak védelme érdekében.
- Ha a főzőlap eléri a maximális felvehető teljesítményt (lásd az adattáblát), a főzőzónák teljesítményét automatikusan lecsökkenti.
- Mindig elsőbbséget élvez az utolsóként kiválasztott főzőzóna hőfokbeállítása. A fennmaradó teljesítmény a korábban bekapcsolt főzőzónák között lesz elosztva, azok kiválasztásának ellentétes sorrendjében.
- A csökkentett teljesítményű zónák hőfokbeállításának kijelzőjén az eredetileg kiválasztott hőfokbeállítás és a csökkentett hőfokbeállítás értéke váltakozik.
- Várjon, amíg a kijelző abbahagyja a villogást, vagy csökkentse az utoljára kiválasztott főzőzóna hőfok-beállítását. A főzőzónák a csökkentett hőfokbeállítással folytatják a működést. Kézzel módosítsa a főzőzónák hőfokbeállítását, ha szükséges.
6. HASZNOS TANÁCSOK ÉS JAVASLATOK
FIGYELMEZTETÉS!
Lásd a „Biztonság” című fejezetet.
6.1 Főzőedény
Az indukciós főzőzónáknál egy erős elektromágneses mező hozza létre nagyon gyorsan a hőt a főzőedényben.
Az indukciós főzőzónákat megfelelő edényekkel használja.
- A főzőedény aljának a lehető legvastagabbnak és leglaposabbnak kell lennie.
- Ügyeljen arra, hogy a serpenyők alja tiszta és száraz legyen, mielőtt a főzőlapra helyezi azokat.
- A karcolódás elkerülése érdekében ne csúsztassa és ne húzza az edényt az üvegkerámián.
A főzőedény anyaga
- megfelelő: öntöttvas, acél, zománcozott acél, rozsdamentes acél, többrétegű főzőedényalj (a gyártó által megfelelőnek jelölve).
- nem megfelelő: alumínium, réz, sárgaréz, üveg, kerámia, porcelán.
A főzőedény akkor megfelelő indukciós tűzhelylaphoz, ha:
- egy kevés víz nagyon gyorsan felforr a legmagasabb hőfokra beállított zónán.
- a mágnes rátapad a főzőedény aljára.
Főzőedényméretek
- Az indukciós főzőzónák automatikusan alkalmazkodnak a főzőedény aljának méretéhez.
- A főzőzóna hatékonysága összefügg a főzőedény átmérőjével. Az ajánlott minimumnál kisebb átmérőjű főzőedény csak egy részét veszi fel a főzőzóna által leadott energiának.
- Az optimális főzési eredmény érdekében ne használjon olyan főzőedényt, amely nagyobb a „Főzőzónák specifikációi” részben megadott méretnél. Főzés közben ne tartsa közel a főzőedényt a kezelőpanelhez. Ez befolyásolhatja a kezelőpanel funkcióit vagy véletlenül bekapcsolhatja a főzőlap funkcióit.
Lásd a „Műszaki adatok” c. részt.
6.2 Működés közben hallható hangok
Ha a következőt hallja:
- recsegés: a főzőedény különböző anyagokból készült (szendvicskonstrukció).
- fütyülés: a főzőzónát magas teljesítményszinten használja, és az edény különböző anyagokból készült (szendvicskonstrukció).
- zümmögés: magas teljesítményszintet használ.
- kattogás: elektromos kapcsolás megy végbe.
- sziszegés, zümmögés: a ventilátor üzemel.
Ezek a zajok normális jelenségnek számítanak, és nem jelentenek meghibásodást.
6.3 Példák a főzési alkalmazásokra
A főzőzóna hőfokbeállítása és energiafogyasztása közötti kapcsolat nem lineáris. A hőfokbeállítás növelésekor a főzőzóna energiafogyasztása nem arányosan emelkedik. Azaz, a közepes hőfokbeállítású főzőzóna a névleges energiafogyasztásának felénél kevesebb energiát fogyaszt.
A táblázatban szereplő adatok csak útmutatásul szolgálnak.
| Hőfokbeállítás Használja az alábbiakhoz: Idő | Tippek(perc) | |
| 1 Főtt ételek melegen tartása. szükség | szerint | Tegyen fedőt a főzőedényre. |
| 1 - 2 Hollandi mártás készítése, vaj, csoko-ládé, zselatin olvasztása. | 5 - 25 Időnként keverje meg. | |
| 2 Könnyű omlett és sült tojás megszilár-dítása. | 10 - 40 Fedővel lefedve készítse. | |
| 2 - 3 Rizs és tejalapú ételek főzése, kész-ételek felmelegítése. | 25 - 50 A folyadék mennyisége legalább kétszerese legyen a rizsének, a főzés fél-idejében keverje meg a tejalapú étele-ket. | |
| 3 - 4 Párolt zöldség, hal, hús. 20 - 45 Adjon hozzá néhány evőkanál vizet. | Ellenőrizze a víz mennyiségét a folyamat során. | |
| 4 - 5 Párolt burgonya és más zöldségek. 20 - 60 Az edény alját töltse fel 1-2 cm vízzel. | Ellenőrizze a víz szintjét a folyamat során. Tartsa a fedelet az edényen. | |
| 4 - 5 Nagyobb mennyiségű étel, raguk és le-vesek főzése. | 60 - 150 Legfeljebb 3 l folyadék plusz a hozzá-valók. | |
| 6 - 7 Kíméletes sütés: bécsi szelet, borjú cordon blue, borda, húspogácsa, kol-bász, máj, rántás, tojás, palacsinta és fánk. | szükség szerint | Szükség esetén fordítsa meg. |
| 7 - 8 Erős sütés, pirított vagdaltak, bélszín, marhaszeletek. | 5 - 15 Szükség esetén fordítsa meg. | |
| 9 Víz forralása, tészta kifőzése, hús barnítása (gulyás, serpenyős sültek), burgonya bő olajban sütése. | ||
Nagy mennyiségű víz forralása. Booster bekapcsolva.
7. ÁPOLÁS ÉS TISZTÍTÁS
FIGYELMEZTETÉS!
Lásd a „Biztonság” című fejezetet.
7.1 Általános információ
- Minden használat után tisztítsa meg a főzőlapot.
- Mindig olyan főzőedényeket használjon, amelyeknek tiszta az alja.
- A felületen található kis karcolások vagy foltok nem befolyásolják a főzőlap működését.
- A főzőlap felületének tisztításához megfelelő tisztítószert használjon.
- Az üvegfelületekhez használjon speciális kaparót.
7.2 A főzőlap tisztítása
- Azonnal távolítsa el: a megolvadt műanyagot, folpackot, sót, cukrot, valamint a cukortartalmú ételeket, ellenkező esetben a szennyeződés károsíthatja a főzőlapot. Az égési sérülés megelőzésére körültekintéssel járjon el. Állítsa éles szögben az üvegkerámia felületre a kaparókést, majd csúsztassa végig a pengét a felületen.
- Akkor távolítsa el, ha a főzőlap már megfelelően lehült: a vízkő foltokat,
vízmaradványokat, zsírfoltokat, fémes elszíneződéseket. Nem karcoló tisztítószerrel és megnedvesített ruhával tisztítsa meg a főzőlapot. A tisztítás után puha ruhával törölje szárazra a főzőlapot.
- Fényes, fémes elszíneződés eltávolítása: ecetes vízzel megnedvesített ruhával tisztítsa meg az üvegfelületet.
8. HIBAELHÁRÍTÁS
FIGYELMEZTETÉS!
Lásd a „Biztonság” című fejezetet.
8.1 Mi a teendő, ha ...
| Probléma Lehetséges ok Megoldás | ||
| Nem lehet elindítani vagy üze-meltetni a főzőlapot. | A főzőlap nincs csatlakoztatva az elektromos hálózathoz, vagy csatlakoztatása nem megfelelő. | Ellenőrizze, hogy a főzőlap megfelelő-en van-e csatlakoztatva az elektromos hálózathoz. |
| Leolvadt a biztosíték. Ellenőrizze, hogy a biztosíték okozza-e | a meghibásodást. Ha a biztosíték többször is leolvad, hívjon szakképzett villanyszerelőt. | |
| Nem végezte el a hőfokbeállítást 10 másodpercen belül. | Indítsa el újra a főzőlapot, és 10 má-sodpercen belül állítsa be a hőfokot. | |
| 2 vagy több érzékelőmezőt érintett meg egyszerre. | Csak egy érzékelőmezőt érintsen meg. | |
| Víz vagy zsírfoltok vannak a kezelő-panelen. | Tisztítsa meg a kezelőpanelt. | |
| Folyamatos hangjelzés hallható. Az elektromos csatlakoztatás nem megfelelő. | Feszültségmentesítse a főzőlapot. A készülék telepítésének ellenőrzéséhez forduljon szakképzett villanyszerelő-höz. | |
| Hangjelzés hallható, és a főzőlap kikapcsol.Hangjelzés hallható amikor a fő-zőlap kikapcsol. | Letakart egy vagy több érzékelőme-zőt. | Vegyen le minden tárgyat az érzékelő-mezőkről. |
| A főzőlap kikapcsol. | Letakarta a őrzékelőmezőt. | Vegyen le minden tárgyat az érzékelő-mezőről. |
| Nem kezd világítani a maradékhő visszajelző. | A főzőzóna még nem forrósodott fel, mert csak rövid ideje van működés-ben, vagy az érzékelő sérült/meghi-básodott. | Ha a főzőzóna elég ideig működött, és forrónak kellene lennie, forduljon a márkaszervizhez. |
| A hőbeállítás két szint között vál-tozik. | A Teljesítménykezelés funkció mű-ködik. | Lásd a „Napi használat” című részt. |
| A kezelőpanel használat közben felforrósodik. | A főzőedény túl nagy, vagy túl közel helyezte a kezelőpanelhez. | Ha lehetséges, tegye a nagy főzőedé-nyeket a hátsó főzőzónákra. |
Probléma Lehetséges ok Megoldás
| Nincs hangjelzés, amikor meg-érinti a kezelőpanel érzékelőme-zőit. | A hangjelzések ki vannak kapcsolva. Kapcsolja be a hangjelzéseket. Lásd a „Napi használat” című részt. | |
| l visszajelző világítani kezd. | A Gyermekbiztonsági eszköz vagy Funkciózár funkció működik. | Lásd a „Napi használat” című részt. |
| F visszajelző világítani kezd. | Nincs főzőedény a zónán. Tegyen főzőedényt a zónára. | |
| A főzőedény nem megfelelő típusú. Használjon indukciós főzőlapokhoz | megfelelő főzőedényeket. Olvassa el a „Hasznos tanácsok és javaslatok" c. fejezetet. | |
| A főzőedény aljának átmérője túl ki-csi a zónához. | Megfelelő méretű főzőedényt használ-jon. Lásd a „Műszaki adatok" c. részt. | |
| E és egy szám jelenik meg. | Hiba lépett fel a főzőlapban. Kapcsolja ki a főzőlapot, majd 30 má-sodperc elteltével kapcsolja be újra.Amennyiben a jelzés ismét megje-lenik, feszültségmentesítse a főzőla-pot. 30 másodperc múlva csatlakoz-tassa újra a főzőlapot. Ha a probléma továbbra is fennáll, forduljon a márka-szervizhez. | |
8.2 Ha nem talál megoldást...
Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a hivatalos márkaszervizhez. Adja meg az adatokat az adattábláról. Adja meg az üvegkerámia három karakterből álló betűkódját is (az üvegfelület sarkában található), valamint a megjelent hibaüzenetet.
Ellenőrizze, hogy a főzőlapot megfelelően üzemeltette-e. Ha nem megfelelően üzemeltette a készüléket, az ügyfélszolgálat szerelője vagy az eladó kiszállása nem lesz ingyenes, még a garanciális időszakban sem. A garanciális időszakkal és a márkaszervizekkel kapcsolatos tájékoztatást a jótállási jegyben találja meg.
9. MÜSZAKI ADATOK
9.1 Adattábla
Modell: ZIBN641K Termékszám (PNC) 949 492 473 00
Típus: 64 B4A 00 AA 220 - 240 V / 400 V 2N, 50 / 60 Hz
Indukció 6.9 kW Készült: România
Sorozatszám 6.9 kW
ZANUSSI
9.2 Főzőzónák jellemzői
| Főzőzóna Névleges teljesítmény (maximális hőfokbeállítás) [W] | Booster [W] Booster maxi-mális időtartam [perc] | Főzőedény átmérője [mm] |
| Bal első 2200 2400 4 125 - 210 | ||
| Bal hátsó 1400 1500 4 125 - 145 | ||
| Jobb első 1400 1500 4 125 - 145 | ||
| Jobb hátsó 1700 1800 4 150 - 180 | ||
| A főzőzónák teljesítménye kis mértékben különbözhet a táblázatban megadott adatoktól. A főzőedény anyagától és méretétől függően változhat. | Az optimális főzési eredmény érdekében olyan főzőedényt használjon, melynek átmérője nem haladja meg a táblázatban szereplő átmérőt. | |
10. ENERGIAHATÉKONYSÁG
10.1 Termékismertető
Modellazonosító ZIBN641K
| Főzőlap típusa Beépített főzőlap | ||
| Főzőzónák száma 4 | ||
| Fűtési technológia Indukció | ||
| Kör alakú főzőzónák átmérője (∅) Bal első | Bal hátsó | 21.0 cm |
| Jobb első | 14.5 cm | |
| Jobb hátsó | 14.5 cm | |
| 18.0 cm | ||
| Energiafogyasztás főzőzónánként (EC electric coo-king) | Bal első | 174.2 Wh/kg |
| Bal hátsó | 183.9 Wh/kg | |
| Jobb első | 177.2 Wh/kg | |
| Jobb hátsó | 176.3 Wh/kg | |
Főzőlap energiafogyasztása (EC electric hob) 177.9 Wh/kg
IEC / EN 60350-2 - Háztartási elektromos főzőkészülékek – 2. rész: Főzőlapok – A teljesítmény mérésének módszerei.
A főzőfelületre vonatkozó energiafogyasztási értékeket az egyes főzőzónák jelöléseivel lehet beazonosítani.
10.2 Energiatakarékosság
A mindennapi főzés során energiát takaríthat meg, ha követi az alábbi tanácsokat.
- Víz melegítésekor csak a szükséges vízmennyiséget használja.
- Lehetőség szerint mindig tegyen fedőt a főzőedényre.
- A főzőedényt a főzőzóna közepére helyezze.
- A maradékhőt használja az étel melegen tartásához vagy felolvasztásához.
11. KÖRNYEZETVÉDELMI TUDNIVALÓK
A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A iltó szimbólummal ellátott
készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.
VISITE O NOSSO WEBSITE PARA:
