| Tipo de producto | Placa de inducción empotrable |
| Marca | Zanussi |
| Modelo | ZIBN641K |
| Número de zonas de cocción | 4 |
| Tecnología de calentamiento | Inducción |
| Dimensiones de empotramiento (L x P) | 560 x 490 mm |
| Alimentación eléctrica | 220-240 V / 400 V 2N, 50/60 Hz |
| Potencia total | 6,9 kW |
| Función Booster | Sí, en cada zona (duración máx. 4 min) |
| Función Bloqueo | Sí, bloqueo del panel de control |
| Dispositivo de seguridad infantil | Sí |
| Gestión de la alimentación | Sí, distribución automática de la potencia |
| Apagado automático | Sí, seguridad |
| Indicador de calor residual | Sí (visualización H) |
| Detección de recipiente | Sí (visualización F si inadecuado) |
| Tipo de mandos | Táctiles (teclas sensibles) |
| Material de la superficie | Vitrocerámica |
| Mantenimiento | Paño suave, detergente neutro, raspador especial |
| Reparabilidad | Servicio posventa autorizado, piezas originales |
| País de fabricación | Rumanía |
Preguntas frecuentes - ZIBN641K ZANUSSI
Preguntas de los usuarios sobre ZIBN641K ZANUSSI
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones ZIBN641K - ZANUSSI y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ZIBN641K de la marca ZANUSSI.
MANUAL DE USUARIO ZIBN641K ZANUSSI
ES Manual de instrucciones 152
UK Інструкція 168
User Manual
GETTING STARTED?
EASY.
Número de série ....
3.2 Placas encastradas
4.3 Indicadores de grau de aquecimento
Visor Do ciclo
Seleccione a zona de cozedura.
5.5 Indicador de calor residual
AVISO!
Consulte o capítulo "Dados técnicos".
10.2 Placa economizadora de energía

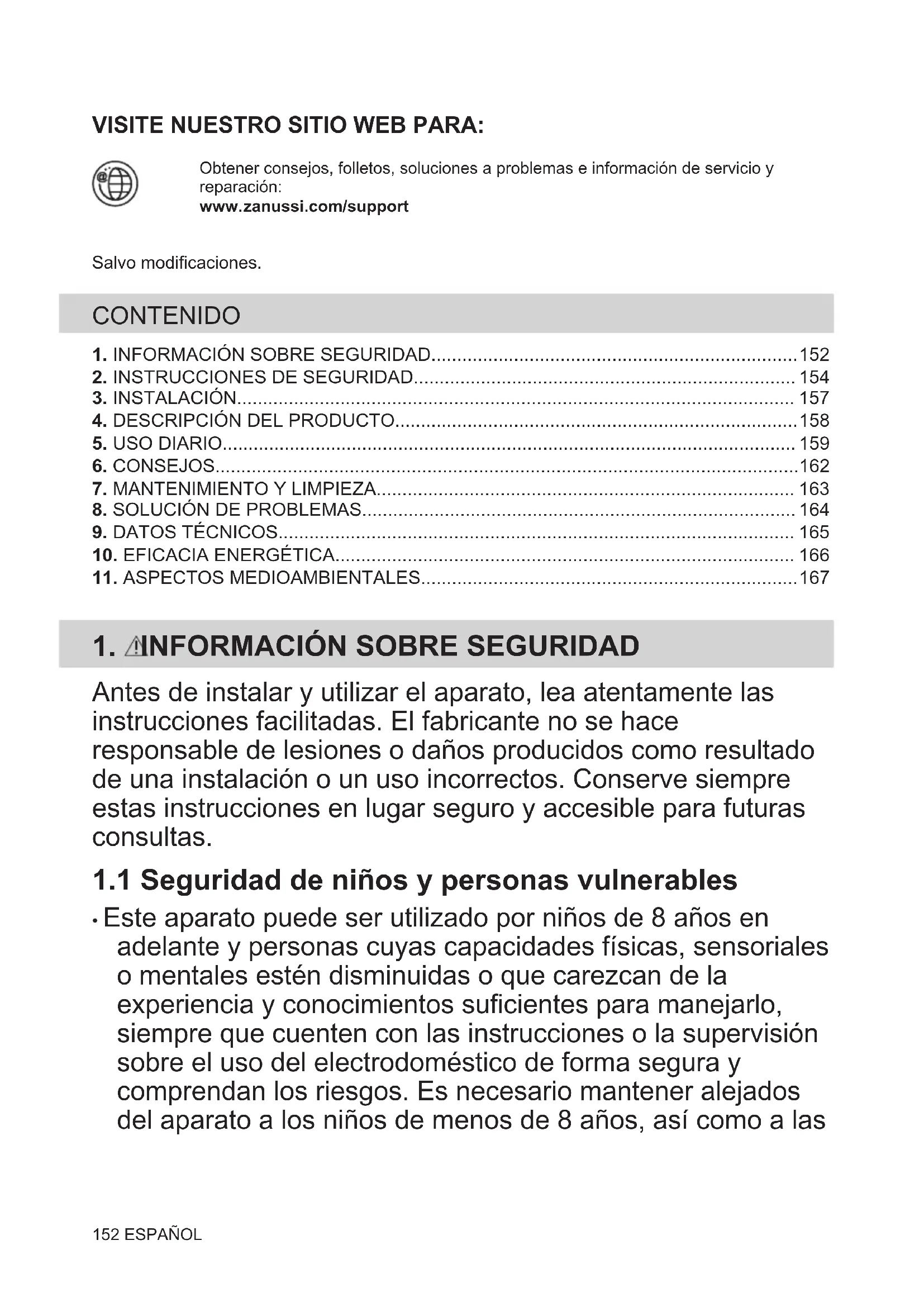

VISITE NUESTRO SITIO WEB PARA:
Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:
Salvo modificaciones.
CONTENIDO
- INFORMACIÓN SOBRE SEGURIDAD....152
- INSTRUCCIONES DE SEGURIDAD....154
- INSTALACIÓN.... 157
- DESCRIPCIÓN DEL PRODUCTO....158
- USO DIARIO....159
- CONSEJOS....162
- MANTENIMIENTO Y LIMPIEZA.... 163
- SOLUCIÓN DE PROBLEMAS....164
- DATOS TÉCNICOS.... 165
- EFICACIA ENERGÉTICA.... 166
- ASPECTOS MEDIOAMBIENTALES....167
1. INFORMACIÓN SOBRE SEGURIDAD
Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.
1.1 Seguridad de niños y personas vulnerables
- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las
personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.
- Es necesario vigilar a los niños para que no jueguen con el aparato.
- Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
- ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.
- Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
- La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.
1.2 Instrucciones generales de seguridad
- Este aparato está diseñado exclusivamente para cocinar.
- Este aparato está diseñado para uso doméstico en interiores.
- Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
- ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
- ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
- No utilizar nunca agua para apagar el fuego de cocción. Apagar el aparato y cubrir las llamas del aparato con una manta ignífuga o una tapa.
-
ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio público.
-
PRECAUCIÓN: El proceso de cocción debe ser supervisado. El proceso de cocción breve debe ser supervisado permanentemente.
- ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.
- No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.
- No utilice el aparato antes de instalarlo en la estructura empotrada.
- No utilice un limpiador a vapor para limpiar el aparato.
- Tras el uso, apague la resistencia con el mando y no preste atención al detector de tamaño.
- Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado.
- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de manera similar para evitar un peligro.
- ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.
2. INSTRUCCIONES DE SEGURIDAD
2.1 Instalación
ADVERTENCIA!
Solo un técnico cualificado puede instalar el aparato.
ADVERTENCIA!
Podría sufrir lesiones o dañar el aparato.
- Retire todo el embalaje.
-
No instale ni utilice un aparato dañado.
-
Siga las instrucciones de instalación suministradas con el aparato.
- Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
- Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
- Proteja las superficies cortadas del armario con un material sellante para evitar que la humedad las hinche.
- Proteja la parte inferior del aparato del vapor y la humedad.
- No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
- Cada aparato tiene ventiladores de refrigeración en la base.
- Si el aparato se instala sobre un cajón:
- No guarde objetos pequeños u hojas de papel que puedan ser absorbidos, porque podrían dañar los ventiladores o perjudicar el sistema de refrigeración.
- Mantenga una distancia mínima de 2 cm entre la base del aparato y los objetos guardados en el cajón.
- Retire los paneles separadores instalados en el armario por debajo del aparato.
2.2 Conexión eléctrica
ADVERTENCIA!
Riesgo de incendios y descargas eléctricas.
- Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado.
- El aparato debe conectarse a tierra si el símbolo (☐) no está impreso en la placa de características.
- Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
-
Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
-
Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente.
- Utilice el cable de alimentación de red correcto.
- No deje que el cable de alimentación eléctrica se enrede.
- Asegúrese de que haya instalada una protección contra descargas eléctricas.
- Utilice la abrazadera de alivio de tensión del cable.
- Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a una toma.
- No utilice adaptadores de enchufes múltiples ni cables prolongadores.
- Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.
- Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
- Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
- Si la toma de corriente está floja, no conecte el enchufe.
- No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
- Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
- La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
2.3 Uso
ADVERTENCIA!
Riesgo de lesiones, quemaduras y descargas eléctricas.
- No cambie las especificaciones de este aparato.
- Retire todo el embalaje, el etiquetado y la película protectora (si procede) antes del primer uso.
- Asegúrese de que las aberturas de ventilación no están bloqueadas.
- No deje el aparato desatendido durante el funcionamiento.
- Apague las zonas de cocción después de cada uso.
- No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse.
- No utilice el aparato con las manos mojadas ni con agua en contacto.
- No utilice el aparato como superficie de trabajo ni para depositar objetos.
- Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacerse para evitar descargas eléctricas.
- Los usuarios que tengan marcapasos implantados deberán mantener una distancia mínima de 30 cm de las zonas de cocción por inducción cuando el aparato esté en funcionamiento.
- Cuando se coloca comida en aceite caliente, puede saltar.
ADVERTENCIA!
Riesgo de incendio y explosiones
- Las grasas y el aceite pueden liberar vapores inflamables al calentarse.
Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar. - Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas.
- El aceite usado, que puede contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez.
- No coloque productos inflamables o artículos mojados con productos
inflamables dentro, cerca o sobre el aparato.
ADVERTENCIA!
Podría dañar el aparato.
- No coloque utensilios de cocina calientes sobre el panel de control.
- No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
- No deje que el contenido de los recipientes hierva hasta evaporarse.
- Tenga cuidado de no dejar caer objetos ni utensilios de cocina sobre el aparato. La superficie puede dañarse.
- No encienda las zonas de cocción con utensilios de cocina vacíos ni sin utensilios de cocina.
- No coloque papel de aluminio sobre el aparato.
- Los utensilios de cocina de hierro fundidoo que tengan la base dañada pueden causar arañazos en el vidrio o la cerámica de vidrio. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.
2.4 Mantenimiento y limpieza
- Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
- Apague el aparato y déjelo enfriar antes de limpiarlo
- No utilice pulverizadores ni vapor de agua para limpiar el aparato.
- Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.
2.5 Asistencia tecnica
- Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.
- En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la
humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.
2.6 Eliminación
ADVERTENCIA!
Existe riesgo de lesiones o asfixia.
- Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
- Desconecte el aparato de la red.
- Corte el cable eléctrico cerca del aparato y deséchelo.
3. INSTALACIÓN
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
3.1 Antes de la instalación
Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.
Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles
adecuados y con las encimeras y superficies de trabajo apropiadas.
3.3 Cable de conexión
- La placa se suministra con un cable de conexión. El cable de conexión solo debe instalarlo un electricista cualificado.
- Para sustituir el cable de alimentación dañado, utilice el tipo de cable: H05V2V2-F o equivalente, que soporta una temperatura de 90 °C o superior. Póngase en contacto con el Servicio técnico oficial. El cable de conexión solo debe sustituirlo un electricista cualificado.
- El aparato funciona a 50 Hz o 60 Hz y no requiere ninguna acción adicional de un electricista cualificado para cambiar entre frecuencias.

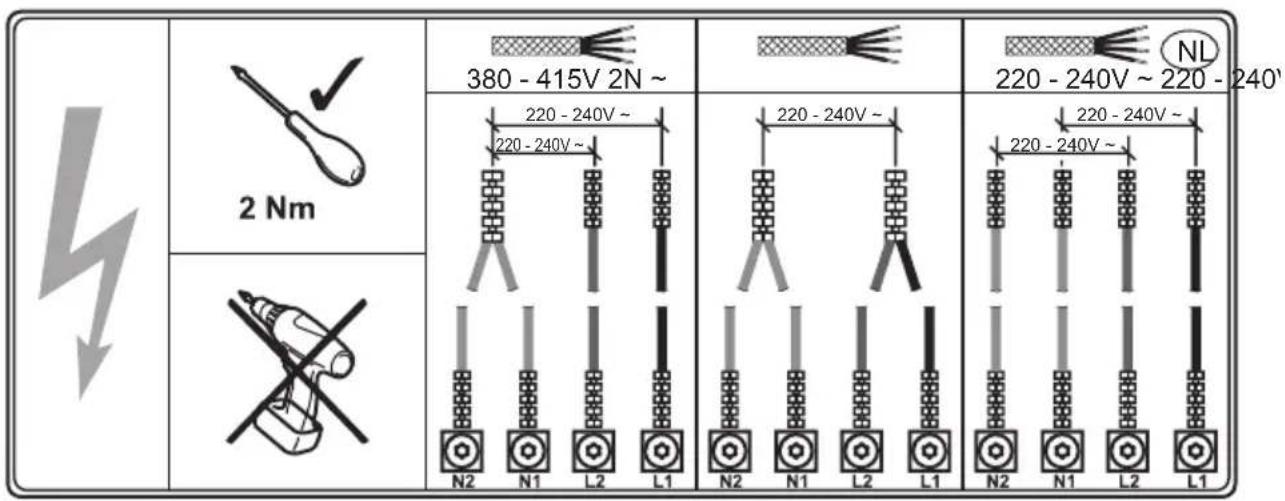

3.4 Diagrama de conexiones


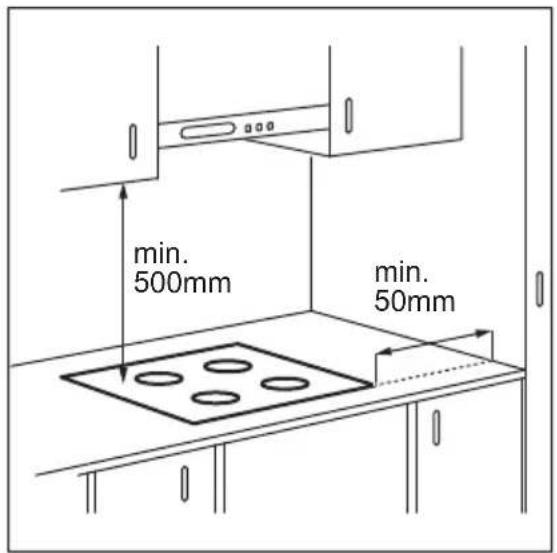

Si instala la placa debajo de una campana, consulte las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos.
Si el aparato se instala sobre un cajón, la ventilación de la placa puede calentar el
contenido del cajón durante el proceso de cocción.


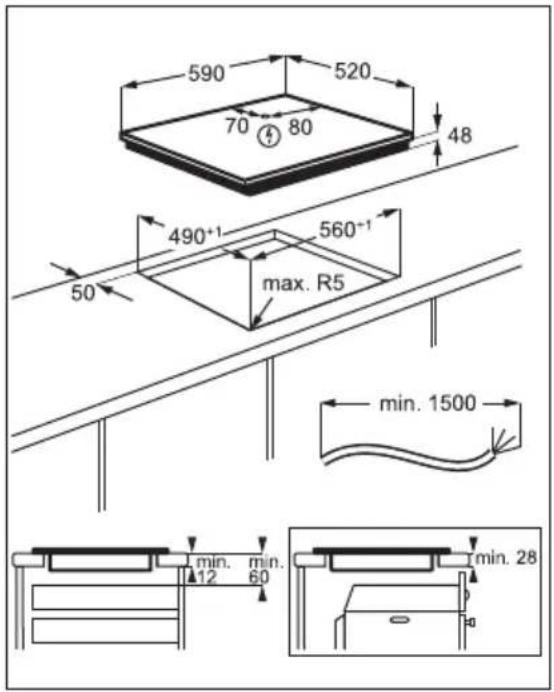

590 520 70 80 48 490+1 560-1 max. R5 50 min. 1500 min. min. 12 60 min. 284. DESCRIPCIÓN DEL PRODUCTO

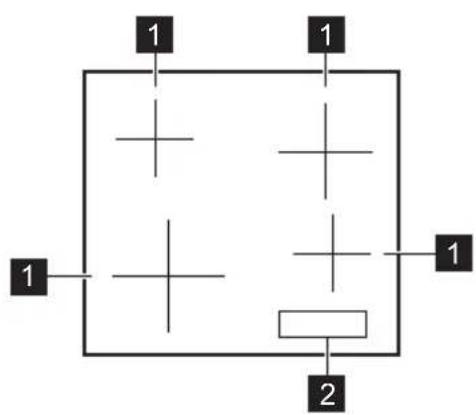

4.1 Disposición de las zonas de cocción
2 Panel de control
4.2 Disposición del panel de control
Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.
Sensor Función Comentario
Encendido / Apagado Para activar y desactivar la placa.
Bloqueo / Dispositivo de seguridad para bloquear y desbloquear el panel de control.
- Para seleccionar una zona de cocción.
- Indicador del nivel de calor Para mostrar el nivel de calor.
- Para ajustar la temperatura.
4.3 Indicación de la temperatura en pantalla
Pantalla Descripción
La zona de cocción está apagada.
La zona de cocción está en funcionamiento.
Booster está en funcionamiento.
+ número
Hay un fallo de funcionamiento.
La zona de cocción continúa estando caliente (calor residual).
Bloqueo / Dispositivo de seguridad para niños está en funcionamiento.
El recipiente es inadecuado o demasiado pequeño, o no se ha colocado ningún recipiente sobre la zona de cocción.
Desconexión automática está en funcionamiento.
5. USO DIARIO
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
5.1 Activación y desactivación
Toque durante 1 segundo para encender o apagar el la placa de cocción.
5.2 Desconexión automática
La función desconecta automáticamente la placa de cocción siempre que:
- todas las zonas de cocción están apagadas,
- no se ajusta un nivel de calor después de encender la placa,
- se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica y la placa de cocción se apaga. Retire el objeto o limpie el panel de control.
- la placa está demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Deje que la zona de cocción se enfríe antes de utilizar la placa de nuevo.
- está utilizando utensilios de cocina no adecuados. Se ilumina el símbolo y la zona de cocción se apaga automáticamente después de 2 minutos.
- no apaga una zona de cocción ni cambia la temperatura. Al cabo de un cierto tiempo, se enciende y se apaga la placa.
Relación entre el ajuste de temperatura y el tiempo tras el que se apaga la placa de cocción:
| Ajuste del nivel de calor | La placa de cocción se apaga |
| 1 - 2 6 horas | |
| 3 - 4 5 horas | |
| 5 4 horas | |
| 6 - 9 1,5 hora |
5.3 Selección de la zona de cocción
Para seleccionar la zona de cocción, toque el sensor correspondiente a esta zona. La pantalla muestra el ajuste de calor (☐).
5.4 Ajuste de temperatura
Ajuste la zona de cocción.
Toque para aumentar el nivel de calor. Toque para reducir el nivel de calor.
Toque y al mismo tiempo para apagar la zona de cocción.
5.5 Indicador de calor residual
ADVERTENCIA!
H Mientras se enciende el indicador, existe riesgo de quemaduras por el calor residual.
Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. La vitrocerámica se calienta por el calor del utensilio.
El indicador aparece cuando una zona de cocción está caliente.
También puede aparecer el indicador:
- para las zonas de cocción adyacentes, incluso si no las utiliza,
- cuando se colocan recipientes calientes en la zona de cocción fría,
- cuando la placa está desactivada pero la zona de cocción sigue caliente.
El indicador desaparece cuando la zona de cocción se enfría.
5.6 Booster
Esta función suministra potencia adicional a las zonas de cocción por inducción. La función se puede activar para la zona de cocción por inducción durante un periodo de tiempo limitado. Transcurrido ese tiempo, la zona de cocción adopta automáticamente el nivel de temperatura más alto.
Consulte el capítulo "Datos técnicos".
Para activar la función de una zona de cocción: ajuste en primer lugar la zona de cocción y después el nivel de calor máximo. Toque hasta que se encienda.
Para desactivar la función: toque —
5.7 Bloqueo
Se puede bloquear el panel de control mientras funcionan las zonas de cocción.
Evita el cambio accidental del nivel de temperatura.
Ajuste en primer lugar el nivel de calor que desee.
Para activar la función: toque se enciende durante 4 segundos.
Para desactivar la función: toque Se enciende el ajuste de calor anterior.
i
La función también se desactiva cuando se apaga la placa.
5.8 Dispositivo de seguridad para niños
Esta función impide el uso accidental o indebido de la placa.
Para activar la función: encienda la placa de cocción con ①. No ajuste ningún nivel de calor. Pulse durante 4 segundos. se enciende. Apague la placa de cocción con ①.
Para desactivar la función: encienda la placa de cocción con ①. No ajuste ningún nivel de calor. Toque durante 4 segundos. ② se enciende. Apague la placa de cocción con ①
Para anular la función solo durante el tiempo de cocción: encienda la placa de cocción con ⏻ se enciende. Toque durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Puede utilizar la placa de cocción. Cuando apague la placa de cocción con ⏻ la función vuelve a activarse.
5.9 OffSound Control (Desactivación y activación de los sonidos)
Apague la placa de cocción. Pulse ① durante 3 segundos. Pulse ☑ durante 3
segundos. La pantalla muestra en la zona delantera izquierda en la zona delantera derecha. Toque el campo del sensor de la zona trasera derecha para elegir una de las siguientes opciones:
- 1 - los sonidos están desactivados
- los sonidos están activados
Cuando esta función se ajusta en solo se oyen sonidos cuando:
- se toca ①
- se ha producido un error en la placa.
5.10 Gestión de energía
Si hay activas varias zonas y la potencia consumida supera el límite del suministro eléctrico, esta función dividirá la potencia disponible entre todas las zonas de cocción. La placa controla los ajustes de calor para proteger los fusibles de la instalación doméstica.
- Si la placa alcanza el límite máximo de potencia disponible (consulte la placa de características), la potencia de las zonas de cocción se reduce automáticamente.
- El ajuste de temperatura de la zona de cocción seleccionada siempre se prioriza. La potencia restante se divide entre las zonas de cocción previamente activadas en orden inverso de selección.
- La pantalla de ajuste de calor de las zonas reducidas cambia entre el ajuste de calor seleccionado inicialmente y el ajuste de calor reducido.
- Espere hasta que la pantalla deje de parpadear o reduzca el nivel de calor de la zona de cocción que ha seleccionado en último lugar. Las zonas de cocción siguen funcionando con el ajuste de calor reducido. Si fuera necesario, cambie manualmente los ajustes de temperatura de las zonas de cocción.
6. CONSEJOS
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
6.1 Utensilios de cocina
En las zonas de cocción por inducción, un campo electromagnético fuerte crea un calor muy rápido en los utensilios de cocina.
Utilice las zonas de cocción por inducción con los utensilios de cocina adecuados.
- La base de los recipientes debe ser lo más gruesa y plana posible.
- Asegúrese de que las bases de los utensilios están limpias y secas antes de colocarlas sobre la placa de cocción.
- Para evitar arañazos, no deslice ni frote la olla sobre el vidrio de cerámica.
Material del utensilio de cocina
- correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).
- incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana.
El utensilio de cocina es adecuado para cocinar con inducción si:
- el agua hierve muy rápido en una zona con el ajuste de calor máximo.
- un imán se coloca en la base del utensilio de cocina.
Dimensiones del utensilio de cocina
- Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina.
- La eficacia de la zona de cocción depende del diámetro del utensilio. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción.
- Por razones de seguridad y resultados de cocción óptimos, no utilice utensilios de
cocina mayores que los indicados en la "Especificación de las zonas de cocción". Evite mantener los utensilios de cocina cerca del panel de control durante la sesión de cocción. Esto puede afectar al funcionamiento del panel de control o activar accidentalmente las funciones de la placa.
Consulte "Datos técnicos".
6.2 Ruidos durante la utilización
Es posible que escuche los ruidos siguientes:
- crujido: el utensilio de cocina está fabricado con distintos tipos de materiales (construcción por capas).
- silbido: está utilizando una zona de cocción con muy elevado nivel de potencia y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).
- zumbido: el nivel de calor utilizado es alto.
- chasquido: se produce una conmutación eléctrica.
- siseo, zumbido: el ventilador está en funcionamiento.
Estos ruidos son normales y no indican fallo alguno.
6.3 Ejemplos de aplicaciones de cocina
La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al aumento del consumo de potencia. Significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia.
Los datos de la tabla son valores orientativos.
| Ajuste de tem-Peratura | Usar para: Tiempo | Consejos |
| (min) | ||
| 1 Mantener calientes los alimentos. según sea | Tapar los utensilios de cocina. necesario | |
| 1 - 2 Salsa holandesa, fundir: mantequilla, chocolate o gelatina. | 5 - 25 Mezcla de vez en cuando. | |
| 2 Solidificar: tortillas esponjosas, huevos al plato. | 10 - 40 Cocina el plato con una tapa. | |
| 2 - 3 Arroces y platos cocinados con leche, calentar comidas preparadas. | 25 - 50 Añadir al menos el doble de líquido que de arroz; los platos lácteos deben removerse a media cocción. | |
| 3 - 4 Verduras al vapor, pescado, carne. 20 - 45 Añada unas cucharadas de agua.Compruebe la cantidad de agua durante el proceso. | ||
| 4 - 5 Patatas al vapor y otras verduras. 20 - 60 Cubra el fondo del utensilio con 1-2cm de agua. Compruebe la cantidad de agua durante el proceso. Mantenga la tapa en el utensilio. | ||
| 4 - 5 Cocinar grandes cantidades de alimentos, estofados y sopas. | 60 - 150 Hasta 3 l de líquido más ingredientes. | |
| 6 - 7 Fritura ligera: escalopes, cordon bleu de ternera, chuletas, hamburguesas, salchichas, hígado, rebozados, huevos, tortitas, rosquillas. | según sea necesarioDele la vuelta cuando sea necesario. | |
| 7 - 8 Fritura fuerte: hash browns, filetes de lomo, bistecs. | 5 - 15 Dele la vuelta cuando sea necesario. | |
| 9 Hervir agua, cocer pasta, dorar carne (gulash, asado), patatas fritas. | ||
| P | Hervir grandes cantidades de agua. Booster está activado. | |
7. MANTENIMIENTO Y LIMPIEZA
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
7.1 Información general
- Limpie la placa después de cada uso.
- Utilice siempre recipientes cuya base esté limpia.
- Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.
- Utilice un limpiador especial para la superficie de la placa.
- Utilice un rascador especial para el cristal.
7.2 Limpieza de la placa de cocción
- Retirar inmediatamente: plástico derretido, película de plástico, sal, azúcar y alimentos con azúcar; de lo contrario, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.
- Retirar cuando la placa esté lo suficientemente fría: marcas de cal, marcas de agua, manchas de grasa o decoloración metálica brillante. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no
abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.
- Eliminar la decoloración metálica brillante: usar una solución de agua con
vinagre y limpiar la superficie de vidrio con un paño.
8. SOLUCIÓN DE PROBLEMAS
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
8.1 Qué hacer si...
Problema Posible causa Solución
| La placa no se enciende o no funciona. | La placa no está conectada a un suministro eléctrico o está mal conectada. | Compruebe si la placa se ha conectado correctamente a la red eléctrica. |
| Ha saltado el fusible. Asegúrese de que el fusible es la cau- | sa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado. | |
| No ha ajustado la temperatura antes de que transcurran 10 segundos. | Vuelva a encender la placa y ajuste el nivel de calor en menos de 10 segundos. | |
| Ha pulsado 2 o más sensores al mismo tiempo. | Toque solo un sensor. | |
| Hay agua o grasa en el panel de control. | Limpie el panel de control. | |
| Se oye un pitido constante. La conexión eléctrica no es correcta. Desconecte la placa de cocción de la red eléctrica. Pida a un electricista cualificado que compruebe la instalación. | ||
| Se emite una señal acústica y la placa se apaga.Se emite una señal acústica cuando la placa se apaga. | Ha colocado uno o varios sensores. Retire el objeto de los sensores. | |
| La placa se apaga. Ha colocado algo sobre el sensor ^1 . | Retire el objeto del sensor. | |
| El indicador de calor residual no se enciende. | La zona no está caliente porque ha funcionado poco tiempo o el sensor está dañado. | Si la zona ha funcionado el tiempo suficiente como para estar caliente, consulte con el centro de servicio autorizado. |
| El valor de la potencia varía entre dos niveles. | Gestión de energía está en funcionamiento. | Consulte "Uso diario". |
| El panel de control está caliente al tacto. | El utensilio de cocina es demasiado grande o está colocado demasiado cerca del panel de control. | Coloque los utensilios de cocina grandes en las zonas traseras si es posible. |
Problema Posible causa Solución
| No hay ningún sonido al pulsar los sensores del panel. | Los sonidos están desactivados. Active los sonidos. Consulte "Uso diario". | |
| se enciende. | Dispositivo de seguridad para niños o Bloqueo está en funcionamiento. | Consulte "Uso diario". |
| se enciende. | No hay ningún utensilio de cocina sobre la zona. | Ponga un recipiente sobre la zona. |
| El utensilio de cocina no es adecuado. | Utiliza utensilios de cocina adecuados para placas de inducción. Consulte "Consejos". | |
| El diámetro de la base del utensilio de cocina es demasiado pequeño para la zona. | Utilice el utensilio de cocina con las dimensiones adecuadas. Consulte "Datos técnicos". | |
| y un número se encienden. | Se ha producido un error en la pla-ca. | Apague la placa y vuelva a encenderla después de 30 segundos. Si vuelve a aparecer, desconecte la placa de cocción de la red eléctrica. Espere 30 segundos antes de volver a conectar la placa. Si el problema continúa, póngase en contacto con el Centro de servicio técnico. |
8.2 Si no encuentra una solución...
Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico. Facilite los datos de la placa de características. Indique también el código de tres dígitos de la vitrocerámica (se encuentra en la esquina de la superficie del cristal) y aparece un mensaje de error.
Asegúrese de que manipula la placa correctamente. De lo contrario, el técnico de servicio o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicio autorizados figuran en el folleto de garantía.
9. DATOS TÉCNICOS
9.1 Placa de datos técnicos
Modelo ZIBN641K Número de producto (PNC) 949 492 473 00
Tipo 64 B4A 00 AA 220 - 240 V / 400 V 2N, 50 / 60 Hz
Inducción 6.9 kW Fabricado en: Rumania
N° serie: 6.9 kW
ZANUSSI
9.2 Especificaciones de la zona de cocción
| Zona de cocción Potencia nominal (ajuste de calor máx.) [W] | Booster [W] Booster dura-ción máxima [min] | Diámetro del utensilio de coci-na [mm] |
| Parte del. izq. 2200 2400 4 125 - 210 | ||
| Parte tras. izq. 1400 1500 4 125 - 145 | ||
| Parte del. der. 1400 1500 4 125 - 145 | ||
| Parte tras. der. 1700 1800 4 150 - 180 |
La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las medidas del utensilio.
Para obtener unos resultados de cocción óptimos, utilice recipientes de diámetro inferior al indicado en la tabla.
10. EFICACIA ENERGÉTICA
10.1 Información del producto
Identificación del modelo ZIBN641K
| Tipo de placa Placa empotrada | ||
| Número de zonas de cocción 4 | ||
| Tecnología de calentamiento Inducción | ||
| Diámetro de las zonas de cocción circulares (∅) Parte del. izq. | 21.0 cm | |
| Parte tras. izq. | 14.5 cm | |
| Parte del. der. | 14.5 cm | |
| Parte tras. der. | 18.0 cm | |
| Consumo energético por zona de cocción (EC elec-tric cooking) | Parte del. izq. | 174.2 Wh/kg |
| Parte tras. izq. | 183.9 Wh/kg | |
| Parte del. der. | 177.2 Wh/kg | |
| Parte tras. der. | 176.3 Wh/kg | |
Consumo energético de la placa (EC electric hob) 177.9 Wh/kg
IEC / EN 60350-2 - Aparatos electrodomésticos de cocción - Parte 2: Placas: Métodos de medición del rendimiento
Las mediciones de energía referidas al área de cocción se identifican mediante las marcas de las zonas de cocción respectivas.
10.2 Ahorro de energía
Puede ahorrar energía durante la cocción diaria si sigue los siguientes consejos.
- Cuando caliente agua, use solo la cantidad que necesite.
- Si es posible, coloque siempre las tapas en los utensilios de cocina.
- Coloque los utensilios de cocina directamente en el centro de la zona de cocción.
- Utilice el calor residual para mantener la comida caliente o para descongelarla.
11. ASPECTOS MEDIOAMBIENTALES
Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No
deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
