ZIBN641K - печка ZANUSSI - Безплатно ръководство за потребителя

Тип продукт	Вградена индукционна плоча
Марка	Zanussi
Модел	ZIBN641K
Брой зони за готвене	4
Технология на нагряване	Индукция
Размери за вграждане (Ш x Д)	560 x 490 mm
Електрическо захранване	220-240 V / 400 V 2N, 50/60 Hz
Обща мощност	6,9 kW
Функция Booster	Да, на всяка зона (макс. продължителност 4 мин)
Функция Заключване	Да, заключване на контролния панел
Детска заключка	Да
Управление на мощността	Да, автоматично разпределение на мощността
Автоматично изключване	Да, за безопасност
Индикатор за остатъчна топлина	Да (показва H)
Откриване на съд	Да (показва F, ако е неподходящ)
Тип управление	Сензорни (чувствителни на допир)
Материал на повърхността	Стъклокерамика
Поддръжка	Мека кърпа, неутрален препарат, специален скрепер
Ремонтопригодност	Оторизиран сервиз, оригинални части
Държава на производство	Румъния

Често задавани въпроси - ZIBN641K ZANUSSI

Как да включа и изключа плочата?

Натиснете бутона ⏻ (включване/изключване) за 1 секунда, за да включите или изключите плочата.

Какво означава индикацията <b>F</b> на зона за готвене?

Индикацията F показва, че съдът е неподходящ (не е съвместим с индукция), твърде малък или липсва. Използвайте подходящ съд с феромагнитно дъно.

Как да активирам функцията Booster?

Изберете зоната за готвене, настройте на максимално ниво (9), след това натиснете +, докато се покаже P. Функцията продължава максимум 4 минути.

Как да заключа контролния панел?

Натиснете бутона (Заключване). Индикацията L се появява за 4 секунди. За отключване натиснете отново .

Как да активирам детската заключка?

Включете плочата с ⏻, без да избирате ниво на готвене. Натиснете за 4 секунди. L светва. Изключете плочата. Функцията остава активна.

Какви видове съдове да използвам за индукция?

Използвайте съдове от чугун, стомана, емайлирана стомана, неръждаема стомана или многопластово дъно. Проверете с магнит: ако залепва за дъното, съдът е съвместим. Избягвайте алуминий, мед, стъкло и керамика.

Как да почистя плочата?

Почиствайте след всяка употреба с влажна мека кърпа и неутрален препарат. За втвърдени замърсявания (захар, разтопена пластмаса) използвайте специален скрепер, като наклоните острието. Избършете с чиста кърпа.

Какво да направя, ако плочата не се включва?

Проверете дали плочата е включена и предпазителят не е изключен. Уверете се, че сте задали ниво на готвене в рамките на 10 секунди след включване. Ако проблемът продължава, се свържете с квалифициран електротехник.

Защо нивото на готвене се колебае между две стойности?

Това е нормално, когато функцията Управление на мощността е активна. Плочата автоматично намалява мощността, за да не надвиши електрическия лимит. Изчакайте индикацията да се стабилизира или намалете ръчно нивото.

Къде да намеря серийния номер и табелката с данни?

Табелката с данни се намира на долната страна на плочата. Запишете модела (ZIBN641K), PNC (949 492 473 00) и серийния номер преди инсталиране.

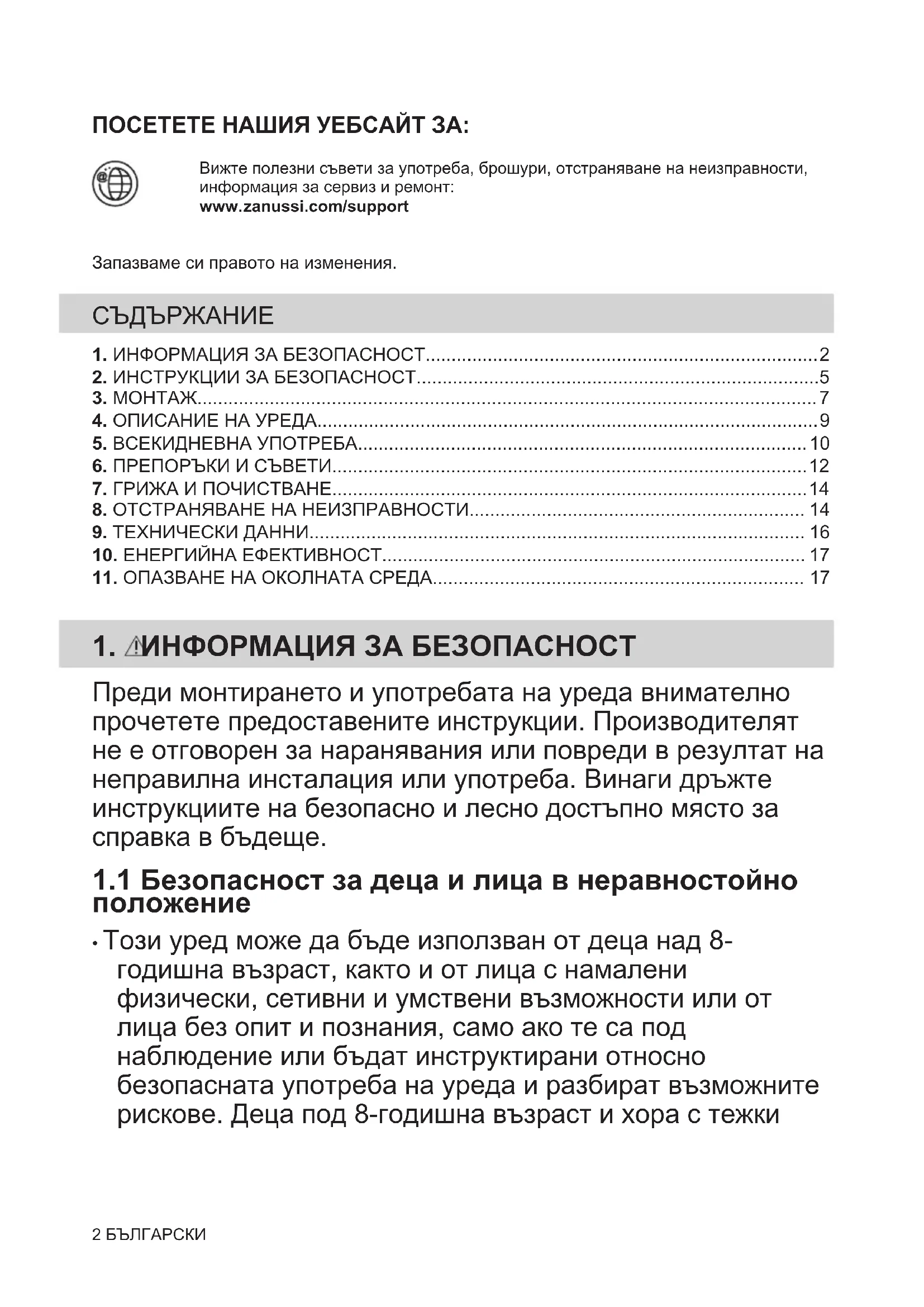

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ZIBN641K ZANUSSI

BG Ръководство за употреба 2

Вижте полезни съвети за употреба, брошури, отстраняване на неизправности, информация за сервис и ремонт: www.zanussi.com/support

Запазваме си правото на изменения.

СЪДЪРЖАНИЕ

1. ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ.....2
2. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ....5
3. МОНТАЖ....7
4. ОПИСАНИЕ НА УРЕДА....9
5. ВСЕКИДНЕВНА УПОТРЕБА.... 10
6. ПРЕПОРЬКИ И СЪВЕТИ....12
7. ГРИЖА И ПОЧИСТВАНЕ....14
8. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ.... 14
9. ТЕХНИЧЕСКИ ДАННИ.... 16
10. ЕНЕРГИЙНА ЕФЕКТИВНОСТ.... 17
11. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА.... 17

Преди монтирането и употребата на уреда внимателно прочетете предоставените инструкции. Производителят не е отговорен за наранявания или повреди в резултат на неправилна инсталация или употреба. Винаги дръжте инструкциите на безопасно и лесно достъпно място за справка в бъдеще.

1.1 Безопасност за деца и лица в неравностойно положение

• Този уред може да бъде използван от деца над 8-годишна възраст, както и от лица с намалени физически, сетивни и умствени възможности или от лица без опит и познания, само ако те са под наблюдение или бъдат инструктирани относно безопасната употреба на уреда и разбират възможните рискове. Деца под 8-годишна възраст и хора с тежки

или комплексни увреждания трябва да се държат далеч от уреда, освен ако не са под постоянно наблюдение.

• Децата трябва да бъдат под наблюдение, за да се гарантира, че не си играят с уреда.
• Дръжте всички опаковки далече от деца и изхвърлете опаковките по местните правила.
  • ПРЕДУПРЕЖДЕНИЕ: Уредът и неговите достъпни части се нагорещяват по време на употреба. Пазете децата и домашните любимци далеч от уреда, когато се използва и когато се охлажда.
• Ако уредът има устройство за детска безопасност, то трябва да се активира.
  • Деца не трябва да извършват почистване или поддръжка на уреда, когато са без надзор.

1.2 Обща безопасност

• Този уред е предназначен само за готвене.
• Този уред е предназначен за домашна употреба в затворени помещения.
• Този уред може да се използва в офиси, стаи в хотел, стаи в мотел, къщи за гости и други подобни места за настаняване, където това използване не надвишава (средно) нивото на домашна употреба.
• ПРЕДУПРЕЖДЕНИЕ: Уредът и неговите достъпни части се нагорещяват по време на употреба. Трябва да се внимава и да се избягва докосване на нагряващите се елементи.
• ПРЕДУПРЕЖДЕНИЕ: Готвенето с животинска или растителна мазнина без надзор може да е опасно и да предизвика пожар.
- Никога не използвайте вода за потушаване на огъня при готвене. Изключете уреда и покрийте пламъците с одеяло или капак.
• ПРЕДУПРЕЖДЕНИЕ: Уредът не трябва да е захранван чрез външно превключващо устройство като таймер или

да е свързан към електрическа верига, която постоянно се включва и изключва от устройство.

• ВНИМАНИЕ: Процесът на готвене трябва да бъде наблюдаван. Краткият процес на готвене трябва да бъде наблюдаван постоянно.
• ПРЕДУПРЕЖДЕНИЕ: Опасност от пожар: Не съхранявайте предмети върху повърхностите за готвене.
- Метални предмети като ножове, вилици, лъжици и капаци не трябва да се поставят върху гот. плот, тъй като могат да се загреят.
- Не използвайте уреда, преди да го инсталирате във вградената конструкция.
- Не почиствайте уреда с парочистачка.
- След употреба, изключете плота посредством ключа за управление и не разчитайте на функцията за локализиране на готв. съдове.
- Ако стъклокерамичната / стъклената повърхност е напукана, изключете уреда и го изключете от електрическата мрежа. В случай че уредът е свързан директно към електрическата мрежа с помощта на съединителна кутия, премахнете предпазителя, за да изключите уреда от електрическата мрежа. Във всеки един случай се свържете с оторизирания сервисен център.
- Ако захранващият кабел е повреден, той трябва да се замени от производителя, от упълномощения сервисен център или от лица със сходна квалификация, за да се избегне опасност.
• ПРЕДУПРЕЖДЕНИЕ: Използвайте само предпазители за котлони разработени от производителя или упоменати от него в инструкциите за употреба, или предпазители за котлони вградени в уреда.
Използването на неподходящи предпазители може да доведе до злополуки.

2. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

2.1 Инсталация

ВНИМАНИЕ!

Само квалифицирано лице може да извърши монтажа на уреда.

ВНИМАНИЕ!

Опасност от нараняване или повреда на уреда.

• Махнете всички опаковки.
- Не монтирайте и не използвайте повреден уред.
- Следвайте инструкциите за инсталиране, приложени към уреда.

- Трябва да спазвате минималното разстояние до други уреди и устройства.

- Винаги внимавайте, когато местите уреда, тъй като е тежък. Винаги използвайте предпазни ръкавици и затворени обувки.

- Уплътнете срязаните повърхности на отвора с уплътнител, за да предотвратите издуване поради влага.

- Предпазвайте долната част на уреда от пара и влага.

- Не монтирайте уреда близо до врата или под прозорец. Така ще предотвратите падането на горещи готварски съдове от уреда, когато се отвори вратата или прозорецът.

- Всеки уред има охлаждащи вентилатори на дъното.

• Ако уредът е монтиран над чекмеджето:

– Не складирайте малки парченца или хартийки, които могат да бъдат всмукани и да наранят охлаждащите вентилатори или да повредят охлаждащата система.
– Пазете дистанция от минимум 2 см между дъното на уреда и складираните части в чекмеджето.

- Отстранете всякакви разделящи панели, монтирани в шкафа под уреда.

2.2 Електрическо свързване

ВНИМАНИЕ!

• Всички електрически връзки трябва да се извършват от квалифициран електротехник
• Уредът трябва да се заземи, ако символът (дипсва върху табелката с данни.
• Преди за извършите действие, се уверете, че уредът е изключен от електрозахранването.
• Уверете се, че параметрите на табелката с технически данни са съвместими с електрическите данни на захранващата мрежа.
• Уверете се, че уредът е монтиран правилно. Хлабави и неправилни електрически захранващи кабели или щепсели (ако са налични) могат да доведат до пренагряване.
• Използвайте подходящ захранващ кабел.
• Не позволявайте захранващият кабел да се преплита.
• Уверете се, че е инсталирана защита от токов удар.
• Закрепете кабела с притягаша скоба против опъване.
• Уверете се, че кабельт за електрозахранването или щепсельт (ако е наличен) не докосват нагорещения уред или горещи съдове за готвене, когато включите уреда в контакт.
• Не използвайте разклонители или адаптери с много входове.
• Не повреждайте захранващия щепсел (ако е наличен) или захранващия кабел. Свържете се с нашия оторизиран сервизен център или електротехник за смяната на повреден захранващ кабел.

• Защитата от токов удар на горещите и изолирани части трябва да бъде затегната по такъв начин, че да не може да се отстрани без инструменти.

• Свържете кабела за захранването към контакта единствено в края на инсталацията. Уверете се, че щепсельт за захранване е достъпен след инсталирането.

• Ако контактът е разхлабен, не свързвайте захранващия щепсел.
• Не издърпвайте захранващия кабел, за да изключите уреда. Винаги издърпвайте щепсела на захранването.
• Използвайте само правилни устройства за изолация: предпазни прекъсвачи на мрежата, предпазители (предпазителите от винтов тип трябва да се извадят от фасунгата), изключватели и контактори за утечка на заземяването.
• Електрическата инсталация трябва да има изолиращо устройство, което Ви позволява да изключите уреда от ел. мрежата при всички полюси.

Изолиращото устройство трябва да е с ширина на отваряне на контакта минимум 3 мм.

2.3 Използване

ВНИМАНИЕ!

Риск от нараняване, изгаряния и токов удар.

• Не променяйте предназначението на уреда.
• Отстранете всички опаковки, етикети и защитно фолио (ако е необходимо) преди първоначалната употреба.
• Уверете се, че вентилационните отвори не са блокирани.
• Не оставяйте уреда без надзор по време на работа.
• Изключвайте зоната за готвене след всяка употреба.
• Не поставяйте прибори за хранене или тенджери върху зоните за готвене. Те могат да се нагорещят.
• Не работете с уреда с мокри ръце или когато има контакт с вода.
• Не използвайте уреда като работна повърхност или повърхност за съхранение.

• Ако повърхността на уреда е напукана, незабавно изключете уреда от захранването. Това се прави с цел предотвратяване на токов удар.

• Потребители с пейсмейкър трябва да спазват дистанция най-малко 30 см от индукционните зони за готвене, когато уредът работи.

• Когато поставяте храна в горещо масло, тя може да пръска мазнина.

ВНИМАНИЕ!

Опасност от пожар или експлозия

• Нагорещените мазнини или масло могат да доведат до отделяне на възпламеними пари. Не доближавайте пламък или нагорещени предмети до мазнината или маслото, когато готвите с такива.
• Парите, които отделя много нагорещеното масло, могат да доведат до внезапно възпламеняване.
• Използваното масло, което може да съдържа остатъци от храна, може да причини пожар при по-ниска температура в сравнение с маслото, използвано за първи път.
• Не поставяйте запалими продукти или предмети, които са намокрени със запалими продукти, в близост до уреда или върху него.

ВНИМАНИЕ!

Опасност от повреда в уреда.

• Не дръжне горещи готварски съдове върху таблото за управление.
• Не поставяйте горещ капак на тиган върху стъклената повърхност на плота.
• Не оставяйте течността в готварските съдове да изври напълно.
• Внимавайте да не изтървате предмети или готварски съдове върху уреда. Повърхността може да се повреди.
• Не включвайте зоните за готвене, когато на тях има празни готварски съдове, или когато няма такива.
• Не поставяйте алуминиево фолио върху уреда.
• Готварските съдове от чугун или такива с повредено дъно могат да надраскат стъклото/стъклокерамиката. Винаги повдигайте тези предмети, когато трябва да ги преместите върху повърхността за готвене.

2.4 Грижа и почистване

• Почиствайте редовно уреда, за да предотвратите увреждане на повърхностния материал.
• Изключете уреда и го оставете да се охлади, преди да го почистите.
• Не използвайте водоструйка или пара, за да почистите уреда.
• Почистете уреда с мокра и мека кърпа. Използвайте само неутрални препарати. Не използвайте абразивни продукти, грапави, почистващи кърпи, разтворители или метални предмети.

2.5 Обслужване

• За поправка на уреда се свържете с оторизирания сервизен център. Използвайте само оригинални резервни части.
• Относно лампата(ите) вътре в този продукт и резервните лампи, продавани отделно: Тези лампи са

предназначени да издържат на екстремни физически условия в домакински уреди, като температура, вибрации, влажност или са предназначени да сигнализират информация за работното състояние на уреда. Те не са предназначени за използване в други приложения и не са подходящи за осветяване на помещения в домакинството.

2.6 Изхвърляне

ВНИМАНИЕ!

Риск от нараняване или задушаване.

• Свържете се с местните власти за информация как да изхвърлите уреда.
• Изключете уреда от електрозахранването.
• Извадете захранващия ел. кабел в близост до уреда и го изхвърлете.

3. МОНТАЖ

ВНИМАНИЕ!

Преди да инсталирате плочата, по-долу запишете информацията от табелката с данни. Табелката с основните данни е разположена в долната част на плочата.

Сериен номер ......

3.2 Вградени плочи

Вградените плочи могат да се използват само след като са монтирани в подходящи вградени единици и работни плотове, които отговарят на стандартите.

3.3 Свързващ кабел

- Плочата се доставя със свързващ кабел. Свързващият кабел може да се

постави само от квалифициран електротехник.

• За да подмените повреден захранващ кабел, използвайте кабел тип: H05V2V2-F, или еквивалент, която издържа на температура от 90 °C или по-висока. Свържете се с упълномощен сервизен център. Свързващит кабел може да се подменя само от квалифициран електротехник.
• Уредът работи на 50 Hz или 60 Hz и не изисква допълнително действие от квалифициран електротехник, за да превключва между честотите.

3.4 Схема на свързване

2 Nm 380 - 415V 2N ~ 220 - 240V ~ 220 - 240V ~ N2 N1 L2 L1 N2 N1 L2 L1 220 - 240V ~ 220 - 240V ~ 220 - 240V ~ NL N2 N1 L2 L1

Цветове на окабеляване

N2 N1 L2 L1

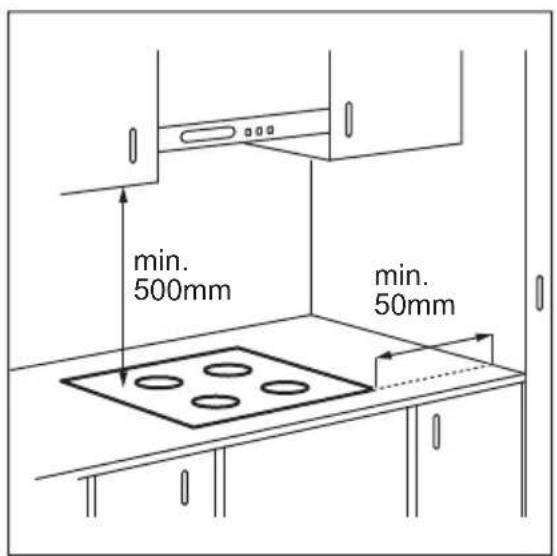

Ако инсталирате плот под панела на абсорбатора, моля, вижте минималното разстояние между уредите в инструкциите за монтаж на абсорбатора.

Ако уредът е инсталиран над чекмедже, вентилацията на плота може да загрее

елементите, съхранявани в чекмеджето по време на процеса на готвене.

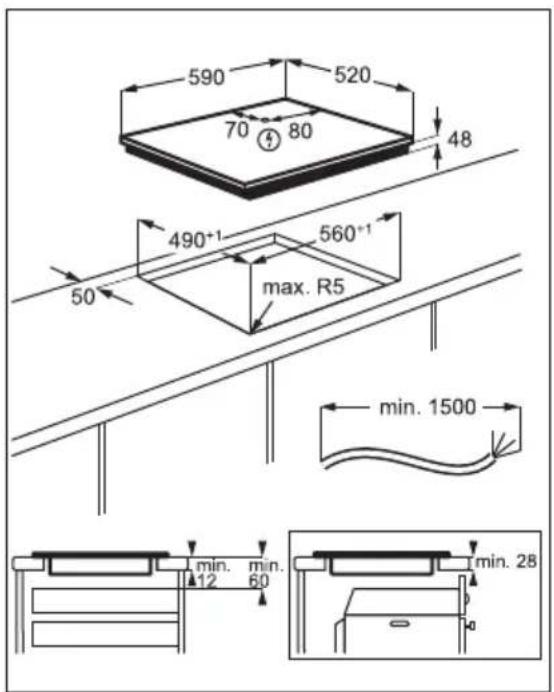

590 520 70 80 48 490+1 560+1 max. R5 50 min. 1500 min. min. 12 60 min. 28

4. ОПИСАНИЕ НА УРЕДА

4.1 Разположение на повърхността за готвене

1 1 1 1 2

1 Индукционна зона за готвене
2 Контролен панел

4.2 Оформление на контролния панел

1 32 4 5 ① ⏻ 8 - + 6 3

Използвайте сензорните полета, за да работите с уреда. Показанията на дисплея, индикаторите и звуковите сигнали показват кои функции работят.

	Сензорно поле	Функция Бележка
1	➊	ВКЛ. / ИЗКЛ. За активиране и деактивиране на плочата.
2		Заключване / Защита за де-ца	За заключване / отключване на командното табло.
3		- Избор на зона за готвене.
4	- Дисплей за степента на на-гряване		Показва степента на нагряване.
5	+ / —	- За настройване на степен за нагряване.

4.3 Показания за настройката за нагряване

Дисплей Описание

Зоната за готвене е изключена.

Дисплей Описание
I - 9	Зоната за готвене работи.
P	Booster работи.
E + число	Има неизправност.
H	Зоната за готвене продължава да бъде гореща (остатъчна топлина).
L	Заключване / Защита за деца работи.
F	Готварският съд е неподходящ, прекалено е малък или върху зоната за готвене е поставен готварски съд.
-	Автоматично изключване работи.

5.1 Активиране и деактивиране

Докоснете ① за 1 секунда, за да активирате или деактивирате плочата.

5.2 Автоматично изключване

• всички зони за готвене са изключени,
• след включване на плота не зададете степен на нагряване,
- разлеете течност или оставите някакъв предмет (съд, кърпа и др.) на командното табло за повече от 10 секунди. Прозвучава звуков сигнал и плочата се изключва. Махнете предмета или почистете командното табло.
- котлонът става много горещ (напр., когато тенджерата е извряла напълно). Оставете зоната за готвене да се охлади, преди отново да използвате плота.
- използвате неподходящ готварски съд. Символът F светва и зоната за готвене се деактивира автоматично след 2 минути.

• не деактивирате зоната за готвене или не променяте степента за нагряване.
  След известно време светва - и котлонът се деактивира.

Връзката между степента за нагряване и времето, след като плотът е спрян:

Степен на нагряване	Плотът се деактивира след
1 - 2 6 часа
3 - 4 5 часа
5 4 часа
6 - 9 1,5 часа

5.3 Избиране на зоната за готвене

За да изберете зоната за готвене, докоснете сензорното поле отговарящо на тази зона. На дисплея се показва степента на нагряване ( ).

5.4 Степента на нагряване

Задайте зоната за готвене.

Докоснете †, за да повишите степента на нагряването. Докоснете †, за да понижите степента на нагряването.

Докоснете + по едно и също време, за да деактивирате зоната за готвене.

5.5 Индикатор за остатъчна топлина

ВНИМАНИЕ!

НДокато индикаторът свети, съществува риск от изгаряния от остатъчна топлина.

Индукционните зони за готвене произвеждат топлина, необходима за процеса на готвене, направо на дъното на готварския съд. Стъклокерамиката се загрява от топлината на съдовете за готвене.

Индикаторът се появява, когато зона за готвене е гореща.

Индикаторът може също да се появи:

• за съседните зони за готвене, дори ако не ги използвате,
• когато горещи съдове за готвене са поставени на студена зона за готвене,
• когато плочата е изключена, но зоната за готвене е все още гореща.

Индикаторът изчезва, когато зоната за готвене се охлади.

5.6 Booster

Тази функция предоставя повече мощност на индукционните зони за готвене. Функцията може да бъде активирана за индукционните зони за готвене за ограничен период от време. След това, индукционната зона за готвене автоматично се превключва обратно на най-високата настройка за нагряване.

За да активирате функцията за зоната за готвене: задайте зоната на готвене, след което задайте максимальната степен на нагряване. Докоснете ,докато светне

За да изключите функцията: докоснете —.

5.7 Заключване

Можете да заключите командното табло, докато зоните за готвене работят. Така се предотвратяват случайни промени на степента на нагряване.

Първо настройте степента на нагряване.

За да включите функцията: докоснете . светва за 4 секунди.

За да изключите функцията: докоснете ⚙️. Включва се предната степен на нагряване.

Когато деактивирате плота, деактивирате също и тази функция.

5.8 Защита за деца

Тази функция предотвратява неволно използване на плота.

За да включите функцията: активирайте плота с ⏻ Не задавайте настройка за нагряване. Докоснете 📋 за 4 секунди. светва. Деактивирайте плота с ⏻

За да изключите функцията: активирайте плота с ① Не задавайте настройка за нагряване. Докоснете за 4 секунди. ② светва. Деактивирайте плота с ①.

За да отмените функцията само за един период на готвене: включете плота с ⏻ светва. Докоснете ☑ на 4 секунди. Настройте степента на нагряване в рамките на 10 секунди. Можете да работите с плота. Когато изключите плота с ⏻ функцията отново започва да работи.

5.9 OffSound Control (Деактивация и активация на звукове)

Деактивирайте плота. Натиснете Ⓤ продължение на 3 секунди. Натиснете Ⓗ в продължение на 3 секунди. Екранът

показва на предната лява зона и или на предната дясна зона. Докоснете сензорното поле за задната дясна зона, за да изберете едно от следните:

• 1 – звуците са изключени
• звуците са включени

Когато функцията е зададена на ще чувате звукови сигнали, само когато:

• докоснете ①
- има грешка в котлона.

5.10 Управление на мощността

Ако са активни няколко зони и консумираната мощност надвишава лимита на електрическото захранване, тази функция разделя наличната мощност между всички зони за готвене. Плотът контролира настройките на топлината, за да предпази предпазителите на инсталацията на дома.

- Ако плота достигне границата на максимальната налична мощност (вижте

табелката с данни), мощността на зоните за готвене ще се намали автоматично.

- Настройката на топлината на последната избрана зона за готвене винаги е с приоритет. Останалата мощност ще се раздели между предварително активираните зони за готвене в обратен ред на избор.

- Екранът за регулиране на температурата на намалените зони се променя между първоначално избраната настройка на нагряване и намалената настройка на нагряване.

- Изчакайте докато екранът спре да мига или намалете настройката за нагряване на избраната зоната за готвене, която е избрана последна. Зоните за готвене ще продължат да работят с намалената настройка на нагряване. Променете ръчно настройките за нагряване на зоните за готвене, ако е необходимо.

6. ПРЕПОРЬКИ И СЪВЕТИ

ВНИМАНИЕ!

6.1 Готварски съдове

При индукционните зони за готвене силно

електромагнитно поле създава топлината в готварския съд много бързо.

Използвайте индукционните зони за готвене с подходящи готварски съдове.

• Дъното на готварския съд трябва да е колкото може по-дебело и плоско.
• Уверете се, че дъната на съдовете са чисти и сухи, преди да ги поставите на повърхността на плота.
• За да избегнете одрасквания, не плъзгайте или трийте съда по керамичното стъкло.

Материал на готварските съдове

• правилно: чугун, стомана, емайлирана стомана, неръждаема стомана, многослойно дъно (с правилна маркировка от производителя).
• не е правилно алуминий, мед, месинг, стъкло, керамика, порцелан.

Съдът за готвене е подходящ за индукционна плоча, ако:

• водата завира много бързо на зона, настроена на най-високата настройка за нагряване.
  • магнит привлича дъното на готварския съд.

Размери на готварски съдове

• Индукционните зони за готвене автоматично се приспособяват към размера на дъното на готварския съд.
• Ефективността на зоната за готвене зависи от диаметъра на готварския съд. Съдове за готвене с по-малък диаметър от минималния получават

само част от мощността, генерирана от зоната за готвене.

- От съображения за сигурност и за оптимални резултати при готвене, не използвайте готварски съд, който е поголям от посоченото в „Спецификации на зони за готвене“. Избягвайте използването на готварски съд близо до контролното табло по време на готвене. Това може да повлияе върху функционирането на контролното табло или може случайно да активира функциите на котлона.

Вижте „Технически характеристики“.

6.2 Шумовете по време на работа

Ако чувате:

• пукащ шум: готварският съд е направлен от различен материал (конструкция сандвич).
  • свирене: Вие използвате зона за готвене с високо ниво на мощност, а готварският съд е направлен от

различен материал (конструкция сандвич).

• бучене: Вие използвате високо ниво на мощност.
  • щракане: електрическо превключване.
• свистене, бръмчене: вентилаторът работи.

Шумовете са нормални и не показват неизправност.

6.3 Примери за готварски приложения

Връзката между степента на нагряване и консумацията на енергия на зоната не е линейна. Когато увеличите степента на нагряване, тя не е пропорционална на увеличаването на консумацията на енергия. Това означава, че зоната за готвене със средна степен на нагряване използва по-малко от половината от своята енергия.

Данните в таблицата са само ориентировъчни.

Настройки за затопляне	Използвайте , за да: Време (мин)	Препоръки
1 Поддържайте сготвената храна то- пла.	при нео- бходи- мост	Поставете капак върху готварския съд.
1 - 2 Сос „Холандез“, разтопете: масло, шоколад, желатин.	5 - 25 От време на време разбърквайте.
2 За втвърдяване: пухкави омлети, пе- чени яйца.	10 - 40 Гответе с поставен капак.
2 - 3 За варене на ориз и ястия с мляко, претопляне на готови ястия.	25 - 50 Добавете поне два пъти повече теч- ност, отколкото е оризът, по среда- та на готвенето смесете млечните блюда.
3 - 4 Зеленчуци, риба г месо на пара. 20 - 45 Добавете няколко супени лъжици вода. Проверете количеството вода по време на процеса.
4 - 5 Картофи и други зеленчуци на пара. 20 - 60 Покрийте дъното на готварския съд с 1-2 см вода. Проверявайте нивото на водата по време на процеса. Дръжте капака на готварския съд.
4 - 5 Готвене на по-големи количества храна, яхнии и супи.	60 - 150 До 3 л течност плюс съставки.
6 - 7 Леко запържване: шницел (филе),телешко кордон бльо, котлети, кюфтета, наденица, дроб, маслено-брашнена запръжка, яйца, палачинки, понички.		при нео-бходи-мостОбърнете, когато е необходимо.
7 - 8 Силно пържене, картоф.кюфтета,филе-миньон, стекове.		5 - 15 Обърнете, когато е необходимо.
9 Кипване на вода, готвене на макаронени изделия, запържване на месо (гулаш, задушено), пържене на картофи.
	Кипване на големи количества вода. Booster е активиран.

7. ГРИЖА И ПОЧИСТВАНЕ

ВНИМАНИЕ!

• Почиствайте плота след всяка употреба.
• Винаги използвайте готварски съдове с чисто дъно.
• Надрасквания или тъмни петна по повърхността не влияят на работата на плота.
• Използвайте специален почистващ препарат, предназначен за повърхността на плота.
• Използвайте специално стъргало за стъклото.

7.2 Почистване на плота

- Отстранете незабавно: разтопена пластмаса, пластмасово фолио, сол,

захар и храна със захар, в противен случай замърсяванията могат да повредят плота. Внимавайте да не се изгорите. Използвайте специалната стъргалка на стъклокерамичната повърхност под остър ъгъл и плъзгайте острието по повърхността.

- Отстранете, когато плота е достатъчно изстиналл: пръстени от варовик, водни пръстени, петна от мазнина, лъскави металически обезцветявания. Почиствайте плота с влажна кърпа и малко почистващ препарат. След почистване подсушете плота с мека кърпа.

- Отстранете лъскавите металически обезцветявания: използвайте разтвор от вода с оцет и почистете стъклената повърхност с кърпа.

8. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

ВНИМАНИЕ!

8.1 Как да постъпите, ако...

Проблем Възможна причина Корекция

Не можете да активирате или да работите с котлона.	Котлонът не е свързан към електрозахранването или е свързан неправилно.	Проверете дали котлонът е свързан правилно към електрозахранването.
Предпазителят е изгорял. Уверете се, че предпазителят е при-		чината за неизправността. Ако пред- пазителят продължава да изгаря,свържете се с квалифициран елек- тротехник.
Не сте задали степента на нагря-ване за 10 секунди.		Включете котлона отново и задайте настройката на нагряване в рамките на 10 секунди.
Докоснали сте 2 или повече сен-зорни полета едновременно.		Докоснете само едно сензорно поле.
Върху контролното табло има во-да или петна от мазнина.		Почистете контролното табло.
Може да чуете постоянен зву-ков сигнал.	Електрическата връзка е грешна. Изключете котлона от електрическо-то захранване. Помолете квалифи-циран електротехник да провери ин-сталацията.
Прозвучава звуков сигнал, ко-гато котлонът се деактивира. Прозвучава звуков сигнал, ко-гато котлонът се деактивира.	Поставили сте нещо върху едно или повече сензорни полета.	Отстранете предмета от сензорните полета.
Котлонът се деактивира. Поставили сте нещо върху сензор-ното поле Ⓐ		Отстранете предмета от сензорното поле.
Индикаторът за остатъчна то-плина не се включва.	Зоната за готвене не е гореща, за-щото е била включена само за кратко време или сензорът е по-вреден.	Ако зоната е работила достатъчно дълго, за да се нагрее, говорете сotorизиран сервизен център.
Настройката на нагряване пре-включва между две нива.	Управление на мощността работи. Вижте „Всекидневна употреба“.
Панелът за управление е твър-де горещ на допир.	Готварският съд е твърде голям или го поставяте твърде близо до панела за управление.	Поставете големите готварски съдо-ве върху задните зони, ако е въз-можно.
Няма звук, когато докосвате сензорните полета на таблото.	Звуците са деактивирани. Активирайте звуците. Вижте „Все-кидневна употреба“.
L светва.	Защита за деца или Заключване работи.	Вижте „Всекидневна употреба“.
F светва.	Няма готварски съдове върху зо-ната.	Поставете готварски съдове върху зоната.
Готварският съд е неподходящ. Използвайте готварски съдове, под-ходящи за индукционни котлони. Вижте „Препоръки и съвети“.

Проблем Възможна причина Корекция

Диаметърът на дъното на готвар-ския съд е прекалено малък.	Използвайте готварски съд с пра-вилни размери. Вижте „Технически характеристики“.
И и число светят.	Има грешка в котлона. Деактивирайте котлона и го активи-райте отново след 30 секунди. Акосе появи отново, изключете пло-чата от електрическото захранване. След 30 секунди свържете котлона отново. Ако проблемът продължи, се обърнете към упълномощен сер-визен център.

Ако не можете да намерите решение на проблема сами, обърнете се към търговеца си или към упълномощен сервизен център. Дайте данните от табелката с данни. Съобщете трицифрения код на стъклокерамиката (той се намира в ъгъла на стъклената повърхност) и съобщението за грешка,

което се появява. Уверете се, че сте работили правилно с плочата. Ако уредът не се обслужва от сервизен техник или продавач, сервизирането ще се заплаща, дори да бъде извършено по време на гаранционния срок. Информацията за гаранционния срок и оторизираните сервисни центрове се намира в гаранционната книжка.

9. ТЕХНИЧЕСКИ ДАННИ

9.1 Табелка с данни

Модел ZIBN641K Продуктов код (PNC) 949 492 473 00

Тип 64 В4А 00 АА 220 - 240 V / 400 V 2N, 50 / 60 Hz

Индукция 6.9 kW Произведено във: Румъния

Сериен № 6.9 kW

ZANUSSI

9.2 Спецификация на зоните за готвене

Зона за готвене Номинална мощ-ност (при макси-мална топлинна настройка) [W]	Booster [W] Booster макси-мална продъл-жителност [мин]	Диаметър на го-тварските съдо-ве [мм]
Предна лява 2200 2400 4 125 - 210
Задна лява 1400 1500 4 125 - 145
Предна дясна 1400 1500 4 125 - 145
Задна дясна 1700 1800 4 150 - 180

Мощността на зоните за готвене може да се отклонява в малки граници от данните в таблицата. Тя се променя в зависимост от материала и размерите на готварския съд.

За оптимални резултати при готвене използвайте готварски съдове, не поголеми от диаметъра, посочен в таблицата.

10. ЕНЕРГИЙНА ЕФЕКТИВНОСТ

10.1 Информация за продукта

Идентификация на модела ZIBN641K

Вид на плота Плот за вграждане
Брой зони за готвене 4
Технология за загряване Индукция
Диаметър на кръговите зони за готвене (∅) Предна лява	Задна лява	21.0 см
	Предна дясна	14.5 см
	Задна дясна	14.5 см
		18.0 см
Енергийна консумация на зоната за готвене (EC electric cooking)	Предна лява	174.2 Wh/kg
	Задна лява	183.9 Wh/kg
	Предна дясна	177.2 Wh/kg
	Задна дясна	176.3 Wh/kg

Енергийна консумация на плота (EC electric hob) 177.9 Wh/kg

IEC / EN 60350-2 - Домашни ел. уреди за готвене - Част 2: Плотове - Методи за измерване на ефективността.

Енергийните стойности, отнасящи се до площа за готвене, са идентифицирани от маркировките на съответните зони за готвене.

10.2 Енергоспестяваща

Можете да спестите енергия при ежедневното готвене, ако следвате съветите по-долу.

• Когато загрявате вода, използвайте само необходимото количество.
• При възможност винаги поставяйте капак върху съда, в който готвите.
• Слагайте готварските съдове направо в центъра на зоната за готвене.
• Използвайте остатъчната топлина, за да запазите храната топла или да я разтопите.

11. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Рециклирайте материалите със символа

. Поставяйте опаковките в съответните контейнери за рециклирането им. Помогнете за опазването на околната среда и човешкото здраве, както и за рециклирането на отпадъци от електрически и електронни уреди. Не

изхвърляйте уредите, означени със символал заедно с битовата смет. Върнете уреда в местния пункт за рециклиране или се обърнете към вашата общинска служба.

GA NAAR ONZE WEBSITE VOOR:

1 - 2 6 години

3 - 4 5 години

5 4 години

6 - 9 1,5 години
