ZIBN641K - плита ZANUSSI - Бесплатное руководство пользователя

Тип продукта	Встраиваемая индукционная варочная панель
Бренд	Zanussi
Модель	ZIBN641K
Количество конфорок	4
Технология нагрева	Индукция
Размеры для встраивания (Ш x Г)	560 x 490 мм
Электропитание	220-240 В / 400 В 2N, 50/60 Гц
Общая мощность	6,9 кВт
Функция Booster	Да, на каждой конфорке (макс. 4 мин)
Функция блокировки	Да, блокировка панели управления
Защита от детей	Да
Управление мощностью	Да, автоматическое распределение мощности
Автоматическое отключение	Да, безопасность
Индикатор остаточного тепла	Да (дисплей H)
Обнаружение посуды	Да (дисплей F, если неподходящая)
Тип управления	Сенсорные (чувствительные к касанию)
Материал поверхности	Стеклокерамика
Уход	Мягкая ткань, нейтральное моющее средство, специальный скребок
Ремонтопригодность	Авторизованный сервисный центр, оригинальные запчасти
Страна производства	Румыния

Часто задаваемые вопросы - ZIBN641K ZANUSSI

Как включить и выключить варочную панель?

Нажмите клавишу ⏻ (вкл/выкл) на 1 секунду, чтобы включить или выключить панель.

Что означает отображение <b>F</b> на конфорке?

Отображение F означает, что посуда не подходит (не индукционная), слишком мала или отсутствует. Используйте подходящую посуду с ферромагнитным дном.

Как активировать функцию Booster?

Выберите конфорку, установите максимальный уровень нагрева (9), затем нажмите клавишу +, пока не отобразится P. Функция действует максимум 4 минуты.

Как заблокировать панель управления?

Нажмите клавишу (Блокировка). Отобразится L на 4 секунды. Для разблокировки снова нажмите .

Как активировать защиту от детей?

Включите панель с помощью ⏻, не выбирая уровень нагрева. Нажмите на 4 секунды. Загорится L. Выключите панель. Функция остаётся активной.

Какую посуду использовать для индукции?

Используйте посуду из чугуна, стали, эмалированной стали, нержавеющей стали или с многослойным дном. Проверьте магнитом: если он прилипает ко дну, посуда подходит. Избегайте алюминия, меди, стекла и керамики.

Как чистить варочную панель?

Чистите после каждого использования мягкой влажной тканью и нейтральным моющим средством. Для въевшихся загрязнений (сахар, расплавленный пластик) используйте специальный скребок, наклоняя лезвие. Протрите чистой тканью.

Что делать, если варочная панель не включается?

Проверьте, подключена ли панель и не сработал ли автоматический выключатель. Убедитесь, что вы установили уровень нагрева в течение 10 секунд после включения. Если проблема не исчезает, обратитесь к квалифицированному электрику.

Почему уровень нагрева колеблется между двумя значениями?

Это нормально, когда активна функция Управление мощностью. Панель автоматически снижает мощность, чтобы не превысить электрический лимит. Подождите, пока дисплей стабилизируется, или уменьшите уровень вручную.

Где найти серийный номер и паспортную табличку?

Паспортная табличка находится в нижней части варочной панели. Запишите модель (ZIBN641K), PNC (949 492 473 00) и серийный номер перед установкой.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZIBN641K ZANUSSI

RU Инструкция по эксплуатации 134

Риск от пожар или токов удар.

Вж. глава "Безопасност".

3.1 Преди монтажа

Син Син - Сив Кафяв Черен

3.5 Сглобяване

5. ВСЕКИДНЕВНА УПОТРЕБА

ВНИМАНИЕ!

Вж. глава "Безопасност".

Тази функция спира автоматично плота, ако:

Вж. глава "Техническа информация".

Вж. глава "Безопасност".

Вж. глава "Безопасност".

7.1 Обща информация

Вж. глава "Безопасност".

8.2 Ако не можете да намерите решение...

11. ПЕРИВАЛЛОNTIKA ОЕМАТА

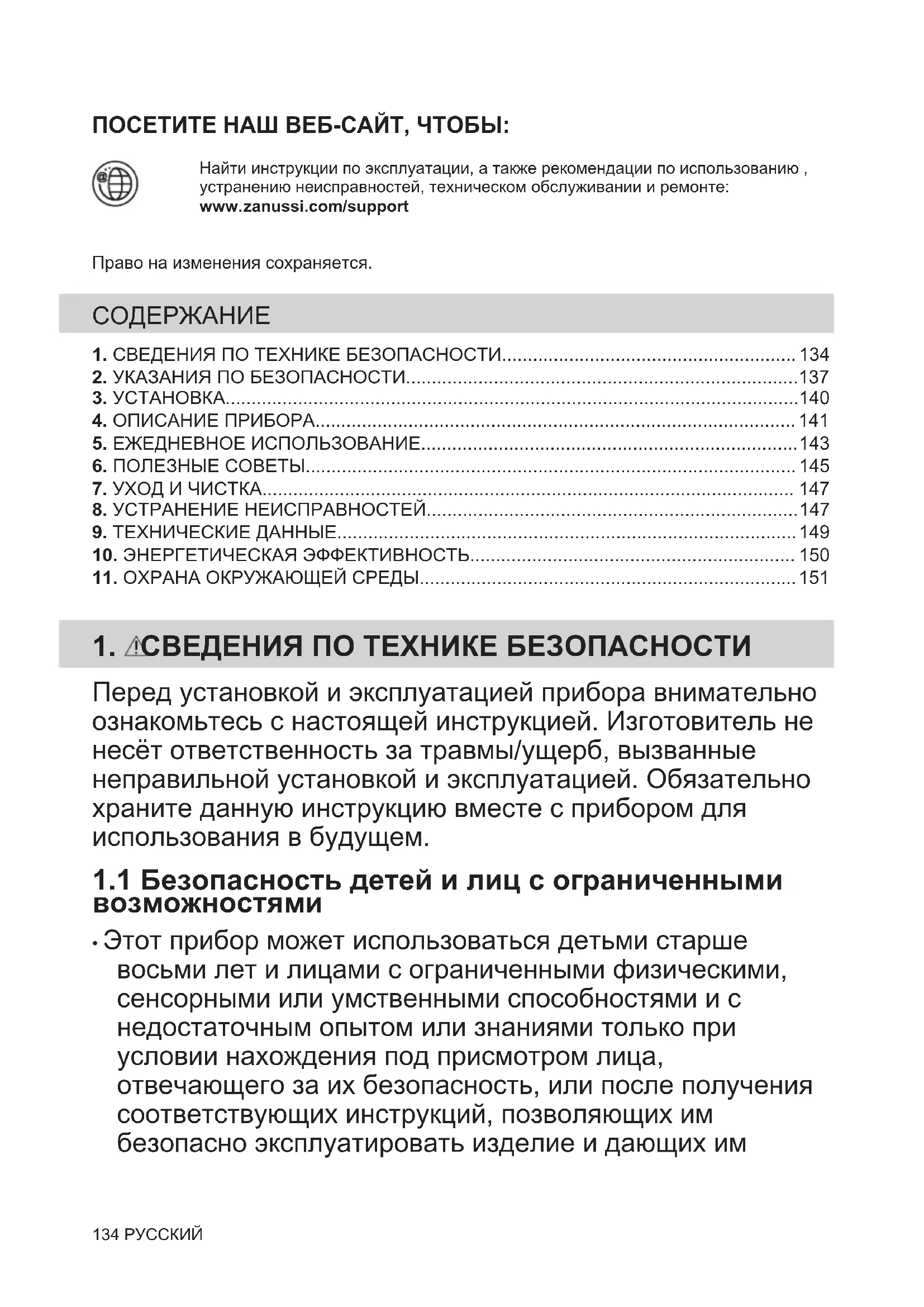

ПОСЕТИТЕ НАШ ВЕБ-САЙТ, ЧТОБЫ:

Найти инструкции по эксплуатации, а также рекомендации по использованию, устранению неисправностей, техническом обслуживании и ремонте: www.zanussi.com/support

Право на изменения сохраняется.

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.... 134
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....137
3. УСТАНОВКА....140
4. ОПИСАНИЕ ПРИБОРА.... 141
5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....143
6. ПОЛЕЗНЫЕ СОВЕТЫ.... 145
7. УХОД И ЧИСТКА.... 147
8. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.....147
9. ТЕХНИЧЕСКИЕ ДАННЫЕ....149
10. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ.... 150
11. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ.... 151

1. ⚠СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с настоящей инструкцией. Изготовитель не несёт ответственность за травмы/ущерб, вызванные неправильной установкой и эксплуатацией. Обязательно храните данную инструкцию вместе с прибором для использования в будущем.

1.1 Безопасность детей и лиц с ограниченными возможностями

- Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им

представление об опасности, связанной с его эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.
• ВНИМАНИЕ! Прибор и его открытые элементы сильно нагреваются во время эксплуатации. Не подпускайте детей и домашних животных к прибору во время его использования, а также когда прибор еще не успел остыть.
- Если прибор оснащен устройством защиты детей, его следует включить.
- Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Данный прибор предназначен исключительно для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.
  • Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных жилых помещениях, где такое использование не превышает (среднего) уровня бытового использования.
  • ВНИМАНИЕ! Прибор и его открытые элементы сильно нагреваются во время эксплуатации. Будьте осторожны! Не прикасайтесь к нагревательным элементам.
  • ВНИМАНИЕ! Не оставляйте на плите без присмотра продукты, готовящиеся на жире или масле, это может представлять опасность и привести к пожару.

- Ни в коем случае не пытайтесь залить пламя водой. Выключите прибор и накройте пламя, например, противопожарным одеялом или крышкой.

• ВНИМАНИЕ! Подключение прибора к электросети не должно выполняться через внешние переключающие устройства, например, таймеры, а также через электрические цепи, регулярно включаемые и выключаемые поставщиком электроэнергии.

- ПРЕДУПРЕЖДЕНИЕ. Обязательно контролируйте процесс приготовления. Короткий процесс приготовления необходимо контролировать постоянно.

• ВНИМАНИЕ! Опасность возгорания: не используйте варочные поверхности для хранения каких-либо предметов.

- Не кладите металлические предметы, такие как ножи, вилки, ложки и крышки на варочную поверхность, так как возможно их сильное нагревание.

- Не эксплуатируйте прибор до его встраивания в мебель.

- Не используйте для очистки прибора пароочиститель.

- После использования выключите конфорку, установив ее ручку управления в соответствующее положение. Не полагайтесь на датчик обнаружения посуды.

- При обнаружении трещин на стеклокерамической поверхности/на поверхности стекла выключите прибор и отсоедините его от сети электропитания. Если прибор подключен к электросети напрямую с помощью клеммной колодки, извлеките плавкий предохранитель, чтобы отсоединить прибор от сети. В любом случае необходимо обратиться в авторизованный сервисный центр.

• В случае повреждения кабеля питания во избежание несчастного случая он должен быть заменен изготовителем, авторизованным сервисным центром или другим компетентным специалистом.

• ВНИМАНИЕ! Используйте только защиту варочной поверхности, которая была разработана производителем прибора для приготовления пищи, обозначена производителем прибора в инструкциях как пригодная для использования с данным прибором или встроена в прибор. Использование ненадлежащей защиты может стать причиной несчастного случая.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Установка прибора должна осуществляться только квалифицированным специалистом.

ВНИМАНИЕ!

Это может привести к повреждению прибора или травмам.

• Удалите всю упаковку.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора.
• Обеспечьте наличие минимально допустимых зазоров между соседними приборами и предметами мебели.
  • Всегда будьте осторожны при перемещении прибора, поскольку он тяжелый. Всегда используйте защитные перчатки и закрытую обувь.
• Поверхности срезов столешницы необходимо покрыть герметиком во избежание их разбухания под воздействием влаги.
• Защитите днище прибора от пара и влаги.
• Не устанавливайте прибор рядом с дверьми или под окнами. Это позволит избежать падения с прибора горячей кухонной посуды при открывании двери или окна.

• На дне каждого прибора установлены вентиляторы охлаждения.

• При установке прибора над выдвижным ящиком:
  – Не храните небольшие предметы или листы бумаги, которые могут быть затянуты внутрь и повредить вентиляторы охлаждения или ухудшить работу системы охлаждения.
  – Между прибором и предметами, хранящимися в ящике, обязательно должен быть зазор размером не менее 2 см.

• Уберите какие бы то ни было разделительные панели, установленные в мебели под прибором.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны выполняться квалифицированным электриком.
• Если на табличке с техническими данными отсутствует символ (☐), прибор должен быть заземлен.
  • Перед выполнением каких-либо операций с прибором его следует отключить от сети электропитания.
• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.
• Убедитесь в правильности установки прибора. Неплотно зафиксированный

сетевой шнур или вилка, которая неплотно держится в розетке (если это применимо к данному прибору), может привести к перегреву контактов.

• Используйте правильный сетевой кабель.
• Не допускайте спутывания электропроводов.
• Убедитесь, что установлена защита от поражения электрическим током.
• Используйте оправку кабеля.
• При подключении прибора к розетке убедитесь, что сетевой шнур или вилка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.
• Не пользуйтесь тройниками и удлинителями.
• Убедитесь, что вилка сетевого кабеля (если это применимо) или сетевой кабель не повреждены. Для замены поврежденного сетевого кабеля обратитесь в наш авторизованный сервисный центр или к электрику.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
  • Вставляйте вилку сетевого кабеля в розетку только в конце установки прибора. Убедитесь, что после установки прибора к вилке сетевого шнура есть свободный доступ.
• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
• Следует использовать подходящие размыкающие устройства: автоматические выключатели, предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), УЗО и контакторы.
• Прибор должен быть подключен к электросети через устройство для изоляции, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать зазор

между разомкнутыми контактами не менее 3 мм.

2.3 Использование

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Не вносите изменения в конструкцию данного прибора.
  • Перед первым использованием удалите всю упаковку, наклейки и защитную пленку (если применимо).
• Убедитесь, что вентиляционные отверстия не заблокированы.
• Не оставляйте прибор без присмотра во время его работы.
• После каждого использования выключайте конфорки.
• Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.
• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала вода.
• Не используйте прибор как столешницу или подставку для каких-либо предметов.
  • В случае образования на приборе трещин немедленно отключите его от сети электропитания. Это позволит предотвратить поражение электрическим током.
• Пользователи с имплантированными кардиостимуляторами не должны приближаться к работающему прибору с индукционными конфорками ближе, чем на 30 см.
  • Горячее масло может разбрызгиваться, когда вы помещаете в него пищевые продукты.

ВНИМАНИЕ!

Существует опасность возгорания или взрыва.

- При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Во время приготовления не допускайте контакта жиров и масел с

открытым пламенем или нагретыми предметами.

• Образуемые сильно нагретым маслом пары могут привести к самопроизвольному возгоранию.
• Использованное масло может содержать остатки пищи, что может привести к его возгоранию при более низких температурах по сравнению с маслом, которое используется в первый раз.
• Не ставьте на прибор или рядом с ним легковоспламеняющиеся материалы или пропитанные ими предметы.

ВНИМАНИЕ!

Существует риск повреждения прибора.

• Не ставьте на панель управления горячую кухонную посуду.
• Не кладите на стеклянную поверхность варочной поверхности горячие крышки сковород.
• Не позволяйте жидкости полностью выкипать из посуды.
• Следите за тем, чтобы на прибор не падали предметы или кухонная посуда. Поверхность может быть повреждена.
• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.
• Не кладите алюминиевую фольгу на прибор.
• Посуда, изготовленная из чугуна или с поврежденным дном, может привести к появлению царапин на стеклянной или стеклокерамической поверхности. Всегда поднимайте эти предметы при их перемещении на варочной панели.

2.4 Уход и чистка

• Во избежание повреждения покрытия прибора производите его регулярную очистку.
  • Перед каждой очисткой выключайте прибор и давайте ему остыть.

• Не используйте для очистки прибора подаваемую под давлением воду или пар.

• Очищайте прибор мягкой влажной тряпкой. Используйте только нейтральные моющие средства. Не используйте абразивные средства, царапающие губки, растворители или металлические предметы.

2.5 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр. Используйте только оригинальные запасные части.
• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.

2.6 Утилизация

ВНИМАНИЕ!

Существует опасность травмы или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные органы управления.
• Отключите прибор от сети электропитания.
• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

3.1 Перед установкой

Перед установкой варочной панели перепишите с таблички с техническими данными перечисленные ниже сведения. Табличка с техническими данными находится на днище варочной панели.

Серийный номер ......

3.2 Встраиваемые варочные панели

Эксплуатация встраиваемых варочных панелей разрешена только после их монтажа в мебель, предназначенную для встраиваемых варочных панелей и отвечающую необходимым стандартам.

3.3 Соединительный кабель

• Варочная панель поставляется с сетевым шнуром. Подключение соединительного кабеля должен выполнять только квалифицированный электрик.

- При замене поврежденного сетевого шнура используйте кабель: H05V2V2-F или эквивалента, для выдерживающего температуру 90 °C°C или выше. Обратитесь в авторизованный сервисный центр. Замену сетевого шнура должен выполнять только квалифицированный электрик.

- Прибор работает при 50 Гц или 60 Гц и не требует каких-либо дополнительных действий квалифицированного электрика для переключения между частотами.

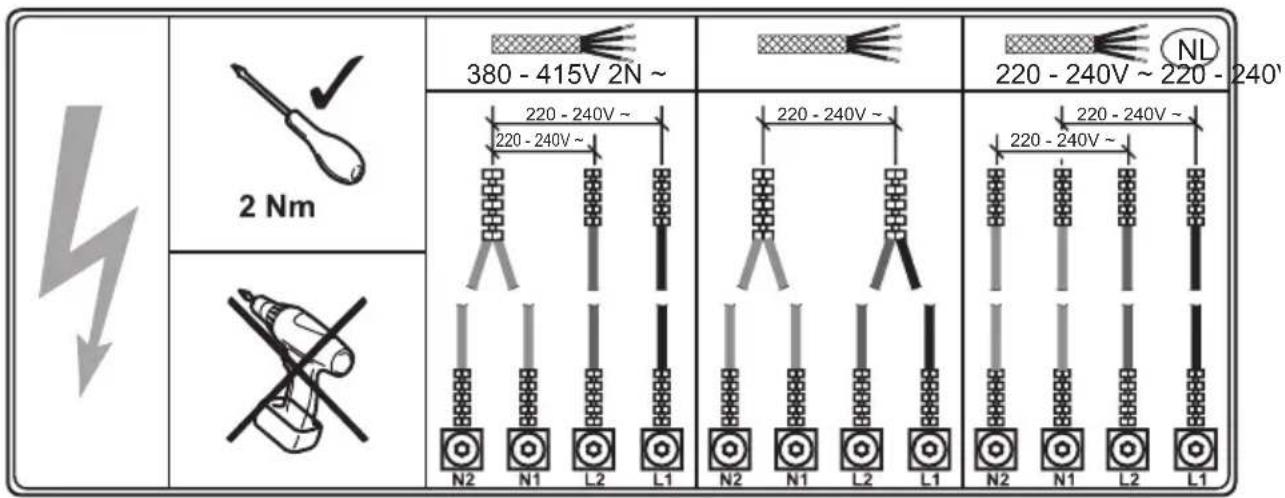

3.4 Схема подключения

2 Nm 380 - 415V 2N ~ 220 - 240V ~ 220 - 240V ~ N2 N1 L2 L1 N2 N1 L2 L1 220 - 240V ~ 220 - 240V ~ N2 N1 L2 L1

Подключение по цветам

N2 N1 L2 L1

Синий Синий - Серый Коричневый Черный

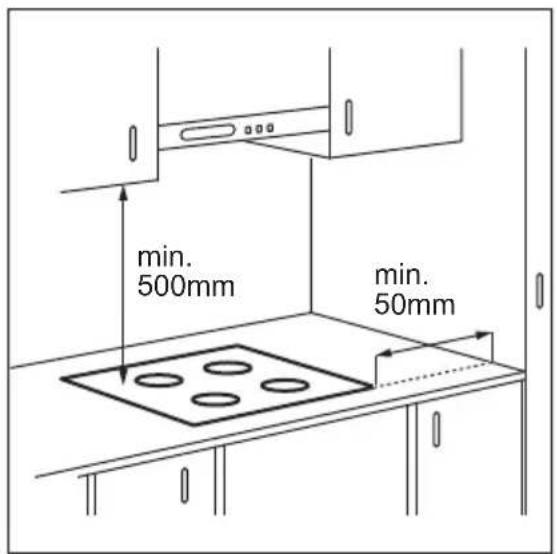

3.5 Сборка

При установке варочной панели под вытяжкой ознакомьтесь с инструкциями по установке вытяжки, в которых приведены данные о минимальном расстоянии между приборами.

В случае установки прибора над выдвижным ящиком система вентиляции

варочной поверхности может во время приготовления нагревать предметы, хранящиеся в ящике.

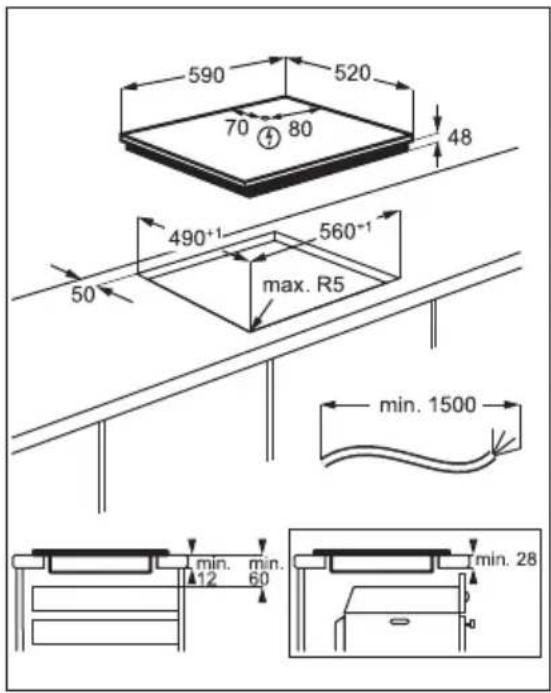

590 520 70 80 48 490+1 560-1 max. R5 50 min. 1500 min. min. 12 60 min. 28

4. ОПИСАНИЕ ПРИБОРА

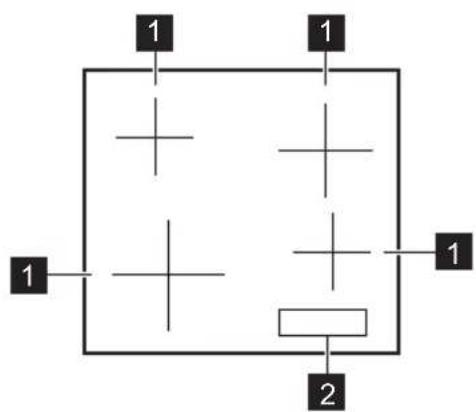

4.1 Функциональные элементы варочной поверхности

1 1 1 1 2

1 Индукционные конфорки
2 Панель управления

4.2 Расположение панели управления

1 32 4 5 9 6 ① ⏻ 8 - + 3

Управление прибором осуществляется с помощью сенсорных полей. Работа функций подтверждается выводом информации на дисплей, а также визуальной и звуковой индикацией.

	Сенсор-ное поле	Описание Комментарий
1	➊	Вкл / Выкл Включение и выключение варочной панели.
2	➁	Блокир. кнопок / Защита от детей	Блокировка/разблокировка панели управления.
3	➎	- Выбор конфорки
4	- Индикация мощности нагрева		Отображение значения мощности нагрева.
5	+ / —	- Установка мощности нагрева.

4.3 Индикаторы ступеней нагрева

Дисплей Описание
0	Конфорка выключена.
1 - 9	Конфорка работает
P	Выполняется Booster.
E + число	Возникла неисправность.
H	Конфорка еще не остыла (остаточное тепло).
L	Работает Блокир. кнопок / Защита от детей.
F	На конфорке находится неподходящая посуда, или она слишком мала, или посуды вообще нет.
-	Выполняется Автоматическое выключение.

5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ!

См. главы, содержащие

Сведения по технике

безопасности.

5.1 Включение или выключение

Коснитесь на одну секунду Ⓛ чтобы включить или выключить варочную панель.

5.2 Автоматическое выключение

Данная функция автоматически выключает варочную панель, если:

• выключены все конфорки;
- после включения варочной панели не был выбран уровень нагрева;
- панель управления чем-либо залита или на ней что-либо находится дольше десяти секунд (сковорода, тряпка и т.п.). Выдается звуковой сигнал, после чего варочная панель выключается. Уберите предмет или протрите панель управления;
- панель становится очень горячей (например, когда жидкость в посуде выкипает досуха). Перед следующим использованием варочной панели дайте конфорке остыть.

- вы пользуетесь несоответствующей посудой Загорается значок, и через две минуты конфорка автоматически прекращает работу.

- Конфорка не была выключена или не был изменен уровень нагрева. Через некоторое время загорается значок, и варочная панель выключается.

Соотношение уровня нагрева и времени работы, после которого варочная панель выключается:

Уровень нагрева Варочная панель выключается через

1 - 2 6 часов

3 - 4 5 часов

5 4 часа

Уровень нагрева Варочная панель выключается через

6 - 9 1,5 часа

5.3 Выбор конфорки

Для выбора конфорки коснитесь сенсорного поля соответствующего данной конфорке. На дисплее отображается выбранный уровень нагрева (♀)

5.4 Значение мощности нагрева

Выберите конфорку.

Нажмите на +, чтобы увеличить мощность нагрева. Нажмите на , чтобы уменьшить мощность нагрева. Нажмите одновременно на + и , чтобы выключить конфорку.

5.5 Индикатор остаточного тепла

ВНИМАНИЕ!

Пока горит индикатор, существует опасность ожога из-за остаточного тепла.

Индукционные конфорки создают тепло, необходимое для приготовления пищи, непосредственно в днище установленной на них посуды. Стеклокерамика нагревается от тепла кухонной посуды.

Если конфорка еще горячая, включается индикатор H

Индикатор может также включиться:

• для соседних конфорок, даже если они не используются;
- когда на холодную конфорку помещают горячую посуду;
- когда варочная панель выключена, но конфорка еще горячая.

Индикатор исчезает после полного остывания конфорки.

5.6 Booster

Данная функция усиливает нагрев на индукционных конфорках. Функцию можно включить для индукционной конфорки только на ограниченный период времени. По истечении этого времени индукционная конфорка автоматически переключается обратно на максимальный уровень нагрева.

i

См. Главу «Технические данные».

Для включения этой функции для выбранной конфорки: выберите конфорку, а затем задайте максимальную мощность нагрева. Коснитесь и удерживайте ,пока не высветится .

Чтобы выключить эту функцию: коснитесь —.

5.7 Блокир. кнопок

Во время работы конфорок можно заблокировать панель управления. Это предотвращает случайное изменение мощности нагрева.

Сначала установите желаемый уровень нагрева.

Чтобы включить эту функцию: коснитесь 🔒. На 4 секунды появится 📁

Чтобы выключить эту функцию: коснитесь ☐ Высветится предыдущее значение уровня нагрева.

i

При выключении варочной панели выключается и эта функция.

5.8 Защита от детей

Эта функция предотвращает случайное использование варочной панели.

Для включения этой функции: Включите варочную панель при помощи Ⓙ️. Не задавайте никакого уровня нагрева. Прикоснитесь к 📋 на 4 секунды. Загорится 🏠️Выключите варочную панель при помощи Ⓙ️

Чтобы выключить эту функцию: Включите варочную панель при помощи ①. Не задавайте никакого уровня нагрева. Прикоснитесь к на 4 секунды. Загорится □Выключите варочную панель при помощи

Отмена функции на один цикл приготовления: Включите варочную панель при помощи Ⓙ. Загорится ⚠ Прикоснитесь к ⏻ на 4 секунды. Выберите уровень нагрева в течение 10 секунд. Варочной панелью можно пользоваться. После выключения варочной панели при помощи ⏱данная функция включается снова.

5.9 OffSound Control (Включение и выключение звуковых сигналов)

Выключите варочную панель. Нажимайте на Ⓙ в течение 3 секунд. Нажимайте на ⏻ в течение 3 секунд. Дисплей отображается ⚫ в передней левой зоне и/ Ⓞ или ⚙ в передней правой зоне. Сенсорное поле правой задней конфорки ⚙ для выбора одного из следующих вариантов:

• звуковая сигнализация выключена
  • —звуковая сигнализация включена

При выборе варианта звуки слышны только если:

• вы коснулись ①
- произошла ошибка в работе варочной панели.

5.10 Система управления мощностью

Если при включении нескольких конфорок потребляемая мощность превышает ограничение электропитания, функция распределяет доступную мощность между всеми конфорками. Варочная панель контролирует степень нагрева для защиты плавких предохранителей, установленных на домашнем электрощите.

• Если варочная панель достигает максимальной доступной мощности (см. табличку с техническими данными), мощность конфорок автоматически уменьшается.
• Значение мощности нагрева выбранной конфорки всегда будет приоритетом. Оставшаяся мощность будет распределена между ранее включенными конфорками в обратном порядке.
• Индикация ступени нагрева конфорок, мощность которых снижена,

чередуется между изначально выбранной и уменьшенной настройкой уровня нагрева.

- Подождите, пока дисплей перестанет мигать, или уменьшите уровень нагрева последней выбранной конфорки. Конфорки будут работать с пониженным уровнем нагрева. При необходимости вручную меняйте мощность нагрева конфорок.

6. ПОЛЕЗНЫЕ СОВЕТЫ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

6.1 Посуда

В индукционных конфорках используется электромагнитное поле, которое очень быстро нагревает посуду.

Используйте индукционные конфорки с подходящей кухонной посудой.

• Дно посуды должно быть как можно более толстым и плоским.
- Прежде чем ставить посуду на варочную поверхность, убедитесь в том, что дно посуды сухое и чистое.
• Во избежание появления царапин не двигайте и не трите посудой стеклокерамическую поверхность.

Материал посуды

• правильно: чугун, сталь, эмалированная сталь, нержавеющая сталь, посуда с многослойным дном (с надлежащей маркировкой производителя).
- неправильно: алюминий, медь, латунь, стекло, керамика, фарфор.
Посуда подходит для использования на индукционных варочных панелях, если:

• вода очень быстро закипает на конфорке, на которой задана максимальная ступень нагрева;
• магнит притягивается к дну посуды.

Размеры посуды

- Индукционные конфорки автоматически подстраиваются под размер дна посуды.

- Эффективность конфорки зависит от диаметра кухонной посуды. Посуда с днищем, размер которого меньше минимально допустимого, получает лишь часть энергии, излучаемой конфоркой.

- По соображениям безопасности и для достижения оптимальных результатов приготовления не используйте кухонную посуду большего размера по сравнению с размером, указанным в спецификации конфорок. Не храните посуду рядом с панелью управления во время приготовления. Это может повлиять на работу панели управления или случайно включить функции варочной панели.

См. «Технические данные».

6.2 Шум во время работы

Если вы услышали:

- потрескивание: посуда изготовлена из нескольких материалов (многослойное дно).

• свист: используется конфорка, для которой задан высокий уровень мощности, а посуда изготовлена из нескольких материалов (многослойное дно).
  • Гул используется высокий уровень мощности.
• Пощелкивание происходят электрические переключения.
• Шипение, жужжание работает вентилятор.

Это нормальное явление. Оно не говорит о какой-либо неисправности.

6.3 Примеры применения в области приготовления пищи

Соотношение установки уровня нагрева и энергопотребления конфорки не является линейным. При увеличении уровня нагрева потребление электроэнергии возрастает не в одинаковой пропорции. Это означает, что на среднем уровне нагрева конфорка потребляет менее половины от своей номинальной мощности.

Данные, приведенные в таблице, предназначены исключительно для ознакомления.

Настройки на-грева	Используйте для: Время	Советы
		(мин)
1 Сохранения приготовленных блюд теплыми.		при необ-ходимо-сти Накройте кухонную посуду крышкой.
1 - 2 Голландский соус, растапливание: сливочное масло, шоколад, желатин.		5 - 25 Время от времени перемешивайте.
2 Застывание: пышный омлет, запе-ченные яйца.		10 - 40 Приготовление под крышкой.
2 - 3 Приготовление риса и молочных блюд на медленном огне, разогрев готовых блюд.		25 - 50 Добавьте воды в количестве, как минимум вдвое превышающем ко-личество риса. Перемешивайте мо-лочные блюда на середине приготовления.
3 - 4 Тушение овощей, рыбы, мяса. 20 - 45 Добавьте несколько столовых ложек воды. Проверяйте количество воды во время процесса приготовления.
4 - 5 Приготовление картофеля и других овощей на пару.		20 - 60 Налейте на дно кастрюли 1–2 см во-ды. Проверяйте уровень воды во время процесса приготовления. Держите крышку на кастрюле.
4 - 5 Приготовление значительных объ-емов пищи, раку и супов.		60 - 150 До 3 л жидкости плюс ингредиенты.
6 - 7 Обжаривание на слабом огне: эска-лоп, телятина «кордон блё», котле-ты, рубленые котлеты, сосиски, пе-чень, заправка для соуса, яйца, бли-ны, пирожки.		при необ-ходимо-сти Переверните при необходимости.
Настройки нагрева	Используйте для: Время	Советы(мин)
7 - 8 Сильная обжарка, картофельные би-точки, стейки из филе говядины,стейки.		5 - 15 Переверните при необходимости.
9 Кипячение воды, приготовление макарон. изд., обжаривание мяса (гуляш, жаркое в горшочках), обжаривание картофеля во фритюре.
	Кипячение большого количества воды. Booster включена.

7. УХОД И ЧИСТКА

ВНИМАНИЕ!

См. главы, содержащие

Сведения по технике

безопасности.

7.1 Общая информация

• Очищайте варочную панель после каждого использования.
• Следите за тем, чтобы дно посуды всегда было чистым.
• Царапины или темные пятна на поверхности не влияют на работу варочной панели.
• Используйте для очистки специальное средство, предназначенное для очистки варочных поверхностей.
• Используйте специальный скребок для стекла.

7.2 Чистка варочной поверхности

• Удаление следующих загрязнений следует выполнять
  незамедлительно: расплавленная пластмасса, полиэтиленовая пленка, сахар и пищевые продукты,

содержащие сахар. В противном случае эти загрязнения могут привести к повреждению поверхности варочной панели. Соблюдайте осторожность, чтобы не обжечься. Расположите специальный скребок под острым углом к стеклянной поверхности и двигайте его по этой поверхности.

- Удаление следующих загрязнений следует выполнять, только если поверхность варочной панели достаточно остыла: известковый налет, круги от воды, пятна жира, пятна с металлическим отливом, изменяющие первоначальный цвет поверхности. Варочную поверхность следует чистить влажной тряпкой с неабразивным моющим средством. После очищения насухо вытрите варочную панель мягкой тканью.

- Для удаления пятен с металлическим отливом, изменяющим первоначальный цвет поверхности: протрите стеклянную поверхность тканью, смоченной в растворе воде с уксусом.

8. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие

Сведения по технике

безопасности.

8.1 Поиск и устранение неисправостей

Проблема Возможная причина Способ устранения

Варочная панель не включается или не работает.	Варочная панель не подключена к электропитанию, или подключение произведено неверно.	Проверьте правильность подключения варочной панели и наличие напряжение в сети.
Сработал предохранитель. Проверьте, является ли предохранитель причиной неисправности. Если предохранитель постоянно срабатывает, обратитесь к квалифицированному электрику.
Уровень нагрева не задавался в течение 10 секунд.		Повторно включите варочную панель и менее чем через 10 секунд установите уровень нагрева.
Вы одновременно коснулись двух или более датчиков.		Коснитесь только одного датчика.
На панели управления капли воды или жира.		Очистите панель управления.
Раздается постоянный звуковой сигнал.	Неправильное подключение к электросети.	Отключите варочную панель от сети электропитания. Обратитесь к квалифицированному электрику или проверьте правильность установки прибора.
Выдается звуковой сигнал, и варочная панель выключается. Выдается звуковой сигнал, когда варочная панель выключается.	На один или несколько датчиков положили посторонний предмет.	Удалите посторонний предмет с датчиков.
Варочная панель выключается.	На сенсоре оказался посторонний предмет.	Удалите посторонний предмет с датчика.
Не включается индикатор остаточного тепла.	Конфорка не нагрелась, поскольку работала в течение слишком короткого времени или поврежден датчик.	Если конфорка проработала достаточно долго, чтобы нагреться, обратитесь в авторизованный сервисный центр.
На дисплее чередуются два разных уровня нагрева.	Работает Система управления мощностью.	См. «Ежедневное использование».
Панель управления нагревается.	Посуда слишком большая или вы поставили ее слишком близко к панели управления.	При использовании большой посуды по возможности ставьте ее на задние конфорки.
При нажатии на датчики панели управления отсутствует звуковой сигнал.	Звуковая сигнализация отключена.	Включите звук. См. «Ежедневное использование».
Загорится	Работает Защита от детей или Блокир. кнопок.	См. «Ежедневное использование».
Загорится	На конфорке отсутствует посуда.	Поставьте на конфорку посуду.

Проблема Возможная причина Способ устранения

Неподходящий тип посуды. Используйте посуду, которая подхо-		дит для индукционных варочных панелей. См. «Указания и рекомендации».
Диаметр дна посуды слишком ма-ленький для данной зоны.		Используйте посуду подходящих размеров. См. «Технические данные».
Загорается и цифра.	Произошла ошибка в работе варочной панели.	Выключите и снова включите варочную панель спустя 30 секунд. Если снова загорится ,отключите варочную панель от сети электропитания. Примерно через 30 секунд сно-ва включите варочную панель. Если неисправность устранить не удалось, обратитесь в авторизованный сервисный центр.

8.2 Если проблему не удалось решить...

Если самостоятельно справиться с проблемой не удается, обратитесь в магазин, в котором был приобретен прибор, или в авторизованный сервисный центр. Сообщите сведения, указанные на табличке с техническими данными. Также предоставьте код стеклокерамики, состоящий из трех цифр (он указан в углу стеклянной панели), и появляющееся

сообщение об ошибке. Убедитесь, что варочная панель эксплуатировалась правильно. В случае неправильной эксплуатации прибора техническое обслуживание, предоставляемое специалистами сервисного центра или продавца, будет платным, даже если срок гарантии еще не истек. Информация о гарантийном сроке и авторизованных сервисных центрах приведена в гарантийном свидетельстве.

9. ТЕХНИЧЕСКИЕ ДАННЫЕ

9.1 Табличка с техническими данными

Модель ZIBN641K Продуктовый номер (PNC) 949 492 473 00

Тип 64 В4А 00 АА 220 - 240 В / 400 В 2N, 50/60 Гц

Индукционная 6.9 кВт Изготовлено в: Румыния

Серийный №...... 6.9 кВт

ZANUSSI

9.2 Спецификация конфорок

Конфорка Номинальная мощность (максимальный уровень нагрева) [Вт]	Booster [Вт] Максимальная продолжительность Booster [мин]	Диаметр посу-ды [мм]
Левая передняя 2200 2400 4 125 - 210
Левая задняя 1400 1500 4 125 - 145
Правая передняя 1400 1500 4 125 - 145
Задняя правая 1700 1800 4 150 - 180

Мощность конфорок может незначительно отличаться от приведенных в таблице данных. Она меняется в зависимости от материала и размера кухонной посуды.

Для достижения оптимальных результатов приготовления используйте кухонную посуду, диаметр которой не превышает указанный в таблице.

10. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ

10.1 Технические данные

Модель ZIBN641K

Тип конфорочной (варочной) панели Встраиваемая варочная		панель
Количество рабочих зон и/или участков 4
Технология нагревания Индукция
Диаметр полезной рабочей поверхности для каждой электрически нагреваемой рабочей зоны (∅)	Левая передняя	21.0 см
	Левая задняя	14.5 см
	Правая передняя	14.5 см
	Задняя правая	18.0 см
Потребление энергии каждой рабочей зоны или участка на килограмм (EC electric cooking, Ecw)	Левая передняя	174.2 Вт·ч/кг
	Левая задняя	183.9 Вт·ч/кг
	Правая передняя	177.2 Вт·ч/кг
	Задняя правая	176.3 Вт·ч/кг
Потребление энергии конфорочной (варочной) панели на килограмм (EC electric hob, EChob)		177.9 Вт·ч/кг

IEC / EN 60350-2 - Бытовые электрические приборы для приготовления пищи – Часть 2: Варочные панели – Методы измерений эксплуатационных характеристик.

Данные энергопотребления относятся к зонам нагрева, которые идентифицируются по отметкам соответствующих конфорок.

10.2 Энергосбережение

Вы можете экономить электроэнергию во время ежедневного приготовления пищи, следуя приведенным ниже рекомендациям.

- Когда вы нагреваете воду, используйте только необходимое количество.

• По возможности всегда накрывайте кухонную посуду крышками.
• Размещайте кухонную посуду непосредственно в центре выбранной конфорки.

- Для поддержания блюда в теплом состоянии и для растапливания продуктов используйте остаточное тепло.

11. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте

вместе с бытовыми отходами бытовую технику, помеченную символом ✗ Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.

5 - 15 За потреби перевертайте продукти.

Модель ZIBN641K Номер виробу (PNC) 949 492 473 00

Тип 64 В4А 00 АА 220 - 240 В / 400 В 2N, 50 / 60 Гц
