ZEV6046XBA - плита ZANUSSI - Бесплатное руководство пользователя

Тип продукта	Варочная панель стеклокерамическая
Бренд	Zanussi
Модель	ZEV6046XBA
Количество конфорок	4
Общая мощность	7,6 кВт
Напряжение питания	220-240 В ~ 50-60 Гц
Размеры столешницы (Ш x Г)	590 x 520 мм
Вес нетто	Около 8 кг
Тип управления	Ручки духовки (поворотное управление)
Индикатор остаточного тепла	Да
Защита от детей	Рекомендуется, не указано, встроена ли
Защита от перегрева	Да (автоматическое отключение при неисправности)
Тип стекла	Стеклокерамика
Чистка	Мягкая ткань и нейтральное моющее средство; скребок для стойких загрязнений
Установка	Встраиваемая, требуется квалифицированный специалист
Класс энергоэффективности	Не указан
Запасные части	Доступны в сервисном центре
Ремонтопригодность	Индекс ремонтопригодности не указан

Часто задаваемые вопросы - ZEV6046XBA ZANUSSI

Как чистить стеклокерамическую варочную панель?

Чистите после каждого использования мягкой тканью и нейтральным моющим средством. Для пригоревших загрязнений (сахар, пластик) используйте специальный скребок, держа лезвие под наклоном. Избегайте абразивных средств и жестких губок.

Что делать, если индикатор остаточного тепла не загорается?

Если зона работала недолго, она недостаточно нагрелась. Если она должна быть горячей, обратитесь в сервисный центр.

Можно ли использовать алюминиевую или чугунную посуду?

Избегайте чугунной, алюминиевой посуды или посуды с шероховатым дном, так как они могут поцарапать стеклокерамику. Предпочтительна посуда с плоским и гладким дном.

Как потушить жир на варочной панели?

Никогда не используйте воду. Выключите прибор и накройте пламя крышкой или огнеупорным одеялом.

Прибор не включается, что проверить?

Проверьте, правильно ли прибор подключен и не перегорел ли предохранитель в вашей электросети. Если проблема сохраняется, обратитесь к квалифицированному электрику.

Можно ли установить варочную панель самостоятельно?

Нет, установка должна производиться квалифицированным специалистом для обеспечения электробезопасности и соблюдения минимальных расстояний.

Какова мощность конфорок?

Задняя правая: 1500/2400 Вт (двойная зона), передняя правая: 1800 Вт, задняя левая: 1200 Вт, передняя левая: 750/2200 Вт (двойная зона).

Прибор издает гул, это нормально?

Да, кратковременный гул нормален при работе конфорок. Это не признак неисправности.

Как утилизировать прибор по окончании срока службы?

Не выбрасывайте его с бытовыми отходами. Сдайте в пункт сбора электрического и электронного оборудования (WEEE) или обратитесь в местную администрацию.

Что делать, если стеклокерамическая поверхность треснула?

Немедленно обесточьте прибор и отключите его от сети, чтобы избежать риска поражения электрическим током. Обратитесь в сервисный центр для замены.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZEV6046XBA ZANUSSI

Сведения по технике безопасности__	33
Указания по безопасности____	34
Описание изделия____	37
Полезные советы____	37
Уход и очистка____	38

Поиск и устранение неисправностей _	38
Инструкции по установке ________________	39
Технические данные _________________	40
Охрана окружающей среды ________________	40

Право на изменения сохраняется.

Сведения по технике безопасности

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством. Производитель не несет ответственность за травмы и повреждения, полученные/вызванные неправильной установкой и эксплуатацией. Позаботьтесь о том, чтобы данное руководство было у Вас под рукой на протяжении всего срока службы прибора.

Безопасность детей и лиц с ограниченными возможностями

⚠️ ВНИМАНИЕ! Существует риск удушья, получения травм или стойких нарушений нетрудоспособности.

• Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность.
• Не позволяйте детям играть с прибором.
• Храните все упаковочные материалы вне досягаемости детей.
• Не подпускайте детей и домашних животных к прибору, когда он работает или остывает. Доступные для контакта части прибора сохраняют высокую температуру.
• Если прибор оснащен функцией «Защита от детей», рекомендуется включить эту функцию.

- Очистка и доступное пользователю техническое обслуживание не должно производиться детьми без присмотра.

Общие правила техники безопасности

• Прибор и его доступные для контакта части сильно нагреваются во время эксплуатации. Не прикасайтесь к нагревательным элементам.
• Не эксплуатируйте данный прибор с помощью внешнего таймера или отдельной системы дистанционного управления.
• Оставление на варочной панели продуктов, готовящихся на жире или масле, может представлять опасность и привести к пожару.
• Ни в коем случае не пытайтесь залить пламя водой; вместо этого выключите прибор и накройте пламя, например, крышкой или противопожарным одеялом.
• Не используйте варочные панели для хранения каких-либо предметов.
• Не используйте пароочистители для очистки прибора.
• Не следует класть на варочную поверхность металлические предметы, такие, как ножи, вилки, ложки и крышки, так как они могут нагреваться.
• При обнаружении трещин на стеклокерамической панели отключите прибор во избежание поражения электрическим током.

Указания по безопасности

Установка

ВНИМАНИЕ! Установка прибора

должна осуществляться только

квалифицированным персоналом!

• Удалите всю упаковку.

• Не устанавливайте и не подключайте прибор, если он имеет повреждения.

• Следуйте приложенным к прибору инструкциям по его установке.

• Выдерживайте минимально допустимые зазоры между соседними приборами и предметами мебели.

• Прибор имеет большой вес: не забывайте о мерах предосторожности при его перемещении. Обязательно используйте защитные перчатки.

• Поверхности срезов столешницы необходимо покрыть герметиком во избежание их разбухания под воздействием влаги.

• Защитите днище прибора от пара и влаги.
• Не устанавливайте прибор возле дверей или под окнами. Это позволит избежать падения с прибора кухонной посуды при открывании двери или окна.
• В случае установки прибора над выдвижными ящиками убедитесь, что между днищем прибора и верхним ящиком имеется достаточное для вентиляции пространство.
• Дно прибора сильно нагревается. Рекомендуется разместить под прибором пожаробезопасную разделительную прокладку для предотвращения доступа прибору снизу.

Подключение к электросети

ВНИМАНИЕ! Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электриком.
• Прибор должен быть заземлен.
• Перед выполнением каких-либо операций по чистке прибора или по уходу за ним его следует отключить от сети электропитания.
• Используйте соответствующий электросетевой кабель.
• Не допускайте спутывания электропроводов.
• При подключении прибора к розеткам, расположенным на близком от него расстоянии, убедитесь, что сетевой шнур или вилка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.
• Убедитесь в правильности установки прибора. Неплотно зафиксированный сетевой шнур или вилка (если это применимо к данному прибору), которая не-

плотно держится в розетке, может привести к перегреву контактов.

• Позаботьтесь об установке защиты от поражения электрическим током.
• Сетевой шнур не должен быть туго натянут.
• Следите за тем, чтобы не повредить вилку (если это применимо к данному прибору) и сетевой кабель. Для замены сетевого кабеля обратитесь в сервисный центр или к электрику.
• Прибор должен быть подключен к электросети через устройство, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать расстояние между разомкнутыми контактами не менее 3 мм.
• Следует использовать подходящие размыкающие устройства: предохранительные автоматические выключатели, плавкие предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), автоматы защиты от тока утечки и пускатели.

Использование

ВНИМАНИЕ! Существует риск травмы, ожога или поражения

электрическим током.

• Используйте прибор в жилых помещениях.
• Не вносите изменения в параметры данного прибора.
• Не эксплуатируйте данный прибор с помощью внешнего таймера или отдельной системы дистанционного управления.
• Не оставляйте прибор без присмотра во время его работы.
• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала вода.

• Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.

• После каждого использования выключайте конфорки.

• Не используйте прибор как столешницу или подставку для каких-либо предметов.
• В случае образования на приборе трещин немедленно отключите его от сети электропитания. Это позволит предотвратить поражение электрическим током.

ВНИМАНИЕ! Существует опасность возгорания или взрыва.

• При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Не допускайте присутствия открытого пламени и нагретых предметов при использовании для приготовления жиров и масел.
• Образуемые сильно нагретым маслом пары могут привести самопроизвольному возгоранию.
• Использованное масло может содержать остатки продуктов, что может привести к его возгоранию при более низких температурах по сравнению с маслом, которое используется в первый раз.
• Не кладите на прибор, рядом с ним или внутрь него легковоспламеняющиеся материалы или изделия, пропитанные легковоспламеняющимися веществами.
• Не пытайтесь погасить пламя водой. Отключите прибор и накройте пламя обычным или противопожарным одеялом.

ВНИМАНИЕ! Существует риск повреждения прибора.

• Не ставьте на панель управления горячую кухонную посуду.
• Не позволяйте жидкости полностью выкипать из посуды.
• Не допускайте падения на поверхность прибора каких-либо предметов или ку-

хонной посуды. Это может привести к ее повреждению.

• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.
• Не кладите на прибор алюминиевую фольгу.
• Стеклокерамическую поверхность можно поцарапать, передвигая по нему чугунную или алюминиевую посуду, а также посуду с поврежденным дном. При перемещении подобных предметов обязательно поднимайте их с варочной поверхности.

Уход и очистка

ВНИМАНИЕ! Существует риск повреждения прибора.

• Во избежание повреждения покрытия варочной панели производите его регулярную очичтку.
• Не используйте для очистки прибора подаваемую под давлением воду или пар.
• Протирайте прибор мягкой влажной тряпкой. Используйте только нейтральные моющие средства. Не используйте абразивные средства, царапающие губки, растворители или металлические предметы.

Утилизация

ВНИМАНИЕ! Существует опасность травмы или удушья.

• Для получения информации о том, как надлежит утилизировать данный прибор, обратитесь в местные муниципальные органы власти.
• Отключите прибор от электросети.
• Отрежьте и утилизируйте кабель электропитания.

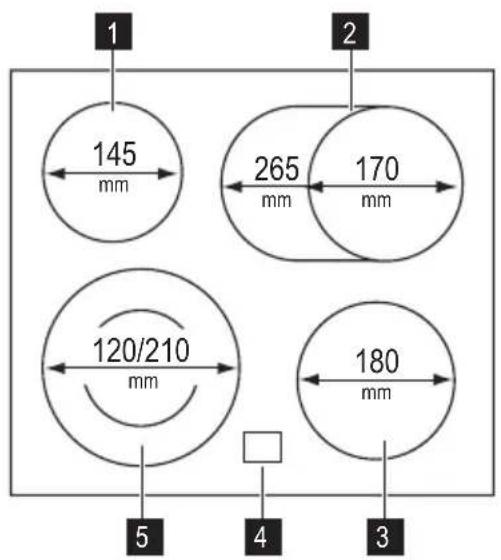

Общий обзор

1 Конфорка
2 Конфорка
3 Конфорка
4 Индикация остаточного тепла
5 Конфорка

Управление варочной панелью осуществляется с помощью ручек духового шкафа. В Главе "Ежедневное использование" духового шкафа описывается, как пользоваться варочной панелью.

При работе конфорки в течение короткого времени слышно жужжание. Это характерно для всех стеклокерамических

Полезные советы

Кухонная посуда

i Сведения о кухонной посуде

• Дно посуды должно быть как можно более толстым и плоским.
• Посуда, изготовленная из эмалированной стали, а также посуда с алюминиевым или медным днищем может вызвать изменение цвета стеклокерамической поверхности.

Экономия электроэнергии

Как сберечь электроэнергию

- По возможности всегда накрывайте посуду крышкой.

конфорок и не указывает на неисправность прибора.

Индикация остаточного тепла

Если конфорка еще горячая, загорается индикатор остаточного тепла.

ВНИМАНИЕ! Существует опасность ожога из-за остаточного тепла!

• Прежде чем включать конфорку, поставьте на нее посуду.
• Выключайте конфорки до завершения приготовления блюд, чтобы использовать остаточное тепло.
• Размеры днища кастрюли и конфорки должны быть одинаковыми.

Информация об акриламидах

ВАЖНО! Согласно самым последним научным исследованиям жарка пищевых продуктов (в частности, крахмалосодержащих) может представлять опасность для здоровья из-за образования акриламидов. Поэтому мы рекомендуем жарить продукты при

Уход и очистка

Прибор необходимо очищать от загрязнений после каждого использования.

Следите за тем, чтобы днище приспособления всегда было чистым.

i Царапины или темные пятна на стеклокерамике не влияют на работу прибора.

Удаление загрязнений:

1. – Удаляйте немедленно: расплавленную пластмассу, полиэтиленовую пленку и пищевые продукты, содержащие сахар. Иначе загрязнения могут привести к повреждению прибора. Используйте специальный скребок для стекла. Расположите скребок под острым углом к стеклян-

ной поверхности и двигайте его по этой поверхности.

– Удаление загрязнений производите только после того, как прибор полностью остынет: известковые пятна, водные разводы, капли жира, блестящие белесые пятна с металлическим отливом. Используйте специальные средства для очистки поверхностей из стеклокерамики или нержавеющей стали.

1. Прибор следует чистить влажной тканью с небольшим количеством моющего средства.

2. По завершении насухо вытрите при- бор чистой тряпкой.

Поиск и устранение неисправностей

Неисправность	Возможная причина	Решение
Прибор не включается или не работает.	Прибор не подключен к электропитанию, или подключение произведено неверно.	Проверьте правильность подключения прибора и наличие напряжение в сети (см. Схему подключения).
		Повторно включите прибор и менее, чем за 10 секунд, установите уровень нагрева.
	Неполадки в домашней электросети.	Проверьте предохранитель домашней электросети на распределительном щите. В случае повторного срабатывания предохранителя обратитесь к квалифицированному электрику.
Не включается индикатор остаточного тепла.	Конфорка не нагрелась, поскольку работала в течение слишком короткого времени.	Если конфорка должна уже быть горячей, обратитесь в сервисный центр.
Не включается внешний контур нагрева.		Сначала включите внутренний контур.

Если с помощью указанных выше способов неисправность устранить не удалось,

обратитесь в магазин или в сервисный центр. Сообщите сведения, указанные на

табличке с техническими данными, код стеклокерамики, состоящий из трех цифр (он указан в углу стеклянной панели), и появляющееся сообщение об ошибке. Убедитесь, что прибор эксплуатировался правильно. Если Вы неправильно эксплуатировали прибор, техническое обслужива-

Инструкции по установке

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

Перед установкой

Перед установкой прибора перепишите с таблички с техническими данными все сведения, перечисленные ниже. Табличка с техническими данными находится на нижней части корпуса прибора.

Сборка

ние, предоставляемое специалистами сервисного центра или продавца, будет платным, даже если срок гарантии еще не истек. Инструкции по техническому обслуживанию и условиям гарантии приведены в гарантийном буклете.

• Модель ......
• Номер изделия (PNC) ......
- Серийный номер ......

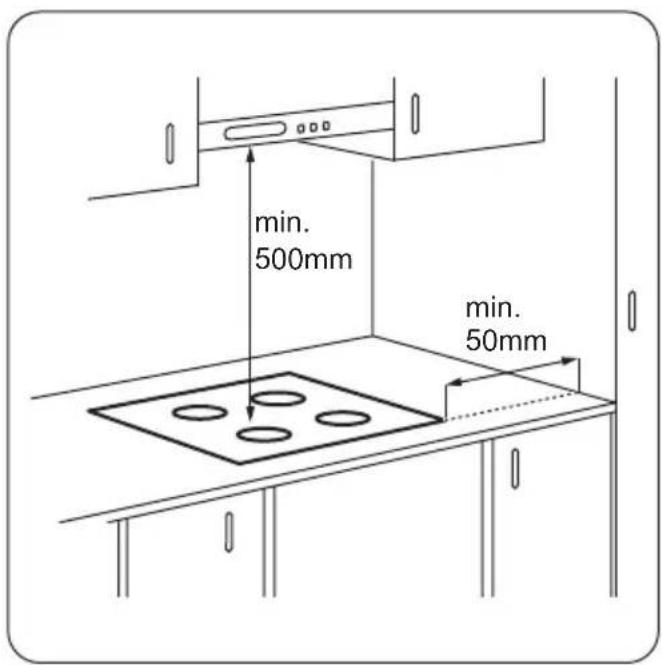

Встраиваемые приборы

- Эксплуатация встраиваемых приборов разрешена только после их монтажа в мебель, предназначенную для встраиваемых приборов и отвечающую необходимым стандартам.

Конфорка	Номинальная мощность (Макс. мощность нагрева) [Вт]
Задняя правая — 170 / 265 мм	1500 / 2400 Вт
Передняя правая — 180 мм	1800 Вт
Задняя левая — 145 мм	1200 Вт
Передняя левая — 120 / 210 мм	750 / 2200 Вт

Охрана окружающей среды

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для

последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен в противном случае, вследствие

неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

Упаковочные материалы

Упаковка изготовлена из экологичных материалов и может быть повторно переработана. На пластмассовых деталях указан материал, из которого они изготовлены: >PE< (полиэтилен), >PS< (полистирол) и т.п. Упаковочные материалы следует выбрасывать как бытовые отходы в соответствующие контейнеры местных служб по утилизации отходов.

ME10

Дата производства данного изделия указана в серийном номере (serial number), где первая цифра номера соответствует последней цифре года производства, вторая и третья цифры номера – порядковому номеру недели. Например, серийный номер 11012345 означает, что изделие произведено на десятой неделе 2011 года.
