РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZVM64N ZANUSSI

RU Инструкция по эксплуатации

SV Bruksanvisning 16

Keittotaso

Варочная панель

Inbyggnadshäll

8

USER MANUAL

Sisällys

Сведения по технике безопасности ____	8
Установка ____	9
Описание изделия ____	11
Инструкции по эксплуатации ____	12

Полезные советы ____	12
Уход и очистка ____	14
Что делать, если ... ____	14
Охрана окружающей среды ____	15

Право на изменения сохраняется

Сведения по технике безопасности

Для собственной безопасности и правильной эксплуатации машины перед ее установкой и использованием внимательно прочитайте настоящее руководство. Всегда храните настоящие инструкции вместе с машиной, даже если передаете или продаете ее. Пользователи должны хорошо знать, как работает машина, и правила безопасности при ее эксплуатации.

Общие правила техники безопасности

ВНИМАНИЕ! Лица (включая детей) с нарушенными физическими, сенсорными или умственными способностями или с недостатком опыта или знаний не должны пользоваться данным прибором. Они должны находиться под присмотром или получать инструкции от лица, ответственного за их безопасность.

Безопасность детей

• Эксплуатировать этот прибор разрешается только взрослым. Необходимо следить за тем, чтобы дети не играли с прибором.
• Держите все упаковочные материалы в недоступном для детей месте. Существует опасность удушения.
• Не подпускайте детей к прибору, когда он включен.

Безопасность во время эксплуатации

• Перед началом эксплуатации прибора удалите с него все элементы упаковки, наклейки и пленку.
- После каждого использования прибора выключайте конфорки.
- Опасность ожога! Не кладите столовые приборы или крышки кастрюль на варочную панель, так как они могут накалиться.

ВНИМАНИЕ! Опасность возгорания!

Перегретые жиры и растительные масла очень быстро воспламеняются.

Правильная эксплуатация

• Никогда не оставляйте работающий прибор без присмотра.
• Используйте прибор только для приготовления пищи в домашних условиях!
• Не используйте прибор в качестве рабочего стола или подставки для каких-либо предметов.
• Не ставьте и не храните на приборе или возле него легковоспламенимые жидкости и материалы или плавкие предметы (например, из пластмассы или алюминия).
• Соблюдайте осторожность при подключении прибора к ближайшим розеткам. Не допускайте контакта электропроводов с прибором или горячей посудой. Не допускайте спутывания электропроводов.

Как предотвратить повреждение прибора

• Стеклокерамическая панель может по- вредиться, если на нее упадут предметы или посуда.
• Стеклокерамику можно поцарапать, передвигая на ней чугунную или алюми- ниевую литую посуду, либо посуду с по- врежденным дном.

• Не допускайте выкипания всей жидкости из посуды во избежание повреждения посуды и стеклокерамики.

• Не включайте конфорки без кухонной посуды на них или с пустой кухонной посудой.

• Ни в коем случае не накрывайте какую- либо часть прибора алюминиевой фоль- гой.

ВНИМАНИЕ! Если на поверхности образовалась трещина, отключите электропитание во избежание поражения электрическим током.

Установка

i Перед установкой перепишите серийный номер (Ser. Nr.) с таблички с техническими данными. Табличка с техническими данными прикреплена к нижней части корпуса прибора.

Modell ZVM 64N		Prod.Nr. 949 592 736 03
Typ 58PEE11AO	220-240 V 50-60-Hz
Made in Germany	Ser.Nr. ......	6,0 kW
ZANUSSI

Указания по технике безопасности

ВНИМАНИЕ! Обязательно прочтите это!

Убедитесь, что прибор не был поврежден во время транспортировки. Не подключайте поврежденный прибор. В случае необходимости обратитесь к поставщику.

Устанавливать, подключать или ремонтировать этот прибор разрешается только уполномоченному специалисту. Применяйте только оригинальные запасные части.

Используйте только встроенные приборы после встраивания данного прибора в подходящую мебель и рабочие поверхности, соответствующие стандартам.

Запрещается вносить изменения в технические характеристики или конструкцию данного изделия. Это может привести к повреждению электроприбора или травмам.

Неукоснительно соблюдайте законы, распоряжения, предписания и нормы (требования техники безопасности, правила и порядок утилизации, правила техники электробезопасности и т.д.), действующие в стране, на территории которой устанавливается прибор!

Выдерживайте минимально допустимые расстояния до соседних приборов и мебели!

Обеспечьте защиту от поражения электрическим током, например, устанавливайте выдвижные ящики только при наличии защитного дна непосредственно под прибором.

Поверхности срезов в столешнице необходимо предохранять от влаги соответствующим герметиком.

Плотно без зазоров соедините прибор с рабочей поверхностью с помощью соответствующего герметика!

Защитите нижнюю сторону прибора от попадания пара и влаги, например, от посудомоечной машины или духового шкафа!

Не устанавливайте прибор возле дверей и под окнами! В противном случае посуда может опрокидываться с варочной панели при открывании дверей или окон.

ВНИМАНИЕ! Опасность поражения электрическим током. Внимательно соблюдайте инструкции по электрическим подключениям.

• Разъем для подключения электропитания находится под напряжением.
• Обесточьте его.
• Правильная установка включаемых в сеть устройств должна надежно предохранять от соприкосновения с токопроводящими частями.
• Неплотные и неправильно установленные штекерные соединения могут вызвать перегрев разъема.
• Провода к клеммам должны присоединяться квалифицированным электриком.
• Кабель электропитания не должен быть туго натянут.
• В случае однофазного или двухфазного подключения следует использовать соответствующий кабель электропитания типа H05BB-F, рассчитанный на макси-

мальную температуру 90°C (или более высокую).

- Поврежденный кабель электропитания следует заменить специальным кабелем (тип H05BB-F, рассчитанный на максимальную температуру 90°C, или более высокую). Обратитесь в авторизованный сервисный центр.

Прибор должен быть оборудован электрическим устройством, позволяющим отсоединить прибор от электросети с разрывом между всеми контактами не менее 3 мм. Следует использовать подходящие размыкающие устройства: предохранительные автоматические выключатели, плавкие предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), автоматы защиты от тока утечки и пускатели.

Монтаж

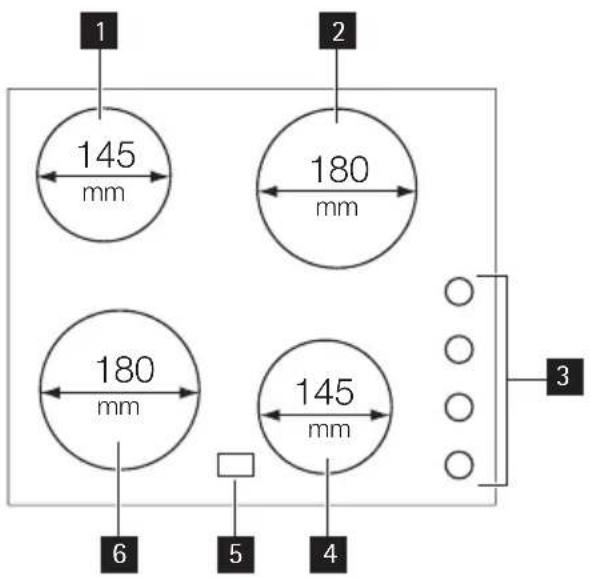

Функциональные элементы варочной панели

1 Одноконтурная конфорка 1200 Вт
2 Одноконтурная конфорка 1800 Вт
3 Ручки управления
4 Одноконтурная конфорка 1200 Вт
5 Индикация остаточного тепла
6 Одноконтурная конфорка 1800 Вт

Ручка управления конфоркой варочной панели

1 Назначение ручек управления
2 Мощность нагрева (0-9)

Индикатор остаточного тепла

Индикатор остаточного тепла горит, когда конфорка горячая

Инструкции по эксплуатации

Для включения и увеличения ступени нагрева поверните ручку по часовой стрелке. Для уменьшения ступени нагрева поверните ручку против часовой стрелки. Для выключения поверните ручку на 0.

ВНИМАНИЕ! Опасность ожога из-за остаточного тепла!

Когда конфорка работает, она гудит в течение короткого времени. Это характерно для всех стеклокерамических конфорок и не указывает на неисправность прибора.

Полезные советы

Кухонная посуда

• Днище посуды должно быть как можно более толстым и плоским.
- Посуда, изготовленная из эмалированной стали, а также посуда с алюминиевым или медным днищем, может вызвать изменение цвета стеклокерамической поверхности.

Экономия электроэнергии

- По возможности всегда накрывайте кастрюли крышкой.

• Прежде чем включать конфорку, поставьте на нее посуду.
• Выключайте конфорки до завершения приготовления блюд, чтобы использовать остаточное тепло.
• Размеры днища посуды и конфорки должны совпадать.

Примеры использования варочной панели

Приведенные ниже данные в таблице являются ориентировочными.

Мощность нагрева	Назначение: Время Советы
1 Сохранение приготовленных блюд теплыми		в течение необходимого времени	Накройте крышкой
1-2	Голландский соус, растапливание: сливочного масла, шоколада, желатина	5 - 25 мин	Периодически помешивайте
1-2	Сгущение: взбитый омлет, яйца «в мешочек»	10 - 40 мин	Готовьте под крышкой
2-3	Приготовление риса и молочных блюд на медленном огне, разогревание готовых блюд	25 - 50 мин	Добавьте воды в количестве, как минимум, вдвое превышающим количество риса. Молочные блюда время от времени помешивайте
3-4	Приготовление на пару овощей, рыбы, мяса	20 - 45 мин	Добавьте несколько столовых ложек жидкости
4-5	Приготовление картофеля на пару	20 - 60 мин	Используйте макс. 14 л воды из расчета на 750 г картофеля
4-5	Приготовление значительных объемов пищи, раку и супов	60 - 150 мин	До 3 л жидкости плюс ингредиенты
6-7	Легкое обжаривание: эскалопы, «кордон блю» из телятины, котлеты, отбивные, сосиски, печень, заправка из муки, яйца, блины, пончики	до нужной готовности	Переверните по истечении половины времени приготовления
7-8	Сильная обжарка, картофельные оладьи, стейки из филе говядины, стейки	5 - 15 мин	Переверните по истечении половины времени приготовления
9	Кипячение большого количества воды, отваривание макаронных изделий, обжаривание мяса (гуляш, жаркое в горшочках), обжаривание картофеля во фритюре

Информация об акриламидах

ВАЖНО! Согласно самым последним научным исследованиям жарка пищевых продуктов (в частности, крахмалосодержащих) может

представлять опасность для здоровья из- за образования акриламидов. Поэтому мы рекомендуем жарить продукты при минимально возможной температуре и не обжаривать их до образования корочки интенсивного коричневого цвета.

Производите чистку прибора после каждого применения.

Всегда используйте посуду с чистым дни- щем.

ВНИМАНИЕ! Острые предметы и абразивные чистящие средства могут повредить прибор.

Очистка прибора от загрязнений с помощью пароструйных или пневматических очистителей из соображений вашей безопасности запрещена.

Царапины или темные пятна на сте- клокерамике не влияют на работу при- бора.

Удаление загрязнений:

1. – Немедленно удаляйте : расплавленную пластмассу, полиэтиленовую пленку и пищевые продукты, со-

держащие сахар. Иначе загрязнения могут привести к повреждению прибора. Используйте специальный скребок для стекла. Расположите скребок под острым углом к стеклянной поверхности и двигайте его по этой поверхности.

– Удаление загрязнений производите только после того, как прибор полностью остынет:известковые пятна, водяные разводы, капли жира, блестящие обесцвеченные пятна. Используйте специальные средства для чистки поверхностей из стеклокерамики или нержавеющей стали.

1. Прибор следует чистить влажной тканью с небольшим количеством моющего средства.

2. В самом конце насухо вытрите при- бор чистой тряпкой.

Что делать, если ...

Неполадка	Возможная причина неисправности и способ ее устранения
Прибор не работает.	Установите соответствующий уровень мощности нагреваПроверьте предохранитель домашней электросети на распределительном щите. Если предохранитель срабатывает несколько раз подряд, обратитесь к квалифицированному электрику.
Не включается индикатор остаточного тепла.	Конфорка не нагрелась, поскольку работала в течение короткого времени. Если конфорка должна уже быть горячей, обратитесь в сервисный центр.

Если с помощью вышеуказанных способов не удалось устранить неисправность, обратитесь к продавцу или в сервисный центр. Сообщите сведения, указанные на табличке с техническими данными, код стеклокерамики, состоящий из трех цифр (он указан в углу варочной панели), и появляющееся сообщение об ошибке.

Если вы неправильно эксплуатировали прибор, техническое обслуживание, предоставляемое специалистами сервисного центра или продавца, будет платным, даже если срок гарантии еще не истек. Инструкции по техническому обслуживанию и условиям гарантии приведены в гарантийном буклете.

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого

изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

Упаковочные материалы

Упаковка изготовлена из экологичных материалов и может быть повторно переработана. На пластмассовых деталях указан материал, из которого они изготовлены: >PE< (полиэтилен), >PS< (полистирол) и т.п. Упаковочные материалы следует выбрасывать как бытовые отходы в соответствующие контейнеры местных служб по утилизации отходов.

ME10

Дата производства данного изделия указана в серийном номере (serial number), где первая цифра номера соответствует последней цифре года производства, вторая и третья цифры номера – порядковому номеру недели. Например, серийный номер 11012345 означает, что изделие произведено на десятой неделе 2011 года.
