Produkttyp	Gasspis med elektrisk ugn
Märke	Zanussi
Modell	ZVM64N
Bredd	600 mm
Djup	600 mm
Höjd	850 mm
Vikt	45 kg
Typ av häll	Gas, 4 brännare
Ugnstyp	Elektrisk, volym 65 L
Spänning	220-240 V
Frekvens	50 Hz
Ugnseffekt	2.5 kW
Ugnsfunktioner	Över- och undervärme, grill, varmluft
Manövrering	Vred
Ytmaterial	Emaljerat stål
Färg	Vit
Energiklass	A
Barnlås	Ja
Automatisk avstängning	Ja
Ugnsrengöring	Pyrolytisk
Grillgaller	Ingår
Bakplåt	Ingår
Restvärmeindikator	Ja

Vanliga frågor - ZVM64N ZANUSSI

Hur installerar man spisen Zanussi ZVM64N?

Installationen ska utföras av en kvalificerad tekniker. Kontrollera att apparaten är frånkopplad från nätet och följ avstånden till möbler: minst 50 mm bakåt och 100 mm uppåt. Gasanslutningen får endast göras med en certifierad slang.

Hur tänder man rätt på en gasbrännare?

Vrid brännarens vred till läget 'Max' och tryck samtidigt på tändknappen (eller använd en tändsticka). Håll vredet intryckt i 5 sekunder efter antändning för att aktivera termoelementet.

Vad gör man om ugnen inte värms?

Kontrollera att ett värmeläge är valt och att rätt temperatur är inställd. Se till att apparaten är ansluten till eluttaget och att automatsäkringen är påslagen. Om problemet kvarstår, kontakta service.

Hur rengör man ugnen med pyrolys?

Ta bort löstagbara tillbehör. Välj pyrolysläget (vanligtvis vid 500°C). Luckan låses automatiskt. Efter cykeln, låt svalna och torka av väggarna med en fuktig trasa.

Vilka tillbehör ingår i setet?

Setet innehåller: grillgaller, djup bakplåt, bruksanvisning. Ytterligare tillbehör kan köpas separat.

Hur aktiverar man barnlåset?

Tryck samtidigt och håll inne två vred (om sådana finns) eller aktivera låsningen via menyn. Se mer i avsnittet 'Säkerhet' i bruksanvisningen.

Varför klickar spisen när den är igång?

Klickande ljud är normal drift från reläer och termostat. Om ljuden är höga eller åtföljs av gaslukt, kontrollera inställningarna eller kalla på en tekniker.

Hur låser man upp luckan efter pyrolys?

Luckan låses upp automatiskt efter att temperaturen inuti ugnen sjunkit till en säker nivå (vanligtvis till 200°C). Försök inte öppna med våld.

Kan man använda aluminiumfolie på ugnsbotten?

Det rekommenderas inte. Folie kan störa luftcirkulationen och skada emaljen. Använd endast kärl som rekommenderas för denna apparat.

Var hittar man spisens serienummer?

Serienumret finns på typskylten som sitter på spisens baksida eller på sidan av höljet. Det behövs för kontakt med service.

BRUKSANVISNING ZVM64N ZANUSSI

Säkerhetsinformation	16
Installation	16
Produktbeskrivning	19
Instruktioner för användning	19

Råd och tips ____	19
Underhåll och rengöring ____	20
Om maskinen inte fungerar ____	21
Miljöskydd ____	21

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda diskmaskinen på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder diskmaskinen. Förvara bruksanvisningen nära till hands och se till att den också medföljer diskmaskinen om du flyttar eller säljer den. Alla användare måste ha fullgod kännedom om användningen av diskmaskinen och dess säkerhetsfunktioner.

Allmän säkerhet

Varning Personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, får inte använda denna produkt. De skall övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.

Barnsäkerhet

• Endast vuxna personer får använda denna produkt. Barn skall övervakas så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning föreligger.
• Håll barn borta från produkten när den är påslagen.

Säkerhet under användning

• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning.
• Stäng av kokzonerna efter varje användningstillfälle.
• Risk för brännskador! Lägg inte bestick eller kokkärlslock på kokzonerna eftersom de kan bli heta.

Installation

Före installationen bör du anteckna serienumret (Ser. Nr.) från typskylten.Typskylten finner du på produktens nedre ram.

Varning Brandrisk!Överhettade fetter och oljor kan snabbt antändas.

Korrekt användning

• Övervaka alltid produkten under användning.
• Använd bara produkten för matlagning i ett hushåll!
• Använd inte produkten som arbets- eller avlastningsyta.
• Placera inte lättantändliga vätskor och material, eller smältbara föremål (plast eller aluminium), på eller i närheten av produkten.
• Var försiktig när du ansluter produkten till eluttag i närheten. Låt inte elektriska ledningar vidröra produkten eller heta kokkärl. Låt inte elektriska ledningar trassla in sig.

Så här undviker du skador på produkten

• Ytan kan skadas om föremål eller kokkärl faller på glaskeramiken.
• Kokkärl tillverkade av gjutjärn, gjuten aluminium eller med skadad botten kan repa glaskeramiken om de dras över ytan.
• Låt inte kokkärl torrkoka för att undvika skador på kokkärlen och glaskeramiken.
• Använd inte kokzonerna utan kokkärl eller med tomma kärl.
• Täck aldrig någon del av produkten med aluminiumfolie.

Varning Om ytan är spräckt, koppla loss produkten från eluttaget för att undvika elektriska stötar.

Modell ZVM 64N		Prod.Nr. 949 592 736 03
Typ 58PEE11AO	220-240 V 50-60-Hz
Made in Germany	Ser.Nr.......	6,0 kW
ZANUSSI

Säkerhetsföreskrifter

Varning Dessa måste du läsa!

Kontrollera att produkten inte har skadats under transporten. Nätanslut inte produkten om den är skadad.

Kontakta vid behov återförsäljaren.

Endast en auktoriserad servicetekniker får installera, ansluta eller reparera denna produkt. Använd endast originaldelar vid reparationer och utbyten.

Inbyggnadsprodukter får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

Modifiera inte denna produkt och ändra inte dess specifikationer. Det finns risk för personskador och skador på produkten.

Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser)!

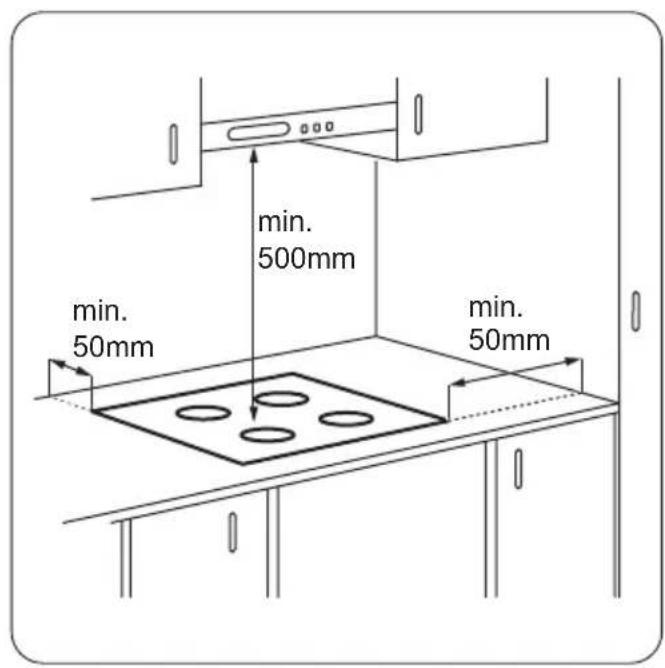

Minsta avständ till andra apparater och enheter skall observeras!

Installera skydd mot elektriska stötar. Installera exempelvis alltid lådorna med en skyddsskiva direkt under produkten!

Skydda kanterna i arbetsskivans urtag mot fukt med ett lämpligt tätningsmedel!

Täta produkten mot arbetsskivan, så att det inte blir några springor, med ett riktigt tätningsmedel!

Skydda produktens undersida mot ånga och fukt, till exempel från en diskmaskin eller ugn!

Installera inte produkten intill dörrar eller under fönster!

Annars kan heta kokkärl slås ned från hällen när dörrar eller fönster öppnas.

Varning Risk för skador på grund av elektrisk ström.

Följ noga instruktionerna om elektriska anslutningar.

• Nätanslutningsplinten är strömförande.
• Gör nätanslutningsplinten strömlös.
• Installera korrekt för att skydda mot elektriska stötar.
• Lösa eller felaktigt anslutna stickkontakter eller eluttag kan orsaka överhettning i kopplingsplinten.

- En behörig elektriker skall installera klämanslutningarna korrekt.

- Använd en nätkabel av typ H05BB-F Tmax 90 °C (eller högre) för anslutning till en eller två faser.

- Byt ut en skadad nätkabel mot en specialkabel (typ H05BB-F Tmax 90 °C eller högre). Kontakta vår lokala serviceavdelning.

Den elektriska installationen måste förses med en frånskiljare som kan göra produkten strömlös i alla poler med en kontaktseparation på minst 3 mm.

Installationen måste ha korrekta isoleringsanordningar: strömbrytare, säkringar (säkringar av skruvtyp skall tas ur hållaren), jordfelsbrytare och kontaktorer.

Montering

1 Enkelkokzon 1200 W
2 Enkelkokzon 1800 W
3 Kontrollvred
4 Enkelkokzon 1200 W
5 Kontrollampa för restvärme
6 Enkelkokzon 1800 W

Vred till hällens kokzoner

1 Kontrollvred
2 Värmeläge (0-9)

Restvärmeindikering

Restvärmeindikeringen tänds när en kokzon är varm.

Instruktioner för användning

Vrid vredet medsols för att sätta på värmen och öka värmeinställningen. Vrid vredet motsols för att sänka värmen. Vrid vredet till 0 för att stänga av värmen.

Råd och tips

Kokkärl

- Kokkärlets botten skall vara så tjock och plan som möjligt.

Varning Risk för brännskador på grund av restvärme!

När en kokzon sätts på brummar den en kort stund. Detta är karakteristiskt för alla glaskeramikhällar och är inte att det är något fel på produkten.

- Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka missfärgning på glaskeramiken.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du sätter på zonen.
• Stäng av kokzonen innan tillagningen är klar för att utnyttja restvärmen.

- Botten på pannor och kokkärl måste vara lika stor som kokzonen.

Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Värme-läge	Använd för: Tid Anvisning
1 Varmhållning av tillagad mat efter be-		hov	Täck över
1-2 Hollandaisesås, smältning: smör, choklad, ge-latin		5-25 mi-nuter	Rör om då och då
1-2 Stanning: omeletter, äggstanning 10-40 mi-		nuter	Tillaga med lock
2-3 Sjudning av ris och mjölkbaserade rätter, värm-ning av färdiglagade rätter		25-50 mi-nuter	Tillsätt minst dubbla mängden vätska som ris, rör om mjölkrätter under tillagningen
3-4 Ångkoka grönsaker, fisk, kött 20-45 mi-		nuter	Tillsätt några matskedar vätska
4-5 Koka potatis 20-60 mi-		nuter	Använd max. 1/4 liter vatten för 750 gram potatis
4-5 Tillagning av stora mängder mat, stuvningar och soppor		60-150 minuter	Upp till 3 liter vätska plus ingredienser
6-7 Lätt stekning: Schnitzel, cordon bleu, kotletter, kroketter, korv, lever, ägg, pannkakor, munkar		efter be-hov	Vänd efter halva tiden
7-8 Hård stekning, potatiskroketter, njurstek, fran-syska		5-15 mi-nuter	Vänd efter halva tiden
9	Koka stora mängder vatten, koka pasta, bryna kött (gulash, grytstek) fritera pommes frites

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om de

Underhåll och rengöring

Rengör produkten efter varje användningstillfälle.

Använd alltid kokkärl med ren botten.

Varning Vassa föremål och repande rengöringsmedel skadar produkten.

Av säkerhetsskäl får produkten inte rengöras med ång- eller högtryckstvätt.

innehåller stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vid låga temperaturer och att inte bryna mat för hårt.

Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

För att ta bort smuts:

1. – Ta omedelbart bort:smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa för gla-

set. Sätt skrapan snett mot glasytan och för bladet över ytan.

– Avlägsna när produkten är tillräckligt sval:kalkavlagringsringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.

2. Torka sedan produkten torr med en ren duk.

Om maskinen inte fungerar

Problem Möjlig orsak och åtgård
Produkten fungerar inte. • Ställ in ett värmeläge.	• Kontrollera säkringen i fastighetens elsystem. Kontakta en behörig elektriker om säkringen utlöser flera gånger.
Restvärmeindikatorn tänds inte.	Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund. Kontakta kundtjänst om kokzonen borde vara varm.

Kontakta återförsäljaren eller Kundtjänst om du inte kan avhjälpa problemet med ovanstående förslag. Uppge data från typskylten, koden med tre siffror/bokstäver för glaskeramiken (den sitter i hörnet på hållen) och det felmedde- lande som visas.

Miljöskydd

Om du har hanterat hällen på fel sätt och måste tillkalla en servicetekniker från vår kundtjänst eller din återförsäljare är detta besök inte kostnadsfritt, inte heller under garanti- tiden. Anvisningar för kundservice och garantivillkor finns i garantihäftet.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta

lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialen är miljövänliga och kan återvinnas. Plastdelarna är märkta med t.ex.

PE<,>PS<, etc. Kassera förpackningsmaterialen i avsedda behållare på kommunens sopstationer.
