Produkttyp	Fristående spis
Märke	Zanussi
Modell	ZOB481XQ
Bredd	60 cm
Höjd	85 cm
Djup	60 cm
Vikt	55 kg
Hälltyp	Glaskeramikhäll
Antal kokzoner	4
Ugnstyp	Multifunktionsugn
Ugnskapacitet	72 liter
Ugnsfunktioner	Grill, varmluft, turbo, avfrostning
Strömförsörjning	220-240 V, 50 Hz
Max effekt	10 kW
Energiklass	A
Säkerhet	Barnlås, automatisk avstängning, säkerhetsventil
Rengöring	Avtagbar lucka, självrengörande ugn (pyrolys)
Reparerbarhet	Reservdelar tillgängliga hos officiell service
Ytterligare information	Inkluderar användarmanual och gratis instruktionsguide i PDF

Vanliga frågor - ZOB481XQ ZANUSSI

Hur kan jag ladda ner manualen för spisen Zanussi ZOB481XQ?

Du kan ladda ner manualen i PDF-format från vår webbplats notice-facile.com eller från nedladdningslänken på produktsidan.

Är spisen Zanussi ZOB481XQ gas eller elektrisk?

Enligt modellen är hällen en elektrisk glaskeramikhäll och ugnen är en multifunktionsugn. Den använder inte gas.

Vilka är måtten på spisen ZOB481XQ?

Måtten är ungefär 60 cm bred, 85 cm hög och 60 cm djup. Det rekommenderas att kontrollera manualen för exakta mått.

Hur rengör man ugnen på Zanussi ZOB481XQ?

Ugnen har en pyrolytisk självrengöringsfunktion. För manuell rengöring kan luckan demonteras och rengöras med en fuktig trasa och milt rengöringsmedel.

Har den barnsäkerhetslås?

Ja, modellen har ett barnlås som förhindrar obehörig användning av spisen. Se manualen för aktivering.

Vilka funktioner har ugnen på ZOB481XQ?

Ugnen har funktioner som grill, varmluft, turbo och avfrostning, vilket möjliggör mångsidig tillagning.

Var kan jag köpa reservdelar till denna spis?

Reservdelar finns tillgängliga via Zanussis officiella service eller i specialiserade butiker för hushållsapparater.

Hur mycket energi förbrukar denna spis?

Spisen har energiklass A och en maximal effekt på 10 kW. Förbrukningen varierar beroende på användning.

Hur ställer jag in ugnstimern?

Vrid funktionsvredet till timerläget och ställ in önskad tid. Ugnen stängs av automatiskt när tiden är slut.

Vad gör jag om glaskeramikhällen inte värms upp?

Kontrollera att spisen är inkopplad och att strömbrytaren är påslagen. Om problemet kvarstår, kontakta service.

BRUKSANVISNING ZOB481XQ ZANUSSI

Tack för att du valt en produkt ifrån oss.

Vi hoppas att du får stor nytta av dina nya produkt och vi hoppas att du även i fortsättningen väljer hushållsprodukter ifrån oss.

Läs noga igenom denna bruksanvisning och spara den som referensdokument under produktens livslängd.

Om produkten byter ägare skall också bruksanvisningen överlämnas till den nya användaren.

Svenska

Varningar om inbyggda ugnar

Det är mycket viktigt att bruksanvisningen hålls tillgänglig tillsammans med apparaten för framtida referens. Om apparaten säljs eller överlåts till en annan ägare, eller om du flyttar och låter apparaten vara kvar, se till att bruksanvisningen medföljer apparaten så att den nya ägaren kan studera hur apparaten fungerar och ta del av relevanta varningar. Dessa varningar är till för allas säkerhet. Du måste läsa dem noggrant innan du installerar eller använder apparaten.

Installation

• Allt installationsarbete måste utföras av en behörig elektriker eller annan kompetent person.
• Installationen och de initiala justeringarna av din ugn MÅSTE utföras av behörig personal enligt gällande bestämmelser. Specifika installationsanvisningar för installatören ges i denna bruksanvisning.

Under användningen

• Denna apparat är konstruerad enbart för tillagning av mat och får inte användas för några andra ändamål.
• Håll dig på avständ från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när du öppnar luckan.
• Det är farligt att ändra specifikationerna eller att modifiera produkten på något sätt.
• Ugnar blir mycket heta under användning och fortsätter att vara varma länge efteråt. Var försiktig och se till att du inte kommer åt värmeelementen inuti ugnen.
• Var noga med att alltid ställa alla reglage i "från"läge när ugnen inte skall användas.
• Av hygieniska skäl och säkerhetsskäl är det viktigt att denna apparat alltid hålls ren. Ansamling av fett och matrester kan orsaka brandtillbud.
• Klä aldrig någon del av ugnen med aluminiumfolie.
• Insatser (i förekomande fall) skall inte rengöras med något annat än tvållösning.
• Använd aldrig ånga eller ånggenererande maskiner för att rengöra ugnen.

• Vid rengöring av luckans glas får inga repande rengöringsmedel, svinto eller den gröna Scotch-Brite användas eftersom dessa kan ge repor i glaset.

• Innan du utför någon form av rengöring eller underhåll på ugnen, stäng alltid av ugnen, koppla bort den från elnätet och vänta tills den kallnat.

• Var noga med att sätta in hyllorna på rätt sätt.
• Denna ugn (även om den kopplas till en elektrisk spishäll) är tillverkad för att anslutas till en 1-fasig nätspänningsmatning på 230 V med neutral ledare.

Personersäkerhet

• Denna ugn är avsedd att användas av vuxna personer. Låt inte barn leka med ugnen eller dess reglage.
• Denna produkt är inte avsedd att använda av barn eller andra personer vars fysiska, känslomässiga eller mentala status eller brist på erfarenhet och kunskap förhindrar dem från att använda produkten säkert. Översikt eller instruktion av en ansvarig person är nödvändigt för att säkerställa säker användning av produkten.
• Barn måste alltid bevakas så att de inte kommer åt ugnens heta ytor eller kommer för nära ugnen när den används, eller innan den har kallnat efter användning.
• Under tillagning och grillning blir ugnsluckan och närliggande ytor mycket heta. Var noga med att hålla dina barn på säkert avständ från ugnen när den används. När du ansluter andra apparater till ett eluttag nära ugnen, se noga till att kablarna inte kommer i kontakt med ugnens heta ytor eller fastnar i ugnsluckan.

Teknisk hjälp

- Service på denna ugn får endast utföras av en auktoriserad serviceverkstad. Endast originalreservdelar får användas för reparationer.

- Du får inte under några omständigheter försöka reparera ugnen på egen hand. Reparationer som utförs av personer utan erfarenhet och utbildning kan orsaka personskador och allvarliga felfunktioner. Kontakta vår lokala serviceavdelning. Begär alltid att originalreservdelar skall användas för reparationer.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Vägledning till användning av bruksanvisningen

Anvisningar om hur en procedur skall utföras steg för steg

Råd och tips

Denna apparat uppfyller kraven enligt följande EG-direktiv:

• 2006/95 (Lågspänningsdirektiv),
• 89/336 (Direktiv om elektromagnetisk kompatibilitet),
• 93/68 (Allmänna direktiv) och påföljande ändringar.

TILLVERKARE:

ELECTROLUX HOME PRODUCTS ITALY S.p.A.

Viale Bologna 298

47100 FORLI (Italien)

Innehåll

Varningar om inbyggda ugnar 3

När ugnen har installerats 5

Beskrivning av apparaten 6

Elektrisk ugn 7

Råd och tips om ugnens användning 9

Tillagningstabeller 12

Rengöring och underhåll 14

Felsökning 17

Tekniska data 18

Anvisningar till installatören 19

Inbyggnad 20

Garanti/Kundtjänst 21

Europa-Garanti 22

När ugnen har installerats

Ta bort allt emballage, både utanpå och i spi- sen, innan du använder den.

När ugnen har installerats:

1. Ställ in termostaten på 250.

2. Ställ in funktionsväljaren på konventionell matlag-

1. Låt ugnen vara på utan mat i cirka 45 minuter.

2. Öppna ett fönster för att ventilera.

Det kan hända att du känner en obehaglig lukt från ugnen medan värmningen pågår. Detta är helt normalt och orsakas av rester från tillverkningen.

Upprepa ovanstående procedur för tillagningsfunktionerna med dubbel grill respektive fläkt.

När du är klar med ovanstående, låt ugnen kallna och rengör sedan ugsutrymmet med en mjuk trasa indränkt med varm tvållösning.

Innan du använder ugnen för matlagning, diska ugnens tillbehör noggrant.

För att öppna ugnsluckan, ta alltid tag i mitten av handtaget.

Beskrivning av apparaten

1. Kontrollpanel
2. Termostat
3. Övergripande kontrollampa
4. Kontrollampa för termostaten

5. Funktionsväljare

6. Grill

7. Ugnslampa
8. Varmluftsfläkt
9. Typskylt

Elektrisk ugn

Intryckbara reglage

Vissa modeller är försedda med intryckbara reglage. Dessa reglage kan tryckas in helt i kontrollpanelen så att de inte sticker ut när ugnen inte används.

Funktionsväljare och termostat

Med funktionsväljaren ställer du in önskad tillagningsfunktion och med termostaten ställer du in önskad temperatur.

0 FRÅN-läge

Ugnslampa - Denna belysning av ugsutrymmet kan tändas när som helst.

Konventionell tillagning - Värmen kommer från både det övre och det undre elementet, vilket ger en jämn uppvärmning i ugnen.

Övre värmeelement - Värmen kommer endast från det övre värmeelementet.

Undre värmeelement - Värmen kommer endast från det undre värmeelementet.

Endast inre grillelement - Kan användas för att grilla små matmängder.

Dubbel grill - Värmen kommer från hela grillelementet.

Tillagning med fläkt - Med denna funktion kan du rosta eller rosta och baka samtidigt på valfria hyllnivåer utan att aromerna blandas.

Upptining - Denna inställning använder du för att tina upp fryst mat.

Denna kontrollampa släcks när ugnen uppnår den inställda temperaturen och tänds sedan varje gång termostaten aktiveras för att stabilisera temperaturen.

Övergripande kontrollampa

Denna kontrollampa är tänd när ett eller fleravärmeelement är påslagna.

Säkerhetstermostat

För att undvika överhettning på grund av felaktig användning av ugnen, eller en defekt komponent, är ugnen utrustad med en säkerhetstermostat som vid behov kopplar bort strömmen. Ugnen återställs automatiskt när temperaturen har sjunkit till normala värden. Om termostaten utlöses p.g.a. att du använt ugnen på ett felaktigt sätt behöver du bara vänta en stund tills ugnen har kallnat. Sedan kan du använda ugnen igen. Om däremot termostaten utlöses p.g.a en defekt komponent skall du kontakta vår serviceavdelning.

Kylningsfläkt

Ugnen är utrustad med en kylfläkt som är avsedd att hålla panelen, vreden och ugnshandtaget svalt.

Kylfläkten slår till automatiskt när ugnen startas.

Varm luft blåser ut genom ventilationsgallret vid ugnsluckans handtag.

Kylfläkten stänger av när (efter avslutad matlagning) ugnsfunktionens vred är satt på AV (position 0).

Råd och tips om ugnens användning

Ha alltid ugnsluckan stängd när ugnen används för matlagning.

Ugnen är utrustad med ett exklusivt system som skapar en naturlig luftcirkulation och en konstant återcirkulation av ånga.

Detta system gör det möjligt att ångkoka maten och hålla rätterna mjuka inuti och knapriga utanpå. Dessutom reduceras tillagningstiden och energiförbrukningen till ett minimum. Under tillagningen kan ånga bildas som strömmar ut när ugnsluckan öppnas. Detta är helt normalt.

Obs! Håll dig på avstånd från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när luckan öppnas.

När mat värms upp bildas ånga, ungefär på samma sättsom när du kokar vatten. Ugnsventilerna släpper ut endel av ångan. Du bör ändå alltid hålla dig på avständfrån ugnen när du öppnar luckan för att släppa utöverflödig ånga och värme. Om ångan kommer i kontakt med kalla ytor utanför ugnen, till exempel en list, kommer den att kondenseras ochvattendroppar uppstår. Detta är helt normalt, och det utgöringet fel. Du undviker missfärgning genom att regelbundet torkabort kondens och spill från alla ytor.

Konventionell matlagning

Eftersom värmen kommer från både det övre och det undre elementet är det lämpligast att använda de mittre hyllnivåerna.

Om tillagningen kräver mer värme på ovansidan eller på undersidan väljer du nivå med hänsyn till detta.

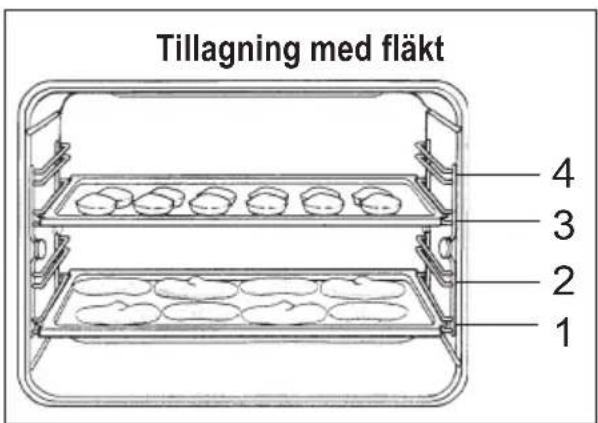

Tillagning med fläkt

Maten tillagas genom att förvärmd luft blåses runt inne i ugnen i en jämn ström via en fläkt som sitter i ugnens bakre vägg.

Värmen när härigenom snabbt och jämnt alla delar av ugsutrymmet, vilket gör att du samtidigt kan tillaga olika- typer av mat som placeras på olika hyllnivåer. Tillagning med fläkt säkerställer en snabb eliminering av fukt och den torrare miljö som härigenom skapas inne i ugnen bidrar till att förhindra att olika aromer och smaker blandas med varandra.

Möjligheten att laga mat på flera hyllnivåer innebär att du kan tillaga flera olika- rätter samtidigt och upp till tre

plåtar med kex/skorpor och minipizza, att ätas direkt eller för att frysas in.

Naturligtvis kan ugnen användas för tillagning på bara en hyllnivå. I så fall bör du använda någon av de nedre nivåerna så att du enklare kan hålla ett öga på hur tillagningen fortskrider.

Ugnen är också mycket lämplig för sterilisering av konserver, tillagning av frukt i sirap och för att torka svamp eller frukt.

Grillning

När du grillar kött eller fisk, sprid lite olja på maten och placera alltid maten på ugnsgallret. Nivån i ugnen beror på matens tjocklek.

Placera alltid långpannan, med lite vatten i, på den lägsta nivån för att undvika rökbildning och obehagliga lukter.

i Några tips

Baka kakor

Kakor kräver en måttlig temperatur (normalt mellan 150 °C och 200 °C). Dessutom måste ugnen förvärmas i cirka 10 minuter.

Ugnsluckan bör inte öppnas förrän åtminstone tre fjärdedelar av den inställda tillagningstiden har gått.

Normal mördeg bör tillagas i en form under två tredjedelar av den totala tiden och sedan garneras efter behov innan tillagningen avslutas.

Den återstående tillagningstiden beror naturligtvis på hur du garnerar (sylt, frukt, etc). Se till att degen eller kakmixen har rätt konsistens eftersom en alltför fuktig mix förlänger tillagningstiden i onödan. Rådegen eller mixen skall därför vara ganska svår att lossa från skeden eller spateln.

Om tre plåtar skall fyllas med kakor och mördegstårtor samtidigt är det lämpligt att sätta in en extra plåt mellan de två undre plåtarna.

Tillagning av kött och fisk

Kött som tillagas i ugnen bör väga minst ett kilo för att inte torka ut för mycket un-der tillagningen. Mycket magert rött kött som skall lättstekas, dvs. välstekt på utsidan men mycket saftig (blodig) inuti, kräver en hög tillagningstemperatur (200 °C - 250 °C).

Vitt kött, fågel och fisk kräver däremot en låg tillagningstemperatur (150 °C - 175 °C).

Såsingredienserna skall placeras meddetsamma på plåten endast om tillagningstiden är kort.

Vid längre tillagningstider bör ingredienserna tillsättas under den sista halvtimmen. Ett enkelt sätt att kontrollera om köttet är färdigt är att trycka på köttet med en sked. Om köttet inte ger efter under detta tryck är köttet färdigt att vändas. För rostbiff och köttskivor, som inuti skall ha en rödaktig färg, måste tillagningstiden vara kort.

Köttet kan tillagas på en bakplåt eller direkt på gallret då måste givetvis en långpanna placeras undertill för att samla upp saften.

Om du tillagar mycket fet mat, placera köttet direkt på

gallret och gallret ovanför långpannan för att inte smutsa ned ugnen.

När köttet är klart, låt det ligga i åtminstone 15 minuter innan du skär upp det så att inte köttsaften sipprar ut. För att undvika att det bildas för mycket rök i ugnen under rostning är det lämpligt att hälla lite vatten i långpannan och — för att förebygga ångbildning — tillsätta lite mer under tillagningen om vattnet torkar upp för mycket.

Före servering kan de olika rätterna hållas varma i ugnen med den lägsta temperaturen inställd.

Obs! - Placera aldrig några föremål direkt på ugnsbotten och täck inte ugnsbotten med aluminiumfolie under matlagningen eftersom detta kan skada ugnens emaljytor och maten du tillagar.

Placera alltid kokkärl, ugnformar och aluminiumfolie på något av ugnens hyllplan.

Obs! - Var försiktig när du sätter in och drar utgallret och långpannan så att inteugnsutrymmets emaljerade yta skadas.

Tillagningstider

Tillagningstiden varierar beroende på typen av mat, dess konsistens och dess volym. Vi rekommenderar att du är särskilt uppmärksam under dina första matlagningsexperiment med ugnen eftersom du här får värdefull erfarenhet av vilka resultat ugnen ger vid olika inställningar och maträtter.

Denna erfarenhet kan du sedan också använda för att justera de värden och inställningar som rekommenderas i tabellerna.

Tillagningstabeller

i Tillagningstiden inkluderar inte ugnens uppvärmningstid som är ca 10 minuter.

Traditionell matlagning och tillagning med fläkt

Vikt (g)	TYP AV MAT	Traditionellmatlagning		Ugnsfläkt		Tillag-ningstid(minuter)	ANMÄRKNING
		Nivå4321	Temp.°C	Nivå4321	Temp.°C
	KAKORVispad deg 2 170 2 (1 och 3)* 160 45 ~ 60 l kakformMördeg 2 170 2 (1 och 3)* 160 20 ~ 30 l kakformOstkaka på kärnmjölk 1 160 2 150 60 ~ 80 l kakformÄppelkaka 1 180 2 (1 och 3)* 170 40 ~ 60 l kakformStrudel 2 175 2 150 60 ~ 80Mördegsform med sylt 2 175 2 (1 och 3)* 160 30 ~ 40Fruktkaka 1 175 1 160 45 ~ 60 l brödformLätt sockerkaka 1 175 2 (1 och 3)* 160 30 ~ 40 l kakformJulkaka 1 170 1 160 40 ~ 60 l kakformRussinkaka 1 170 1 160 50 ~ 60 l brödformSmåkakor 2 175 2 (1 och 3)* 160 25 ~ 35 På bakplåtKex/skorpor 2 160 2 (1 och 3)* 150Maränger 2 100 2 (1 och 3)* 100Bullar 2 190 2 (1 och 3)* 180 12 ~ 20 På bakplåtPetit-chou 2 200 2 (1 och 3)* 190bröd och pizzaVitt bröd 1 190 2 18040 ~ 601-2 styckenRågbröd 1 190 1 18030 ~ 45I brödformSmåfranska 2 200 2 (1 och 3)* 17520 ~ 35Pizza 1 210 2 (1 och 3)* 190SuffleerPastasufflé 2 200 2 (1 och 3)* 175 40 ~ 50 l formGrönsakssufflé 2 200 2 (1 och 3)* 175 45 ~ 60 l formQuiche 1 200 2 (1 och 3)* 180 35 ~ 45 l formLasagne 2 180 2 160 45 ~ 60 l formCannelloni 2 200 2 175 40 ~ 55 l formKött
1000	Nötkött	2	190	2	175	50 ~ 70	På galler
1200	Griskött	2	180	2	175	100 ~ 130	På galler
1000	Kalvkött	2	190	2	175	90 ~ 120	På galler
1500	Engelsk rostbiff
1500	lättstekt	2	210	2	200	50 ~ 60	På galler
1500	medium	2	210	2	200	60 ~ 70	På galler
1500	välstekt	2	210	2	200	70 ~ 80	På galler
2000	Grisbog	2	180	2	170	120 ~ 150	Med svål
1200	Grislägg	2	180	2	160	100 ~ 120	2 delar
1200	Lamm	2	190	2	175	110 ~ 130	Lår
1000	Kyckling	2	190	2	175	60 ~ 80	Hel
4000	Kalkon	2	180	2	160	210 ~ 240	Hel
1500	Anka	2	175	2	160	120 ~ 150	Hel
3000	Gås	2	175	2	160	150 ~ 200	Hel
1200	Kanin	2	190	2	175	60 ~ 80	Skuren i bitar
1500	Hare	2	190	2	175	150 ~ 200	Skuren i bitar
800	Fasan	2	190	2	175	90 ~ 120	Hel
	Köttfärslimpa Fisk	2	180	2	160	40 ~ 60	I brödform
1200	Forell/havsruđa	2	190	2 (1 och 3)*	175	30 ~ 40	3-4 fiskar
1500	Tonfisk/lax	2	190	2 (1 och 3)*	175	25 ~ 35	4-6 filéer

(*) Om du behöver tillaga mer än en maträtt samtidigt rekommenderar vi att du placerar rättema på de nivåer som anges inom parentes.

i Tillagningstiden inkluderar inte ugnens uppvärmningstid som är ca 10 minuter.

Grilling -

TYP AV MAT	Mängd		Grilling			Tillagningstid (minuter)
	Delar	Vikt	Nivå	4321	Temp. °C	Över-sida	Under-sida
Köttskivor 4 800 3 250 12 ~ 15	12 ~ 14
Biffstek 4 600 3 250 10 ~ 12 6 ~ 8
Korv 8 — 3 250 12 ~ 15 10 ~ 12
Fläskkotletter 4 600 3 250	12 ~ 16	12 ~ 14
Kyckling (halvor)	2	1000	3		250	30 ~ 35	25 ~ 30
Kebab	4	—	3		250	10 ~ 15	10 ~ 12
Kyckling (bröst)	4 400	3 250 12 ~ 15	12 ~ 14
Hamburgare	6 600	3 250 10 ~ 15	8 ~ 10
Fisk (filéer)	4 400	3 250 12 ~ 14	10 ~ 12
Smörgåsar	4-6	—	3		250	5 ~ 7	—
Rostad bröd	4-6	—	3		250	2~4	2 ~ 3

De angivna ugnstemperaturerna är endast rekommendationer. Det kan vara nödvändigt att höja eller sänka denna temperatur för att erhålla ett önskvärt resultat.

Rengöring och underhåll

Stäng alltid av ugnen och låt den kallna innan du utför någon form av rengöring. Använd aldrig ånga eller ånggenererande maskiner för att rengöra ugnen.

Viktigt! Innan du rengör ugnen eller utför annat underhåll på den, var noga med att koppla loss den från eluttaget.

Rengör inte ugnen förrän den har kallnat. Rengör ugnens emaljytor med ljummet vatten och ett milt rengöringsmedel. Använd inga produkter med slipeffekt, såsom stålull, syror, etc, eftersom dessa skadar ugnens ytor. Skölj delar av rostfritt stål med vatten efter användning och torka dem med en mjuk trasa eller sämskskinn.

För envisa fläckar kan du använda ett vanligt rengöringsmedel utan slipeffekt eller någon produkt som är speciellt avsedd för rostfritt stål. Ett annat alternativ är att applicera en droppe het ättika. Använd bara hett vatten för att rengöra ugnsluckan om den är försedd med en skyddande glasskiva. Var noga med att inte använda grova trasor eller produkter som innehåller slipmedel.

Heta fruktsafter (från t.ex. citroner, stuvade katrinplommon och liknande) lämnar fläckar på ugnens emaljytor som är svåra att få bort. Vid rengöringen kan emaljens ytglans försämras, men ugnens funktion påverkas inte.

Rengör ugnen noggrant efter användning. Då är det enklare att få bort matrester- och andra partiklar så att dessa inte bränner fast nästa gång du använder ugnen.

Ta bort ugnsluckan

Var försiktig så att du inte skadar luckglaset. Små sprickor i kanterna kan leda till att hela rutan spricker efter några uppvärmningar.

Före rengöring av ugnsluckan, rekommenderar vi att den tas bort från ugnen.

Gör så här:

1. Öppna ugnsluckan helt.

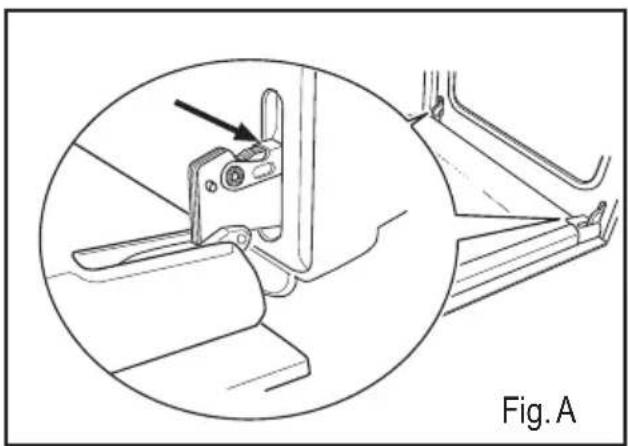

2. Se ugnsluckans gångjärn (Fig. A).
3. Lås upp och vrid de små spakarna på de två gångjärnen (Fig. B).
4. Ta tag i luckans vänstra och högra sida och för den sakta inåt i riktning mot ugnen, tills luckan är halvt stängd.
5. Lyft försiktigt av ugnsluckan från sitt fäste (Fig. C).
6. Placera den på ett stabilt underlag.

Ugnsluckans glas får endast rengöras med varmt vatten och en mjuk trasa. Efter rengöring, sätt tillbaka ugnsluckan genom att följa anvisningarna ovan, i omvänd ordningsföljd.

Rengör INTE ugnsluckan medan glasrutorna är varma. Om denna försiktighetsåtgärd inte följs kan glasrutorna gå sönder. Om glasrutorna skadas i kanterna eller får djupa repor försämras deras hållbarhet och de måste då bytas ut för att undvika risken för splittring. Kontakta vår lokala serviceavdelning för rådgivning.

Ugnsmodeller i rostfritt stål eller aluminium:

Vi rekommenderar att endast en våt svamp används för rengöringen av ugnsluckan. Torka sedan ugnsluckan torr med en mjuk trasa.

Använd aldrig stålull, syror eller frätande produkter för rengöringen. De kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel.

Pass på at läsemutrene sitter som de skal när du setter ovnsstigen på plass igjen.

Se till att strömmen är av innan ugnsbelysningen åtgärdas.

Ugnsbelysningens glödlampa ska uppfylla följande specifikationer:

a) Motständ mot temperaturer upp till 300°C;
b) Spänning: 230 V \~ 50 Hz;
c) Effekt: 15 W / 25 W;
d) Typ: E14.

För att byta glödlampa, gör så här (fig. 10):

1. Tryck in och vrid glaskåpan moturs.
2. Ta bort glödlampan.
3. Byt den mot en ny glödlampa.
4. Sätt tillbaka glaskåpan.
5. Slå på strömmen.

Om ugnen inte fungerar som den ska, kontrollera följande innan du kontaktar Electrolux lokala kundtjänst.

symptom	lösning
■ Ugnen startar inte.	◆Kontrollera att ugnens ledningsdragning är korrekt utförd och att nätspänningen är påslagen.
■ Kontrollampan för ugnstemperaturen tänds inte.	◆Ställ in termostaten på en temperatur,eller◆Ställ in funktionsväljaren på en tillagningsfunktion.
■ Ugnslampan tänds inte.	◆Ställ in funktionsväljaren på en tillagningsfunktion,eller◆Köp en ny lampa hos vår lokala kundtjänst och sätt i den i ugnen enligt instruktionerna i denna bruksanvisning.
■ Tillagningen går för fort eller för långsamt.	◆Studera innehållet i denna bruksanvisning, särskilt avsnittet “Råd och tips om ugnens användning”.
■ Ånga och kondens avsätts på maten och i ugnsutrymmet.	◆Låt inte kokkärlen stå kvar i ugnen mer än 15-20 minuter efter att tillagningen har avslutats.

Tekniska data

Inbyggnadsmått

Höjd 600 mm

Bredd 560 mm

Djup 550 mm

Mått ugnsutrymme

Höjd 335 mm

Bredd 395 mm

Djup 400 mm

Kapacitet 53 I

Total effekt (övre + undre) 1800 W

Grillelement enkelt 1650 W

dubbelt 2450 W

Värmeelement ugsnfläkt 2000 W

Ugnslampa 25 W

Konvektionsfläkt 25 W

Kylfläkt 25 W

Max. märkeffekt 2500 W

Termostatreglering: från 50 °C till 250 °C

Nätspänning (50 Hz) 230 V

Anvisningar till installatören

Instruktionerna i detta kapitel är speciellt avsedda för en behörig installatör med syfte att hjälpa denne utföra installationen av ugnen samt justeringar och underhåll på rätt sätt och i enlighet med alla gällande lagar och bestämmelser. Vi rekommenderar bestämt att allt installationsarbete för din ugn utförs av kvalificerad personal enligt gällande lagar och bestämmelser.

Elektrisk anslutning

Innan den elektriska anslutningen utförs, kontrollera att:

— Huvudsäkringen och elnätet i ditt hem klarar ugnens totala elektriska belastning (se typskylt).
— Elnätet har en effektiv jordförbindelse enligt gällande lagar och bestämmelser.
— Eluttaget eller huvudströmbrytaren som används för den elektriska anslutningen enkelt kan nås efter det att ugnen har byggts in.

Ugnen har en nätkabel med en standardkontakt som är dimensionerad för ugnens totala elektriska belastning enligt specifikationen på typskylten. Stickkontakten skall sättas i ett lämpligt eluttag. Om du behöver ansluta ugnen direkt till elnätet måste en huvudström-brytare installeras mellan ugnen och nätpännings-matningen. Strömbrytaren måste vara typgodkänd och dimensionerad för ugnens belastning, med ett avständ mellan kontakterna på max. 3 mm. Den gröngula jordledaren får inte avbrytas av huvudström-brytaren och den skall vara 2-3 cm längre än de övriga ledarna. Nätkabeln måste dras så att den inte i någon punkt kan uppnå en temperatur som är 50 °C högre än den omgivande temperaturen.

Följande kabeltyper är lämpliga som nätkablar med hänsyn till deras tvärsnittsarea: H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90) och H05 BB-F.

Anslutningsplint

Ugnen har en lätt åtkomlig anslutningsplint till vilken kablarna från en 1-fasig nätspänningsmatning på 230 volt skall kopplas.

Tillverkaren accepterar inget ansvar om dessa säkerhetsanvisningar inte följs.

Inbyggnad

För att säkerställa en korrekt funktion hos den inbyggda ugnen måste köksskåpet och utrymmet för ugnen ha lämpliga mått.

När ugnen installeras får det inte finnas något mellanrum på någon sida mellan ugnen och köksskåpet för att förhindra kontakt med ugnens spänningsförande delar.

Alla delar som utgör ett sådant skydd, inklusive paneler (om ugnen t.ex. installeras i ena änden av en köksbänk) måste förankras på ett sådant sätt att demontering inte kan ske utan verktyg.

Ugnen kan installeras med dess baksida och ena sidan mot en annan apparat eller vägg som är högre. Den andra sidan måste då vara vänd mot en panel eller apparat som har samma höjd.

Utrymmet för ugnen måste ha de mått som visas i Fig. B.

Inbyggnadsmått under bänk

Utrymmet för ugnen måste ha de mått som visas i Fig. C.

Infästning av ugnen i köksskåpet

1. Placera ugnen i utrymmet för ugnen.
2. Öppna ugnsluckan och skruva fast ugnen i kökskåpet genom att placera de fyra distanserna (se Fig.D - A) i hålen i ugnsamen ooch skruva sedan fast de fyra träskruvarna (se Fig. D - B).

Fig. A

Fig. B

Fig. C

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation. Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida [e-mail]

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig kontakta

Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.electrolux.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du på vår hemsida www.electrolux.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror och service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ......

Produktnummer ....

Serienummer ....

Inköpsdatum ....

Hur och när uppträder felet ?

För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar:

• Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren.
• Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till.
• Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare.
• Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål.
• Apparaten har installerats enligt alla gällande bestämmelser i det nya landet.

Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land.

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10A, LT 08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarłabași caddesi no : 35 Taksim İstanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
