ZGG65414CA - плита ZANUSSI - Бесплатное руководство пользователя

Марка	Zanussi
Модель	ZGG65414CA
Тип продукта	Встраиваемая газовая плита
Размеры варочной панели (Ш x Г)	594 мм x 510 мм
Размеры выреза (Ш x Г)	560 мм x 480 мм
Количество горелок	3
Быстрая горелка	3.0 кВт
Полубыстрая горелка	2.0 кВт
Вспомогательная горелка	1.0 кВт
Общая мощность (природный газ G20)	8 кВт
Общая мощность (СУГ G30/G31)	567 г/ч / 557 г/ч
Электропитание	230 В ~ 50 Гц
Категория газа	II2H3+
Газовое подключение	G 1/2
Класс прибора	3
Система зажигания	Электрическое зажигание с термопарой
Защитное устройство	Термопара безопасности (отключает газ, если пламя гаснет)
Материал поверхности	Нержавеющая сталь и эмаль
Материал горелок	Латунь (корона и крышка)
Подставки для посуды	В комплекте (рекомендуется ручная мойка)

Часто задаваемые вопросы - ZGG65414CA ZANUSSI

Как зажечь горелку?

Поверните ручку влево до максимального положения (☆) и нажмите. Удерживайте около 5 секунд, чтобы нагреть термопару. Отпустите и отрегулируйте пламя.

Что делать, если горелка не зажигается?

Проверьте, правильно ли установлены крышка и корона горелки. Подождите 1 минуту перед повторной попыткой. Если не работает, проверьте электропитание и предохранитель.

Как выключить горелку?

Поверните ручку в положение ● (выключено). Пламя гаснет немедленно.

Почему пламя гаснет сразу после зажигания?

Термопара недостаточно нагрелась. Удерживайте ручку нажатой примерно 5 секунд после зажигания, чтобы термопара активировалась.

Как правильно чистить варочную панель?

Используйте мягкую ткань с водой и нейтральным моющим средством. Избегайте абразивных средств, стальной мочалки или кислот. Не мойте подставки в посудомоечной машине. После чистки хорошо высушите.

Можно ли использовать любую посуду?

Используйте только устойчивую посуду с диаметром, соответствующим горелке. Ручки не должны выступать за край панели. Избегайте деформированной или неустойчивой посуды.

Каковы минимальные расстояния при установке?

Соблюдайте расстояния, указанные в руководстве. Прибор не должен устанавливаться рядом с дверями или окнами. Под ним должно быть пространство для циркуляции воздуха.

Что делать, если чувствуется запах газа?

Закройте газовый вентиль, не зажигайте пламя, проветрите помещение и немедленно свяжитесь с квалифицированным техником.

Как заменить форсунки для другого типа газа?

Снимите подставки, крышки и короны. С помощью ключа на 7 мм замените форсунки на подходящие для нового газа. См. техническую таблицу в руководстве. Также замените табличку с характеристиками.

На прибор распространяется гарантия?

Да, но визит техника может быть платным, если проблема вызвана неправильной установкой или ненадлежащим использованием. Используйте оригинальные запчасти.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZGG65414CA ZANUSSI

RU Инструкция по эксплуатации

UK Інструкція 30

Placa

Варочная панель

Варильна поверхня

USER MANUAL

ZGG65414

PT RU UA

ZANUSSI

Índice

Сведения по технике безопасности__	15
Указания по безопасности____	16
Описание изделия____	19
Ежедневное использование____	19
Полезные советы____	20

Уход и очистка ____	21
Поиск и устранение неисправностей _	22
Установка ____	24
Технические данные ____	27
Охрана окружающей среды ____	28

Право на изменения сохраняется.

Сведения по технике безопасности

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством. Производитель не несет ответственность за травмы и повреждения, полученные/вызванные неправильной установкой и эксплуатацией. Позаботьтесь о том, чтобы данное руководство было у Вас под рукой на протяжении всего срока службы прибора.

Безопасность детей и лиц с ограниченными возможностями

⚠️ ВНИМАНИЕ! Существует риск удушья, получения травм или стойких нарушений нетрудоспособности.

• Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность.
• Не позволяйте детям играть с прибором.
• Храните все упаковочные материалы вне досягаемости детей.
• Не подпускайте детей и домашних животных к прибору, когда он работает или остывает. Доступные для контакта части прибора сохраняют высокую температуру.
• Если прибор оснащен функцией «Защита от детей», рекомендуется включить эту функцию.
• Очистка и доступное пользователю техническое обслуживание не должно производиться детьми без присмотра.

Общие правила техники безопасности

• Прибор и его доступные для контакта части сильно нагреваются во время эксплуатации. Не прикасайтесь к нагревательным элементам.
• Не эксплуатируйте данный прибор с помощью внешнего таймера или отдельной системы дистанционного управления.
• Оставление на варочной панели продуктов, готовящихся на жире или масле, может представлять опасность и привести к пожару.
• Ни в коем случае не пытайтесь залить пламя водой; вместо этого выключите прибор и накройте пламя, например, крышкой или противопожарным одеялом.
• Не используйте варочные панели для хранения каких-либо предметов.
• Не используйте пароочистители для очистки прибора.
• Не следует класть на варочную поверхность металлические предметы, такие, как ножи, вилки, ложки и крышки, так как они могут нагреваться.

Указания по безопасности

Установка

ВНИМАНИЕ! Установка прибора

должна осуществляться только

квалифицированным персоналом!

• Удалите всю упаковку.
• Не устанавливайте и не подключайте прибор, если он имеет повреждения.
• Следуйте приложенным к прибору инструкциям по его установке.
• Выдерживайте минимально допустимые зазоры между соседними приборами и предметами мебели.
• Прибор имеет большой вес: не забывайте о мерах предосторожности при его

перемещении. Обязательно используйте защитные перчатки.

• Поверхности срезов столешницы необходимо покрыть герметиком во избежание их разбухания под воздействием влаги.
• Защитите днище прибора от пара и влаги.
• Не устанавливайте прибор возле дверей или под окнами. Это позволит избежать падения с прибора кухонной посуды при открывании двери или окна.
  • В случае установки прибора над выдвижными ящиками убедитесь, что между днищем прибора и верхним ящиком

имеется достаточное для вентиляции пространство.

- Дно прибора сильно нагревается. Рекомендуется разместить под прибором пожаробезопасную разделительную прокладку для предотвращения доступа прибору снизу.

Подключение к электросети

ВНИМАНИЕ! Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электриком.
• Прибор должен быть заземлен.
• Перед выполнением каких-либо операций по чистке прибора или по уходу за ним его следует отключить от сети электропитания.
• Используйте соответствующий электросетевой кабель.
• Не допускайте спутывания электропроводов.
• При подключении прибора к розеткам, расположенным на близком от него расстоянии, убедитесь, что сетевой шнур или вилка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.
• Убедитесь в правильности установки прибора. Неплотно зафиксированный сетевой шнур или вилка (если это применимо к данному прибору), которая неплотно держится в розетке, может привести к перегреву контактов.
• Позаботьтесь об установке защиты от поражения электрическим током.
• Сетевой шнур не должен быть туго натянут.
• Следите за тем, чтобы не повредить вилку (если это применимо к данному прибору) и сетевой кабель. Для замены сетевого кабеля обратитесь в сервисный центр или к электрику.
• Прибор должен быть подключен к электросети через устройство, позволяющее

отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать расстояние между разомкнутыми контактами не менее 3 мм.

- Следует использовать подходящие размыкающие устройства: предохранительные автоматические выключатели, плавкие предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), автоматы защиты от тока утечки и пускатели.

Подключение к газовой магистрали

• Все газовые подключения должны производиться квалифицированным специалистом.
• Убедитесь, что вокруг прибора имеется достаточная вентиляция.
• Данные о подводе газа приведены на табличке с техническими данными.
• Данный прибор не соединяется с вытяжным устройством, удаляющим продукты горения. Удостоверьтесь, что подключение прибора производится в соответствии с действующими правилами. Уделите особое внимание обеспечению надлежащей вентиляции.

Эксплуатация

ВНИМАНИЕ! Существует риск травмы, ожога или поражения

электрическим током.

• Используйте прибор в жилых помещениях.
• Не изменяйте параметры данного прибора.
• Не оставляйте прибор без присмотра во время его работы.
• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала вода.
• Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.
• После каждого использования выключайте конфорки.

- Не используйте прибор в качестве рабочей поверхности или подставки для каких-либо предметов.

ВНИМАНИЕ! Существует опасность возгорания или взрыва.

• При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Не допускайте присутствия открытого пламени и нагретых предметов при использовании для приготовления жиров и масел.
• Образуемые сильно нагретым маслом пары могут привести самопроизвольному возгоранию.
• Использованное масло может содержать остатки продуктов, что может привести к его возгоранию при более низких температурах по сравнению с маслом, которое используется в первый раз.
• Не кладите на прибор, рядом с ним или внутрь него легковоспламеняющиеся материалы или изделия, пропитанные легковоспламеняющимися веществами.

ВНИМАНИЕ! Существует риск повреждения прибора.

• Не ставьте на панель управления горячую кухонную посуду.
• Не позволяйте жидкости полностью выкипать из посуды.
• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.
• Не кладите на прибор алюминиевую фольгу.
• Не допускайте попадания на варочную панель едких жидкостей, например, уксуса, лимонного сока или средств для удаления накипи. Это может привести к появлению матовых пятен.
• Обеспечьте достаточную вентиляцию помещения, в котором установлен прибор.
• Удостоверьтесь, что вентиляционные отверстия не закрыты.
• Пользуйтесь только устойчивой посудой подходящей формы. Диаметр дна посу-

ды должен превышать размеры горелок. Существует опасность перегрева и повреждения стеклянной панели (если таковая имеется).

• Убедитесь, что пламя не гаснет при быстром повороте ручки из максимального в минимальное положение.
• Удостоверьтесь, что посуда размещена по центру зон нагрева и не выдается за края варочной панели.
• Используйте только принадлежности, поставляемые вместе с прибором.
• Не устанавливайте на горелку рассказатели пламени.

Уход и очистка

ВНИМАНИЕ! Существует риск повреждения прибора.

• Во избежание повреждения покрытия варочной панели производите его регулярную очичтку.
• Не используйте для очистки прибора подаваемую под давлением воду или пар.
• Не мойте горелки в посудомоечной машине.
• Протирайте прибор мягкой влажной тряпкой. Используйте только нейтральные моющие средства. Не используйте абразивные средства, царапающие губки, растворители или металлические предметы.

Утилизация

ВНИМАНИЕ! Существует опасность травмы или удушья.

• Для получения информации о том, как надлежит утилизировать данный прибор, обратитесь в местные муниципальные органы власти.
• Отключите прибор от электросети.
• Отрежьте и утилизируйте кабель электропитания.
• Расплющите наружные газовые трубы.

Сервис

- Для ремонта прибора обратитесь в сервисный центр. Мы рекомендуем исполь-

зовать только фирменные запасные ча- сти.

Описание изделия

Функциональные элементы варочной панели

1 Горелка для ускоренного приготовления
2 Горелка повышенной мощности
3 Вспомогательная горелка
4 Ручки управления

Ручки управления

Символ	Описание

Символ	Описание
	положение розжига / максимальной подачи газа
	минимальная подача газа

Ежедневное использование

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

Розжиг горелки

ВНИМАНИЕ! Будьте внимательны при использовании открытого огня на

кухне. Изготовитель не несет ответственности в случае неправильного обращения с огнем

Всегда зажигайте горелку перед тем, как ставить на нее посуду.

Включение горелки:

1. Поверните ручку управления против часовой стрелки в положение максимума ( ☆ ⚠ ) и нажмите на нее.

2. Удерживайте ручку управления нажатой приблизительно 5 секунд; это необходимо, чтобы термопара нагре-

лась. В противном случае подача газа будет прекращена.

1. Отрегулируйте пламя после того, как оно станет равномерным.

Если после нескольких попыток за- жечь горелку не удалось, проверьте правильность положения рассказателя и крышки горелки.

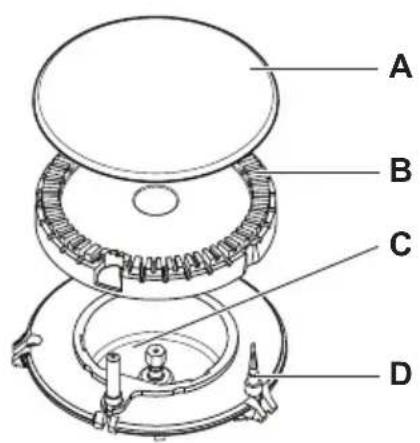

A) Крышка горелки
В) Рассекатель горелки
С) Свеча зажигания
D) Термопара

ВНИМАНИЕ! Не держите ручку управления нажатой более 15 секунд.

Если розжига горелки не происходит через 15 секунд, отпустите ручку управления, поверните ее в положение «Выкл» и

Полезные советы

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

Экономия энергии

• По возможности всегда накрывайте по- суду крышками.
• Как только жидкость начинает закипать, уменьшайте пламя горелки до самого низкого уровня, достаточного для кипе- ния жидкости.

Используйте только ту посуду, диаметр которой соответствует размерам конфорок.

Горелка	Диаметры посуды
Повышенной мощности	160 - 260 мм

попытайтесь снова разжечь горелку, подождав по меньшей мере 1 минуту.

ВАЖНО! При отсутствии электропитания можно зажигать горелку без помощи электроподжига; для этого поднесите к горелке источник огня, нажмите соответствующую ручку и поверните ее против часовой стрелки в положение максимальной подачи газа.

Если горелка случайно погаснет, установите соответствующую ручку управления в положение "Выкл" и попробуйте выполнить розжиг горелки снова как минимум через 1 минуту.
Электророзжиг может срабатывать автоматически при подаче электропитания на прибор после установки или восстановления электроснабжения. Это - нормальное явление.

Выключение горелки

Чтобы потушить пламя, поверните ручку на символ ●.

ВНИМАНИЕ! Всегда уменьшайте или гасите пламя перед тем, как снимать иду с горелки.

Горелка Диаметры посуды
Передняя горелка для ускоренного приготовления	120 - 180 мм
Задняя горелка для ускоренного приготовления	120 - 220 мм
Вспомогательная	80 - 180 мм

ВНИМАНИЕ! Нельзя ставить посуду на панель управления. Пламя может нагреть панель управления. Не ставьте одну кастрюлю или сковороду на две конфорки.

ВНИМАНИЕ! Следите, чтобы кастрюля не выступала за края варочной панели и стояла на горелке по центру – таким образом снижается расход газа и достигается максимальная устойчивость.

Не ставьте на конфорки неустойчивую или деформированную посуду. Это может привести к разбрызгиванию ее содержимого и возникновению несчастного случая.

ВНИМАНИЕ! Не рекомендуется использование рассказателей пламени.

Крышка (отдельный набор только для варочных панелей, рассчитанных на использование крышки)

• В закрытом состоянии крышка защищает прибор от пыли, а в открытом - улавливает брызги жира. Не используйте ее для других целей.
  • Всегда держите крышку в чистоте.
• Прежде чем закрыть крышку, убедитесь что прибор остыл.
• Стеклянные крышки могут раскалываться при нагревании.

Уход и очистка

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».
ВНИМАНИЕ! Перед каждой очисткой выключайте прибор и давайте ему остыть. Перед проведением технического обслуживания или чисткой прибора отсоедините его от сети электропитания.
ВНИМАНИЕ! Чистка прибора струей пара или очистителем высокого давления запрещена из соображений безопасности.
ВНИМАНИЕ! Не используйте абразивные средства, металлические мочалки или средства на основе кислот. Это может привести к повреждению прибора.
i Царапины или темные пятна на поверхности не влияют на работу прибора.

• Подставки для посуды снимаются, что позволяет легко проводить чистку варочной панели.
• Для очистки эмалированных элементов, крышки и рассказателя вымойте их водой с мылом и тщательно просушите перед установкой на место.
• Промойте элементы из нержавеющей стали водой, а затем вытрите их насухо мягкой тряпкой.
• Подставки для посуды нельзя мыть в посудомоечной машине. Необходимо мыть их вручную.
• При мойке подставок вручную будьте внимательны, когда их протираете, так как у них могут быть острые края. При необходимости удаляйте стойкие загрязнения с помощью чистящей пасты.
• Убедитесь в правильности установки подставок для посуды после очистки.

- Для того, чтобы горелки работали надлежащим образом, стержни подставок для посуды должны располагаться в центре горелки.

- Чтобы не повредить варочную панель, будьте внимательны при установке подставок для посуды.

После чистки вытрите прибор насухо мягкой тканью.

Удаление загрязнений:

1. – Удалить немедленно: расплавленную пластмассу, полиэтиленовую пленку и пищевые продукты, содержащие сахар.

2. Выключите устройство и дайте ему остыть, прежде, чем очищать от: известковых отложений, водяных разводов, пятен жира, блестящих обесцвеченных пятен. Используйте для очистки специальное средство, предназначенное для данной поверхности.

3. Чистить прибор следует влажной тканью с небольшим количеством моющего средства.

4. По окончании очистки насухо вытри- те прибор чистой тканью.

Под воздействием высокой температуры нержавеющая сталь может потускнеть. Поэтому запрещается использовать для приготовления пищи глиняную или керамическую посуду, а также чугунные подставки. Чтобы предотвратить повреждение верхней части варочной панели во время эксплуатации, не используйте алюминиевую фольгу.

Очистка свечи зажигания

Электрический розжиг выполняется с помощью керамической свечи зажигания и металлического электрода. Содержите эти детали в чистоте для предотвращения трудностей с розжигом, а также проверяйте, чтобы отверстия в рассекателе пламени горелки не были засорены.

Периодическое техобслуживание

Периодически обращайтесь в местный авторизованный сервисный центр для проверки состояния трубы подачи газа и редуктора, если таковым оборудована ваша варочная панель.

Поиск и устранение неисправностей

Неисправность	Возможная причина	Способ устранения
При розжиге газа отсутствует искра	Отсутствует электропитание	Убедитесь в том, что прибор подключен к электросети и электроэнергия подается.Проверьте предохранитель. Если предохранитель сработает повторно, обратитесь к квалифицированному элек-трику.
	Крышка и рассекатель го-релки установлены неровно	Убедитесь, что крышка и рассекатель горелки устано-влены правильно.
Пламя гаснет сразу после розжига	• Термопара недостаточно нагрелась	• После появления пламени удерживайте ручку нажатой около 5 секунд.
Газ неравномерно горит по окружности горелки	• Рассекатель горелки засорен остатками пищи	• Убедитесь, что инжектор не засорен, а в рассекателе горелки нет остатков пищи.

В случае неисправности сначала попытайтесь самостоятельно найти решение проблемы. Если вам не удалось самостоятельно устранить неисправность, обращайтесь к продавцу или в местный авторизованный сервисный центр.

Если прибор эксплуатировался неправильно или установка была выполнена не сертифицированным специалистом, посещение техника сервисного центра или поставщика может оказаться платным даже во время гарантийного срока.

Чтобы быстро получить надлежащую помощь, необходимо предоставить

следующие данные. Они приведены на табличке с техническими данными.

• Название модели ......
  • Номер изделия (PNC) ......
• Серийный номер (S.N.) ......

Следует использовать только оригинальные запасные части. Их можно приобрести в сервисном центре и авторизованных магазинах запчастей.

Наклейки, вложенные в пакет с принадлежностями

Приклейте самоклеющиеся наклейки, как указано ниже:

1 Приклеить на гарантийный талон и отправить
2 Приклеить на гарантийный талон и сохранить

3 Приклеить на инструкцию по эксплуатации

ВНИМАНИЕ! См. Главу «Сведения по технике безопасности».

ВНИМАНИЕ! Следующие указания по установке, подключению и

техобслуживанию относятся к операциям, которые должны выполняться только квалифицированными специалистами в соответствии с действующими стандартами и местными нормами.

Подключение к газовой магистрали

Используйте жесткие трубы или гибкий шланг из нержавеющей стали, соответствующий действующим нормам. При использовании гибких металлических шлангов следите за тем, чтобы они не касались подвижных частей и не передавливались. Принимайте такие же меры предосторожности при сборке варочной панели в одно целое с духовым шкафом.

ВАЖНО! Убедитесь, что давление

подвода газа соответствует рекомендуемым величинам. Регулируемое колено крепится к трубе газовой магистрали с помощью гайки G 1/2 дюйма. Закрутите все детали, не затягивая их, поверните колено в нужном направлении и затяните все резьбовые соединения.

A) Вывод трубы с гайкой

В) Прокладка

С) Коленчатая труба

Сжиженный газ: используйте резиновый трубодержатель. Всегда устанавливайте прокладку. Затем приступите к подключению к линии подачи газа. Гибкая подводка может использоваться, только если:

– ее температура не будет превышать комнатную более, чем на 30°C;
– ее длина не превышает 1500 мм;
– она не имеет сужений;
– она не натянута и не перекручена;
– она не касается острых кромок или углов;
– ее можно легко осмотреть, чтобы проверить ее состояние.

Контроль сохранности гибкого шланга включает в себя следующую проверку:

– отсутствие трещин, порезов, следов горения, как на концах, так и по всей его длине;
– материал шланга не стал жестким, а сохранил свою нормальную эластичность;
– на хомутах крепления отсутствует ржавчина;
– срок годности шланга не истек.
В случае обнаружения одного или нескольких дефектов не ремонтируйте шланг, а замените его.

ВАЖНО! После завершения установки убедитесь, что трубные соединения абсолютно герметичны. Используйте для проверки мыльный раствор. Запрещается использовать пламя!

Замена инжекторов

1. Снимите подставки для посуды.
2. Снимите крышки и рассказатели пламени горелок.
3. С помощью торцевого ключа на 7 мм отвинтите инжекторы и замените их соответствующими типу используемого газа (см. таблицу в разделе «Технические данные»).
4. Установите все детали на место, выполнив вышеописанную процедуру в обратном порядке.
5. Замените табличку с техническими данными (размещенную вблизи трубы подвода газа) табличкой, соответствующей новому типу используемого

газа. Эта табличка находится в пакете с принадлежностями, поставляемыми вместе с прибором.

Если давление подачи газа нестабильно или отличается от необходимого давления, на трубу подачи газа следует установить соответствующий редуктор.

Регулировка минимального уровня пламени

Для установки минимального уровня пламени выполните следующие действия:

1. Зажгите горелку.
2. Поверните ручку в положение, соответствующее минимальному пламени.
3. Снимите ручку управления.

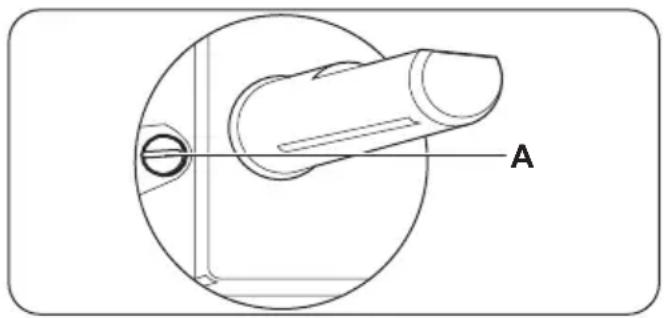

4. Тонкой отверткой отрегулируйте положение винта обводного клапана.

A) Винт обводного клапана

• При переходе с природного газа G20 20 мбар (или природного газа G20 13 мбар ^1) ) на сжиженный газ закрутите винт обводного клапана до упора.
• При переходе с сжиженного на природный газ G20 давлением 20 мбар открытите винт обводного клапана приблизительно на 1/4 оборота.
• При переходе с природного газа G20 давлением 20 мбар на природный G20 газ давлением 13 мбар ^1) открытите винт обводного клапана примерно на 1/4 оборота.
• При переходе с сжиженного на природный газ G20 давлением 13 мбар ^1) открытите винт обводного клапана примерно на 1/2 оборота.

- При переходе с природного газа G20 давлением 13 мбар ^1) на природный газ G20 давлением 20 мбар закрутите винт обводного клапана примерно на 1/4 оборота.

ВНИМАНИЕ! Убедитесь, что пламя не гаснет при быстром повороте ручки из максимального в минимальное положение.

Подключение к электросети

• Проверьте, чтобы напряжение и тип электропитания, указанные на табличке с техническими характеристиками, соответствовали напряжению и типу электропитания в местной электросети.
• В комплект поставки прибора входит сетевой кабель. Его следует оборудовать вилкой, соответствующей нагрузке, указанной на табличке с техническими данными. Убедитесь, что вилка вставлена в нужную розетку.
• Включайте прибор только в установленную надлежащим образом электророзетку с защитным контактом.
• Убедитесь, что после установки имеется доступ к вилке.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за саму вилку.
• В случае подключения прибора через удлинитель, переходник или тройник - существует опасность возгорания. Позаботьтесь о том, чтобы подключение заземления соответствовало действующим нормам и правилам.
• На всем протяжении сетевого кабеля ни один из его участков не должен подвергаться нагреву более 90°C.

Убедитесь, что синий нейтральный провод подключен к клеммной колодке с буквой «N». Подключите коричневый (или черный) фазовый провод к контакту клеммной колодки с буквой «L». Фазовый провод всегда должен быть подключен.

Замена сетевого шнура

При замене сетевого шнура используйте только специальный кабель типа H05V2V2-F T90 или эквивалентный ему. Удостоверьтесь, что провод имеет сечение, допускающее его использование при данном напряжении и рабочей температу-ре. Желто-зеленый провод заземления должен быть примерно на 2 см длиннее коричневого (или черного) провода, идущего на фазу.

Встраивание

A) идущая в комплекте герметизирующая прокладка

A) идущая в комплекте герметизирующая прокладка

В) идущие в комплекте крепежные скобы

Возможности встраивания

Кухонный шкаф с дверцей

Панель, установленная под варочной панелью, должна легко сниматься для обеспечения доступа к узлам, нуждающимся в техническом обслуживании.

a) Съемная панель

b) Пространство для подключения проводов

Кухонный шкаф с духовым шкафом

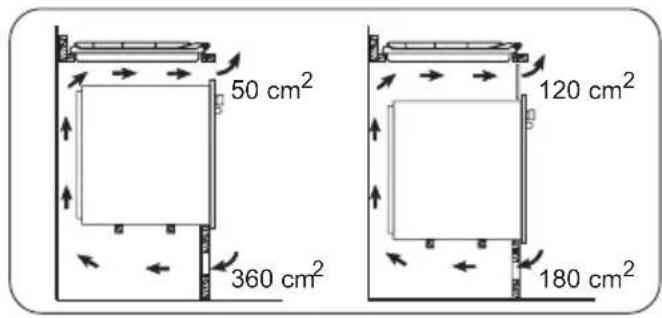

Размеры ниши под варочную панель должны соответствовать указанным. В кухонном шкафу должны быть предусмотрены вентиляционные отверстия для постоянного притока воздуха. Из соображений безопасности, а также для упрощения процедуры извлечения духового шкафа из шкафа, электрические соединения для варочной панели и духового шкафа должны быть выполнены раздельно.

Размеры варочной панели

Ширина: 594 мм

Длина: 510 мм

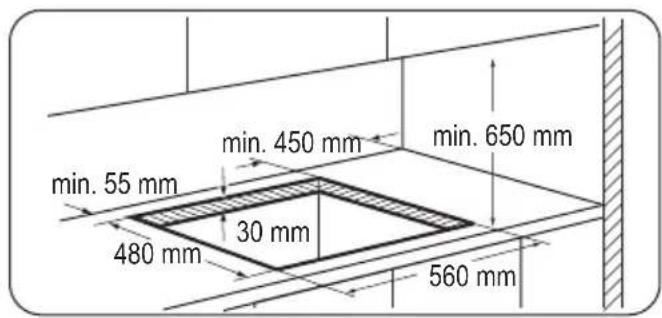

Размеры выреза для варочной поверхности

Ширина: 560 мм

Длина: 480 мм

Тепловая мощность

Горелка повышенной мощности	3.0 кВт
Горелка для ускоренного приготовления:	2.0 кВт
Вспомогательная горелка:	1.0 кВт
ОБЩАЯ МОЩНОСТЬ:	G20 (2H) 20 мбар = 8.0 кВтG30/G31 (3B/P) 30/30 мбар = 567 г/часG20 (2H) 13 мбар = 8 кВт только для России
Электропитание:	230 В ~ 50 Гц
Категория: II2H3B/P
Подключение к газовой магистрали:	G 1/2"
Подвод газа:	G20 (2H) 20 мбар
Класс прибора: 3

Диаметры обводных клапанов

Горелка Диаметр обводного клапана в 1/100 мм		Горелка Диаметр обводного клапана в 1/100 мм
Вспомогательная	28	Повышенной мощности	42
Ускоренного приготовления	32

Газовые горелки

ГОРЕЛКА	ОБЫЧНАЯ МОЩ-НОСТЬ		ПОНИ-ЖЕННАЯ МОЩ-НОСТЬ	ОБЫЧНАЯ МОЩНОСТЬ
	кВт	кВт		ПРИРОДНЫЙ ГАЗ G20 (2H) 20 мбар		Сжиженный газ (Бутан/Пропан) G30/G31 (3B/P) 30/30 мбар
				инж. 1/100 мм	m^3/час	инж. 1/100 мм	G30 G31 г/час	г/час
Вспомогательная	1.0	0.33	70	0.095	50	73	71
Ускоренного приготовления	2.0	0.45	96	0.190	71	145	143
Повышенной мощности	3.0 (природный газ)2.8 (сжиженный газ)		0.75	119	0.286	86	204	200

Газовые горелки G20 13 мбар - только для России

ГОРЕЛКА ОБЫЧНАЯМОЩНОСТЬ		ПОНИЖЕННАЯМОЩНОСТЬ		ОБЫЧНАЯ МОЩНОСТЬПРИРОДНЫЙ ГАЗG20 (2H) 13 мбар
	кВт	кВт	инж. 100/мм	м^3/час
Вспомогательная	0.9	0.33	80	0.095
Ускоренногоприготовления	1.4	0.45	105	0.148
Повышенноймощности	1.9	0.75	120	0.201

Охрана окружающей среды

Символ на изделии или на его упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной

информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

Упаковочные материалы

Упаковка изготовлена из экологичных материалов и может быть повторно переработана. На пластмассовых деталях

указан материал, из которого они изготовлены: >PE< (полиэтилен), >PS< (полистирол) и т.п. Упаковочные материалы следует выбрасывать как бытовые отходы в соответствующие контейнеры местных служб по утилизации отходов.

ME10

Дата производства данного изделия указана в серийном номере (serial number), где первая цифра номера соответствует последней цифре года производства, вторая и третья цифры номера – порядковому номеру недели. Например, серийный номер 11012345 означает, что изделие произведено на десятой неделе 2011 года.

Зміст
