ZGG65414CA - Fogão ZANUSSI - Manual de utilização gratuito

Marca	Zanussi
Modelo	ZGG65414CA
Tipo de produto	Fogão a gás de encastre
Dimensões da placa (L x P)	594 mm x 510 mm
Dimensões da cavidade (L x P)	560 mm x 480 mm
Número de queimadores	3
Queimador rápido	3.0 kW
Queimador semi-rápido	2.0 kW
Queimador auxiliar	1.0 kW
Potência total (Gás natural G20)	8 kW
Potência total (GPL G30/G31)	567 g/h / 557 g/h
Alimentação elétrica	230 V ~ 50 Hz
Categoria de gás	II2H3+
Ligação de gás	G 1/2
Classe do aparelho	3
Sistema de ignição	Ignição elétrica com termopar
Dispositivo de segurança	Termopar de segurança (desliga o gás se a chama apagar)
Material da superfície	Aço inoxidável e esmalte
Material dos queimadores	Latão (coroa e tampa)
Suportes para panelas	Incluídos (lavagem manual recomendada)

Perguntas frequentes - ZGG65414CA ZANUSSI

Como acender um queimador?

Rode o botão para a esquerda para a posição máxima (☆) e pressione. Mantenha pressionado por cerca de 5 segundos para aquecer o termopar. Solte e ajuste a chama.

O que fazer se o queimador não acender?

Verifique se a tampa e a coroa do queimador estão corretamente colocadas. Aguarde 1 minuto antes de tentar novamente. Se falhar, verifique a alimentação elétrica e o fusível.

Como desligar o queimador?

Rode o botão para a posição ● (desligado). A chama apaga-se imediatamente.

Por que a chama se apaga imediatamente após acender?

O termopar não aqueceu o suficiente. Mantenha o botão pressionado por aproximadamente 5 segundos após acender para garantir que o termopar ative.

Como limpar a placa corretamente?

Use um pano macio com água e detergente neutro. Evite produtos abrasivos, palha de aço ou ácidos. Não use máquina de lavar loiça para os suportes. Seque bem após a limpeza.

Posso utilizar qualquer tipo de panela?

Use apenas panelas estáveis com diâmetro adequado ao queimador. As pegas não devem ultrapassar a extremidade da placa. Evite panelas deformadas ou instáveis.

Quais as distâncias mínimas de instalação?

Respeite as distâncias indicadas no manual. O aparelho não deve ser instalado perto de portas ou janelas. Deve haver espaço para circulação de ar por baixo.

O que fazer se sentir cheiro a gás?

Feche a válvula de gás, não acenda nenhuma chama, ventile o ambiente e contacte um técnico qualificado imediatamente.

Como substituir os injectores para outro tipo de gás?

Remova suportes, tampas e coroas. Com uma chave de 7 mm, troque os injectores pelos adequados ao novo gás. Consulte a tabela técnica no manual. Substitua também a placa de características.

O aparelho tem garantia?

Sim, mas a visita do técnico pode não ser gratuita se o problema for devido a instalação incorreta ou uso inadequado. Utilize peças originais.

MANUAL DE UTILIZADOR ZGG65414CA ZANUSSI

PT Manual de instruções 2

Informações de segurança	2
Instruções de segurança	3
Descrição do produto	5
Utilização diária	6
Sugestões e conselhos úteis	7

Manutenção e limpeza	8
Resolução de problemas	9
Instalação	10
Informação técnica	13
Preocupações ambientais	14

Sujeito a alterações sem aviso prévio.

Informações de segurança

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes da instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

Segurança para crianças e pessoas vulneráveis

Advertência Risco de asfixia, ferimentos ou incapacidade permanente.

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se forem supervisionadas por um adulto que seja responsável pela sua segurança.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis estão quentes.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.
• A limpeza e a manutenção básica não devem ser efectuadas por crianças sem supervisão.

Segurança geral

• O aparelho fica quente durante a utilização. Não toque nos aquecimentos.
• Não utilize o aparelho com um temporizador externo ou um sistema de controlo remoto separado.
• Deixar alimentos com gorduras ou óleos na placa, sem vigilância, pode ser perigoso e provocar um incêndio.
• Nunca tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas com uma tampa de tacho ou manta de incêndio.
• Não coloque objectos sobre as zonas de cozedura.
• Não use uma máquina de limpar a vapor para limpar o aparelho.
• Os objectos metálicos como facas, garfos, colheres e tampas não devem ser colocados na superfície da placa, uma vez que podem ficar quentes.

Instruções de segurança

Instalação

Advertência A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.

• Remova toda a embalagem.
• Não instale nem utilize o aparelho se este estiver danificado.
• Cumpra as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado quando deslocar o aparelho porque é pesado. Use sempre luvas de protecção.
• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.

• Proteja a parte inferior do aparelho contra vapor e humidade.

• Não instale o aparelho ao lado de uma porta ou debaixo de uma janela. Isso evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.

• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.
• A parte inferior do aparelho pode ficar quente. Recomendamos a instalação de um painel de separação não combustível debaixo do aparelho para evitar o acesso à parte inferior.

Ligação eléctrica

Advertência Risco de incêndio e choque eléctrico.

- Todas as ligações eléctricas têm de ser efectuadas por um electricista qualificado.

- O aparelho tem de ficar ligado à terra.

• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente eléctrica.
• Utilize um cabo de alimentação eléctrica adequado.
• Não permita que o cabo de alimentação fique enredado.
• Certifique-se de que o cabo e a ficha de alimentação (se aplicável) não entram em contacto com o aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada.
• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.
• Certifique-se de que a protecção contra choque é instalada.
• Utilize a braçadeira de fixação para libertar tensão do cabo.
• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte a Assistência Técnica ou um electricista para substituir o cabo de alimentação se estiver danificado.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.
• Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.

Ligação do gás

• Todas as ligações de gás devem ser efectuadas por uma pessoa qualificada.
• Certifique-se de que existe circulação de ar em torno do aparelho.
• A informação relativa ao fornecimento de gás encontra-se na placa de características.
• Este aparelho não está ligado a um dispositivo de evacuação de produtos de combustão. Certifique-se de que o aparelho é ligado em

conformidade com os regulamentos de instalação em vigor. Tenha em atenção os requisitos para uma ventilação adequada.

Utilização

Advertência Risco de ferimentos, queimaduras ou choque eléctrico.

• Utilize este aparelho apenas em ambiente doméstico.
• Não altere as especificações deste aparelho.
• Não deixe o aparelho a funcionar sem vigilância.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Não coloque talheres ou tampas de panelas sobre as zonas de cozedura. Ficam quentes.
• Desligue (off) a zona de cozedura após cada utilização.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.

Advertência Risco de incêndio ou explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objectos aquecidos afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.
• Os vapores que o óleo muito quente liberta podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo usado pela primeira vez.
• Não coloque produtos inflamáveis, ou objectos molhados com produtos inflamáveis, no interior, ao lado ou em cima do aparelho.

Advertência Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.
• Não deixe que nenhum tacho ferva até ficar sem água.
• Não active zonas de cozedura com um tacho vazio ou sem tacho.

• Não coloque folha de alumínio no aparelho.

• Não permita que líquidos ácidos, como vina-gre, sumo de limão ou agente anticalcário, entrem em contacto com a placa. Isso provoca manchas baças.

• Providencie boa ventilação na cozinha onde o aparelho fica instalado.
• Certifique-se de que as aberturas de ventilação não ficam bloqueadas.
• Utilize apenas tachos e panelas estáveis, com forma correcta e diâmetro superior às dimensões dos queimadores. Existe o risco de sobreaquecimento e ruptura da placa de vidro (se aplicável).
• Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do máximo para a posição do mínimo.
• Certifique-se de que os tachos ficam centra-dos nos anéis e que não ficam salientes sobre a mesa de trabalho.
• Utilize apenas os acessórios fornecidos com o aparelho.
• Não instale um difusor de chama sobre um queimador.

Manutenção e limpeza

Advertência Risco de danos no aparelho.

- Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.

• Não utilize jactos de água ou vapor para limpar o aparelho.
• Não lave os queimadores na máquina de lavar loiça.
• Limpe o aparelho com um pano macio e hú-mido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

Eliminação

Advertência Risco de ferimentos e asfixia.

• Contacte a sua autoridade municipal para mais informações sobre a forma como eliminar o aparelho correctamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica e elimine-o.
• Achate os tubos de gás externos.

Assistência Técnica

- Contacte a Assistência Técnica se for necessário reparar o aparelho. Recomendamos que utilize apenas peças originais.

Descrição do produto

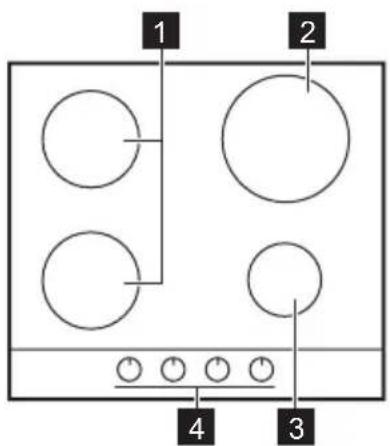

Disposição da mesa de trabalho

1 Queimador semi-rápido
2 Queimador rápido
3 Queimador auxiliar
4 Botões de comando

Botões de comando

Símbolo Descrição

sem fornecimento de gás / posição desligado

Símbolo Descrição

posição de ignição / fornecimento máximo de gás

fornecimento mínimo de gás

Utilização diária

Advertência Consulte os capítulos relativos à segurança.

Ignição do queimador

Advertência Seja extremamente cuidadoso aquando da utilização de

chama aberta no ambiente da cozinha. O fabricante declina qualquer responsabilidade em caso de utilização incorrecta da chama.

Acenda o queimador sempre antes de colocar o tacho.

Para acender o queimador:

1. Rode o botão de comando para a esquerda para a posição do nível máximo ( ☆ ⏻ ) e pressione-o.

2. Mantenha o botão de controlo pressionado durante aproximadamente 5 segundos; tal irá permitir o aquecimento do termopar. Caso contrário, o fornecimento de gás será interrompido.

3. Regule a chama após a regularização da mesma.

Se, após algumas tentativas, o queimador não acender, verifique se a coroa e a resiva tampa estão nas posições correctas.

A) Tampa do queimador

B) Coroa do queimador

C) Ignição

D) Termóstato

Advertência Não mantenha o botão de comando pressionado por mais de 15 undos.

Se o queimador não acender após 15 segundos, solte o botão de comando, rode-o para a posição off (desligado) e aguarde no mínimo 1 minuto antes de tentar acender novamente o queimador.

Importante Na ausência de electricidade, é possível acender o queimador sem o dispositivo eléctrico. Neste caso, aproxime uma chama do queimador, pressione o respectivo botão e rode-o para a esquerda para a posição de libertação máxima de gás.

Se o queimador se apagar acidentalmente, rode o botão de comando para a posição de desligado e aguarde no mínimo 1 minuto antes de tentar acender o queimador novamente.
A ignição pode iniciar-se automaticamente ao ligar a rede eléctrica, após a instalação ou após um corte de energia. Isto é normal.

Sugestões e conselhos úteis

Advertência Consulte os capítulos relativos à segurança.

Poupança de energia

• Sempre que possível, coloque as tampas nas panelas.
• Quando o líquido começa a ferver, reduza a chama para cozinhar em lume brando.

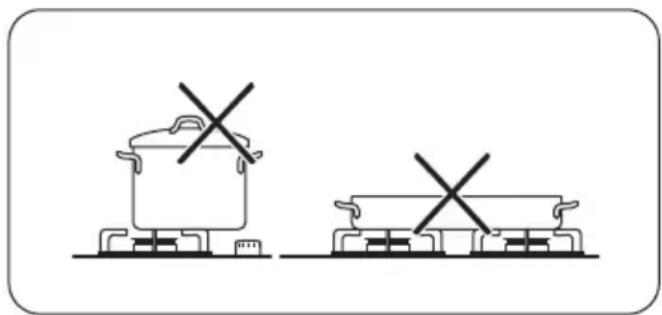

  Utilize apenas tachos com diâmetro adequado às dimensões dos queimadores.

Advertência Os tachos não devem alcançar a zona de comando. As chamas eriam aquecer a zona de comando. coloque a mesma panela sobre dois madores.

Desligar o queimador

Para apagar a chama, rode o botão para o símbolo ●.

Advertência Reduza sempre a chama ou apague-a antes de retirar as panelas do mador.

Advertência Certifique-se de que as pegas dos tachos não ultrapassam a emidade dianteira da placa e de que os os estão posicionados centralmente nos s, de forma a conseguir estabilidade ma e uma redução do consumo de gás.

Não coloque tachos instáveis ou deformados nos anéis, para evitar que sejam derramados líquidos ou haja ferimentos.

Advertência Não é recomendável utilizar difusores de chamas.

Tampa (kit separado só para placas adequadas)

• A tampa protege o aparelho contra o pó quando está fechada e recolhe salpicos de gordura quando está aberta. Não a utilize para outras funções.
• Mantenha a tampa sempre limpa.
• Certifique-se de que o aparelho arrefece antes de fechar a tampa.
• As tampas de vidro podem estalar quando estão quentes.

Advertência Consulte os capítulos relativos à segurança.

Advertência Desligue o aparelho e deixe-o arrefecer antes de o limpar. Desligue o aparelho da alimentação eléctrica antes de executar qualquer trabalho de limpeza ou manutenção.

Advertência Por motivos de segurança, não limpe o aparelho com aparelhos de limpeza a vapor ou agentes de limpeza de alta pressão.

Advertência Não utilize produtos de limpeza abrasivos, palha de aço ou ácidos. Podem danificar o aparelho.

Riscos ou manchas escuras na superfície não afectam o funcionamento do aparelho.

- Pode remover os suportes para panelas para limpar facilmente a placa.

- Para limpar as partes esmaltadas, a tampa e a coroa, lave-as com água e detergente e seque-as cuidadosamente antes de voltar a colocá-las.

- Limpe as peças de aço inoxidável com água e seque com um pano macio.

- Os suportes para panelas não são resistentes à máquina de lavar loiça. É necessário lavá-los à mão.

- Quando lavar os suportes para panelas à mão, tenha cuidado quando os secar porque o processo de aplicação do esmalte pode deixar extremidades pouco polidas. Se necessário, remova as manchas difíceis com um produto de limpeza em pasta.

- Certifique-se de que posiciona os suportes para panelas correctamente após a limpeza.

- Para que os queimadores funcionem correctamente, certifique-se de que os braços dos suportes para panelas se encontram no centro do queimador.

- Tenha muito cuidado quando substituir os suportes para panelas, para evitar danos na superfície da placa.

Após a limpeza, seque o aparelho com um pa- no macio.

Remoção de sujidades:

- Desligue o aparelho e deixe-o arrefecer antes de limpar: manchas de calcário, de água, salpicos de gordura, descolorações metálicas brilhantes. Utilize um agente de limpeza especial adequado à superfície da placa.

1. Limpe o aparelho com um pano húmido e um pouco de detergente.

2. No final, seque o aparelho com um pa- no limpo.

O aço inoxidável pode escurecer quando sobreaquecido. Consequentemente, não deve cozinhar utilizando tachos de barro, panelas de terracota ou chapas de ferro fundido. Não utilize folha de alumínio para evitar danos na superfície durante o funcionamento.

Esta funcionalidade é obtida através de uma vela cerâmica de ignição com um eléctrodo de metal. Mantenha estes componentes bem limpos para evitar dificuldades ao ligar e verifique se os orifícios da coroa do queimador não estão obstruídos.

Manutenção periódica

Entre em contacto periodicamente com o seu centro de assistência local para verificar as

condições do tubo de fornecimento de gás e do regulador de pressão, se instalado.

Resolução de problemas

Problema Possível causa Solução
Não existe faísca quando acende o gás.	▪ Não existe alimentação eléctrica.	▪ Certifique-se de que a unidade está ligada e de que a alimentação eléctrica está activa.▪ Verifique o fusível. Se o fusível se soltar mais do que uma vez, contacte um electricista qualificado.
▪ A tampa e a coroa do queima- dor não estão bem colocadas.		▪ Certifique-se de que a tampa e a coroa do queimador estão nas posições correctas.
A chama apaga-se imediatamente após a ignição.	▪ O termopar não é aquecido de forma suficiente.	▪ Após acender a chama, mante-nha o botão pressionado durante aproximadamente 5 segundos.
O anel de gás arde irregularmente.	▪ A coroa do queimador está bloqueada com resíduos de alimentos.	▪ Certifique-se de que o injector não está bloqueado e de que a coroa do queimador está isenta de partículas de alimentos.

Se existir uma falha, tente primeiro encontrar uma solução para o problema. Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou o centro de assistência local.

Se tiver utilizado o aparelho de forma incorrecta ou se a instalação não tiver sido executada por um engenheiro qualificado, a visita do técnico do serviço de assistência ou do fornecedor pode não ser gratuita, mesmo durante o período de garantia.

Estes dados são necessários para o ajudar rapidamente e correctamente. Estes

dados estão disponíveis na placa de características fornecida.

• Descrição do modelo ......
• Número do produto (PNC) ......
• Número de série (S.N.)

Utilize apenas peças sobresselentes originais. Estas peças sobresselentes estão disponíveis junto do centro de assistência e lojas autorizadas para a venda das mesmas.

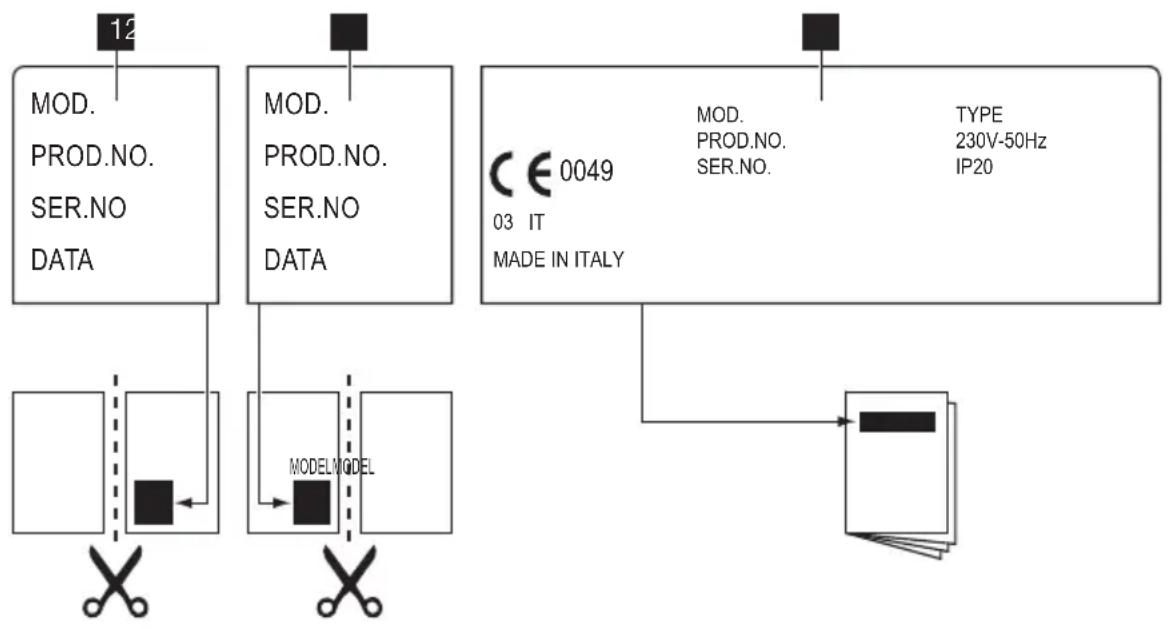

Etiquetas fornecidas juntamente com o saco de acessórios

Coloque os autocolantes tal como indicado abaixo:

1 Cole-o no Cartão de Garantia e envie esta parte
2 Cole-o no Cartão de Garantia e guarde esta parte

Instalação

Advertência Consulte os capítulos relativos à segurança.
Advertência As seguintes instruções de instalação, ligação e manutenção devem ser executadas por pessoal qualificado em conformidade com as normas e leis locais em vigor.

3 Cole-o no manual de instruções

Ligação do gás

Escolha ligações fixas ou utilize um tubo flexível de aço inoxidável em conformidade com as normas em vigor. Caso utilize tubos metálicos flexíveis, tome as medidas necessárias para que estes não entrem em contacto com partes móveis nem sejam esmagados. Tenha cuidado também quando a placa estiver instalada em conjunto com um forno.

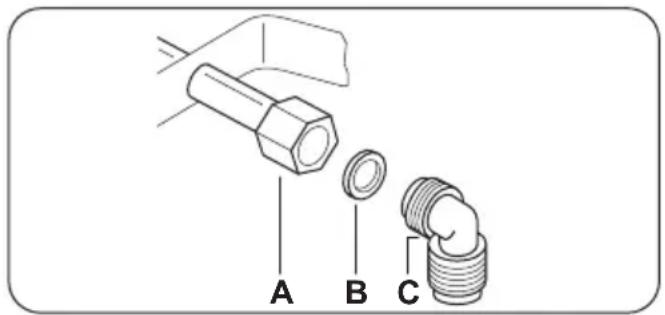

Importante Certifique-se de que a pressão do fornecimento de gás ao aparelho cumpre os valores recomendados. A ligação ajustável é fixada no suporte global através de uma porca roscada G 1/2". Aparafuse as peças sem força excessiva, ajuste a ligação na direcção necessária e aperte tudo.

A) Extremidade do veio com porca de parafuso
B) Anilha
C) Cotovelo

Gás líquido: utilize o suporte de tubo em borracha. Encaixe sempre a junta. De seguida, prossiga com a ligação de gás. O tubo flexível está pronto para aplicação quando:

• não ultrapassa a temperatura ambiente, ou seja, não ultrapassa os 30 °C;
• não ultrapassa 1500 mm de comprimento;
• não apresenta estrangulamentos;
• não está sujeito a tracção ou torção;
• não entra em contacto com extremidades ou cantos cortantes;
• pode ser facilmente examinado para verificação do seu estado.

O controlo e a preservação do tubo flexível consistem em verificar se:

• não apresenta fendas, cortes ou marcas de queimaduras em nenhuma extremidade, nem em toda a sua extensão;
• o material não apresenta sinais de endurecimento, mas sim a sua correcta elasticidade;
• os grampos de fixação não estão enferruja-dos;
• o prazo de validade não foi ultrapassado.

Caso sejam detectáveis uma ou mais anomalias, não repare o tubo e substitua-o.

Importante Quando a instalação estiver concluída, certifique-se de que a vedação de cada tubo foi realizada correctamente. Utilize uma solução à base de sabão e não uma chama!

Substituição dos injectores

1. Remova os suportes para panelas.
2. Remova as tampas e as coroas dos queimadores.
3. Com uma chave de porcas de 7 mm, remova os injectores e substitua-os pelos necessários para o tipo de gás que utiliza (consulte a tabela no capítulo “Informação Técnica”).
4. Monte as peças e siga o mesmo procedimento na ordem inversa.
5. Substitua a placa de características (localizada perto do tubo de fornecimento de gás) pela correspondente ao novo tipo de fornecimento de gás. Pode encontrar esta placa na embalagem fornecida com o aparelho.

Se a pressão de fornecimento de gás for in-constante ou diferente da pressão necessária, deve instalar um regulador de pressão adequado ao tubo de fornecimento de gás.

Regulação do nível mínimo

Para regular o nível mínimo dos queimadores:

1. Acenda o queimador.
2. Rode o botão para a posição do nível mínimo.
3. Remova o botão.
4. Com uma chave de fendas fina, regule a posição do parafuso de by-pass.

- Se mudar de gás natural G20 a 20 mbar para gás líquido, aperte totalmente o parafuso.

- Se mudar de gás líquido para gás natural G20 a 20 mbar, desaperte o parafuso de by-pass cerca de 1/4 de volta.

Advertência Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do nível máximo para a posição do nível mínimo.

Ligação eléctrica

• Certifique-se de que a voltagem nominal e o tipo de alimentação apresentados na placa de características estão em conformidade com a voltagem e a potência da corrente eléctrica local.
• Este aparelho é fornecido com um cabo de alimentação. Este tem de ser fornecido com uma ficha adequada e capaz de suportar a carga assinalada na placa de características. Certifique-se de que instala a ficha numa tomada correcta.
• Utilize sempre uma tomada devidamente instalada e à prova de choques eléctricos.
• Certifique-se de que a ficha fica acessível após a instalação.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.
• Existe o risco de incêndio quando o aparelho é ligado com uma extensão eléctrica, um adaptador ou uma tomada múltipla. Certifique-se de que a ligação à terra cumpre as normas e os regulamentos aplicáveis.
• Não permita que alguma parte do cabo de alimentação atinja uma temperatura superior a 90 °C.

Certifique-se de que liga o cabo azul do neutro no terminal identificado com a letra "N". Ligue o cabo de fase castanho (ou preto) no terminal identificado com a letra "L". Mantenha o cabo de fase sempre ligado.

Substituição do cabo de ligação

Para substituir o cabo de ligação, utilize apenas um do tipo H05V2V2-F T90 ou equivalente.

Certifique-se de que a secção do cabo é adequada à voltagem e à temperatura de funcionamento. O cabo de terra amarelo/verde tem de ser aproximadamente 2 cm mais comprido do que o cabo de fase castanho (ou preto).

Encastre

Possibilidade de encastrar

Unidade de cozinha com porta

O painel instalado por baixo da placa tem de ser de fácil remoção e permitir um acesso fácil no caso de ser necessária a intervenção da assistência técnica.

a) Painel amovível
b) Espaço para ligações

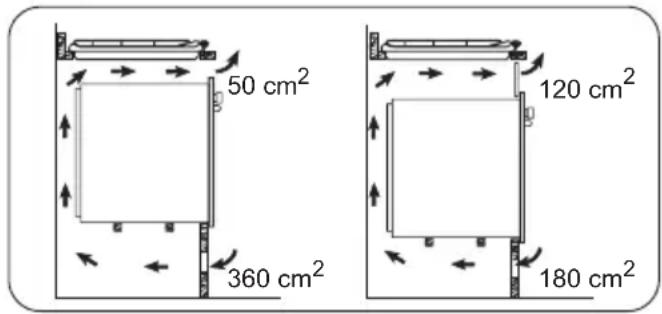

Unidade de cozinha com forno

As dimensões da cavidade destinada à placa devem respeitar as indicações e o móvel de cozinha deve estar equipado com aberturas de ventilação para permitir um fornecimento de ar contínuo. As ligações eléctricas da placa e do forno devem ser efectuadas separadamente

por razões de segurança e para permitir a fácil remoção do forno do móvel.

Informação técnica

Dimensões da placa

Largura: 594 mm

Comprimento: 510 mm

Dimensões da cavidade da placa

Largura: 560 mm

Comprimento: 480 mm

Produção de calor

Queimador rápido: 3.0 kW
Queimador semi-rápido: 2.0 kW
Queimador auxiliar: 1.0 kW
POTÊNCIA TOTAL: G20 (2H) 20 mbar = 8 kWG30 (3+) 28-30 mbar = 567 g/hG31 (3+) 37 mbar = 557 g/h
Alimentação eléctrica: 230 V ~ 50 Hz
Categoria: II2H3+
Ligação do gás: G 1/2
Fornecimento de gás: G20 (2H) 20 mbar
Classe do aparelho: 3

Diâmetros de bypass

Queimador ∅ bypass em 1/100 mm	Queimador ∅ bypass em 1/100 mm
Auxiliar 28 Rápido 42
Semi-rápido 32

Queimadores a gás

QUEIMA-DOR	POTÊNCIA NORMALkW kW inj. 1/100	POTÊN-CIA RE-DUZIDA	GÁS NATURALG20 (2H) 20 mbar		GPL(Butano/Propano) G30/G31 (3+)28-30/37 mbar
			mm	m3/h inj.	1/100mm	G3028-30mbarg/h g/h	G3137 mbar
Auxiliar 1.0	0.33 70 0.095 50	73 71
Semi-rápi-do	2.0 0.45 96	0.190 71	145 143
Rápido 3.0	(gás nat.)2.8 (GPL)	0.75 119	0.286 86	204 200

Preocupações ambientais

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter

informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Material de embalagem

O material de embalagem é ecológico e pode ser reciclado. Os componentes de tico são identificados por marcas:

PE<,>PS<, etc. Elimine o material de embalagem como residuo doméstico nas instalações de eliminação de resíduos da sua zona.
