Марка	Zanussi
Модель	ZGG65414CA
Тип продукту	Газова плита для вбудовування
Розміри панелі (Ш x Г)	594 мм x 510 мм
Розміри отвору (Ш x Г)	560 мм x 480 мм
Кількість пальників	3
Швидкий пальник	3.0 кВт
Напівшвидкий пальник	2.0 кВт
Допоміжний пальник	1.0 кВт
Загальна потужність (Природний газ G20)	8 кВт
Загальна потужність (ЗВГ G30/G31)	567 г/год / 557 г/год
Електричне живлення	230 В ~ 50 Гц
Категорія газу	II2H3+
Підключення газу	G 1/2
Клас приладу	3
Система запалювання	Електричне запалювання з термопарою
Запобіжний пристрій	Термопара безпеки (відключає газ при згасанні полум'я)
Матеріал поверхні	Нержавіюча сталь та емаль
Матеріал пальників	Латунь (коронка та кришка)
Підставки для посуду	Входять в комплект (рекомендується ручне миття)

Часті запитання - ZGG65414CA ZANUSSI

Як запалити пальник?

Поверніть ручку вліво в максимальне положення (☆) і натисніть. Утримуйте натиснутою приблизно 5 секунд, щоб нагріти термопару. Відпустіть і відрегулюйте полум'я.

Що робити, якщо пальник не запалюється?

Перевірте, чи правильно встановлені кришка та коронка пальника. Зачекайте 1 хвилину перед повторною спробою. Якщо не вдається, перевірте електроживлення та запобіжник.

Як вимкнути пальник?

Поверніть ручку в положення ● (вимкнено). Полум'я згасає негайно.

Чому полум'я гасне відразу після запалювання?

Термопара не нагрілася достатньо. Утримуйте ручку натиснутою приблизно 5 секунд після запалювання, щоб термопара активувалася.

Як правильно чистити панель?

Використовуйте м'яку ганчірку з водою та нейтральним миючим засобом. Уникайте абразивних засобів, сталевої шерсті або кислот. Не мийте підставки в посудомийній машині. Добре витріть після чищення.

Чи можна використовувати будь-який посуд?

Використовуйте лише стійкі каструлі з діаметром, що відповідає пальнику. Ручки не повинні виходити за край панелі. Уникайте деформованих або нестійких каструль.

Які мінімальні відстані для встановлення?

Дотримуйтесь відстаней, зазначених в інструкції. Прилад не слід встановлювати біля дверей або вікон. Під ним має бути простір для циркуляції повітря.

Що робити при запаху газу?

Закрийте газовий вентиль, не запалюйте ніякого полум'я, провітріть приміщення та негайно зверніться до кваліфікованого фахівця.

Як замінити форсунки для іншого типу газу?

Зніміть підставки, кришки та коронки. За допомогою ключа на 7 мм замініть форсунки на відповідні для нового газу. Зверніться до технічної таблиці в інструкції. Також замініть табличку з характеристиками.

Чи має прилад гарантію?

Так, але візит техніка може бути платним, якщо проблема викликана неправильним встановленням або неналежним використанням. Використовуйте оригінальні запчастини.

ПОСІБНИК КОРИСТУВАЧА ZGG65414CA ZANUSSI

Інформація з техніки безпеки	30
Інструкції з техніки безпеки	31
Опис виробу	34
Щоденне користування	34
Корисні поради	35

Догляд та чистка	36
Усунення проблем	37
Установка	38
Технічна інформація	41
Охорона довкілля	43

Може змінитися без оповіщення.

Інформація з техніки безпеки

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за пошкодження, що виникли через неправильне встановлення або експлуатацію. Інструкції з користування приладом слід зберігати з метою користування в майбутньому.

Безпека дітей і вразливих осіб

⚠️ Попередження! Існує ризик задушення, ушкоджень чи втрати працездатності.

• Цей прилад можуть використовувати діти віком від 8 років та особи з обмеженими фізичними, сенсорними чи розумовими здібностями або недостатнім досвідом і знаннями, якщо такі особи перебувають під наглядом відповідальної за їх безпеку людини.
• Не дозволяйте дітям гратися з приладом.
• Пакувальні матеріали слід тримати в недоступному для ді- тей місці.
• Не допускайте дітей та домашніх тварин до приладу під час його роботи чи охолодження. Доступні частини гарячі.
• Якщо прилад оснащено захистом від доступу дітей, рекомендується його увімкнути.
• Не можна доручати чищення або технічне обслуговування дітям без відповідного нагляду.

Загальні правила безпеки

• Прилад і його доступні поверхні нагріваються під час використання. Не торкайтеся до нагрівальних елементів.
• Не використовуйте для керуванням приладом зовнішній таймер або окрему систему дистанційного керування.
• Залишений без нагляду процес готування на варильній поверхні з використанням жиру чи олії може спричинити пожежу.
• Не намагайтеся загасити вогонь водою. Натомість вимкніть прилад і накрийте чимось вогонь, наприклад кришкою або протипожежним покривалом.
• Не зберігайте речі на варильних поверхнях.
• Не використовуйте пароочищувач для чищення приладу.
• Металеві предмети (наприклад, ножі, виделки, ложки та кришки) не можна класти на варильну поверхню, оскільки вони можуть нагрітися.

Інструкції з техніки безпеки

Установка

Попередження! Цей пристрій повинен встановлювати лише кваліфікований івець.

• Повністю зніміть упаковку.
• Не встановлюйте й не використовуйте пошкоджений прилад.
• Дотримуйтесь інструкцій зі встановлення, що постачаються із приладом.
• Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи предметів.
• Прилад важкий, тому будьте обережні, пересуваючи його. Обов'язково одягайте захисні рукавички.

• Захистіть зрізи за допомогою ущільню- вального матеріалу, щоб запобігти про- никненню вологи, яка викликає набухан- ня.

• Захистіть дно приладу від пари та вологи.

• Не встановлюйте прилад біля дверей або під вікном. Це допоможе запобігти падінню гарячого посуду з приладу під час відчинення дверей чи вікна.
• У разі встановлення приладу над шухлядами переконайтесь у наявності достатнього простору для циркуляції повітря між дном приладу та верхньою шухлядою.
• Дно приладу може нагріватися. Рекомендується встановити розділювальну вогнетривку панель під приладом, щоб захистити доступ до дна.

Підключення до електромережі

Попередження! Існує ризик займання чи ураження електричним струмом.

• Всі роботи з підключення до електричної мережі мають виконуватися кваліфікова- ним електриком.
• Прилад повинен бути заземленим.
• Перш ніж виконувати будь-які операції, переконайтеся, що прилад від'єднаний від електромережі.
• Користуйтеся належним мережевим електрокабелем.
• Стежте за тим, щоб проводи живлення не заплутувалися.
• Переконайтеся, що кабель живлення або штепсель (якщо є) не торкаються га- рячого приладу або посуду під час під- ключення приладу до розташованої по- руч розетки.
• Переконайтесь у правильному встановленні приладу. Незакріплений або неправильно розташований кабель живлення або штепсель (якщо є) можуть призвести до значного нагрівання роз'ємів.
• Переконайтесь, що встановлено захист від ураження електричним струмом.
  • Зменште розтягування кабелю.
• Під час встановлення приладу пильнуйте, щоб не пошкодити кабель живлення і штепсель (якщо є). Для заміни пошкодженого кабелю слід звернутися у сервісний центр або до електрика.
• Електричне підключення повинно передбачати наявність ізолюючого пристрою для повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.
• Використовуйте лише належні ізолюючі пристрої, а саме: лінійні роз'єднувачі, запобіжники (гвинтові запобіжники слід викрутити з патрона), реле захисту від замикання на землю і контактори.

Газове підключення

• Усі роботи з підключення до газової мережі мають виконуватися кваліфікова- ним спеціалістом.

• Подбайте про те, щоб повітря могло вільно циркулювати навколо приладу.

• Інформацію стосовно подачі газу див. на табличці з технічними даними.

• Цей прилад не підключений до пристрою для виведення продуктів згорання. Підключіть прилад, керуючись діючими правилами встановлення. Дотримуйтеся вимог щодо належної вентиляції.

Користування

! Попередження! Існує небезпека травмування, опіків та ураження електричним струмом.

• Цей прилад призначений для домашнього використання.
• Не змінюйте технічні характеристики приладу.
• Не залишайте прилад без нагляду під час користування ним.
• Під час роботи з приладом руки не по- винні бути мокрими або вологими. Не ко- ристуйтеся приладом, якщо він контак- тує з водою.
• Не кладіть столові прибори або кришки каструль на зони нагрівання. Вони стають гарячими.
• Після кожного використання вимикайте зону нагрівання.
• Не використовуйте прилад як робочу поверхню або для зберігання речей.

! Попередження! Існує небезпека вибуху або пожежі.

• При нагріванні жирів та олії можуть вивільнятися горючі пари. При готуванні з використанням жирів та олії тримайте їх осторонь відкритого вогню або гарячих об'єктів.
• Пари, які виділяє дуже гаряча олія, можуть спричинити спонтанне загоряння.
• Вживана олія, що містить залишки їжі, може спричинити пожежу при нижчій температурі, ніж олія, яка використовується вперше.
• Не кладіть займисті речовини чи предмети, змочені в займистих речовинах,

усередину приладу, поряд з ним або на нього.

Попередження! Існує ризик пошкодження приладу.

• Не ставте гарячий посуд на панель керування.
• Не допускайте, щоб із посуду випаровувалася вся рідина.
• Не вмикайте зони нагрівання, якщо на них немає посуду або посуд порожній.
• Не кладіть алюмінієву фольгу на прилад.
• Уникайте контакту кислих рідин, таких як оцет, лимонний сік або речовини для видалення накипу, з варильною поверхнею. Це призводить до утворення матових плям.
• Забезпечте добру вентиляцію у приміщенні, де встановлюється прилад.
• Переконайтеся, що вентиляційні отвори не заблоковані.
• Використовуйте тільки стійкий посуд правильної форми; діаметр посуду має бути більшим, ніж діаметр конфорок. Існує ризик перегріву і розколу скляної поверхні (за наявності).
• Переконайтеся, що полум'я не згасає, якщо швидко повернути ручку з максимального положення в мінімальне.
• Пильнуйте, щоб посуд розташовувався по центру кілець і не виступав за краї варильної поверхні.
• Користуйтеся лише приладдям, що постачається із приладом.
• Не встановлюйте розсіювач полум'я на конфорку.

Догляд та чистка

Попередження! Існує ризик пошкодження приладу.

• Регулярно очищуйте прилад, щоб запобігти погіршенню матеріалу поверхні.
• Не використовуйте воду з пульверизатора або пар для чищення приладу.
• Не слід мити конфорки в посудомийній машині.
• Протріть прилад вологою м'якою ганчіркою. Застосовуйте лише нейтральні миючі засоби. Не застосовуйте абразивні засоби, абразивні серветки, розчинники або металеві предмети.

Утилізація

Попередження! Існує небезпека травмування або задушення.

• Щоб отримати інформацію про належну утилізацію приладу, слід звернутися до органів муніципальної влади.
  • Відключіть прилад від електромережі.
• Відріжте кабель живлення і викиньте його.
• Сплющте зовнішні газові труби.

Сервісне обслуговування

- Для ремонту приладу звертайтеся у сервісний центр. Рекомендується використовувати тільки оригінальні запасні частини.

Цей продукт по змісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №1057 від 3 грудня 2008р.)

Оснащення варильної поверхні

Ручки керування

Символ Опис
●	газ не подається /вимкнено

1 Конфорка середньої швидкості
2 Швидка конфорка
3 Допоміжна конфорка
4 Ручки керування

Символ Опис
	положення розпалю-вання / максимальна подача газу
	мінімальна подача га-зу

Щоденне користування

! Попередження! Див. розділи з інформацією щодо техніки безпеки.

Запалювання конфорки

! Попередження! Будьте дуже обережні при використанні відкритого вогню в кухні. Виробник не несе відповідальності у випадку неправильного поводження з вогнем.

Завжди запалюйте конфорку перед тим, як ставити на неї каструлю.

Щоб запалити конфорку, виконайте наступні дії.

1. Поверніть ручку керування проти годинникової стрілки у максимальне положення ( ☆ ⚡ ) і натисніть її.

2. Тримайте ручку приблизно 5 секунд, щоб термопара нагрілась. У іншому випадку подача газу припиниться.

3. Коли встановиться рівномірне полум'я, відрегулюйте його рівень.

Якщо після декількох спроб конфорка не загорається, переконайтеся, що корона і кришка знаходяться у правильному положенні.

A) Кришка конфорки
В) Розсікач конфорки
С) Свічка запалювання
D) Термопара

! Попередження! Не тримайте ручку керування натиснутою довше 15 секунд.

Якщо конфорка не загорається через 15 секунд, відпустіть ручку керування,

Корисні поради

! Попередження! Див. розділи з інформацією щодо техніки безпеки.

Економія електроенергії

• По можливості завжди накривайте ка- струлі кришкою.
• Коли рідина починає кипіти, прикручуйте газ, щоб вона кипіла на повільному вогні. Користуйтеся посудом, діаметр дна якого відповідає розмірам конфорок.

Конфорка	Діаметр посуду
Швидко	160 - 260 мм
Передня кон-форка се-редньої швид-кості	120 - 180 мм

поверніть її в положення «вимкнено» та спробуйте знову запалити конфорку мінімум через 1 хвилину.

Важливо! За відсутності електроживлення розпалювання конфорки можна здійснити без електричного пристрою; у цьому випадку піднесіть до пальника полум'я, натисніть на відповідну ручку і поверніть її проти годинникової стрілки у положення «максимум».

Якщо пальник випадково згасне, поверніть ручку в положення "вимк." і спробуйте підпалити пальник знову через 1 хвилину.
i Генератор іскри може спрацювати автоматично, коли ви увімкнете подачу електроенергії після встановлення або після того, як відновиться електропостачання після перебоїв. Це нормально.

Вимикання пальника

Щоб загасити пальник, поверніть ручку на символ ●.
! Попередження! Перед тим як зняти посуд з конфорки, зменшіть полум'я або вимикніть конфорку.

Конфорка	Діаметр посуду
Задня кон-форка се-редньої швид-кості	120 - 220 мм
Допоміжна конфорка	80 - 180 мм

Конфорка	Діаметр посуду
Задня кон-форка се-редньої швид-кості	120 - 220 мм
Допоміжна конфорка	80 - 180 мм

Попередження! Каструлі не повинні загороджувати зону керування.

Полум'я буде нагрівати зону керування. Не ставте одну каструлю одночасно на дві конфорки.

Попередження! Пильнуйте, щоб ручки посуду не виступали за передній край варильної поверхні. Для забезпечення максимальної стійкості і зменшення споживання газу посуд має стояти по центру конфорок.

Щоб уникнути травм чи проливання вмісту посуду, не ставте на конфорки нестійкий або деформований посуд.

Догляд та чистка

Попередження! Див. розділи з інформацією щодо техніки безпеки.

Попередження! Перш ніж мити духову шафу, вимкніть її і дайте

охолонути. Перш ніж виконувати будь-які дії з технічного обслуговування або чищення, необхідно відключити плиту від джерела живлення.

Попередження! З міркувань безпеки забороняється чистити прилад

струменем пари або водою під високим тиском.

Попередження! Не слід використовувати абразивні миючі засоби, сталеву вату або кислоти. Це може пошкодити прилад.

Подряпини або темні плями на поверхні не впливають на роботу прила- ДУ.

Попередження! Не рекомендується використовувати розсіювач полум'я.

Кришка (окремий набір лише для окремих варильних поверхонь)

• Коли кришка закрита, вона захищає прилад від пилу, коли закрита – служить для збору бризок жиру чи олії. Не використовуйте її з іншою метою.
• Завжди підтримуйте кришку чистою.
• Перш ніж закривати кришку, дайте приладу охолонути.

• Скляна кришка може тріснути від нагрівання.

• Підставки для посуду знімаються для зручного миття вариальної поверхні.

• Щоб очистити емальовані деталі, кришку та корону, помийте їх теплою мильною водою та ретельно висушіть перед встановленням.
• Деталі з нержавіючої сталі промийте водою, а потім насухо витріть м'якою ганчіркою.
• Підставки під посуд не можна мити в посудомийній машині. їх необхідно мити вручну.
• Будьте обережні під час витирання вимитих вручну підставок для посуду, оскільки в процесі нанесення емалі іноді залишаються гострі краї. Якщо потрібно, видаляйте стійкі плями за допомогою пастоподібного засобу для чищення.
• Правильно встановіть підставки для пос-уду після чищення.

- Щоб конфорка працювала правильно, відгалуження підставки для посуду мають знаходитися в центрі конфорки.

- Будьте дуже обережні, замінюючи підставки для посуду, щоб запобігти пошкодженню варильної поверхні.

Після чищення насухо протріть прилад м'якою тканиною.

Видалення забруднень:

1. – Негайно видаляйте: пластмасу, полімерну плівку, що розплавилися, залишки страв, що містять цукор.

– Вимкніть прилад і дайте йому охолонути, перш ніж видаляти: вапняні та водяні розводи, бризки жиру та плями з металевим відблиском. Використовуйте спеціальний засіб для чищення, що може використову-

ватись для даної варильної поверхні.

1. Чистіть прилад вологою ганчіркою з невеликою кількістю миючого засобу.
2. Після очищення протріть прилад насухо чистою ганчіркою.

Предмети з нержавіючої сталі тьмяніють при сильному нагріванні. Не слід готувати у кам'яному, глиняному або чавунному посуді. Не користуйтесь алюмінієвою фольгою, щоб не пошкодити варильну поверхню.

Чищення свічки запалювання

Чищення свічки запалювання можливе завдяки тому, що вона зроблена з керамічного матеріалу і металевого електрода. Ці елементи слід регулярно та ретельно очищувати. Крім того, потрібно перевіряти, чи не засмітилися отвори розсікачів конфорки.

Періодичне технічне обслуговування

Періодично звертайтеся до свого місцевого центру технічного обслуговування з проханням перевірити подачу газу та роботу пристрою для регулювання тиску, якщо він встановлений.

Усунення проблем

Проблема	Можлива причина	Спосіб усунення
Під час запалювання газу відсутня іскра	Не подається електроживлення	Перевірте, чи прилад під-ключено до електромережі та увімкнуто.Перевірте запобіжник. Якщо запобіжник спрацював де-кілька раз, викличте кваліфі-кованого електрика.
	Кришка та розсікач конфорки розміщені нерівно	Перевірте, щоб кришка та розсікач конфорки були встановлені правильно.
Полум’я згасає одразу після запалювання	Термопара достатньо не на-грівається	Після запалювання утримуй-те ручку натиснутою при-близно 5 секунд.
Полум’я горить не по всьому колу конфорки	Розсікач конфорки забитий залишками їжі	Перевірте, чи не заблокова-на форсунка і чи не потрапи-ли залишки їжі до розсікача конфорки.

Якщо виникла несправність, спочатку спробуйте вирішити проблему самостійно. Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до центру технічного обслуговування.

У разі неправильного користування приладом або його встановлення не вповноваженим спеціалістом візит фахівця центру післяпродажного обслуговування або продавця може бути платним навіть у гарантійний період.

Ця інформація необхідна, щоб можна було швидко і правильно вам допомог-

ти. Вона наведена на табличці з технічними даними.

• Опис моделі ......
  • Номер виробу (PNC) ......
• Серійний номер (S.N.) ......

Використовуйте лише оригінальні запасні частини. Їх можна придбати у сервісному центрі та в авторизованих магазинах запчастин.

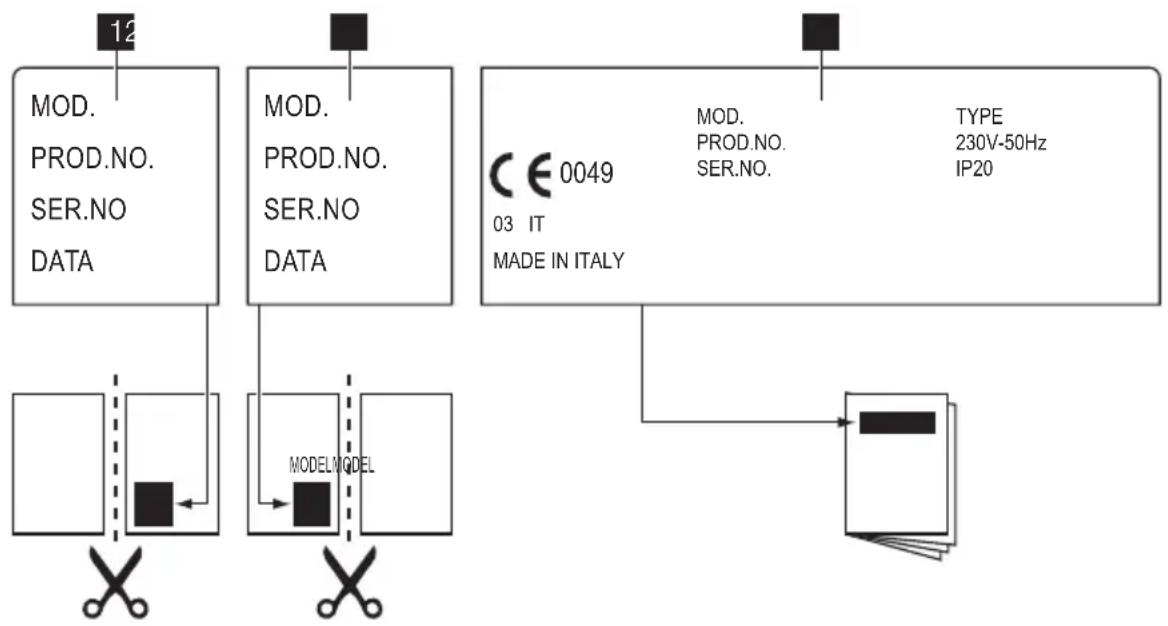

Наклейки, що постачаються разом із приладом (містяться у пакунку з приладдям)

Відповідно до нижченаведених інструкцій приліпіть клейкі наклейки.

1 Приліпіть на гарантійний талон та віді- шліть цю частину

2 Приліпіть на гарантійний талон та збережіть цю частину

3 Приліпіть на інструкцію з експлуатації

Установка

! Попередження! Див. розділи з інформацією щодо техніки безпеки.

! Попередження! Наведені нижче інструкції щодо встановлення, підключення й технічного обслуговування плити повинен виконувати кваліфікований фахівець згідно зі стандартами і місцевими вимогами.

! Попередження! Див. розділи з інформацією щодо техніки безпеки. ! Попередження! Наведені нижче інструкції щодо встановлення, підключення й технічного обслуговування плити повинен виконувати кваліфікований фахівець згідно зі стандартами і місцевими вимогами.

Підключення газу

Застосовуйте нерухоме з'єднання або гнучкий шланг із іржостійкої сталі згідно з чинними нормативними вимогами. При використанні гнучкого металевого шланга стежте, щоб він не контактував з рухомими деталями і не був здавлений. Також будьте обережні, встановлюючи варильну поверхню разом із духовою шафою.

Важливо! Переконайтеся, що тиск газу відповідає рекомендованим показникам. Регульоване з'єднання кріпиться до труби газової магістралі за допомогою гайки G 1/2". Прикрутіть деталі, не докладаючи надмірних зусиль, відрегулюйте у потрібному напрямку і затягніть з'єднання.

A) Кінець трубки з гайкою

В) Шайба

С) Кутовий штуцер

Скраплений газ: використовуйте тримач для гумового шланга. Завжди встановлюйте прокладку. Після цього підключайте газ. Гнучкий шланг придатний до використання, якщо:

– він не нагрівається вище кімнатної температури, тобто вище 30°C;
– його довжина не перевищує 1500 мм;
– на ньому відсутні дроселі;
– він не піддається натягуванню чи скручуванню;
– він не торкається гострих країв чи кутів;
– можна легко здійснювати огляд його стану.

Перевіряючи стан гнучкого шлангу, переконайтеся у тому, що:

– на обох кінцях шлангу і по всій його довжині відсутні тріщини, порізи та ознаки горіння;
– матеріал не затвердів і зберігає еластичність;
– затискачі не вкрилися іржею;
– термін придатності не скінчився.

За наявності хоча б одного дефекту не ремонтуйте, а замініть шланг.

Важливо! Після встановлення переконайтеся у надійності ущільнення

з'єднувальних елементів. Для такої перевірки використовуйте мильний розчин, а не вогонь!

Заміна інжекторів

1. Зніміть підставки для посуду.
2. Зніміть із конфорок кришки та корони.

3. За допомогою торцевого ключа 7 зніміть форсунки й замініть їх на ті, які відповідають типу газу, що використовується (див. таблицю в розділі «Технічна інформація»).

4. Складіть усі деталі, виконавши процедуру у зворотному порядку.

5. Замініть табличку з технічними даними (біля газової труби) на табличку з параметрами газу того типу, що буде подаватися. Цю табличку можна знайти в упаковці, що входить до комплекту приладу.

Якщо тиск газу, що подається, коливається чи відрізняється від потрібного тиску, на трубі подачі газу слід встановити відповідний регулятор тиску у відповідності з чинними нормами.

Настройка мінімального рівня

Для настройки мінімального рівня полум'я виконайте наступні дії.

1. Запаліть конфорку.
2. Поверніть ручку в положення мінімального полум'я.
3. Зніміть ручку.
4. Тонкою викруткою відрегулюйте положення гвинта обвідного клапана.

A) Гвинт обвідного клапана

- При переході з природного газу G20 20 мбар (або природного газу G20 13 мбар

2) на скраплений газ повністю закрутіть гвинт обвідного клапана.

• При переході зі скрапленого газу на природний газ G20 20 мбар відкрутіть гвинт обвідного клапана приблизно на 1/4 оберту.
• При переході з природного газу G20 20 мбар на природний газ G20 13 мбар ²⁾ відкрутіть гвинт обвідного клапана приблизно на 1/4 оберту.
• При переході зі скрапленого газу на природний газ G20 13 мбар ²⁾ відкрутіть гвинт обвідного клапана приблизно на 1/2 оберту.
• При переході з природного газу G20 13 мбар ²⁾ на природний газ G20 20 мбар закрутіть гвинт обвідного клапана приблизно на 1/4 оберту.

Попередження! Переконайтеся, що полум'я не згасає, якщо швидко повернути ручку з максимального положення в мінімальне.

Підключення до електромережі

• Переконайтеся, що номінальна напруга і тип електроенергії на табличці з технічними даними відповідають параметрам електромережі у вашій оселі.
• Прилад оснащено електричним кабелем. На ньому має бути встановлена відповідна вилка, розрахована на навантаження, зазначене на табличці з технічними даними. Вилка має вставлятися у пристосовану розетку.
• Завжди користуйтеся правильно встановленою протиударною розеткою.
• Переконайтесь, що після установки є вільний доступ до розетки електроживлення.
• Не тягніть за кабель живлення при від- ключенні приладу від мережі. Вимкнення з розетки завжди здійснюйте, витягаючи за штепсельну вилку.
• Забороняється підключати прилад за допомогою подовжувача, адаптера чи па-

ралельного підключення (існує ризик виникнення пожежі). Упевніться у тому, що заземлення відповідає стандартам і діючим нормам.

- Кабель живлення не повинен нагріватись до температури, вищої за 90°C. Підключіть синій нейтральний кабель до виводу клемної колодки, позначеного буквою «N». Підключіть коричневий (або чорний) фазовий кабель до виводу клемної колодки, позначеного буквою «L». Фазовий кабель має бути завжди підключений.

Заміна електричного кабелю

Для заміни мережевого кабелю користуйтесь лише кабелем типу H05V2V2-F T90 або еквівалентним. Переконайтесь, що перетин кабелю може застосовуватись до передбаченої напруги і робочої температури. Жовтий/зелений провід заземлення повинен бути приблизно на 2 см довшим, ніж коричневий (або чорний) провід фази.

Вбудовування в кухонні меблі

A) ущільнювач, що постачається

2) лише для Росії

A) ущільнювач, що постачається
В) скоби, що постачаються

Варіанти вбудовування

Кухонна секція з дверцитами

Панель, яка встановлюється під варильною поверхнею, повинна легко зніматись для забезпечення доступу у випадку проведення ремонтних робіт.

а) Знімна панель

b) Місце, що може використовуватися для підключення

Кухонна секція з духовкою

Розміри ніші під варильну поверхню мають відповідати зазначеним, а кухня повинна бути оснащена вентиляційними отворами для безперервного надходження повітря. З міркувань безпеки, а також для полегшення від'єднання духової шафи від гарнітуру варильну поверхню і духову шафу слід підключати до джерела електроенергії окремо.

Технічна інформація

Розміри варильної поверхні

Ширина: 594 мм

Довжина: 510 мм

Габарити ніші варильної поверхні

Ширина: 560 мм

Довжина: 480 мм

Теплова потужність

Швидка конфорка	3.0 кВт
Конфорка середньої швидкості:	2.0 кВт
Допоміжна конфорка:	1.0 кВт

ЗАГАЛЬНА ПОТУЖНІСТЬ:	G20 (2H) 20 мбар = 8.0 кВтG30/G31 (3B/P) 30/30 мбар = 567 г/годG20 (2H) 13 мбар = 8 кВт лише для Росії
Електроживлення:	230 В ~ 50 Гц
Категорія II2H3B/P
Підведення газу:	G 1/2"
Подача газу:	G20 (2H) 20 мбар
Клас приладу: 3

Діаметри обвідних клапанів

Конфорка	∅ обвідного клапану в 1/100 мм	Конфорка	∅ обвідного клапану в 1/100 мм
Допоміжна конфорка	28	Швидко	42
Конфорка середньої швидкості	32

Газові конфорки

КОНФОР-КА	ЗВИЧАЙНА ПОТУЖ-НІСТЬ		ЗНИЖЕ-НА ПО-ТУЖ-НІСТЬ		ЗВИЧАЙНА ПОТУЖНІСТЬ
	кВт	кВт	ПРИРОДНИЙ ГАЗ G20 (2H) 20 мбар		скраплений газ (Бутан/пропан) G30/G31 (3B/P) 30/30 мбар
			форс. 1/100 мм	m3/год	форс. 1/100 мм	G30 G31 г/год	г/год
Допоміж-на кон-форка	1.0	0.33	70	0.095	50	73	71
Конфорка середньої швидкості	2.0	0.45	96	0.190	71	145	143
Швидка конфорка	3.0 (природ-ний газ) 2.8 (скра-плений газ)	0.75	119	0.286	86	204	200

Газові конфорки G20 13 мбар — лише для Росії

КОНФОРКА	ЗВИЧАЙНА ПОТУЖНІСТЬкВт	ЗНИЖЕНА ПО-ТУЖНІСТЬкВт	ЗВИЧАЙНА ПОТУЖНІСТЬПРИРОДНИЙ ГАЗG20 (2H) 13 мбар
			форс. 100/мм	m3/год
Допоміжна кон-форка	0.9	0.33	80	0.095

КОНФОРКА ЗВИЧАЙНА ПОТУЖНІСТЬ	ЗНИЖЕНА ПО-ТУЖНІСТЬ	ЗВИЧАЙНА ПОТУЖНІСТЬ
	кВт	кВт	ПРИРОДНИЙ ГАЗ G20 (2H) 13 мбар
			форс. 100/мм m3 /год
Конфорка се-редньої швидко-сті	1.4 0.45 105 0.148
Швидка конфорка	1.9	0.75	120 0.201

Охорона довкілля

Цей 🚫 символ на виробі або на його упаковці позначає, що з ним не можна поводитися, як із побутовим сміттям. Замість цього його необхідно повернути до відповідного пункту збору для переробки електричного та електронного обладнання. Забезпечуючи належну переробку цього виробу, Ви допомагаєте попередити потенційні негативні наслідки для навколишнього середовища та здоров'я людини, які могли би виникнути за умов неналежного позбавлення від цього

виробу. Щоб отримати детальнішу інформацію стосовно переробки цього виробу, зверніться до свого місцевого офісу, Вашої служби утилізації або до магазина, де Ви придбали цей виріб.

Пакувальний матеріал

Пакувальні матеріали є безпечними для довкілля та придатні для переробки. На пластмасових компонентах нанесено маркування: >PE<,>PS< тощо. Викидайте пакувальні матеріали у відповідні контейнери для утилізації на переробному підприємстві.
