ZHRN641K - плита ZANUSSI - Безкоштовний посібник користувача

Тип продукту	Вбудована варильна панель
Бренд	Zanussi
Модель	ZHRN641K
Кількість зон варіння	4
Технологія нагріву	Радіаційний нагрів
Діаметри зон варіння	Передня ліва: 21,0 см Задня ліва: 14,5 см Передня права: 14,5 см Задня права: 18,0 см
Номінальна потужність зон	Передня ліва: 2300 Вт Задня ліва: 1200 Вт Передня права: 1200 Вт Задня права: 1800 Вт
Електроживлення	220-240 В / 400 В 2N, 50-60 Гц
Загальна потужність	6,5 кВт
Тип керування	Сенсорні кнопки
Дисплей	Рівень варіння, індикатор залишкового тепла
Основні функції	Увімкнення/Вимкнення, вибір зони, регулювання рівня варіння, автоматичне вимкнення
Безпека	Автоматичне вимкнення, індикатор залишкового тепла, блокування від дітей (рекомендовано)
Догляд та чищення	Чищення спеціальним скребком для скла, неабразивним миючим засобом
Сумісність посуду	Плоске та товсте дно, діаметр відповідає зоні
Енергоспоживання	191,9 Вт·год/кг (варильна панель)
Код продукту (PNC)	949 492 416 00
Виробництво	Румунія
Післяпродажне обслуговування	www.zanussi.com/support
Кабель живлення в комплекті	Так, тип H05V2V2-F (мінімальна температура 90 °C)

Часті запитання - ZHRN641K ZANUSSI

Як увімкнути та вимкнути варильну панель?

Щоб увімкнути, натисніть кнопку УВІМКНЕННЯ/ВИМКНЕННЯ (①) на 1 секунду. Щоб вимкнути, натисніть ту ж кнопку знову.

Як регулювати рівень варіння?

Спочатку виберіть зону варіння, натиснувши відповідну сенсорну кнопку, потім використовуйте кнопки + та - для збільшення або зменшення рівня. Натисніть одночасно + та -, щоб вимкнути зону.

Що означає дисплей 'E' з цифрою?

Це вказує на несправність. Вимкніть варильну панель та увімкніть її знову через 30 секунд. Якщо проблема не зникає, відключіть пристрій і зверніться до авторизованого сервісного центру.

Варильна панель вимикається автоматично, це нормально?

Так, функція автоматичного вимкнення активується, якщо після увімкнення не встановлено жодної зони, якщо об'єкт залишається на панелі більше 10 секунд, або якщо рівень варіння не змінюється протягом певного часу (1,5-6 годин залежно від рівня).

Як використовувати індикатор залишкового тепла?

Індикатор відображається у вигляді H на ще гарячих зонах. Не торкайтеся цих зон і використовуйте це тепло для підтримання їжі в теплі.

Який посуд рекомендовано?

Використовуйте посуд з плоским, товстим і чистим дном, діаметр якого відповідає зоні варіння. Уникайте чавунного, алюмінієвого посуду або з шорстким дном, які можуть подряпати поверхню.

Як чистити варильну панель?

Після охолодження негайно видаліть забруднення, такі як розплавлений пластик або цукор, за допомогою спеціального скребка. Потім використовуйте вологу ганчірку та неабразивний миючий засіб. Для знебарвлення ефективний розчин води та оцту.

Чи є блокування від дітей?

Пристрій може бути оснащений блокуванням від дітей. Якщо воно є, ми рекомендуємо його активувати. Перевірте в налаштуваннях або посібнику для отримання додаткових відомостей.

Що робити, якщо сенсорні кнопки не реагують?

Переконайтеся, що панель управління чиста і суха. Якщо є вода або жир, очистіть її. Якщо проблема не зникає, перевірте, чи не лежить об'єкт на кнопках і чи натискаєте ви лише одну кнопку одночасно.

Яке енергоспоживання пристрою?

Енергоспоживання варильної панелі становить 191,9 Вт·год/кг згідно з нормою EN 60350-2. Для економії енергії використовуйте кришки, підбирайте посуд відповідного розміру до зони та використовуйте залишкове тепло.

ПОСІБНИК КОРИСТУВАЧА ZHRN641K ZANUSSI

ПОСЕТЕТЕ НАШИЯ УЕБСАЙТ ЗА:

1. ΔИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

5. СЕКОДНЕВНА УПОТРЕБА

ПРЕДУПРЕДУВАЊЕ!

ВІДВІДАЙТЕ НАШ ВЕБ-САЙТ, ЩОБ:

Отримати поради з використання, брошури, інструкції з усунення несправностей, інформацію щодо сервісу та ремонту: www.zanussi.com/support

Може змінитися без оповіщення.

3MICT

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ....218
2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ.... 220
3. ВСТАНОВЛЕННЯ.... 223
4. ОПИС ВИРОБУ 225
5. ЩОДЕННЕ ВИКОРИСТАННЯ....226
6. ПОРАДИ І РЕКОМЕНДАЦІЇ....227
7. ДОГЛЯД І ОЧИЩЕННЯ....228
8. УСУНЕННЯ ПРОБЛЕМ.....228
9. ТЕХНІЧНІ ДАНІ 230
10. ЕНЕРГОЕФЕКТИВНІСТЬ....230
11. ОХОРОНА ДОВКІЛЛЯ....231

1. ДНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за травми або збитки через неправильне встановлення або використання. Інструкції з експлуатації слід зберігати в безпечному і доступному місці з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

• Діти від 8 років, особи з обмеженими фізичними, сенсорними чи розумовими здібностями та особи без відповідного досвіду та знань можуть користуватися цим приладом лише під наглядом або після отримання інструктажу стосовно безпечного користування приладом і пов'язаних ризиків.
• Діти у віці від 3 до 8 років та особи зі значними та складними обмеженими можливостями можуть

залишатися поблизу приладу лише за умови постійного нагляду.

• Не слід залишати дітей до трьох років без постійного нагляду поблизу приладу.
  • Не дозволяйте дітям гратися з приладом.
  • Тримайте все пакування далеко від дітей і утилізуйте їх належним чином.
  • ПОПЕРЕДЖЕННЯ: Не допускайте дітей і домашніх тварин до приладу під час його роботи чи охолодження. Доступні поверхні нагріваються під час роботи приладу.
• Якщо прилад обладнано пристроєм захисту від доступу дітей, такий пристрій необхідно активувати.
  • Дітям забороняється виконувати очищення чи роботи з обслуговування приладу, які можуть виконуватися користувачем, без нагляду.

1.2 Загальні правила безпеки

• ПОПЕРЕДЖЕННЯ! Пристрій і його відкриті поверхні нагріваються під час використання. Необхідно бути обережним, щоб не торкатися нагрівальних елементів.
• ПОПЕРЕДЖЕННЯ! Готування без нагляду на варильній поверхні з використанням жиру чи олії може спричинити пожежу.
• НІКОЛИ не намагайтеся загасити вогонь водою. Натомість вимкніть прилад і накрийте чимось вогонь, наприклад кришкою або протипожежним покривалом.
- ОБЕРЕЖНО! Прилад не повинен бути підключеним через зовнішній перемикач, наприклад таймер, або підключений до мережі, що регулярно вмикається та вимикається службовим пристроєм.
- ОБЕРЕЖНО! Необхідно стежити за процесом готування. Необхідно безперервно стежити за короткотривалим процесом готування.
• ПОПЕРЕДЖЕННЯ! Небезпека займання. Не зберігайте речі на поверхнях для готування.

• Металеві предмети (наприклад, ножі, виделки, ложки та кришки) не можна класти на варильну поверхню, оскільки вони можуть нагрітися.
• Не користуйтеся приладом, доки його не буде встановлено у вбудовану конструкцію.
• Не використовуйте пароочищувач для очищення приладу.
• Якщо склокерамічна/скляна поверхня трісне, вимкніть прилад та від'єднайте його від мережі живлення. Якщо прилад підключено до мережі живлення безпосередньо через розподільну коробку, вийміть запобіжник, щоб відключити прилад від джерела живлення. У будь-якому випадку, зверніться до авторизованого сервісного центру.
  • У разі пошкодження кабелю живлення зверніться для його заміни до виробника, авторизованого сервісного центру чи іншої кваліфікованої особи. Робити це самостійно небезпечно.
  • ПОПЕРЕДЖЕННЯ! Використовуйте лише запобіжники вариальної поверхні, розроблені виробником пристрою для приготування, визнані придатними до використання відповідно до інструкцій із експлуатації від виробника або вбудовані у пристрій. Використання неналежних запобіжників може призвести до нещасних випадків.

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

2.1 Установлення

ПОПЕРЕДЖЕННЯ!

Установлювати цей прилад повинен лише кваліфікований фахівець.

ПОПЕРЕДЖЕННЯ!

Існує ризик травмування або пошкодження приладу.

• Повністю зніміть упаковку.

• Не встановлюйте й не використовуйте пошкоджений прилад.

• Дотримуйтеся інструкцій зі встановлення, що постачаються разом із приладом.

• Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи предметів.
• Будьте обережні під час переміщення приладу, оскільки він важкий. Використовуйте захисні рукавички та взуття, що постачається в комплекті.

• Захистіть зрізи за допомогою ущільнювального матеріалу, щоб запобігти проникненню вологи, яка викликає набухання.

• Захистіть дно приладу від пари та вологи.

• Не встановлюйте прилад біля дверей або під вікном. Це допоможе запобігти падінню гарячого посуду з приладу під час відчинення дверей чи вікна.
• У разі встановлення приладу над шухлядами переконайтесь у наявності достатнього простору для циркуляції повітря між дном приладу та верхньою шухлядою.
• Дно приладу може нагріватися. Установіть під приладом розділювальну панель з фанери, матеріалу для виготовлення кухонних каркасів або інших незаймистих матеріалів, щоб унеможливити доступ до дна.
• Розділювальна панель повинна повністю покривати зону під варильною поверхнею.

2.2 Під'єднання до електромережі

ПОПЕРЕДЖЕННЯ!

Існує ризик займання та ураження електричним струмом.

• Усі роботи з під'єднання до електромережі мають виконуватися кваліфікованим електриком.
• Прилад повинен бути заземленим.
• Перш ніж виконувати будь-які операції, переконайтеся, що прилад від'єднано від електромережі.
  • Переконайтеся в тому, що параметри на табличці з технічними даними сумісні з електричними параметрами електроживлення від мережі.
  • Переконайтесь у правильному встановленні приладу. Незакріплений або неправильно розташований кабель живлення або штепсель (якщо є) можуть призвести до значного нагрівання роз'ємів.
• Користуйтеся належним мережевим електрокабелем.
• Стежте за тим, щоб проводи живлення не заплутувалися.

• Переконайтеся в тому, що встановлено захист від ураження електричним струмом.
  • Використовуйте кабельний затискач на кабелі.

• Переконайтеся, що кабель живлення або штепсель (якщо є) не торкаються гарячого приладу або посуду під час підключення приладу до розташованої поруч розетки.

• Не використовуйте розгалужувачі, перехідники й подовжувачі.
• Під час встановлення приладу пильнуйте, щоб не пошкодити кабель живлення та штепсель (якщо є). Для заміни пошкодженого кабелю слід звернутися до нашого сервісного центру або до електрика.
• Елементи захисту від ураження електричним струмом та ізоляція мають бути закріплені так, аби їх не можна було зняти без спеціального інструмента.
• Вставляйте штепсельну вилку в розетку електроживлення лише після закінчення установки. Переконайтеся, що після установки є вільний доступ до розетки електроживлення.
• Не вставляйте вилку в розетку, яка ненадійно закріплена.
• Не тягніть за кабель живлення, щоб відключити прилад з мережі. Завжди вимикайте, витягаючи штепсельну вилку.
• Використовуйте лише належні ізолюючі пристрої, а саме: лінійні роз'єднувачі, запобіжники (гвинтові запобіжники слід викрутити з патрона), реле захисту від замикання на землю та контактори.
• Електрообладнання має бути оснащеним ізолюючим пристроєм для повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.

2.3 Користування

ПОПЕРЕДЖЕННЯ!

Існує небезпека травмування, опіків і ураження електричним струмом.

• Перед першим використанням зніміть усі пакувальні матеріали, етикетки та захисну плівку (за наявності).

• Прилад призначено виключно для застосування в домашніх умовах.

• Не змінюйте технічні специфікації цього приладу.

• Переконайтеся в тому, що вентиляційні отвори не заблоковані.
• Не залишайте прилад без нагляду під час користування ним.
• Після кожного використання вимикайте зону нагрівання.
• Не кладіть столові прибори або кришки каструль на зони нагрівання. Вони можуть нагрітися.
• Під час роботи з приладом руки не повинні бути мокрими або вологими. Не користуйтеся приладом, якщо він контактує з водою.
• Не використовуйте прилад як робочу поверхню та як поверхню для зберігання речей.
• Якщо на поверхні приладу з'явились тріщини, негайно від'єднайте його від електромережі. Це дасть змогу запобігти враженню електричним струмом.
• Коли ви кладете продукти в гарячу олію, вона може бризкати.

ПОПЕРЕДЖЕННЯ!

Існує небезпека пожежі та опіків

• Під час нагрівання жирів і олії можуть вивільнятися займисті пари. Готуючи з використанням жирів і олії, тримайте їх осторонь від відкритого вогню або гарячих предметів.
• Пари, які виділяє дуже гаряча олія, можуть спричинити спонтанне займання.
• Використана олія, що містить залишки їжі, може спричинити пожежу за нижчої температури, ніж олія, яка використовується вперше.
• Не кладіть усередину приладу, поряд із ним або на нього легкозаймисті речовини чи предмети, змочені в легкозаймистих речовинах.

ПОПЕРЕДЖЕННЯ!

Існує ризик пошкодження приладу.

• Не ставте гарячий посуд на панель керування.

• Не кладіть кришку гарячої каструлі на скляну варильну поверхню.

• Не допускайте, щоб посуд грівся, коли в ньому немає рідини.

• Будьте обережні та пильнуйте, щоб жодні предмети чи посуд не падали на прилад. Це може призвести до пошкодження поверхні.
• Не вмикайте зони нагрівання, якщо на них немає посуду або посуд порожній.
• Не кладіть алюмінієву фольгу на прилад.
• Кухонний посуд із чавуну, алюмінію або з пошкодженим дном може подряпати скло або склокераміку. Завжди піднімайте такий посуд, якщо його потрібно переставити в інше місце на варильній поверхні.
• Цей прилад призначений виключно для приготування їжі. Його забороняється використовувати для інших цілей, наприклад опалення приміщень.

2.4 Догляд і очищення

• Регулярно очищуйте прилад, щоб запобігти пошкодженню матеріалу поверхні.
• Перед чищення вимкніть прилад і дайте йому охолонути.
• Не застосовуйте водяні розпилювачі або пару для чищення.
• Протріть прилад вологою м'якою ганчіркою. Застосовуйте лише нейтральні миючі засоби. Не використовуйте абразивні засоби, жорсткі серветки для очищення, розчинники або металеві предмети.

2.5 Сервіс

• Для ремонту приладу звертайтеся до авторизованого сервісного центру. Використовуйте лише оригінальні запасні частини.
• Стосовно ламп всередині цього виробу та запасних ламп, що продаються окремо: Ці лампи призначені для використання у побутових приладах з екстремальними фізичними умовами, такими як температура, вібрація, вологість, або призначені для надання інформації про стан роботи приладу. Вони не призначені для використання з іншою метою та не придатні для освітлення побутових приміщень.

2.6 Утилізація

ПОПЕРЕДЖЕННЯ!

Існує небезпека задушення.

• Щоб отримати інформацію про належну утилізацію приладу, слід звернутися до органів муніципальної влади.
  • Від'єднайте прилад від електромережі.
  • Відріжте кабель електричного живлення близько до приладу та утилізуйте його.

Цей продукт по вмісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №139 від 10 березня 2017р.)

3. ВСТАНОВЛЕННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

3.1 Перед встановленням

Перш ніж встановлювати варильну поверхню, запишіть наступну інформацію з таблички з технічними даними. Ця табличка розташована внизу варильної поверхні.

Серійний номер ......

3.2 Вбудовані варильні поверхні

Експлуатувати вбудовані варильні поверхні можна лише після правильного вбудовування у шафки та робочі поверхні, які підходять для цього і відповідають нормам.

3.3 3'єднувальний кабель

• Варильну поверхню оснащено з'єднувальним кабелем.
- Щоб замінити пошкоджений кабель живлення, використовуйте кабель живлення: H05V2V2-F, який витримує температуру 90 °C чи вище. Звертайтеся до місцевого сервісного центру.

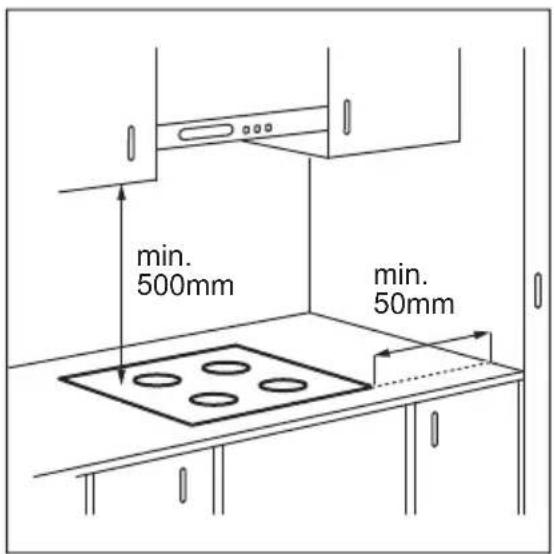

3.4 Складання

Якщо варильна поверхня встановлюється під витяжкою, див. інструкції з монтажу витяжки, щоб дізнатися мінімальну відстань між приладами.

Якщо використовується захисний короб (додаткове приладдя), захисна підлога безпосередньо під варильною поверхнею не потрібна. Захисний короб може бути відсутнім у деяких країнах. Зверніться до місцевого постачальника.

Не слід використовувати захисний короб при встановленні варильної поверхні над духовою шафою.

4. ОПИС ВИРОБУ

4.1 Схема варильної панелі

1 Зона нагрівання
2 Панель керування

4.2 Структура панелі керування

Керування приладом здійснюється за допомогою сенсорних кнопок. Символи на дисплеї, індикатори та звукові сигнали вказують на активовані функції.

	Сен-сорна кнопка	Функція Коментар
1	➊	ВКЛ/ВИМК Увімкнення та вимкнення варильної поверхні.
2	➎	- Вибір зони нагрівання.
3	- Дисплей установленого ступеня нагрівання	Відображення встановленого ступеня нагрівання.
4	+/-	- Установлення ступеня нагрівання.

4.3 Відображення ступеня нагріву

Дисплей Опис

0	Зону нагрівання вимкнено.
1_9	Зона нагрівання працює.

Дисплей Опис

Виникла несправність.

Зона нагрівання ще гаряча (залишкове тепло).

Працює Автоматичне вимикання.

4.4 Індикатор залишкового тепла

ПОПЕРЕДЖЕННЯ!

Н Небезпека опіку залишковим теплом!

Індикатори показують рівень залишкового тепла для зон нагрівання, які

використовуються в даний момент. Індикатори можуть також з'являтися для сусідніх зон нагрівання, навіть якщо ви їх не використовуєте.

5. ЩОДЕННЕ ВИКОРИСТАННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

5.1 Увімкнення та вимкнення

Торкніться ①утримуйте впродовж 1 секунди, щоб увімкнути або вимкнути варильну поверхню.

5.2 Автоматичне вимикання

Функція автоматично вимикає варильну поверхню в разі, якщо:

• усі зони нагрівання вимкнені,
  • після увімкнення варильної поверхні ви не налаштували ступінь нагріву,
• ви вилили або поклали щось на панель керування більш, ніж на 10 секунд (каструлю, ганчірку тощо). Варильна панель вимикається після звукового сигналу. Приберіть сторонній предмет або очистіть панель керування.
• ви не вимикаєте зону нагрівання й не змінюєте ступінь нагрівання. Через певний час починає світитися індикатор -, після чого варильна поверхня вимикається.

Співвідношення між ступенем нагрівання та часом, після якого вимикається варильна поверхня:

Рівень нагрівання Варильна поверхня вимикається через

1 - 2 6 години

3 - 4 5 години

5 4 години

6 - 9 1,5 години

5.3 Вибір зони нагрівання

Для вибору зони нагрівання торкніться сенсорної кнопки, що відповідає цій зоні. Ступінь нагріву відображається на дисплеї ( ).

5.4 Ступінь нагріву

Виберіть зону нагрівання.

Щоб збільшити ступінь нагріву, використовуйте сенсорну кнопку + щоб зменшити ступінь нагріву, використовуйте сенсорну кнопку . Одночасно торкніть + і , щоб вимкнути зону нагрівання.

6. ПОРАДИ І РЕКОМЕНДАЦІЇ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

6.1 Посуд

Дно посуду має бути якомога товстішим і рівнішим.

Перш, ніж ставити посуд на варильну поверхню, переконайтеся, що його дно чисте та сухе.

Використання сталевого емальованого посуду або посуду з алюмінієвим чи мідним дном може призвести до зміни кольору склокерамічної поверхні.

6.2 Приклади застосування

Дані, наведені в таблиці, є орієнтовними.

Рівень нагрі- вання Призначення: Час (хв) Поради

1 Підтримання готових страв теплими. скільки	Накривайте посуд кришкою. потрібно
1 - 2 Голландський соус, розтоплювання: масла, шоколаду, желатину.	5 - 25 Помішуйте час від часу.
1 - 2 Згущування: збиті омлети, запіканки з яєць.	10 - 40 Готуйте з накритою кришкою.
2 - 3 Приготування рису та страв на основі молока, розігрівання готових страв.	25 - 50 Додайте до рису щонайменше вдвічі більше рідини, перемішайте молочні страви через половину часу готування.
3 - 4 Готування на парі овочів, риби, м'яса.	20 - 45 Додайте кілька столових ложок ріди-ни.
4 - 5 Готування картоплі на парі. 20 - 60 Використовуйте макс. 1⁄4 л води на 750 г картоплі.
4 - 5 Приготування страв у великій кілько-сті, звичайних та густих супів.	60 - 150 До 3 л рідини плюс інгредієнти.
6 - 7 Легке підсмажування: шніцелів, кор-дон блю, відбивних, фрикадельок, сардельок, печінки, борошняної під-ливки, яєць, омлетів, оладок.	скільки потрібно	Переверніть по завершенні полови-ни часу.
7 - 8 Інтенсивне смаження дерунів, філе, стейків.	5 - 15 Переверніть по завершенні полови-ни часу.
9 Кип'ятіння води, готування макаронів, обсмажування м'яса (гуляш, тушковане м'ясо), приготування картоплі фрі.

7. ДОГЛЯД І ОЧИЩЕННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

7.1 Загальна інформація

• Очищуйте варильну поверхню після кожного використання.
  • Дно посуду, в якому ви готуєте, має бути завжди чистим.
• Подряпини або темні плями на поверхні не впливають на роботу варильної поверхні.
• Використовуйте спеціальний засіб для чищення, придатним для цієї варильної поверхні.
• Користуйтеся спеціальним шкребком для скла.

7.2 Чищення варильної поверхні

- Негайно видаляйте такі типи забруднень: розплавлену пластмасу й

полімерну плівку, цукор та залишки стран, що містять цукор, якщо цього не зробити, то забруднення може призвести до пошкодження варильної поверхні. Будьте обережні, щоб уникнути опіків. Використовуйте спеціальний шкребок для варильних поверхонь під гострим кутом до скляної поверхні і пересувайте лезо по поверхні.

- Видаляйте залишки після того, як прилад достатньо охолоне: вапняні та водяні розводи, бризки жиру та плями з металевим відблиском. Очищуйте поверхню вологою ганчіркою з нейтральним миючим засобом. Після чищення витріть поверхню м'якою тканиною.

- Видаліть плями з металевим відблиском: скористайтеся розчином води з оцтом та витріть скляну поверхню ганчіркою.

8. УСУНЕННЯ ПРОБЛЕМ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

8.1 Необхідні дії в разі виникнення проблем

Несправність Можнона причина Вирішення

Ви не можете увімкнути або користуватись варильною поверхнею.	Варильну панель не під’єднано до мережі або під’єднано неправильно.	Перевірте, щоб варильна поверхня була правильно під’єднана до мережі.
Запобіжник перегорів. Переконайтеся, що запобіжник є		причиною несправності. Якщо запобіжник перегорить ще раз, зверніться до кваліфікованого електрика.
Ви не встановили налаштування нагрівання протягом 10 секунд.		Увімкніть варильну панель і налаштуйте режим нагрівання не раніше ніж через 10 секунд.
Ви доторкнулися до двох або більше сенсорних кнопок одночасно.		Торкайтеся лише однієї сенсорної кнопки.

Несправність Можлива причина Вирішення

На панелі керування виявленоплями води або жиру.	Очистіть панель керування.
Варильна панель вимикаєтьсяпісля звукового сигналу.Коли ви вимикаєте варильнупанель, то чуєте звуковий сигнал.	Ви чимось накрили одну або кіль-ка сенсорних кнопок.	Приберіть сторонній предмет із сен-сорних кнопок.
Варильна поверхня вимикається.	Сенсорна кнопка ⚪чимось на-крита.	Приберіть сторонній предмет із сен-сорної кнопки.
Не вмикається індикатор залишкового тепла.	Зона не нагрівається, тому щопрацює недовго або датчик пошкоджено.	Якщо зона нагрівання працює до-сить довго, але не нагрівається,зверніться до авторизованого сер-вісного центру.
Сенсорні кнопки нагріваються.	Посуд має завеликий розмір абознаходиться надто близько doeлементів керування.	За можливості ставте великий посудна задні зони нагрівання.
На дисплеї відображається Ⓔі число.	Помилка функціонування вариль-ної поверхні.	Вимкніть варильну поверхню таввімкніть її знову через 30 секунд.Якщо ⚫загоряється знову, від’єд-найте прилад від електромережі. Че-рез 30 секунд знову підключіть його.Якщо проблема не зникає, звернітьсядо авторизованого сервісного центру.
Чути постійний звуковий сигнал.	Неправильне під’єднання до мережі електропостачання.	Від’єднайте варильну панель від електромережі. Зверніться до квалі-фікованого електрика, щоб переві-рити встановлення.
На дисплеї відображається ⒺБ.	Відсутня друга фаза електрожи-влення.	Перевірте, щоб варильна поверхнябула правильно під’єднана до мережі. Вийміть запобіжник, зачекайтехвилину і вставте запобіжник на місце.

8.2 Якщо ви не можете усунути проблему...

Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до служби технічної підтримки. Повідомте їм дані, наведені на паспортній табличці. Також повідомте тризначний буквений код склокераміки (див. у кутку поверхні) і текст повідомлення про помилку, який

відображається на дисплеї.

Переконайтеся, що варильна поверхня використовувала належним чином. Якщо ви неправильно користувалися приладом, візит майстра або продавця буде платним навіть у гарантійний період. Інструкції щодо центру сервісного обслуговування та умови гарантії описані в гарантійному буклеті.

9. ТЕХНІЧНІ ДАНІ

9.1 Табличка з технічними даними

Модель ZHRN641K НОМЕР ВИРОБУ (PNC) 949 492 416 00

9.2 Специфікація зон нагрівання

Зона нагрівання	Номінальна потужність (макс. ступінь нагрівання) [Вт]	Діаметр зони нагрівання [мм]
Передня ліва 2300 210
Задня ліва 1200 145
Передня права 1200 145
Задня права 1800 180

Задля оптимальних результатів готування

не використовуйте посуд, більший за

діаметр зони нагрівання.

10. ЕНЕРГОЕФЕКТИВНІСТЬ

10.1 Інформація щодо виробу згідно з EU 66/2014 дійсна лише для ринку ЄС

Ідентифікатор моделі ZHRN641K

Тип варильної поверхні Вбудована варильна по-верхня
Кількість зон нагрівання 4
Технологія нагрівання Електричний нагрівач
Діаметр круглих зон нагрівання (∅) Передня ліва	Задня ліва	21,0 см
	Передня права	14,5 см
	Задня права	14,5 см
		18,0 см
Споживання електроенергії однією зоною нагрі-вання (EC electric cooking)	Передня ліва	200,1 Вт·год/кг
	Задня ліва	188,0 Вт·год/кг
	Передня права	188,0 Вт·год/кг
	Задня права	191,6 Вт·год/кг

Споживання електроенергії варильною поверхнею (EC electric hob) 191,9 Вт·год/кг

EN 60350-2 - Електричні побутові прилади для готування їжі. Частина 2: Варильні поверхні. Способи вимірювання продуктивності

10.2 Енергозбереження

Скористайтеся нижченаведеними порадами для щоденного енергозбереження.

• При нагріванні води використовуйте лише потрібну кількість.

• По можливості завжди накривайте посуд кришкою.

• Перед увімкненням зони нагрівання розмістіть на ній посуд.

• Діаметр дна посуду та зони нагрівання має бути однаковим.
• На менших зонах нагрівання розміщуйте менший посуд.
• Розміщуйте посуд безпосередньо в центрі зони нагрівання.
• Використовуйте залишкове тепло для підтримання страви теплою або розтоплювання продуктів.

11. ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним символом 🚫 Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров'я інших людей і забезпечити вторинну переробку електричних і електронних

приладів. Не викидайте прилади, позначені відповідним символом разом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади.

WWW.ZANUSSI.COM/SHOP
