| Тип продукта | Встраиваемая варочная панель |
| Бренд | Zanussi |
| Модель | ZHRN641K |
| Количество конфорок | 4 |
| Технология нагрева | Радиационный нагрев |
| Диаметры конфорок | Передняя левая : 21,0 см Задняя левая : 14,5 см Передняя правая : 14,5 см Задняя правая : 18,0 см |
| Номинальная мощность конфорок | Передняя левая : 2300 W Задняя левая : 1200 W Передняя правая : 1200 W Задняя правая : 1800 W |
| Электропитание | 220-240 V / 400 V 2N, 50-60 Hz |
| Общая мощность | 6,5 кВт |
| Тип управления | Сенсорные кнопки |
| Дисплей | Уровень нагрева, индикатор остаточного тепла |
| Основные функции | Включение/Выключение, выбор зоны, регулировка уровня нагрева, автоматическое отключение |
| Безопасность | Автоматическое отключение, индикатор остаточного тепла, защита от детей (рекомендуется) |
| Уход и очистка | Очистка специальным скребком для стекла, неабразивным моющим средством |
| Совместимость посуды | Плоское и толстое дно, диаметр, соответствующий зоне |
| Энергопотребление | 191,9 Вт·ч/кг (варочная панель) |
| Код продукта (PNC) | 949 492 416 00 |
| Страна производства | Румыния |
| Послепродажное обслуживание | www.zanussi.com/support |
| Кабель питания в комплекте | Да, тип H05V2V2-F (минимальная температура 90 °C) |
Часто задаваемые вопросы - ZHRN641K ZANUSSI
Вопросы пользователей о ZHRN641K ZANUSSI
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего плита в формате PDF бесплатно! Найдите своё руководство ZHRN641K - ZANUSSI и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. ZHRN641K бренда ZANUSSI.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZHRN641K ZANUSSI
RU Инструкция по эксплуатации 164
1.2 Основна безопасност
Риск от пожар или токов удар.
Вж. глава "Безопасност".
3.1 Преди монтажа
5. ВСЕКИДНЕВНА УПОТРЕБА
ВНИМАНИЕ!
Вж. глава "Безопасност".
Тази функция спира автоматично плота, ако:
Вж. глава "Безопасност".
Вж. глава "Безопасност".
7.1 Обща информация
Вж. глава "Безопасност".
8.2 Ако не откривате решение...
2. БЕЗБЕДНОСНИ УПАТСТВА
2.1 Монтажа
ПРЕДУПРЕДУВАЊЕ!
Проблем Можно причина Решение
Проблем Можно причина Решение
9. ТЕХНИЧКИ ПОДАТОЦИ
9.1 Плочка со спецификации
Модел ZHRN641K PNC 949 492 416 00
Тип 60 HAD 54 AO 220 - 240 V / 400 V 2N 50 - 60 Hz
9.2 Спецификации за ринглите
| Рингла | Номинална моćност (Поставка за максимальна топлина) [W] | Дијаметар на рингла [mm] |
| Лева предна 2300 210 | ||
| Лева задна 1200 145 | ||
| Десна предна 1200 145 | ||
| Десна задна 1800 180 |
10. ЕНЕРГЕТСКА ЕФИКАСНОСТ
ПОСЕТИТЕ НАШ ВЕБ-САЙТ, ЧТОБЫ:
Найти инструкции по эксплуатации, а также рекомендации по использованию, устранению неисправностей, техническом обслуживании и ремонте: www.zanussi.com/support
Право на изменения сохраняется.
СОДЕРЖАНИЕ
- СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.... 164
- УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....167
- УСТАНОВКА....169
- ОПИСАНИЕ ПРИБОРА.... 171
- ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....172
- ПОЛЕЗНЫЕ СОВЕТЫ.... 173
- УХОД И ЧИСТКА.... 174
- УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.....174
- ТЕХНИЧЕСКИЕ ДАННЫЕ.... 176
- ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ.... 176
- ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ.....177
1. ⚠СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с настоящей инструкцией. Изготовитель не несёт ответственность за травмы/ущерб, вызванные неправильной установкой и эксплуатацией. Обязательно храните данную инструкцию вместе с прибором для использования в будущем.
1.1 Безопасность детей и лиц с ограниченными возможностями
• Данный прибор может эксплуатироваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать электроприбор и дающих
им представление об опасности, сопряженной с его эксплуатацией.
• Детям в возрасте от 3 до 8 лет, а также лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором, если только за ними не обеспечивается постоянный надзор.
• Детям младше 3 лет запрещается находиться рядом с прибором, если только за ними не обеспечивается постоянный надзор взрослых.
- Не позволяйте детям играть с прибором.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте материалы надлежащим образом.
• ПРЕДУПРЕЖДЕНИЕ. Не подпускайте детей и домашних животных к прибору, когда он работает или остывает. Во время эксплуатации доступные для контакта части сильно нагреваются.
- Если прибор оснащен устройством защиты детей, его следует включить.
- Очистка и доступное пользователю техническое обслуживание прибора не должно производиться без присмотра - детьми.
1.2 Общие правила техники безопасности
• ВНИМАНИЕ: Прибор и его доступные для контакта части сильно нагреваются во время эксплуатации. Будьте осторожны и не прикасайтесь к нагревательным элементам.
• ВНИМАНИЕ: Оставление на варочной поверхности продуктов, готовящихся на жире или масле, может представлять опасность и привести к пожару.
• НИ В КОЕМ СЛУЧАЕ не пытайтесь залить пламя водой; вместо этого выключите прибор и накройте пламя, например, крышкой или противопожарным одеялом.
- ПРЕДУПРЕЖДЕНИЕ: Подключение прибора к электросети не должно выполняться через внешние коммутирующие устройства, например, таймеры, а
также через цепи, которые регулярно подключаются и отключаются поставщиком электроэнергии.
- ПРЕДУПРЕЖДЕНИЕ: ход приготовления требует надзора. При малом времени приготовления надзор должен быть постоянным.
• ВНИМАНИЕ: Опасность возгорания: не используйте варочные поверхности для хранения каких-либо предметов. - Не следует класть на варочную поверхность металлические предметы, такие как ножи, вилки, ложки и крышки, так как они могут нагреться.
- Не эксплуатируйте прибор до его установки в мебель, в которую он должен быть встроен.
- Не используйте пароочистители для очистки прибора.
- При обнаружении трещин на стеклокерамической поверхности или при ее растрескивании выключите прибор и отсоедините его от сети электропитания. Если прибор подключен напрямую при помощи клеммной колодки, извлеките плавкий предохранитель, чтобы отсоединить прибор от сети. В любом случае обратитесь в авторизованный сервисный центр.
• В случае повреждения шнура питания во избежание несчастного случая он должен быть заменен изготовителем, авторизованным сервисным центром или специалистом с равнозначной квалификацией.
• ВНИМАНИЕ: Используйте только защиту варочной поверхности, которая была разработана изготовителем прибора для приготовления пищи, обозначена изготовителем прибора в инструкциях в качестве пригодной для использования с данным прибором, либо встроена в прибор. Использование ненадлежащей защиты может стать причиной несчастного случая.
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ
2.1 Установка
ВНИМАНИЕ!
Установка прибора должна осуществляться только квалифицированным персоналом.
ВНИМАНИЕ!
Это может привести к повреждению прибора или травмам.
- Удалите всю упаковку.
- Не устанавливайте и не подключайте прибор, имеющий повреждения.
- Следуйте инструкциям по установке, входящим в комплект прибора.
- Обеспечьте наличие минимально допустимых зазоров между соседними приборами и предметами мебели.
• Всегда будьте осторожны при перемещении прибора, поскольку он тяжелый. Всегда используйте защитные перчатки и закрытую обувь. - Поверхности срезов столешницы необходимо покрыть герметиком во избежание их разбухания под воздействием влаги.
- Защитите днище прибора от пара и влаги.
- Не устанавливайте прибор рядом с дверьми или под окнами. Это позволит избежать падения с прибора горячей кухонной посуды при открывании двери или окна.
• В случае установки прибора над выдвижными ящиками убедитесь, что между днищем прибора и верхним ящиком имеется достаточное для вентиляции пространство.
- Дно прибора сильно нагревается. Обязательно разместите под прибором пожаробезопасную разделительную прокладку из фанеры, полотна для столешниц или других невоспламеняющихся материалов для предотвращения доступа к прибору снизу.
- Разделительная панель должна полностью перекрывать область под варочной панелью.
2.2 Подключение к электросети
ВНИМАНИЕ!
Существует риск пожара и поражения электрическим током.
- Все электрические подключения должны производиться квалифицированным электриком.
- Прибор должен быть заземлен.
• Перед выполнением каких-либо операций по чистке прибора или по уходу за ним его следует отключить от сети электропитания. - Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.
- Убедитесь в правильности установки прибора. Неплотно зафиксированный сетевой шнур или вилка (если это применимо к данному прибору), которая неплотно держится в розетке, может привести к перегреву контактов.
- Используйте соответствующий электросетевой кабель.
- Не допускайте спутывания электропроводов.
- Позаботьтесь об установке защиты от поражения электрическим током.
- Сетевой шнур не должен быть туго натянут.
- При подключении прибора к розеткам, расположенным на близком от него расстоянии, убедитесь, что сетевой шнур или вилка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.
- Не пользуйтесь тройниками и удлинителями.
- Следите за тем, чтобы не повредить вилку (если это применимо к данному прибору) и сетевой кабель. Для замены сетевого кабеля обратитесь в
авторизованный сервисный центр или к электрику.
- Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
• Вставляйте вилку сетевого кабеля в розетку только в конце установки прибора. Убедитесь, что после установки прибора к вилке сетевого шнура есть свободный доступ. - Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
- Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
- Следует использовать подходящие размыкающие устройства: автоматические выключатели, предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), УЗО и контакторы.
- Прибор должен быть подключен к электросети через устройство для изоляции, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать зазор между разомкнутыми контактами не менее 3 мм.
2.3 Использование
ВНИМАНИЕ!
Существует риск травмы, ожогов и поражения электрическим током.
• Перед первым использованием удалите всю упаковку, наклейки и защитную пленку (если она имеется).
- Данный прибор предназначен только для бытового применения.
- Не вносите изменения в конструкцию данного прибора.
- Удостоверьтесь, что вентиляционные отверстия не закрыты.
• Во время работы прибора не оставляйте его без присмотра.
- После каждого использования выключайте конфорки.
- Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.
- При использовании прибора не касайтесь его мокрыми руками; не касайтесь прибора, если на него попала вода.
- Не используйте прибор в качестве столешницы или подставки для каких-либо предметов.
• В случае образования на приборе трещин немедленно отключите его от сети электропитания. Это позволит предотвратить поражение электрическим током. - Помещение продуктов в горячее масло может привести к его разбрызгиванию.
ВНИМАНИЕ!
Существует опасность возгорания или взрыва.
- При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Не допускайте присутствия открытого пламени и нагретых предметов при использовании для приготовления жиров и масел.
- Образуемые сильно нагретым маслом пары могут привести самопроизвольному возгоранию.
- Использованное масло может содержать остатки продуктов, что может привести к его возгоранию при более низких температурах по сравнению с маслом, которое используется в первый раз.
- Не помещайте на прибор, рядом с ним или внутрь него легковоспламеняющиеся вещества или изделия, пропитанные легковоспламеняющимися веществами.
ВНИМАНИЕ!
Существует риск повреждения прибора.
- Не ставьте на панель управления горячую кухонную посуду.
- Не кладите на стеклянную поверхность варочной поверхности горячие крышки сковород.
-
Не позволяйте жидкости полностью выкипать из посуды.
-
Не допускайте падения на поверхность прибора каких-либо предметов или кухонной посуды. Это может привести к ее повреждению.
- Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.
- Не кладите на прибор алюминиевую фольгу.
- Стеклянную/стеклокерамическую поверхность можно поцарапать, передвигая по нему чугунную или алюминиевую посуду, а также посуду с поврежденным дном. При перемещении подобных предметов обязательно поднимайте их с варочной поверхности.
- Данный прибор предназначен только для приготовления пищи. Его не следует использовать в других целях, например, для обогрева помещений.
2.4 Уход и чистка
- Во избежание повреждения покрытия прибора производите его регулярную очистку.
• Перед каждой очисткой выключайте прибор и давайте ему остыть. - Не используйте для очистки прибора подаваемую под давлением воду или пар.
- Очищайте прибор мягкой влажной тряпкой. Используйте только нейтральные моющие средства. Не используйте абразивные средства, царапающие губки, растворители или металлические предметы.
3. УСТАНОВКА
ВНИМАНИЕ!
См. главы, содержащие
Сведения по технике
безопасности.
3.1 Перед установкой
Перед установкой варочной панели перепишите с таблички с техническими данными перечисленные ниже сведения. Табличка с техническими данными находится на днище варочной панели.
2.5 Сервис
- Для ремонта прибора обратитесь в авторизованный сервисный центр. Применяйте только оригинальные запасные части.
- О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.
2.6 Утилизация
ВНИМАНИЕ!
Существует опасность травмы или удушья.
- Для получения информации о том, как надлежит утилизировать данный прибор, обратитесь в местные муниципальные органы власти.
- Отключите прибор от сети электропитания.
- Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.
Серийный номер ......
3.2 Встраиваемые варочные панели
Эксплуатация встраиваемых варочных панелей разрешена только после их монтажа в мебель, предназначенную для встраиваемых варочных панелей и отвечающую необходимым стандартам.
3.3 Шнур питания
• Варочная панель поставляется со шнуром питания.
- При замене поврежденного шнура используйте кабель типа H05V2V2-F, устойчивый к температуре 90°C и выше. Обратитесь в местный сервисный центр.

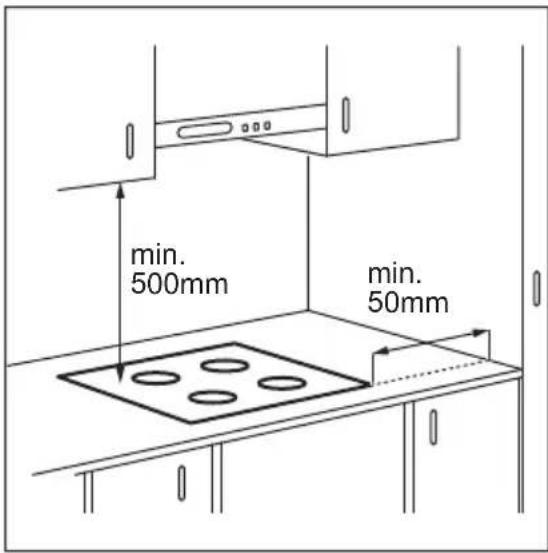

3.4 Сборка
При установке варочной панели под вытяжкой ознакомьтесь с инструкциями по установке вытяжки и найдите в них значение минимально допустимого расстояния между приборами.
При использовании защитного экрана (приобретается отдельно) установка защитного пола непосредственно под варочной панелью не является обязательной. В ряде стран защитный экран может отсутствовать в списке доступных аксессуаров. Обратитесь к своему поставщику.
В случае установки прибора над духовым шкафом использование защитного экрана невозможно.
4. ОПИСАНИЕ ПРИБОРА
4.1 Функциональные элементы варочной панели
1 Диаметр конфорки
2 Панель управления
4.2 Функциональные элементы панели управления
Управление прибором осуществляется с помощью сенсорных полей. Работа функций подтверждается выводом информации на дисплей, а также визуальной и звуковой индикацией.
| Сен-сорноеполе | Описание Комментарий | |
| 1 | ➀ | «ВКЛ/ВЫКЛ» Включение и выключение варочной панели. |
| 2 | ➁ | - Выбор конфорки |
| 3 | - Индикация мощности нагрева Отображение значения мощности нагрева. | |
| 4 | + / — | - Установка мощности нагрева. |
4.3 Индикаторы ступеней нагрева
Дисплей Описание
| 0 | Конфорка выключена. |
| 1_9 | Конфорка работает |
Дисплей Описание
+ЧИСЛО
Возникла неисправность.
Конфорка еще не остыла (остаточное тепло).
Выполняется Automatic Switch Off.
H Существует опасность ожога из-за остаточного тепла.
Индикаторы отражают уровень остаточного тепла используемых в данный момент конфорок. Также могут зажечься индикаторы соседних конфорок, даже если они не используются.
5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ
ВНИМАНИЕ!
См. главы, содержащие Сведения по технике безопасности.
5.1 Включение или выключение
Коснитесь на одну секунду, чтобы включить или выключить варочную панель.
5.2 Automatic Switch Off
Данная функция автоматически выключает варочную панель, если:
• выключены все конфорки;
- после включения варочной панели не был выбран уровень нагрева;
- панель управления чем-либо залита или на ней что-либо находится дольше десяти секунд (сковорода, тряпка и т.п.). Выдается звуковой сигнал, после чего варочная панель выключается. Уберите предмет или протрите панель управления;
- Конфорка не была выключена или не был изменен уровень нагрева. Через некоторое время загорается значок и варочная панель выключается.
Соотношение уровня нагрева и времени работы, после которого варочная панель выключается:
Уровень нагрева Варочная панель выключается через
| 1 - 2 6 часов |
| 3 - 4 5 часов |
| 5 4 часа |
| 6 - 9 1,5 часа |
5.3 Выбор конфорки
Для выбора конфорки коснитесь сенсорного поля , соответствующего данной конфорке. На дисплее отображается выбранный уровень нагрева ( )
5.4 Значение мощности нагрева
Выберите конфорку.
Нажмите на +, чтобы увеличить мощность нагрева. Нажмите на , чтобы уменьшить мощность нагрева. Нажмите одновременно на + и , чтобы выключить конфорку.
6. ПОЛЕЗНЫЕ СОВЕТЫ
ВНИМАНИЕ!
См. главы, содержащие Сведения по технике безопасности.
6.1 Кухонная посуда
Дно посуды должно быть как можно более толстым и плоским. Прежде чем ставить посуду на варочную поверхность, убедитесь, что дно посуды сухое и чистое.
Посуда, изготовленная из эмалированной стали, а также посуда с алюминиевым или медным дном может вызвать изменение цвета стеклокерамической поверхности.
6.2 Примеры использования варочной панели
Приведенные ниже данные в таблице являются ориентировочными.
| Уровень нагрева | Назначение: Время | Советы | |
| (мин) | |||
| 1 Сохранение приготовленных блюд теплыми. | по готовности | Закройте посуду крышкой. | |
| 1 - 2 Голландский соус, растапливание: сливочного масла, шоколада, желатина. | 5 - 25 Время от времени перемешивайте. | ||
| 1 - 2 Сгущение взбитый омлет, запеченные яйца. | 10 - 40 Готовьте под крышкой. | ||
| 2 - 3 Приготовление риса и молочных блюд на медленном огне, разогрев готовых блюд. | 25 - 50 Добавьте воды в количестве, как минимум вдвое превышающем количество риса. Перемешивайте молочные блюда на середине приготовления. | ||
| 3 - 4 Приготовление на пару овощей, рыбы, мяса. | 20 - 45 Добавьте несколько столовых ложек жидкости. | ||
| 4 - 5 Приготовление картофеля на пару. 20 - 60 Используйте макс. 14 л воды на 750 г картофеля. | |||
| 4 - 5 Приготовление значительных объемов пищи, раку и супов. | 60 - 150 До 3 л жидкости плюс ингредиенты. | ||
| 6 - 7 Легкая обжарка: эскалопы, «кордон блю» из телятины, котлеты, отбивные, сосиски, печень, заправка из муки, яйца, блины, пончики. | по готовности | Переверните по истечении половины времени приготовления. | |
| 7 - 8 Сильная обжарка, картофельные оладьи, стейки из филе говядины, стейки. | 5 - 15 Переверните по истечении половины времени приготовления. | ||
| 9 Кипячение воды, отваривание макаронных изделий, обжаривание мяса (гуляш, жаркое в горшочках), обжаривание картофеля во фритюре. | |||
7. УХОД И ЧИСТКА
ВНИМАНИЕ!
См. главы, содержащие
Сведения по технике
безопасности.
7.1 Общая информация
• Варочную панель необходимо мыть после каждого использования.
- Следите за тем, чтобы дно посуды всегда было чистым.
- Царапины или темные пятна на поверхности не влияют на работу варочной панели.
- Используйте для очистки специальное средство, предназначенное для очистки варочных панелей.
- Используйте специальный скребок для стекла.
7.2 Чистка варочной поверхности
- Удаляйте немедленно: расплавленную пластмассу, полиэтиленовую пленку, сахар и
пищевые продукты, содержащие сахар, иначе данные загрязнения могут привести к повреждению варочной поверхности. Соблюдайте осторожность, чтобы не обжечься. Расположите специальный скребок под острым углом к стеклянной поверхности и двигайте его по этой поверхности.
- После того, как прибор полностью остынет, удаляйте: известковые пятна, водяные разводы, капли жира, блестящие белесые пятна с металлическим отливом. Варочную поверхность следует чистить влажной тряпкой с неабразивным моющим средством. После чистки вытрите варочную поверхность насухо мягкой тряпкой.
- Удаляйте пятна с металлическим отливом, изменяющие первоначальный цвет поверхности: для этого протрите стеклокерамическую поверхность тряпкой, смоченной водой с уксусом.
8. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ВНИМАНИЕ!
См. главы, содержащие
Сведения по технике
безопасности.
8.1 Что делать, если...
Неисправность Возможная причина Решение
| Варочная панель не включается или не работает. | Варочная панель не подключена к электропитанию, или подключение произведено неверно. | Проверьте правильность подключения варочной панели и наличие на-пряжение в сети. |
| Сработал предохранитель. Проверьте, не является ли предох-ранитель причиной неисправности. Если предохранитель срабатывает повторно снова и снова, обратитесь к квалифицированному электрику. | ||
Неисправность Возможная причина Решение
| Не задавайте никакого уровня нагрева в течение 10 секунд. | Повторно включите варочную панель и менее чем 10 секунд установите уровень нагрева. | |
| Вы прикоснулись одновременно к2 или более сенсорным клавишам. | Следует касаться только одного сенсора. | |
| На панель управления попала во-да или брызги жира. | Протрите панель управления. | |
| Выдается звуковой сигнал, после чего варочная панель выключается.Выключенная варочная панель выдает звуковой сигнал. | На один или более сенсоров был положен посторонний предмет. | Удалите посторонний предмет с сенсоров. |
| Варочная панель отключается. | На сенсорном поле 📋казался посторонний предмет. | Удалите посторонний предмет с сенсорного поля. |
| Не включается индикатор остаточного тепла. | Конфорка не нагрелась, поскольку работала в течение слишком короткого времени или поврежден датчик. | Если конфорка проработала достаточно долго и должна была нагреться, обратитесь в авторизованный сервисный центр. |
| Сенсоры нагреваются. Посуда слишком большая, или вы поставили ее слишком близко к элементам управления. | При использовании большой посуды по возможности ставьте ее на задние конфорки. | |
| Загорается символ 🌐 цифра. | Произошла ошибка в работе варочной панели. | Выключите и снова включите варочную панель спустя 30 секунд. Если снова загорится 📋отключите варочную панель от сети электропитания. Примерно через 30 секунд снова включите варочную панель. В случае повторного возникновения неисправности обратитесь в авторизованный сервисный центр. |
| Слышен постоянный звуковой сигнал. | Неверно выполнено подключение к электросети. | Отключите варочную панель от сети электропитания. Обратитесь к квалифицированному электрику или проверьте правильность установки прибора. |
| Загорится 📒 | Отсутствует фаза 2 источника питания. | Проверьте правильность подключения варочной панели и наличие напряжение в сети. Извлеките предохранитель, подождите одну минуту и снова установите предохранитель. |
8.2 Если решение найти не удается...
Если самостоятельно справиться с проблемой не удается, обращайтесь в магазин или в авторизованный сервисный центр. Предоставьте данные, приведенные на табличке с техническими
данными. Также приведите код стеклокерамики, состоящий из трех цифр (он указан в углу стеклянной панели), и появляющееся сообщение об ошибке. Убедитесь, что варочная панель эксплуатировалась правильно. В противном случае техническое обслуживание, предоставляемое
специалистами сервисного центра или продавца, будет платным, даже если срок гарантии еще не истек. Инструкции по
сервисному центру и условиям гарантии приведены в гарантийном буклете.
9. ТЕХНИЧЕСКИЕ ДАННЫЕ
9.1 Табличка с техническими данными
Модель ZHRN641K PNC (Продуктовый номер) 949 492 416 00
Тип 60 HAD 54 АО 220-240 В / 400 В 2N 50-60 Гц
Изготовлено в Румынии
Серийный № 6.5 кВт
ZANUSSI
9.2 Спецификация конфорок
| Конфорка | Номинальная мощность (Макс. мощность нагрева) [Вт] | Диаметр конфорки, мм |
| Передняя левая 2300 210 | ||
| Задняя левая 1200 145 | ||
| Передняя правая 1200 145 | ||
| Задняя правая 1800 180 | ||
| Для достижения оптимальных результатов приготовления используйте кухонную | посуду, размеры которой не превышает диаметра конфорки. | |
10. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
10.1 Сведения об изделии, приведенные в соответствии с EU 66/2014, действительны только для рынка EC
Идентификатор модели ZHRN641K
| Тип варочной панели Встраиваемая варочная | панель | |
| Число конфорок 4 | ||
| Технология нагрева Излучающий нагреватель | ||
| Диаметр круглых конфорок (∅) Передняя левая | Задняя левая | 21 см |
| Передняя правая | 14,5 см | |
| Задняя правая | 14,5 см | |
| 18 см | ||
| Энергопотребление каждой конфорки (EC electric cooking) | Передняя леваяЗадняя леваяПередняя праваяЗадняя правая | 200,1 Вт·ч/кг188 Вт·ч/кг188 Вт·ч/кг191,6 Вт·ч/кг |
Энергопотребление варочной панели (EC electric hob) 191,9 Вт·ч/кг
EN 60350-2 - Бытовые электроприборы для приготовления пищи – Часть 2: Варочные панели – Методы определения эксплуатационных характеристик
10.2 Экономия электроэнергии
Используя приведенные ниже рекомендации, можно экономить электроэнергию во время приготовления.
- При нагреве воды на наливайте больше воды, чем требуется.
-
По возможности всегда накрывайте посуду крышкой.
-
Прежде чем включить конфорку, поставьте на нее кухонную посуду.
• Диаметры дна посуды и конфорки должны быть одинаковыми. - Посуду меньших размеров ставьте на конфорки меньших размеров.
- Всегда ставьте посуду непосредственно по центру конфорки.
- Используйте остаточное тепло для поддержания пищи в горячем состоянии или для растапливания продуктов.
11. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте
вместе с бытовыми отходами бытовую технику, помеченную символом ✉ Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.
ПОСЕТИТЕ НАШ ВЕБ-САЈТ ДА:
4.4 Индикатор преостале топлоте
УПОЗОРЕЊЕ!
10. ЕНЕРГЕТСКА ЕФИКАСНОСТ
Тип 60 HAD 54 АО 220-240 В / 400 В 2Н 50-60 Гц
Вироблено в Румунії
Сер. номер 6.5 kW
ZANUSSI
