Тип продукту	Вбудована індукційна варильна поверхня
Бренд	Zanussi
Модель	ZIBN641K
Кількість зон варіння	4
Технологія нагріву	Індукція
Розміри для вбудовування (Ш x Г)	560 x 490 мм
Електроживлення	220-240 В / 400 В 2N, 50/60 Гц
Загальна потужність	6,9 кВт
Функція Booster	Так, на кожній зоні (максимальна тривалість 4 хв)
Функція блокування	Так, блокування панелі керування
Пристрій безпеки для дітей	Так
Керування живленням	Так, автоматичний розподіл потужності
Автоматичне вимкнення	Так, безпека
Індикатор залишкового тепла	Так (відображення H)
Виявлення посуду	Так (відображення F якщо не підходить)
Тип керування	Сенсорні (чутливі кнопки)
Матеріал поверхні	Склокераміка
Догляд	М'яка ганчірка, нейтральний миючий засіб, спеціальний скребок
Ремонтопридатність	Авторизований сервісний центр, оригінальні запчастини
Країна виробництва	Румунія

Часті запитання - ZIBN641K ZANUSSI

Як увімкнути та вимкнути варильну поверхню?

Натисніть кнопку ⏻ (увімкнення/вимкнення) протягом 1 секунди, щоб увімкнути або вимкнути панель.

Що означає відображення <b>F</b> на зоні варіння?

Відображення F вказує, що посуд непідходящий (не сумісний з індукцією), занадто малий або відсутній. Використовуйте відповідний посуд з феромагнітним дном.

Як активувати функцію Booster?

Виберіть зону варіння, встановіть максимальний рівень варіння (9), потім натисніть кнопку +, доки не з'явиться P. Функція триває максимум 4 хвилини.

Як заблокувати панель керування?

Натисніть кнопку (блокування). Відображення L з'являється на 4 секунди. Щоб розблокувати, натисніть знову.

Як активувати пристрій безпеки для дітей?

Увімкніть панель кнопкою ⏻, не вибираючи рівень варіння. Натисніть протягом 4 секунд. L загориться. Вимкніть панель. Функція залишається активною.

Які типи посуду використовувати для індукції?

Використовуйте посуд з чавуну, сталі, емальованої сталі, нержавіючої сталі або з багатошаровим дном. Перевірте магнітом: якщо він прилипає до дна, посуд сумісний. Уникайте алюмінію, міді, скла та кераміки.

Як чистити варильну поверхню?

Чистіть після кожного використання вологою м'якою ганчіркою та нейтральним миючим засобом. Для в'їдливого бруду (цукор, розплавлений пластик) використовуйте спеціальний скребок, нахиляючи лезо. Витріть чистою ганчіркою.

Що робити, якщо варильна поверхня не вмикається?

Перевірте, чи підключена панель до мережі та чи не вибило запобіжник. Переконайтеся, що ви встановили рівень варіння протягом 10 секунд після увімкнення. Якщо проблема не зникає, зверніться до кваліфікованого електрика.

Чому рівень варіння коливається між двома значеннями?

Це нормально, коли активна функція Керування живленням. Панель автоматично знижує потужність, щоб не перевищити електричну межу. Зачекайте, поки відображення стабілізується, або зменште рівень вручну.

Де знайти серійний номер та паспортну табличку?

Паспортна табличка знаходиться внизу варильної поверхні. Запишіть модель (ZIBN641K), PNC (949 492 473 00) та серійний номер перед встановленням.

ПОСІБНИК КОРИСТУВАЧА ZIBN641K ZANUSSI

ПОСЕТЕТЕ НАШИЯ УЕБСАЙТ ЗА:

1. ΔИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ

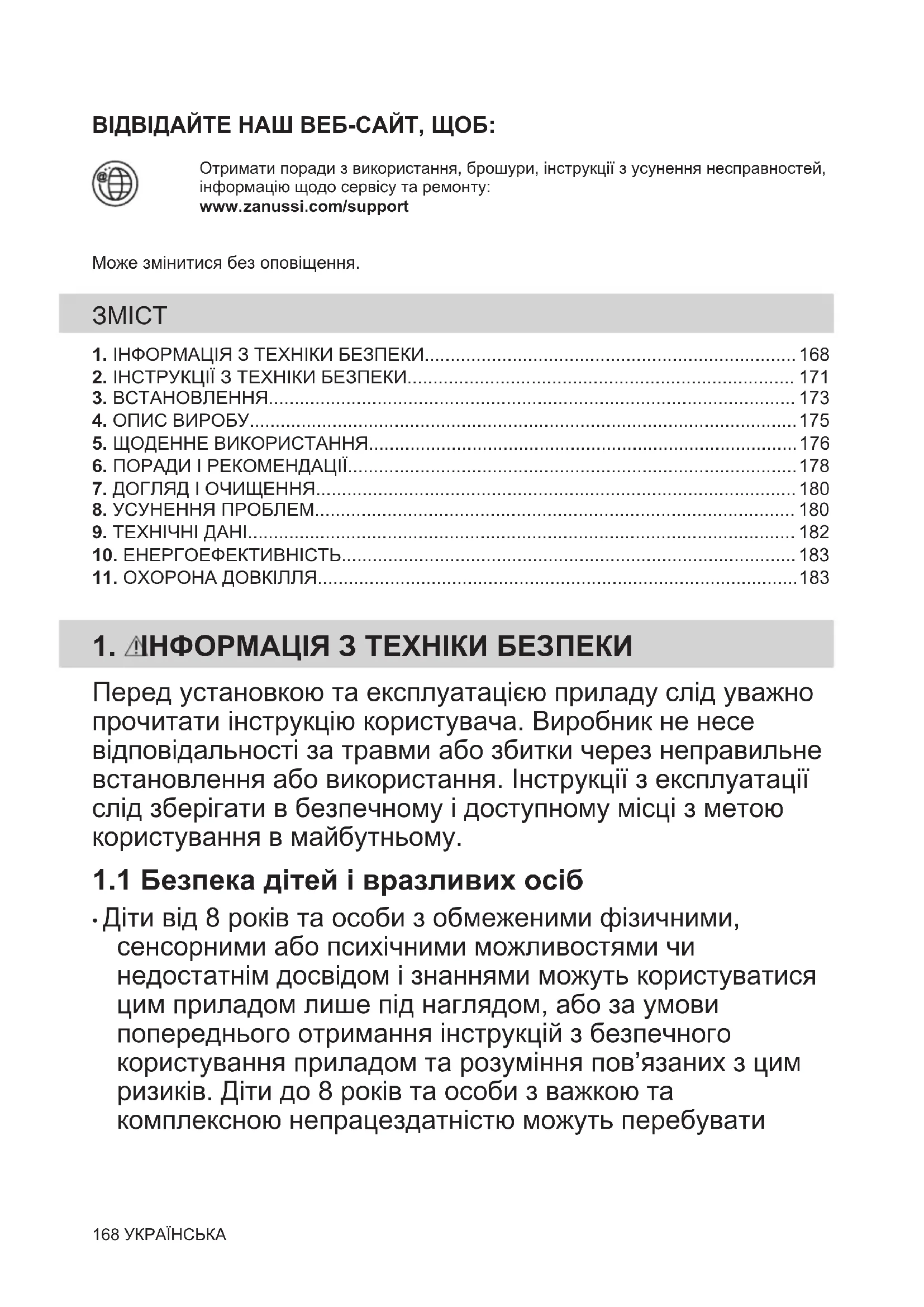

ВІДВІДАЙТЕ НАШ ВЕБ-САЙТ, ЩОБ:

Отримати поради з використання, брошури, інструкції з усунення несправностей, інформацію щодо сервісу та ремонту: www.zanussi.com/support

Може змінитися без оповіщення.

3MICT

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ.... 168
2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ.... 171
3. ВСТАНОВЛЕННЯ.... 173
4. ОПИС ВИРОБУ....175
5. ЩОДЕННЕ ВИКОРИСТАННЯ.... 176
6. ПОРАДИ І РЕКОМЕНДАЦІЇ....178
7. ДОГЛЯД І ОЧИЩЕННЯ.... 180
8. УСУНЕННЯ ПРОБЛЕМ.... 180
9. ТЕХНІЧНІ ДАНІ....182
10. ЕНЕРГОЕФЕКТИВНІСТЬ.... 183
11. ОХОРОНА ДОВКІЛЛЯ....183

1. ΔΗΦΟΡΜΑΖΙΑ 3 ТЕХНІКИ БЕЗПЕКИ

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за травми або збитки через неправильне встановлення або використання. Інструкції з експлуатації слід зберігати в безпечному і доступному місці з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

• Діти від 8 років та особи з обмеженими фізичними, сенсорними або психічними можливостями чи недостатнім досвідом і знаннями можуть користуватися цим приладом лише під наглядом, або за умови попереднього отримання інструкцій з безпечного користування приладом та розуміння пов'язаних з цим ризиків. Діти до 8 років та особи з важкою та комплексною непрацездатністю можуть перебувати

поблизу приладу лише за умови, якщо знаходяться під безперервним спостереженням.

• Слідкуйте за тим, аби діти не бавилися із цим приладом.
- Тримайте усі пакувальні матеріали подалі від дітей та утилізуйте їх належним чином.
• ПОПЕРЕДЖЕННЯ! Прилад і його відкриті поверхні нагріваються під час використання. Не допускайте дітей та домашніх тварин до приладу під час його використання та охолодження.
- Якщо прилад оснащено засобами захисту від доступу дітей, їх необхідно активувати.
• Чищення або обслуговування приладу дітьми дозволяється лише під наглядом.

1.2 Загальна безпека

• Цей прилад призначено виключно для приготування їжі.
- Цей прилад призначений для використання в домашніх умовах у приміщенні.
- Цей прилад можна використовувати в офісах, готельних номерах, напів-готелях, приміщеннях для фермерського туризму та інших подібних приміщеннях, де застосування цього приладу не перевищує (середній) рівень побутового користування.
• ПОПЕРЕДЖЕННЯ: Прилад і його відкриті поверхні нагріваються під час використання. Необхідно поводитись обережно, щоб не торкатися нагрівальних елементів.
• ПОПЕРЕДЖЕННЯ: Готування без нагляду на варильній поверхні з використанням жиру чи олії може спричинити пожежу.
• Ніколи не використовуйте воду для гасіння вогню під час готування. Вимкніть прилад і накрийте полум'я, наприклад, протипожежним покривалом або кришкою.
• ПОПЕРЕДЖЕННЯ: Прилад не повинен бути підключеним через зовнішній перемикач, наприклад

таймер, або підключений до мережі, що регулярно вмикається та вимикається службовим пристроєм.

- ОБЕРЕЖНО: Необхідно стежити за процесом готування. Необхідно безперервно стежити за короткотривалим процесом готування.

• ПОПЕРЕДЖЕННЯ: Небезпека займання: Не зберігайте речі на поверхнях для готування.

- Не можна класти на прилад металеві предмети, наприклад, ножі, виделки, ложки та кришки, оскільки вони можуть нагрітися.

- Не користуйтеся приладом, доки його не буде встановлено у вбудовану конструкцію.

- Не використовуйте пароочищувач для очищення приладу.

• Після користування елементом варильної поверхні вимкніть його за допомогою відповідної ручки. Не покладайтеся на детектор деко.

- Якщо склокерамічна/скляна поверхня трісне, вимкніть прилад та від'єднайте його від мережі живлення. Якщо прилад підключено до мережі живлення безпосередньо через розподільну коробку, вийміть запобіжник, щоб відключити прилад від джерела живлення. У будь-якому випадку, зверніться до авторизованого сервісного центру.

• Задля уникнення небезпеки в разі пошкодження електричного кабелю його заміну має здійснювати виробник, представник авторизованого сервісного центру або інша кваліфікована особа.

• ПОПЕРЕДЖЕННЯ: Використовуйте лише запобіжники вариальної поверхні, розроблені виробником пристрою для приготування, визнані придатними до використання відповідно до інструкцій із експлуатації від виробника або вбудовані у пристрій. Використання неналежних запобіжників може призвести до нещасних випадків.

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

2.1 Встановлення

ПОПЕРЕДЖЕННЯ!

Встановлювати цей прилад повинен лише кваліфікований фахівець.

ПОПЕРЕДЖЕННЯ!

Існує ризик травмування або пошкодження приладу.

• Повністю зніміть упаковку.
• Не встановлюйте й не використовуйте пошкоджений прилад.
• Дотримуйтеся інструкцій зі встановлення, що постачаються разом із приладом.

- Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи предметів.

- Будьте обережні під час переміщення приладу, оскільки він важкий. Використовуйте захисні рукавички та взуття, що постачається в комплекті.

- Захистіть зрізані сторони камери за допомогою ущільнювального матеріалу, щоб запобігти проникненню вологи, яка викликає набухання.

- Захистіть дно приладу від пари та вологи.

- Не встановлюйте прилад біля дверей або під вікном. Це допоможе запобігти падінню гарячого посуду з приладу під час відчинення дверей чи вікна.

- На дні кожного приладу знаходяться охолоджувальні вентилятори.

- Якщо прилад встановлено над шухлядою, дотримуйтеся вказаних нижче правил.

– Не зберігайте невеликі шматки або аркуші паперу, які можуть потрапити всередину, оскільки вони можуть пошкодити охолоджувальні вентилятори або негативного вплинути на систему охолодження.

– Слідкуйте за тим, щоб між дном приладу та речами, що зберігаються в шухляді, залишалося щонайменше 2 см.

- Зніміть розділювальні панелі, встановлені в шафі під приладом.

2.2 Під'єднання до електромережі

ПОПЕРЕДЖЕННЯ!

Існує ризик займання та ураження електричним струмом.

• Усі електричні з'єднання мають виконуватися кваліфікованим електриком.
• Якщо в табличці з технічними даними не надруковано символ (☐), прилад повинен бути заземлений.
• Перш ніж виконувати будь-які операції, переконайтеся, що прилад від'єднано від електромережі.
• Переконайтеся в тому, що параметри на табличці з технічними даними сумісні з електричними параметрами електроживлення від мережі.
• Переконайтеся, що прилад установлено правильно. Незакріплений або невідповідний кабель живлення або штепсель (якщо є) можуть призвести до нагрівання роз'ємів.
• Використовуйте відповідний кабель живлення.
• Не допускайте заплутування кабелю живлення.
• Переконайтеся, що встановлено захист від ураження електричним струмом.
  • Використовуйте на кабелі кабельний затискач.
• Під час підключення приладу до розетки переконайтеся, що кабель живлення або штепсель (якщо є) не торкаються гарячого приладу або посуду.
• Не використовуйте розгалужувачі, перехідники й подовжувачі.

• Стежте за тим, щоби не пошкодити штепсельну вилку (якщо є) або кабель живлення. Для заміни пошкодженого кабелю треба звернутися до нашого авторизованого сервісного центру або до електрика.

• Елементи захисту від ураження електричним струмом та ізоляція мають бути закріплені так, аби їх не можна було зняти без спеціального інструмента.
  • Вставляйте штепсельну вилку в розетку електроживлення лише після закінчення установки. Переконайтеся, що після установки є вільний доступ до розетки електроживлення.

• Не вставляйте вилку в розетку, яка ненадійно закріплена.
• Не тягніть за кабель живлення, щоб відключити прилад з мережі. Завжди вимикайте, витягаючи штепсельну вилку.
• Використовуйте лише належні ізолюючі пристрої, а саме: лінійні роз'єднувачі, запобіжники (гвинтові запобіжники слід викрутити з патрона), реле захисту від замикання на землю та контактори.
• Електрообладнання має бути оснащеним ізолюючим пристроєм для повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.

2.3 Користування

ПОПЕРЕДЖЕННЯ!

Існує небезпека травмування, опіків і ураження електричним струмом.

• Не змінюйте технічні специфікації цього приладу.
• Перед першим використанням зніміть всю упаковку, маркування та захисну плівку (якщо застосовно).
• Переконайтеся в тому, що вентиляційні отвори не заблоковано.
• Під час роботи приладу не залишайте його без нагляду.
• Вимикайте зону готування після кожного використання.
• Не кладіть столові прибори або кришки каструль на конфорки. Вони можуть нагрітися.

• Не працюйте з приладом, якщо ваші руки мокрі або якщо він контактує з водою.

• Не використовуйте прилад як робочу поверхню або як поверхню для зберігання речей.

• Якщо на поверхні приладу з'явилися тріщини, негайно від'єднайте його від електромережі. Це дозволить запобігти враженню електричним струмом.
• Користувачі з кардіостимуляторами мають дотримуватися мінімальної відстані 30 см від індукційних зон приготування під час роботи приладу.
• Коли ви кладете продукти в гарячу олію, вона може бризкати.

ПОПЕРЕДЖЕННЯ!

Існує небезпека пожежі та опіків

• При нагріванні жирів і олії можливе вивільнення легкозаймистих парів. Готуючи з використанням жирів та олії, тримайте їх осторонь від відкритого вогню або гарячих предметів.
• У результаті вивільнення парів при нагріванні жирів та олії до дуже високої температури можливе їх самозаймання.
  • Повторне використання олії, що містить залишки їжі, може спричинити пожежу за температури нижче тієї, при якій ця олія застосовувалася при першому приготуванні їжі.
• Не кладіть усередину приладу, поряд із ним або на нього легкозаймисті речовини чи предмети, змочені в легкозаймистих речовинах.

ПОПЕРЕДЖЕННЯ!

Існує ризик пошкодження приладу.

• Не тримайте гарячий посуд на панелі керування.
• Не кладіть кришку гарячої каструлі на скляну варильну поверхню.
• Не допускайте, щоб посуд грівся, коли в ньому немає рідини.
• Будьте обережні, щоб не допускати падіння предметів чи посуду на прилад. Поверхня може бути пошкоджена.
• Не вмикайте зони варіння, якщо посуд порожній або відсутній.
• Не кладіть алюмінієву фольгу на прилад.
• Кухонний посуд із чавуну або з пошкодженим дном може подряпати

скло/склокераміку. Завжди піднімайте ці предмети, коли потрібно їх перемістити на варильній поверхні.

2.4 Догляд і очищення

• Регулярно очищуйте прилад, щоб запобігти пошкодженню матеріалу поверхні.
• Перед чищення вимкніть прилад і дайте йому охолонути.
• Не застосовуйте водяні розпилювачі або пару для чищення.
• Протріть прилад вологою м'якою ганчіркою. Застосовуйте лише нейтральні миючі засоби. Не використовуйте абразивні засоби, жорсткі серветки для очищення, розчинники або металеві предмети.

2.5 Сервіс

• Для ремонту приладу звертайтеся до авторизованого сервісного центру. Використовуйте лише оригінальні запасні частини.
• Стосовно ламп всередині цього виробу та запасних ламп, що продаються окремо: Ці лампи призначені для використання у побутових приладах з

екстремальними фізичними умовами, такими як температура, вібрація, вологість, або призначені для надання інформації про стан роботи приладу. Вони не призначені для використання з іншою метою та не придатні для освітлення побутових приміщень.

2.6 Утилізація

ПОПЕРЕДЖЕННЯ!

Існує небезпека задушення.

• По інформацію з належної утилізації приладу звертайтеся до місцевих органів влади.
  • Від'єднайте прилад від електромережі.
  • Відріжте кабель електричного живлення близько до приладу та утилізуйте його.

Цей продукт по вмісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №139 від 10 березня 2017р.)

3. ВСТАНОВЛЕННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

3.1 Перед встановленням

Перш ніж встановлювати варильну поверхню, запишіть наступну інформацію з таблички з технічними даними. Ця табличка розташована внизу варильної поверхні.

Серійний номер ......

3.2 Вбудовані варильні поверхні

Експлуатувати вбудовані варильні поверхні можна лише після правильного вбудовування у шафки та робочі поверхні, які підходять для цього і відповідають нормам.

3.3 3'єднувальний кабель

• Варильну поверхню оснащено кабелем підключення13 А. З'єднувальний кабель має бути підключеним лише кваліфікованим електриком.
• Щоби замінити пошкоджений кабель живлення, використовуйте кабель типу: H05V2V2-F, або еквівалент, яке витримує температуру 90 °Сабо вище. Зверніться до авторизованого сервісного центру. З'єднувальний кабель має замінюватися лише кваліфікованим електриком.
• Прилад працює при 50 Гц або 60 Гц і не потребує додаткових дій від кваліфікованого електрика для перемикання частоти.

3.4 Схема підключення

2 Nm 380 - 415V 2N ~ 220 - 240V ~ 220 - 240V ~ N2 N1 L2 L1 N2 N1 L2 L1 220 - 240V ~ 220 - 240V ~ N2 N1 L2 L1 NL

Кольори дротів

N2 N1 L2 L1

Синій Синій — сірий Коричневий Чорний

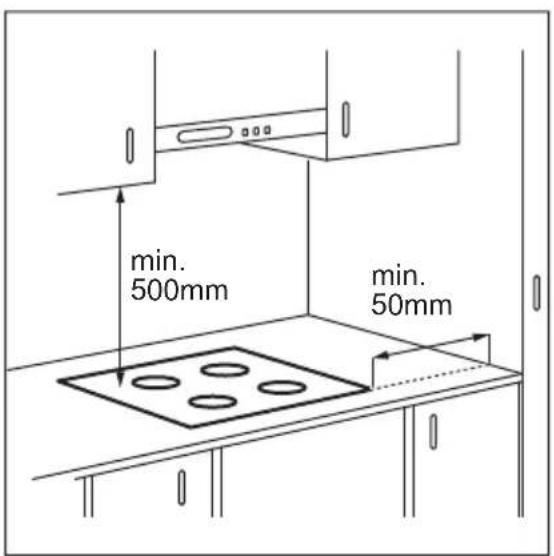

3.5 Збирання

Якщо варильна поверхня встановлюється під витяжкою, див. інструкції з монтажу витяжки, щоб дізнатися мінімальну відстань між приладами.

Якщо прилад встановлено над шухлядою, вентиляція варильної поверхні під час

процесу готування може нагрівати речі, що зберігаються в шухляді.

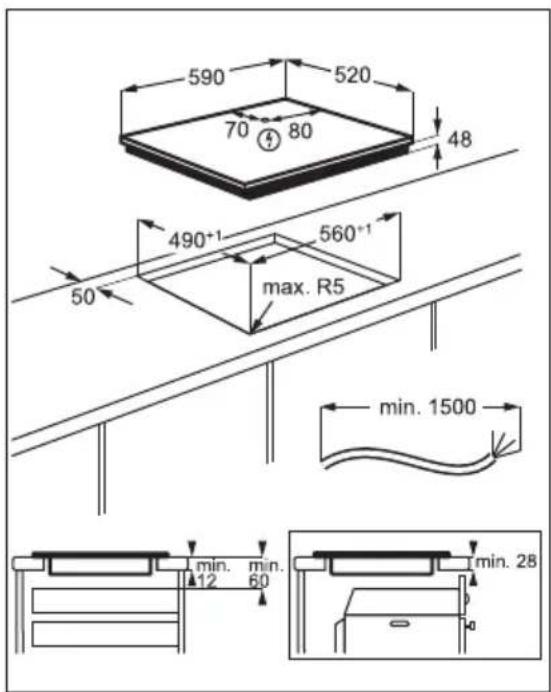

590 520 70 80 48 490+1 560+1 max. R5 50 min. 1500 min. min. 12 60 min. 28

4. ОПИС ВИРОБУ

4.1 Оснащення варильної поверхні

1 1 1 1 2

1 Індукційна зона нагрівання
2 Панель керування

4.2 Структура панелі керування

1 32 4 5 ① ⏻ 9 - + 6 ② 8

Керування приладом здійснюється за допомогою сенсорних кнопок. Символи на дисплеї, індикатори та звукові сигнали вказують на активовані функції.

	Сенсорна кнопка	Функція Коментар
1	➊	Увімк. / Вимк. Увімкнення та вимкнення вариальної поверхні.
2		Блокування / Захист від до-ступу дітей Блокування та розблокування панелі керування.
3		- Вибір зони нагрівання.
4	- Дисплей установленого ступеня нагрівання	Відображення встановленого ступеня нагрівання.
5	+/-	- Установлення ступеня нагрівання.

4.3 Відображення ступеня нагріву

Дисплей Опис

Зону нагрівання вимкнено.

Дисплей Опис
1 - 9	Зона нагрівання працює.
P	Працює Booster.
E + цифра	Виникла несправність.
H	Зона нагрівання ще гаряча (залишкове тепло).
L	Працює Блокування / Захист від доступу дітей.
F	Посуд невідповідний, надто малий або на зоні нагрівання немає посуду.
-	Працює Автоматичне вимикання.

5. ЩОДЕННЕ ВИКОРИСТАННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

5.1 Увімкнення та вимкнення

Торкніться ①утримуйте впродовж 1 секунди, щоб увімкнути або вимкнути варильну поверхню.

5.2 Автоматичне вимикання

Функція автоматично вимикає варильну поверхню в разі, якщо:

• усі зони нагрівання вимкнені,
• після увімкнення варильної поверхні ви не налаштували ступінь нагріву,
• ви вилили або поклали щось на панель керування більш, ніж на 10 секунд (каструлю, ганчірку тощо). Варильна панель вимикається після звукового сигналу. Приберіть сторонній предмет або очистіть панель керування.
• варильна поверхня занадто нагрілася (наприклад, це може статися після википання усієї води в каструлі). Дочекайтеся, доки зона нагрівання охолоне, перш ніж знову використовувати варильну поверхню.
• використовується непідходящий посуд. Починає світитися символ F, через

2 хвилини зона нагрівання автоматично вимикається.

- ви не вимикаєте зону нагрівання й не змінюєте ступінь нагрівання. Через певний час починає світитися індикатор ☐, після чого варильна поверхня вимикається.

Співвідношення між ступенем нагрівання та часом, після якого вимикається варильна поверхня:

Рівень нагрівання Варильна поверхня вимикається через

5.3 Вибір зони нагрівання

Для вибору зони нагрівання торкніться сенсорної кнопки що відповідає цій зоні. Ступінь нагріву відображається на дисплеї (☐)

5.4 Ступінь нагріву

Виберіть зону нагрівання.

Щоб збільшити ступінь нагріву, використовуйте сенсорну кнопку +Щоб зменшити ступінь нагріву, використовуйте сенсорну кнопку - Одночасно торкніть + і , щоб вимкнути зону нагрівання.

5.5 Індикатор залишкового тепла

ПОПЕРЕДЖЕННЯ!

Поки світиться індикатор, залишається ризик отримання опіків від залишкового тепла.

Тепло для процесу готування їжі генерується індукційними зонами нагрівання безпосередньо в дні посуду. Склокераміка нагрівається від тепла посуду.

Індикатор 3являється, коли зона нагрівання гаряча.

Також може з'явитися індикатор:

• для сусідніх зон нагрівання, навіть якщо ви їх не використовуєте,
• коли посуд стоіть на холодній зоні нагрівання,
• коли варильна поверхня вимкнена, але зона нагрівання ще гаряча.

Індикатор зникає, коли зона нагрівання охолоне.

5.6 Booster

Ця функція забезпечує індукційні зони нагрівання додатковою потужністю. Функцію можна ввімкнути для однієї індукційної зони нагрівання лише на обмежений період часу. Після цього індукційна зона нагрівання автоматично перемикається на найвищий ступінь нагрівання.

Див. розділ «Технічні дані».

Щоб увімкнути функцію для зони нагрівання: виберіть спочатку зону нагрівання та встановіть максимальний ступінь нагрівання. Торкайтеся, доки на дисплеї не з'явиться.

Вимкнення функції: торкніться.

5.7 Блокування

Можна заблокувати панель керування, коли працюють зони нагрівання. Це запобігає випадковій зміні встановленого ступеня нагрівання.

Встановіть спочатку ступінь нагріву.

Для активації функції: торкніться загорається на 4 секунди.

Вимкнення функції: торкніться Загорається попередній ступінь нагрівання.

При вимиканні варильної поверхні ця функція також вимикається.

5.8 Захист від доступу дітей

Ця функція запобігає випадковому вмиканню варильної поверхні.

Для активації функції: увімкніть варильну поверхню за допомогою ① Не встановлюйте ступінь нагріву. Торкніться і утримуйте протягом 4 секунд. Загорається Вимкніть варильну поверхню за допомогою ①

Для вимкнення функції: увімкніть варильну поверхню за допомогою ① Не встановлюйте ступінь нагріву. Торкніться і утримуйте протягом 4 секунд. Загорається Вимкніть варильну поверхню за допомогою ①.

Щоб скасувати функцію лише на один період готування: увімкніть варильну поверхню за допомогою Ⓙ. Загорається ⚠. Торкніться та утримуйте ☑протягом 4 секунд. Встановіть ступінь нагріву не пізніше ніж через 10 секунд. Варильною поверхнею можна користуватися. Коли варильна поверхня вимикається за допомогою Ⓙ, функція знову працюватиме.

5.9 OffSound Control (вимкнення й увімкнення звукових сигналів)

Вимкніть варильну поверхню. Натисніть ① протягом 3 секунд. Натисніть протягом

3 секунд. На дисплеї з'явиться

передній лівій зоні та ☐ або в передній правій зоні. Торкніться сенсорної кнопки задньої правої зони ☐, щоб вибрати наступне:

-Звукові сигнали вимкнено
- звукові сигнали увімкнено

Якщо функцію налаштовано на ☐, ви почуєте звуковий сигнал лише тоді, коли:

• ви торкаєтесь . ①
- помилка варильної поверхні.

5.10 Управління потужністю

Якщо активні декілька зон, а споживана потужність перевищує можливості електромережі, ця функція розподіляє доступну потужність між усіма зонами

готування. Варильна поверхня контролює налаштування підігріву для захисту запобіжників будинку.

• Якщо потужність варильної поверхні досягне максимально допустимого значення (див. паспортну табличку), потужність зон готування буде автоматично знижено.
• Пріоритет завжди надається налаштуванням ступеню нагрівання тієї зони готування, яку було обрано останньою. Потужність буде розділено між попередньо активованими зонами готування у зворотному порядку.
• На дисплеї ступеня нагрівання зон зі зниженою потужністю встановлене значення ступеня нагрівання змінюється зниженим показником ступеня нагрівання.
• Зачекайте, доки дисплей перестане блимати, або зменшіть ступінь нагрівання обраної зони нагрівання. Зони готування і далі працюватимуть зі зниженою потужністю. За потреби змініть ступінь нагрівання зон готування вручну.

6. ПОРАДИ І РЕКОМЕНДАЦІЇ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

6.1 Посуд

Завдяки сильному електромагнітному полю індукційних зон нагрівання вміст посуду нагрівається дуже швидко.

Використовуйте відповідний посуд на індукційних зонах нагрівання.

• Дно посуду має бути товстим і рівним.
- Перш ніж ставити посуд на варильну поверхню, переконайтеся, що його дно чисте та сухе.
- Щоб уникнути подряпин, не слід пересовувати посуд по склокерамічній поверхні.

Матеріал посуду

- рекомендовано: чавун, сталь, емальована сталь, неіржавна сталь, посуд з багатошаровим дном (позначений як придатний виробником).

- не рекомендовано: алюміній, мідь, латунь, скло, кераміка, порцеляна.

Посуд є придатним для індукційної варильної поверхні, якщо:

• вода швидко закипає в посуді на зоні, для якої встановлено найвищий ступінь нагрівання;
  • до дна посуду притягується магніт.

Розміри посуду

- Індукційні зони нагрівання автоматично пристосовуються до розміру дна посуду.

- Ефективність зони нагрівання залежить від діаметра посуду. Посуд з діаметром менше мінімального отримує лише частину енергії, що виробляється зоною нагрівання.

- 3 міркувань безпеки та для отримання оптимальних результатів готування не використовуйте посуд більшого розміру, ніж зазначено в розділі «Специфікації зон нагрівання». Не залишайте посуд близько до панелі керування під час процесу готування. Це може вплинути на функціонування панелі керування або випадково активувати функції варильної поверхні.

Див. розділ «Технічні дані».

6.2 Шуми під час роботи

Якщо чути:

• потріскування: посуд виготовлено з різних матеріалів (складається з багатьох шарів).
• посвистування: увімкнено зону нагрівання на високому рівні потужності, а посуд виготовлено з

різних матеріалів (складається з багатьох шарів).

• гудіння: встановлено високий рівень потужності.
- клацання: виконується вмикання або вимикання функцій.
• шипіння, шум: працює вентилятор. Шуми є нормальними і не свідчать про несправність.

6.3 Приклади застосування

Співвідношення між ступенем нагрівання та споживанням електроенергії зоною нагрівання не є лінійним. Збільшення ступеня нагрівання не є пропорційним збільшенню споживання електроенергії. Це означає, що зона нагрівання з середнім ступенем нагрівання використовує менш ніж половину своєї потужності.

Дані в таблиці є орієнтовними.

Ступені нагрі- Використовуйте для: Час (хв) Поради ву

1 Підтримання готової страви теплою. у разі не-	Накрийте посуд кришкою. обхідності
1 - 2 Голландський соус, розтоплювання: масло, шоколад, желатину.	5 - 25 Час від часу перемішуйте.
2 Замочити: збитих омлетів, запіканки з яєць.	10 - 40 Готуйте з кришкою.
2 - 3 Приготування рису та страв на основі молока, розігрівання готових страв.	25 - 50 Додайте до рису щонайменше вдвічі більше рідини, перемішайте молочні страви через половину часу готування.
3 - 4 Тушкування овочів, риби, м'яса. 20 - 45 Додайте кілька столових ложок води. Перевіряйте кількість води під час готування.
4 - 5 Готування картоплі й інших овочів на парі.	20 - 60 Налийте на дно каструлі води рівнем 1-2 см. Перевіряйте кількість води під час готування. Тримайте кришку на каструлі.
4 - 5 Готуйте більшу кількість їжі, тушко-ваних супів та супів.	60 - 150 До 3 л рідини плюс інгредієнти.
6 - 7 Лагідне смаження: шніцелів, кордон блю, відбивних, фрикадельок, сар-дельок, печінки, борошняної підлив-ки, яєць, омлетів, оладок.	у разі не-обхідностіЗа потреби перевертайте продукти.

Ступені нагрі- Використовуйте для: Час (хв) Поради ву

7 - 8 Інтенсивне смаження дерунів, філе, стейків.

9 Кип'ятіння води, готування макаронів, обсмажування м'яса (гуляш, тушковане м'ясо), приготування картоплі фрі.

Кип'ятіння великої кількості води. Booster увімкнено.

7. ДОГЛЯД І ОЧИЩЕННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

7.1 Загальна інформація

• Очищуйте варильну поверхню після кожного використання.
  • Дно посуду, в якому ви готуєте, має бути завжди чистим.
• Подряпини або темні плями на поверхні не впливають на роботу варильної поверхні.
• Використовуйте спеціальний засіб для чищення, що підходить для цієї варильної поверхні.
• Використовуйте спеціальний шкребок для скла.

7.2 Чищення варильної поверхні

- Негайно видаліть: розплавлену пластмасу й полімерну плівку, соль,

цукор та залишки страв, що містять цукор, якщо цього не зробити, то забруднення може призвести до пошкодження вариальної поверхні. Будьте обережні, щоб уникнути опіків. Використовуйте спеціальний шкребок для варильних поверхонь під гострим кутом до скляної поверхні і пересувайте лезо по поверхні.

- Видаляйте, коли варильна поверхня достатньо охолоне: вапняні та водяні розводи, плями жиру та блискуче металеве знебарвлення. Очищуйте поверхню вологою ганчіркою з нейтральним миючим засобом. Після чищення витріть поверхню м'якою тканиною.

- Видалення блискучого металевого знебарвлення: скористайтеся розчином води з оцтом та витріть скляну поверхню ганчіркою.

8. УСУНЕННЯ ПРОБЛЕМ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

8.1 Дії в разі виникнення проблем

Проблема Можлива причина Спосіб вирішення

Варильна поверхня не вми-кається або не працює.	Варильну поверхню не під'єднано до мережі або під'єднано неправильно.	Перевірте, що варильну поверхню правильно під'єднано до мережі.
Запобіжник перегорів. Переконайтеся в тому, що запобіж-		ник є причиною несправності. Якщо запобіжник перегорить ще раз, зверніться до кваліфікованого електрика.
Ви не встановили ступінь нагріван-ня протягом 10 секунд.		Увімкніть варильну поверхню знову та встановіть ступінь нагрівання не пізніше ніж через 10 секунд.
Ви торкнулися двох або більшоїкількості сенсорних кнопок одно-часно.		Торкніться лише однієї сенсорної кнопки.
На панелі керування є плями водиабо жиру.		Очистіть панель керування.
Ви можете почути безперерв-ний звуковий сигнал.	Неправильне підключення до електромережі.	Від'єднайте прилад від електроме-режі. Зверніться до кваліфікованого електрика, щоб перевірити встано-влення.
Лунає звуковий сигнал, і ва-рильна поверхня вимикається.Коли варильна поверхня вими-кається, лунає звуковий сигнал.	Ви щось поставили на одну або кілька сенсорних кнопок.	Заберіть предмет із сенсорних кнопок.
Варильна поверхня вимикаєть-ся.	Ви поставили щось на сенсорну кнопку ⚙️	Заберіть предмет із сенсорної кноп-ки.
Не вмикається індикатор зали-шкового тепла.	Зона не нагрівається, тому що працює недового або датчик пош-коджено.	Якщо зона працювала достатньо, щоб нагрітися, зверніться до автори-зованого сервісного центру.
Ступінь потужності змінюється між двома значеннями.	Працює Управління потужністю. Див. розділ «Щоденне користуван-ня».
Панель керування стане гаря-чою на дотик.	Посуд завеликий або ви розташу-вали його занадто близько до па-нелі керування.	За можливості ставте великий посуд на задні зони нагрівання.
У разі торкання сенсорних кно-пок на панелі управління немає жодного звуку.	Звукові сигнали деактивовано. Активуйте звукові сигнали. Див. роз-діл «Щоденне користування».
Відображається ⚠	Працює Захист від доступу дітей або Блокування.	Див. розділ «Щоденне користуван-ня».
Відображається ⚡	На зоні готування немає посуду. Поставте посуд на зону готування.
Невідповідний посуд. Використовуйте посуд, придатний		для індукційних конфорок. Див. роз-діл «Поради та рекомендації».
Діаметр дна посуду занадто малийдля зони готування.		Користуйтеся посудом відповідного розміру. Див. розділ «Технічні дані».

Проблема Можлива причина Спосіб вирішення

i vīdobraжаeTcya chiclo.

StalaCЯ ПOMILKA 3BOTи Вариль-ноi поверхni.

ВимкнiTь Варильну поeрхню та ввimкнiTь iI zHovу чepe3 30 секунд.Якцо 3aTapraeTcya 3Hovу, Bid'ed-haiTe Варильну поeрхню BID eIeK-tromerexi. Черe3 30 секунд 3Hovу пiDkIuOCTb VARIylnу поeрхню. Як-щo пpObleMa He 3Hnka€, 3BepNtIbTcya do ABTOPI3OBAHOrO CERBICNOrO ΚENT-ру.

8.2 Якщо ви не можете знайти рішення...

Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до служби технічної підтримки. Повідомте інформацію з таблички з технічними даними. Також повідомте тризначний буквений код склокераміки (він знаходиться у кутку скляної поверхні) та текст повідомлення

про помилку, який відображається на дисплеї. Переконайтеся, що ви правильно користувались варильною поверхнею. Якщо ви неправильно користувалися приладом, візит майстра або дилера буде платним навіть у гарантійний період. Інформація про гарантійний період та авторизований сервісний центр вказані у гарантійному буклеті.

9. ТЕХНІЧНІ ДАНІ

9.1 Табличка з технічними даними

Індукція 6.9 кВт Вироблено в. Румунія

Серійний номер 6.9 кВт

ZANUSSI

9.2 Специфікація зон готування

Зона готування Номінальна по-тужність (макс.ступінь нагріван-ня) [Вт]	Booster [Вт] Booster макси-мальна трива-лість [хв]	Діаметр посуду[мм]
Передня ліва 2200 2400 4 125 - 210
Задня ліва 1400 1500 4 125 - 145
Передня права 1400 1500 4 125 - 145
Задня права 1700 1800 4 150 - 180

Потужність зон готування може дещо відрізнятися від значень, наведених у

таблиці. Вона змінюється залежно від матеріалу та розмірів посуду.

Задля оптимальних результатів готування не використовуйте посуд, діаметр якого перевищує вказаний у таблиці.

10. ЕНЕРГОЕФЕКТИВНІСТЬ

10.1 Інформація про виріб

Ідентифікатор моделі ZIBN641K

Тип варильної поверхні Вбудована варильна по-верхня
Кількість зон для готування 4
Технологія підігріву Індукція
Діаметр круглих зон для готування (∅) Передня ліва	Задня ліва	21.0 см
		14.5 см
	Передня права	14.5 см
	Задня права	18.0 см
Споживання електроенергії однією зоною для готування (EC electric cooking)	Передня ліва	174.2 Вт•год/кг
	Задня ліва	183.9 Вт•год/кг
	Передня права	177.2 Вт•год/кг
	Задня права	176.3 Вт•год/кг

Споживання електроенергії варильною поверхнею (EC electric hob) 177.9 Вт•год/кг

IEC / EN 60350-2 — Електричні побутові прилади для готування їжі — частина 2: Варильні поверхні — Способи вимірювання продуктивності.

Показники споживання електроенергії, пов'язані із зоною для готування, позначено позначками для відповідних зон нагрівання.

10.2 енергозбереження

Дотримуючись наведених нижче порад, ви можете зберігати енергію під час щоденного готування.

• Підігріваючи воду, наливайте лише потрібний об'єм.
• Якщо можливо, накривайте посуд кришкою.
• Розміщуйте посуд безпосередньо в центрі зони нагрівання.
  • Використовуйте залишкове тепло для підтримання страви теплою або розтоплювання продуктів.

11. ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним символом. Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров'я інших людей і забезпечити вторинну переробку електричних і електронних

приладів. Не викидайте прилади, позначені відповідним символом разом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади.

WWW.ZANUSSI.COM/SHOP
