KORISNIČKI PRIRUČNIK ZHRN642X ZANUSSI

• Ako je utičnica labava, nemojte priključivati utikač.

• Pribor za jelo ili poklopce lonaca ne stavljajte na zone kuhanja. Mogu se jako zagrijati.

• Ne upravljajte uređajem vlažnim rukama ili kada je u doticaju s vodom.

5 - 15 Preokrenuti kada prođe pola vremena.

1 - 2 Холандски сос, топење: путер,

подгревање готови јадења.

6 - 7 Благо пржење: шницли, телешко

кордон блу, котлети, ќофтиња, колбаси, џигер, запршка, јајца, палачинки, крофни.

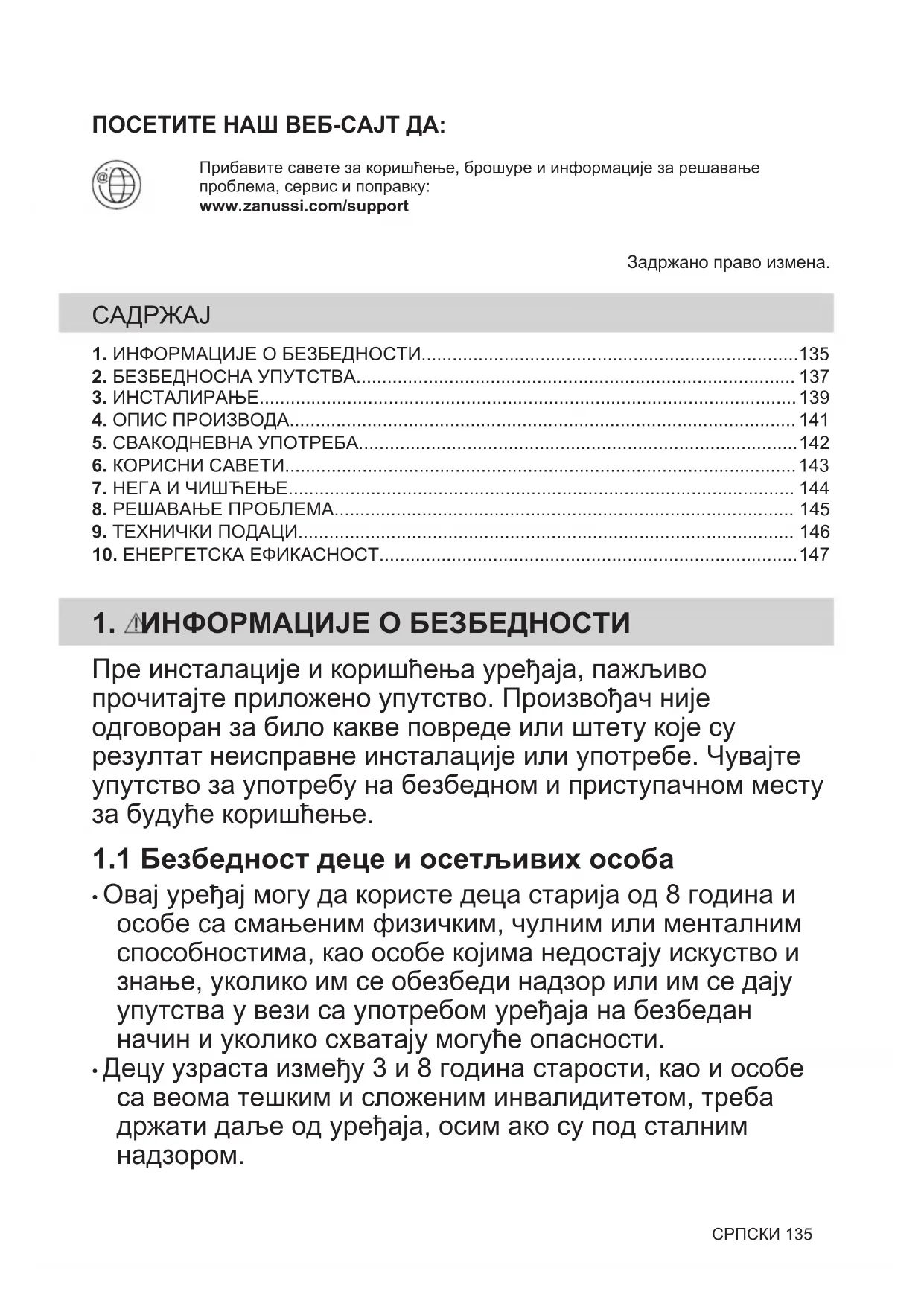

1. ИНФОРМАЦИЈЕ О БЕЗБЕДНОСТИ

Пре инсталације и коришћења уређаја, пажљиво прочитајте приложено упутство. Произвођач није одговоран за било какве повреде или штету које су резултат неисправне инсталације или употребе. Чувајте упутство за употребу на безбедном и приступачном месту за будуће коришћење.

1.1 Безбедност деце и осетљивих особа

• Овај уређај могу да користе деца старија од 8 година и особе са смањеним физичким, чулним или менталним способностима, кao особе којима недостају искуство и знање, уколико им се обезбеди надзор или им се дају упутства у вези са употребом уређаја на безбедан начин и уколико схватају могуће опасности.
• Децу узраста између 3 и 8 година старости, као и особе са веома тешким и сложеним инвалидитетом, треба држати даље од уређаја, осим ако су под сталним

СРПСКИ 135• Децу млађу од 3 године треба удаљити од уређаја уколико нису под непрекидним надзором.

• Немојте да дозволите деци да се играју уређајем.

• Држите сву амбалажу даље од деце и одлажите је на одговарајући начин.

• УПОЗОРЕЊЕ: Постарајте се да деца и кућни љубимци не буду близу уређаја док уређај ради или се расхлађује. Доступни делови постају врели током

• Деца не смеју да обављају чишћење и корисничко одржавање уређаја без надзора.

1.2 Опште мере безбедности

• УПОЗОРЕЊЕ: Уређај и његови доступни делови могу бити врели током коришћења. Треба бити пажљив како би се избегло додиривање грејних елемената.

• УПОЗОРЕЊЕ: Опасно је остављати храну на грејној плочи да се пржи на масти или уљу без надзора, јер може доћи до пожара.

• НИКАДА не покушавајте да пожар угасите водом, већ најпре искључите уређај а затим прекријте пламен, нпр. поклопцем или ћебетом.

• ОПРЕЗ: Уређај не сме да се напаја путем екстерног уређаја за укључивање као што је тајмер нити да буде повезан на коло које се редовно укључује и искључује путем струје.

• Предмете од метала, попут ножева, виљушки, кашика и поклопаца, не треба стављати на грејну површину јер могу постати врели.

• Не користите овај уређај пре него што га инсталирате у уградни елемент. 136 СРПСКИ• Немојте користити парочистач за чишћење уређаја.

• Уколико стаклено керамичка површина / стаклена површина напукне, искључите уређај и извадите кабл за напајање из зидне утичнице. У случају да је уређај прикључен на мрежу директно преко разводне кутије, извадите осигурач да бисте искључили уређај из напајања У оба случаја, обратите се овлашћеном сервисном центру.

• Уколико је кабл оштећен, мора га заменити произвођач, овлашћени сервис, или лица сличних квалификација, како би се избегла опасност.

• УПОЗОРЕЊЕ: Користите само штитнике за плочу за кување дизајниране од стране произвођача уређаја за кување или оне коју су од стране произвођача уређаја у упутствима за употребу наведени као погодни или штитнике за плочу за кување који су инкорпорирани у уређају. Коришћење неодговарајућих штитника за плочу за кување може изазвати несреће.

Само квалификована особа може да инсталира овај уређај.

Ризик од повреде или оштећења уређаја.

• Уклоните комплетну амбалажу.

• Немојте да инсталирате или користите оштећен уређај.

• Придржавајте се упутстава за монтирање које сте добили уз уређај.

• Неопходно је придржавати се минималног растојања од других уређаја и кухињских елемената.

• Увек водите рачуна приликом померања уређаја зато што је тежак. Увек користите заштитне рукавице и затворену обућу.

• Заптијте исечене површине заптивним материјалом да бисте спречили да влага доведе до набреклина.

• Заштитите доњу страну уређаја од паре и влаге.

• Ако се уређај монтира изнад фиока водите рачуна да простор, између доњег дела уређаја и горње фиоке, буде довољан за циркулацију ваздуха.

• Дно уређаја може да се загреје. Водите рачуна да испод уређаја поставите таблу од шпер-плоче, кухињске иверице или другог незапаљивог материјала, како би се онемогућио приступ доњем делу.

• Разделна табла треба у потпуности да покрије област испод плоче за кување. СРПСКИ 1372.2 Прикључивање струје

Ризик од пожара и струјног

• Сва прикључивања струје треба да обави квалификован електричар.

• Уређај мора да буде уземљен.

• Пре извођења било какавих радова на уређају, кабл за напајање обавезно извадите из зидне утичнице.

• Уверите се да су параметри на плочици са техничким карактеристикама компатибилни са одговарајућим параметрима електричне мреже за

• Проверите да ли је уређај правилно инсталиран. Лоше причвршћен или неодговарајући кабл или утикач (ако га има) може проузроковати прегревање електричног прикључка.

• Користите одговарајући електрични кабл за напајање.

• Проверите да ли је инсталирана заштита од струјног удара.

• Употребите кабл са стезаљком са растерећењем на вучу.

• Када уређај прикључујете на оближњу зидну утичницу водите рачуна да кабл за напајање или утикач (ако га има) не дођу у додир са врелим деловима уређаја или врелим посуђем.

• Немојте да користите адаптере са више утичница и продужне каблове.

• Проверите да нисте оштетили утикач за напајање (ако га има) и кабл за напајање. Обратите се нашем овлашћеном сервисном центру или електричару ради замене оштећеног кабла за напајање.

• Заштита од удара делова под напоном и изолованих делова мора да се причврсти тако да не може да се уклони без алата.

• Прикључите главни кабл за напајање на зидну утичницу тек на крају инсталације. Водите рачуна да постоји приступ мрежном утикачу након инсталације.

• Ако је зидна утичница лабава, немојте да прикључујете мрежни утикач.

• Не вуците кабл за напајање како бисте искључили уређај. Кабл искључите тако што ћете извући утикач из утичнице.

• Користите само исправне раставне прекидаче: заштитне прекидаче, осигураче (осигураче са навојем треба скинути са носача), аутоматске заштитне прекидаче и контакторе.

• У електричној инсталацији мора постојати раставни прекидач који вам омогућава да искључите све фазе напајања уређаја. Размак између контаката на раставном прекидачу мора да износи најмање 3 mm.

Постоји ризик од повреде, опекотина и струјног удара.

• Уклоните сво паковање, налепнице и заштитну фолију (ако је има) пре првог

• Уређај је само за кућну употребу.

• Немојте да мењате спецификацију овог

• Поведите рачуна да отвори за вентилацију нису запушени.

• Не остављајте уређај без надзора током рада.

• Подесите зону за кување на „искључено“ након сваке употребе.

• Немојте стављати прибор за јело или поклопце шерпи на зоне за кување. Они могу постати врели.

• Немојте руковати уређајем када су вам мокре руке или када је он у контакту са

• Немојте користити уређај као радну површину или простор за одлагање.

• Ако је површина уређаја напукла, одмах га искључите из зидне утичнице. То спречава струјни удар.

• Када ставите храну у вруће уље, може

Ризик од пожара и експлозије

• Масти и уље када се загреју могу да ослободе запаљива испарења. Држите пламенове или загрејане предмете даље од масти и уља када кувате са

138 СРПСКИ• Испарења која ослобађају веома врела уља могу да изазову спонтано сагоревање.

• Употребљено уље, које може да садржи остатке хране, може изазвати пожар при нижој температури за разлику од уља које се користи по први

• Запаљиве материје или предмете натопљне запаљивим материјама немојте стављати унутар и поред уређаја или на њега.

Постоји ризик од оштећења

• Немојте стављати вруће посуђе за кување на командну таблу.

• Не стављајте врео поклопац тигања на стаклену површину плоче за кување.

• Немојте укључивати зоне за кување уколико је посуђе празно или га нема.

• Не стављајте алуминијумску фолију на

• Посуђе за кување направљено од ливеног гвожђа, ливеног алуминијума или са оштећеним доњим површинама може да направи огреботине на стаклу/ стаклокерамици. Увек подигните ове предмете када треба да их померате по површини за кување.

• Овај уређај је намењен само за кување. Немојте га користити у друге сврхе, на пример за загревање просторије.

• Редовно чистите уређај да бисте спречили пропадање површинског материјала.

• Пре чишћења искључите уређај и оставите га да се охлади.

• Немојте користити млаз воде или пару за чишћење уређаја.

• Уређај чистите влажном меком крпом. Користите искључиво неутралне детерџенте. Немојте користити абразивне производе, абразивне јастучиће за чишћење, раствараче или металне предмете.

• Ради оправке уређаја обратите се овлашћеном сервисном центру. Користите само оригиналне резервне

• Када се ради о сијалицама унутар производа и резервних делова, сијалице које се продају засебно: Ове сијалице су намењене да издрже екстремне физичке услове у кућним апаратима, као што су температура, вибрације, влага, или су намењене да сигнализирају информације о радном стању уређаја. Нису предвиђене за употребу у другим уређајима и нису погодне за осветљавање просторија у домаћинству.

• Искључите утикач кабла за напајање уређаја из мрежне утичнице.

• Исеците мрежни електрични кабл на месту које је близу уређаја и одложите

Погледајте поглавља о безбедности.

Пре него што инсталирате плочу за кување, запишите податке који се налазе на плочици са техничким карактеристикама. Плочица са техничким СРПСКИ 139карактеристикама налази се на доњој страни плоче за кување. Серијски број ...........................

3.2 Уградне плоче за кување

Уградне плоче за кување дозвољено је користити само после уградње у одговарајуће кухињске елементе за уградњу и радне површине које су у складу са стандардима.

3.3 Кабл за повезивање

• Плоча за кување се испоручује са каблом за повезивање.

• За замену оштећеног кабла за напајање користите тип кабла: H05V2V2-F који може да издржи температуру од 90 °C или више. Обратите се свом локалном сервисном

Ако инсталирате плочу за кување испод аспиратора, погледајте упутства за инсталацију аспиратора која се односе на минималне удаљености између уређаја. min. 50mm min. 500mm min. 12 mm min. 60 mm

Ако користите заштитну кутију (додатни прибор), заштитно дно директно испод плоче за кување није потребно. Прибор уз 140 СРПСКИзаштитну кутију можда није доступан у неким земљама. Контактирајте вашег локалног добављача. Заштитну кутију не можете да користите ако плочу за кување инсталирате изнад рерне.

Употребите сензорска поља да бисте руковали уређајем. Дисплеји, индикатори и звучни сигнали упућују на то које су функције активне. Сензор Функција Коментар

УКЉУЧЕНО/ИСКЉУЧЕНО Служи за активирање и деактивирање плоче за ку‐вање. - Служи за активирање и деактивирање спољашњеггрејног круга. - Дисплеј топлоте Служи да прикаже степен топлоте.

- Служи за подешавање степена топлоте. СРПСКИ 1414.3 Дисплеји степена топлоте Дисплеј Опис Зона за кување је деактивирана.

Зона за кување је активна.

Постоји квар. Зона за кување је још увек врела (преостала топлота). Уређај за безбедност деце раде. Aутоматско искључивање ради.

Постоји ризик од опекотина од преостале топлоте. Индикатори приказују ниво преостале топлоте зона за кување које тренутно користите. Индикатори могу да се упале и за суседне зоне за кување чак и ако их не

Погледајте поглавља о безбедности.

5.1 Активирање и деактивирање

Додирните у трајању од 1 секунде да бисте активирали или деактивирали плочу

5.2 Aутоматско искључивање

Ова функција аутоматски искључује плочу у следећим случајевима:

• Ако после одређеног времена не искључите неку од зона за кување или ако не промените подешен степен топлоте. Након извесног времена се укључује и плоча за кување се деактивира. Однос између степена топлоте и времена након ког се плоча за кување деактивира: Подешaвање степе‐

5.3 Подешавање топлоте

Додирните да бисте повећали степен топлоте. Додирните да бисте смањили степен топлоте. Истовремено додирните и да бисте деактивирали зоне за

142 СРПСКИ5.4 Служи за активирање и деактивирање спољашњег грејног круга Површину на којој кувате можете да подесите у складу са димензијама посуђа

Користите сензорско поље: Служи за активирање спољашњег грејног круга: додирните сензорско поље. Индикатор се укључује. Служи за деактивирање спољашњег грејног круга: додирните сензорско поље све док се индикатор не угаси.

5.5 Уређај за безбедност деце

Ова функција спречава случајно коришћење плоче за кување. Да бисте стартовали функцију: активирајте плочу за кување помоћу . Не подешавајте ниједан степен топлоте. Истовремено додирните од две предње зоне за кување у трајању од 4 секунде почиње да светли. Деактивирајте плочу за кување помоћу . Да бисте зауставили функцију: активирајте плочу за кување помоћу

Не подешавајте ниједан степен топлоте. Истовремено додирните од две предње зоне за кување у трајању од 4 секунде почиње да светли. Деактивирајте плочу за кување помоћу . Да бисте обуставили функцију само за један интервал кувања: активирајте плочу за кување са

Погледајте поглавља о безбедности.

• Дно посуђа за кување мора да буде дебело и што је могуће равније.

• Осигурајте да су доње површине посуда чисте и суве пре него што их ставите на површину плоче.

• Да бисте спречили настанак огреботина, не превлачите и не трљајте шерпу преко керамичког

Посуђе од емајлираног челика са дном од алуминијума или бакра може да изазове промену боје на стаклокерамичкој површини.

6.2 Примери примене за кување

Подаци у табели су само

Подешaвање степена то‐

1 Одржавање топлоте спремљене

5 - 25 Повремено промешајте.

1 - 2 Згушњавање: пенасти омлети, прже‐

СРПСКИ 143Подешaвање степена то‐

2 - 3 Крчкање јела са пиринчем и млеком,

подгревање готових јела.

25 - 50 Додати најмање два пута више

течности од количине пиринча, а је‐ ла са млеком промешати на пола времена кувања.

3 - 4 Кување поврћа, рибе, меса на пари. 20 - 45 Додајте пар супених кашика течно‐

4 - 5 Кување великих количина хране, гу‐

6 - 7 Пржење на тихој ватри: шницле, пу‐

њене телеће шницле, котлети, фа‐ ширане шницле, кобасице, џигерица, запршка, јаја, палачинке, крофне.

7 - 8 Пржење ренданог кромпира, каре

одрезака, одрезака на јакој ватри.

9 Довођење воде до кључања, кување тестенине, крчкање меса (гулаш, месо у лонцу), пржење кромпирића у дубоком уљу.

Погледајте поглавља о безбедности.

7.1 Опште информације

• Увек користите посуђе са чистом доњом површином.

• Огреботине или тамне мрље на површини не утичу на рад плоче за

• Користите специјално средство за чишћење погодно за површину плоче

• Уклоните одмах: топљену пластику, пластичну фолију, шећер и храну са шећером, јер уколико не уклоните, прљавштина може проузроковати оштећење плоче за кување. Водите рачуна како бисте избегли опекотине. Користите посебан стругач на стаклену површину под оштрим углом и померајте оштрицу по површини.

• Када се плоча за кување довољно охлади уклоните: светле кругове од каменца и воде, испрскале масноће и промену боје у виду светлуцања метала. Очистите плочу за кување влажном крпом и неабразивним детерџентом. Након чишћења, обришите плочу за кување меком

• Уклоните промену боје у виду светлуцања метала. користите раствор воде са сирћитом и очистите површину стакла крпом. 144 СРПСКИ8. РЕШАВАЊЕ ПРОБЛЕМА

Погледајте поглавља о безбедности.

8.1 Шта учинити ако...

Проблем Могући узрок Решење Не можете да укључите плочу за кување нити да је користите. Плоча за кување није прикључена на електрично напајање или није правилно прикључена. Проверите да ли је плоча за кување правилно прикључена на елек‐ трично напајање. Осигурач је прегорео. Проверите да осигурач није узрок квара. Уколико осигурач непрекидно прегорева, обратите се квалифико‐ ваном, овлашћеном електричару. Ако не подесите степен топлоте у року од 10 секунди. Поново укључите плочу за кување и подесите степен топлоте за мање од 10 секунди. Истовремено сте додирнули 2 или више сензорска поља. Додирните само једно сензорско по‐

Ставили сте нешто преко једног или више сензорских поља. Уклоните предмет са сензорских по‐

Уклоните предмет са сензорског по‐

Индикатор преостале топлоте се не укључује. Зона за кување није загрејана јер је коришћена само у кратком пе‐ риоду или је сензор оштећен. Уколико је зона радила довољно ду‐ го да буде загрејана, обратите се овлашћеном сервисном центру. Не можете да укључите спо‐ љашњи грејни круг. Прво, активирајте унутрашњи грејни круг тако што ћете променити сте‐ пен топлоте. Постоји тамна површина на више зона. Нормално је да постоји тамна по‐ вршина на више зона. Сензорска поља постају врућа. Посуђе за кување је превелико или сте га ставили преблизу ко‐

Уколико је могуће, ставите велико посуђе за кување на задње зоне.

Уређај за безбедност деце ради. Погледајте одељак „Свакодневна

СРПСКИ 145Проблем Могући узрок Решење Пали се и приказује се број. Дошло је до грешке у плочи за ку‐

Искључите плочу за кување и поно‐ во је укључите након 30 секунди. Уколико се поново укључи, ис‐ кључите плочу за кување из елек‐ тричног напајања. Поново је ук‐ ључите након 30 секунди. Уколико се проблем настави, позовите Овлашћени сервисни центар. Можете чути константни звучни

Прикључивање струје није пра‐

Искључите плочу за кување са елек‐ тричног напајања. Затражите од квалификованог електричара да провери инсталацију.

Недостаје друга фаза електричног

Проверите да ли је плоча за кување правилно прикључена на елек‐ трично напајање. Извадите осигу‐ рач, сачекајте један минут а затим поново ставите осигурач.

8.2 Ако не можете да нађете

Уколико не можете сами да пронађете решење проблема, обратите се продавцу или овлашћеном сервисном центру. Дајте податке са плочицe са техничким карактеристикама. Оставите такође код од три слова са стакло-керамичке површине (на углу стаклене површине) и приказану поруку о грешки. Уверите се да сте правилно руковали плочом за кување. Ако нисте, сервисирање које пружи сервисни центар или продавац, неће бити бесплатно, чак ни током гарантног периода. Упутства о услугама сервисног центра и услови гаранције налазе се на гарантном листу.

9.1 Плочица са техничким

карактеристикама Модел ZHRN642X PNC 949 492 425 00 Тип 60 HAD 03 AO 220 - 240 V / 400 V 2N 50 - 60 Hz Направљено у Румунији Сер.бр. .......... 6.4 kW ZANUSSI

9.2 Спецификација зона за кување

Зона за кување Номинална снага (максимална топлота) [W] Пречник зоне за кување [mm] Предња лево 750 / 2200 120 / 210 Задња лево 1200 145 146 СРПСКИЗона за кување Номинална снага (максимална топлота) [W] Пречник зоне за кување [mm] Предња десно 1200 145 Задња десно 1800 180 За оптималне резултате кувања користите посуђе за кување које није веће од пречника зоне за кување.

10. ЕНЕРГЕТСКА ЕФИКАСНОСТ

10.1 Информације о производу у складу са EU 66/2014 важе само за

Предња десно Задња десно 21,0 cm 14,5 cm 14,5 cm 18,0 cm Потрошња енергије по зони за кување (EC electric cooking) Предња лево

Предња десно Задња десно 200,1 Wh/кг 188,0 Wh/кг 188,0 Wh/кг 191,6 Wh/кг Потрошња енергије плоче за кување (EC electric hob) 191,9 Wh/кг EN 60350-2 - Електрични уређаји за кување у домаћинству - Део 2: Плоче за кување – методе мерења перформанси

10.2 Уштеда енергије

Током свакодневног кувања можете да уштедите енергију ако уважите следеће

• Уколико је могуће, увек поклопите посуђе за кување.

• Ставите посуђе на зону за кување пре него што је активирате.

• Дно посуђа треба да има исти пречник као и зона за кување.

• Мање посуђе ставите на мање зоне за

• Искористите преосталу топлоту да подгрејете или отопите храну.

Рециклирајте материјале са симболом . Паковање одложите у одговарајуће контејнере ради рециклирања. Помозите у заштити животне средине и људског здравља као и у рециклирању отпадног СРПСКИ 147материјала од електронских и електричних уређаја. Уређаје обележене симболом немојте бацати заједно са смећем. Производ вратите у локални центар за рециклирање или се обратите општинској канцеларији. 148 СРПСКИOBIŠČITE NAŠE SPLETNO MESTO ZA: Pridobitev nasvetov glede uporabe, brošure, odpravljanje težav, servisne informacijein informacije glede popravil:www.zanussi.com/supportPridržujemo si pravico do sprememb. KAZALO
