Atlas Pro 6 MX5503 - Usmerjevalnik LINKSYS - Brezplačna navodila za uporabo

Vrsta izdelka	WiFi 6 mrežni usmerjevalnik
Znamka	Linksys
Model	Atlas Pro 6 MX5503 (serija MX5500)
WiFi standard	WiFi 6 (802.11ax) – AX5400
Frekvenčna pasova	2,4 GHz in 5 GHz
Največja hitrost	Do 5400 Mbps (kombinirano)
Antene	13 notranjih anten
Vrata	1 Gigabit internetna vrata (rumena), 3 Gigabit Ethernet vrata, 1 USB 3.0 vrata
Gumbi	Vklop/izklop, WPS, Ponastavitev
Svetlobna indikacija	Večbarvna LED (modra, vijolična, rdeča, rumena)
Brezžična varnost	WPA2-Osebno, WPA3-Osebno, šifriranje do 128 bitov
Programske funkcije	Starševski nadzor, prioritizacija naprav, gostujoči dostop, test hitrosti, obvestila, MAC filtri
Nastavitev	Prek aplikacije Linksys (iOS 11.4+ / Android 6+)
Dimenzije (Š x G x V)	7,8 x 7,8 x 18,5 cm
Teža	0,95 kg
Napajanje	Omrežni adapter 12 V, 3 A
Delovna temperatura	0 °C do 40 °C
Delovna vlažnost	10 % do 80 % brez kondenzacije
Vsebina paketa	1 Velop vozlišče, omrežni adapter, Ethernet kabel, navodila za namestitev
Garancija	Omejena garancija proizvajalca (glejte spletno stran Linksys)
Podpora	Linksys.com/support/Velop

Pogosto zastavljena vprašanja - Atlas Pro 6 MX5503 LINKSYS

Kako nastaviti usmerjevalnik Atlas Pro 6 MX5503?

Prenesite aplikacijo Linksys na svoj pametni telefon (iOS 11.4+ ali Android 6+). Priključite napajanje in Ethernet kabel modema v rumena internetna vrata vozlišča. Odprite aplikacijo, ustvarite račun Linksys Smart Wi-Fi in sledite navodilom na zaslonu.

Kaj pomenijo barve svetlobne indikacije?

Utripajoče modra: zagon; Nepremično modra: povezava vzpostavljena; Utripajoče vijolična: nastavljanje v teku; Nepremično vijolična: pripravljeno za nastavitev; Utripajoče rdeča: vozlišče odklopljeno ali predaleč; Nepremično rdeča: ni internetne povezave; Nepremično rumena: šibka povezava (samo otroško vozlišče).

Kako povezati napravo s funkcijo WPS?

V aplikaciji Linksys pojdite v Nastavitve Wi-Fi in omogočite WPS. Nato pritisnite gumb WPS na usmerjevalniku (nahaja se pod napravo) ali uporabite možnost WPS v aplikaciji. Na odjemalski napravi izberite povezavo WPS.

Kako ponastaviti usmerjevalnik na tovarniške nastavitve?

Pritisnite in držite gumb Reset (nahaja se pod napravo), dokler indikator ne postane rdeč, ugasne, nato pa utripa živo rdeče. Spustite gumb. Vse nastavitve bodo izbrisane.

Kako nastaviti starševski nadzor?

V aplikaciji Linksys tapnite Starševski nadzor. Omogočite lahko začasno zaustavitev dostopa do interneta za določene naprave ali blokirate določena spletna mesta. Spremembe se uporabijo takoj.

Kako ustvariti gostujoče omrežje?

V aplikaciji pojdite na Gostujoči dostop. Omogočite gostujoče omrežje, po želji spremenite ime in geslo. Geslo lahko pošljete po e-pošti ali SMS iz aplikacije.

Kako dati prednost napravi za izboljšanje pasovne širine?

Pojdite v Prioritizacija naprav v aplikaciji. Izberite do tri naprave (žične ali brezžične), ki bodo imele najvišjo prednost. Velop bo izvedel test hitrosti za optimizacijo porazdelitve.

Kaj storiti, če se otroško vozlišče odklopi?

Preverite, ali je otroško vozlišče vklopljeno in v dosegu starševskega vozlišča. Omogočite obvestila v aplikaciji, da boste obveščeni ob odklopu. Lahko ga tudi približate starševskemu vozlišču ali uporabite žično povezavo.

Kje najti skrbniško geslo?

Skrbniško geslo je bilo ustvarjeno med nastavitvijo. Spremenite ga lahko v aplikaciji pod Administracija Velop > Spremeni geslo Velop in namig. Ob spremembi bo poslan potrditveni e-poštni naslov.

Ali lahko uporabljam usmerjevalnik brez internetne povezave?

Da, povežite se z WiFi omrežjem usmerjevalnika, nato odprite aplikacijo Linksys v brezpovezavnem načinu. Tapnite 'Uporabi skrbniško geslo' za dostop do lokalnih nastavitev. Nekatere spletne funkcije (račun Linksys) ne bodo na voljo.

NAVODILA ZA UPORABO Atlas Pro 6 MX5503 LINKSYS

Iskanje dodatne pomoči 6

Nastavitev 7

Sistemske nastavitve za Velop 9

Prijava v aplikacijo Linksys 9

Nadzorna plošča 10

Naprave 11

Za ogled ali spremembo podrobnosti omrežne naprave ____ 12

Nastavitve brezžičnega omrežja 13

Dodatne nastavitve 14

Povežite napravo z WPS-om 15

Dostop za goste 16

Brezžični MAC-filtri 25

Moj račun 26

Obnova tovarniško privzetih nastavitev 31

Specifikacije 32

Linksys Velop 32

Okoljski podatki 32

Pregled izdelka

Spredaj/zgoraj

Lučka na vrhu vašega vozlišča prikazuje informacije o delovanju vozlišča.

Opis lučke Stanje
Utripa modro Zagon v teku.
Sveti modro Povezano
Utripa vijolično Nastavitev v teku
Sveti vijolično	Pripravljeno za nastavitev
Utripa rdeče Povezava je prekinjenaPodrejeno vozlišče: predalečNadrejeno vozlišče: odklopljeno od modema
Sveti rdeče Ni interneta od modema
Sveti rumeno Šibka povezavaSamo podrejeno vozlišče

Zadaj

Ethernet vrata— povežite kable Ethernet na ta gigabitna Ethernet vrata (10/100/1000) in na ožičene naprave na vašem omrežju. Če imate v svojem sistemu Velop več kot eno vozlišče, uporabite katero od teh vrat, da se povežete s svojim modemom ali modemskim usmerjevalnikom.

Opomba—Za najboljše delovanje v Ethernet vrata priključite kabel razreda CAT5e ali višje.

Internetna vrata — Povežite kabel Ethernet na rumena gigabitna (10/100/1000) vrata in na širokopasovni internetni kabel/DSL ali optični modem. Če usmerjevalnik uporabljate kot podrejeno vozlišče v brezžičnem sistemu, lahko s pomočjo teh vrat ustvarite žično povezavo z drugim vozliščem.

Vrata za napajanje — v ta vrata povežite priložen električni napajalnik.

Spodnja stran

Gumb za ponastavitev — pritisnite in zadržite gumb, dokler lučka na vrhu vozlišča ne zasveti rdeče, ugasne in ponovno začne utripati rdeče. Tako se vozlišče ponastavi na tovarniško privzete nastavitve.

Gumb Wi-Fi Protected Setup — pritisnite, da povežete omrežne naprave, omogočene za WPS.

Stikalo za vklop— potisnite na | (vklop), da vklopite vozlišče.

Pomoč

Iskanje dodatne pomoči

• Linksys.com/support/Velop
• Pomoč v aplikaciji Linksys (zaženite aplikacijo in kliknite Help (Pomoč)) v glavnem meniju)

Opomba—Licence in obvestila za programsko opremo neodvisnih izdelovalcev, uporabljeno v tem izdelku, si lahko ogledate na http://support.linksys.com/en-us/license. Za vprašanja ali zahteve za izvorne kode GPL se obrnite na http://support.linksys.com/en-us/gplcodecenter.

Nastavitev

POMEMBNO—Vozlišča Velop je mogoče nastaviti kot primarna ali podrejena vozlišča. Primarno vozlišče mora biti z modemom ali modemskim usmerjevalnikom povezano z ethernetnim kablom. Ko nastavite brezžično povezavo, je mogoče sekundarna vozlišča z drugimi povezati ali brezžično ali s kabli Ethernet.

Če dodajate to novo vozlišče kot nadrejeno vozlišče k obstoječemu brezžičnemu sistemu svojega doma, ponastavite vsa vozlišča na tovarniške nastavitve in jih dodajte k sistemu po tem, ko je vaše novo vozlišče nastavljeno in deluje.

Prenesite aplikacijo Linksys. Za nastavitev sistema Velop potrebujete to aplikacijo.

Pojdite v spletno prodajalno aplikacij na svoji napravi in poiščite Linksys.

Namestite aplikacijo, jo odprite in sledite navodilom.

Opomba—Aplikacija deluje z operacijskim sistemom iOS 11.4 in novejšimi ter operacijskim sistemom Android 6 in novejšimi.

Ustvarili boste račun Linksys Smart Wi-Fi, da boste lahko aplikacijo uporabljali za ogled in spreminjanje nastavitev svojega sistema Velop od koder koli, će imate internetno povezavo.

Med drugim lahko Linksys Smart Wi-Fi naredite tudi naslednje:

• spremenite svoje ime in geslo brezžičnega omrežja
• nastavite dostop za goste
• povežete naprave z brezžičnim omrežjem z WPS-om
• zaklenete internetne s starševskim nadzorom
  • preizkusite hitrost internetne povezave

Opomba—Med nastavitvijo vam bomo poslali potrditveno e-pošto. Z vašega domačega omrežja kliknite na povezavo v e-pošti.

Razen priklopa vtiča v vtičnico in ethernetnega kabla se nastavitveni postopek aplikacije odvija samodejno. Ko se enkrat povežete, lahko z aplikacijo personalizirate svoje brezžično omrežje tako, da mu dodelite želeno ime in geslo. Vozlišča lahko prav tako poimenujete glede na to, kje so, da jih lahko prepoznate v redkih primerih, ko določene zadeve potrebujejo pozornost.

Natisnite to stran, nato pa v tabelo napišite nastavitve svojega brezžičnega računa. Zapiske spravite na varno.

Ime brezžičnega omrežja
Geslo za brezžično omrežje
Skrbniško geslo
Ime dostopa za goste
Geslo dostopa za goste
E-pošta za prijavo v aplikacijo Linksys
Geslo za aplikacijo Linksys

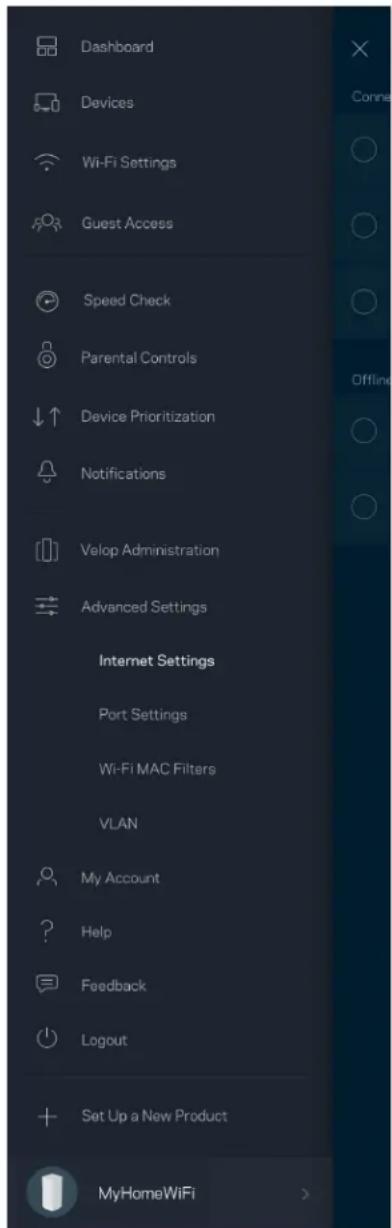

Sistemske nastavitve za Velop

S svojo aplikacijo Linksys si lahko ogledate ali spremenite nastavitve sistema Velop in svoje brezžično omrežje naredite bolj varno oz. ga nastavite tako, da bo bolje delovalo z naravo ali igrami. Do nastavitev lahko dostopate od koder koli na svetu, če imate internetno povezavo. Dostop do nastavitev je mogoč tudi z geslom vašega usmerjevalnika, ko ste povezani s svojim domačim omrežjem, četudi nimate internetne povezave.

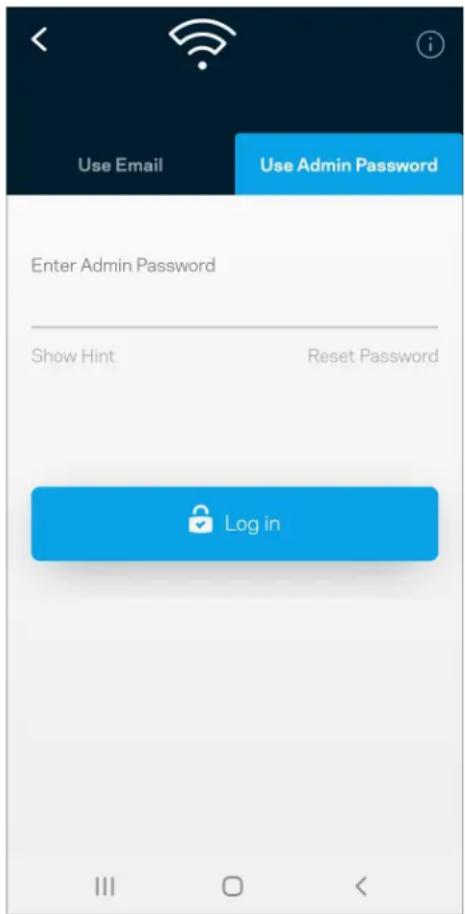

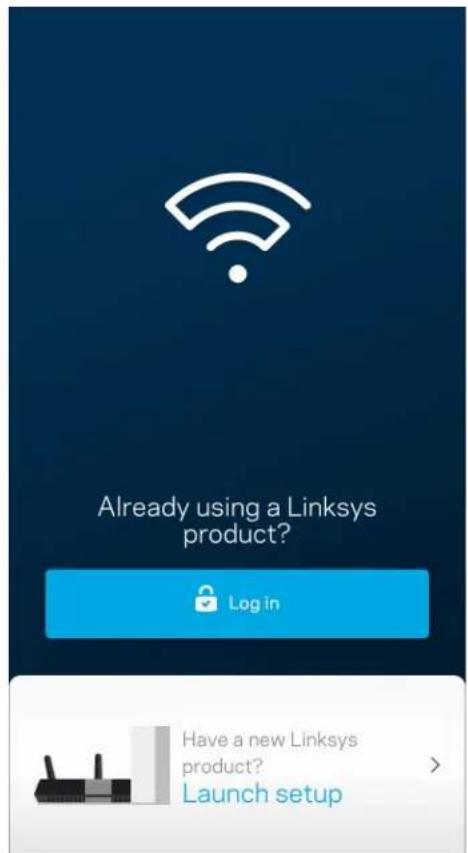

Prijava v aplikacijo Linksys

1. Odprite aplikacijo Linksys.

Nadzorna plošča je posnetek vašega brezžičnega omrežja. Oglejte si, koliko naprav je povezanih z vašim sistemom Velop. Delite geslo za brezžično omrežje in dovolite gostom dostop do vašega brezžičnega omrežja. Nadzorna plošča vam prav tako prikazuje, ali imajo katere naprave starševski nadzor oz. prednost za dostop do brezžičnega omrežja.

Oglejte si in spremenite podrobnosti za vse naprave, povezane z vašim brezžičnim omrežjem.

Ogledate si lahko naprave v glavnem in gostujočem omrežju ali prikažete informacije o kateri koli napravi.

Z zaslona "Devices" (Naprave) lahko urejate imena naprav in spreminjate njihove ikone. Napravam lahko prav tako določite prioriteto, nastavite starševski nadzor in si ogledate podatke vašega brezžičnega omrežja. Za ogled podrobnosti se dotaknite želene naprave.

Nastavitve brezžičnega omrežja

Oglejte si ali spremenite ime in geslo svojega brezžičnega omrežja ter povežite naprave s pomočjo Wi-Fi Protected Setup™.

Napredni uporabniki lahko spremenijo privzeto vrsto varnosti in način delovanja brezžičnega omrežja. Teh nastavitev ne spreminjajte, će nimate veliko izkušenj z brezžičnimi omrežji. Channel Finder bo poiskal najbolj odprte brezžične kanale v vašem območju in zagotovil, da bo vaš sistem Velop najboljše deloval. Če imate v svojem sistemu Velop več kot eno vozlišče, bo Channel Finder poiskal najboljši kanal za vsako vozlišče.

Wi-Fi Protected Setup vam omogoča enostavno povezati brezžične naprave z vašim brezžičnim omrežjem brez ročnega vnosa varnostnih nastavitev.

Z dostopom za goste lahko dovolite gostom dostop do interneta, pri čemer jim omejite dostop do drugih virov, povezanih z vašim brezžičnim omrežjem. Geslo lahko pošljete po SMS-u ali e-pošti.

Zaženite preizkus hitrosti, da preverite, ali prejemate hitrosti, za katere plačujete. Preizkus hitrosti vam prav tako pomaga pri določanju prioritet naprav, ker rezultati preskusa določajo, koliko brezžičnega prenosa se porazdeli napravam s prioriteto.

• Hitrost prenosa je hitrost, s katero se spletna vsebina prenaša na vaš sistem Velop.
• Hitrost nalaganja je hitrost, s katero lahko nalagate vsebino na internet.

Opomba - Hitrosti internetne povezave so odvisne od različnih dejavnikov, vključno z vrsto ISP-računa, lokalnega in svetovnega spletnega prometa ter števila naprav v vašem domu, ki si delijo internetno povezavo.

Starševski nadzor

Starševski nadzor vam dovoli nadzirati, kdaj vaši otroci uporabljajo splet in kaj počnejo. Blokirajte internet do določenih naprav ali blokirajte specifične spletne strani.

Določanje prioritete naprav

Izberite do tri naprave in jim določite prioriteto uporabe vaše internetne povezave. Te naprave, ne glede na to, ali so žične in/ali brezžične, bodo vedno imele najboljši dostop, ko bodo povezane. Velop s pomočjo preskusa hitrosti določi, kako najbolje razporediti brezžični dostop do prednostnih naprav. Druge naprave si bodo delile preostalo zmogljivost. Prednostne naprave bodo prikazane na nadzorni plošči.

Če imate več kot eno vozlišče, vas bo Velop obvestil, ko bodo sekundarna vozlišča v vašem sistemu nedosegljiva. Sekundarna vozlišča so tista, ki niso s kablom povezana z vašim modemom. V tem primeru morate v nastavitvah svoje mobilne naprave vključiti obvestila, da vas lahko sistem Velop obvešča.

S skrbniškim zaslonom Velop lahko spremenite skrbniško geslo in namig ter preverite različne identifikatorje (številka modela, serijska številka in IP-podatki) za vsa vozlišča v vašem brezžičnem omrežju.

Prav tako lahko nastavite, će želite, da Linksys samodejno prejme poročilo, će se sistem zruši, s čimer prispevate k izboljšanju brezžične izkušnje. Določene težave pa lahko Linksysu posredujete tudi z ročno poslanim poročilom.

Z vašim opisom težave se bodo poslale naslednje informacije:

• različica aplikacije	• vrsta prijave ( oblak: pokaže povezan e-poštni naslov, lokalno: pokaže "Skrbnik Velop")
• model naprave	• vrsta povezave WAN (prikaže brezžično ali ethernet)
• različica operacijskega sistema naprave	• čas: datum ( mesec/dan/leto, čas, časovni pas)

Dodatne nastavitve

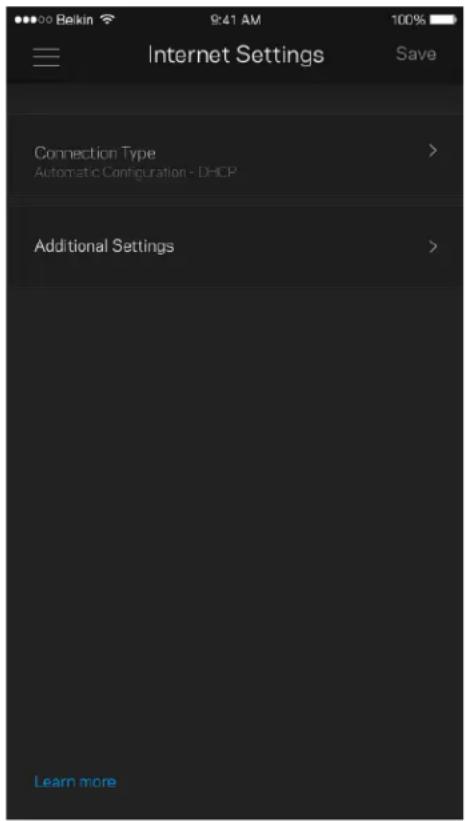

Internetne nastavitve

Izberete lahko, kako se naj vaš sistem Velop poveže z internetom. Privzeta nastavitev je Automatic Configuration - DHCP (Samodejna konfiguracija - DHCP). Druge vrste povezav so odvisne od vašega ponudnika internetnih storitev ali od tega, kako nameravate uporabljati svoj sistem Velop. Napredni uporabniki lahko s pomočjo funkcije Additional Settings (Dodatne nastavitve) klonirajo naslove MAC in nastavijo MTU (enota največjega prenosa).

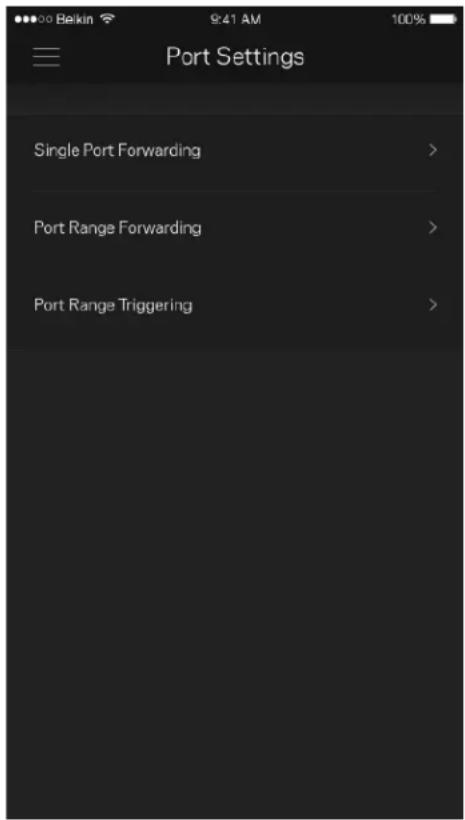

Posredovanje vrat — za enojna vrata, več vrat ali vrsto vrat — pošlje promet po določenih vratih do določene naprave ali vrat v vašem brezžičnem omrežju. Pri sprožanju dometa vrat Velop nadzira izhodne podatke za določene številke vrat. Velop si zapomni IP-naslov naprave, ki zahteva podatke, in ko se zahtevani podatki vrnejo, jih usmeri nazaj do ustrezne naprave.

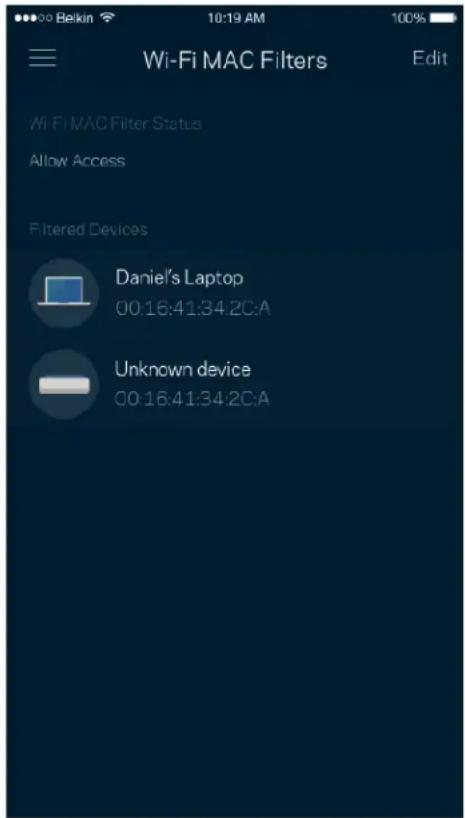

Brezžični MAC-filtri

Vsaka omrežna naprava ima edinstven, 12-mestni naslov MAC (nadzor dostopa do medija). Ustvarite lahko seznam naslovov MAC in nato uravnavate, kako naprave uporabljajo vaše brezžično omrežje.

Spremenite geslo svoje aplikacije Linksys in privolite v prejemanje najnovejših novih in ponudb Linksysa.

Tukaj imate priložnost, da nam pošljete svoje mnenje. Ocenite aplikacijo v svoji spletni prodajalni aplikacij, pošljite nam predlog ali poročilo o težavi, ki vam onemogoča doživeti to odlično izkušnjo.

Imate težave z aplikacijo? Potrebujete še nekaj informacije o določeni funkciji? Za razlago se dotaknite polja "Help" (Pomoč).

Če niste povezani z internetom, lahko še vedno dostopate do svojega sistema Velop. Povežite se z imenom svojega brezžičnega omrežja, zaženite aplikacijo Linksys in tapnite "Use Admin Password" (Uporabi skrbniško geslo). Upoštevajte, da brez internetne povezave ne morete dostopati do svojega brezžičnega računa Linksys.

Obnova tovarniško privzetih nastavitev

Načeloma obnova na tovarniške nastavitve sistema Velop ni potrebna, saj gre za zelo razdiralen postopek. Obnova na tovarniško privzete nastavitve ponastavi vaš sistem Velop v stanje, v katerem je bil, ko ste ga vzeli iz škatle. V tem primeru morate ponoviti celotno nastavitev. Pri obnovi na tovarniške nastavitve se namreč izbrišejo vse nastavitve, ki ste jih nastavili med nastavitvijo in po tem, kot so ime brezžičnega omrežja, gesla, vrsta varnosti ipd. Vse brezžične naprave se bodo odjavile iz vašega brezžičnega omrežja.

Za ponastavitev sistema Velop:

- Ko je vaše vozlišče povezano z napajanjem in vključeno, pritisnite in zadržite gumb za ponastavitev na dnu. Lučka na vrhu vozlišča zasveti rdeče in počasi z utripanjem izgine. Ne izpustite gumba, dokler lučka ne ugasne in nato zasveti živo rdeče.

Specifikacije

Linksys Velop

Ime modela

Velop AX5400 WiFi 6 sistem

Številka modela serije MX5500

Sprememba hitrosti vrat 10/100/1000 Mb/s

Radijska frekvenca 2,4 GHz in 5 GHz

Št. anten 13 (notranji)

Vrata

USB 3.0, ethernet, internet, napajanje

Gumbi

Stikalo za vklop, WPS, ponastavitev

Lučka ena, večbarvna lučka za prikaz napajanja in stanja

Varnostne funkcije

Vrsta varnostnega ključa

Do 128-bitno šifriranje

Okoljski podatki

Dimenzije

Vlažnost za delovanje

10 do 80 % relativne vlažnosti, brez kondenzacije

Za upravne, garancijske in varnostne informacije obiščite Linksys.com/support/Velop.

Tehnični podatki se lahko spremenijo brez predhodnega obvestila.

Najvišja učinkovitost delovanja je izpeljana iz specifikacij standarda IEEE 802.11. Dejanska učinkovitost se lahko od te razlikuje, vključno z nižjo zmogljivostjo brezžičnega omrežja, hitrostjo pretoka, dosegom in pokritostjo. Delovanje je odvisno od številnih dejavnikov, pogojev in spremenljivk, vključno z oddaljenostjo od dostopne točke, količino omrežnega prometa, materiali zgradbe in vrsto gradnje, uporabljenim operacijskim sistemom, različnimi uporabljenimi brezžičnimi izdelki, motenj in drugih neželenih vplivov.

Na linksys.com/support/Velop vam je na voljo naša stalna nagrajena podpora.

BELKIN, LINKSYS in številna imena izdelkov in logotipi so blagovne znamke skupine družb Belkin. Druge omenjene blagovne znamke so v lasti njihovih lastnikov.

© 2020 Belkin International, Inc. in/ali njegove hčerinske družbe. Vse pravice pridržane.
