使用説明書 Atlas Pro 6 MX5503 LINKSYS

デバイスの詳細を表示または変更するには____12

Wi-Fi 設定 13

詳細設定 14

デバイスを WPS に接続 15

ゲスト アクセス 16

スピードテスト 17

保護者による制限 18

デバイスの優先順位付け 19

通知 20

Velop の管理 21

詳細設定 23

インターネット設定____ 23

ポート設定 24

Wi-Fi MAC フィルター 25

マイ アカウント 26

フィードバック 27

ヘルプ 28

Velop に直接接続 29

Velop 管理者アカウント 30

ファクトリ既定値に復元するには____31

仕様 32

Linksys Velop 32

環境 32

製品の概要

前面/上部

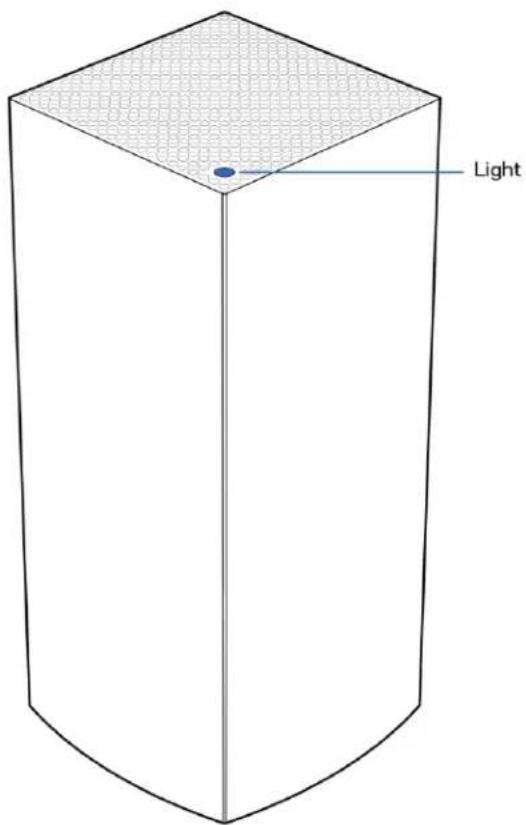

Light

ノード上部のライトで、ノードの稼働状況についての情報を知ることができます。

ライトについての情報	ステータス
青で点滅	起動中
青で点灯	接続しました
紫で点滅	セットアップ処理中
紫で点灯	セットアップ準備完了
赤で点滅	切断子ノード:遠すぎる親ノード:モデムからプラグが外れている
赤で点灯	モデムがインターネットに繋がっていません
黄で点灯	接続が弱いです子ノードのみ

戻る

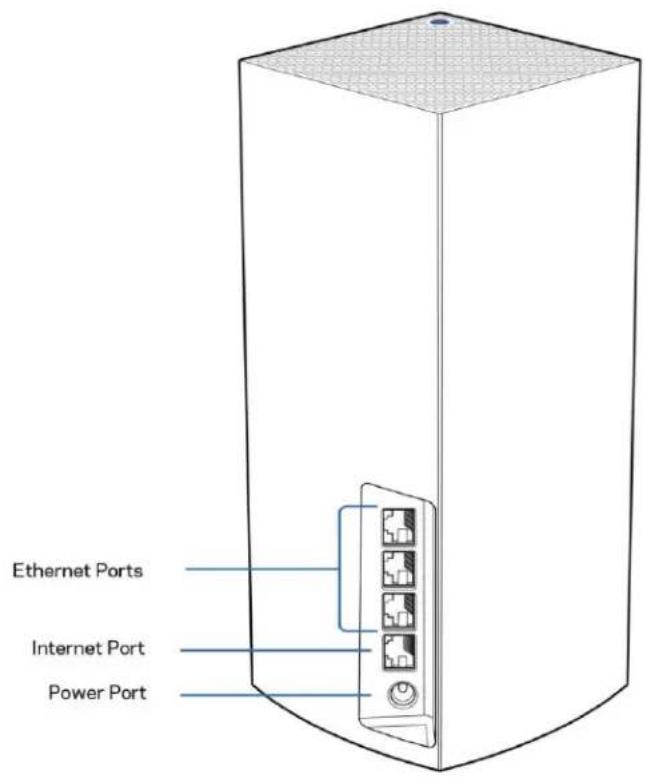

イーサネットポート-イーサネットケーブルを Gigabit イーサネット（10/100/1000）ポートおよびその他のネットワーク接続デバイスに接続します。Velop システムにひとつ以上のノードがある場合は、いずれかのポートを使用してモデムまたはモデムルーターに接続します。

メモ-最高のパフォーマンスを得るためにも、イーサネットケーブルには CAT5e またはそれ以上の定格ケーブルを使用してください。

インターネットポート- イーサネットケーブルの一端をこのイエローのギガビット（10/100/1000）ポートに接続し、他端をブロードバンドインターネットのケーブル/DSL またはファイバーのモデムに接続します。このルーターをメッシュWi-Fiシステムにおける了ノードとして使用している場合は、このポートを他のノードへのワイヤード接続を作成するために使えます。

電源ポート-付属の AC 電源アダプターをこのポートに接続します。

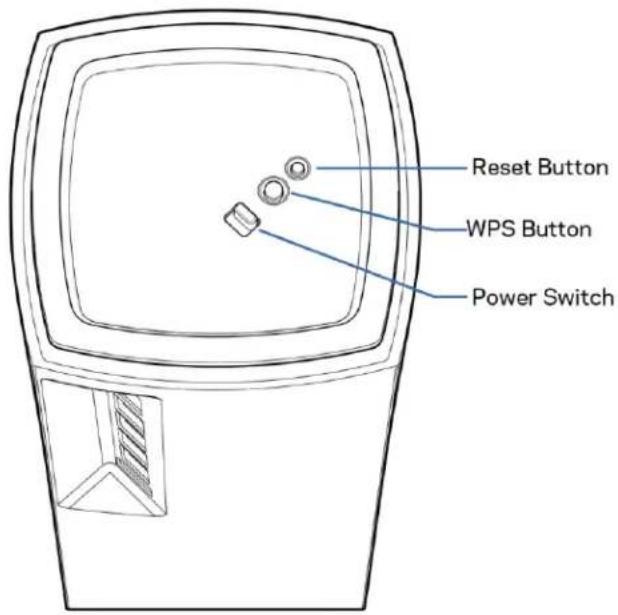

下部

リセット ボタン}-ノードをファクトリ既定値にリセットする場合はノードの上部が赤く点灯し、光が消え、赤く点滅するまでボタンを長押しします。

Wi-Fi Protected Setup ボタン - これを押して、WPS 対応のネットワークデバイスに接続します。

電源スイッチ-ノードの電源を入れるには | (オン) に切り替えます。

ヘルプ°

他のヘルプトピックの検索

• Linksys.com/support/Velop
• Linksys アプリのヘルプ（アプリを起動し、メインナビゲーションメニューでヘルプをクリックします）

メモ-ライセンスおよび本製品に使用されるサードパーティソフトウェアについては、こちらからご覧いただけます http://support.linksys.com/en-us/licenseご質問がある場合、または GPL ソースコードのリクエストについては、http://support.linksys.com/en-us/gplcodecenter をご確認ください。

セットアップ

重要- Velop ノードはプライマリノードまたはアノードとして設定することができます。プライマリノードはイーサネットケーブルでモデムかモデムルーターに接続する必要があります。ワイヤレスで設定を完了した後は、セカンダリノードをワイヤレス接続またはイーサネットケーブルを使用して接続することができます。

この新規ノードを既存の Velop 全ホームメッシュ Wi-Fi システムに追加する場合、すべてのノードをファクトリリセットして、新規ノードがセットアップされ、稼働を開始した後に、それらをシステムに追加します。

Linksys アプリをダウンロードします。Velop のセットアップにはこのアプリが必要となります。

デバイスのアプリストアから Linksys を検索してください。

アプリをインストールし、アプリを開いたら説明に従います。

メモ - アプリは iOS 11.4.x 以上、および Android 6 以上に対応しています。

設定中に、Linksys Smart Wi-Fi アカウントを作成する必要があります。これにより、アプリを使用してどこからでもインターネット接続があれば、Velop システムの設定を確認したり変更したりできるようになります。

Linksys Smart Wi-Fi で可能なこと:

• Wi-Fi 名とパスワードの変更
• ゲスト アクセスの設定
• WPS を使用してデバイスを Wi-Fi に接続する
• 保護者による制限でインターネットをブロック
• インターネットの接続速度をテストする

メモ-設定中に、認証メールが送信されます。ホームネットワークで、メールのリンクをクリックします。

電源およびイーサネットケーブルに接続する以外に、アプリベースのセットアッププロセスを行うことができます。接続後に、アプリを使用して名前をつけ、パスワードを付与することにより、Wi-Fiをカスタマイズすることができます。ノードにも、注意が必要となった場合などに備え、識別できるよう、場所に応じて名前をつけることができます。

Wi-Fi 情報およびアカウント設定を以下の表に記録し、印刷しておきましょう。このメモは安全な場所に保管してください。

Wi-Fi の名前
Wi-Fi のパスワード
管理者パスワード
ゲスト アクセスの名前
ゲスト アクセスのパスワード
Linksys アプリ ログインメールアドレス
Linksys アプリ パスワード

Velop システム設定

Linksys アプリを使用して、Velop システム設定を確認したり変更したりできます。Wi-Fi のセキュリティ設定を変更たり、デバイスやゲームとの設定を使いやすいように変更したりできます。インターネット接続があれば、世界中のどこからでも設定にアクセスできます。ルーターパスワードを使用すれば、インターネット接続のない環境でもホーム ネットワークに接続し、設定にアクセスすることができます。

Linksys アプリへのログイン

1. Linksys アプリを開きます。

1. アカウントを作成するときに使用したメールアドレスを入力します。
2. アカウントのパスワードを人力します。
3. ログインをタップします。

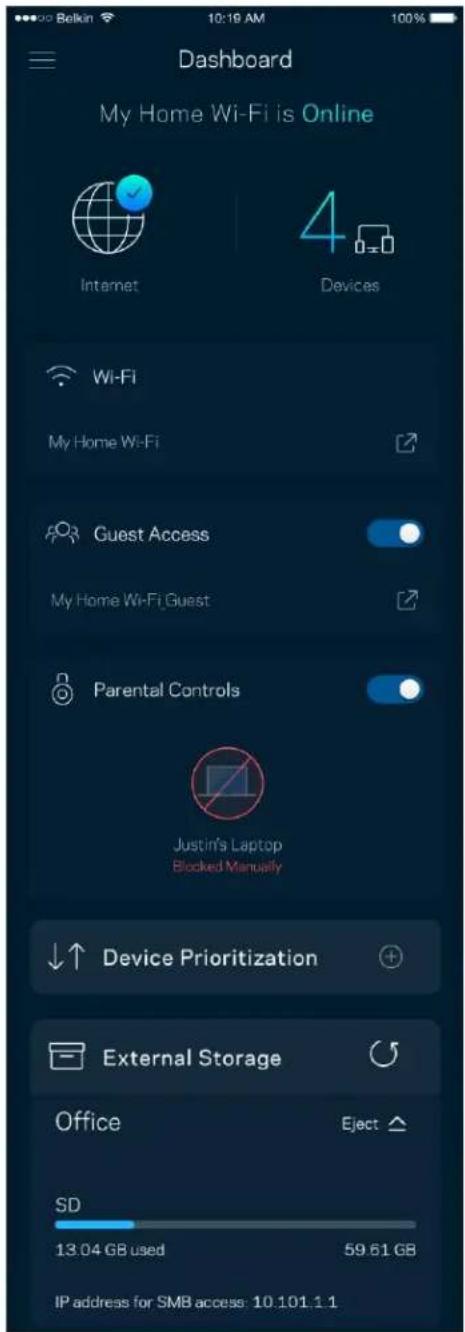

ダッシュボード

ダッシュボードは Wi-Fi のスナップショットです。Velop システムに何台のデバイスが接続されているかを見ることができます。Wi-Fi バスワードを共有し、ゲストがあなたの Wi-Fi にアクセスできるようにします。ダッシュボードでは、デバイスに保護者による制限がかけられているかどうかが表示され、Wi-Fi アクセスに対する優先度付けがされているかも確認できます。

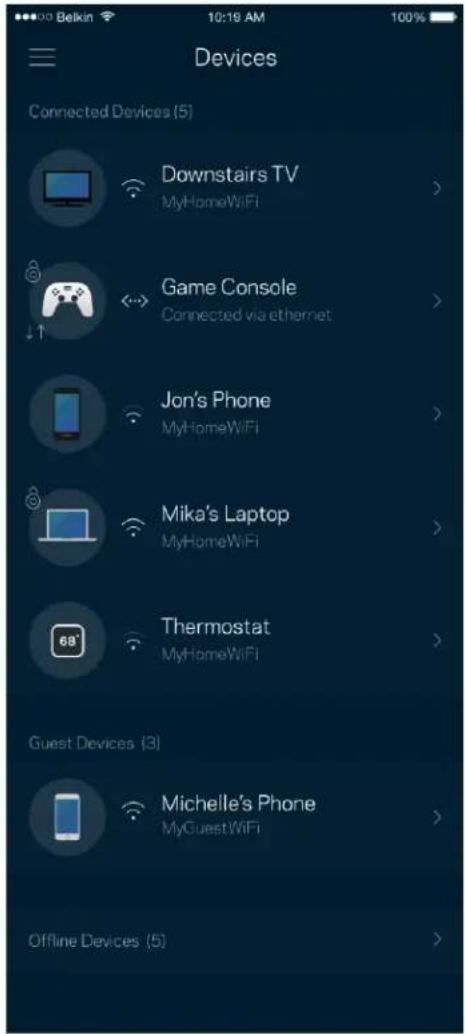

Wi-Fi に接続されたすべてのデバイスの詳細を確認・変更できます。メインのネットワークおよびゲストネットワークにあるデバイスやそれぞれのデバイスについての情報を表示できます。

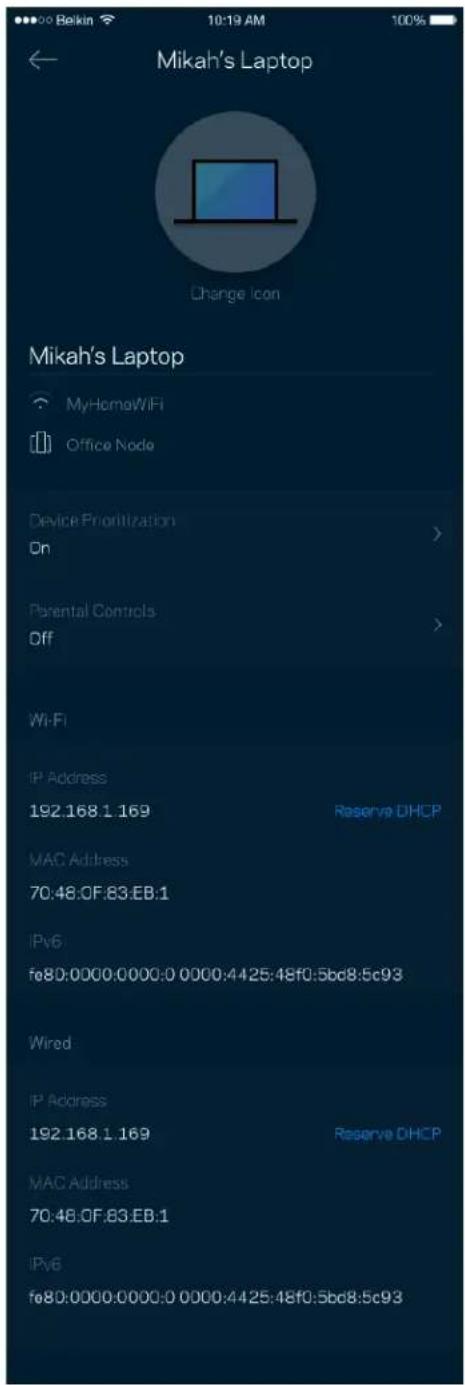

デバイス画面から、デバイス名を変更したり、デバイスのアイコンを変更できます。デバイスの優先度付けをしたり、保護者による制限を設けたり、Wi-Fi の詳細を見たりできます。任意のデバイスをタップして、詳細を表示します。

Mikah's Laptop Change Icon Mikah's Laptop MyHomaWiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F.83:EB:1 IPv6 fe8D:0000:0000:0 0000:4425:48f0:5bcd8.5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F.83:EB:1 IPv6 fe8D:0000:0000:0 0000:4425:48f0:5bcd8.5c93

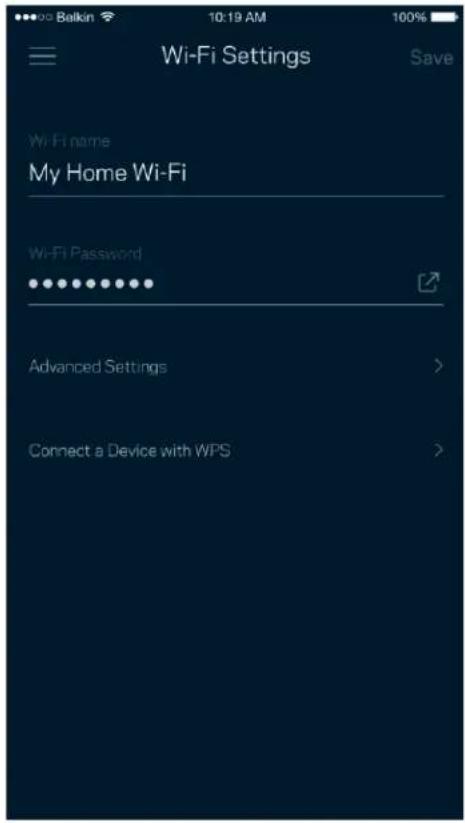

Wi-Fi 設定

Wi-Fi 名とパスワードを確認・変更し、Wi-Fi Protected Setup™ を使用してデバイスを接続します。

権限を持つユーザーは、既定のセキュリティタイプと Wi-Fi モードを変更することができます。Wi-Fi ネットワークについての十分な経験をお持ちでない場合は、この設定を変更しないでください。Channel Finder により、Velop システムで最高のパフォーマンスを得るために、領域内で最も開かれている Wi-Fi チャンネルを検索します。Velop システムにひとつ以上のノードがある場合は、Channel Finder がそれぞれのノードに対し最もよいチャンネルを検索します。

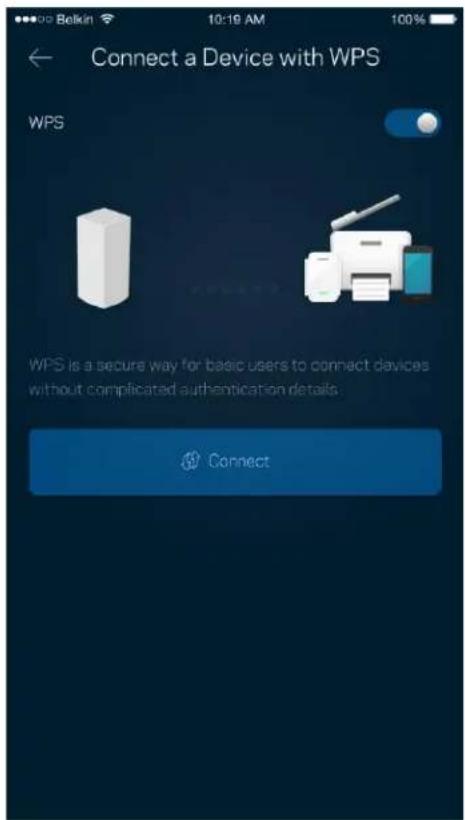

Wi-Fi Protected Setup では、セキュリティ設定を手動で入力することなく、Wi-Fi で簡単にワイヤレスデバイスに接続できます。

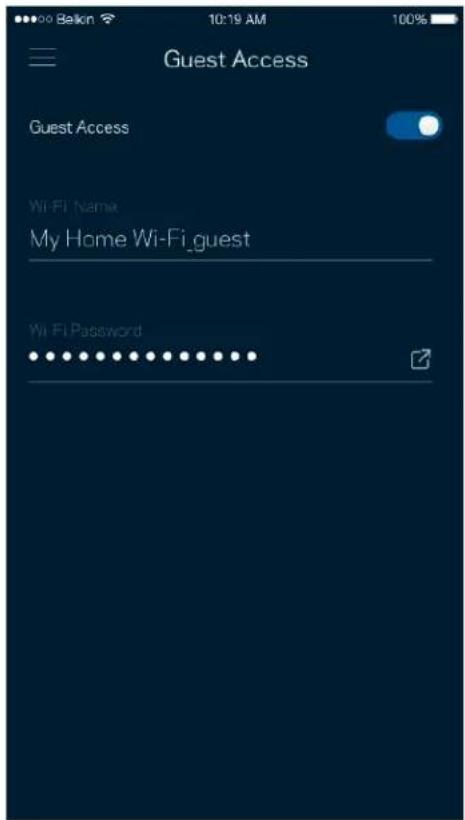

ゲスト アクセスを使用すると、ゲストが Wi-Fi に接続されている他のリソースにアクセスするのを制限しつつ、ゲストの接続を許可することができます。テキストメッセージまたはメールでパスワードを送信します。

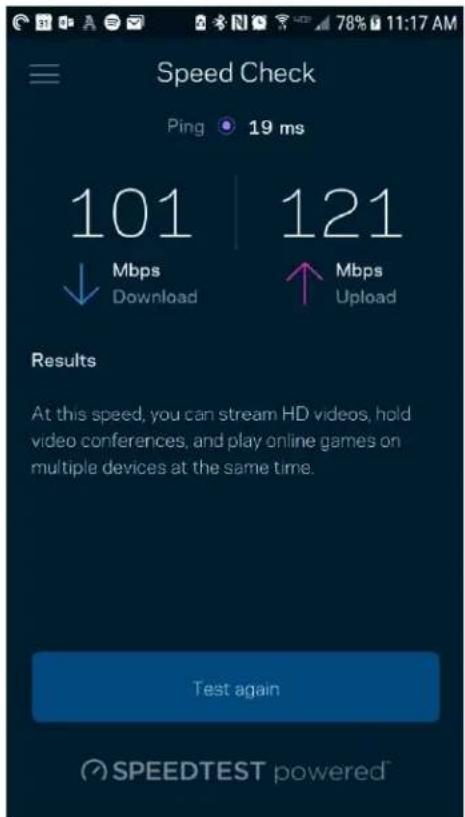

スピードテストを実行し、支払い契約で保証されているスピードとなっているかを確認できます。スピードテストは、Wi-fi がどのように優先度付けデバイスに配分されるかを決定するため、デバイスの優先度付けにも役立ちます。

• ダウンロードスピードは、インターネットコンテンツが Velop システムに転送されるレートです。
• アップロードスピードは、コンテンツをインターネットにアップロードする時のレートです。

メモ-インターネット接続速度は、ISP アカウントタイプ、ローカルおよびワールドワイドインターネットトラフィック、および白宅でインターネット接続を共有するデバイス数など、さまざまな要素によって決まります。

保護者による制限

保護者による制限は、子供がインターネットに接続した場合に、そのネットでの行動を管理できるようにするものです。特定デバイスのインターネット接続を一時停止したり、特定ウェブサイトへのインターネット接続をブロックしたりできます。

インターネット接続の優先使用には、最大3つのデバイスを選択できます。選択したデバイス（ワイヤードおよび/またはワイヤレス）はインターネットへの接続時、常に最善のアクセスが確保されます。Velop は優先付けされたデバイスに最適に Wi-Fi を配分するために、スピードテストを実行します。その他のデバイスは、残りの容量を共有します。

優先デバイスはダッシュボードに表示されます。

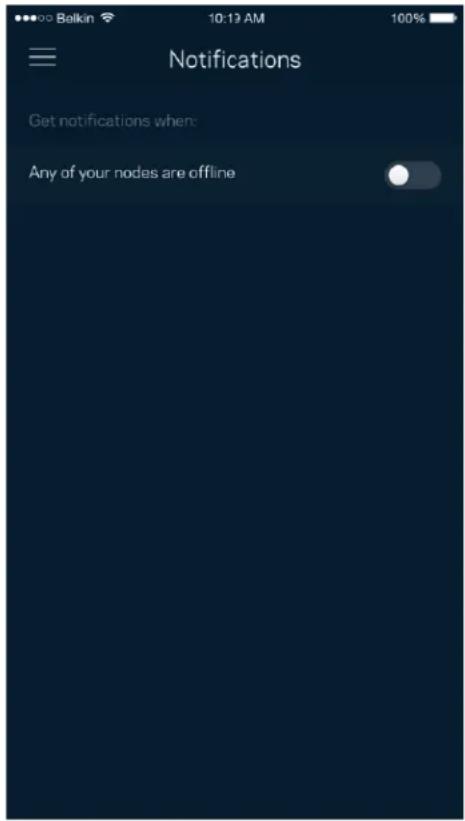

1 つ以上のノードがある場合、システムのセカンダリノードがオフラインになったときに Velop が通知します。セカンダリノードはモデムに配線で接続されていないすべてのノードを指します。Velop で通知を送信するには、モバイル デバイスの設定で通知をオンにする必要があります。

Velop 管理画面を使用して管理者パスワードやパスワードのヒントを変更したり、Wi-Fi 上のすべてのノードに対する識別子（モデル番号、シリアル番号、IP 情報など）を確認したりできます。

クラッシュを自動的に Linksys に報告するよう選択すると、Wi-Fi 体験の向上に貢献できます。また、手動で特定の問題を Linksys に報告することもできます。

問題の説明とともに、次の情報が送信されます:

アプリのバージョン	ログインタイプ(クラウド:関連づけられたメールアドレスを表示、ローカル:"Velop admin"を表示)
デバイスモデル	WAN接続タイプ(Wi-Fiまたはイーサネットを表示)
デバイスのOSバージョン	時間:日時(月/日/年、時間、タイムゾーン)

詳細設定

インターネット設定

Velop システムがインターネットに接続する方法を選択できます。既定では Automatic Configuration - DHCP （自動構成 - DHCP）が選択されています。その他の接続の種類は、インターネットサービスプロバイダーまたは Velop システムの使用計画によって異なります。権限を持つユーザーは 追加設定を使用して、MAC アドレスをクローンし、MTU（最大伝送ユニット）を設定できます。

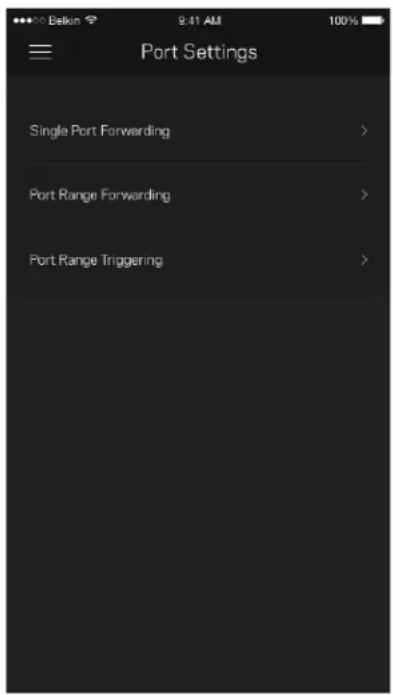

ポート転送-シングルポート、マルチポート、または指定ポートでは、特定ポートまたは複数の特定ポートから特定デバイスまたは Wi-Fi のポートにインバウンドトラフィックを送信します。指定ポートトリガでは、Velop は特定ポート番号の送信データを監視します。Velop は、リクエストされたデータが返されたときに正しいデバイスにルーティングされるよう、データをリクエストするデバイスの IP アドレスを記憶します。

すべてのネットワークデバイスには、一意の 12 桁の MAC（メディア・アクセスコントロール）アドレスが付与されています。MAC アドレスのリストを作成し、それぞれのデバイスの Wi-Fi 使用権限を決めることができます。

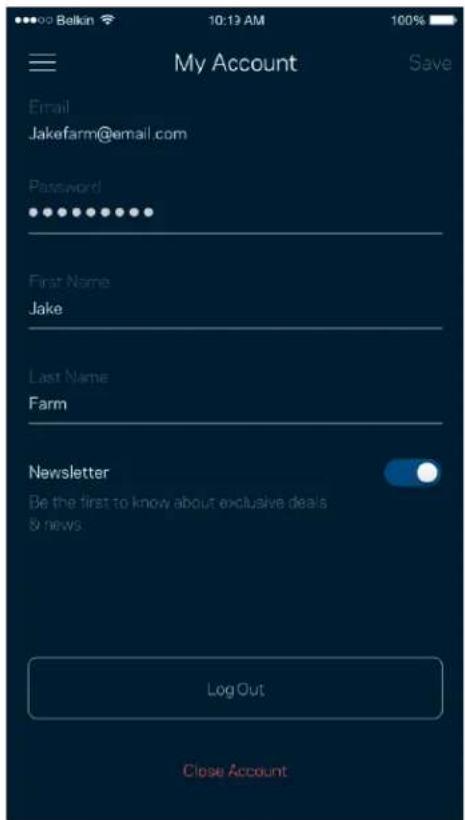

Linksys アプリのパスワードを変更したり、Linksys からの最新ニュースやお得な情報を受け取れるよう設定することができます。

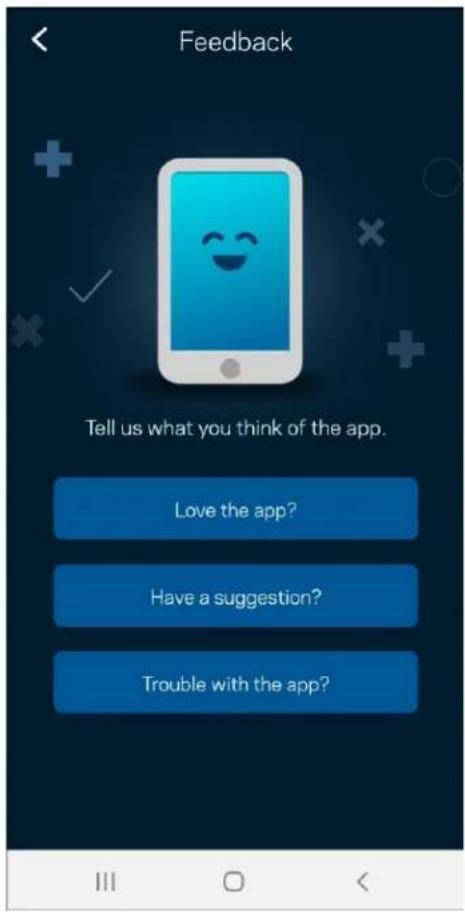

ご意見ご感想をお寄せください。アプリストアでアプリを評価したり、ご意見を送信していただくことができます。または良好なインターネット体験を妨げるような問題を報告していただくことも可能です。

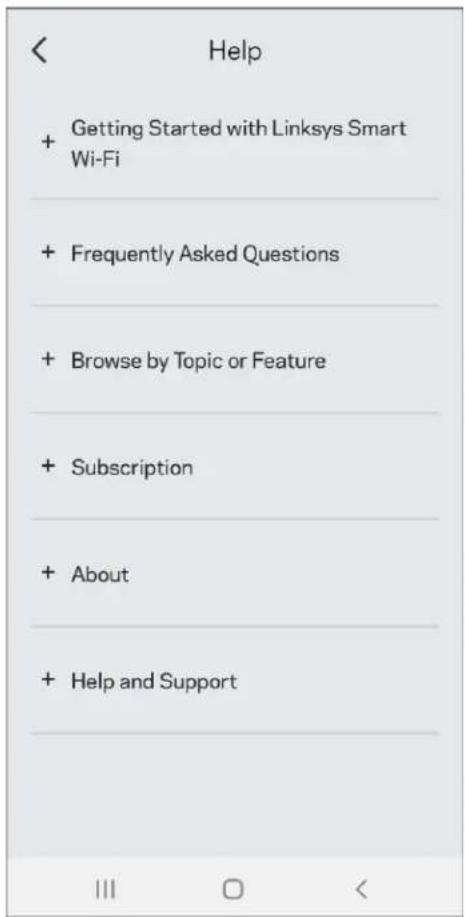

アプリについて何かお困りの点がありますか？機能についての情報が欲しい場合など、お困りの際はヘルプをご利用ください。「ヘルプ」をタップすると説明が表示されます。

インターネットに接続していない場合でも、Velop システムにアクセスすることができます。Wi-Fi 名に接続し、Linksys アプリを起動して、Use Admin Password（管理者パスワードを使用）をタップします。 インターネットに接続されていない場合は Linksys Wi-Fi アカウントには接続できません。

セットアップ中に、安全な管理者パスワードが作成されます。これを変更するには、Velop Administrationをタップし、Change Admin Password and Hint（管理パスワードの変更とヒント）をタップします。

Admin Password Save Admin Password • • • • • • • • • • • Admin Password Hint peterparker To add a hint, enter your current password or create a new one.

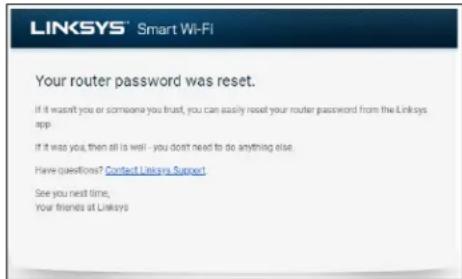

Velop システムのセキュリティを守るため、管理者パスワードが変更された場合には、メールが送信されるようになっています。

Velop は、ファクトリリセットが必要となることは、減多にありません。ファクトリリセットは、これまでにかけた手間が無駄になる、非常に残念な処置です。ファクトリ既定値の復元により、Velop システムは購入時の状態に戻ります。これにより、もう一度セットアップ手順を行う必要があります。セットアップ時以降に設定された Wi-Fi 名、パスワード、セキュリティタイプなどの設定情報はすべて削除されます。すべてのワイヤレスデバイスは Wi-Fi から切断されます。

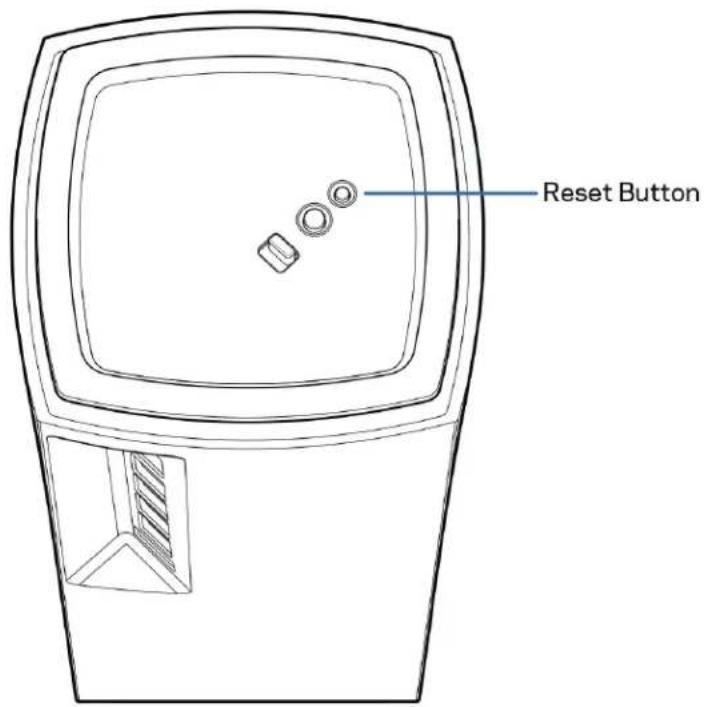

Velop をリセットするには:

- ノードが電源に接続され、オンになっている状態で、底部のリセットボタンを長押しします。ノード上部のライトが赤く点灯した後、点滅します。ライトが消え、赤く点灯するまでボタンを離さないでください。

Reset Button

仕様

Linksys Velop

モデル名	Velop AX5400 WiFi 6 System
モデル番号	MX5500 シリーズ
スイッチポート速度	10/100/1000 Mbps
周波数	2.4 GHz および 5 GHz
アンテナ数	13(内蔵)
ポート	USB 3.0、イーサネット、インターネット、電源
ボタン	電源スイッチ、WPS、リセット
ライト	X 1(電源および状態を示し複数色に変わるライト)
セキュリティー機能	WPA2 パーソナル、WPA3 パーソナル
セキュリティキー(Bit)	最大 128 ビット暗号

環境

寸法	7.9 cm x 7.9 cm x 18.5 cm (3.1 インチ x 3.1 インチ x 7.3 インチ)
ユニット重量	0.95 kg (2.15 lb)
電源	12V、3A
認証	FCC、IC、CE、Wi-Fi (IEEE 802.11a/b/g/n/ac, ドラフト版 802.11ax)
動作温度	0 ~ 40°C (32° ~ 104°F)
保管温度	-20 ~ 60°C (-4° ~ 140°F)
動作湿度	10% ~ 80% 相対湿度 (結露のない環境)
保管湿度	5 ~ 90% (結露のない環境)

メモ:

規則、保証、安全情報についての情報は、Linksys.com/support/Velopをご覧ください。

仕様は予告なしに変更されることがあります。

最大パフォーマンスは IEEE 標準 802.11 仕様を由来とします。ワイヤレスネットワーク、データスループットレートや範囲、カバーの能力が低い場合には、実際のパフォーマンスは異なる場合があります。パフォーマンスは、アクセスポイントからの距離、ネットワークのトラフィック量、建物の建築資材および建設状況、使用されているオペレーティングシステム、混在して使用されるワイヤレス製品、干渉およびその他の悪条件を含む多くの要因、条件および変数に依存します。

受賞経験もあるテクニカルサポートについては、linksys.com/support/Velopをご覧ください。

BELKIN、LINKSYS、その他の製品名およびロゴは、Belkin グループ企業の商標です。記載されているサードパーティの商標は、それぞれの所有者に帰属するものです。

© 2020 Belkin International, Inc. およびその関連会社。無断複写・転載を禁じます。
