NAUDOJIMO INSTRUKCIJA Atlas Pro 6 MX5503 LINKSYS

Priekis / viršutinė dalis 3

Galinè pusè 4

Apatiné dalis 5

Kur pateikiama daugiau pagalbos 6

Sąranka 7

„Velop“ sistemos nuostatos \_\_\_\_ 9

Prisijungimas prie „Linksys“ programėlės ____ 9

Valdymo portalas 10

Irenginiai 11

Irenginio informacijos peržiūra ir keitimas ____ 12

„Wi-Fi“ nuostatos 13

Pažangiosios nuostatos 14

Irenginio prijungimas naudojant WPS 15

Svečio prieiga 16

Greičio patikra 17

Tévụ kontrolé 18

Irenginių prioretizavimas ____ 19

Pranešimai 20

„Velop“ administravimas ____ 21

Pažangiosios nuostatos 23

Interneto nuostatos 23

Prievado nuostatos 24

Tiesiogiai prisijunkite prie „Velop“ 29

„Velop“ administratoriaus slaptažodis 30

Gamyklinių nuostatų atkūrimas 31

Techniniai duomenys 32

„Linksys Velop“ 32

Aplinkos duomenys 32

Gaminio apžvalga

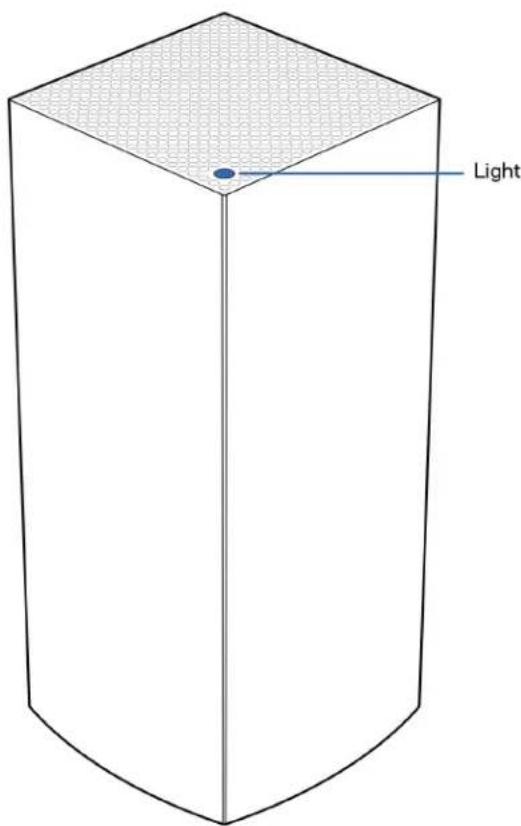

Priekis / viršutinė dalis

Light

Tinklo mazgo viršuje esanti lemputė suteikia informacijos apie mazgo veikimą.

Lemputėsaprašymas	Būsena
Mirksinti mėlynaspalva	Jungiama
Nepertraukiamaišviečiantimėlyna spalva	Prisijungta
Mirksintivioletinė spalva	Vykdoma sąranka
Nepertraukiamaišviečiantivioletinė spalva	Paruošta sąrankai
Mirksintiraudona spalva	AtsijungtaAntrinis mazgas:per toliPirminis mazgas:atjungtas nuomodemo
Nepertraukiamaišviečiantiraudona spalva	Néra interneto išmodemo
Nepertraukiamaišviečiantigeltona spalva	Silpnas ryšysTik pirminismazgas

Galiné pusé

Eterneto prievadai - prijunkite eterneto laidus prie šių gigabitų eterneto (10 / 100 / 1 000) prievadų ir prie kitų laidinių prietaisų jūsų tinkle. Jei turite daugiau nei vieną tinklo mazgą „Velop“ sistemoje, vieną iš šių prievadų naudokite prie modelio arba modemo maršruto parinktuvo jungti.

Pastaba - siekdami geriausių rezultatų, prie eterneto prievado junkite CAT5e ar aukštesnės klasės laidą.

Interneto prievadas - prijunkite eterneto kabelj prie geltono gigabitų (10 / 100 / 1000) prievado ir plačiajuosčio interneto kabelio / DSL ar pluoštinės optikos modemo. Jei šį maršruto parinktuvą tinklo „Wi-Fi“ sistemoje naudojate kaip antrinį mazgą, naudodami šį prievadą galite sukurti laidinę jungtį prie kito mazgo.

Maitinimo prievadas - prijunkite pridėtą kintamosios srovės adapterį prie šio prievado.

Apatinė dalis

Atkūrimo mygtukas - palaikykite paspaudę, kol tinklo mazgo viršuje esanti lemputė taps raudonos spalvos, užges ir vėl mirksės raudonai, kad būty atkurtos tinklo mazgo numatytosios nuostatos.

Mygtukas „Wi-Fi Protected Setup“—paspauskite norėdami jungtis prie tinklo įrenginių, kuriuose jjungta WPS parinktis.

Maitinimo jungiklis - slinkite ties | (jjungta), kad būtų jjungtas mazgo maitinimas.

Pagalba

Kur pateikiama daugiau pagalbos

• Linksys.com/support/Velop

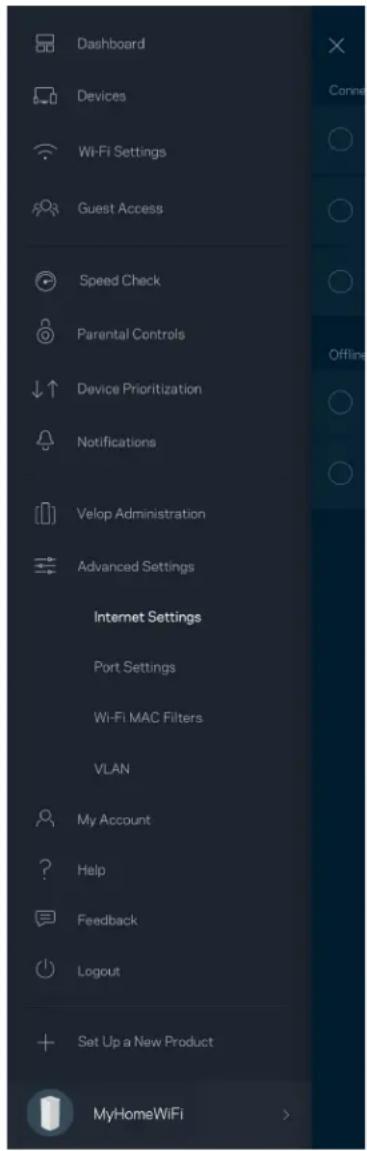

• „Linksys“ programos pagalba (paleiskite programą ir pagrindiniame naršymo meniu spustelėkite „Help“ (pagalba)

Pastaba. Šiame gaminyje naudojamos trečiųjų šalių įrangos licencijas ir pranešimus galima peržiūrėti http://support.linksys.com/en-us/license. Susisiekite su http://support.linksys.com/en-us/gplcodecenter, jei turite klausimų arba GPL šaltino kodo užklausų.

Saranka

SVARBU. „Velop“ mazgus galima nustatyti kaip pirminius arba antrinius mazgus. Pogrindinis mazgas turi būti eterneto kabeliu prijungtas prie modemo ar modemo maršruto parinktuvo. Nustačius belaidžiu būdu, antrinius mazgus galima jungti prie kito mazgo belaidžiu būdu arba eterneto kabeliais.

Jei ši naują mazgą pridedate kaip pirminį mazgą į esamą „Velop“ viso namų tinklo „Wi-Fi“ sistemą, atkurkite visų mazgų gamyklines nuostatas ir pridėkite juos į sistemą, kai buvo atlikta naujo mazgo sąranka ir jis veikia.

Atsisiųskite „Linksys“ programą. Norint nustatyti „Velop“, reikia šios programos.

Eikite j irenginio programų parduotuvę ir j paiešką suveskite „Linksys“.

Idiekite programą, atverkite ją ir vykdykite instrukcijas.

Pastaba. Programa veikia „iOS“ 11.4 ir naujesnėje bei „Android“ 6 ir naujesnėje aplinkoje.

Sukursite „Linksys Smart Wi-Fi“ paskyrą, kad programą galètumėte naudoti „Velop“ sistemos nuostatoms peržiūrėti arba keisti bet kurioje vietoje, kurioje yra interneto ryšys.

Naudodami „Linksys Smart Wi-Fi“ galite daryti daug dalyku, jskaitant:

• pakeisti „Wi-Fi“ pavadinimą ir slaptažodj;
• nustatyti svečio prieiga;
• prijungti jrenginius prie „Wi-Fi“ naudodami WPS;
• blokuoti interneto prieigą naudojant tėvų kontrolę;
  • išbandyti interneto ryšio greitj.

Pastaba. Sąrankos metu atsiųsime patvirtinimo el. laišką. Namų tinkle spustelėkite el. laiške pateiktą nuorodą.

Visa kita, išskyrus maitinimo ir eterneto kabelio prijungimą, programos vykdomas sąrankos procesas atlieka už jus. Kaip bus prisijungta, programą naudokite „Wi-Fi“ asmeniniam nustatymui, suteikdami jam pavadinimą ir slaptažodį. Be to, tinklo mazgams pavadinimus galite suteikti priklausomai nuo to, ar jie taip pat gali juos nustatyti, jei į tam tikrus dalykus reikia atkreipti dėmesį.

Atsispausdinkite šj puslapj, tuomet jrašykite „Wi-Fi“ ir paskyros nuostatas į lentelę kaip nuoroda. Pastabas laikykite saugioje vietoje.

„Wi-Fi“ pavadinimas
„Wi-Fi“ slaptažodis
Administratoriaus slaptažodis
Svečio prieigos vardas
Svečio prieigos slaptažodis
„Linksys“ programėlės prisijungimo el. paštas
„Linksys“ programėlės slaptažodis

„Velop“ sistemos nuostatos

Naudodami „Linksys" programą galite peržiūrėti arba keisti „Velop" sistemos nuostatas, kad „Wi-Fi“ taptų saugesnis ar geriau veiktų naudojant įrenginį arba žaidimą. Nuostatas galite jjungti bet kurioje pasaulio vietoje, jei turite interneto ryšį. Be to, pasiekti nuostatas galite įvesdami maršruto parinktuvo slaptažodį, kai esate prisijunge prie namų tinklo, net jei neturite interneto ryšio.

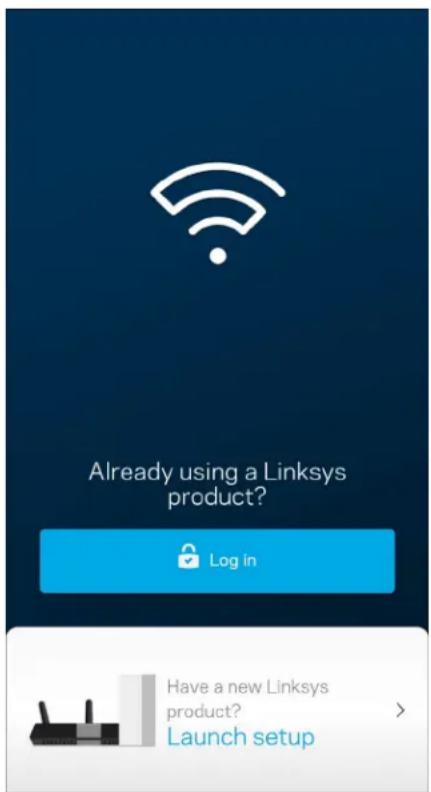

Prisijungimas prie „Linksys“ programėlės

1. Atidarykite „Linksys“ programą.

1. Iveskite el. pašto adresą, kurj naudojote kurdami paskyrą.
2. Iveskite paskyros slaptažodj.
3. Bakstelékite Prisijungti.

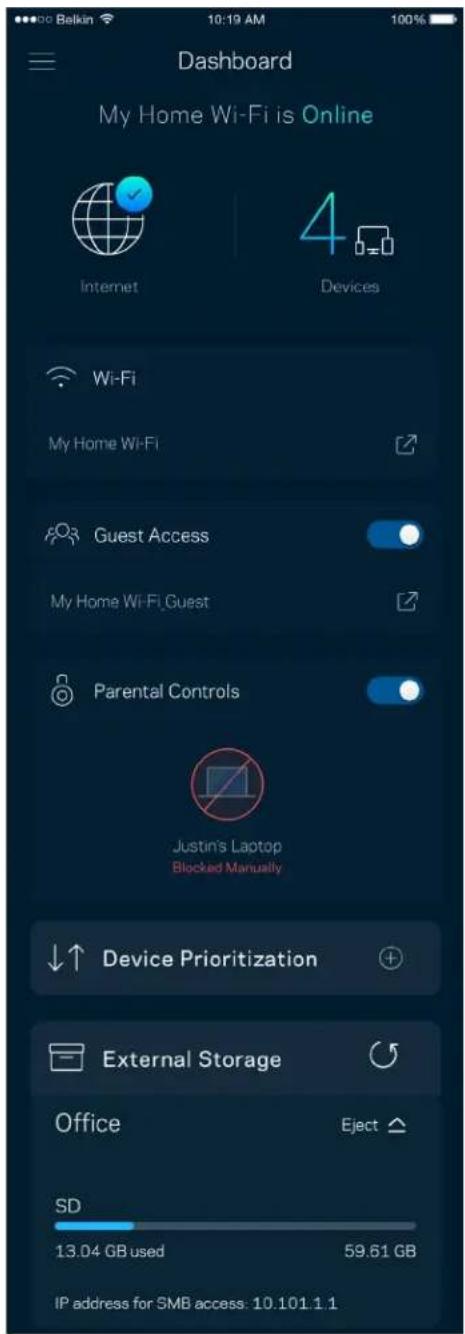

Valdymo portalas

Valdymo portalas - tai „Wi-Fi“ momentinė ekrano kopija. Peržiūrėkite, kiek jrenginių prijungtų prie „Velop“ sistemos. Pasidalykite „Wi-Fi“ slaptažodžiu ir leiskite svečiui prisijungti prie „Wi-Fi“. Be to, valdymo portale rodoma, jei kokie nors jrenginiai turi jjungtą tėvų kontrolę arba buvo prioretizuojami „Wi-Fi“ prieigai užtikrinti.

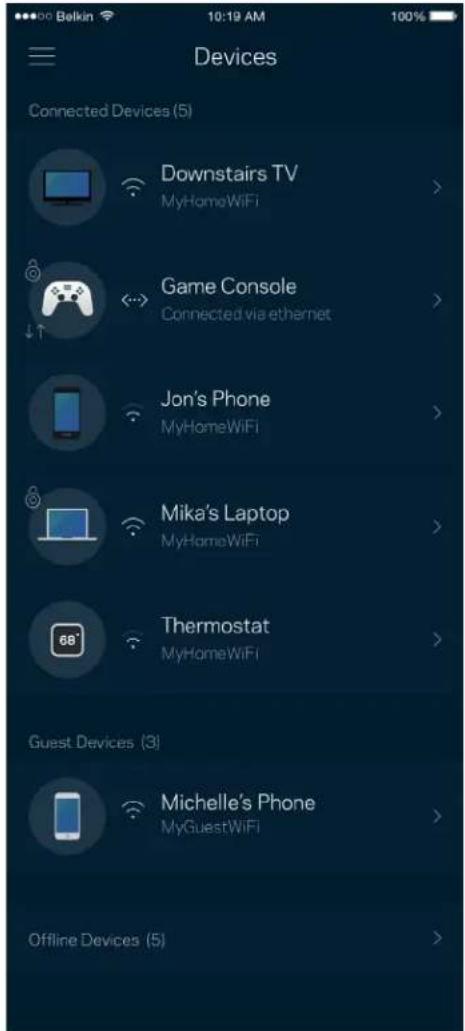

Peržiūrėkite ir keiskite visų prie „Wi-Fi“ prijungtų įrenginių informaciją. Galite peržiūrėti pagrindiniame ir svečio tinkluose esančius prietaisus arba peržiūrėti informaciją apie kiekvieną prietaisą.

Jrenginio informacijos peržiūra ir keitimas

Jrenginių lange galite redaguoti jrenginių pavadinimus ir keisti jų piktogramas. Be to, galite prioretizuoti jrenginius, nustatyti tėvų kontrolę ir peržiūrėti „Wi-Fi“ informaciją. Norėdami peržiūrėti informaciją, bakstelėkite bet kurį jrenginį.

Mikah's Laptop Change Icon Mikah's Laptop MyHomeWiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168 1.169 Reserve DHCP MAC Address 70:48:CF:83:EB:1 IPv6 fo80:0000:0000:0 0000:4425:48f0:5bd8:5c93 Wired IP Address 192.168 1.169 Reserve DHCP MAC Address 70:48:CF:83:EB:1 IPv6 fo80:0000:0000:0 0000:4425:48f0:5bd8:5c93

„Wi-Fi“ nuostatos

Naudodami „Wi-Fi Protected Setup™“, peržiūrėkite arba keiskite „Wi-Fi“ pavadinimą ir prijunkite irenginius.

Pažangiosios nuostatos

Pažangūs naudotojai gali keisti numatytajji saugos tipą ir „Wi-Fi“ režimą. Jų nekeiskite, jei turite nedaug patirties su „Wi-Fi“ tinklais. Kanalų ieškiklis ieškos jūsų vietovėje dažniausiai atidarytų „Wi-Fi“ kanalų, siekiant užtikrinti, kad „Velop“ sistema užtikrintų geriausias našumo savybes. Jei turite „Velop“ sistemoje daugiau kaip vieną tinklo mazgą, kanalų ieškiklis suras geriausią kanalą kiekvienam tinklo mazgui.

„Wi-Fi Protected Setup“ leidžia paprastai prijungti belaidžio ryšio jrenginius prie „Wi-Fi“, rankomis nejvedant saugos nuostatų.

Naudokite svečio prieiga, kad svečiai galėtu prisijungti prie interneto, tačiau būtu ribojama ju prieiga prie kitu prie „Wi-Fi” prijungtu ištekliu. Siųskite slaptažodį tekstine žinute arba el. paštu.

Norėdami įsitikinti, kad gaunate geriausią greitį, už kurį mokate, atlikite greičio patikrą. Greičio patikra taip pat padeda prioretizuojant įrenginius, kadangi rezultatai nustato, kaip „Wi-Fi“ paskirstomas prioretizuotiems įrenginiams.

• Siuntimo greitis – tai greitis, kuriuo interneto turinys perduodamas i „Velop“ sistemą.
• Jkėlimo greitis - tai greitis, kuriuo galite jkelti i internetą.

Pastaba.Interneto ryšio greitį lemia įvairūs veiksniai, įskaitant ISP paskyros tipą, vietinį ir pasaulinį interneto srautą ir įrenginių, esančių namuose ir naudojančių interneto ryšį, skaičius.

Tèvù kontrolè

Tėvų kontrolė leidžia kontroliuoti prie interneto prisijungusius vaikus ir ką jie ten daro. Pristabdykite interneto ryšį tam tikruose įrenginiuose arba blokuokite tam tikras žiniatinklio svetaines.

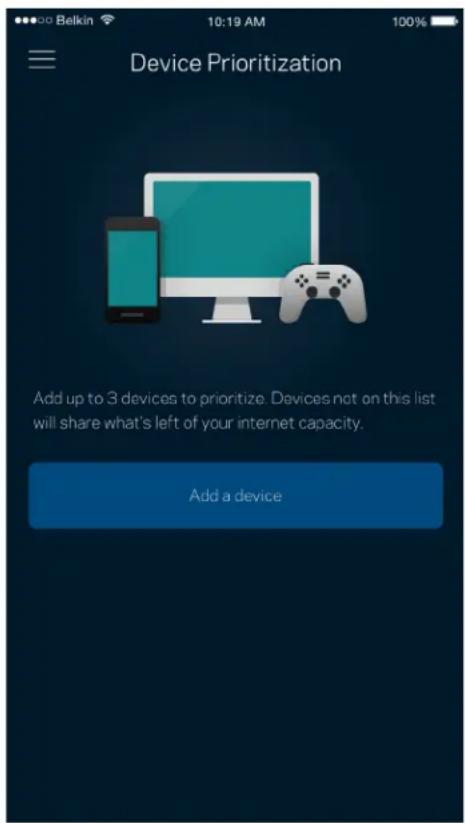

Jrenginių prioretizavimas

Prioritetiniam interneto ryšio naudojimui pasirinkite iki trijų įrenginių. Tie prie interneto prijungti įrenginiai (laidiniai ir (arba) belaidžio ryšio) visada turės geriausią prieigą. „Velop“ atlieka greičio patikrą ir nustato, kaip geriausiai paskirstyti „Wi-Fi“ prioretizuojamiems įrenginiams. Kiti įrenginiai dalysis likusiu pajėgumu. Prioretizuojami įrenginiai parodomi valdymo portale.

Jei turite daugiau kaip vieną mazgą, „Velop“ gali jums pranešti, kai sistemos antriniai mazgai išsijungia. Antriniai mazgai – tai mazgai, kurie nėra laidais prijungti prie modemo. Norėdami, kad „Velop“ jus informuotų, turite jjungti pranešimus mobiliajame įrenginyje.

„Velop“ administravimas

Norėdami keisti administratoriaus slaptažodį ir užuominą bei peržiūrėti visų ☒„Wi-Fi“ esančių tinklo mazgų identifikatorius (modelio numerį, serijos numerį ir IP informacija), naudokite „Velop“ administravimo langą.

Sutikite, kad automatiškai būtų pranešama apie „Linksys“ gedimus ir prisidėtumėte prie „Wi-Fi“ tobulinimo. Be to, galite rankomis pranešti apie konkrečias ☒„Linksys“ problemas.

Ši informacija bus siunčiama kartu su problemos aprašymu:

Programos versija	Prisijungimo tipas (debesies: rodomas susietas el. pašto adresas, vietinis: rodoma „Velop“ administratorius”)
Įrenginio modelis	WAN ryšio tipas (rodoma „Wi-Fi“ arba eternetas)
Įrenginio OS versija	Laikas: data (mėn. / diena / metai, laikas, laiko juosta)

Pažangiosios nuostatos

Interneto nuostatos

Galite pasirinkti, kaip „Velop“ sistema jungiasi prie interneto. Numatytoji nuostata: Automatinė konfigūracija - DHCP Kitus prisijungimo tipus lemia interneto paslaugų teikėjas arba tai, kaip planuojate naudoti „Velop“ sistemą. Pažangieji naudotojai gali naudoti Papildomas nuostatas ir klonuoti MAC adresus bei nustatyti MTU (didžiausio perdavimo vienetas).

Prievado peradresavimas (vienam prievadui, keliems prievadams ar prievadų grupei) siunčia konkretaus prievado (-ų) jeinantį srautą į konkretų įrenginį arba „Wi-Fi“ prievadą. Suveikus prievado diapazonui, „Velop“ suderina konkrečių numerių prievadų išeinančius duomenis. „Velop“ įsimena įrenginio, kurios prašo duomenų, IP adresą, kad pateikus prašomus duomenis jis būtų nukreiptas atgal į tinkamą įrenginį.

Kiekvienas tinklo jrenginys turi unikalų, 12 skaitmenų MAC (medijos prieigos valdymas) adresą. Galite sukurti MAC adresų sąrašą ir reguliuoti, kaip jrenginiai naudoja „Wi-Fi“ tinklą.

Pakeiskite „Linksys“ programėlės slaptažodį ir sutikite gauti naujausią informaciją ir pasiūlymus iš „Linksys“.

Štai čia jūsų proga pasakyti savo nuomonę. Įvertinkite programą savo programų parduotuvėje, siųskite mums pasiūlymą arba praneškite apie problemą, dėl kurios negalite gauti puikios patirties.

Kilo problemų dėl programos? Tiesiog reikia šiek tiek daugiau informacijos apie funkcija? Norėdami gauti paaiškinimą, bakstelėkite „Pagalba”.

Tiesiogiai prisijunkite prie „Velop“

Jei nesate prisijunge prie interneto, vis tiek galite pasiekti „Velop“ sistemą. Prisijunkite prie savo „Wi-Fi“ vardo, paleiskite „Linksys“ programą ir bakstelėkite Naudoti administratoriaus slaptažodį. Būdami atsijunge negalėsite pasiekti „Linksys“ Wi-Fi“ paskyros.

„Velop“ administratoriaus slaptažodis

Sąrankos metu sukūrème saugų administratoriaus slaptažodį. Norėdami jį pakeisti, bakstelėkite „Velop“ administravimas ir Pakeisti „Velop“ slaptažodį ir užuominą.

Norėdami užtikrinti „Velop“ sistemos saugumą, kam nors pakeitus administratoriaus slaptažodį, atsiųsime el. laišką.

Gamyklinių nuostatų atkūrimas

Niekada neatkurkite „Velop“ gamyklinių nuostatų – tai labai sudėtingas procesas. Atkuriant gamyklines nuostatas, „Velop“ sistema gražinama į būseną, buvusią ją išėmus iš dėžės, todėl turėsite iš naujo atlikti sąrankos procedūrą. Bus pašalintos visos sąrankos metu tinkintos nuostatos ir tokie dalykai, kaip „Wi-Fi“ pavadinimas, slaptažodžiai, saugos tipas. Visi belaidžio ryšio įrenginiai bus atjungti nuo „Wi-Fi“.

„Velop“ atkūrimas

- Kai jūsų tinklo mazgas prijungtas prie maitinimo ir jjungtas, palaikykite apačioje esantį atkūrimo mygtuką paspaustą. Tinklo mazgo viršuje esanti lemputė taptų raudonos spalvos ir užgestų impulsais. Neatleiskite mygtuko, kol lemputė neužgeso ir vėl netapo ryškiai raudonos spalvos.

Reset Button

Techniniai duomenys

„Linksys Velop“

Modelio pavadinimas „Velop“ AX5400 WiFi 6 System

Modelio numeris MX5500 serija

Jungiklio prievado 10 / 100 / 1000 Mbps

greitis

Radijo dažnis 2,4 ir 5 GHz

Antenų skaičius 13 (vidinės)

Prievadai USB 3.0, eterneto, interneto, maitinimo

Mygtukai Maitinimo jungiklio, WPS, nustatymo iš naujo

Lemputė Vienas, kelių spalvų maitinimo ir būsenos lemputė

Saugos kodo bitai Iki 128 bitų kodavimas

Aplinkos duomenys

Matmenys 3,1 x 3,1 x 7,3 col.

Gaminio svoris 0,95 kg (2,15 svarų)

Maitinimas 12 V, 3A

Sertifikavimas FCC, IC, CE, „Wi-Fi“ (EEE 802.11a/b/g/n/ac, 802.11ax juodraštis)

Veikimo temperatūra 32-104 °F (0-40 °C)

Laikymo temperatura -4-140 °F (-20-60 °C)

Veikimo aplinkos 10-80 % santykinis drègnis, be kondensato drègnis

Laikymo aplinkos 5–90 %, be kondensato drègnis

Pastabos:

teisinę, saugos informaciją ir garantiją rasite Linksys.com/support/Velop.

Techniniai duomenys gali būti keičiami iš anksto nepranešus.

Didžiausias našumas siejamas su IEEE standarto 802.11 techniniais duomenimis. Faktinis veikimas gali skirtis, jskaitant mažesnį belaidžio tinklo pajėgumą, duomenų perdavimo greitį, diapazoną ir aprėptį. Veikimo rezultatus lemia daugybė veiksnių, sąlygų ir kintamųjų, jskaitant atstumą nuo prieigos taško, tinklo srauto apimtį, statybines medžiagas ir konstrukciją, naudojamą operacinę sistema, naudojamų belaidžių gaminių derinį, trikdžius ir kitas neigiamas sąlygas.

Apsilankykite linksys.com/support/Velop ir gaukite apdovanojimą laimejusią techninę pagalba.

„BELKIN“, „LINKSYS“ ir daugelis gaminių pavadinimų ir logotipų yra „Belkin“ bendrovių grupės prekių ženklai. Minimi trečiųjų šalių prekių ženklai yra atitinkamų savininkų nuosavybė.

© 2020 m. „Belkin International, Inc.“ ir (arba) jos pavaldžiosios jmonės. Visos teisės saugomos.
