РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Atlas Pro 6 MX5503 LINKSYS

Табло за управление ____ 10

Устройства 11

Настройки за интернет ____ 23

Спецификации \_\_\_\_ 32

Linksys Velop 32

За да нулирате Velop:

Номер на модела Серия MX5500

Радиочестота 2,4 GHz и 5 GHz

Влажност за 5 % — 90 % без кондензация

съхранение

Забележки:

За правна информация, гаранции и указания за безопасност посетете Linksys.com/support/Velop. Спецификациите подлежат на промяна без предизвестие.

Обзор продукта \_\_\_\_ 3

Вид спереди/сверху ____ 3

Назад 4

Нижняя панель 5

Куда обратиться за дополнительной информацией____6

Настройка 7

Настройки системы Velop 9

Вход в приложение Linksys ____ 9

Панель мониторинга ____ 10

Устройства 11

Просмотр и изменение сведений об устройствах ____ 12

Настройки Wi-Fi 13

Расширенные настройки ____ 14

Подключение устройства с помощью WPS ____ 15

Гостевой доступ 16

Измерение скорости 17

Родительский контроль 18

Приоритет устройств ____ 19

Уведомления 20

Администрирование Velop 21

Расширенные настройки 23

Настройки Интернета 23

Настройки портов ____ 24

Фильтры MAC-адресов Wi-Fi 25

Моя учетная запись 26

Отзыв 27

Справка 28

Непосредственное подключение к Velор 29

Пароль администратора Velop 30

Восстановление заводских настроек \_\_\_\_ 31

Технические характеристики \_\_\_\_ 32

Linksys Velop 32

Физические характеристики ____ 32

Обзор продукта

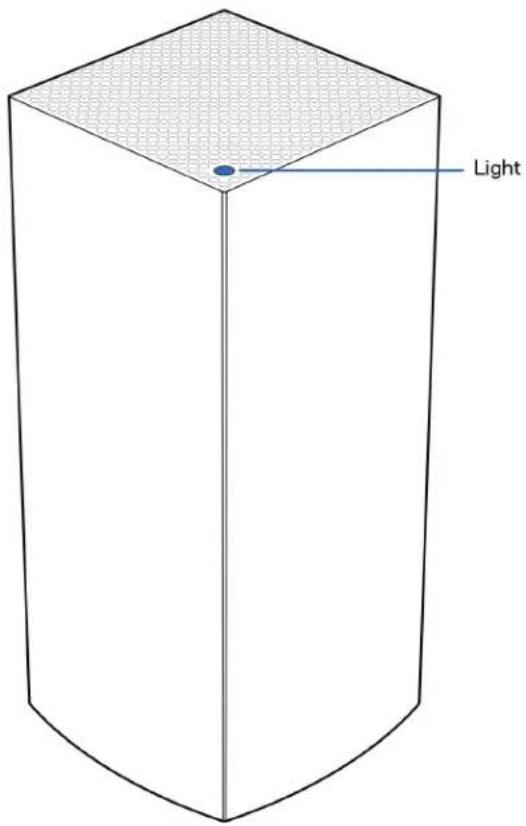

Вид спереди/сверху

Light

Индикатор на верхней панели узла предоставляет информацию о работе узла.

Индикатор Состояние
Мигающий синий	Запуск
Непрерывный синий	Подключено
Мигающий фиолетовый	Идет установка
Непрерывный фиолетовый	Готово к запуску
Мигающий красный	Отключено• Дочерний узел: слишком далеко• Родительский узел: отключен от модема
Непрерывный красный	нет интернета от модема
Непрерывный желтый	Слабый сигнал• Только дочерний узел

Назад

Порты Ethernet — подключите кабели Ethernet к этим гигабитным портам Ethernet (10/100/1000 Мбит/с) и к проводным устройствам в вашей сети. Если в вашей системе Velop несколько узлов, подключите один из этих портов к маршрутизатору или к модему-маршутизатору.

Примечание. Для лучшей производительности используйте для портов Ethernet кабели категории 5е или более высокой категории.

Порт Интернета — подключите кабель Ethernet к желтому гигабитному порту (10/100/1000 Мбит/с) и к широкополосному кабельному модему/DSL или оптоволоконному модему. Если этот маршрутизатор используется в качестве дочернего узла в одноранговой системе Wi-Fi, можно использовать этот порт для создания проводного подключения к другому узлу.

Разъем питания — подключите к этому разъему адаптер питания, входящий в комплект.

Нижняя панель

Кнопка сброса — нажмите и удерживайте, пока индикатор на верхней панели узла не загорится красным цветом, погаснет, а затем снова начнет мигать красным цветом, чтобы сбросить настройки узла и восстановить заводские настройки.

Кнопка WPS— нажмите для подключения сетевых устройств, поддерживающих WPS.

Выключатель питания — передвиньте в положение «|» (Вкл.), чтобы включить питание узла

Справка

Куда обратиться за дополнительной информацией

• Linksys.com/support/Velop

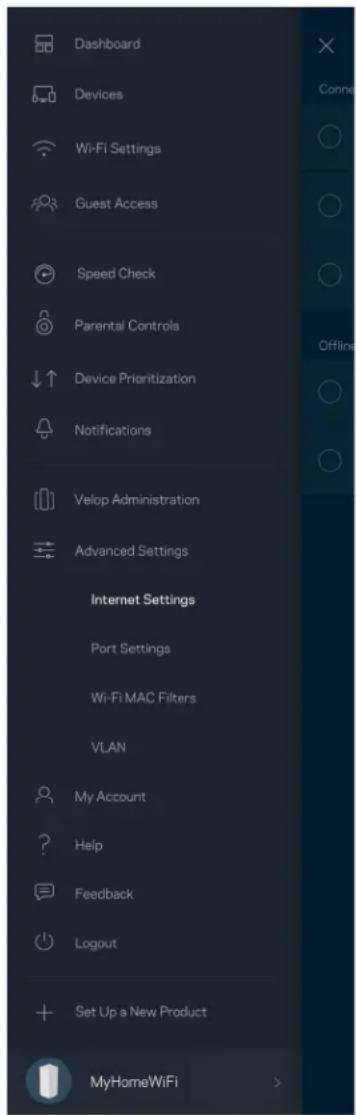

• Справка в приложении Linksys (запустите приложение и выберите «Справка» в главном меню)

Примечание. Лицензии и уведомления для стороннего программного обеспечения, использованного в этом продукте, можно просмотреть по адресу http://support.linksys.com/en-us/license. Обращайтесь по адресу http://support.linksys.com/en-us/gplcodecenter с вопросами или запросами относительно исходного кода GPL.

Настройка

ВАЖНО. Можно настраивать узлы Velор в качестве основных или дочерних. Основной узел должен быть подключен к модему или к модему-маршутизатору с помощью кабеля Ethernet. Дочерние узлы настраиваются в беспроводном режиме, после чего их можно подключать к другим узлам по беспроводной сети или кабелями Ethernet.

При добавлении этого нового узла в качестве родительского узла в существующую одноранговую беспроводную сеть домашней системы Velор необходимо восстановить заводские настройки на всех узлах и добавить эти узлы в систему после настройки и запуска нового узла.

Загрузите приложение Linksys. Это приложение необходимо для настройки Velop.

Откройте магазин приложений для вашего устройства и найдите приложение Linksys.

Установите приложение, откройте его и следуйте инструкциям.

Примечание. Для этого приложения требуется операционная система iOS 11.4 или более поздней версии либо Android 6 или более поздней версии.

Будет создана учетная запись Linksys Smart Wi-Fi, чтобы можно было использовать приложение для просмотра и изменения настроек системы Velор из любого места при наличии подключения к Интернету.

С помощью Linksys Smart Wi-Fi можно выполнять следующие действия:

• Изменять имя и пароль сети Wi-Fi
• Настраивать гостевой доступ
  • Подключать устройства к Wi-Fi с помощью WPS
  • Блокировать доступ к Интернету с помощью родительского контроля
  • Проверять скорость подключения к Интернету

Примечание. В процессе установки мы отправим вам электронное письмо для подтверждения. Установив подключение к домашней сети, щелкните ссылку в электронном письме.

Достаточно лишь подключить узел к электросети и подключить кабель Ethernet, вся остальная настройка будет выполнена автоматически. После подключения выберите имя сети Wi-Fi и пароль с помощью приложения. Названия узлов можно выбирать на основе их расположения, чтобы было удобнее их опознавать в тех редких случаях, когда что-то окажется не в порядке.

Напечатайте эту страницу, затем запишите в таблице настройки маршрутизатора и учетной записи, чтобы сохранить их для справки. Храните записи в надежном месте.

Имя сети Wi-Fi
Пароль Wi-Fi
Пароль администратора
Имя гостевого доступа
Пароль гостевого доступа
Электронная почта входа в приложение Linksys
Пароль приложения Linksys

Настройки системы Velop

С помощью приложения Linksys можно просматривать и изменять настройки системы Velop, чтобы повысить уровень безопасности сети Wi-Fi или обеспечить более приоритетную работу какого-либо устройства или игры. Доступ к этим настройкам возможен из любой точки мира при наличии подключения к Интернету. Кроме того, доступ к настройкам с паролем маршрутизатора возможен при подключении к домашней сети даже при отсутствии подключения к Интернету.

Вход в приложение Linksys

1. Откройте приложение Linksys.

1. Введите адрес электронной почты, который вы использовали при создании учетной записи.
2. Введите пароль учетной записи.
3. Нажмите Войти.

Панель мониторинга

Панель мониторинга отображает состояние сети Wi-Fi. Здесь можно увидеть, сколько устройств подключено к системе Velop. Можно разослать пароль к сети Wi-Fi и разрешить гостевой доступ к сети Wi-Fi. На панели мониторинга также указывается, используется ли на каких-либо подключенных устройствах родительский контроль или приоритетный доступ к сети Wi-Fi.

Просмотр и изменение сведений обо всех устройствах, подключенных к вашей сети Wi-Fi. Можно просматривать устройства в основной сети и в гостевой сети, отключать устройства и отображать информацию о каждом из них.

Просмотр и изменение сведений об устройствах

На экране «Устройства» можно изменить имена устройств и их значки. Также можно назначить приоритет устройств, настроить родительский контроль и просмотреть сведения о сети Wi-Fi. Коснитесь любого устройства для просмотра подробных сведений.

Mikah's Laptop Change Icon Mikah's Laptop MyHomeWiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fo80:0000:0000:0 0000:4425:48f0:5bd8:5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fo80:0000:0000:0 0000:4425:48f0:5bd8:5c93

Настройки Wi-Fi

Здесь можно просмотреть и изменить имя сети Wi-Fi и пароль, а также подключить устройства с помощью Wi-Fi Protected Setup.

Расширенные настройки

Опытные пользователи могут изменить тип безопасности по умолчанию и режим сети Wi-Fi. Изменяйте эти настройки только в случае, если вы обладаете значительным опытом работы с сетями Wi-Fi. Программа Channel Finder находит наименее загруженные каналы Wi-Fi, чтобы обеспечить наивысшую производительность системы Velop. При наличии нескольких узлов в системе Velop программа Channel Finder выберет наилучший канал для каждого узла.

Подключение устройства с помощью WPS

С помощью Wi-Fi Protected Setup можно удобно подключать беспроводные устройства к сети Wi-Fi, не вводя настройки безопасности вручную.

Гостевой доступ дает возможность вашим гостям пользоваться Интернетом, но без доступа к другим ресурсам, подключенным к вашей сети Wi-Fi. Пароль можно отправить с помощью SMS-сообщения или по электронной почте.

Запустите измерение скорости, чтобы определить, действительно ли скорость вашего подключения к Интернету соответствует указанной в условиях тарифного плана. Измерение скорости также помогает при управлении приоритетом устройств, поскольку полученные результаты дают возможность определить, как доступ к Wi-Fi распределен среди приоритетных устройств.

• Скорость загрузки — это скорость, с которой данные передаются из Интернета в систему Velop.
• Скорость отправки — это скорость, с которой вы можете передавать данные в Интернет.

Примечание. Скорость подключения к Интернету зависит от множества факторов, в том числе от тарифа у поставщика услуг Интернета, от локального и всемирного трафика в Интернете, а также от количества одновременно подключенных к Интернету устройств у вас дома.

Родительский контроль

С помощью родительского контроля можно управлять временем, когда у ваших детей будет доступ к Интернету, и доступными ресурсами. Можно приостановить доступ к Интернету с определенных устройств или запретить доступ к определенным сайтам.

Можно выбрать до трех устройств с приоритетным подключением к Интернету. Эти устройства, как проводные, так и беспроводные, всегда будут располагать наилучшим подключением к Интернету. Система Velop использует проверку скорости, чтобы определить, как лучше распределить ресурсы сети Wi-Fi среди приоритетных устройств. Остальные устройства будут использовать оставшуюся пропускную способность подключения. Приоритетные устройства отображаются на панели мониторинга.

При наличии нескольких узлов система Velор может уведомлять об отключении дополнительных узлов. Дополнительными считаются все узлы, не подключенные кабелем к модему. Для получения уведомлений от Velор необходимо включить уведомления в настройках мобильного устройства.

Администрирование Velop

На экране «Администрирование Velop» можно изменить пароль и подсказку администратора, а также проверить различные данные (номер модели, серийный номер, данные IP-адреса) всех узлов вашей сети Wi-Fi.

Можно автоматически отправлять отчеты о сбоях в Linksys, чтобы помочь нам в улучшении беспроводных устройств. Также можно вручную отправлять в Linksys сообщения об определенных проблемах.

Вместе с описанием неполадки будет отправлена следующая информация:

• Версия приложения	• Тип входа ( облако: показывает адрес электронной почты, локальный: «Администратор Velop»)
• Модель устройства	• Тип подключения WAN (отображается Wi-Fi или Ethernet)
• Версия ОС устройства	• Время: дата (месяц/день/год, время, часовой пояс)

Расширенные настройки

Настройки Интернета

Можно выбрать способ подключения системы Velор к Интернету. По умолчанию используется Автоматическая настройка — DHCP. Прочие типы подключения зависят от вашего поставщика услуг Интернета и от того, как вы планируете использовать систему Velор. Опытные пользователи могут использовать Расширенные настройки для клонирования MAC-адресов и настройки величины блоков MTU.

Переадресация портов — для одного порта, нескольких портов или диапазона портов — входящий трафик, поступающий в определенный порт, можно переадресовать определенному устройству или в определенный порт в вашей сети Wi-Fi. При переключении диапазона портов Velop отслеживает исходящие данные для определенных номеров портов. Velop запоминает IP-адрес устройства, запрашивающего данные, поэтому при возврате запрошенных данных эти данные направляются соответствующему устройству.

Фильтры MAC-адресов Wi-Fi

У каждого сетевого устройства есть уникальный MAC-адрес, состоящий из 12 цифр. Можно создать список MAC-адресов и управлять доступом этих устройств к вашей сети Wi-Fi.

Можно изменить пароль вашего приложения Linksys и выбрать получение новостей и специальных предложений компании Linksys.

Сообщите нам свое мнение. Можно выставить нашему приложению оценку в магазине приложений, отправить нам пожелание или сообщить о неполадке.

В работе приложения возникли неполадки? Требуется дополнительная информация о каких-либо функциях? Нажмите «Справка» для получения нужных сведений.

Непосредственное подключение к Velop

Даже при отсутствии подключения к Интернету можно установить подключение к системе Velop. Подключитесь к своей сети Wi-Fi, запустите приложение Linksys и коснитесь Использовать пароль администратора. Доступ к учетной записи Linksys Wi-Fi невозможен без подключения к Интернету.

Пароль администратора Velop

Безопасный пароль администратора был создан при настройке. Чтобы изменить его, нажмите Администрирование Velop, затем Изменить пароль Velop и подсказку.

Admin Password Save Admin Password • • • • • • • • • • Admin Password Hint peterparker To add a hint, enter your current password or create a new one

Для обеспечения безопасности системы Velор мы отправим вам электронное письмо, если кто- либо изменит пароль администратора.

Восстановление заводских настроек

Скорее всего, у вас не возникнет необходимости сбрасывать все настройки систем Velор и восстанавливать заводские настройки. При этом система Velор возвращаетается в первоначальное состояние, в котором она была, когда вы ее только распаковали. В этом случае потребуется снова выполнить настройку. Все параметры, настроенные вами с момента первоначальной настройки, — имя сети Wi-Fi, пароли, тип безопасности, — будут удалены. Все беспроводные устройства будут отключены от вашей сети Wi-Fi.

Сброс узла Velор.

- На подключенном к электросети и включенном узле нажмите и удерживайте кнопку сброса, расположенную на нижней панели узла. Индикатор на верхней панели узла загорится красным цветом, затем начнет мигать. Не отпускайте индикатор, пока он не погаснет, а затем загорится ярким красным цветом.

Reset Button

Технические характеристики

Linksys Velop

Название модели Velop AX5400 WiFi 6 System

Номер модели MX5500 series

Скорость порта 10/100/1000 Мбит/с

коммутации:

Радиочастота 2,4 и 5 ГГц

Количество антенн 13 (внутр.)

Порты USB 3.0, Ethernet, Интернет, питание

Кнопки Выключатель питания, WPS, сброс

Индикатор Один многоцветный индикатор питания и состояния

Безопасность WPA2-Personal, WPA3-Personal

Разрядность ключа 128-битное шифрование

безопасности

Физические характеристики

Размеры 78,7 x 78,7 x 185,5 мм (3,1 x 3,1 x 7,3 дюйма)

Вес изделия 0,95 кг (2.15 фунта)

Питание 12 В/3А

Сертификация FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac, 802.11ax — черновик)

Рабочая от 0 до 40 °C

температура

Температура от -20 до 60 °C

хранения

Влажность воздуха От 10 до 80 % относительной влажности без конденсации при работе

Влажность воздуха От 5 до 90 % без конденсации

при хранении

Примечания.

Сведения о соответствии требованиям, гарантии и безопасности см. по адресу

Linksys.com/support/Linksys.com/support/Velop.

Технические характеристики могут быть изменены без уведомления.

Максимальная производительность рассчитана в соответствии со спецификациями стандарта IEEE 802.11. Фактические характеристики, включая емкость, пропускную способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Производительность зависит от многих факторов, условий и переменных величин, в том числе расстояния от точки доступа, объема сетевого трафика, материалов и конструкции здания, используемой операционной системы, сочетания беспроводных устройств, помех и других неблагоприятных условий.

Для получения технической поддержки обратитесь по адресу linksys.com/support/Velop.

BELKIN, LINKSYS и многие названия продуктов и эмблемы являются товарными знаками группы компаний Belkin. Упомянутые здесь товарные знаки сторонних компаний являются собственностью соответствующих владельцев.

© Belkin International, Inc. и аффилированные организации, 2020 г. Все права защищены.

LINKSYS

《用户指南》

VELOP

MX5500 系列

目录

产品概览 4

前部/顶部 4

背部 5

底部 6

哪里可找到更多帮助 7

设置 8

Velop 系统设置 10

登录 Linksys 应用 10

控制面板 11

设备 12

查看或更改设备详情 13

Wi-Fi 设置 14

高级设置 15

使用WPS连接设备 16

来宾访问 17

速度测试 18

家长控制功能 19

设备优先级设置 20

通知 21

Velop 管理 22

高级设置 23

Internet 设置 23

端口设置 24

Wi-Fi MAC 筛选 25

我的帐户 26

反馈 27

帮助 28

直接连接至 Velop 29

Velop 管理员密码 ____ 30

如何恢复出厂默认设置 31

规格 32

Linksys Velop 32

产品概览

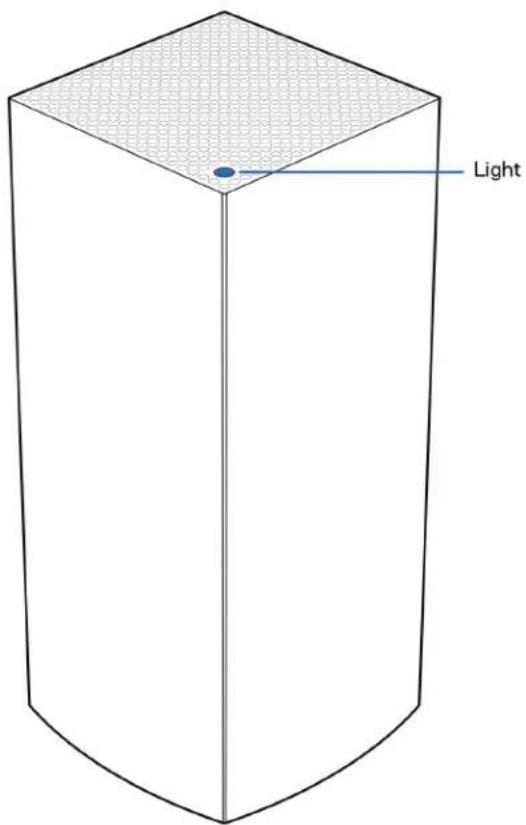

前部/顶部
