使用説明書 Atlas 6 AX3000 MX2002 LINKSYS

デバイスの詳細を表示または変更するには____10

WiFi 設定 11

詳細設定 12

WPS でデバイスを接続 13

ゲストアクセス 14

スピードテスト 15

保護者による制限____16

優先度 17

通知 18

ネットワーク管理 19

詳細設定 20

インターネット設定 20

ポート設定 21

WiFi MAC フィルター 22

ローカル ネットワーク設定 23

マイ アカウント 24

フィードバック 25

ヘルプ 26

Linksys Atlas 6 に直接接続 27

ルーター パスワード 28

ファクトリ既定値に復元するには____29

仕様 30

Linksys Atlas 6 30

環境 30

製品の概要

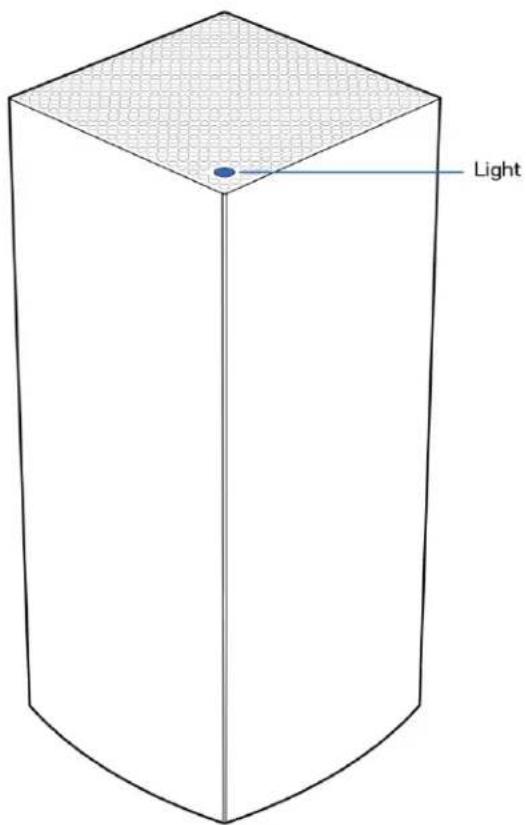

前面/上部

Light

ノード上部のライトで、ノードの稼働状況についての情報を知ることができます。

ライトについての情報	ステータス
青で点滅	起動中
青で点灯	接続しました
紫で点滅	セットアップ処理中
紫で点灯	セットアップ準備完了
赤で点滅	切断子ノード:遠すぎる親ノード:モデムからプラグが外れている
赤で点灯	モデムがインターネットに繋がっていません
黄で点灯	接続が弱いです子ノードのみ

背面

イーサネットポート-これらの Gigabit イーサネット（10/100/1000）ポートを使用して、他の有線デバイスをイーサネットケーブルで接続します。メッシュ システムに複数のノードがある場合は、これらのポートを使用して、モデムまたはモデムルーターを接続します。

メモ-最高のパフォーマンスを得るためにも、イーサネットケーブルには CAT5e またはそれ以上の定格ケーブルを使用してください。

インターネットポート- イーサネットケーブルの一端をこのイエローのギガビット（10/100/1000）ポートに接続し、他端をブロードバンドインターネットのケーブル/DSL またはファイバーのモデムに接続します。このルーターをメッシュ WiFi システムにおける子ノードとして使用している場合は、このポートを他のノードへのワイヤード接続を作成するために使えます。

電源ポート-付属の AC 電源アダプターをこのポートに接続します。

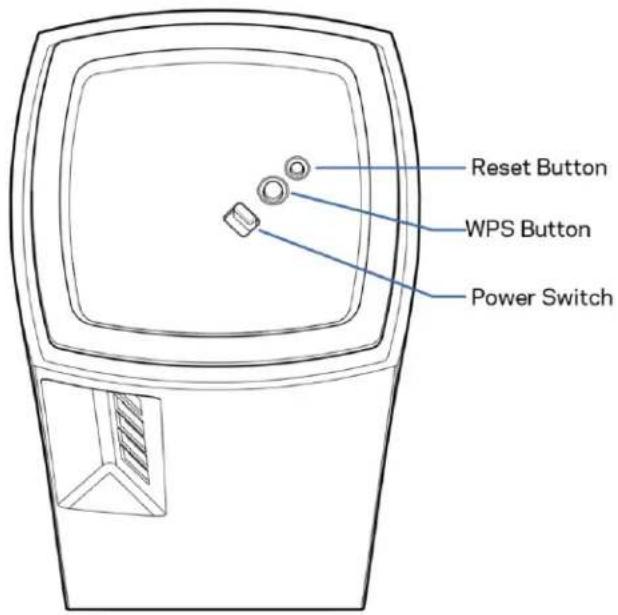

下部

リセット ボタン}-ノードをファクトリ既定値にリセットする場合はノードの上部が赤く点灯し、光が消え、赤く点滅するまでボタンを長押しします。

WiFi Protected Setup ボタン-これを押して、WPS 対応のネットワークデバイスに接続します。

電源スイッチ-ノードの電源を入れるには |（オン）に切り替えます。

ヘルプ°

他のヘルプトピックの検索

• Linksys.com/support/Atlas6

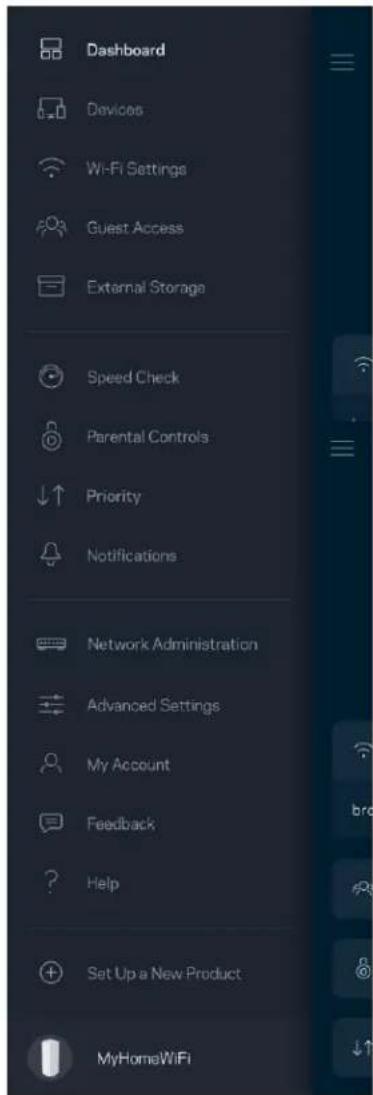

• Linksys アプリのヘルプ（アプリを起動し、メインナビゲーションメニューでヘルプをクリックします）

メモ-ライセンスおよび本製品に使用されるサードパーティソフトウェアについては、こちらからご覧いただけます http://support.linksys.com/en-us/licenseご質問がある場合、または GPL ソースコードのリクエストについては、http://support.linksys.com/en-us/gplcodecenter をご確認ください。

セットアップ

重要-Atlas 6 ノードはプライマリノードまたはアノードとして設定することができます。プライマリノードはイーサネットケーブルでモデムかモデムルーターに接続する必要があります。ワイヤレスで設定を完了した後は、セカンダリノードをワイヤレス接続またはイーサネットケーブルを使用して接続することができます。

この新規ノードを既存の Linksys 全ホームメッシュ WiFi システムに追加する場合、すべてのノードをファクトリリセットして、新規ノードがセットアップされ、稼働を開始した後に、それらをシステムに追加します。

Linksys アプリをダウンロードします。Linksys Atlas 6 のセットアップにはこのアプリが必要となります。

デバイスのアプリストアから Linksys を検索してください。

アプリをインストールし、アプリを開いたら説明に従います。

メモ - アブリは iOS 14.1.x 以上、および Android 6 以上に対応しています。

設定中に、Linksys Smart WiFi アカウントを作成する必要があります。これにより、アプリを使用してどこからでもインターネット接続があれば、メッシュシステムの設定を確認したり変更したりできるようになります。

Linksys Smart WiFi で可能なこと:

• WiFi 名とパスワードの変更
• ゲスト アクセスの設定
• WPS を使用してデバイスを WiFi に接続する
• 保護者による制限でインターネットをブロック
• インターネットの接続速度をテストする

メモ-設定中に、認証メールが送信されます。ホームネットワークで、メールのリンクをクリックします。

電源およびイーサネットケーブルに接続する以外に、アプリベースのセットアッププロセスを行うことができます。接続後に、アプリを使用して名前をつけ、パスワードを付与することにより、WiFiをカスタマイズすることができます。ノードにも、注意が必要となった場合などに備え、識別できるよう、場所に応じて名前をつけることができます。

WiFi 情報およびアカウント設定を以下の表に記録し、印刷しておきましょう。このメモは安全な場所に保管してください。

WiFi 名
WiFi パスワード
ルーター パスワード
ゲスト アクセスの名前
ゲスト アクセスのパスワード
Linksys アブリ ログインメールアドレス
Linksys アブリ パスワード

Atlas 6 システム設定

Linksys アプリを使用して、Atlas 6 設定を確認したり変更したりできます。WiFi のセキュリティ設定を変更たり、デバイスやゲームとの設定を使いやすいように変更したりできます。インターネット接続があれば、世界中のどこからでも設定にアクセスできます。ルーターパスワードを使用すれば、インターネット接続のない環境でもホーム ネットワークに接続し、設定にアクセスすることができます。

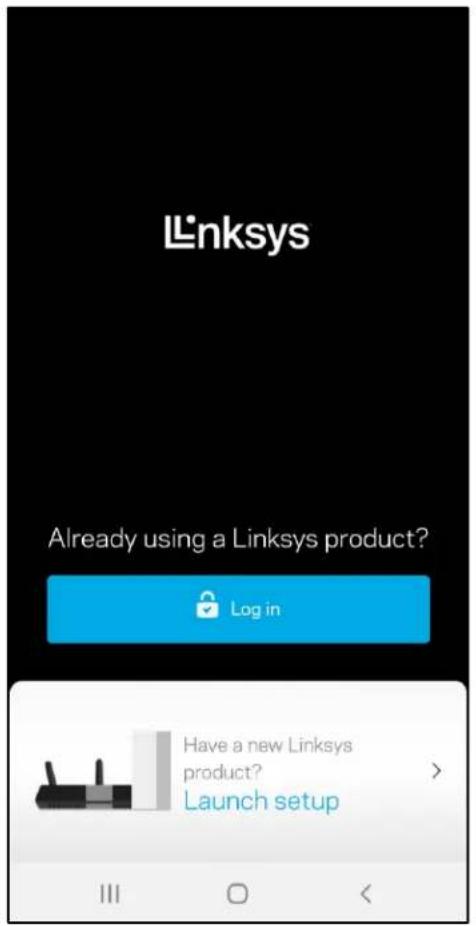

Linksys アプリへのログイン

1. Linksys アブリを開きます。

1. アカウントを作成するときに使用したメールアドレスを入力します。
2. アカウントのパスワードを人力します。
3. ログインをタップします。

ダッシュボード

ダッシュボードは WiFi のスナップショットです。メッシュシステムに何台のデバイスが接続されているかを見ることができます。WiFi パスワードを共有し、ゲストがあなたの WiFi にアクセスできるようにします。ダッシュボードでは、デバイスに保護者による制限がかけられているかどうかが表示され、WiFi アクセスに対する優先度付けがされているかも確認できます。

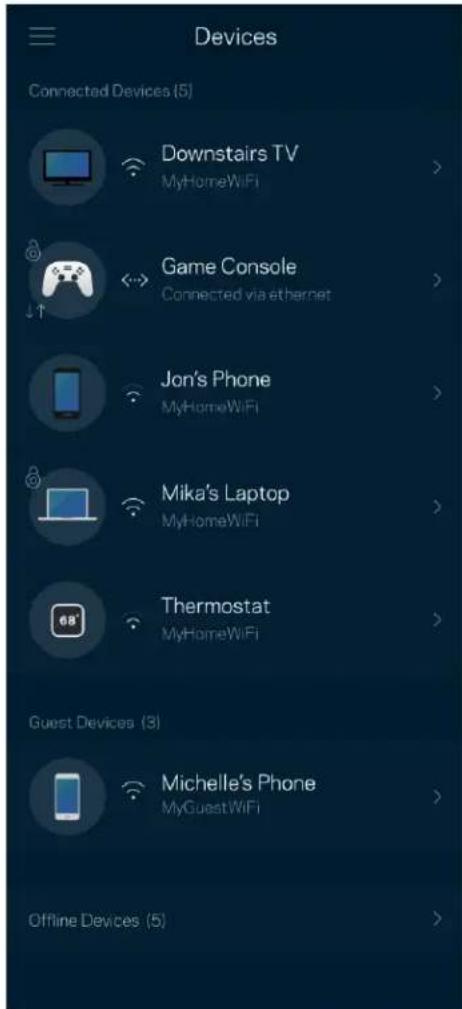

WiFi に接続されたすべてのデバイスの詳細を確認・変更できます。メインのネットワークおよびゲストネットワークにあるデバイスやそれぞれのデバイスについての情報を表示できます。

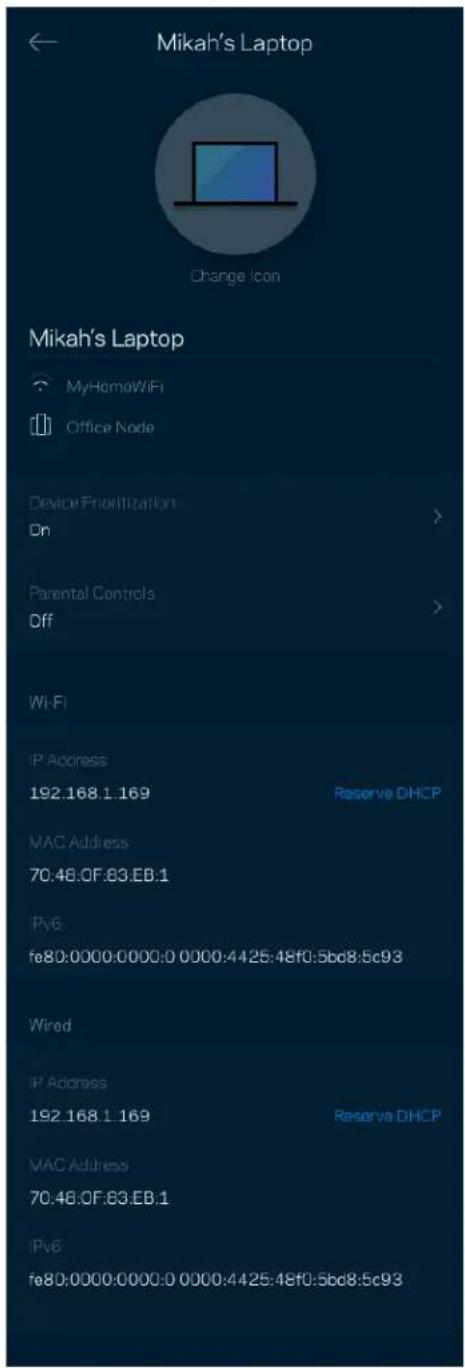

デバイス画面から、デバイス名を変更したり、デバイスのアイコンを変更できます。デバイスの優先度付けをしたり、保護者による制限を設けたり、WiFi の詳細を見たりできます。デバイスをタップすると、その詳細が表示されます。

Mikah's Laptop Change Icon Mikah's Laptop MyHomoWiFi Office Node Device Prioritization On > Parental Controls Off > Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83.EB.1 IPv6: fe80:0000:0000:0 0000:4425:48f0:5bc8:5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83.EB.1 IPv6: fe80:0000:0000:0 0000:4425:48f0:5bc8:5c93

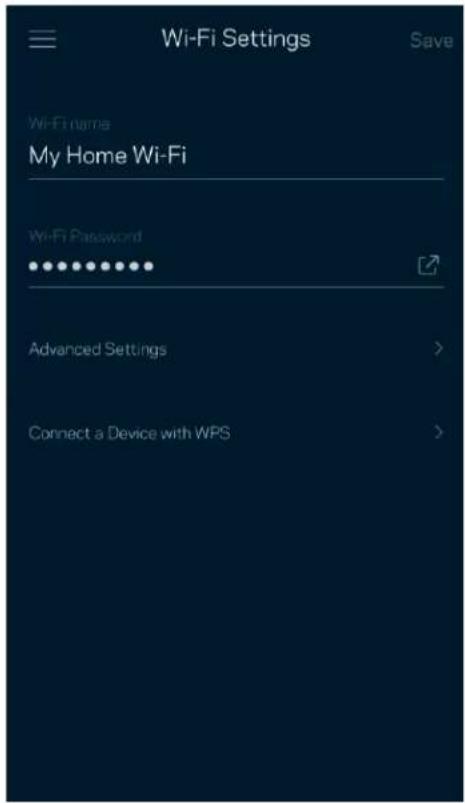

WiFi 設定

WiFi 名とパスワードを確認・変更し、WiFi Protected Setup™ を使用してデバイスを接続します。

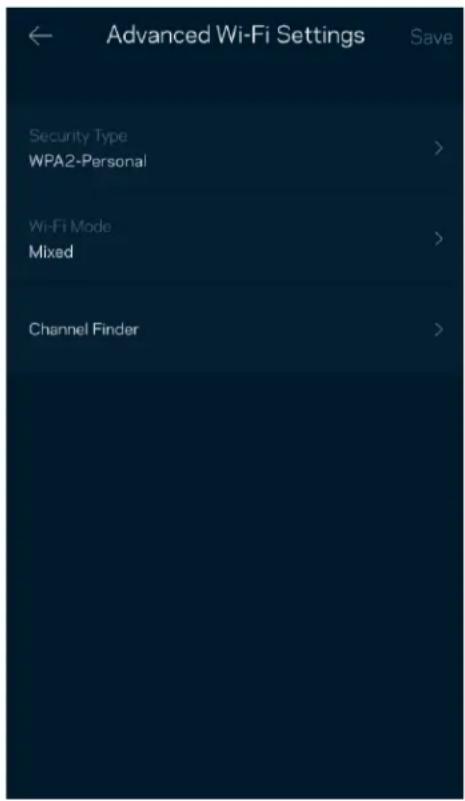

権限を持つユーザーは、既定のセキュリティタイプと WiFi モードを変更することができます。WiFi ネットワークについての十分な経験をお持ちでない場合は、この設定を変更しないでください。メッシュ システムで最高のパフォーマンスが得られるよう、Channel Finder が、エリア内で最も余裕のある WiFi チャンネルを見つけます。メッシュ システムに複数のノードがある場合は、各ノードに対して、Channel Finder が最善のチャンネルを見つけます。

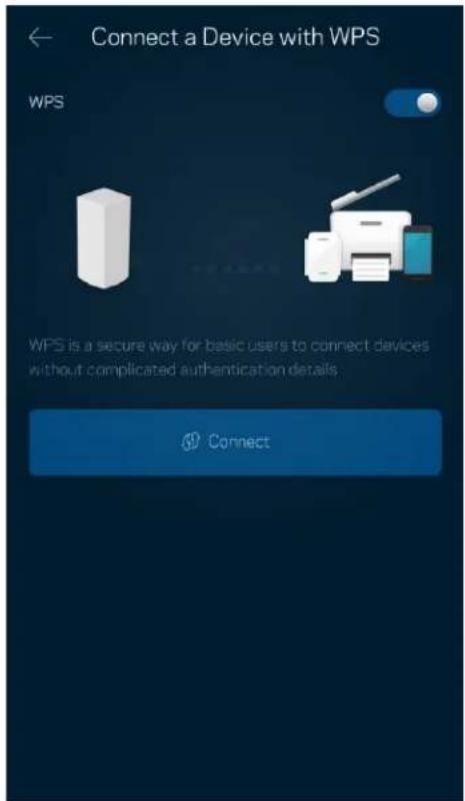

WiFi Protected Setup では、セキュリティ設定を手動で入力することなく、WiFi で簡単にワイヤレスデバイスに接続できます。

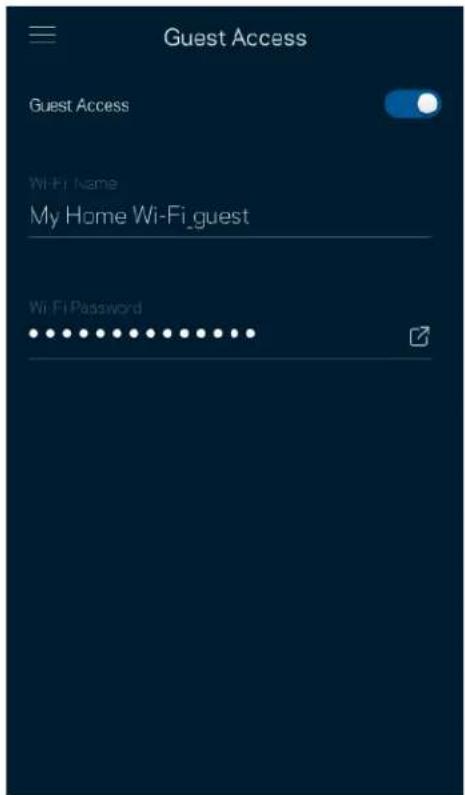

ゲスト アクセスを使用すると、ゲストが WiFi に接続されている他のリソースにアクセスするのを制限しつつ、ゲストの接続を許可することができます。テキストメッセージまたはメールでパスワードを送信します。

スピードテストを実行し、支払い契約で保証されているスピードとなっているかを確認できます。スピードテストにより、WiFiがどのように優先デバイスに配分されているかがわかるため、デバイスの優先度付けにも役立ちます。

• ダウンロードスピードは、インターネットコンテンツがメッシュシステムに転送されるレートです。
• アップロードスピードは、コンテンツをインターネットにアップロードする時のレートです。

メモ-インターネット接続速度は、ISP アカウントタイプ、ローカルおよびワールドワイドインターネットトラフィック、および自宅でインターネット接続を共有するデバイス数など、さまざまな要素によって決まります。

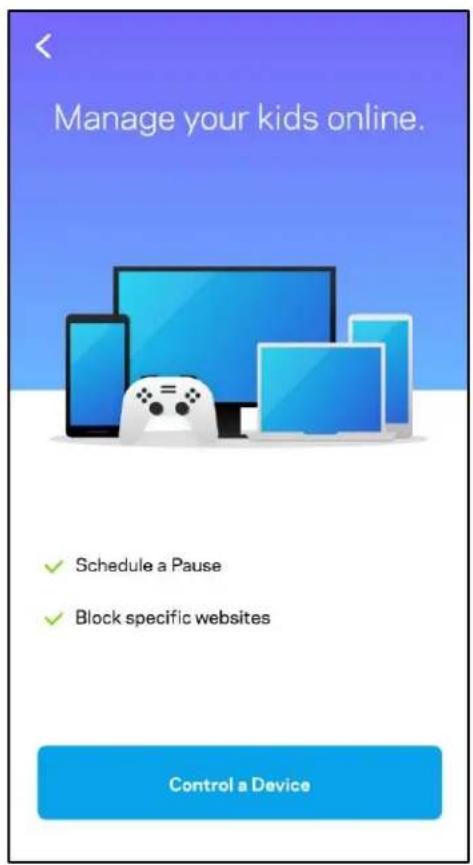

保護者による制限

保護者による制限は、子供がインターネットに接続した場合に、そのネットでの行動を管理できるようにするものです。特定デバイスのインターネット接続を一時停止したり、特定ウェブサイトへのインターネット接続をブロックしたりできます。

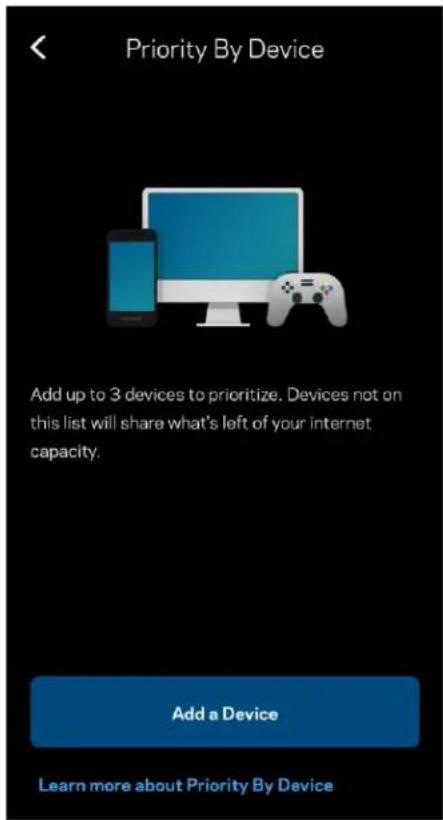

インターネット接続の優先使用には、最大3つのデバイスを選択できます。選択したデバイス（ワイヤードおよび/またはワイヤレス）はインターネットへの接続時、常に最善のアクセスが確保されます。Atlas 6 は、優先されるデバイスに最適に WiFi を配分するために、スピードテストを実行します。その他のデバイスは、残りの容量を共有します。

優先デバイスはダッシュボードに表示されます。

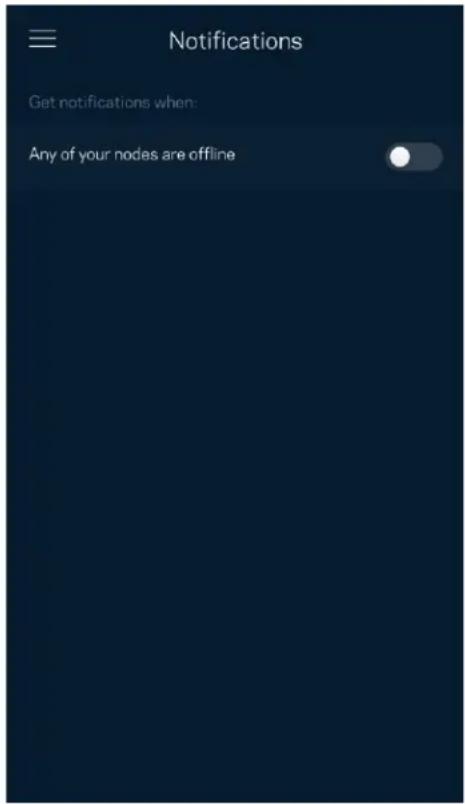

複数のノードがある場合、システムのセカンダリノードがオフラインになったときに Linksys が通知します。セカンダリノードはモデムに配線で接続されていないすべてのノードを指します。Linksys で通知を送信するには、モバイル デバイスの設定で通知をオンにする必要があります。

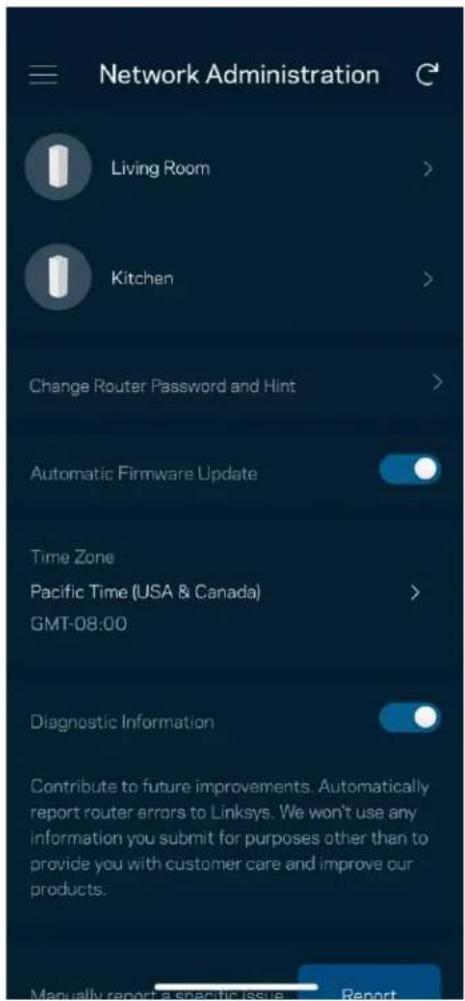

ルーター管理画面を使用して管理者パスワードやパスワードのヒントを変更したり、WiFi 上のすべてのノードに対する識別子（モデル番号、シリアル番号、IP 情報など）を確認したりできます。

差支えなければ、クラッシュを自動的に Linksys に報告するよう選択してください。報告していただいた情報は、WiFi の利便性の向上に役立てさせていただきます。また、手動で特定の問題を Linksys に報告することもできます。

問題の説明とともに、次の情報が送信されます:

アプリのバージョン	ログインタイプ(クラウド:関連づけられたメールアドレスを表示、ローカル:"Router admin"を表示)
デバイスモデル	WAN接続タイプ(WiFiまたはイーサネットを表示)
デバイスのOSバージョン	時間:日時(月/H/年、時間、タイムゾーン)

詳細設定

インターネット設定

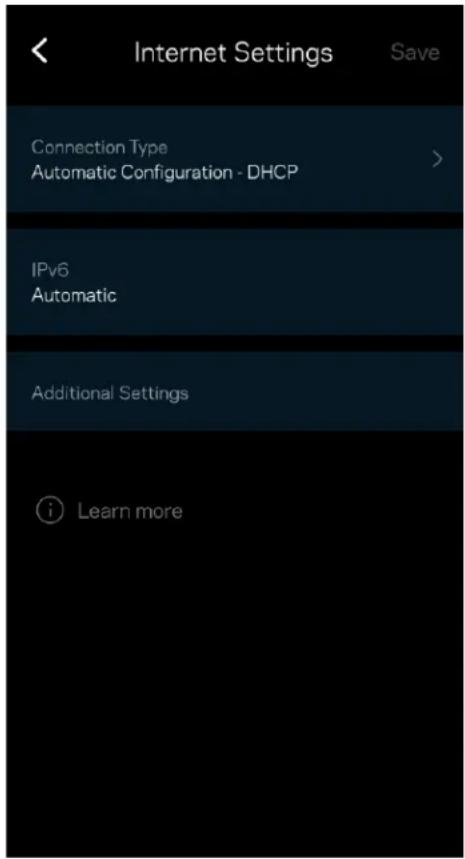

メッシュ システムがインターネットに接続する方法を選択できます。既定では Automatic Configuration - DHCP （自動構成 - DHCP）が選択されています。その他の接続の種類は、インターネットサービスプロバイダーまたはメッシュ システムの使用計画によって異なります。権限を持つユーザーは 追加設定を使用して、MAC アドレスをクローンし、MTU（最大伝送ユニット）を設定できます。

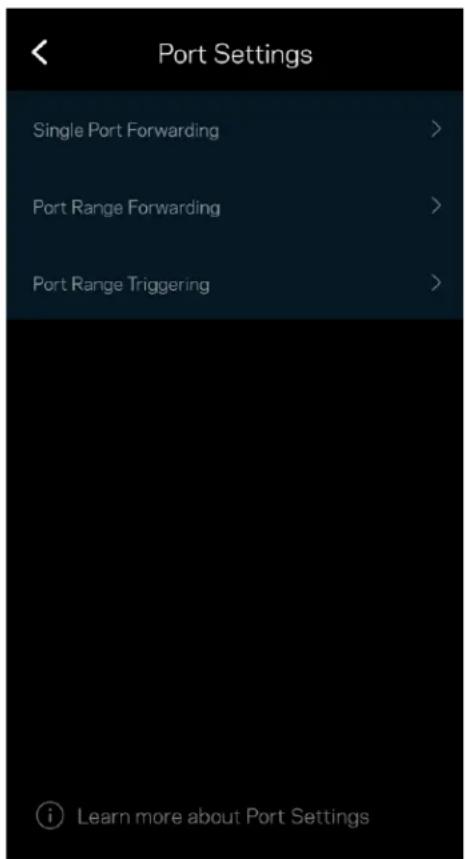

ポート転送-シングルポート、マルチポート、または指定ポートでは、特定ポートまたは複数の特定ポートから特定デバイスまたは WiFi のポートにインバウンドトラフィックを送信します。指定ポートトリガでは、ルーターは特定ポート番号の送信データを監視します。ルーターは、リクエストされたデータが返されたときに正しいデバイスにルーティングされるよう、データをリクエストするデバイスの IP アドレスを記憶します。

すべてのネットワークデバイスには、一意の 12 桁の MAC（メディア・アクセスコントロール）アドレスが付与されています。MAC アドレスのリストを作成し、それぞれのデバイスの WiFi 使用権限を決めることができます。

Linksys アプリのパスワードを変更したり、Linksys からの最新ニュースやお得な情報を受け取れるよう設定することができます。

My Account Save Your Info Email [e-mail] Password • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Phone Number [phone] > Security 2-Step Verification On > Marketing Newsletter Be the first to know about exclusive deals & news. Log Out Close Account

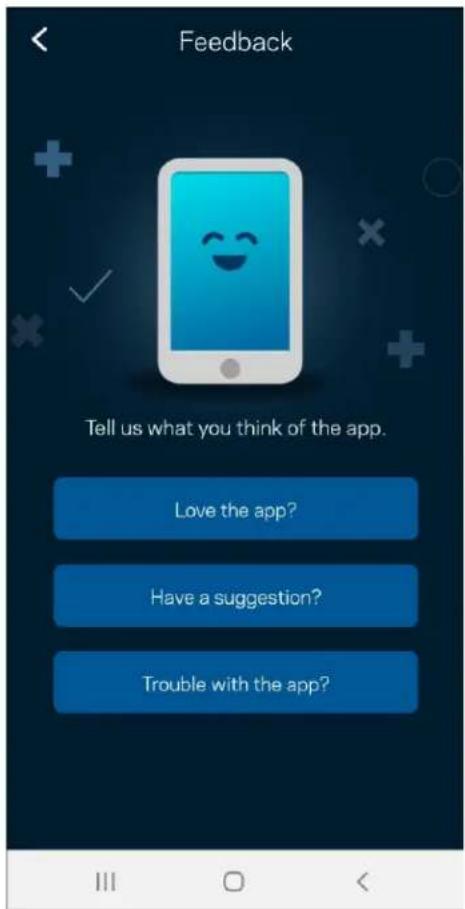

フィードバック

ご意見ご感想をお寄せください。アプリストアでアプリを評価したり、ご意見を送信していただくことができます。または良好なインターネット体験を妨げるような問題を報告していただくことも可能です。

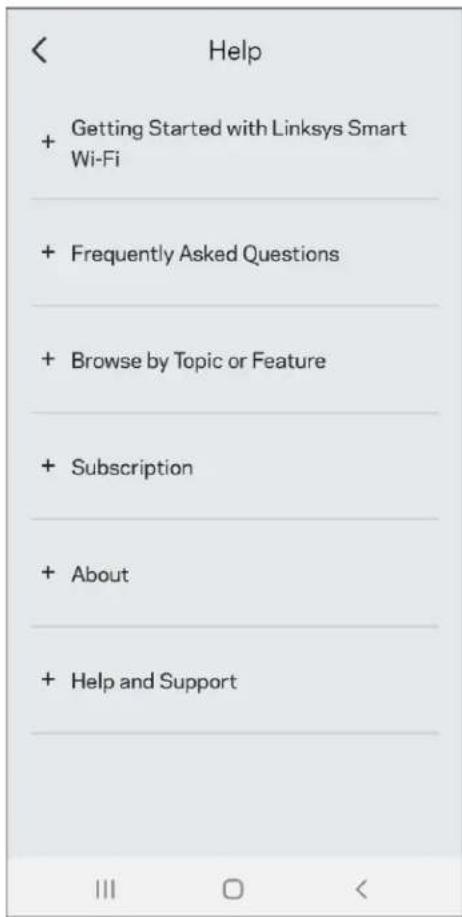

アプリについて何かお困りの点がありますか？機能についての情報が欲しい場合など、お困りの際はヘルプをご利用ください。「ヘルプ」をタップすると説明が表示されます。

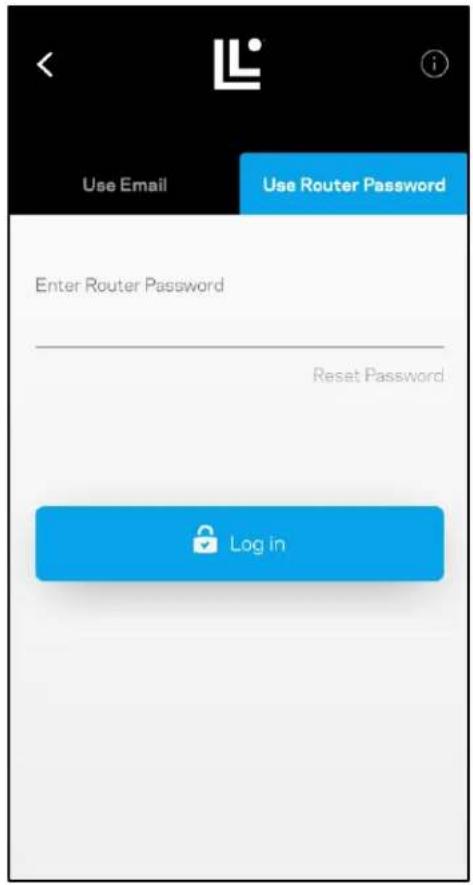

インターネットに接続していない場合でも、メッシュシステムにアクセスすることができます。WiFi 名に接続し、Linksys アブリを起動して、Use Router Password（ルーターパスワードを使用）をタップします。インターネットに接続されていない場合は Linksys WiFi アカウントには接続できません。

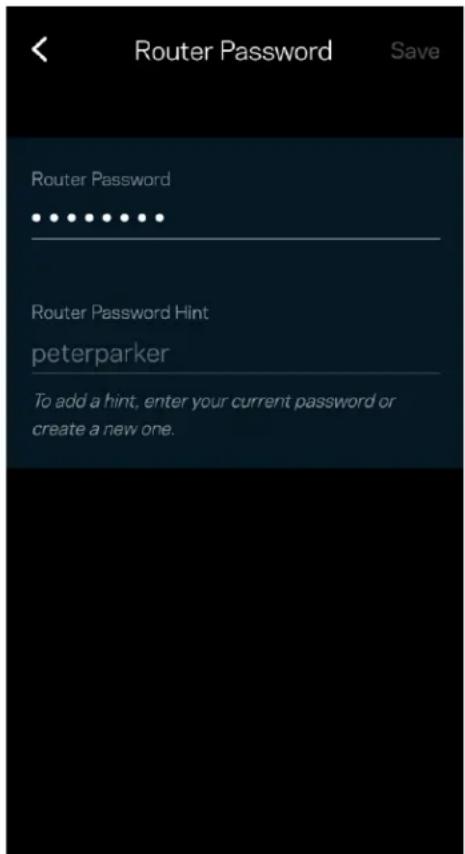

セットアップ中に、安全なルーター パスワードが作成されます。これは、メッシュ システムに接続するために作成した WiFi パスワードとは異なります。ルーター パスワードを変更するには、Network Administration（ネットワーク管理）をタップし、Change Router Password and Hint（ルーター パスワードとパスワードのヒントの変更）をタップします。

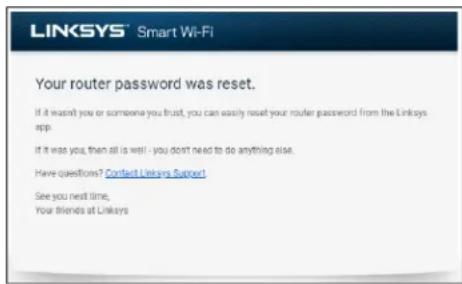

Linksys メッシュ システムのセキュリティを守るため、ルーターのパスワードが変更された場合には、メールが送信されるようになっています。

Atlas 6 は、ファクトリ リセットが必要となることは、滅多にありません。ファクトリリセットは、これまでにかけた手間が無駄になる、非常に残念な処置です。ルーターをファクトリリセットすると、梱包箱から取り出したばかりの状態になるため、一連のセットアップ プロセスをやり直さなければなりません。セットアップ時およびそれ以降にカスタマイズした WiFi 名、パスワード、セキュリティ タイプなどの設定がすべて消去されます。すべてのワイヤレスデバイスは WiFi から切断されます。

Atlas 6 をリセットするには:

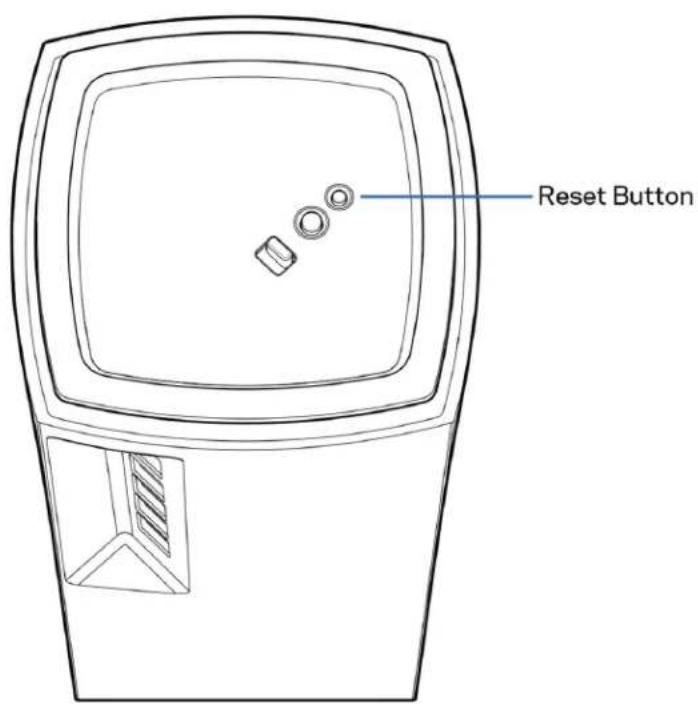

- ノードが電源に接続され、オンになっている状態で、底部のリセットボタンを長押しします。ノード上部のライトが赤く点灯した後、点滅します。ライトが消え、赤く点灯するまでボタンを離さないでください。

Reset Button

仕様

Linksys Atlas 6

モデル名	Atlas 6 AX3000 WiFi 6 システム
モデル番号	MX2000 シリーズ
スイッチポート速度	10/100/1000 Mbps
周波数	2.4 GHz および 5 GHz
アンテナ数	3(内蔵)
ポート	イーサネット、インターネット、電源
ボタン	電源スイッチ、WPS、リセット
ライト	X 1(電源および状態を示し複数色に変わるライト)
セキュリティー機能	WPA2 パーソナル、WPA3 パーソナル
セキュリティキー(Bit)	最大 128 ビット暗号

環境

寸法	8.6 cm x 8.6 cm x 18.5 cm3.4 インチ x 3.4 インチ x 7.3 インチ)
本体重量	1.161b
電源	12V、1.5A
認証	FCC、IC、CE、WiFi (IEEE 802.11a/b/g/n/ac、ドラフト版802.11ax)
動作温度	0~40°C (32° ~ 104°F)
保管温度	-20~60°C (-4° ~ 140°F)
動作湿度	10%~80% 相対湿度(結露のない環境)
保管湿度	5~90%(結露のない環境)

メモ:
規則、保証、安全についての情報は、Linksys.com/support/Atlas6をご覧ください。 仕様は予告なしに変更されることがあります。

最大パフォーマンスは IEEE 標準 802.11 仕様を由来とします。ワイヤレスネットワーク、データスループットレートや範囲、カバーの能力が低い場合には、実際のパフォーマンスは異なる場合があります。パフォーマンスは、アクセスポイントからの距離、ネットワークのトラフィック量、建物の建築資材および建設状況、使用されているオペレーティングシステム、混在して使用されるワイヤレス製品、干渉およびその他の悪条件を含む多くの要因、条件および変数に依存します。

受賞経験もあるテクニカルサポートについては、linksys.com/support/Atlas6をご覧ください。

Linksys、並びにその他多くの製品名およびロゴは、Linksys Holdings Inc. および/またはその関連会社の商標です。記載されているサード パーティの商標は、それぞれの所有者に帰属するものです。

© 2022 Linksys Holdings Inc. およびその関連会社。All rights reserved.
