NÁVOD NA OBSLUHU Atlas 6 AX3000 MX2002 LINKSYS

Predná/vrchná časť 3

Zadná strana 4

Pohlad zospodu 5

Získanie pomoci 6

Inštalácia 7

Nastavenia systému Atlas 6 9

Prihlásenie do aplikácie Linksys 9

Tabuía (Dashboard) 10

Zariadenia (Devices) 11

Zobrazenie alebo zmena podrobností o zariadení 12

Pripojenie zariadenia prostredníctvom funkcie WPS 15

Prístup hostí (Guest Access) 16

Speed Check (Kontrola rýchlosti) 17

Rodičovská kontrola (Parental Controls) 18

Priority (Priorita) 19

Oznámenia (Notifications) 20

Network Administration (Správa siete) 21

Pokročilé nastavenia (Advanced Settings) 22

Nastavenia internetu (Internet Settings) 22

Nastavenia portov (Port Settings) 23

WiFi MAC Filters (Filtre adries MAC v sieti Wi-Fi) 24

Nastavenia lokálnej siete (Local Network Settings) 25

Moje konto (My Account) 26

Odozva (Feedback) 27

Pomocník (Help) 28

Connect Directly To Linksys Atlas 6 (Pripojiť priamo k Linksys Atlas 6) \_\_\_\_ 29

Heslo smerovača 30

Obnovenie výrobných nastavení 31

Technické údaje 32

Linksys Atlas 6 32

Fyzické 32

Opis výrobku

Predná/vrchná časť

Light

Indikátor na vrchnom paneli uzla informuje o prevádzke uzla.

Opis indikátora Stav
Bliká modro Spúšťanie
Svieti modro Pripojené
Bliká purpurovo	Prebieha inštalácia
Svieti purpurovo	Pripravené na inštaláciu
Bliká červeno OdpojenéPodradený uzol: príliš d'alekoNadradený uzol: odpojený od modemu
Svieti červeno Žiadne internetové spojenie s modemom
Svieti žlto Slabé	pripojenieLen podradený uzol

Zadná strana

Sietové rozhrania Ethernet – Sieťovými káblami (ethernet) prepojte tieto gigabitové konektory siete ethernet (10/100/1000) a sieťové zariadenia v sieti. Ak máte vo svojom systéme mesh viacero uzlov, použite niektoré z týchto rozhraní na pripojenie k modemu alebo modemovému smerovaču.

Poznámka – Najlepší výkon rozhraní siete Ethernet dosiahnete s káblami triedy CAT5e alebo vyššej.

Rozhranie Internet – Sieťovým káblom (ethernet) prepojte tento žltý gigabitový konektor (10/100/1000) a káblový/DSL/optický modem širokopásmového internetu. Ak používate tento smerovač ako podradený uzol v systéme siete mesh Wi-Fi, môžete tento port použiť na vytvorenie káblového pripojenia k inému uzlu.

Konektor napájania – Do tohto konektora zapojte napájací adaptér, ktorý je súčasťou tohto zariadenia.

Pohl'ad zospodu

Tlačidlo funkcie WPS (Wi-Fi Protected Setup) – Stlačením pripojte zariadenia podporujúce funkciu WPS. Hlavný vypínač – Posunutím do polohy | (zapnuté) zapnete uzol.

Pomoc

Získanie pomoci

• Linksys.com/support/Atlas6
• Pomocník aplikácie Linksys (spustite aplikáciu a kliknite na položku Help (Pomocník) v hlavnej navigačnej ponuke)

Poznámka – Licencie a upozornenia týkajúce sa softvéru tretích strán si môžete pozriet na lokalite http://support.linksys.com/en-us/license. S otázkami alebo požiadavkami týkajúcimi sa zdrojového kódu GPL sa obrátte na http://support.linksys.com/en-us/gplcodecenter.

Inštalácia

DÓLEŽITÉ – Uzly Atlas 6 je možné nastaviť ako primárne uzly alebo podradené uzly. Primárny uzol je nutné pripojiť sieťovým káblom (ethernet) k modemu alebo modemovému smerovaču. Po nastavení bezdrôtového pripojenia je možné pripojiť sekundárne uzly k inému uzlu bezdrôtovo alebo použitím sieťových káblov (ethernet).

Ak pridávate tento nový uzol ako nadradený uzol k existujúcemu systému Linksys Whole Home Mesh Wi-Fi, obnovte továrenské nastavenia všetkých uzlov a pridajte ich k systému, ked bude nový uzol nastavený a bude fungovať.

Stiahnite si aplikáciu Linksys. Táto aplikácia bude potrebná na inštaláciu Linksys Atlas 6.

Prejdite do obchodu s aplikáciami pre svoje zariadenie a vyhládajte Linksys.

Nainštalujte aplikáciu, otvorte ju a postupujte podľa pokynov.

Poznámka –Aplikácia funguje v systémoch iOS 14.1 a novšom a Android 6 a novšom.

Vytvoríte si konto služby Linksys Smart Wi-Fi, także túto aplikáciu budete môčť používať na zobrazenie alebo zmenu nastavení systému mesh z ľubovolného miesta s internetovým pripojením.

Služba Linksys Smart Wi-Fi okrem iného umožňuje:

• Zmeniť názov a heslo siete Wi-Fi
• Nastavit' prístup hostí
- Pripojit zariadenia k sieti Wi-Fi prostredníctvom funkcie WPS
- Blokovat' prístup k internetu použitím rodičovskiej kontroly
- Otestovat’ rýchlost’ pripojenia k internetu

Poznámka – V priebehu inštalácie vám zašleme overovací e-mail. Kliknite na prepojenie v e-maile zo svojej domácej siete.

Stačí len pripojiť napájanie a kábel siete Ethernet, o ostatné sa postará inštalačný proces prostredníctvom aplikácie. Po nadviazaní pripojenia môžete použiť aplikáciu na prispôsobenie siete Wi-Fi pridelením názvu a hesla. Uzly môžete pomenovať aj podľa toho, kde sú umiestnené, aby ste ich mohli identifikovať, ak by sa náhodou vyskytol problém.

Vytlacte si túto stránku a do tabulky si zaznamenajte nastavenia svojej siete Wi-Fi a svojho konta. Túto stránku si uložte na bezpečné miesto.

Názov siete Wi-Fi
Heslo siete Wi-Fi
Heslo smerovača
Názov prístupu hostí
Heslo prístupu hostí
Prihlasovací email aplikácie Linksys
Heslo aplikácie Linksys

Nastavenia systému Atlas 6

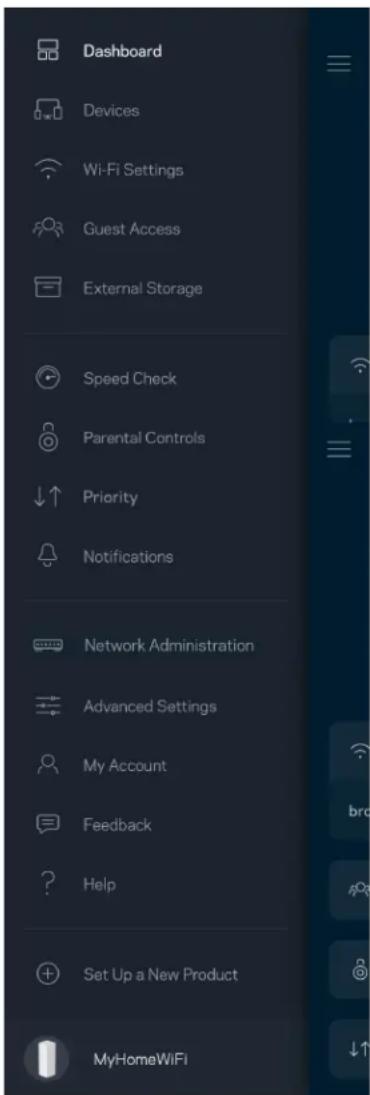

Použitím aplikácie Linksys môžete zobrazit alebo zmenit nastavenia Atlas 6 tak, aby bola sieť Wi-Fi bezpečnejšia alebo aby lepšie fungovala so zariadením alebo s hrou. Prístup k nastaveniam je možný odkialkolvek, kde je k dispozícii internetové pripojenie. K nastaveniam máte prístup aj použitím hesla smerovača, ak ste pripojení k domácej sieti, a to aj bez pripojenia k internetu.

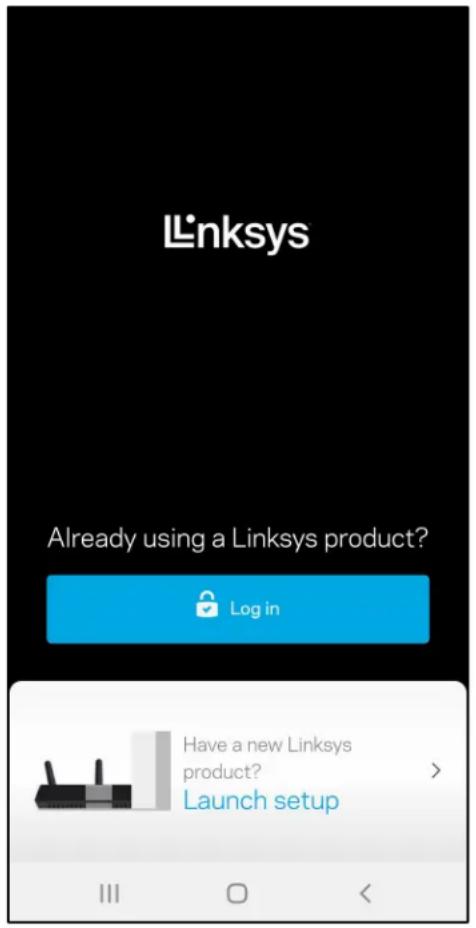

Prihlásenie do aplikácie Linksys

1. Otvorte aplikáciu Linksys.

1. Vložte emailovú adresu, ktorú ste použili pri vytvorení svojho konta.
2. Vložte heslo svojo konta.
3. Klepnite na Log in (Prihlásit sa).

Tabul'a (Dashboard)

Tabuľa poskytuje prehlad o sieti Wi-Fi. Zistite, kolko zariadení je pripojených k systému mesh. Zdielajte heslo siete Wi-Fi a umožnite hosťom prístup k svojej sieti Wi-Fi. Tabuľa takisto zobrazuje informácie o zariadeniach chránených rodičovskou kontrolou alebo prioritizovaných pri prístupe k sieti Wi-Fi.

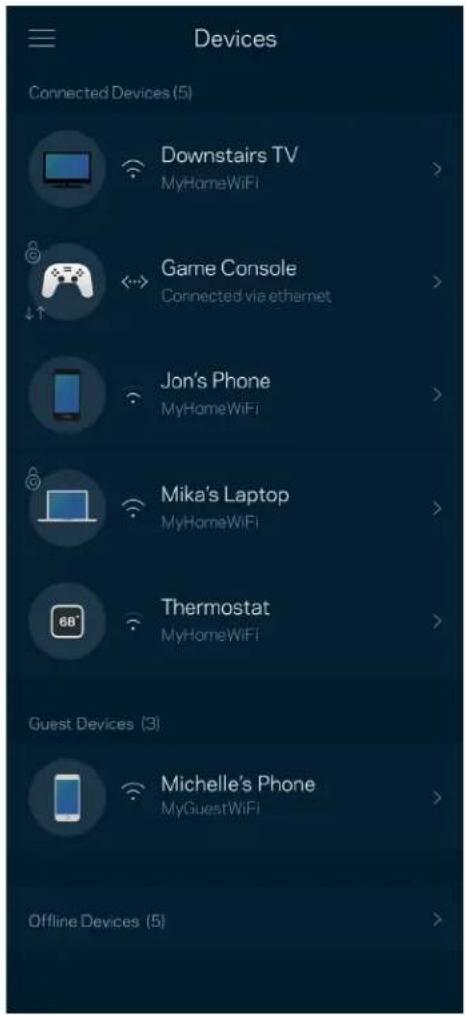

Zobrazte a zmeňte detaily o všetkých zariadeniach pripojených k sieti Wi-Fi. Môžete zobrazit zariadenia pripojené k hlavnej sieti a hostitelskej sieti alebo zobrazit informácie o jednotlivých zariadeniach.

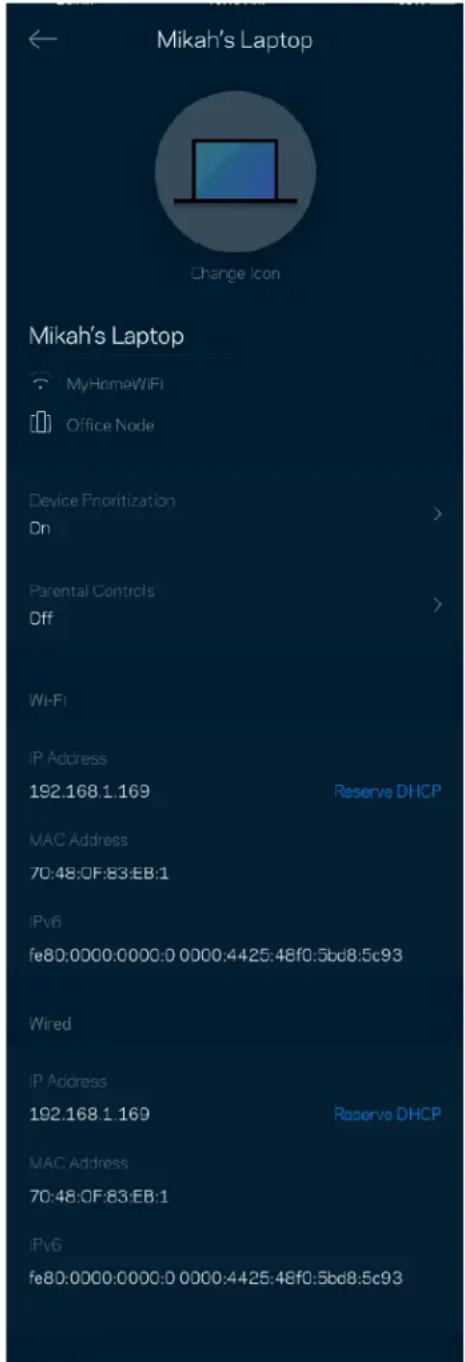

Zobrazenie alebo zmena podrobností o zariadení

V okne Devices (Zariadenia) môžete upravit názvy zariadení a zmenit ikony zariadení. Zariadenia môžete aj prioritizovať, nastavit pre ne rodičovskú kontrolu a zobrazit podrobné informácie o sieti Wi-Fi. Klepnite na zariadenie, ktorého detaily chcete zobrazit.

Mikah's Laptop Change Icon Mikah's Laptop MyHomeWiFi Office Node Device Prioritization On > Parental Controls Off > Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80:0000.0000:0 0000:4425:48f0.5bd8.5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80:0000.0000:0 0000:4425:48f0.5bd8.5c93

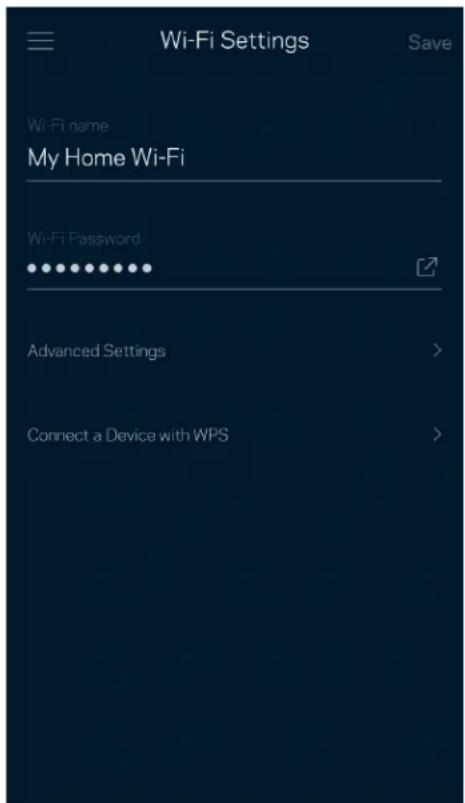

Zobrazte alebo zmeňte názov a heslo siete Wi-Fi a pripojte k nej zariadenia použitím funkcie Wi-Fi Protected Setup™.

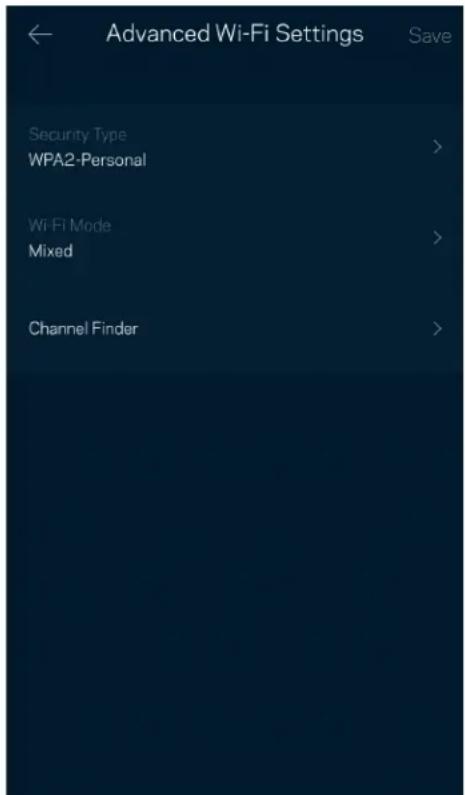

Pokročilí používatelia môžu zmeniť predvolený typ zabezpečenia a režim siete Wi-Fi. Nemeňte tieto nastavenia, ak nemáte rozsiahle znalosti o sieťach Wi-Fi. Funkcia Channel Finder (Vyhladanie kanála) vyhladá najviac otvorené kanály sietí Wi-Fi v danej oblasti, aby sa zaistil najlepší výkon systému mesh. Ak sa vo vašom systéme mesh nachádza viac uzlov, funkcia Channel Finder (Vyhladanie kanála) nájde najlepší kanál pre každý uzol.

Pripojenie zariadenia prostredníctvom funkcie WPS

Funkcia WPS (Wi-Fi Protected Setup) umožňuje jednoduché pripojenie bezdrôtových zariadení k sieti Wi-Fi bez nutnosti manuálneho vkladania nastavení zabezpečenia.

Použitím funkcie Guest Access (Prístup hostí) umožníte host'om pripojiť sa k internetu, súčasne im však obmedzíte prístup k d'alším zdrojom pripojeným k sieti Wi-Fi. Heslo môžete zaslať v textovej správe alebo v emaile.

Spustite kontrolu rýchlosti a overte, či rýchlost internetového pripojenia dosahuje zmluvné hodnoty. Kontrola rýchlosti takisto pomáha pri prioritizácii zariadení (Device Prioritization), pretože výsledky určujú, ako sa sieť Wi-Fi distribuuje prioritizovaným zariadeniam.

• Rýchlost šťahovania (download) vyjadruje rýchlost’ prenosu obsahu z internetu do systému mesh.
• Rýchlost' odovzdávania (upload) vyjadruje rýchlost' odosielania obsahu do siete internet.

Poznámka – Na rýchlosť internetového pripojenia má vplyv mnoho faktorov vrátane typu konta ISP (poskytovatel' internetových služieb), prenosu dát po internete v lokálnom alebo celosvetovom meradle a počet zariadení vo vašej domácnosti, ktoré práve zdielajú internetové pripojenie.

Rodičovská kontrola (Parental Controls)

Funkcia rodičovskej kontroly umožňuje sledovať, kedy sú vaše deti online a akým aktivitám sa na internete venujú. Môžete pozastaviť internet pre špecifické zariadenia alebo môžete zablokovať špecifické webové lokality.

Zvolte maximálne tri zariadenia, ktoré budú mať prioritný prístup k internetu. Tieto zariadenia – pripojené káblom alebo bezdrótovo – budú mať vždy najlepší prístup k internetu. Atlas 6 spustí kontrolu rýchlosti, aby určil najlepšie rozdelenie siete Wi-Fi prioritizovaným zariadeniam. Ostatné zariadenia budú využívať zvyšnú kapacitu. Prioritizované zariadenia sa zobrazia na tabuli (Dashboard).

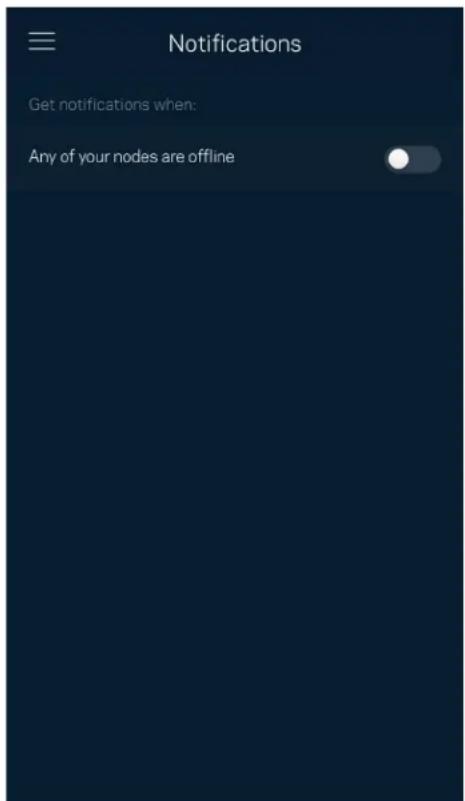

Oznámenia (Notifications)

Ak máte viac uzlov, systém Linksys vás môže informovať o výpadkoch sekundárnych uzlov v rámci systému. Sekundárne uzly sú uzly, ktoré nie sú pripojené k modemu káblom. Aby vás na to systém Linksys mohol upozornit, musíte v nastaveniach mobilného zariadenia zapnút tieto oznámenia.

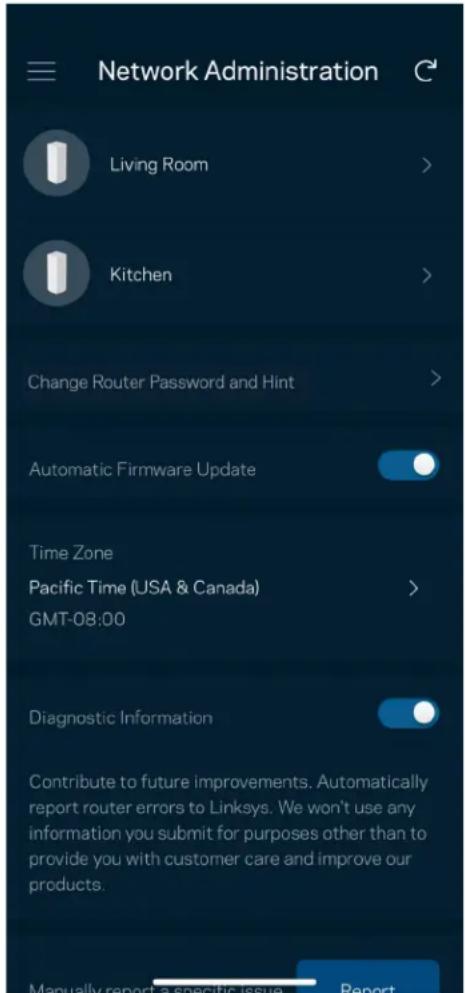

V okne správy systému smerovača (Router Administration) môžete zmeniť heslo správcu a pomôcku (hint) a zistiť rozličné identifikátory (číslo modelu, sériové číslo, adresu IP) všetkých uzlov v sieti Wi-Fi.

Vyjadrite súhlas s automatickým zasielaním správ o chybách do spoločnosti Linksys a pomôžte nám zlepšiť funkcie pripojenia k sieti Wi-Fi. Konkrétne problémy môžete spoločnosti Linksys ohlásiť aj manuálne.

S opisom problému sa budú odosielat nasledujúce informácie:

Verzia aplikácie	Typ prihlásenia (cloud: zobrazenie priradenej emailovej adresy, lokálne: zobrazenie „Správca smerovača“)
Model zariadenia	Typ pripojenia WAN (zobrazenie Wi-Fi alebo ethernet)
Verzia operačného systému zariadenia	Čas: dátum (mesiac/deň/rok, čas, časové pásmo)

Pokročilé nastavenia (Advanced Settings)

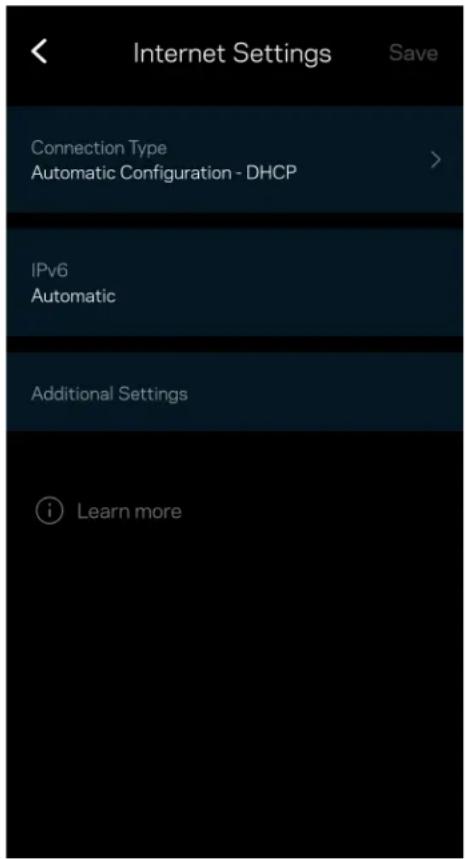

Nastavenia internetu (Internet Settings)

Môžete si zvolit, ako sa systém mesh pripojí k internetu. Predvolenou volbou je Automatic Configuration – DHCP (Automatická konfigurácia – DHCP). Ďalšie typy pripojenia závisia od poskytovatela internetových služieb alebo od toho, akým spôsobom chcete využívať systém mesh. Pokročilí používatelia môžu volbou Additional Settings (Čalšie nastavenia) naklonovať adresy MAC a nastaviť hodnotu MTU (maximálna jednotka prenosu).

Port forwarding (Presmerovanie portov) – pre jediný port, viac portov alebo rozsah portov – odosiela prichádzajúce dáta na špecifickom porte alebo špecifických portoch do špecifického zariadenia alebo portu vo vašej sieti Wi-Fi. Pri spustení rozsahu portov smerovač sleduje špecifické čísla portov odchádzajúcich dát. Smerovač si pamätá adresu IP zariadenia, ktoré požaduje dáta, także pri vrátení sa požadované dáta smerujú priamo do príslušného zariadenia.

Každé sieťové zariadenie má jedinečnú 12-znakovú adresu MAC (riadenie prístupu k médiám). Môžete vytvorit zoznam adries MAC a regulovať, ako môžu zariadenia využívať sieť Wi-Fi.

Nastavenia lokálnej siete (Local Network Settings)

Podrobnosti o smerovači a stave jeho pripojenia.

Zmeňte heslo aplikácie Linksys a prihláste sa na odber noviniek a špeciálnych ponúk spoločnosti Linksys.

My Account Save Your Info Email [e-mail] Password • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • Phone Number [phone] > Security 2-Step Verification On > Marketing Newsletter Be the first to know about exclusive deals & news. Log Out Close Account

Odozva (Feedback)

Tu môžete vyjadriť svoj názor. Ohodnoťte aplikáciu v obchode s aplikáciami, zašlite nám návrhy alebo oznámte problémy, ktoré vám bránia naplno využívať naše produkty.

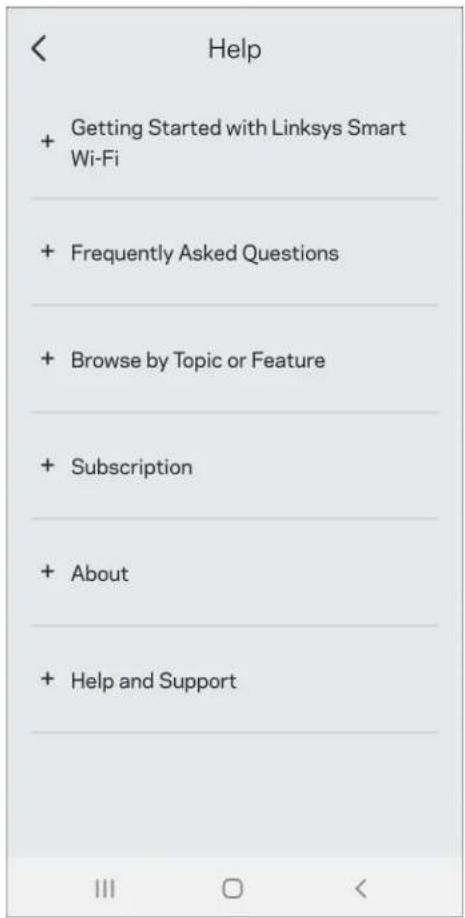

Máte problémy s aplikáciou? Potrebujete viac informácií o niektorej funkcii? Klepnite na volbu Help (Pomocník) a získate viac informácií.

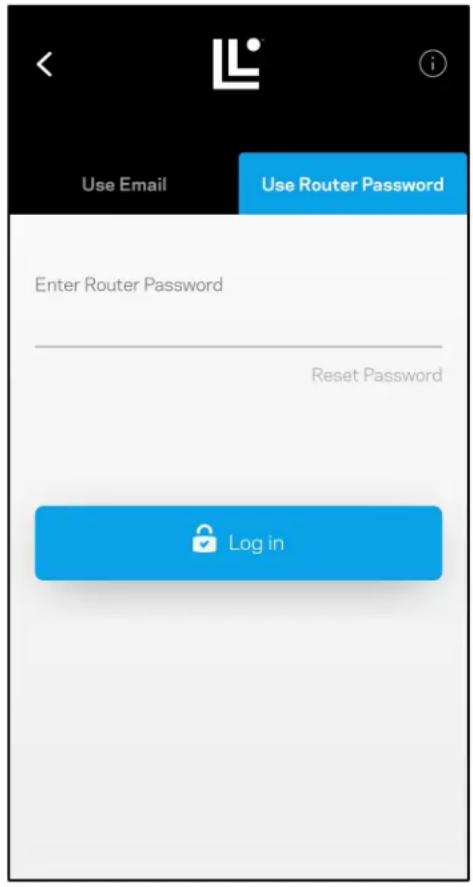

Aj ked' nie ste pripojení k internetu, môžete využívať prístup k systému mesh. Pripojte sa k svojej sieti Wi-Fi, spustite aplikáciu Linksys a klepnite na Use Router Password (Použiť heslo smerovača). Ak však nie ste online, nebudete mať prístup k svojmu kontu Linksys Wi-Fi.

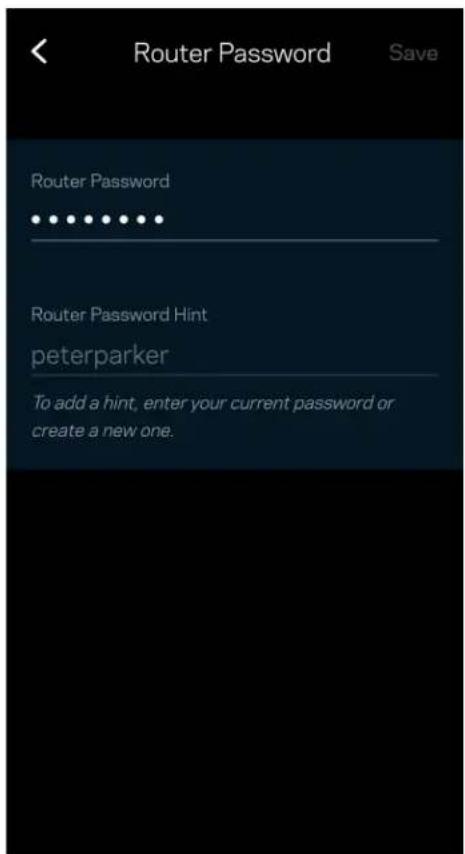

Počas inštalácie sme vytvorili bezpečné heslo smerovača. Nie je rovnaké ako heslo siete Wi-Fi, ktoré ste vytvorili na pripojenie k systému mesh. Ak chcete zmeniť heslo smerovača, klepnite na Network Administration (Správa siete) and Change Router Password and Hint (Zmeniť heslo smerovača a pomôcku).

Ak nejaká osoba zmení heslo smerovača, budeme vás o tom informovat emailom, aby sa zaistila bezpečnosť vášho systému mesh Linksys.

Obnovenie výrobných nastavení

Obnovenie výrobných nastavení Atlas 6 by nemalo byť nikdy potrebné – ide o velký zásah do nastavení. Obnovenie výrobných nastavení vráti smerovač do stavu, v akom ste ho vybrali z balenia – musíte teda nanovo absolvovať celý proces inštalácie. Vymažú sa všetky nastavenia, ktoré ste vykonali pri inštalácii a aj po nej – názov siete Wi-Fi, heslá, typ zabezpečenia a pod. Všetky bezdrótové zariadenia budú odpojené od siete Wi-Fi.

Resetovanie zariadenia Atlas 6:

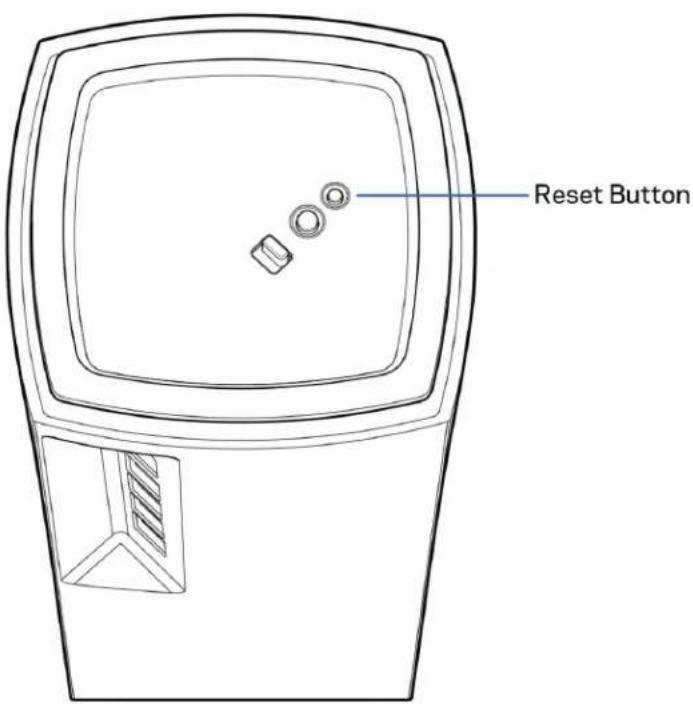

- Skontrolujte, či je uzol pripojený k elektrickej sieti a zapnutý, a potom podržte stlačené tlačidlo Reset na spodnej strane uzla. Indikátor na vrchnom paneli uzla sa rozsvieti červeno a blikajúc pomaly zhasne. Tlačidlo resetovania uvolnite až potom, ked'indikátor zhasne a opat' sa jasne rozsvieti červeno.

Reset Button

Technické údaje

Linksys Atlas 6

Názov modelu Atlas 6 AX3000 WiFi 6 System

Indikátor Jeden, viacfarebný na informovanie o napájaní a stave

Zabezpečenie WPA2-Personal, WPA3-Personal

Bezpečnostný klúč Šifrovanie max. 128-bit.

Fyzické

rozmery 3,4 palca x 3,4 palca x 7,3 palca

Prevádzková teplota 32° až 104° F (0 až 40 °C)

Skladovacia teplota -4° až 140° F (-20 až 60 °C)

Prevádzková vlhkost Relativna vlhkost 10 % až 80 %, nekondenzujúca

Skladovacia vlhkost 5 % až 90 % nekondenzujúca

Poznámky:

Regulačné informácie, informácie o záruke a bezpečnostné informácie nájdete na Linksys.com/support/Atlas6.

Špecifikácie sa môžu zmenit bez predchádzajúceho upozornenia.

Maximálny výkon je odvodený od špecifikácií normy IEEE 802.11. Skutočný výkon sa môže líšit, vrátane poklesu kapacity bezdrôtovej siete, dátového toku, rozsahu a pokrytia. Výkon závisí od mnohých faktorov, podmienok a premenných vrátane vzdialenosti od prístupového bodu, objemu sieťovej prevádzky, stavebných materiálov a konštrukcie budovy, použitého operačného systému, kombinácie použitých bezdrôtových produktov, interferencie a iných nepriaznivých podmienok.

Navštívte oceňované centrum technickej podpory linksys.com/support/Atlas6.

LINKSYS a mnoho názvov a log produktov sú ochrannými známkami skupiny Linksys Holdings, Inc. a pridružených spoločnosti. Uvedené obchodné známky tretej strany sú majetkom príslušných vlastníkov.

© 2022 Linksys Holdings Inc. a/alebo pridružené spoločnosti. Všetky práva vyhradené.
