Atlas 6 AX3000 MX2002 - Routeur LINKSYS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur WiFi 6 Mesh (système maillé)
Marque	Linksys
Modèle	Atlas 6 AX3000 MX2002
Dimensions (L x l x H)	8,6 cm x 8,6 cm x 18,5 cm
Poids	0,5 kg (1,16 lb)
Alimentation	12 V, 1,5 A (adaptateur fourni)
Fréquences radio	2,4 GHz et 5 GHz (double bande)
Standard WiFi	WiFi 6 (IEEE 802.11ax), rétrocompatible
Débit maximal	AX3000 (jusqu'à 2,4 Gbit/s sur 5 GHz + 600 Mbit/s sur 2,4 GHz)
Antennes	3 internes
Ports Ethernet	4 ports Gigabit (10/100/1000 Mbit/s) dont 1 port Internet jaune
Boutons	Marche/arrêt, WPS, Réinitialisation (Reset)
Voyant lumineux	Témoin multicolore (bleu, violet, rouge, jaune) pour l'état
Sécurité sans fil	WPA2-Personnel, WPA3-Personnel, cryptage 128 bits
Fonctions logicielles	Contrôle parental, priorisation d'appareils, accès invité, test de vitesse, notifications, administration réseau, port forwarding, filtres MAC, WPS
Configuration	Via application Linksys (iOS 14.1+ / Android 6+)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 80 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité et les produits chimiques
Réparabilité	Appareil scellé, aucune pièce détachée disponible ; contacter le support Linksys

FOIRE AUX QUESTIONS - Atlas 6 AX3000 MX2002 LINKSYS

Comment configurer mon Linksys Atlas 6 ?

Téléchargez l'application Linksys depuis l'App Store ou Google Play, créez un compte Linksys Smart WiFi, puis suivez les instructions. Branchez le nœud principal au modem via le port Internet jaune avec un câble Ethernet, puis allumez-le.

Que signifie le voyant lumineux ?

Le voyant indique l'état : bleu fixe = connexion établie, violet clignotant = configuration en cours, rouge clignotant = déconnecté ou trop éloigné, jaune fixe = connexion faible (nœud enfant uniquement). Consultez la notice pour la liste complète.

Comment réinitialiser mon routeur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (au dos) jusqu'à ce que le voyant devienne rouge, s'éteigne, puis clignote en rouge vif. Relâchez alors. Cela efface tous les réglages personnalisés.

Comment modifier le mot de passe WiFi ?

Ouvrez l'application Linksys, allez dans Paramètres WiFi, modifiez le nom et le mot de passe, puis enregistrez. Vous pouvez également le faire via l'interface web avec le mot de passe du routeur.

Puis-je connecter des appareils sans mot de passe ?

Oui, utilisez la fonction WPS (WiFi Protected Setup) : appuyez sur le bouton WPS à l'arrière du routeur, puis activez WPS sur l'appareil. Vous pouvez aussi partager le mot de passe depuis l'application via le bouton Partager.

Comment prioriser un appareil pour améliorer sa vitesse ?

Dans l'application, allez dans Appareils, sélectionnez l'appareil, puis activez Priorisation. Vous pouvez choisir jusqu'à trois appareils qui bénéficieront de la meilleure bande passante.

Comment configurer le contrôle parental ?

Dans l'application, accédez à Contrôle parental. Vous pouvez mettre en pause l'accès Internet de certains appareils ou bloquer des sites Web spécifiques. Définissez les horaires et les restrictions par appareil.

Que faire si ma connexion Internet est instable ?

Utilisez la fonction Test de vitesse dans l'application pour vérifier votre débit. Assurez-vous que le câble Ethernet entre le modem et le routeur est bien branché. Redémarrez le modem et le routeur. Si le problème persiste, contactez votre FAI.

Comment accéder aux paramètres sans connexion Internet ?

Connectez-vous au réseau WiFi de votre routeur, ouvrez l'application Linksys et utilisez l'option Mot de passe du routeur (saisissez le mot de passe administrateur). Vous pourrez modifier les réglages locaux.

Combien de nœuds puis-je ajouter ?

Le système maillé Linksys Atlas 6 peut prendre en charge plusieurs nœuds. Vous pouvez ajouter jusqu'à 3 nœuds enfants pour étendre la couverture sans fil. La configuration se fait via l'application.

MODE D'EMPLOI Atlas 6 AX3000 MX2002 LINKSYS

Vue d'ensemble du produit 3

Partie avant/supérieure 3

Précédent 4

Partie inférieure 5

Où trouver de plus amples renseignements 6

Configuration 7

Paramètres du système Atlas 6 9

Connexion à l'application Linksys 9

Tableau de bord 10

Appareils 11

Pour afficher ou modifier les détails des appareils 12

Paramètres de réseau sans-fil 13

Connector un appareil avec WPS 15

Accès d'invité 16

Contrôle de vitesse 17

Contrôle parental 18

Priorité 19

Notifications 20

Administration du réseau 21

Paramètres de connexion Internet 22

Paramètres de ports 23

Filtres MAC sans fil 24

Paramètres de réseau local 25

Mon compte 26

Commentaires 27

Aide 28

Connexion directe à Linksys Atlas 6 29

Mot de passe du routeur 30

Restauration des paramètres par défaut du fabricant 31

Caractéristiques techniques 32

Linksys Atlas 6 32

Environnement d'exploitation 32

Vue d'ensemble du produit

Partie avant/supérieure

Le témoin lumineux sur la partie supérieure de votre nœud vous renseigne sur son fonctionnement.

Description du voyant	État
Bleu clignotant	Démarrage en cours
Bleu fixe Connexion établie
Violet clignotant	Connexion en cours
Violet fixe Prêt pour la configuration
Rouge clignotant	DéconnectéNœud enfant : trop loinNœud parent : débranché du modem
Rouge fixe Pas de connexion Internet du modem
Jaune fixe Connexion faibleNœud enfant seulement

Précédent

Ports Ethernet : branchez des câbles Ethernet sur ces ports Gigabit Ethernet (10/100/1000) et aux autres appareils connectés à votre réseau en mode filaire. Si vous avez plusieurs nœuds dans votre système maillé, utilisez un de ces ports pour vous connecter à votre modem ou routeur-modem.

Remarque : pour une performance optimale, utilisez un câble CAT5e ou de catégorie supérieure sur le port Ethernet.

Port internet : branchez un câble Ethernet sur le port Gigabit (10/100/1000) jaune et sur un modem câble/DSL internet à large bande ou fibre optique. Si vous utilisez ce routeur comme nœud enfant dans un système de réseau maillé sans-fil, vous pouvez utiliser ce port pour créer une connexion filaire vers un autre nœud.

Port d'alimentation : branchez l'adaptateur c.a. fourni sur ce port.

Partie inférieure

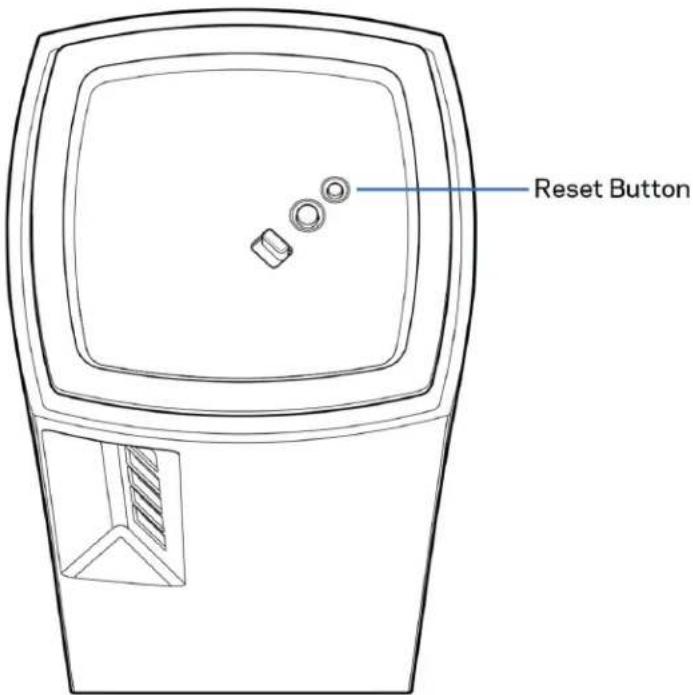

Bouton Reset (réinitialisation) : maintenez ce bouton enfoncé jusqu'à ce que le témoin lumineux sur la partie supérieure du nœud devienne rouge, s'estompe, puis redevienne rouge vif clignotant, pour réinitialiser le nœud aux paramètres établis par défaut à l'usine.

Bouton WiFi Protected Setup – appuyez pour vous connecter à des périphériques réseau compatibles WPS.

Interrupteur marche/arrêt : appuyez sur | (marche) pour mettre le nœud sous tension.

Aide

Où trouver de plus amples renseignements

• Linksys.com/support/Atlas6

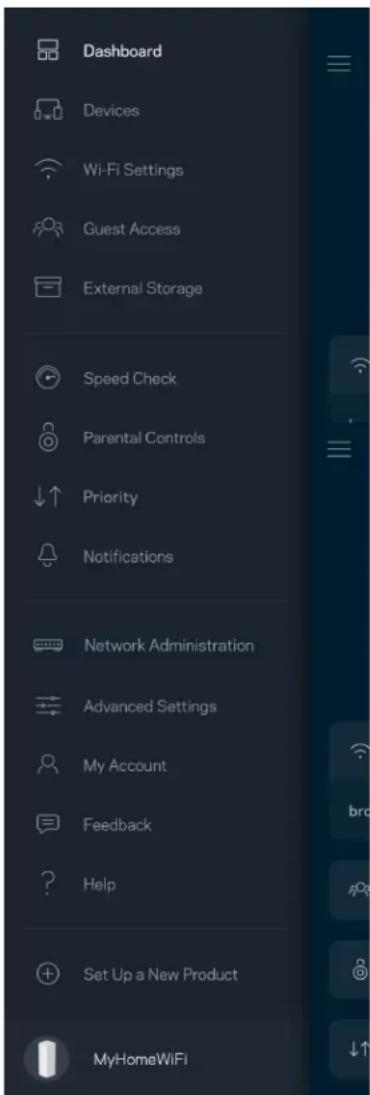

• Section aide de l'application Linksys (lancez l'application et cliquez sur Aide dans le menu principal de navigation)

Remarque : les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante : http://support.linksys.com/en-us/license. Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://support.linksys.com/en-us/gplcodecenter.

Configuration

IMPORTANT : les nœuds Atlas 6 peuvent être configurés en tant que nœuds principaux ou nœuds enfants. Un nœud principal doit être connecté à votre modem ou routeur-modem par un câble Ethernet. Une fois configurés en mode sans fil, les nœuds secondaires peuvent être connectés à un autre nœud sans fil ou à l'aide de câbles Ethernet.

Si vous ajoutez ce nouveau nœud en tant que parent à un système Linksys de réseau maillé sans fil pour toute la maison, réinitialisez tous les nœuds à leurs paramètres d'usine et ajoutez-les au système une fois que le nouveau nœud est configuré et fonctionne.

Téléchargez l'application Linksys. Vous avez besoin de cette application pour configurer votre Linksys Atlas 6.

Visitez la boutique d'applications de votre appareil et cherchez Linksys.

Installez l'application, ouvrez-la et suivez les directives.

Remarque : l'application fonctionne sous iOS 14.1 et versions plus récentes, et Android 6 et versions plus récentes.

Vous allez créer un compte Sans-fil intelligent Linksys qui vous permettra d'utiliser l'application pour consulter ou modifier les paramètres de votre système maillé partout où vous avez une connexion Internet.

Grâce au Sans-fil intelligent Linksys, vous pouvez notamment :

• modifier le nom et le mot de passe de votre réseau sans-fil;
• configurer l'accès d'invités;
• connecter des appareils au réseau sans-fil avec la fonction WPS;
  • bloquer l'accès à Internet avec le contrôle parental;
• tester le débit de votre connexion Internet.

Remarque : nous vous enverrons un courriel de vérification au cours de la configuration. À partir de votre réseau domestique, cliquez sur le lien dans le courriel.

Mis à part le branchement de l'alimentation et du câble Ethernet, le processus de configuration via l'application fait tout le travail à votre place. Une fois la connexion établie, utilisez l'application pour personnaliser votre réseau sans-fil en lui donnant un nom et un mot de passe. Vous pouvez également donner des noms aux nœuds en fonction de leur emplacement pour que vous puissiez les identifier dans le cas peu fréquent où ils nécessiteraient une intervention.

Imprimez cette page, puis inscrivez les paramètres de votre réseau sans-fil et de votre compte au tableau ci-dessous à titre de référence. Rangez vos notes dans un endroit sûr.

Nom de réseau sans-fil
Mot de passe de réseau sans-fil
Mot de passe du routeur
Nom d'accès de l'invité
Mot de passe de l'invité
Adresse courriel de connexion à l'application Linksys
Mot de passe de l'application Linksys

Paramètres du système Atlas 6

En utilisant votre application Linksys, vous pouvez consulter ou modifier les paramètres du système Atlas 6 afin de rendre votre sans-fil plus sécuritaire ou d'améliorer le fonctionnement d'un appareil ou d'un jeu. Vous pouvez accéder aux paramètres sans fil partout où vous avez une connexion Internet. Vous pouvez également accéder aux paramètres à l'aide du mot de passe de votre routeur quand vous êtes connecté à votre réseau domestique, même si vous n'avez pas de connexion Internet.

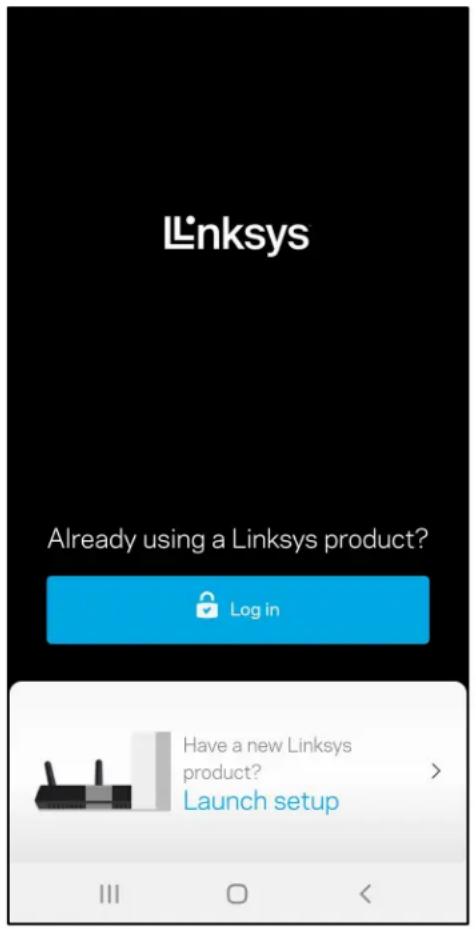

Connexion à l'application Linksys

1. Ouvrez l'application Linksys.

1. Entrez l'adresse de courriel utilisée pour créer votre compte.
2. Entrez le mot de passe de votre compte.
3. Touchez Connexion.

Tableau de bord

Le tableau de bord vous donne un aperçu de votre réseau sans-fil. Vous pouvez voir combien d'appareils sont connectés à votre système maillé. Vous pouvez également partager le mot de passe du réseau sans-fil et autoriser l'accès d'invités à votre sans-fil. Le tableau de bord vous indique également si le contrôle parental est actif sur certains appareils ou s'ils sont prioritaires pour l'accès au sans-fil.

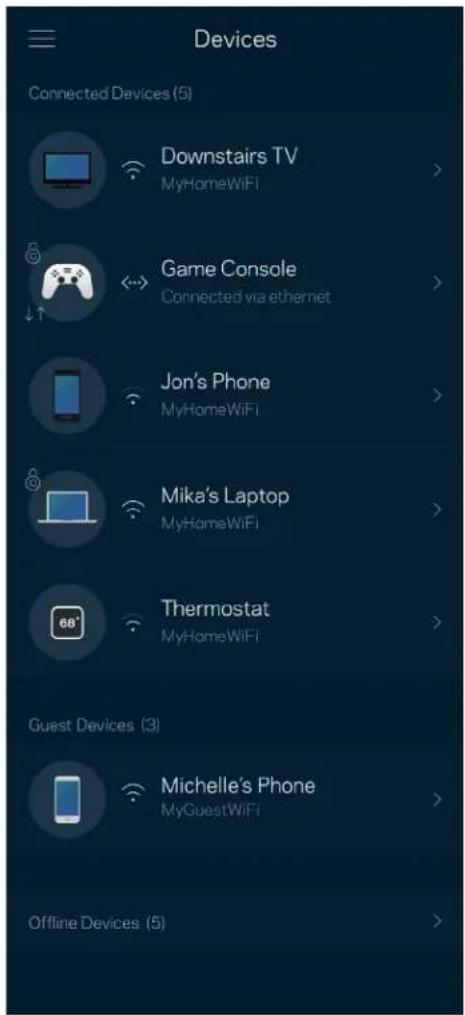

Consultez et modifiez les détails concernant tous les appareils connectés à votre sans-fil. Vous pouvez voir quels périphériques sont connectés à votre réseau principal et à votre réseau d'invités ou afficher des renseignements sur chacun de ces périphériques.

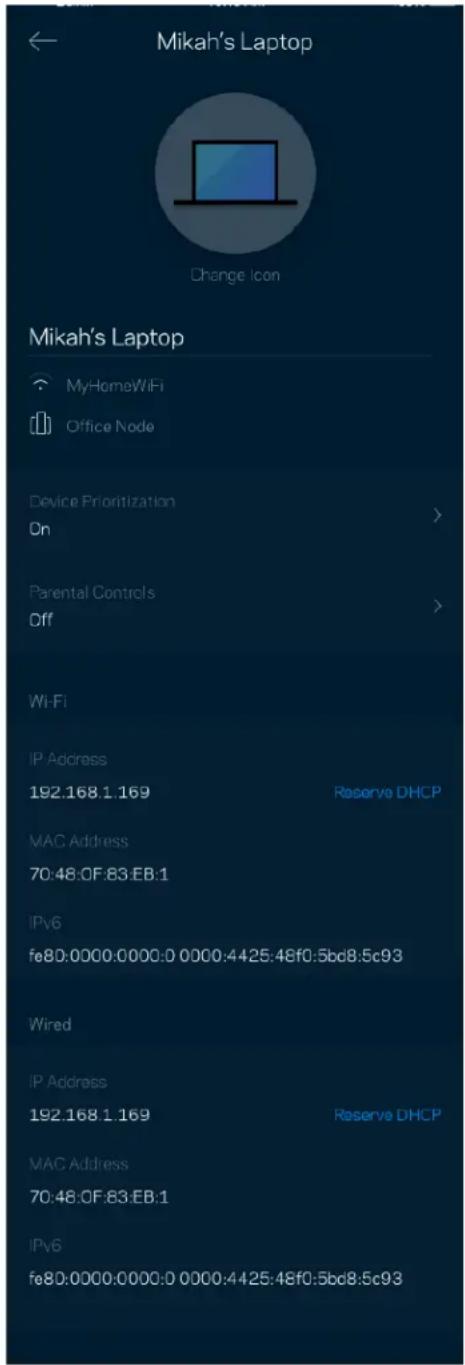

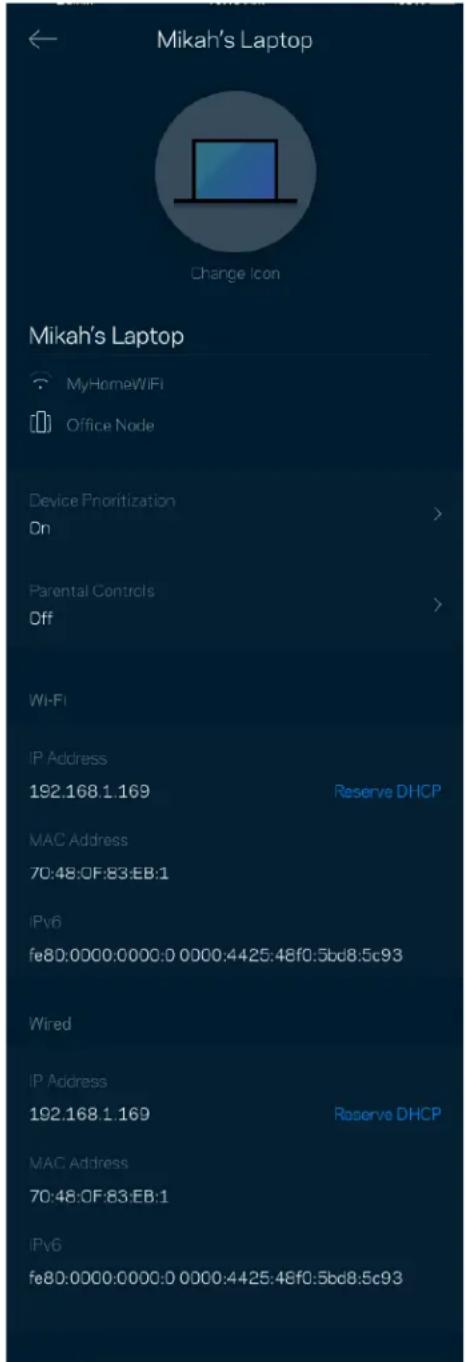

Pour afficher ou modifier les détails des appareils

À partir de l'écran Appareils, vous pouvez modifier les noms des appareils et les icônes qui leur sont associées. Vous pouvez également prioriser des appareils, définir le contrôle parental et consulter les détails du réseau sans-fil. Touchez un des appareils de la liste pour afficher ses détails.

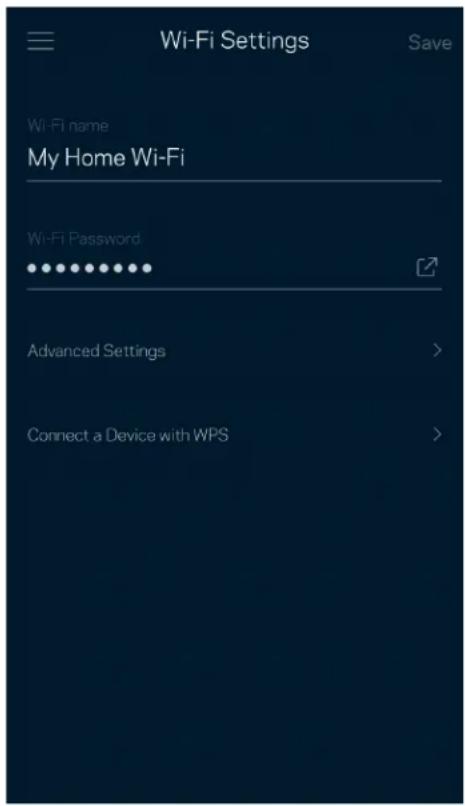

Paramètres de réseau sans-fil

Consultez ou modifiez le nom et le mot de passe de votre réseau sans-fil et connectez des appareils à l'aide de WiFi Protected Setup™.

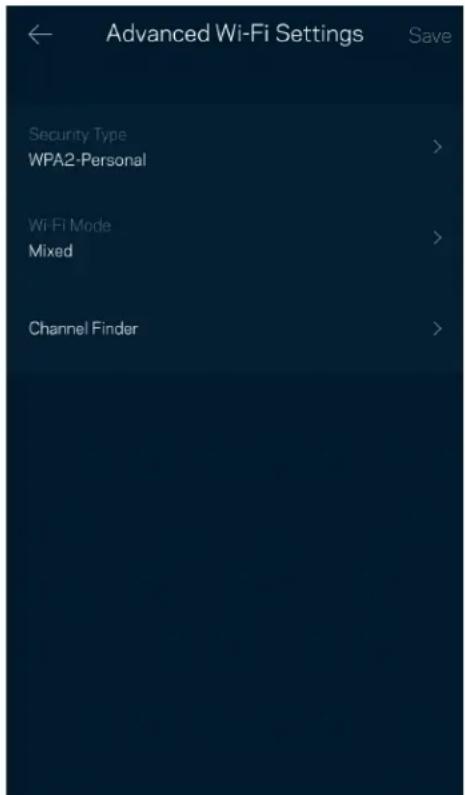

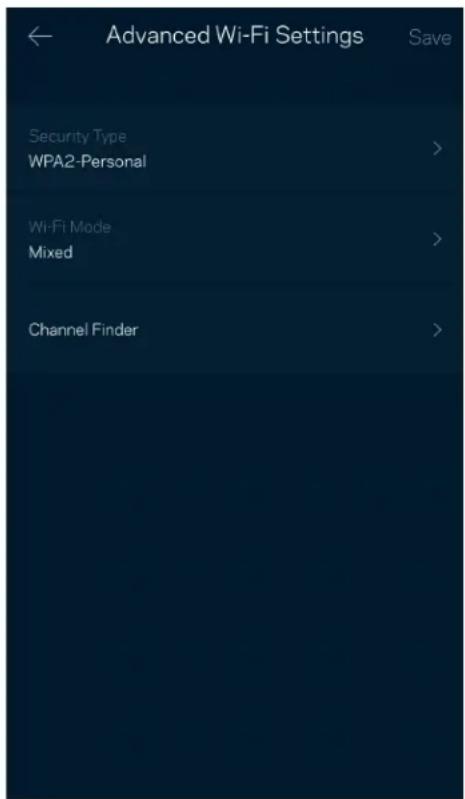

Les utilisateurs avancés peuvent modifier le type de sécurité par défaut et le mode du sans-fil. Ne modifiez pas ces paramètres si vous n'avez pas une grande expérience des réseaux sans-fil. Le Détecteur de canaux cherchera les canaux sans-fil les plus ouverts dans votre secteur afin d'optimiser les performances de votre système. Si vous avez plusieurs nœuds dans votre système maillé, le Détecteur de canaux trouvera le meilleur canal pour chacun d'eux.

Connector un appareil avec WPS

La fonction WiFi Protected Setup vous permet de connecter facilement des appareils sans-fil à votre réseau sans-fil sans avoir à entrer manuellement les paramètres de sécurité.

Utilisez l'Accès d'invité pour permettre à vos invités de se connecter à Internet tout en limitant leur accès à d'autres ressources connectées à votre sans-fil. Envoyez le mot de passe par courriel ou message texte.

Effectuez un contrôle de vitesse pour vous assurer de bénéficier des vitesses de connexion que vous payez. Le contrôle de vitesse facilite également la priorisation des appareils parce que ses résultats déterminent la distribution du sans-fil vers les appareils prioritaires.

• Le débit descendant est la vitesse à laquelle le contenu Internet est téléchargé vers votre système maillé.
  • Le débit montant est la vitesse à laquelle vous pouvez téléverser du contenu vers Internet.

Remarque : les vitesses de connexion Internet sont déterminées en tenant compte de divers facteurs, notamment le type de compte FAI, le trafic Internet local et mondial, de même que le nombre d'appareils à votre domicile qui partagent la connexion.

Contrôle parental

Le contrôle parental permet de déterminer à quel moment vos enfants peuvent accéder à Internet et ce qu'ils peuvent y faire. Vous pouvez bloquer l'accès Internet de certains appareils ou bloquer des sites Web spécifiques.

Choisissez jusqu'à trois appareils qui auront la priorité pour l'utilisation de votre connexion Internet. Ces appareils, qu'ils soient filaires ou sans fil, bénéficieront toujours du meilleur accès lors de leur connexion. Le système Atlas 6 effectue un test de vitesse pour déterminer la meilleure distribution du sans-fil à vos appareils priorisés. Les autres appareils se partageront la capacité restante. Les appareils priorisés apparaissent sur le tableau de bord.

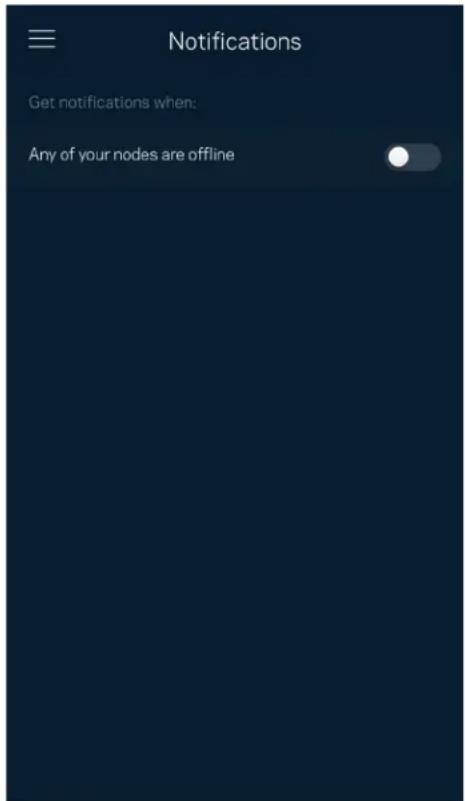

Si vous avez plusieurs nœuds, Linksys peut vous aviser lorsqu'un nœud secondaire de votre système se déconnecte. Les nœuds secondaires sont ceux qui ne sont pas câblés à votre modem. Vous devez activer les notifications dans les paramètres de votre appareil mobile pour autoriser Linksys à vous aviser.

Administration du réseau

Utilisez l'écran d'Administration du routeur pour modifier le mot de passe administrateur et l'indice, et consulter différents renseignements (numéro de modèle, numéro de série et renseignements IP) relatifs à tous les nœuds présents sur votre réseau sans-fil.

Vous pouvez choisir d'envoyer automatiquement des rapports de plantage à Linksys et contribuer ainsi à l'amélioration de l'expérience sans-fil. Vous pouvez aussi signaler manuellement des problèmes particuliers à Linksys.

Les renseignements suivants seront envoyés avec votre description du problème :

• Version de l’application	• Type de connexion (connexion par le nuage : affiche l’adresse courriel associée, connexion locale : affiche « admin Routeur »)
• Modèle de l’appareil	• Type de connexion WAN [réseau étendu] (affiche WiFi ou Ethernet)
• Version du système d’exploitation de l’appareil	• Date : (jour/mois/année, heure, fuseau horaire)

Paramètres avancés

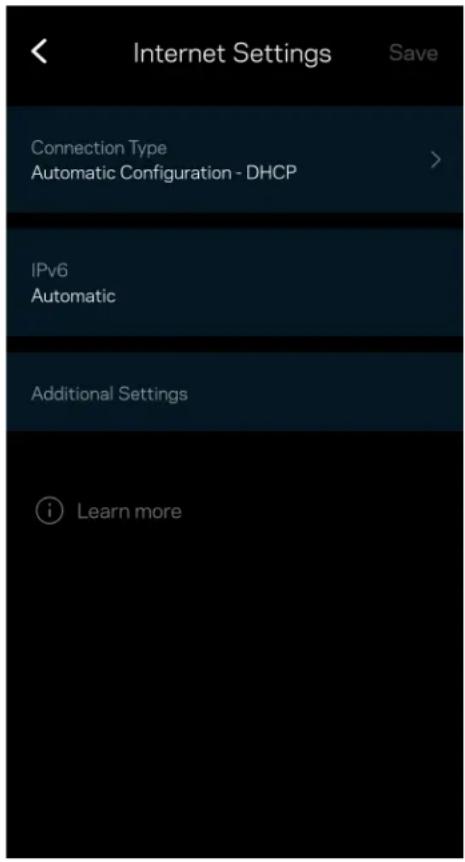

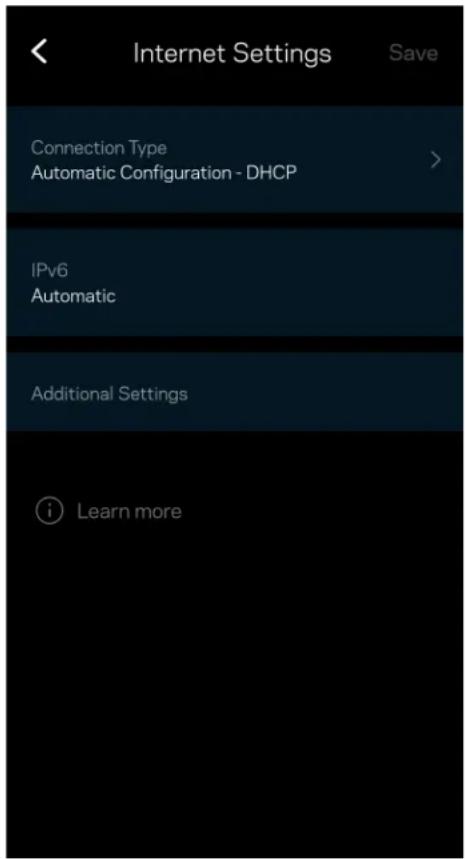

Paramètres de connexion Internet

Vous pouvez choisir les modalités de connexion Internet de votre système maillé. Le type de connexion par défaut est Configuration automatique – DHCP. Les autres types de connexion dépendent de votre FAI ou de l'utilisation que vous envisagez pour votre système maillé. Les utilisateurs avancés peuvent utiliser les Paramètres supplémentaires pour cloner des adresses MAC et définir la MTU (Unité de transmission maximale).

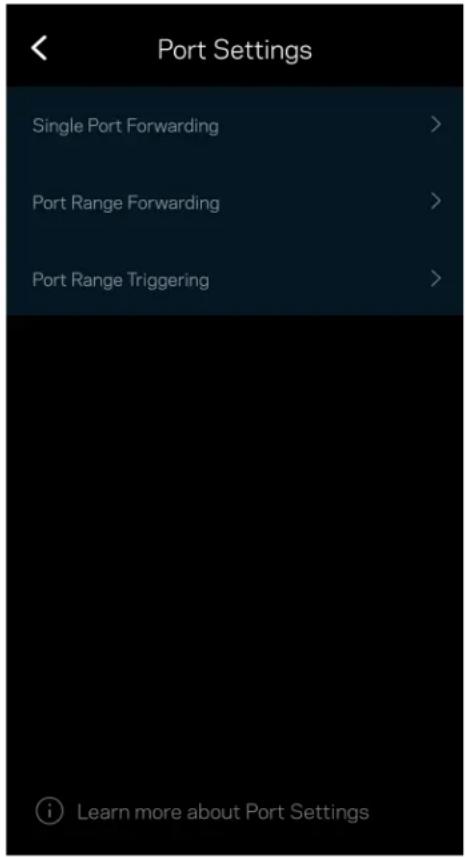

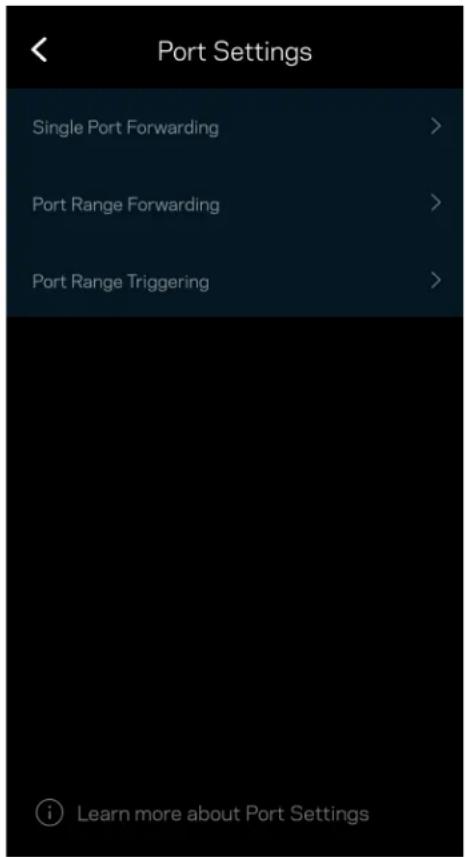

La redirection de port (pour un port unique, plusieurs ports ou une plage de ports) envoie le trafic d'arrivée d'un ou plusieurs ports donnés vers un appareil ou un port défini sur votre réseau sans-fil. Pour le déclenchement de plage de ports, votre routeur surveille le trafic sortant sur des numéros de port spécifiques. Votre routeur mémorise l'adresse IP de l'appareil qui demande les données de sorte que lorsque les données demandées lui sont retournées, elles sont réacheminées à l'appareil approprié.

Chaque périphérique réseau dispose d'une adresse MAC (contrôle d'accès au support) à 12 chiffres. Vous pouvez créer une liste d'adresses MAC et réguler la façon dont les périphériques utilisent votre réseau sans-fil.

Paramètres de réseau local

Détails concernant le routeur et son état de connexion.

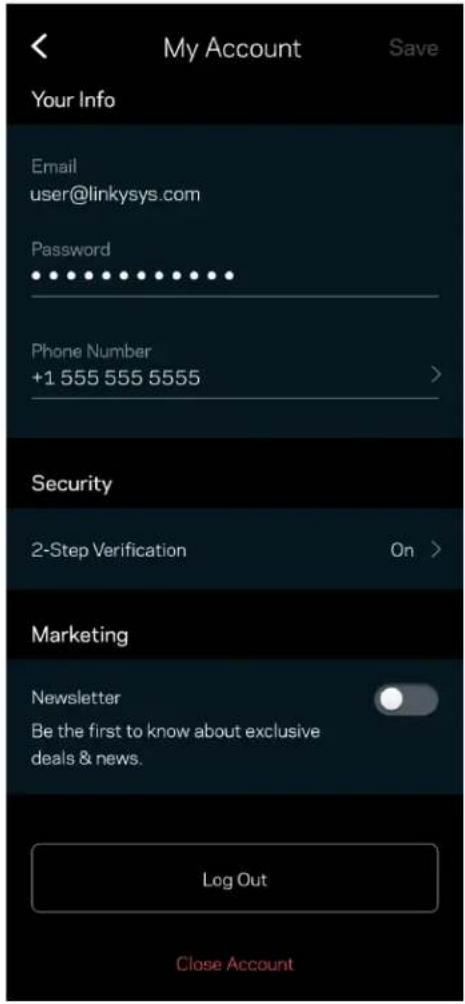

Modifiez le mot de passe de votre compte Linksys et choisissez de recevoir les dernières nouvelles et offres spéciales de Linksys.

Commentaires

Vous avez l'occasion de nous donner votre opinion. Évaluez l'application dans votre boutique d'applications, envoyez-nous une suggestion ou signalez un problème qui vous empêche de profiter d'une bonne expérience.

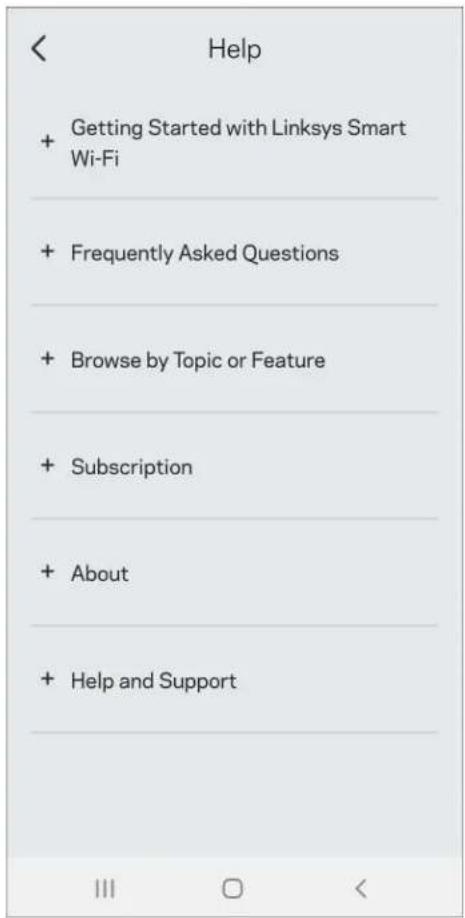

Un problème avec l'application? Besoin de renseignements supplémentaires sur une fonction? Touchez Aide pour avoir des explications.

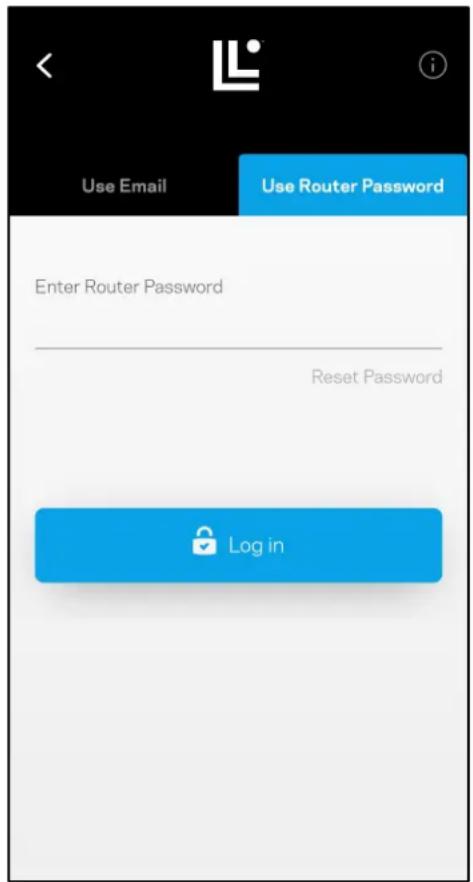

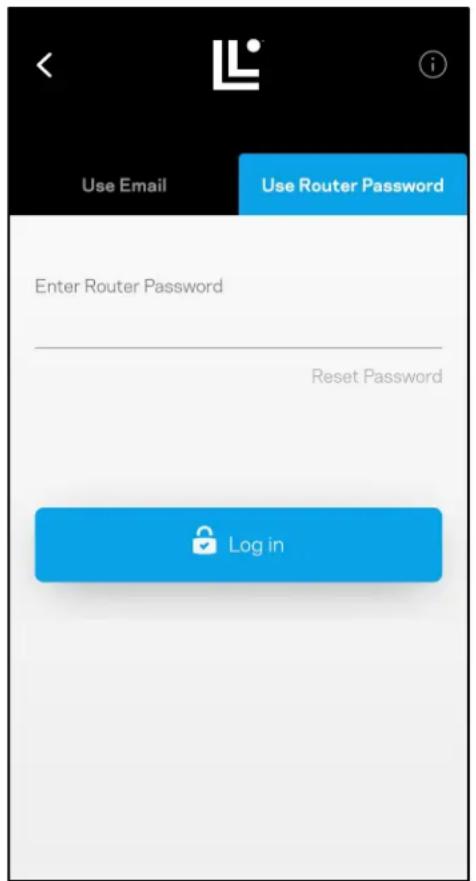

Connexion directe à Linksys Atlas 6

Même si vous n'êtes pas connecté à Internet, vous pouvez accéder à votre système maillé. Connectez-vous à votre nom de réseau sans-fil, lancez l'application Linksys et touchez Utilisez le mot de passe du routeur. Vous ne pourrez pas accéder à votre compte Sans-fil Linksys hors connexion.

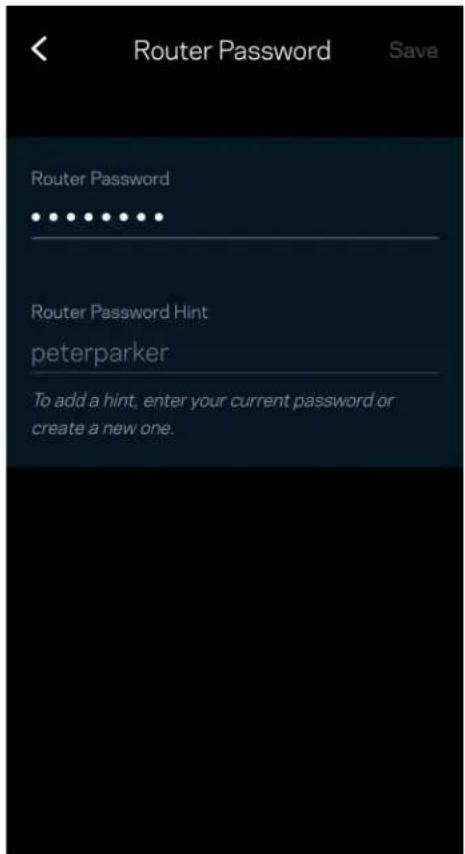

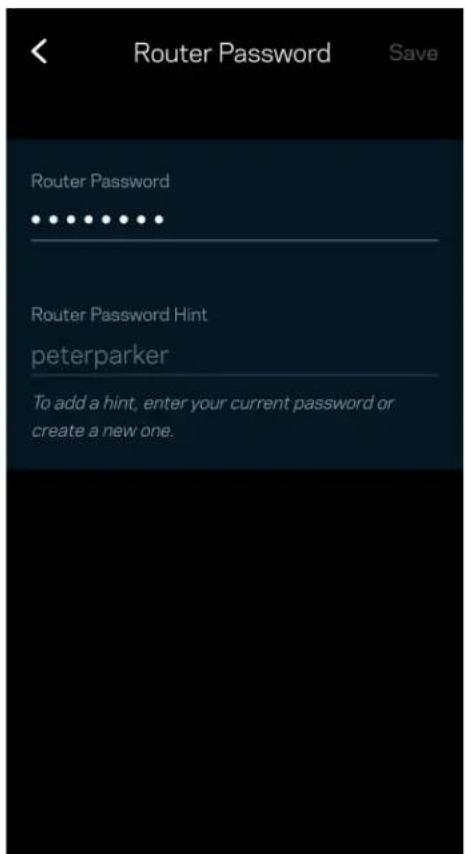

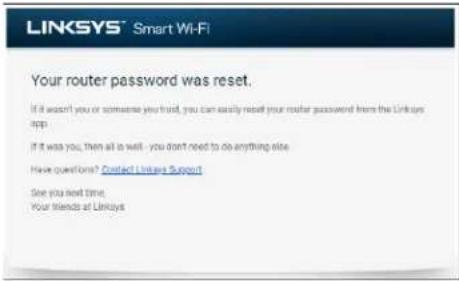

Mot de passe du routeur

Nous avons créé un mot de passe de routeur sécurisé au cours de la configuration. Celui-ci est différent du mot de passe de réseau sans-fil que vous avez créé pour vous connecter à votre système maillé. Pour modifier le mot de passe du routeur, touchez Administration du réseau puis Modifier le mot de passe du routeur et l'indice.

Pour assurer la sécurité de votre système maillé Linksys, nous vous enverrons un courriel en cas de modification du mot de passe du routeur.

Restauration des paramètres par défaut du fabricant

Vous ne devriez jamais avoir besoin de réinitialiser votre Atlas 6 à ses paramètres d'usine. C'est une procédure très perturbatrice. Une réinitialisation aux paramètres d'usine rétablit l'état de votre routeur au moment où vous l'avez extrait de son emballage, nécessitant ainsi que vous répétiez la procédure de configuration. Tous les paramètres que vous avez personnalisés lors de la configuration et ultérieurement, tels que le nom de réseau sans-fil, les mots de passe, le type de sécurité, seront effacés. Tous les appareils sans fil seront déconnectés de votre réseau sans-fil.

Pour réinitialiser votre Atlas 6 :

- Assurez-vous que votre nœud est branché sur une source d'alimentation et qu'il est allumé, puis appuyez de manière prolongée sur le bouton Reset (Réinitialisation) au bas du nœud. Le témoin lumineux sur la partie supérieure du nœud va devenir rouge puis s'estomper en clignotant. Ne relâchez pas le bouton avant que le voyant s'éteigne puis devienne rouge vif.

Caractéristiques techniques

Linksys Atlas 6

Nom du modèle Système Atlas 6 AX3000 WiFi 6

Numéro du modèle Série MX2000

Vitesse du port du 10/100/1000 Mbit/s commutateur

Fréquence radio 2,4 GHz et 5 GHz

Nombre d'antennes 3 (internes)

Boutons Interrupteur marche/arrêt, WPS, réinitialisation

Voyant Un témoin lumineux multicolore pour l'alimentation et l'état

Fonctions de sécurité WPA2-Personnel, WPA3-Personnel

Bits de clé de sécurité Cryptage de données jusqu'à 128 bits

Environnement d'exploitation

Dimensions 8,6 cm x 8,6 cm x 18,5 cm

Poids unitaire 1,16 lb

Alimentation 12 V, 1,5 A

Température 0 à 40 °C (32 à 104 °F) (fonctionnement)

Température -20 à 60 °C (-4 à 140 °F) (entreposage)

Humidité (marche) 10 % à 80 % d'humidité relative, sans condensation

Humidité 5 % à 90 %, sans condensation (entreposage)

Remarques :

Pour en savoir plus à propos de la conformité aux normes, la garantie et la sécurité, rendez-vous sur Linksys.com/support/Atlas6.

Les spécifications peuvent changer sans préavis.

Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment une capacité de réseau sans fil, un taux de débit de données et une portée moindre. La performance dépend de nombreux facteurs, conditions et variables, dont l'éloignement du point d'accès, le volume du trafic réseau, les matériaux et la construction de l'édifice, le système d'exploitation utilisé, la combinaison des produits sans fil utilisés, les interférences ainsi que d'autres conditions défavorables.

Rendez-vous sur linksys.com/support/Atlas6 pour notre soutien technique primé.

LINKSYS et de nombreux noms de produits et logos sont des marques de commerce de Linksys Holdings Inc. ou ses sociétés affiliées. Les autres marques mentionnées sont la propriété de leur détenteur respectif.

© Linksys Holdings, Inc. et/ou ses sociétés affiliées, 2022. Tous droits réservés.

Linksys

دليل المستخدم

ATLAS 6

MX2000 Series

جدول المحتويات

Présentation du produit 3

Vue de face / dessus 3

Face arrière 4

Face inférieure 5

Où trouver une aide supplémentaire 6

Installation 7

Paramètres de configuration du système Atlas 6 9

Linksys App 9

Dashboard (Tableau de bord) 10

Pour afficher ou modifier les informations relatives aux appareils connectés ____ 12

WiFi Settings (Paramètres WiFi) 13

Connexion d'un appareil à l'aide de la fonction WPS 15

Guest Access (Accès invité) 16

Speed Check (Test de vitesse) 17

Parental Controls (Contrôle parental) 18

Priority (Gestion de la priorité) 19

Notifications 20

Network Administration (Administration du réseau) 21

Internet Settings (Paramètres de connexion Internet) 22

Port Settings (Paramètres des ports) 23

WiFi MAC Filters (Filtres MAC sans fil) 24

Local Network Settings (Paramètres du réseau local) 25

My Account (Mon compte) 26

Feedback (Commentaires) 27

Help (Aide) 28

Connexion directe à Linksys Atlas 6 29

Mot de passe du routeur 30

Comment restaurer les paramètres d'usine 31

Spécifications 32

Linksys Atlas 6 32

Conditions environnementales 32

Présentation du produit

Vue de face / dessus

Le voyant lumineux se trouvant sur le dessus de la borne d'accès WiFi vous donne des informations sur le fonctionnement de la borne.

Comportement du voyant	État
Voyant clignotant en bleu	Borne en cours de démarrage
Voyant s'allumant en bleu	Borne connectée
Voyant clignotant en violet	Borne en cours de configuration
Voyant s'allumant en violet	Borne prête pour la configuration
Voyant clignotant en rouge	Borne déconnectéeBorne secondaire : trop éloignéeBorne principale : débranchée du modem
Voyant s'allumant en rouge	Aucune connexion Internet provenant du modem
Voyant s'allumant en jaune	Connexion faibleBorne secondaire uniquement

Face arrière

Ports Ethernet : utilisez des câbles Ethernet pour brancher des périphériques filaires sur ces ports Gigabit Ethernet (10/100/1000). Si votre système Mesh est composé de plusieurs bornes d'accès WiFi, utilisez un de ces ports pour brancher votre modem ou modem routeur.

Remarque : Pour des performances optimales, utilisez un câble de catégorie CAT5e ou supérieure sur ce port Ethernet.

Port Internet : utilisez un câble Ethernet pour brancher un modem Internet à haut débit de type fibre optique ou câble / DSL sur ce port Gigabit (10/100/1000) jaune. Si ce routeur fait office de borne secondaire au sein d'un système WiFi Mesh, vous pouvez utiliser ce port afin de créer une connexion filaire à une autre borne.

Port d'alimentation : branchez sur ce port l'adaptateur secteur fourni.

Face inférieure

Bouton Reset (Réinitialisation) : pour lancer la réinitialisation aux paramètres d'usine, appuyez et maintenez ce bouton enfoncé jusqu'à ce que le voyant situé sur le dessus de la borne d'accès WiFi s'allume en rouge, s'éteigne, puis clignote en rouge vif.

Bouton WiFi Protected Setup :appuyez sur ce bouton pour connecter les périphériques réseau compatibles WPS.

Bouton d'alimentation: appuyez sur | (on) pour allumer la borne d'accès WiFi.

Aide

Où trouver une aide supplémentaire

• Linksys.com/support/Atlas6
• L'aide en ligne disponible sur l'appli Linksys App. Ouvrez l'appli et sélectionnez le menu Help (Aide) dans le menu de navigation principal.

Remarque : les licences et les notices relatives aux logiciels tiers utilisés dans ce produit sont disponibles à l'adresse suivante : http://support.linksys.com/en-us/license. Veuillez vous rendre sur la page Web http://support.linksys.com/en-us/gplcodecenter pour toute demande relative au code source GPL.

Installation

Une borne principale doit être connectée à votre modem ou modem routeur à l'aide d'un câble Ethernet. Une fois configurées par WiFi, les bornes secondaires peuvent être connectées à une autre borne par le biais du WiFi ou au moyen de câbles Ethernet.

Si vous souhaitez configurer cette nouvelle borne en tant que borne principale et l'ajouter à un système de réseau WiFi Mesh Multiroom Linksys existant, vous devez réinitialiser toutes les bornes aux paramètres d'usine et les associer au système après avoir configuré et démarré la nouvelle borne.

Téléchargez l'appli Linksys App. Pour installer et configurer votre Linksys Atlas 6, l'application est indispensable.

Vous la trouverez sur la plateforme de téléchargement d'applications de votre smartphone sous le nom de Linksys App.

Installez l'application, ouvrez-la et suivez les instructions.

Remarque : L'appli est compatible avec iOS 14.1 (et versions ultérieures) et Android 6 (et versions ultérieures).

Vous devrez créer un compte Linksys Smart WiFi pour être en mesure de consulter ou modifier à distance les paramètres de configuration de votre système Mesh via l'appli, et ce, où que vous soyez du moment que vous avez accès à une connexion Internet.

Voici ce que vous pouvez faire avec Linksys Smart WiFi :

• Modifier le nom et le mot de passe de votre réseau WiFi
• Configurer un accès Invité
• Connecter des appareils à votre réseau WiFi en utilisant la fonction WPS
• Bloquer l'accès à Internet grâce à la fonction de contrôle parental
• Tester la vitesse de votre connexion Internet

Remarque : Pendant l'installation, vous recevrez un e-mail contenant un lien de vérification. Restez connecté à votre réseau WiFi et cliquez sur ce lien.

Mis à part le branchement du cordon d'alimentation et du câble Ethernet, l'appli se charge de tout pendant le processus d'installation. Une fois connecté, utilisez l'appli pour personnaliser votre WiFi en lui donnant un nom et un mot de passe. Vous pouvez aussi donner un nom à chacune des bornes de votre système en vous basant sur la pièce dans laquelle la borne en question se trouve.

Imprimez cette page, puis notez les paramètres de votre réseau WiFi et de votre compte dans le tableau ci-dessous. Conservez-les en lieu sûr.

Nom WiFi
Mot de passe WiFi
Mot de passe du routeur
Nom du réseau Invité
Mot de passe du réseau invité
Identifiant (e-mail) de Linksys App
Mot de passe de Linksys App

Paramètres de configuration du système Atlas 6

Grâce à l'appli Linksys App, vous pouvez visualiser ou modifier les paramètres de votre système Atlas 6 pour renforcer la sécurité de votre WiFi ou bien pour améliorer son fonctionnement lorsque vous connectez une console de jeu ou un périphérique donné. Vous pouvez accéder aux paramètres partout dans le monde avec une connexion Internet. L'accès aux paramètres est possible en utilisant le mot de passe de votre routeur à partir de votre réseau domestique, même si vous ne disposez pas d'une connexion Internet.

Linksys App

1. Ouvrez l'appli Linksys App.

1. Saisissez l'adresse e-mail que vous avez utilisée lors de la création de votre compte.
2. Saisissez le mot de passe de votre compte.
3. Touchez Log in (Connexion).

Dashboard (Tableau de bord)

Le Dashboard (Tableau de bord) est une vue d'ensemble de votre WiFi. Vous pouvez ainsi voir le nombre d'appareils connectés à votre système Mesh. Vous pouvez également partager le mot de passe de votre WiFi et autoriser l'accès à votre réseau sans fil invité. Le tableau de bord vous permet aussi de voir les appareils mobiles qui sont contrôlés par la fonction de contrôle parental ou encore les appareils qui sont prioritaires sur la bande passante.

Ce menu vous permet de voir et de modifier toutes les informations relatives aux appareils connectés à votre réseau WiFi. Vous pouvez ainsi voir quels sont les appareils connectés à votre réseau principal / réseau Invité, ou afficher des informations pour chacun d'eux.

Pour afficher ou modifier les informations relatives aux appareils connectés

À partir de l'écran Devices (Périphériques), vous pouvez modifier le nom des périphériques ainsi que leur icône. Vous pouvez aussi donner la priorité à certains appareils, configurer les paramètres de contrôle parental et consulter les détails relatifs à votre réseau WiFi. Pour afficher ces détails, touchez le nom de l'appareil de votre choix.

WiFi Settings (Paramètres WiFi)

Vous pouvez voir / modifier le nom et le mot de passe de votre réseau WiFi. Vous pouvez aussi connecter des appareils en utilisant la fonction WiFi Protected Setup™.

Seuls les utilisateurs avancés peuvent modifier le type de sécurité configuré par défaut ainsi que le mode WiFi. Ne changez pas ces paramètres si vous êtes novice en matière de réseau WiFi. La fonction Channel Finder (Détecteur de canal) scanne votre réseau WiFi à la recherche des canaux les plus ouverts afin de garantir la meilleure performance pour votre système Mesh. Si vous utilisez plusieurs bornes, la fonction de recherche de canal trouvera le meilleur canal disponible pour chacune d'entre elles.

Connexion d'un appareil à l'aide de la fonction WPS

La fonction WiFi Protected Setup vous permet de connecter facilement de nouveaux appareils sans fil à votre réseau WiFi, et ce, sans configurer manuellement les paramètres de sécurité.

Guest Access (Accès invité)

Grâce à la fonction Guest Access (Accès Invité), vous pouvez fournir à vos invités un accès à Internet tout en restreignant l'accès aux appareils connectés à votre réseau WiFi. Il vous suffit pour cela d'envoyer un texto ou un e-mail avec le mot de passe du réseau Invité.

Speed Check (Test de vitesse)

Lancez un test de vitesse pour vous assurer que vous recevez bien le débit Internet souscrit auprès de votre FAI. Le test de vitesse est également utile pour la fonctionnalité Device Prioritization (Priorisation des appareils). Les résultats obtenus permettent en effet de déterminer la façon dont le signal WiFi est transmis sur chacun des appareils priorisés.

• Le débit descendant (Download) mesure la rapidité à laquelle le contenu Internet est téléchargé vers votre système Mesh.
• Le débit montant (Upload) mesure la rapidité à laquelle vous pouvez transférer du contenu vers Internet.

Remarque : Les vitesses de connexion Internet sont déterminées par une série de facteurs comprenant notamment le type d'abonnement Internet souscrit auprès d'un FAI, le trafic Internet local et mondial, ainsi que le nombre de périphériques partageant la connexion Internet de votre réseau domestique.

Parental Controls (Contrôle parental)

La fonction Parental Controls (Contrôle parental) vous permet de contrôler votre réseau WiFi lorsque vos enfants sont connectés à Internet. Vous pouvez mettre en pause l'accès à Internet de certains appareils, voire même bloquer des sites Web spécifiques.

Priority (Gestion de la priorité)

Vous pouvez choisir jusqu'à trois appareils pour leur donner la priorité sur la bande passante. Une fois connectés, ces appareils (filaires et sans fil) bénéficieront toujours d'un accès optimal. Le système Atlas 6 effectue un test de vitesse pour déterminer la meilleure distribution du signal sans fil à vos appareils priorisés. Les appareils non prioritaires se partageront la capacité restante de la bande passante. Tous les appareils priorisés apparaîtront sur le Dashboard (Tableau de bord).

Si vous possédez plusieurs bornes d'accès, Linksys peut vous alerter lorsque que les bornes secondaires sont hors ligne. Les bornes secondaires correspondent aux bornes d'accès WiFi qui ne sont pas connectées à votre modem. Pour que Linksys vous alerte, il vous suffit d'activer les notifications dans les paramètres de votre appareil mobile.

Network Administration (Administration du réseau)

Utilisez l'écran Router Administration (Administration du routeur) pour modifier le mot de passe administrateur et l'indice associé, ainsi que pour consulter toutes les informations (numéro de modèle, numéro de série et détails IP) relatives aux bornes WiFi connectées à votre réseau WiFi.

Activez l'option permettant d'envoyer automatiquement des rapports de plantage à Linksys. Nous pourrons ainsi améliorer votre expérience WiFi. Vous pouvez aussi soumettre un rapport manuellement pour signaler tout problème technique à Linksys.

Les renseignements suivants seront envoyés avec votre descriptif :

• Version de l'appli	• Type de connexion (Connexion Cloud : adresse e-mail associée. Connexion locale : « Router admin »)
• Modèle de votre appareil	• Type de connexion WAN (WiFi ou Ethernet)
• Version de votre système d'exploitation	• Date (mois / jour / année, heure, fuseau horaire)

Internet Settings (Paramètres de connexion Internet)

Vous pouvez choisir la façon dont votre système Mesh se connecte à Internet. Par défaut, la connexion se fait par Automatic Configuration – DHCP (Configuration automatique - DHCP). Les autres types de connexion dépendent de votre fournisseur d'accès à Internet ou de la façon dont vous utiliserez votre système Mesh. Les utilisateurs avancés peuvent utiliser les paramètres avancés pour cloner les adresses MAC et configurer le MTU (Maximum Transmission Unit).

Port Settings (Paramètres des ports)

La fonction Port forwarding (Transfert de connexion), pour un seul, plusieurs ou une série de ports, consiste à rediriger le trafic arrivant sur un ou plusieurs ports spécifiques en provenance d'Internet vers un port ou un périphérique spécifique de votre réseau local. Lorsque la fonction Port Range Triggering (Déclenchement de connexion) est configurée, le routeur recherche certains numéros de ports spécifiques dans les données sortantes. L'adresse IP de l'ordinateur qui envoie les données correspondantes est enregistrée par le routeur. Ainsi, lorsque les données transitent de nouveau par le routeur, elles sont renvoyées vers l'ordinateur approprié.

Chaque périphérique réseau possède une adresse MAC (Media Access Control) unique composée de 12 chiffres. Vous pouvez créer une liste d'adresses MAC et contrôler l'accès de ces périphériques à votre réseau WiFi.

Local Network Settings (Paramètres du réseau local)

Détails sur le routeur et son état de connexion.

My Account (Mon compte)

Vous pouvez modifier le mot de passe de votre appli Linksys App et activer l'option vous permettant de recevoir toute l'actualité et les offres Linksys.

Feedback (Commentaires)

N'hésitez pas à nous faire part de votre opinion. Évaluez l'appli sur la plateforme de téléchargement d'applications de votre smartphone. Envoyez-nous un commentaire ou des suggestions. Signalez-nous tout problème technique qui vous empêche de tirer parti de votre routeur.

Vous rencontrez des soucis avec cette appli ? Vous avez besoin d'informations complémentaires au sujet d'une fonctionnalité donnée ? Touchez le menu Help (Aide) pour obtenir une explication spécifique.

Connexion directe à Linksys Atlas 6

Si vous n'êtes pas connecté à Internet, vous pouvez quand même accéder à votre système Mesh. Dans la liste des réseaux WiFi de votre smartphone, sélectionnez le nom de votre réseau WiFi. Ouvrez ensuite l'appli Linksys App et appuyez sur Use Router Password (Utiliser le mot de passe du routeur). Vous ne pourrez pas accéder à votre compte Linksys WiFi si vous êtes hors ligne.

Mot de passe du routeur

Nous avons créé un mot de passe routeur sécurisé au cours de la configuration. Ce n'est pas le même que le mot de passe WiFi que vous avez créé pour vous connecter à votre système Mesh. Si vous souhaitez modifier le mot de passe du routeur, touchez le menu Network Administration (Administration du réseau), puis le menu Change Router Password and Hint (Modifier le mot de passe du routeur et l'indice).

Pour des questions de sécurité, un e-mail vous sera envoyé si jamais un inconnu change le mot de passe du routeur.

Comment restaurer les paramètres d'usine

Vous ne devriez jamais réinitialiser votre système Atlas 6 aux paramètres d'usine car ce processus interrompt toute activité. Une réinitialisation aux paramètres d'usine remet votre routeur à l'état dans lequel il était lorsque vous l'avez sorti de sa boîte. Il est donc nécessaire de l'installer à nouveau. Tous les paramètres que vous avez personnalisés pendant et après l'installation (comme le nom du WiFi, les mots de passe, le type de sécurité) seront supprimés. Et tous les appareils sans fil seront déconnectés du réseau WiFi.

Pour réinitialiser votre système Atlas 6 :

- Assurez-vous que votre borne d'accès WiFi est branchée sur le secteur et allumée, puis maintenez enfoncé le bouton de réinitialisation (Reset) situé sur le dessus. Le voyant situé sur le dessus de la borne s'allumera en rouge, puis clignotera pour finir par s'éteindre. Ne lâchez pas ce bouton tant que le voyant ne s'est pas complètement éteint avant de se rallumer en rouge vif.

Spécifications

Linksys Atlas 6

Nom du modèle Système Atlas 6 AX3000 WiFi 6

Référence du modèle Série MX2000

Vitesse des ports 10 / 100 / 1 000 Mbit/s

Fréquence radio 2,4 GHz et 5 GHz

Nombre d'antennes 3 (internes)

Boutons Bouton d'alimentation, WPS, bouton de réinitialisation

Témoin lumineux Un seul voyant multicolore pour indiquer l'état de l'alimentation et du fonctionnement

Fonctions de sécurité WPA2 Personnel, WPA2 Entreprise

Configuration binaire Cryptage jusqu'à 128 bits de la clé de sécurité

Conditions environnementales

Dimensions 8,6 cm x 8,6 cm x 18,5 cm

Poids de l'unité 0,5 kg

Alimentation 12 V, 1,5 A

Certifications FCC, IC, CE, WiFi (IEEE 802.11 a/b/g/n/ac, ébauche de la norme 802.11ax)

Température de fonctionnement Entre 0 °C et 40 °C

Température de stockage Entre -20 °C et 60 °C

Humidité en fonctionnement 10 % à 80 % d'humidité relative non condensée

Humidité de stockage Entre 5 % et 90 % d'humidité non condensée

Remarques :

Pour plus d'informations sur les réglementations, la garantie et la sécurité, rendez-vous sur Linksys.com/support/Atlas6.

Les caractéristiques sont sujettes à modification sans préavis.

Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment en termes de capacité, de débit de données, de portée et de couverture du réseau sans fil. Les performances résultent de plusieurs facteurs, conditions et variables, tels que la distance du point d'accès, le volume du trafic réseau, les matériaux de construction, le système d'exploitation utilisé, les produits sans fil utilisés et les interférences.

Pour contacter notre service d'assistance technique primé, rendez-vous sur linksys.com/support/Atlas6.

LINKSYS et de nombreux autres noms et logos de produit sont des marques commerciales de Linksys Holdings Inc. et/ou de ses affiliés. Les marques tierces mentionnées ici appartiennent à leurs propriétaires respectifs.

© 2022 Linksys Holdings Inc. et/ou ses filiales. Tous droits réservés.

Linksys

FELHASZNÁLÓI KÉZIKÖNYV

ATLAS 6

MX2000-es sorozat

Tartalomjegyzék

méretek 8,6 x 8,6 x 18,5 cm

Dimensioni 3,4 x 3,4 x 7,3 pollici (8,6 x 8,6 x 18,5 cm)
