Vrsta izdelka	Hidravlična peč na pelete
Znamka	Palazzetti
Model	Hydro Pellet (Inserimento Idro V15, V20, V24)
Nazivna toplotna moč	15,2 kW (V15) / 20,4 kW (V20) / 23,8 kW (V24)
Nazivna hidravlična moč	14,2 kW (V15) / 19 kW (V20) / 22,2 kW (V24)
Izkoristek pri nazivni moči	95 %
Indeks energetske učinkovitosti (IEU)	134 (V15) / 133 (V20)
Gorivo	Lesni peleti
Prostornina rezervoarja	45 kg
Teža	250 kg
Priporočena minimalna prostornina prostora	15 m³
Premer dimnega izhoda	80 mm
Premer zunanjega dovoda zraka	110 mm (V15) / 130 mm (V20) / 140 mm (V24)
Napajalna napetost	230 V / 50 Hz
Maksimalna absorbirana električna moč	330 W
Maksimalni delovni tlak vode	2,5 bar
Temperatura izhodnih plinov (nazivna)	109 °C (V15) / 122 °C (V20) / 131 °C (V24)
Emisije CO (pri 13% O₂)	100 mg/m³ (nazivno)
Emisije NOx (pri 13% O₂)	99 mg/m³ (nazivno)
Varnostna razdalja zadaj	100 mm (vnetljivi materiali)
Varnostna razdalja ob straneh	200 mm
Varnostna razdalja zgoraj	800 mm
Obodna razdalja spredaj	1500 mm
Glavne komponente	Termostat, vrata, zgorevalna posoda, elektronska kartica, obtočna črpalka, ekspanzijska posoda, ventilatorji
Priporočeno vzdrževanje	Redno čiščenje zgorevalne posode, prostora za pepel in dimnega kanala

Pogosto zastavljena vprašanja - Hydro Pellet Palazzetti

Kakšno gorivo uporabiti za peč Hydro Pellet ?

Uporabljajte izključno kakovostne lesne pelete, v skladu s standardom ENplus ali DINplus. Premer mora biti 6 mm, dolžina pa med 20 in 30 mm.

Kakšne so minimalne varnostne razdalje, ki jih je treba upoštevati ?

Upoštevajte naslednje razdalje od vnetljivih materialov: zadaj 100 mm, stranice 200 mm, zgoraj 800 mm, spredaj 1500 mm. Za vzdrževalne razdalje si oglejte navodila.

Kako prižgati peč Hydro Pellet ?

Prepričajte se, da je rezervoar poln in električni napajalnik priključen. Pritisnite stikalo za vklop (oznaka 10). Elektronska kartica poskrbi za samodejni vžig preko sistema za polnjenje in zgorevalne posode.

Kaj storiti, če se peč ne prižge ?

Preverite električno napajanje in rezervoar peletov. Če zaslon prikazuje kodo napake, si oglejte navodila. Termostat peletov z ročnim ponastavitvijo (oznaka 1) lahko po pregrevanju zahteva ponastavitev.

Kako redno čistiti peč ?

Redno praznite prostor za pepel (oznaka 6). Očistite zgorevalno posodo (oznaka 7) ostankov zgorevanja. Enkrat letno naj strokovnjak očisti dimni kanal.

Kakšna je prostornina rezervoarja in avtonomija ?

Rezervoar ima prostornino 45 kg peletov. Pri nazivni moči se avtonomija giblje od 15 do 30 ur, odvisno od izbrane moči.

Ali lahko peč priključim na centralni ogrevalni sistem ?

Da, model Hydro Pellet je hidravlična peč. Priključi se na centralni ogrevalni sistem preko dovodnih in povratnih cevi (oznaki 4 in 6). Maksimalni delovni tlak je 2,5 bar.

Kakšne so kontrolne luči ali varnostna opozorila ?

Naprava je opremljena s termostatom peletov z ročno ponastavitvijo, mikro stikalom vrat (oznaka 9) in senzorjem nivoja peletov (oznaka 2). V primeru nepravilnosti elektronska kartica prekine dovod.

Kako uravnavati temperaturo vode ?

Uporabite termostat vode (oznaka 12) in pripadajočo sondo za nastavitev želene temperature. Elektronska kartica prilagaja zgorevanje za vzdrževanje nastavljene vrednosti.

Kje najti nadomestne dele ?

Obrnite se na svojega pooblaščenega prodajalca Palazzetti. Na voljo so običajni deli (vrata, zgorevalna posoda, ventilatorji, elektronska kartica). Vedno uporabljajte originalne dele za zagotovitev varnosti in zmogljivosti.

NAVODILA ZA UPORABO Hydro Pellet Palazzetti

Da bi kar najbolje izkoristili svoj izdelek, vas vabimo, da natančno upoštevate, kar je opisano v tem priročniku.

Geachte klant,

1.1 Glavni sestavni deli....46
1.2 Mere 48
1.3 Tehnične lastnosti 49
1.3.1 Najmanjše varnostne razdalje 50
1.3.2 Najmanjše razdalje za pravilno vzdrževanje in upravljanje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 SEZNANITE SE Z IZDELKOM

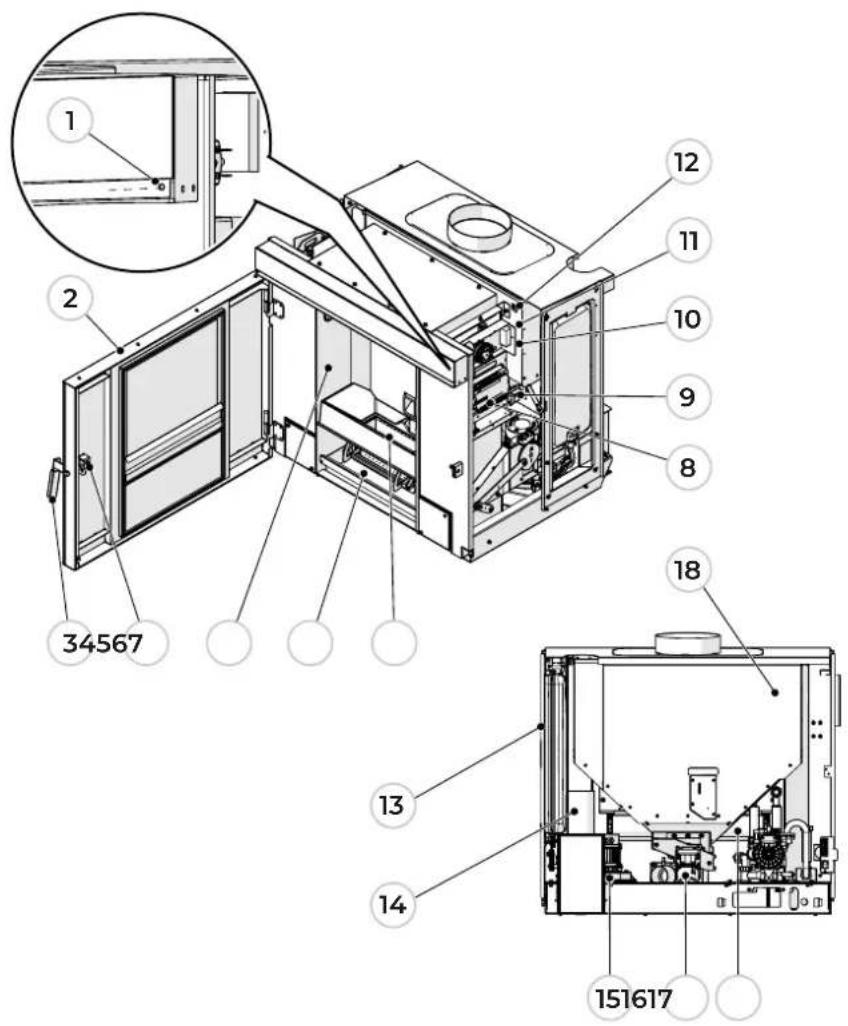

1.1 Glavni sestavni deli

1 Termostat za pelete z ročno ponastavitvijo
2 Vrata
3 Ročaj za odpiranje
4 Zapiralna kljuka
5 Zgorevalna komora
6 Prostor za pepel
7 Žerjavnica
8 Elektronska plošča
9 Mikro stikalo

10 Stikalo za vklop
11 Električna vtičnica
12 Termostat za vodo
13 Ekspanzijska posoda
14 Odvodna cev dimnih plinov
15 Ventilator za dimne pline
16 Sistem za nalaganje
17 Sobni ventilator
18 Zalogovnik peletov

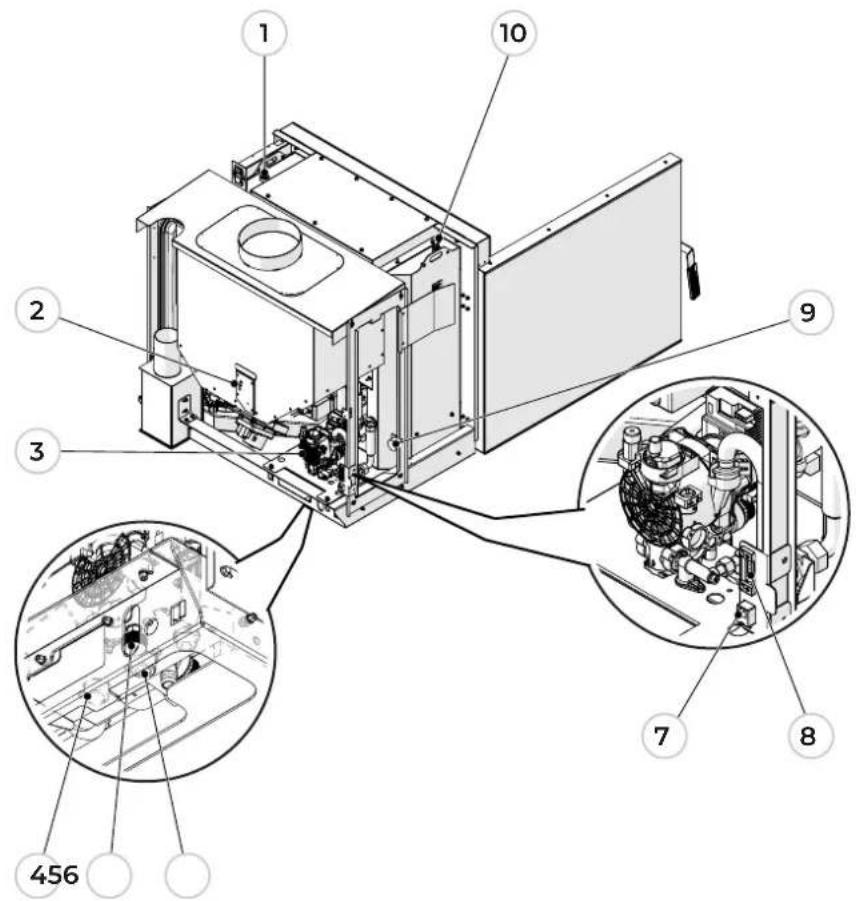

1 Tulka za tipalo termostata za vodo
2 Senzor nivoja peletov
3 Obtočna črpalka
4 Dovodna cev sistema
5 Polnilno/izpustni ventil
6 Povratna cev sistema
7 Priključek RJII
8 Terminalski blok
9 Manometer
10 Odzračevalni ventil

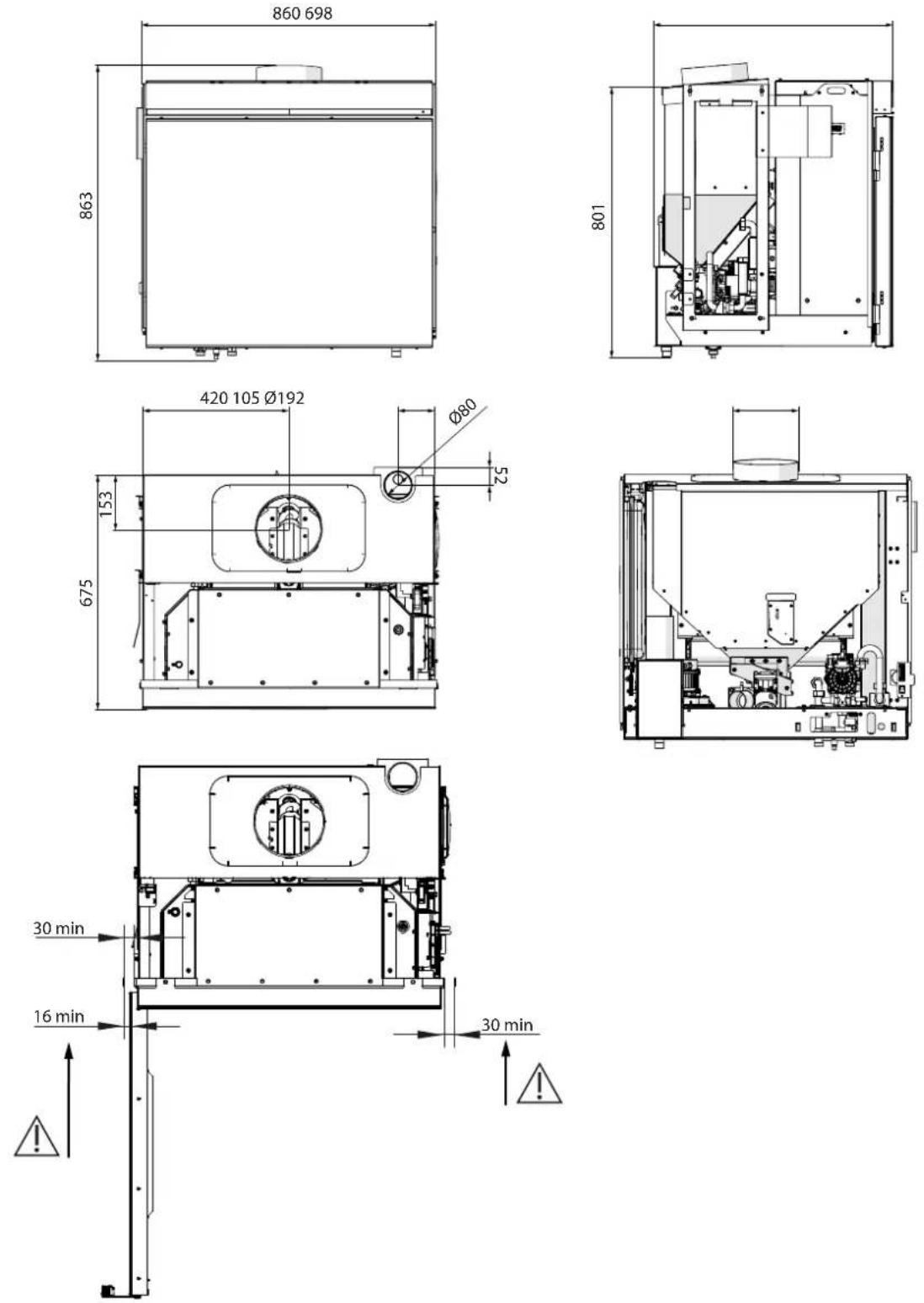

1.2 Mere

Slika 3

Pri namestitvi poskrbite, da je zagotovljenega dovolj prostora za izvlek naprave in da se vrata lahko neovirano odpirajo.

1.3 Tehnične lastnosti

Par. Opis UM			INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
P_nom	Nazivna toplotna moč	kW	15.2	20.4	23.8
P_SInom	Nazivna toplotna moč za ogrevanje prostora	kW	1	1.4	1.6
P_Whom	Nazivna toplotna moč za vodo	kW	14.2	19	22.2
P_part	Izhodna toplotna moč pri delni obremenitvi	kW		6.7
P_SHpart	Toplotna moč za ogrevanje prostora pri delni obremenitvi	kW		1.3
P_Wpart	Toplotna moč za vodo pri delni obremenitvi	kW		5.4
_nom	Učinkovitost naprave pri nazivni toplotni moči	%	95		94
_part	Učinkovitost naprave pri izhodni toplotni moči pri delni obremenitvi	%		95
_s	Sezonska učinkovitost naprave pri nazivni toplotni moči	%	91.7		90.8
EEI	Indeks energetske učinkovitosti, izražen kot celo število		134		133
CO_nom (13% O_2)	Emisije CO pri 13 % kisika pri nazivni toplotni moči	mg/m3		100
CO_part (13% O_2)	Emisije CO pri 13% kisika pri delni toplotni moči	mg/m3		299
NO_xnom (13% O_2)	Emisije NOx pri 13 % kisika pri nazivni toplotni moči	mg/m3		99
NO_xpart (13% O_2)	Emisije NOx pri 13% kisika pri delni toplotni moči	mg/m3		57
OCG_nom (13% O_2)	Emisije ogljikovodikov pri 13 % kisika pri nazivni toplotni moči	mg/m3		1
OCG_part (13% O_2)	Emisije ogljikovodikov pri 13 % kisika pri delni toplotni moči	mg/m3		9
PM_nom (13% O_2)	Emisije delcev pri 13 % kisika pri izhodni toplotni moči	mg/m3	5		15
PM_part (13% O_2)	Emisije delcev pri 13% kisika pri delni toplotni moči	mg/m3		14
p_nom	Vlek dimnih plinov pri nazivni toplotni moči	Pa		12
p_part	Vlek dimnih plinov pri delni toplotni moči	Pa		10
p_W	Najvišji dovoljen delovni tlak vode	bar		2.5
el_sia	Poraba pomožne električne energije v stanju pripravljenosti	kW		0.003
el_max	Poraba pomožne električne energije pri nazivni toplotni moči	kW		0.03
el_min	Poraba pomožne električne energije pri delni toplotni moči	kW		0.01
E	Napajalna napetost	V		230
f	Frekvenca napajanja	Hz		50
W_max	Največja vhodna električna moč, celo število	W		330
T_snom	Izhodna temperatura dimnih plinov pri nazivni toplotni moči	°C	109	122	131
T_sport	Izhodna temperatura dimnih plinov pri delni toplotni moči	°C		76
T_class	Razred dimnika v skladu z referenčnim standardom			400
_fg nom	Masni pretok na odvodu dimnih plinov pri nazivni toplotni moči	g/s	11	12.68	13.8
_lg part	Masni pretok na odvodu dimnih plinov pri delni toplotni moči	g/s		7.6
m_chim	Največja dovoljena obremenitev dimnika, ki jo lahko prenese naprava	kg		-
	CO_2	%	10.3	11.9	13
	Največji dovoljeni vlek dimnika	Pa		20
	Najmanjši dovoljeni vlek dimnika	Pa		6
	Najmanjsi vlek za velikost dimnika	Pa		0.0
	Teža	kg		250
	Prostornina zalogovnika za gorivo	kg		45
	Kotel, primeren za prostore, enake ali večje od	m3		15
	Premer izhoda dimnih plinov	mm		80
	Gorivo	-		Peleti
	Premer odprtine za zunanji zrak	mm	110	130	140

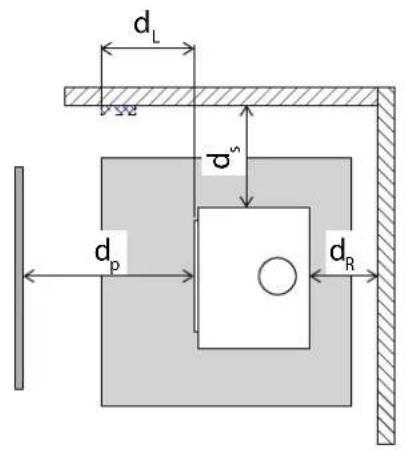

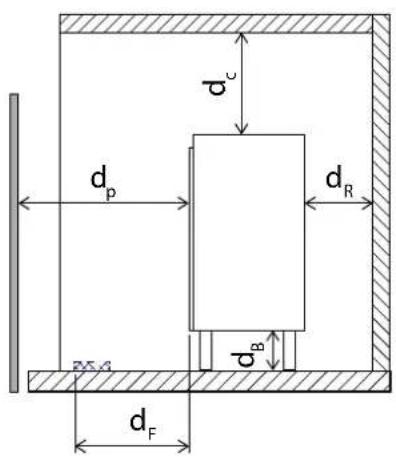

1.3.1 Najmanjše varnostne razdalje

Par. Opis UM		INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
d_R	Najmanjše razdalje od gorljivega materiala na zadnji strani mm 100
d_s	Najmanjše razdalje od gorljivega materiala ob straneh mm 200
d_c	Najmanjše razdalje od gorljivega materiala zgoraj mm 800
d_p	Najmanjše razdalje od gorljivega materiala spredaj mm 800
d_r	Najmanjše obodne razdalje spodaj od gorljivih materialov okoli izdelka	mm 1500
d_L	Najmanjše obodne razdalje spredaj od gorljivih materialov okoli izdelka	mm 1500

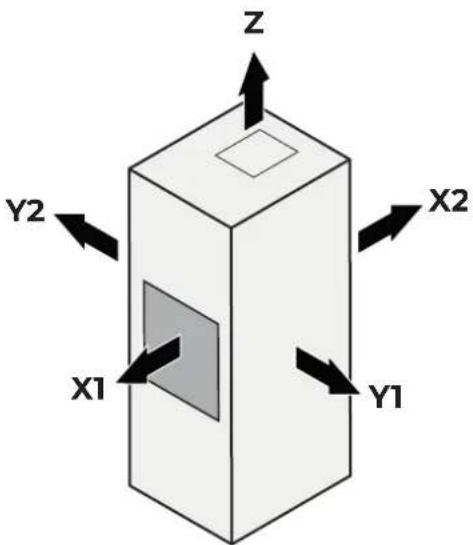

1.3.2 Najmanjše razdalje za pravilno vzdrževanje in upravljanje

Par. Opis UM			INSERIMENTO IDRO V15	INSERIMENTO IDRO V20	INSERIMENTO IDRO V24
X1 Najmanjše razdalje od gorljivega materiala spredaj mm 1000
X2	Najmanjše razdalje od gorljivega materiala na zadnji strani	mm		100
Y1 Najmanjše razdalje od gorljivega materiala ob straneh		mm 1000
Y2	Najmanjše razdalje od gorljivega materiala ob straneh	mm		1000
Z	Najmanjše razdalje od gorljivega materiala zgoraj	mm		750

Slika 5

INDEX

Družba Palazzetti si pridržuje pravico, da kadarkoli in brez predhodnega obvestila spremeni svoje izdelke, z namenom izboljšanja brez negativnega vpliva na osnovne značilnosti.
