NAVODILA ZA UPORABO Ecopalex GTM 70S Palazzetti

Najprej bi se vam radi zahvalili za prednost, ki ste nam jo dali z nakupom našega izdelka in vam Čestitamo za vašo izbiro.

Da bi kar njabolje izkoristili svoj izdelek, vas vabimo, da natančno upostevate, kar je opisano v tem priročniku.

INDICE

1 CONOSCERE IL PRODOTTO 4

1 Odvod dimnih plinov
2 Dovod zgorevalnega zraka
3 Steklo vrat
4 Hladen ročaj za odpiranje vrat
5 Predal za pepel
6 Rešetka kurišča

7 Nastavitev zgorevalnega zraka
8 Pripravljeno za speljavo zraka
9 Nastavitev zraka za cischenje stekla
10 Vrata
11 Zapiralna kljuka
12 Pripravljeno za sobni ventilator

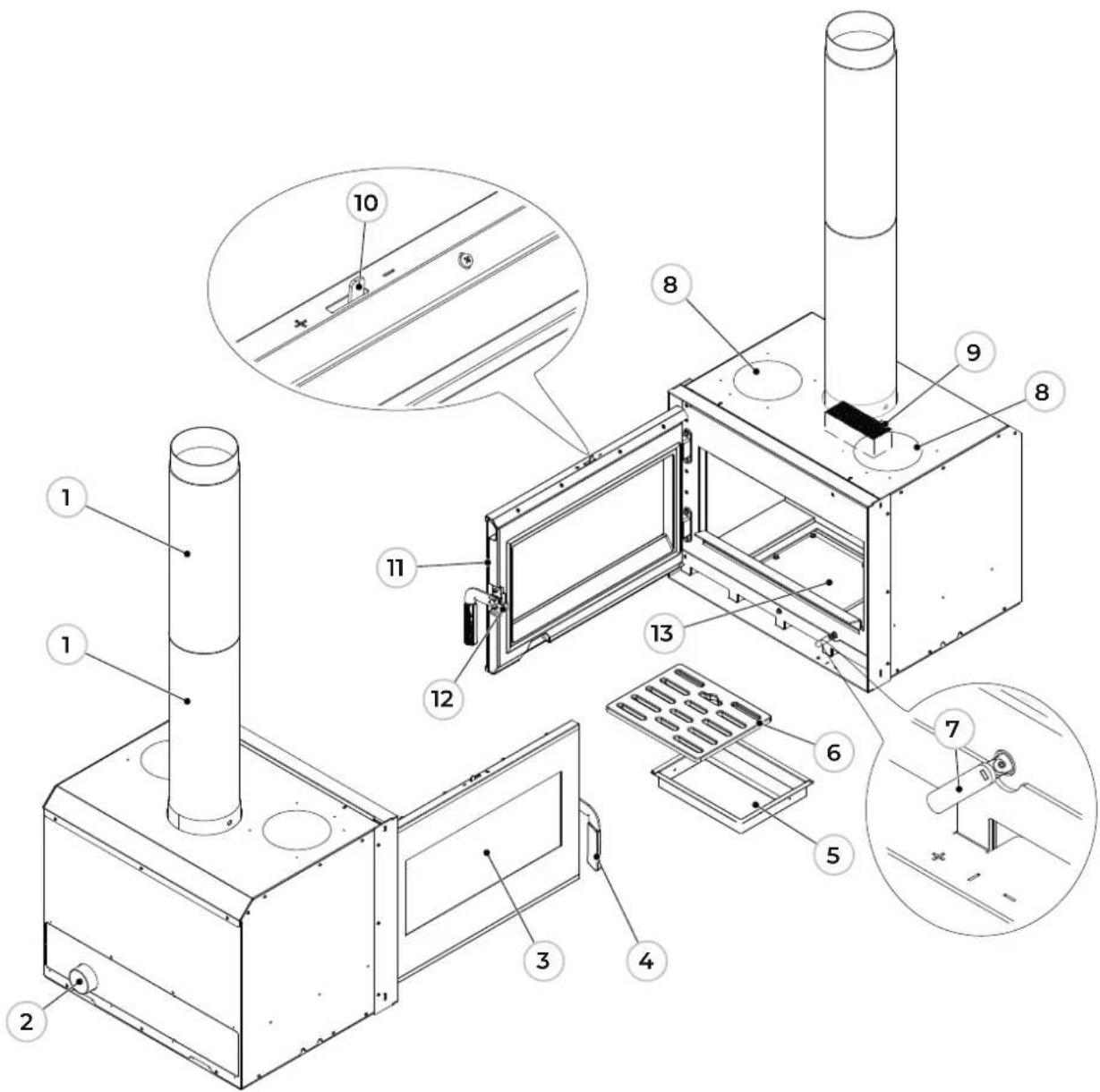

1.1.2 GTM-70 SP

Slika 2

1 Odvod dimnih plinov
2 Dovod zgorevalnega zraka
3 Steklo vrat
4 Hladen ročaj za odpiranje vrat
5 Predal za pepel
6 Rešetka kurišča
7 Nastavitev zgorevalnega zraka

8 Pripravljeno za speljavo zraka
9 Katalizator
10 Nastavitev zraka za cischenje stekla
11 Vrata
12 Zapiralna kljuka
13 Pripravljeno za sobni ventilator

1.2 Montaža katalizatorja

1.2.1 GTM-70 SP

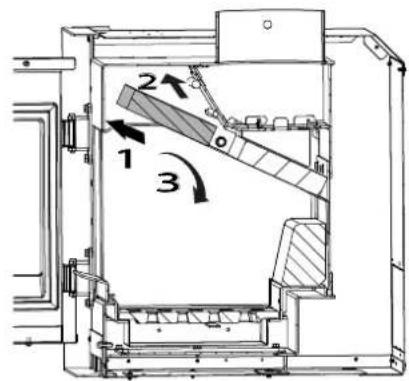

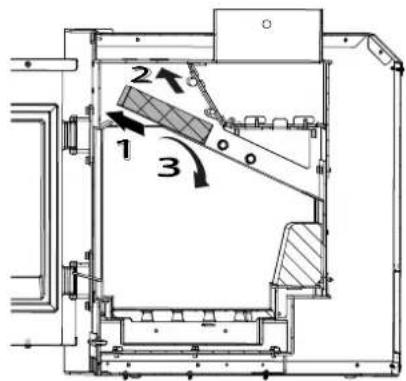

Demontaža deflektorja dima

Postopoma odstranite vse elemente deflektorja dima in ga premaknite naprej preko tocke pritrditve, označene z vijakom.

Nato ga premaknite bočno protieni od stranic in ga v tem položaju spušćajte navzdol do točke, ko ga lahko popolnama izvleči skozi odprtino vratc.

Slika 3

Slika 4

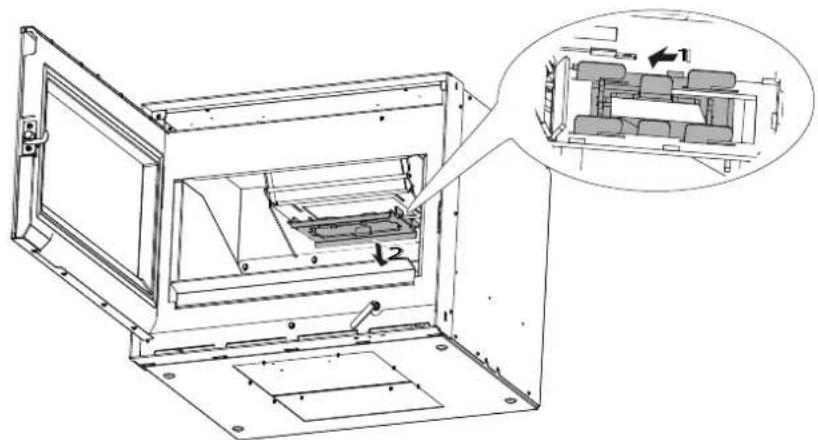

Demontaža nosilca katalizatorja

Slika 5

Montaža katalizatorja

Katalizator (A) usmerite tak, da so luknje obrnjene navzgor, in ga namestite med lopatice nosilca (B), da se zaskovi.

Slika 6

Celoten nosilec katalizatorja ponovno vstavite v napravo.

1.3 Mere

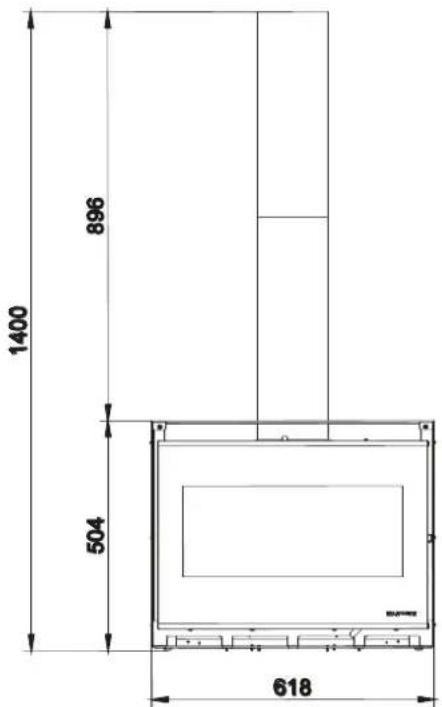

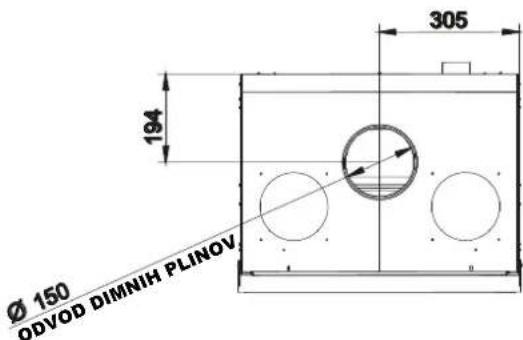

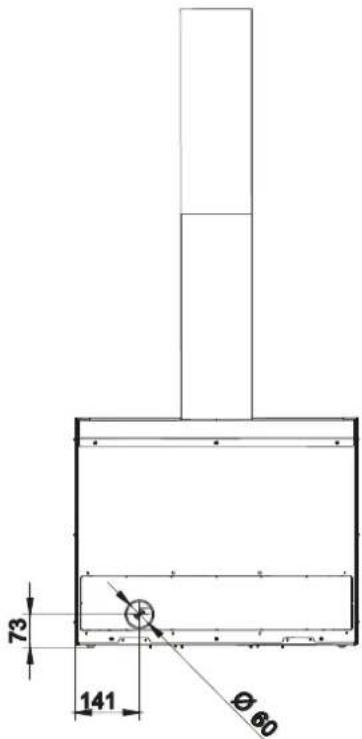

1.3.1 GTM-70 S

Sika 7

60 dovod zgorevalnegazraka
0 150 odvod dimnih plinov
(*) viśina se spreminja glide na nastavljive noge
Mere v mm

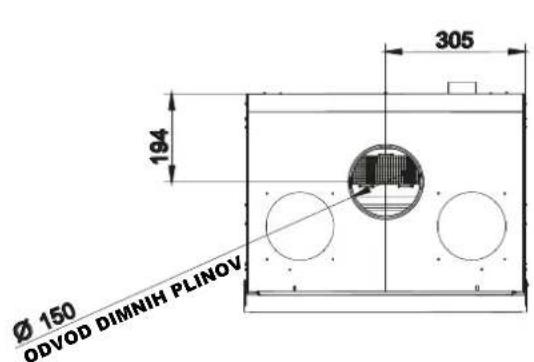

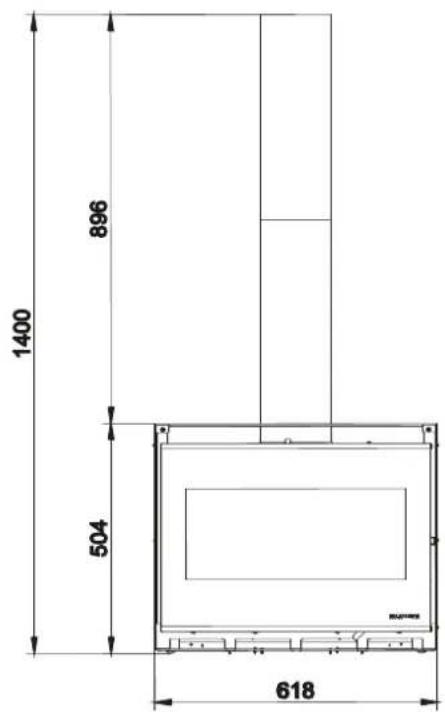

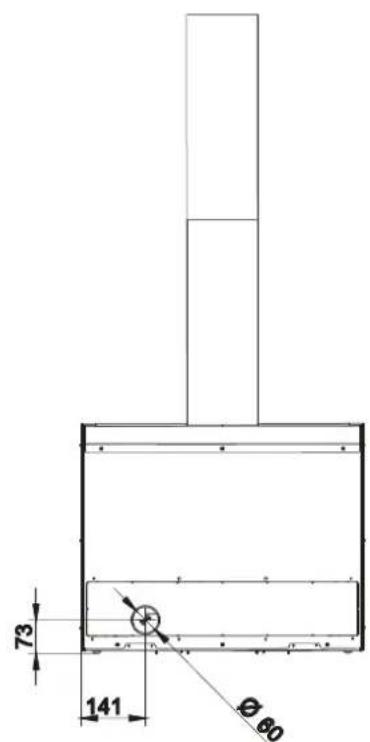

1.3.2 GTM-70 SP

Slika 8

60 dovod zgorevalnegazraka
0 150 odvod dimnih plinov

(*) visina se spreminja glede na nastavljive noge

Mere v mm

1.4 Tehnicne lastnosti

Modeli GTM-70 S - GTM-70 SP

Par. Opis UM GTM70S GTM70SP

Pnom	Nazivna toplotna moč	kW	9.7	9.4
Ppart	Izhodna toplotna moč pri delni obretenitvi	kW	-	5.4
ηnom	Učinkovitost naprave pri nazivni toplotni moči	%	87
ηpart	Učinkovitost naprave pri izhodni toplotni moči pri delni obretenitvi	%	-	87
ηs	Sezonska učinkovitost naprave pri nazivni toplotni moči	%	77
EEI	Indeks energetske učinkovitosti, izražen kot celo število		116
COnom (13% O2)	Emisije CO pri 13% kisika pri nazivni toplotni moči	mg/m3	640	500
COpart (13% O2)	Emisije CO pri 13% kisika pri delni toplotni moči	mg/m3	-	600
NOxnom (13% O2)	Emisije NOx pri 13% kisika pri nazivni toplotni moči	mg/m3	90	96
NOxpart (13% O2)	Emisije NOx pri 13% kisika pri delni toplotni moči	mg/m3	-	115
OCGnom (13% O2)	Emisije ogljikovodikov pri 13% kisika pri nazivni toplotni moči	mg/m3	33	34
OCGpart (13% O2)	Emisije ogljikovodikov pri 13% kisika pri delni toplotni moči	mg/m3	-	90
PMnom (13% O2)	Emisije delcev pri 13% kisika pri izhodni toplotni moči	mg/m3	14	10
PMpart (13% O2)	Emisije delcev pri 13% kisika pri delni toplotni moči	mg/m3	-	30
pnom	Vlek dimnih plinov pri nazivni toplotni moči	Pa	12
pw	Najvisji dovoljen delovni tlak vode	bar	1.5
Tsnom	Izhodna temperatura dimnih plinov pri nazivni toplotni moči	°C	217	227
Tspart	Izhodna temperatura dimnih plinov pri delni toplotni moči	°C	-	184
Tclass	Razred dimnika v skladu z referenčnim standardom		600
φfngnom	Masni pretok na odvodu dimnih plinov pri nazivni toplotni moči	g/s	6.9	6.5
φfngpart	Masni pretok na odvodu dimnih plinov pri delni toplotni moči	g/s	-	4.8
	CO2	% 10.6	10.9
	Največji dovoljeni vlek dimnika	Pa	20
	Najmanjsi dovoljeni vlek dimnika	Pa	8
	Najmanjsi vlek za velikost dimnika	Pa	0.0
	Teža	kg	102
	Kotel,primeren za prostore, enake ali večje od	m3	54
	Premer izhoda dimnih plinov	mm	150
	Corivo	-	Polena
	Premer odprtine za zunanji zrak	mm	110

PALAZZETTI

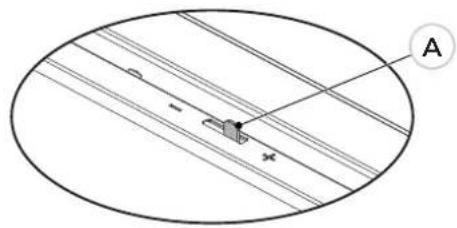

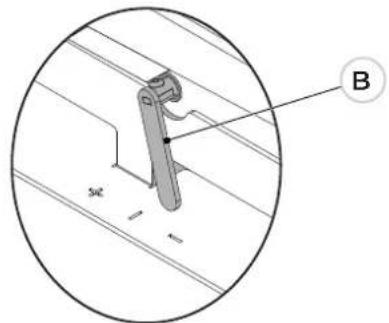

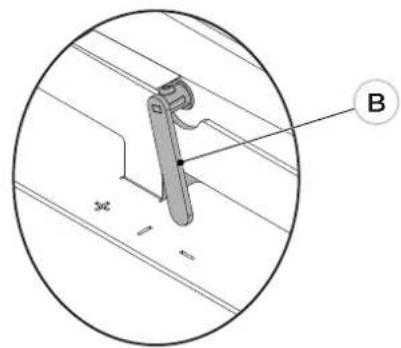

Zmogljivosti za nazivne moci se dosezejo s ciscenjem odprtega stekla 3/4 in zaprim registrom primarnega zraka (Slika 9) ter z lesom namescenim, kot je prikazano na sliki Slika 11.

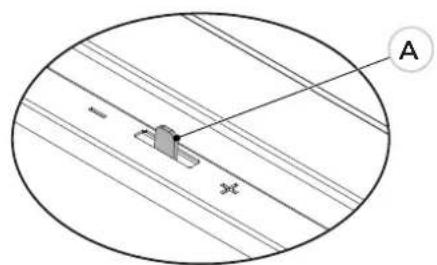

Zmogljivosti pri nizki moci se dosezejo s ciscenjem delno odprtega stekla in zaprtim registrom primarnega zraka (Slika 10) ter lesom namescenim, kot je prikazano na sliki Slika 12.

Slika 10

Slika 9

Slika 11 Slika 12

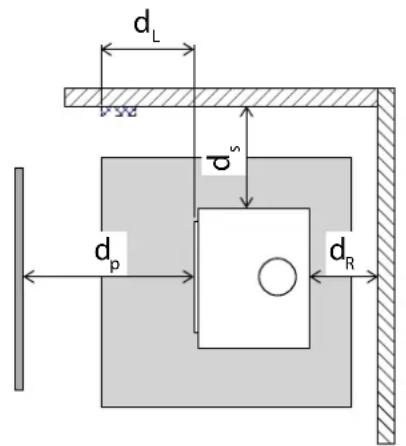

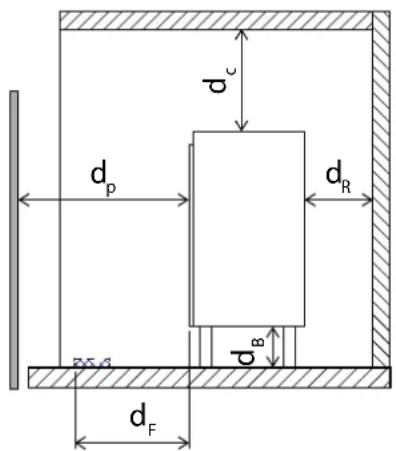

1.4.1 Najmanjse varnostne razdalje

Par.Opis UM GTM70S GTM70SP

\( {\mathrm{d}}_{\mathrm{p}} \)	Najmanjše razdalje od gorljivega materiala na zadnji strani mm 150
\( {\mathrm{d}}_{\mathrm{s}} \)	Najmanjše razdalje od gorljivega materiala ob straneh mm 250
\( {\mathrm{d}}_{\mathrm{c}} \)	Najmanjše razdalje od gorljivega materiala zgoraj mm	800
\( {\mathrm{d}}_{\mathrm{p}} \)	Najmanjše razdalje od gorljivega materiala sprejad	mm	1200
\( {\mathrm{d}}_{\mathrm{F}} \)	Najmanjše obodne razdalje spodaj od gorljivih materialov okoli izdelka	mm	700
\( {\mathrm{d}}_{\mathrm{L}} \)	Najmanjše obodne razdalje sprejad od gorljivih materialov okoli izdelka	mm	450
\( {\mathrm{d}}_{\text{non }} \)	Najmanjše razdalje od negorljivih sten	mm 150
