NAVODILA ZA UPORABO Elsa air Palazzetti
Da bi kar najbolje izkoristili svoj izdelek, vas vabimo, da natančno upoštevate, kar je opisano v tem priročniku.
INDICE
1 CONOSCERE IL PRODOTTO 4
1.1 Componenti principali....4
1.1.1 GTM-70 S 4
1.1.2 GTM-70 SP 5
1.4 Tehnične lastnosti 63
1.4.1 Najmanjše varnostne razdalje....65
1 SEZNANITE SE Z IZDELKOM
1.1 Glavni sestavni deli

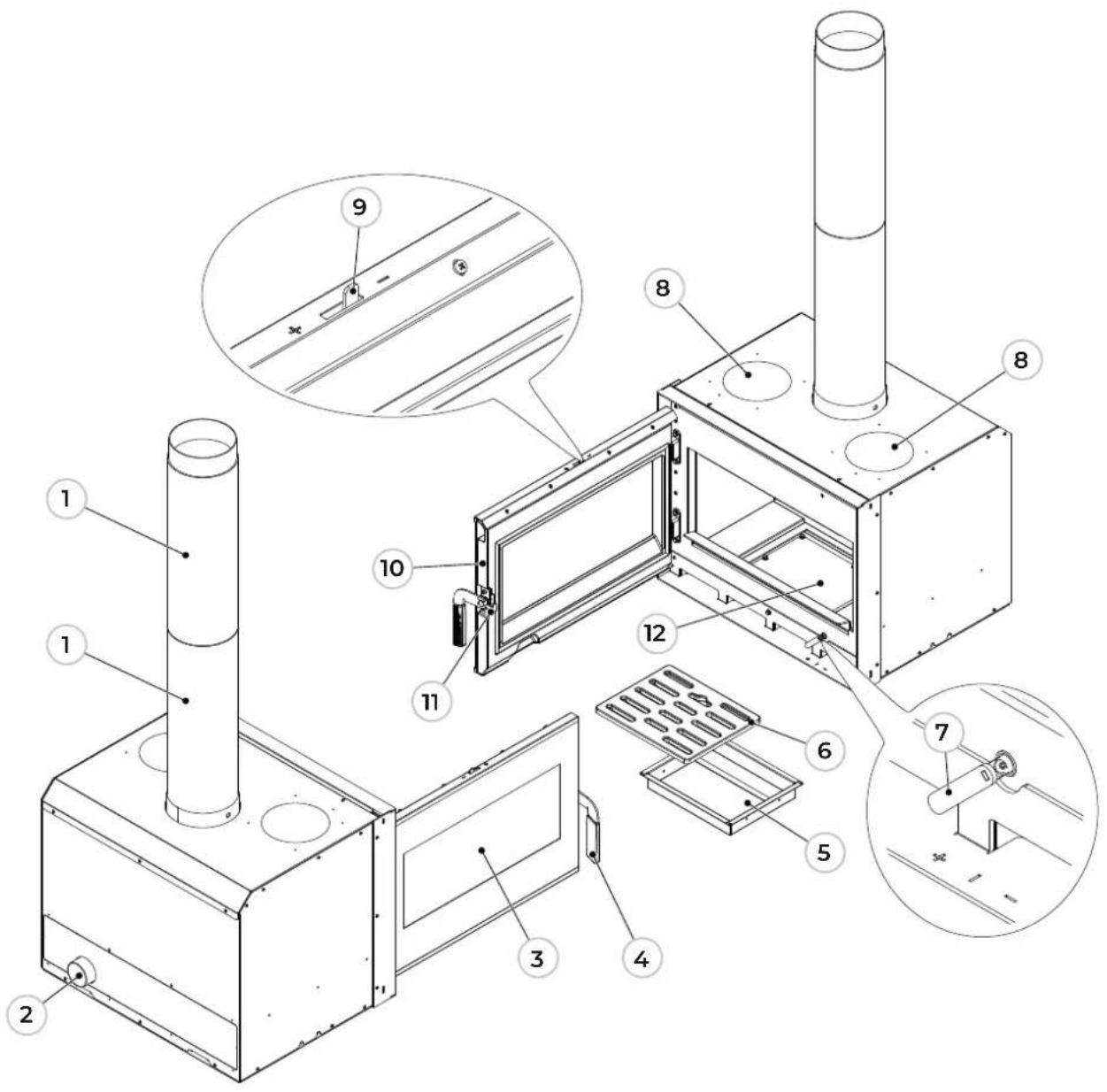

1.1.1 GTM-70 S
1 Odvod dimnih plinov
2 Dovod zgorevalnega zraka
3 Steklo vrat
4 Hladen ročaj za odpiranje vrat
5 Predal za pepel
6 Rešetka kurišča
7 Nastavitev zgorevalnega zraka
8 Pripravljeno za speljavo zraka
9 Nastavitev zraka za čiščenje stekla
10 Vrata
11 Zapiralna kljuka
12 Pripravljeno za sobni ventilator

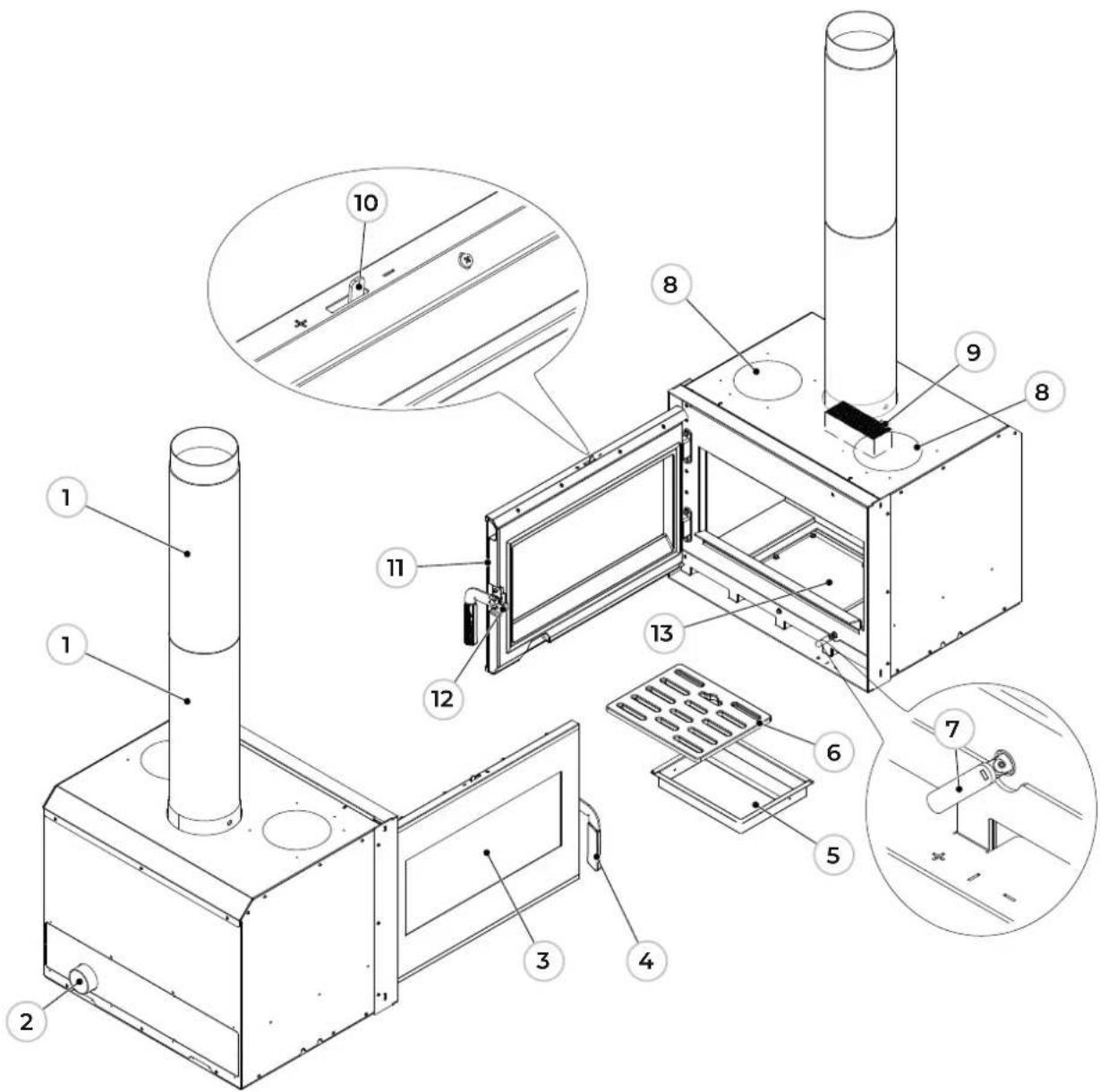

1.1.2 GTM-70 SP
1 Odvod dimnih plinov
2 Dovod zgorevalnega zraka
3 Steklo vrat
4 Hladen ročaj za odpiranje vrat
5 Predal za pepel
6 Rešetka kurišča
7 Nastavitev zgorevalnega zraka
8 Pripravljeno za speljavo zraka
9 Katalizator
10 Nastavitev zraka za čiščenje stekla
11 Vrata
12 Zapiralna kljuka
13 Pripravljeno za sobni ventilator
1.2 Montaža katalizatorja
1.2.1 GTM-70 SP

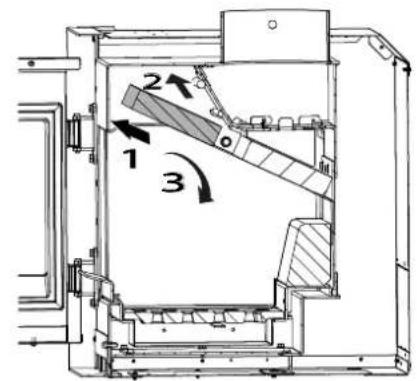

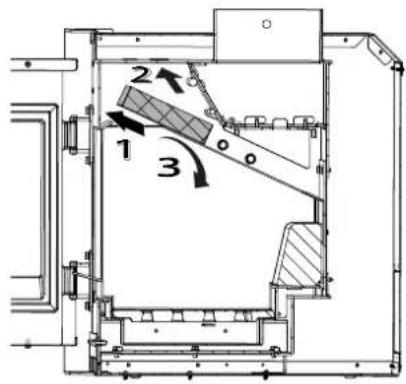

Demontaža deflektorja dima
Postopoma odstranite vse elemente deflektorja dima in ga premaknite naprej preko točke pritrditve, označene z vijakom.
Nato ga premaknite bočno proti eni od stranic in ga v tem položaju spuščajte navzdol do točke, ko ga lahko popolnoma izvleči skozi odprtino vratc.


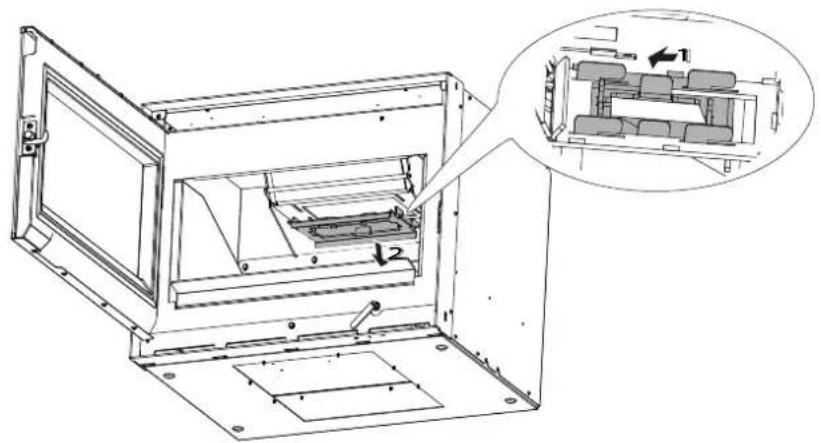

Demontaža nosilca katalizatorja
∅ 60 dovod zgorevalnega zraka
∅ 150 odvod dimnih plinov
(*) višina se spreminja glede na nastavljive noge
Mere v mm

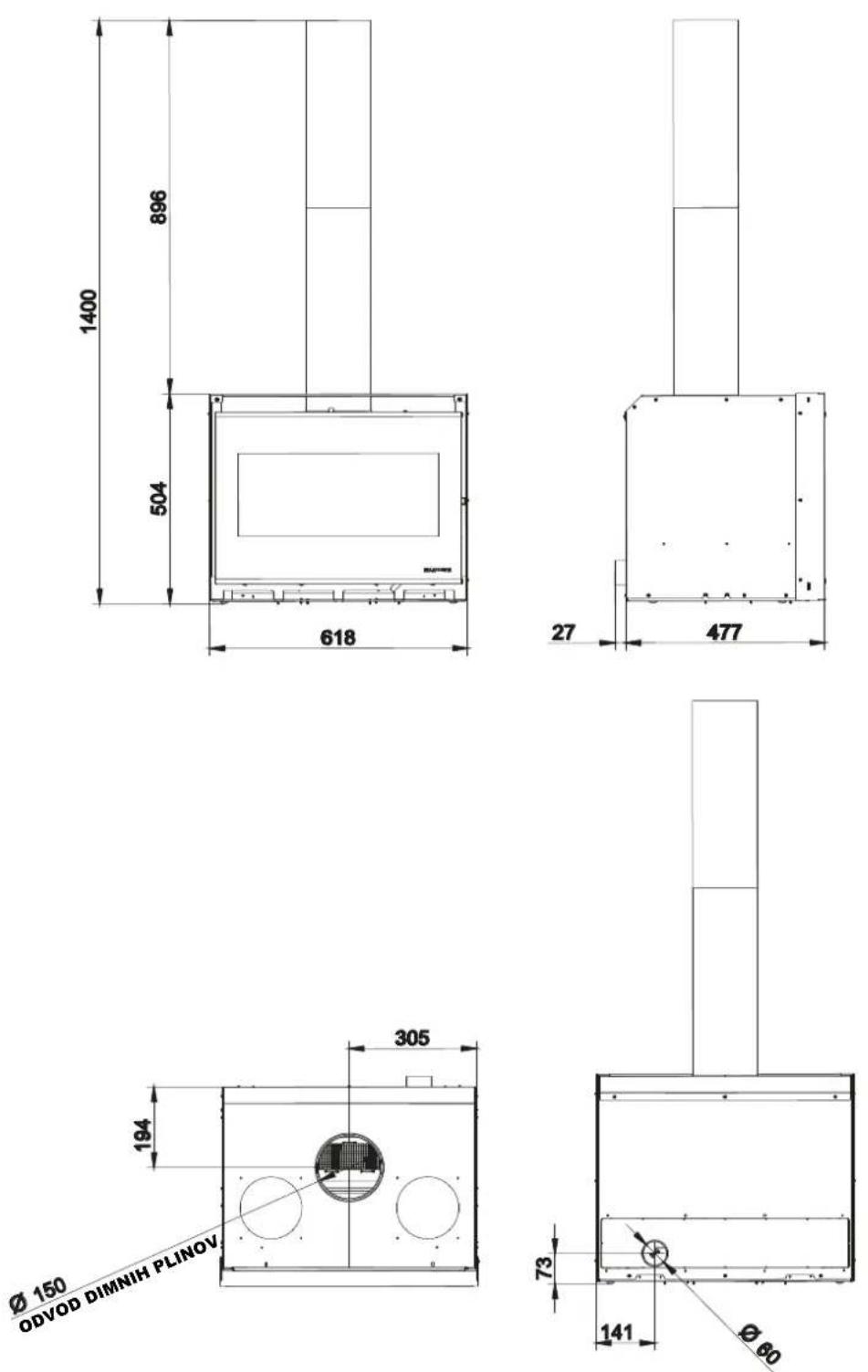

1.3.2 GTM-70 SP
Slika 8
∅ 60 dovod zgorevalnega zraka
∅ 150 odvod dimnih plinov
(*) višina se spreminja glede na nastavljive noge
Mere v mm
1.4 Tehnične lastnosti
Modeli GTM-70 S - GTM-70 SP
Par. Opis UM GTM70S GTM70SP
| P_nom | Nazivna toplotna moč | kW | 9.7 | 9.4 | |
| P_part | Izhodna toplotna moč pri delni obremenitvi | kW | - | 5.4 | |
| _nom | Učinkovitost naprave pri nazivni toplotni moči | % | 87 | ||
| _part | Učinkovitost naprave pri izhodni toplotni moči pri delni obremenitvi | % | - | 87 | |
| _s | Sezonska učinkovitost naprave pri nazivni toplotni moči | % | 77 | ||
| EEI | Indeks energetske učinkovitosti, izražen kot celo število | 116 | |||
| CO_nom (13% O_2 ) | Emisije CO pri 13 % kisika pri nazivni toplotni moči | mg/m3 | 640 | 500 | |
| CO_part (13% O_2 ) | Emisije CO pri 13% kisika pri delni toplotni moči | mg/m3 | - | 600 | |
| NO_xnom (13% O_2 ) | Emisije NOx pri 13 % kisika pri nazivni toplotni moči | mg/m3 | 90 | 96 | |
| NO_xpart (13% O_2 ) | Emisije NOx pri 13% kisika pri delni toplotni moči | mg/m3 | - | 115 | |
| OCG_nom (13% O_2 ) | Emisije ogljikovodikov pri 13 % kisika pri nazivni toplotni moči | mg/m3 | 33 | 34 | |
| OCG_part (13% O_2 ) | Emisije ogljikovodikov pri 13 % kisika pri delni toplotni moči | mg/m3 | - | 90 | |
| PM_nom (13% O_2 ) | Emisije delcev pri 13 % kisika pri izhodni toplotni moči | mg/m3 | 14 | 10 | |
| PM_part (13% O_2 ) | Emisije delcev pri 13% kisika pri delni toplotni moči | mg/m3 | - | 30 | |
| p_nom | Vlek dimnih plinov pri nazivni toplotni moči | Pa | 12 | ||
| p_w | Najvišji dovoljen delovni tlak vode | bar | 1.5 | ||
| T_snom | Izhodna temperatura dimnih plinov pri nazivni toplotni moči | °C | 217 | 227 | |
| T_spart | Izhodna temperatura dimnih plinov pri delni toplotni moči | °C | - | 184 | |
| T_class | Razred dimnika v skladu z referenčnim standardom | 600 | |||
| _fg nom | Masni pretok na odvodu dimnih plinov pri nazivni toplotni moči | g/s | 6.9 | 6.5 | |
| _fg part | Masni pretok na odvodu dimnih plinov pri delni toplotni moči | g/s | - | 4.8 | |
| CO_2 | % 10.6 | 10.9 | |||
| Največji dovoljeni vlek dimnika | Pa | 20 | |||
| Najmanjši dovoljeni vlek dimnika | Pa | 8 | |||
| Najmanjsi vlek za velikost dimnika | Pa | 0.0 | |||
| Teža | kg | 102 | |||
| Kotel, primeren za prostore, enake ali večje od | m3 | 54 | |||
| Premer izhoda dimnih plinov | mm | 150 | |||
| Corivo | - | Polena | |||
| Premer odprtine za zunanji zrak | mm | 110 |
PALAZZETTI

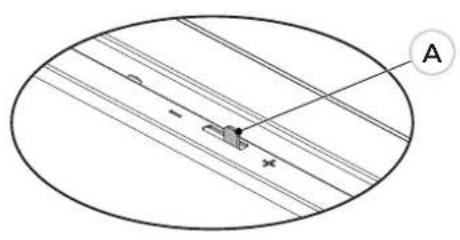

Zmogljivosti za nazivne moči se dosežejo s čiščenjem odprtega stekla 3/4 in zaprtim registrom primarnega zraka (Slika 9) ter z le-som nameščenim, kot je prikazano na sliki Slika 11. Zmogljivosti pri nizki moči se dosežejo s čiščenjem delno odprtega stekla in zaprtim registrom primarnega zraka (Slika 10) ter z lesom nameščenim, kot je prikazano na sliki Slika 12.

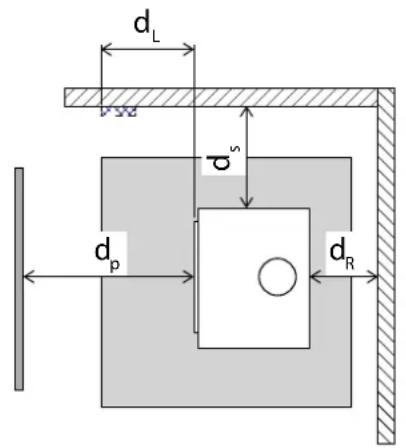

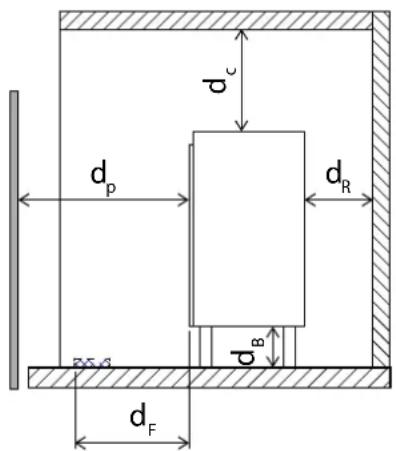

1.4.1 Najmanjše varnostne razdalje
Par. Opis UM GTM70S GTM70SP
| d_p | Najmanjše razdalje od gorljivega materiala na zadnji strani mm 150 | ||
| d_s | Najmanjše razdalje od gorljivega materiala ob straneh mm 250 | ||
| d_c | Najmanjše razdalje od gorljivega materiala zgoraj mm | 800 | |
| d_p | Najmanjše razdalje od gorljivega materiala spredaj | mm | 1200 |
| d_F | Najmanjše obodne razdalje spodaj od gorljivih materialov okoli izdelka | mm | 700 |
| d_L | Najmanjše obodne razdalje spredaj od gorljivih materialov okoli izdelka | mm | 450 |
| d_non | Najmanjše razdalje od negorljivih sten | mm 150 |
限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围范围限值范围
[Non-Text]
[Non-Text]
Družba Palazzetti si pridržuje pravico, da kadarkoli in brez predhodnega obvestila spremeni svoje izdelke, z namenom izboljšanja brez negativnega vpliva na osnovne značilnosti.
