MODE D'EMPLOI Elsa air Palazzetti
Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.
Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

1.1 Principaux composants.... 31
1.1.1 GTM-70 S .31
1.1.2 GTM-70 SP 32
1.2 Montage du catalyseur 33
1.2.1 GTM-70 SP 33
1.3 Dimensions....34
1.3.1 GTM-70 S 34
1.3.2 GTM-70 SP 35
1.4 Caractéristiques techniques....36
1.4.1 Distances de sécurité minimales....38
1.1 Principaux composants

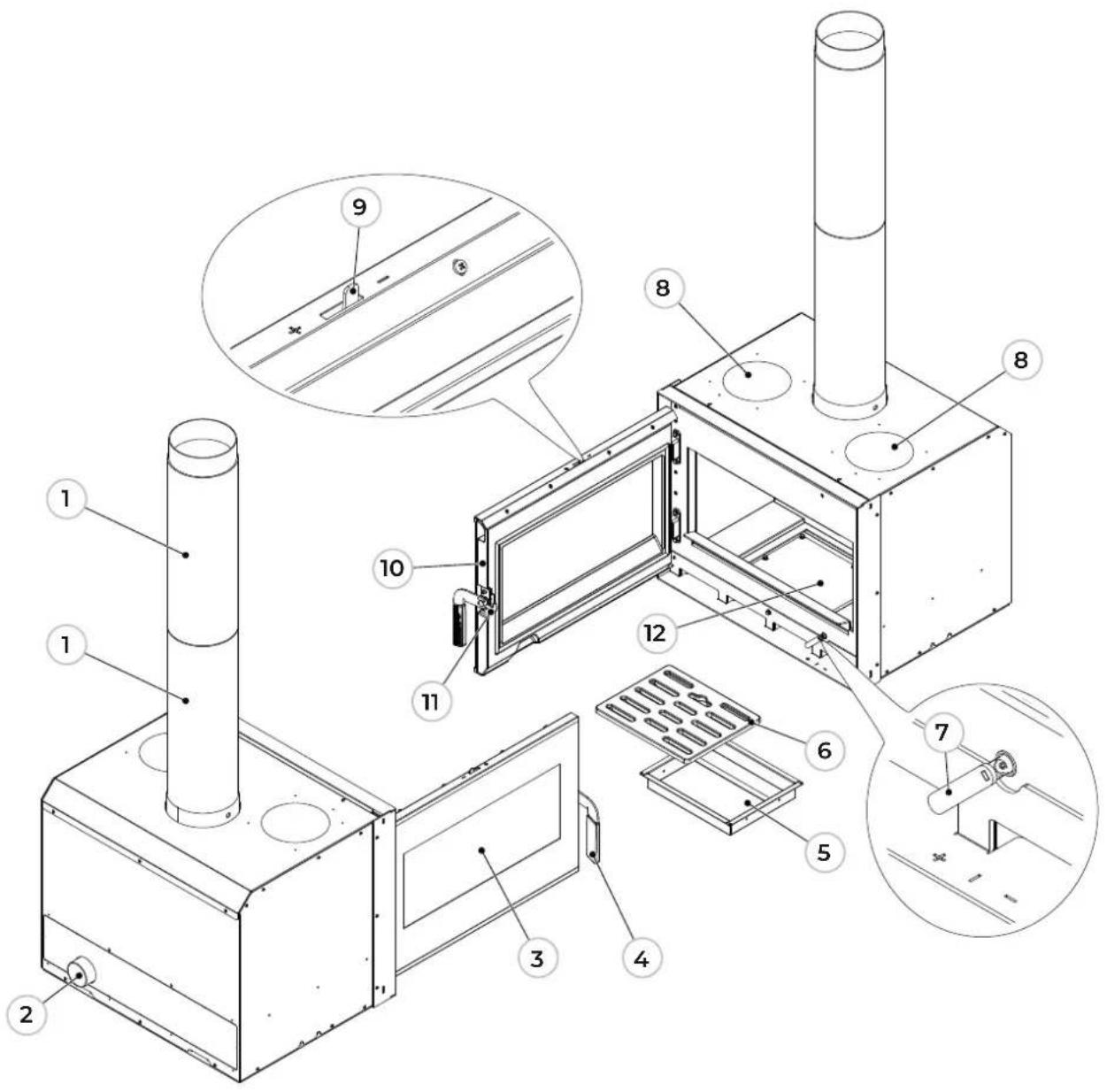

1.1.1 GTM-70 S

1 Sortie des fumées
2 Entrée de l'air comburant
3 Vitre de la porte
4 Poignée main froide
5 Tiroir à cendres
6 Grille du foyer
7 Réglage de l'air comburant
8 Préparation pour canalisation de l'air
9 Réglage de l'air de nettoyage de la vitre
10 Porte
11 Crochet de fermeture
12 Préparation pour ventilateur ambiant

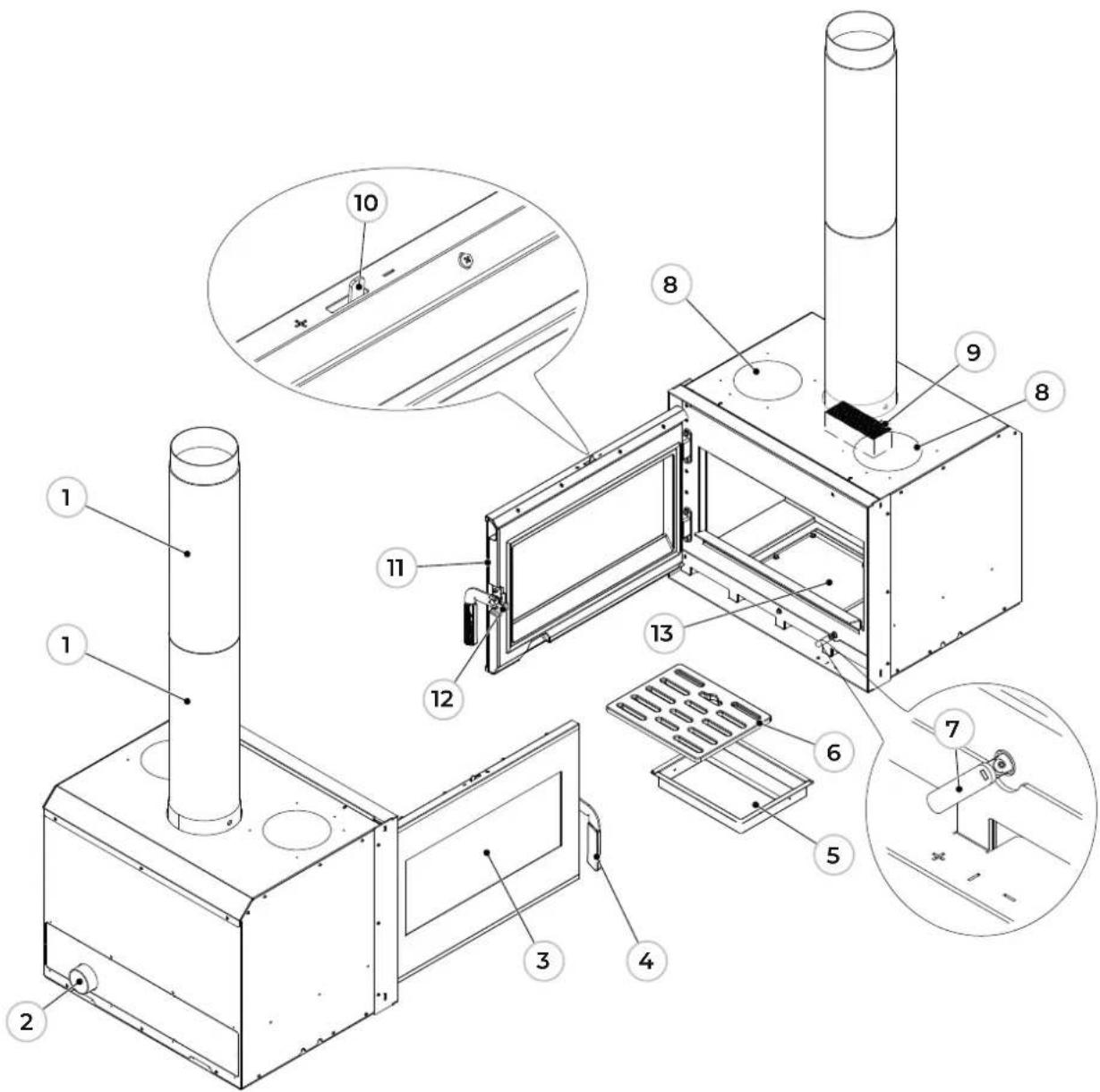

1.1.2 GTM-70 SP

1 Sortie des fumées
2 Entrée de l'air comburant
3 Vitre de la porte
4 Poignée main froide
5 Tiroir à cendres
6 Grille du foyer
7 Réglage de l'air comburant
8 Préparation pour canalisation de l'air
9 Catalyseur
10 Réglage de l'air de nettoyage de la vitre
11 Porte
12 Crochet de fermeture
13 Préparation pour ventilateur ambiant
1.2 Montage du catalyseur
1.2.1 GTM-70 SP

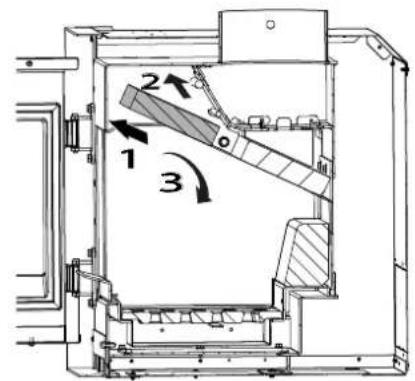

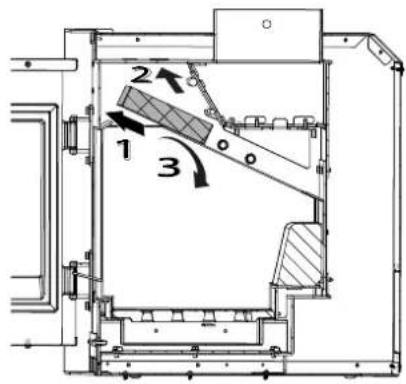

Démontage du déflecteur de fumées
Retirer progressivement chaque élément du déflecteur de fumées, en le déplaçant vers l'avant au-delà du point de fixation représenté par la vis.
Ensuite, le déplacer latéralement vers l'un des côtés et, en gardant cette position, abaisser l'élément jusqu'à ce qu'il soit possible de l'extraire entièrement par l'ouverture de la porte.
Démontage du support du catalyseur

Montage du catalyseur
Orienter le catalyseur (A) avec les orifices vers le haut et le positionner entre les ailettes du support (B) jusqu'à ce qu'il soit bien encastré.
Réinsérer le support avec le catalyseur à l'intérieur de l'appareil.
1.3 Dimensions

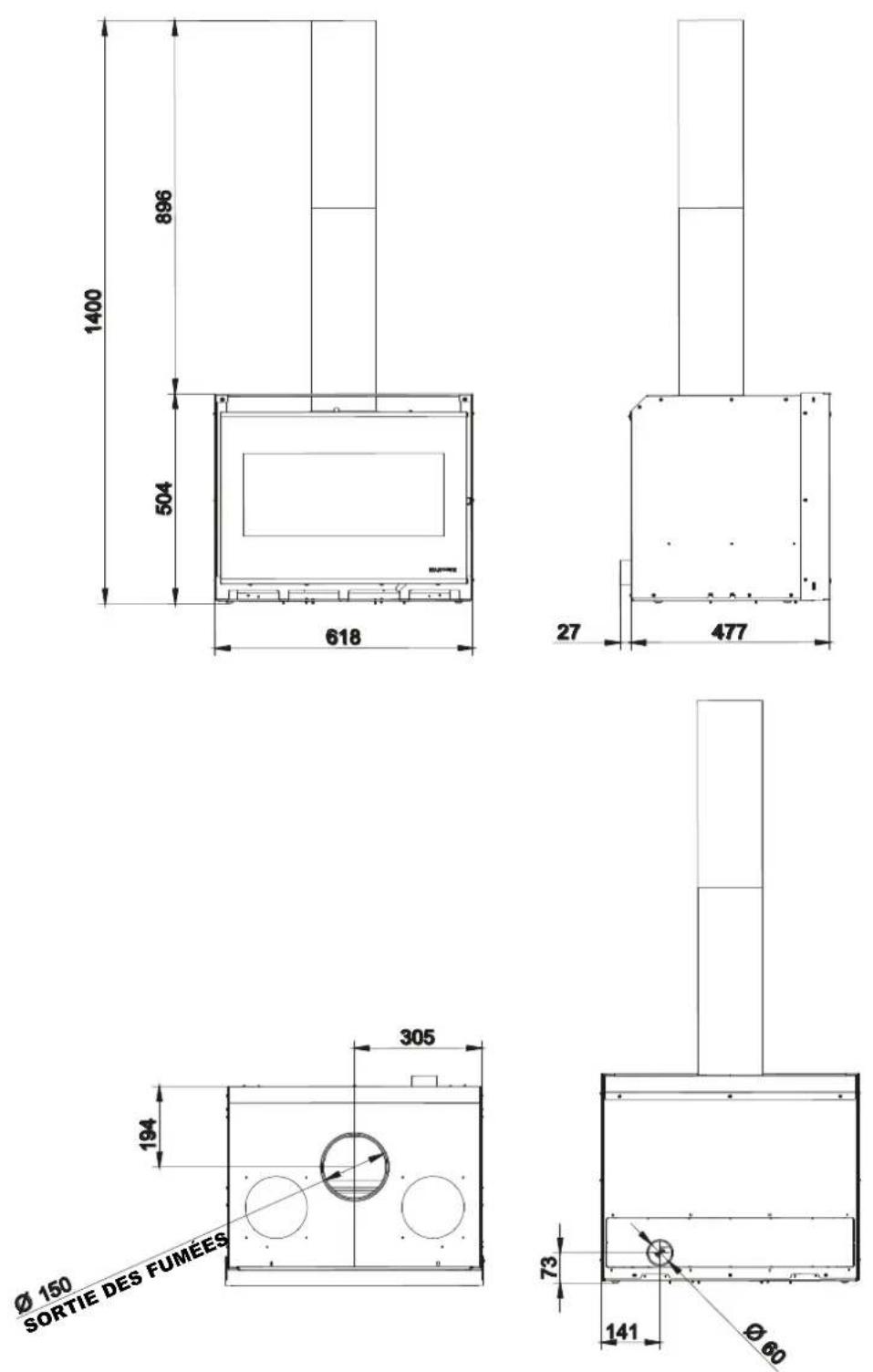

1.3.1 GTM-70 S

Figure 7
∅ 60 entrée de l'air comburant
∅ 150 sortie des fumées
(*) hauteur variable en fonction des pieds
Dimensions en mm
1.3.2 GTM-70 SP

Figure 8
∅ 60 entrée de l'air comburant
∅ 150 sortie des fumées
(*) hauteur variable en fonction des pieds
Dimensions en mm
1.4 Caractéristiques techniques
Modèles GTM-70 S - GTM-70 SP
Par. Description UM GTM70S GTM70SP
| P_nom | Puissance thermique nominale | kW | 9.7 | 9.4 |
| P_part | Puissance thermique à charge partielle | kW | - | 5.4 |
| _nom | Rendement de l'appareil à la puissance thermique nominale % 87 | |||
| _part | Rendement de l'appareil à la puissance thermique à charge partielle | % | - | 87 |
| _s | Rendement saisonnier de l'appareil à la puissance thermique nominale | % | 77 | |
| IEE | Indice d'efficacité énergétique, exprimé sous forme de nombre entier | 116 | ||
| CO_nom (13 % O_2 ) | Émission de CO à 13 % d'oxygène à la puissance thermique nominale | mg/ m^3 | 640 | 500 |
| CO_part (13 % O_2 ) | Émission de CO à 13 % d'oxygène à la puissance thermique partielle | mg/ m^3 | - | 600 |
| NO_xnom (13 % O_2 ) | Émission de NOx à 13 % d'oxygène à la puissance thermique nominale | mg/ m^3 | 90 | 96 |
| NO_xpart (13 % O_2 ) | Émission de NOx à 13 % d'oxygène à la puissance thermique partielle | mg/ m^3 | - | 115 |
| OCG_nom (13 % O_2 ) | Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale | mg/ m^3 | 33 | 34 |
| OCG_part (13 % O_2 ) | Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique partielle | mg/ m^3 | - | 90 |
| PM_nom (13 % O_2 ) | Émission de particules à 13 % d'oxygène à la puissance thermique nominale | mg/ m^3 | 14 | 10 |
| PM_part (13 % O_2 ) | Émission de particules à 13 % d'oxygène à la puissance thermique partielle | mg/ m^3 | - | 30 |
| p_nom | Tirage des fumées à la puissance thermique nominale | Pa | 12 | |
| p_w | Pression maximale de fonctionnement de l'eau admise | bar | 1.5 | |
| T_snom | Température de sortie du gaz d'échappement à la puissance thermique nominale | °C | 217 | 227 |
| T_spart | Température de sortie du gaz d'échappement à la puissance thermique partielle | °C | - 184 | |
| T_class | Classification de la cheminée conformément à la norme de référence | 600 | ||
| _f,g nom | Débit massique du gaz d'échappement à la puissance thermique nominale | g/s | 6.9 6.5 | |
| _f,g part | Débit massique du gaz d'échappement à la puissance thermique partielle | g/s | - | 4.8 |
| CO_2 | % | 10.6 | 10.9 | |
| Tirage maximal autorisé par le conduit de cheminée | Pa | 20 | ||
| Tirage minimal autorisé par le conduit de cheminée | Pa | 8 | ||
| Tirage minimum pour dimensionnement du poêle | Pa | 0.0 | ||
| Poids | kg | 102 | ||
| Poêle adapté pour les pièces d'un volume minimal de | m^3 | 54 | ||
| Diamètre de sortie des fumées | mm | 150 | ||
| Combustible | - | Bois | ||
| Diamètre de la prise d'air extérieure | mm | 110 |

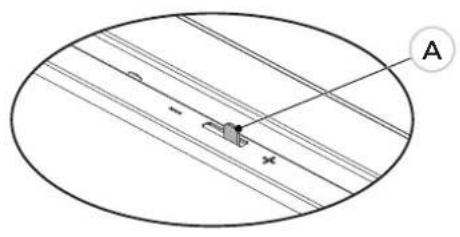

Les performances indiquées pour les puissances nominales sont obtenues avec le registre de nettoyage de la vitre ouvert aux 3/4, le registre d'air primaire en position fermée (Figure 9) et le bois placé comme sur la Figure 11.
Les performances indiquées pour la puissance réduite sont obtenues avec le registre de nettoyage de la vitre à moitié ouvert, le registre d'air primaire en position fermée (Figure 10) et le bois placé comme sur la Figure 12.

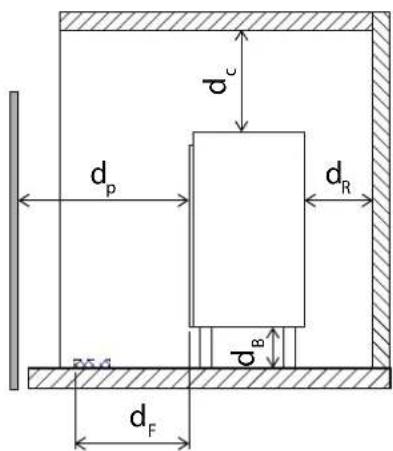

1.4.1 Distances de sécurité minimales
Par. Description UM GTM70S GTM70SP
| d_R | Distances minimales entre l'arrière de l'appareil et les matériaux inflammables | mm 150 |
| d_s | Distances minimales entre les côtés de l'appareil et les matériaux inflammables | mm 250 |
| d_c | Distances minimales entre le haut de l'appareil et les matériaux inflammables | mm 800 |
| d_p | Distances minimales entre l'arrière de l'appareil et les matériaux inflammables | mm 1200 |
| d_f | Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil | mm 700 |
| d_L | Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil | mm 450 |
| d_non | Distances minimales par rapport aux parois non inflammables mm 150 |

