MANUALE UTENTE Elsa air Palazzetti
desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.
Per consentirLe di utilizzare al meglio il suo prodotto, la invitiamo a seguire attentamente quanto descritto nel presente manuale.

Dear Customer,
1.2 Montaggio del catalizzatore....6
1.2.1 GTM-70 SP 6
1.3 Dimensioni....7
1.3.1 GTM-70 S 7
1.3.2 GTM-70 SP 8
1.4 Caratteristiche tecniche....9
1.4.1 Distanze minime di sicurezza....11
1 CONOSCERE IL PRODOTTO

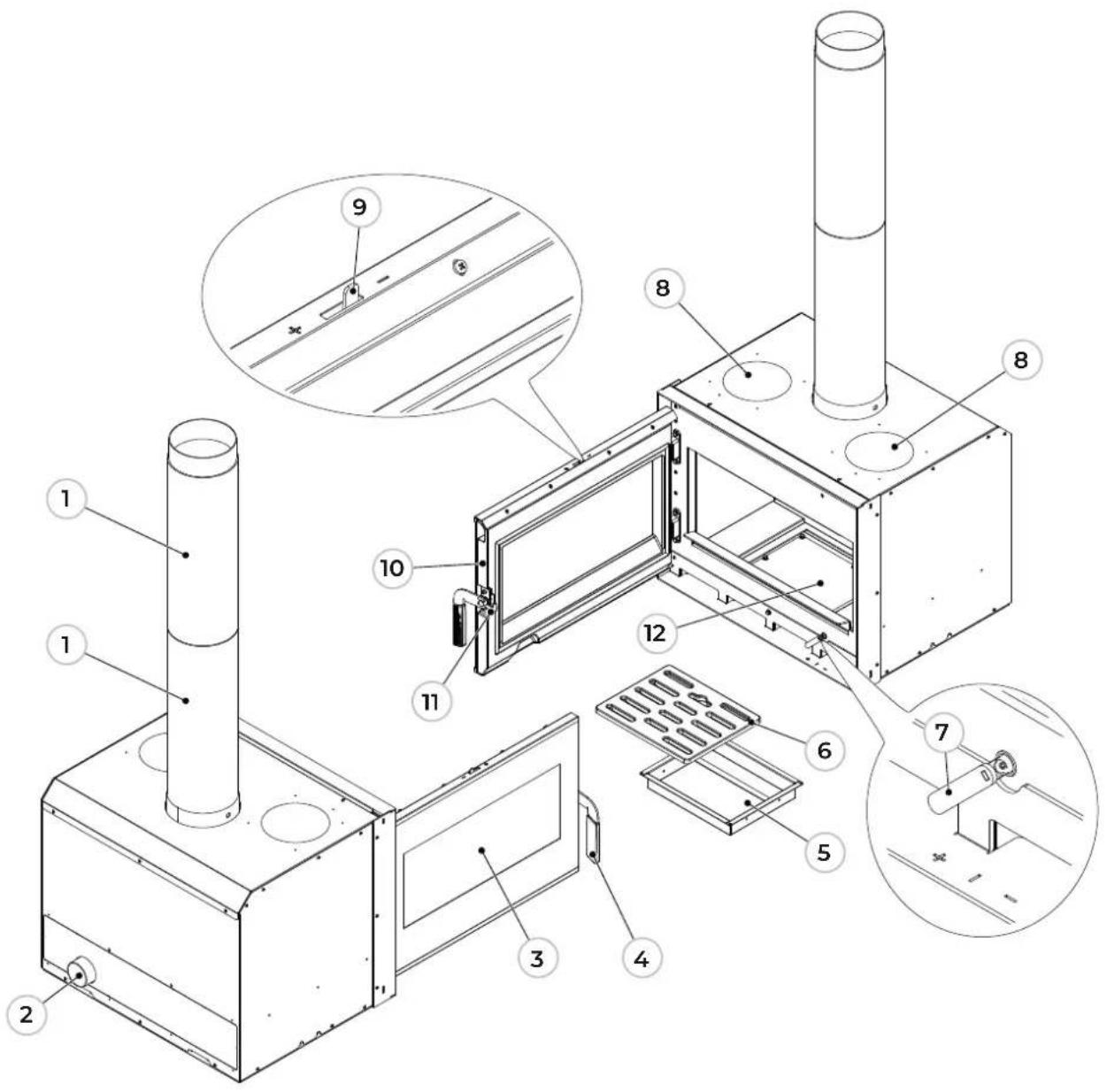

1.1 Componenti principali
1.1.1 GTM-70 S

1 Uscita fumi
2 Ingresso aria comburente
3 Vetro porta
4 Maniglia mano fredda
5 Cassetto cenere
6 Griglia focolare
7 Regolazione aria comburente
8 Predisposizione canalizzazione aria
9 Regolazione aria pulizia vetro
10 Porta
11 Gancio di chiusura
12 Predisposizione ventilatore ambiente

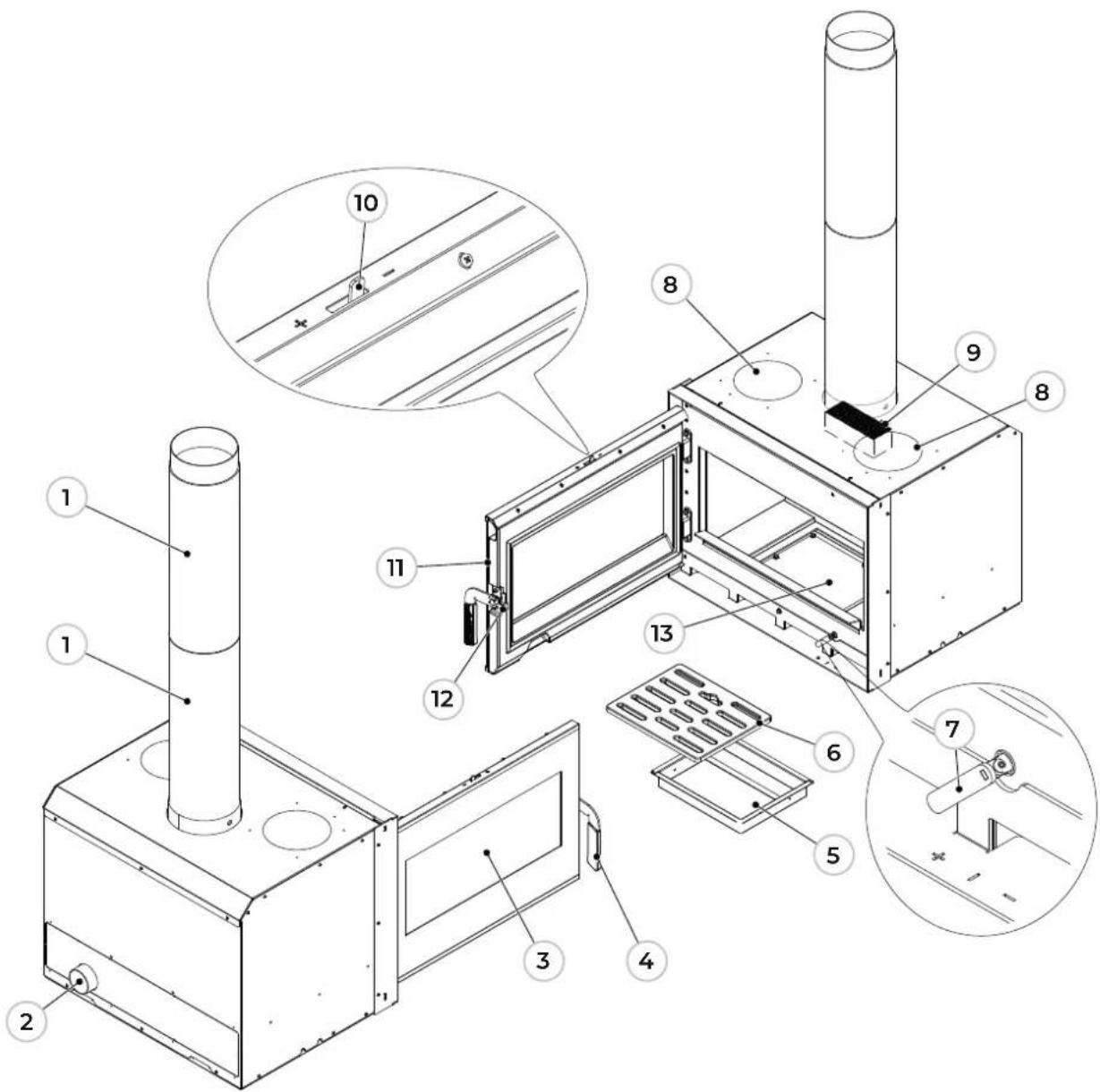

1.1.2 GTM-70 SP

1 Uscita fumi
2 Ingresso aria comburente
3 Vetro porta
4 Maniglia mano fredda
5 Cassetto cenere
6 Griglia focolare
7 Regolazione aria comburente
8 Predisposizione canalizzazione aria
9 Catalizzatore
10 Regolazione aria pulizia vetro
11 Porta
12 Gancio di chiusura
13 Predisposizione ventilatore ambiente
1.2 Montaggio del catalizzatore
1.2.1 GTM-70 SP

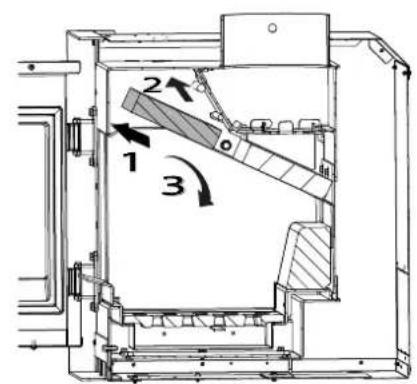

Smontaggio del deflettore fumi
Rimuovere progressivamente ciascun elemento del deflettore fumi, traslandolo in avanti oltre il punto di fissaggio rappresentato dalla vite.
Successivamente, effettuare uno spostamento laterale verso uno dei lati e, mantenendo tale posizione, abbassare l'elemento fino a consentirne l'estrazione completa attraverso l'apertura della portina.


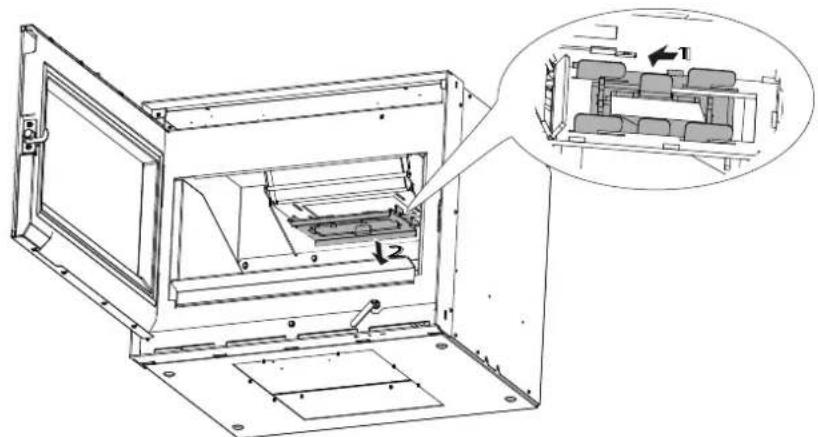

Smontaggio del supporto del catalizzatore

Montaggio catalizzatore
Orientare il catalizzatore (A) con i fori verso l'alto e posizionarlo tra le alette del supporto (B) fino al suo incastro.
Reinserire il supporto completo di catalizzatore all'interno dell'apparecchio.
1.3 Dimensioni

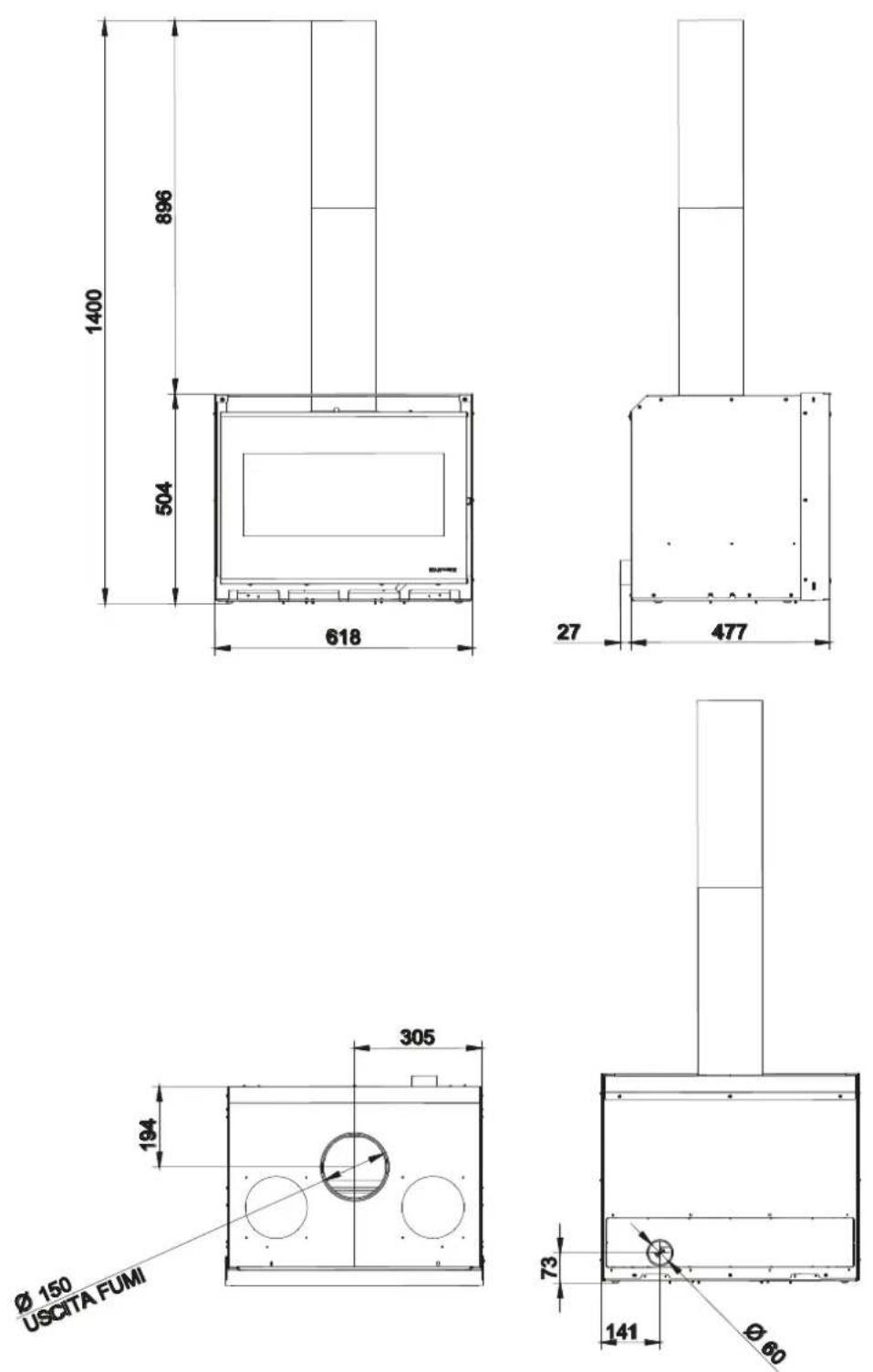

1.3.1 GTM-70 S

Figura 7
∅ 60 ingresso aria comburente
∅ 150 uscita fumi
(*) altezza variabile in funzione dei piedini
Dimensioni in mm

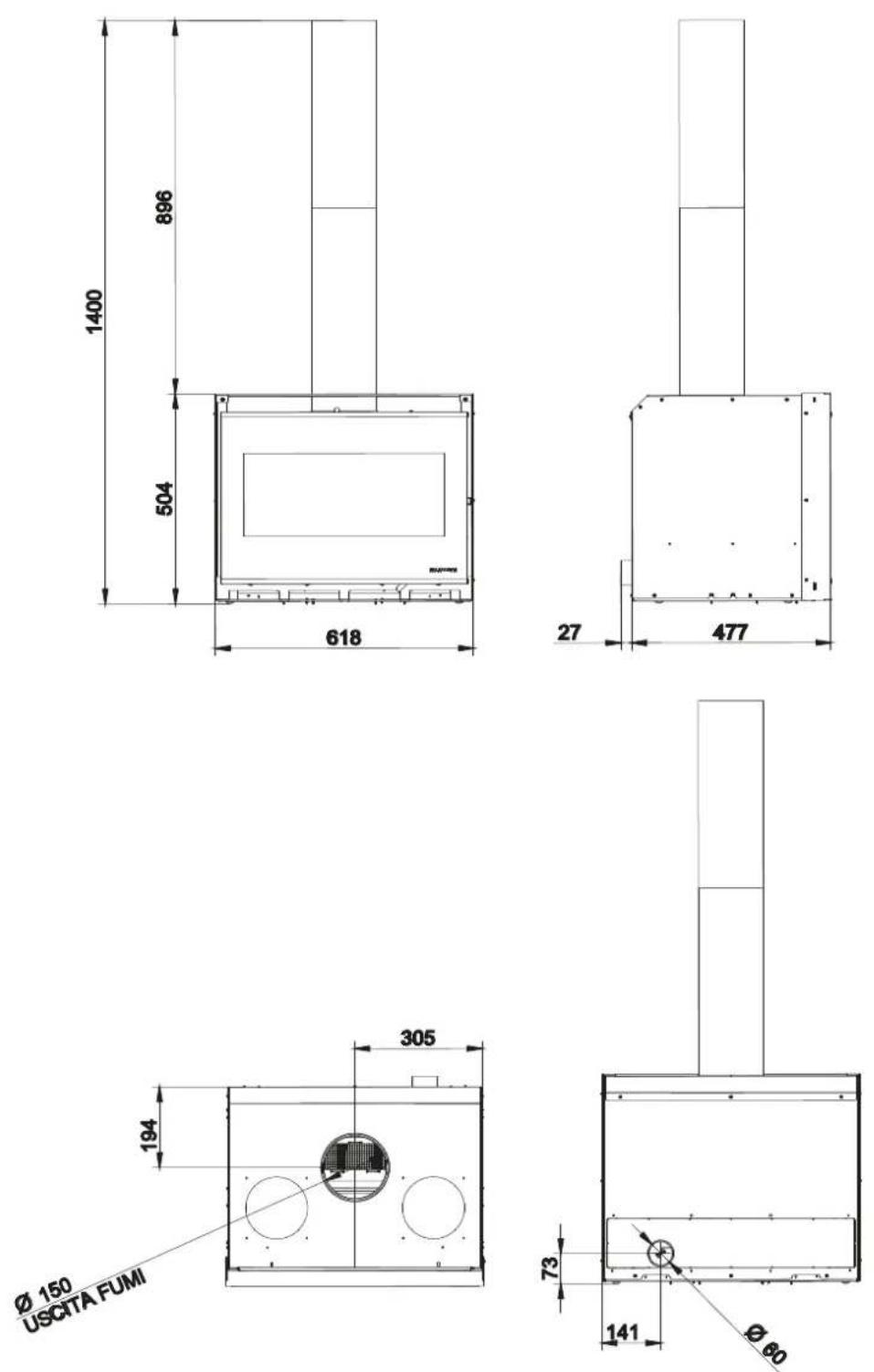

1.3.2 GTM-70 SP

Figura 8
∅ 60 ingresso aria comburente
∅ 150 uscita fumi
(*) altezza variabile in funzione dei piedini
Dimensioni in mm
1.4 Caratteristiche tecniche
Modelli GTM-70 S - GTM-70 SP
Par. Descrizione UM GTM70S GTM70SP
| P_nom | Potenza termica nominale | kW | 9.7 | 9.4 | |
| P_part | Potenza termica a carico parziale | kW | - | 5.4 | |
| _nom | Efficienza dell'apparecchio alla potenza termica nominale | % | 87 | ||
| _part | Efficienza dell'apparecchio alla potenza termica a carico parziale | % | - | 87 | |
| _s | Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale | % | 77 | ||
| EEI | Indice di efficienza energetica, espresso come numero intero | 116 | |||
| CO_nom (13% O_2 ) | Emissione di CO al 13% di ossigeno alla potenza termica nominale mg/m ^3 | 640 | 500 | ||
| CO_part (13% O_2 ) | Emissione di CO al 13% di ossigeno alla potenza termica parziale | mg/m ^3 | - | 600 | |
| NO_xnom (13% O_2 ) | Emissione di NOx al 13% di ossigeno alla potenza termica nominale | mg/m ^3 | 90 | 96 | |
| NO_xpart (13% O_2 ) | Emissione di NOx al 13% di ossigeno alla potenza termica parziale | mg/m ^3 | - | 115 | |
| OCG_nom (13% O_2 ) | Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale | mg/m ^3 | 33 | 34 | |
| OCG_part (13% O_2 ) | Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale | mg/m ^3 | - | 90 | |
| PM_nom (13% O_2 ) | Emissione di particolato al 13% di ossigeno alla potenza termica nominale | mg/m ^3 | 14 | 10 | |
| PM_part (13% O_2 ) | Emissione di particolato al 13% di ossigeno alla potenza termica parziale | mg/m ^3 | - | 30 | |
| p_nom | Tiraggio dei fumi alla potenza termica nominale | Pa | 12 | ||
| p_W | Pressione massima di esercizio dell'acqua ammessa | bar | 1.5 | ||
| T_snom | Temperatura di uscita del gas di scarico alla potenza termica nominale | °C | 217 | 227 | |
| T_spart | Temperatura di uscita del gas di scarico alla potenza termica parziale | °C | - | 184 | |
| T_class | Classificazione del camino in conformità alla norma di riferimento | 600 | |||
| _fg nom | Flusso di massa del gas di scarico alla potenza termica nominale | g/s | 6.9 | 6.5 | |
| _fg part | Flusso di massa del gas di scarico alla potenza termica parziale | g/s | - | 4.8 | |
| CO_2 | % 10.6 | 10.9 | |||
| Massimo tiraggio consentito canna fumaria | Pa | 20 | |||
| Minimo tiraggio consentito canna fumaria | Pa | 8 | |||
| Tiraggio minimo per dimensionamento del camino | Pa | 0.0 | |||
| Peso | kg | 102 | |||
| Stufa adatta per locali non inferiori a | m ^3 | 54 | |||
| Diametro uscita fumi | mm | 150 | |||
| Combustibile | - | Legna | |||
| Diametro presa d'aria esterna | mm | 110 |
PALAZZETTI

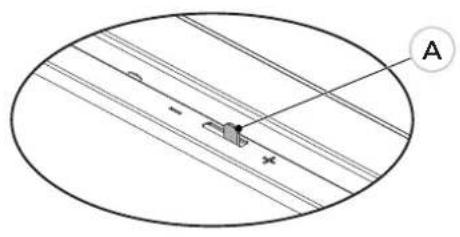

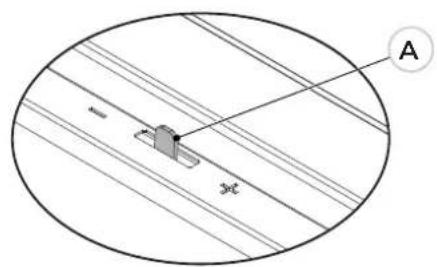

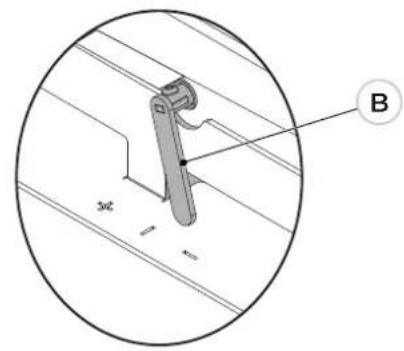

Le prestazioni per le potenze nominali sono ottenute con pulizia vetro 3/4 aperta e col registro aria primaria in posizione di chiusura (Figura 9) e con la legna posizionata come in Figura 11.

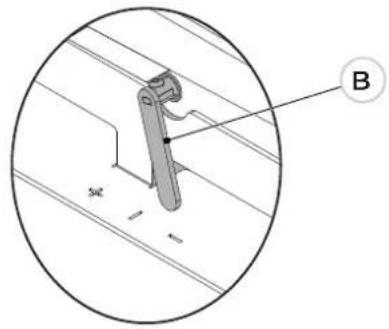

Le prestazioni per la potenza ridotta sono ottenute con pulizia vetro aperta a metà e col registro aria primaria in posizione di chiusura (Figura 10) e con la legna posizionata come in Figura 12.
Figura 9

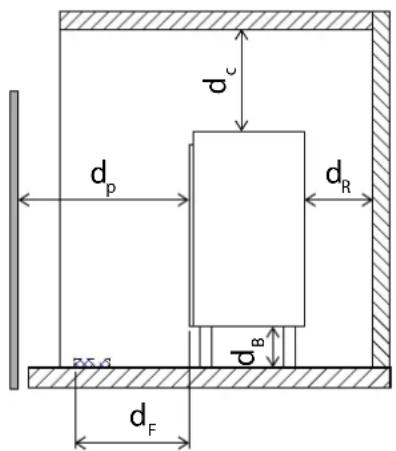

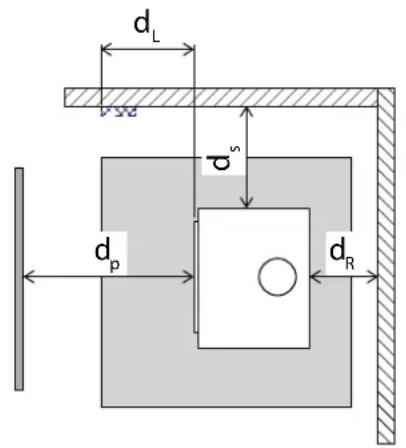

1.4.1 Distanze minime di sicurezza
Par. Descrizione UM GTM70S GTM70SP
| d_p | Distanze minime dalla parte posteriore da materiale combustibile mm 150 | ||
| d_s | Distanze minime dai lati da materiale combustibile mm 250 | ||
| d_c | Distanze minime dall'alto verso il materiale combustibile | mm | 800 |
| d_p | Distanze minime dalla parte anteriore del materiale combustibile | mm | 1200 |
| d_F | Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto | mm | 700 |
| d_L | Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodotto | mm | 450 |
| d_non | Distanze minime da pareti non combustibili | mm 150 | |
CONTENTS
Palazzetti si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell'intento di migliorarli senza pregiudicarne le caratteristiche essenziali.
