1 DESCRIZIONE GENERALE

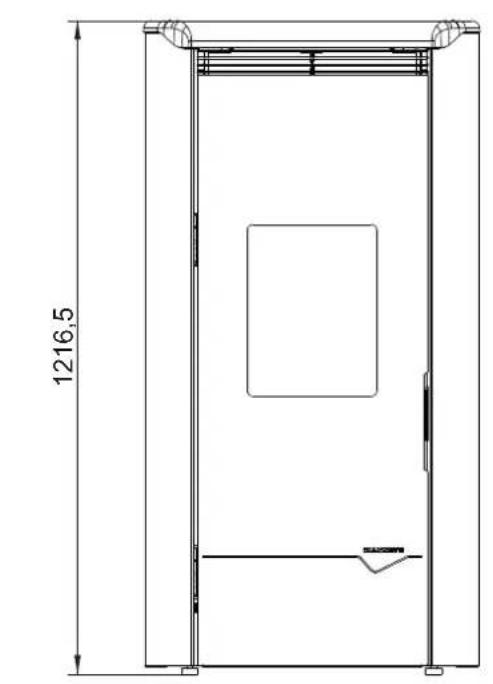

1216,5

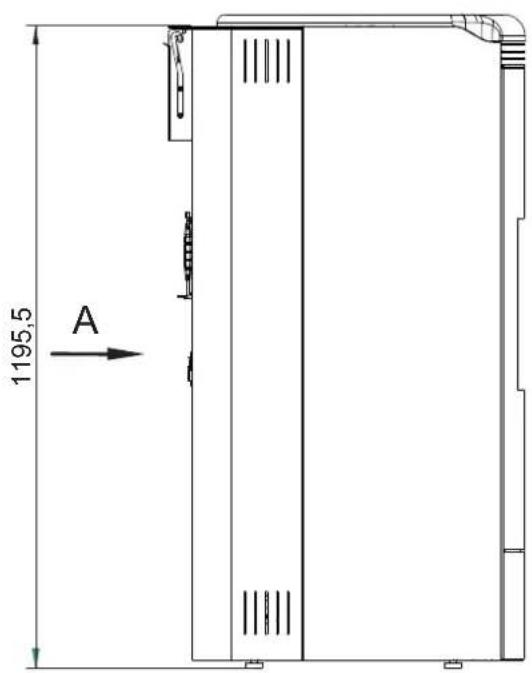

1195,5 A

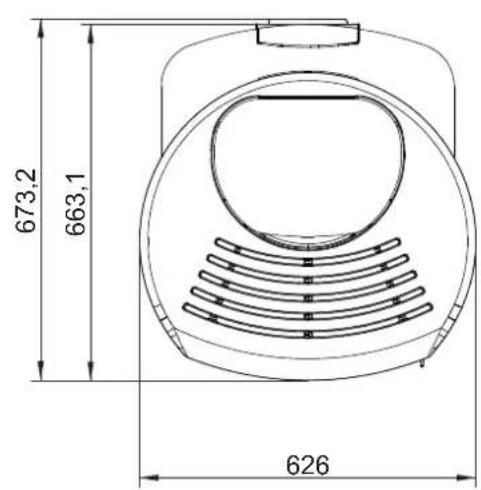

673,2 663,1 626

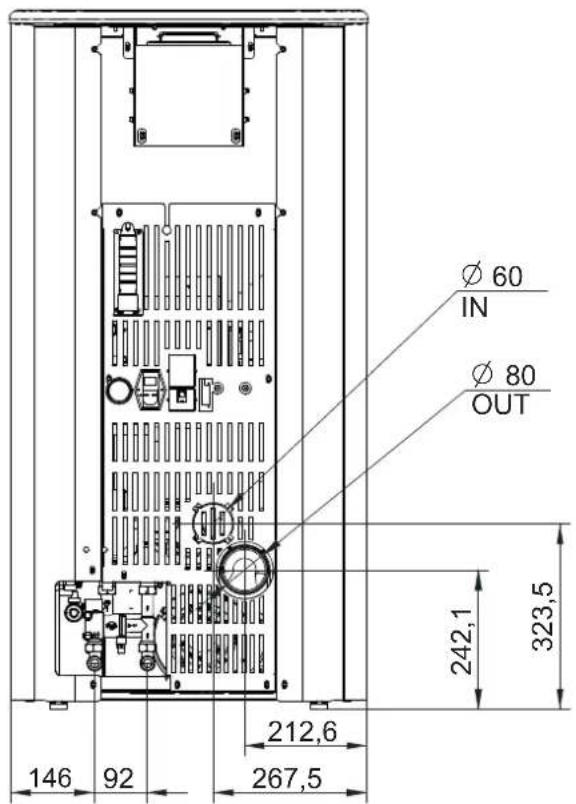

Ø 60 IN Ø 80 OUT 242,1 323,5 146 92 212,6 267,5

Fig.1

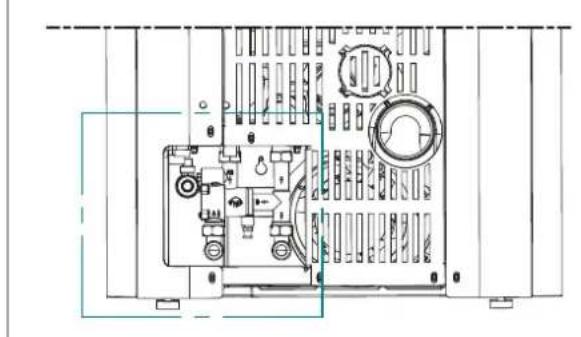

Tubo di mandata (3/4' gas M)

C

ubo di ritorno (3/4' gas M)

1.1 Caratteristiche tecniche

ECOFIRE JACKIE IDRO		IDRO 10
		Min Max
Potenza termica globale (resa) kW 4,6 10,3
Potenza termica all'acqua kW 3,9 9,5
Rendimento % 96,4 96
Temperatura fumi	°C	59,3	78
Portata fumi	g/s	4,56	7,11
Consumo orario di combustibile	kg/h	1	2,23
Emissioni di CO (al 13% di O2)	mg/Nm3	276	82
Uscita fumi	mm	∅ 80
Ingresso aria comburente	mm	∅ 60
Presa d'aria esterna	mm	∅ 100
Combustibile		Pellet di legno
Tiraggio della canna fumaria	Pa	12 ± 2
Tiraggio minimo per dimensionamento del camino	Pa	0,0
Stufa adatta per locali non inferiori a m	3	40
Capacità serbatoio di alimentazione	kg	27
Peso	kg	223
N° di ventilatori ambiente	n°	1
Portata dei ventilatori ambiente	m3/h	100
Pressione massima di funzionamento	bar	2,5 (200000 Pa)
Contenuto d'acqua della caldaia	litri	42,3

Dati elettrici		JACKIE IDRO 10
Tensione	V	220-240
Frequenza	Hz	50
Potenza max assorbita in funzionamento	W	45
Potenza assorbita all'accensione elettrica	W	360
ECOFIRE JACKIE IDRO		IDRO 15
		Min Max
Potenza termica globale (resa) kW 4,615
Potenza termica all'acqua kW 3,914,1
Rendimento % 96,4 95,3
Temperatura fumi	°C	59,3	95,6
Portata fumi g/s 4,56 9,43
Consumo orario di combustibile	kg/h	1	3,27
Emissioni di CO (al 13% di O2)	mg/Nm3	276	58
Uscita fumi	mm	∅ 80
Ingresso aria comburente	mm	∅ 60
Presa d'aria esterna	mm	∅ 100
Combustibile		Pellet di legno
Tiraggio della canna fumaria	Pa	12 ± 2
Tiraggio minimo per dimensionamento del camino	Pa	0,0
Stufa adatta per locali non inferiori a	m3	40
Capacità serbatoio di alimentazione	kg	27
Peso	kg	223
N° di ventilatori ambiente	n°	1
Portata dei ventilatori ambiente	m3/h	100
Pressione massima di funzionamento	bar	2,5 (200000 Pa)
Contenuto d'acqua della caldaia	litri	42,3

Dati elettrici		JACKIE IDRO 15
Tensione	V	220-240
Frequenza	Hz	50
Potenza max assorbita in funzionamento	W	45
Potenza assorbita all'accensione elettrica	W	360
ECOFIRE JACKIE IDRO		IDRO 20
		Min Max
Potenza termica globale (resa) kW 4,6 20
Potenza termica all'acqua kW 3,9 18,9
Rendimento % 96,4 94,7
Temperatura fumi °C 59,3 114,4
Portata fumi g/s 4,56 11,28
Consumo orario di combustibile	kg/h	1	4,39
Emissioni di CO (al 13% di O2)	mg/Nm3	276	66
Uscita fumi	mm	∅ 80
Ingresso aria comburente	mm	∅ 60
Presa d'aria esterna	mm	∅ 100
Combustibile		Pellet di legno
Tiraggio della canna fumaria	Pa	12 ± 2
Tiraggio minimo per dimensionamento del camino	Pa	0,0
Stufa adatta per locali non inferiori a	m3	40
Capacità serbatoio di alimentazione	kg	27
Peso	kg	223
N° di ventilatori ambiente	n°	1
Portata dei ventilatori ambiente	m3/h	100
Pressione massima di funzionamento	bar	2,5 (200000 Pa)
Contenuto d'acqua della caldaia	litri	42,3

Dati elettrici		JACKIE IDRO 20
Tensione	V	220-240
Frequenza	Hz	50
Potenza max assorbita in funzionamento	W	45
Potenza assorbita all'accensione elettrica	W	360
ECOFIRE JACKIE IDRO		IDRO 26
		Min Max
Potenza termica globale (resa) kW 4,6 26
Potenza termica all'acqua kW 3,9 24,6
Rendimento % 96,4 94
Temperatura fumi	°C	59,3	137
Portata fumi g/s 4,56 13,2
Consumo orario di combustibile	kg/h	1	5,75
Emissioni di CO (al 13% di O2)	mg/Nm3	276	94
Uscita fumi	mm	∅ 80
Ingresso aria comburente	mm	∅ 60
Presa d'aria esterna	mm	∅ 100
Combustibile		Pellet di legno
Tiraggio della canna fumaria	Pa	12 ± 2
Tiraggio minimo per dimensionamento del camino	Pa	0,0
Stufa adatta per locali non inferiori a	m3	40
Capacità serbatoio di alimentazione	kg	27
Peso	kg	223
N° di ventilatori ambiente	n°	1
Portata dei ventilatori ambiente	m3/h	100
Pressione massima di funzionamento	bar 2,5 (200000 Pa)
Contenuto d'acqua della caldaia	litri	42,3

Dati elettrici		JACKIE IDRO 26
Tensione	V	220-240
Frequenza	Hz	50
Potenza max assorbita in funzionamento	W	45
Potenza assorbita all'accensione elettrica	W	360

2 SMONTAGGIO E MONTAGGIO DELLA VESTIZIONE

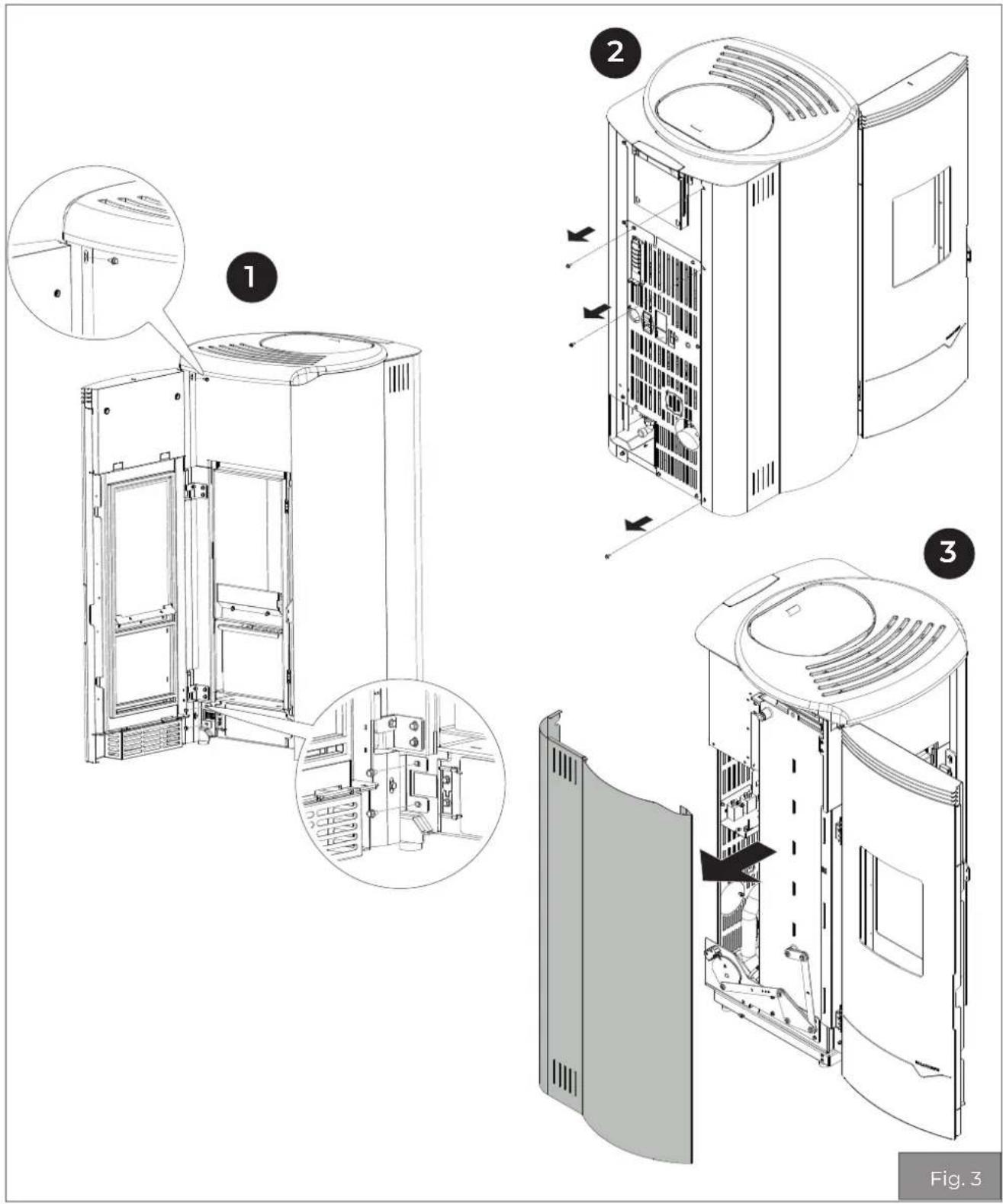

2.1 Smotaggio del fianco sinistro

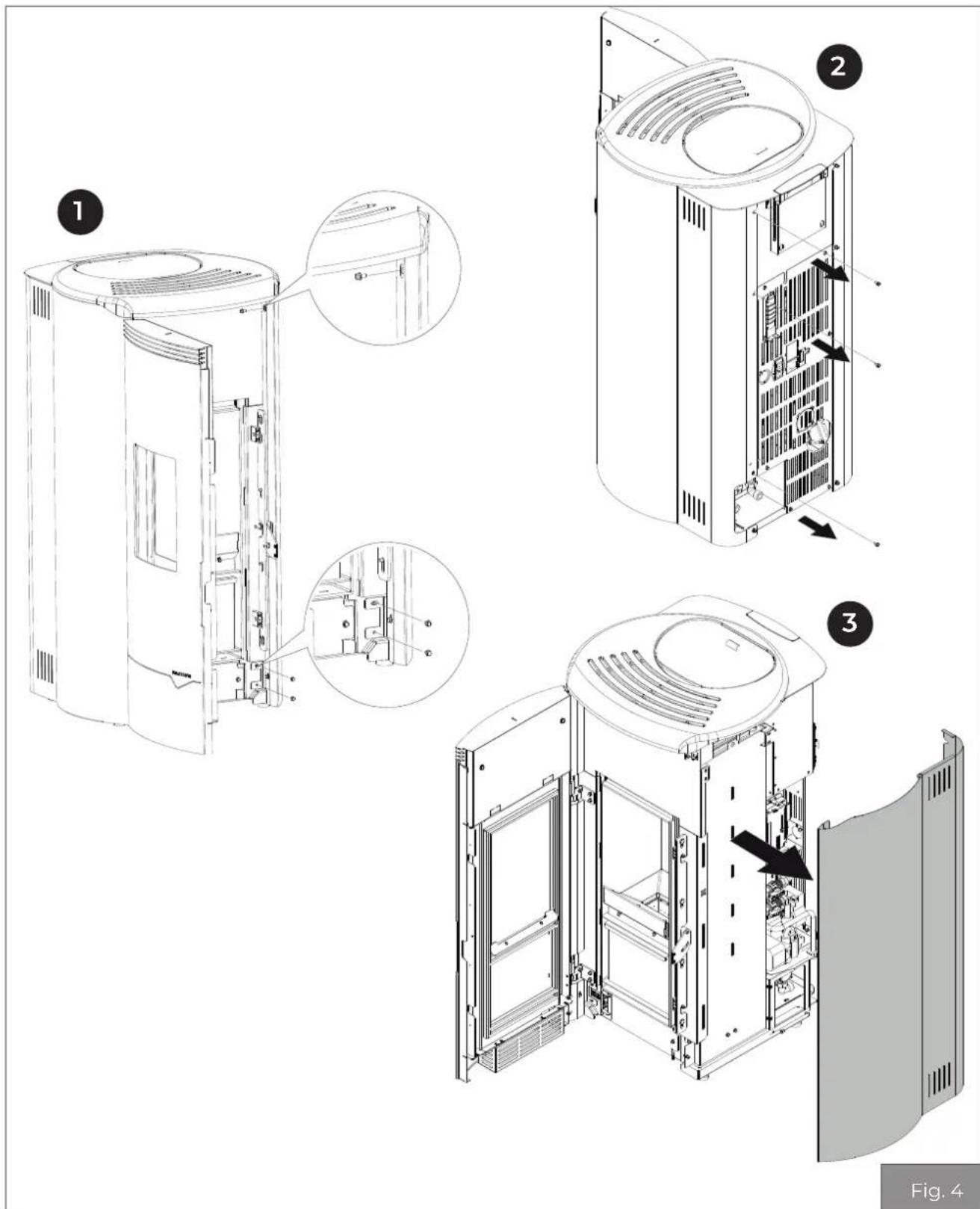

2.2 Smotaggio del fianco destro

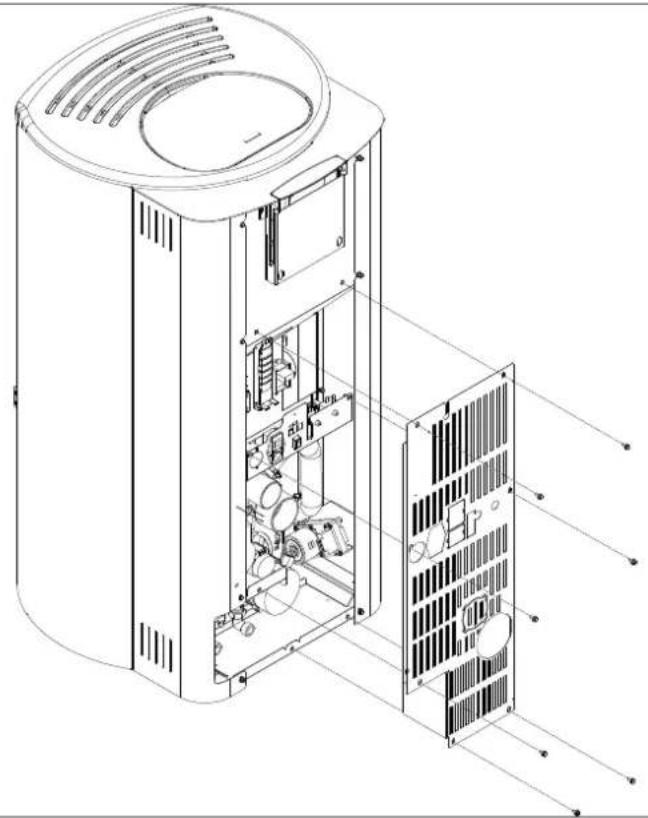

2.3 Smotaggio dello schienale

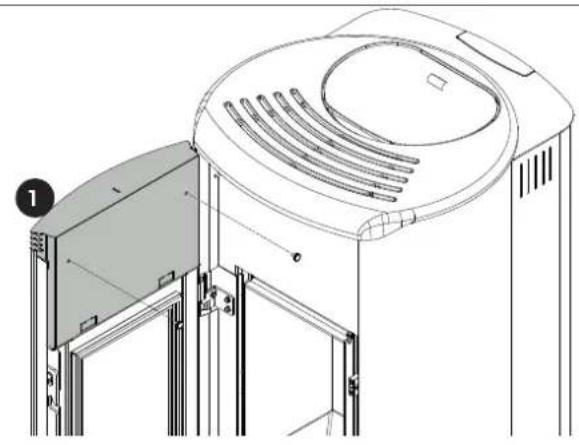

2.4 Smotaggio della griglia

Per il montaggio dei componenti è necessario procedere nell'ordine opposto a quanto riportato nelle figure di smontaggio.
