Produkttyp	Hydraulischer Holzpelletsofen
Marke	Palazzetti
Modell	Ecofire Jackie Idro S
Brennstoff	Holzpellets
Gesamtwärmeleistung	4,6 - 26 kW
Wasserwärmeleistung	3,9 - 24,6 kW
Wirkungsgrad	Bis zu 96,4 %
Rauchgastemperatur	59,3 - 137 °C
Brennstoffverbrauch pro Stunde	1 - 5,75 kg/h
Tankkapazität	27 kg
Gewicht	223 kg
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme im Betrieb	45 W
Leistungsaufnahme bei Zündung	360 W
Rauchrohrdurchmesser	80 mm
Verbrennungslufteingangsdurchmesser	60 mm
Außenluftanschluss	100 mm
Maximaler Betriebsdruck	2,5 bar (200 000 Pa)
Wasserinhalt des Kessels	42,3 Liter
Mindestraumvolumen	40 m³
Wartung und Reinigung	Demontage der Seitenverkleidungen, des Bodens und des Rostes zur Reinigung
Sicherheit	Elektrische Zündung, Temperatursensoren, Druckschalter

Häufig gestellte Fragen - Ecofire Jackie Idro S Palazzetti

Welcher Brennstoff wird verwendet?

Verwenden Sie ausschließlich hochwertige Holzpellets (Pellets), die der Norm ENplus A1 entsprechen.

Wie schalte ich den Ofen ein?

Die Zündung erfolgt automatisch: Drücken Sie die Ein-/Aus-Taste und der Ofen zündet über einen elektrischen Heizwiderstand (360 W). Stellen Sie sicher, dass der Tank gefüllt ist.

Wie oft muss gereinigt werden?

Reinigen Sie den Brenner und den Aschenbehälter wöchentlich. Demontieren Sie die Seitenverkleidungen und den Rost für eine gründliche Reinigung monatlich.

Was tun, wenn der Ofen nicht zündet?

Überprüfen Sie die Stromversorgung (220-240 V), den Pelletstand und ob die Tür richtig geschlossen ist. Konsultieren Sie die Anleitung für Fehlercodes.

Welcher Wasserdruck wird empfohlen?

Der maximale Betriebsdruck beträgt 2,5 bar. Halten Sie den Druck im kalten Zustand zwischen 1 und 2 bar.

Kann ich Pellets von schlechter Qualität verwenden?

Nein, Pellets von schlechter Qualität verschmutzen den Brenner und verringern den Wirkungsgrad. Verwenden Sie zertifizierte Pellets.

Welchen Durchmesser hat der Rauchgasauslass?

Der Durchmesser des Rauchgasauslasses beträgt 80 mm. Schließen Sie ihn an einen geeigneten Schornstein an.

Wie demontiere ich die Verkleidungen für die Wartung?

Beziehen Sie sich auf Kapitel 2 der Anleitung: Lösen Sie die Befestigungen der linken und rechten Seitenverkleidungen, dann der Bodenplatte und des Rostes. Montieren Sie in umgekehrter Reihenfolge.

Kann der Ofen ein ganzes Haus heizen?

Ja, mit einer maximalen Leistung von 26 kW und einem hohen Wirkungsgrad kann er Flächen bis zu ca. 260 m² beheizen, abhängig von der Isolierung.

Wo finde ich die vollständige Anleitung?

Laden Sie die Anleitung kostenlos als PDF auf notice-facile.com herunter, indem Sie Ihr Modell Ecofire Jackie Idro S auswählen.

BEDIENUNGSANLEITUNG Ecofire Jackie Idro S Palazzetti

1 ALLGEMEINE BESCHREIBUNG 24

1.1 Technische Eigenschaften 26

2 DEMONTAGE UND MONTAGE DER VERKLEIDUNG 30

2.1 Demontage der linken Seite 30
2.2 Demontage der rechten Seite 31
2.3 Demontage des Rückenteils 32
2.4 Demontage des Gitters 32

1 ALLGEMEINE BESCHREIBUNG

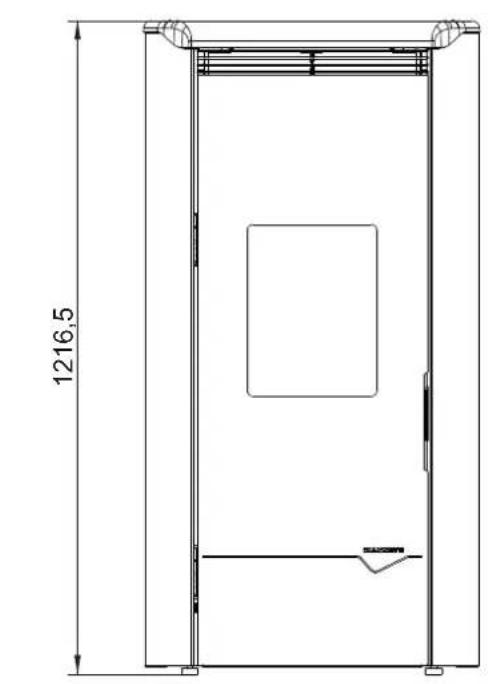

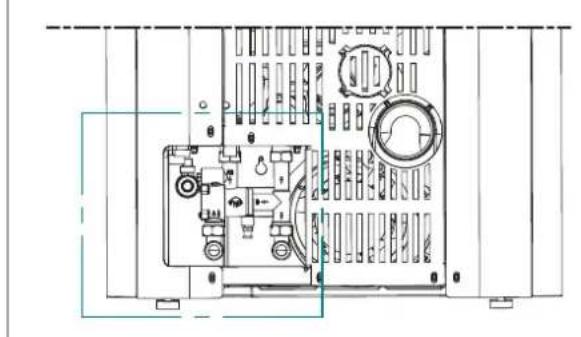

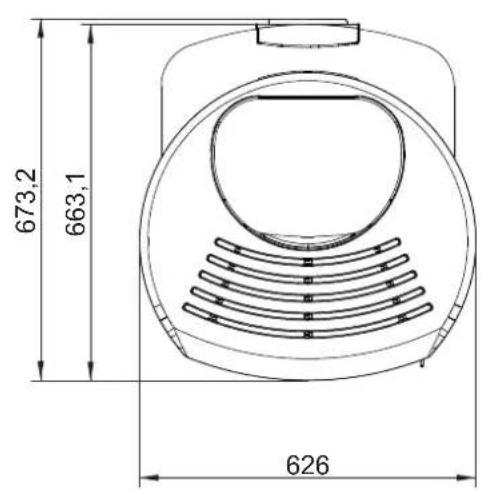

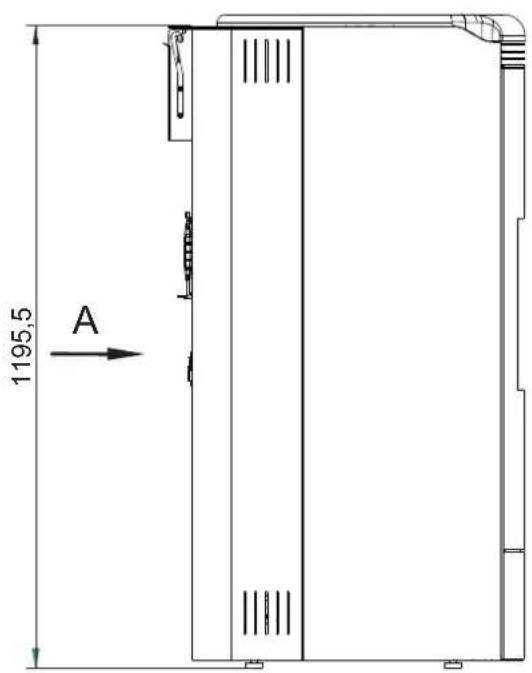

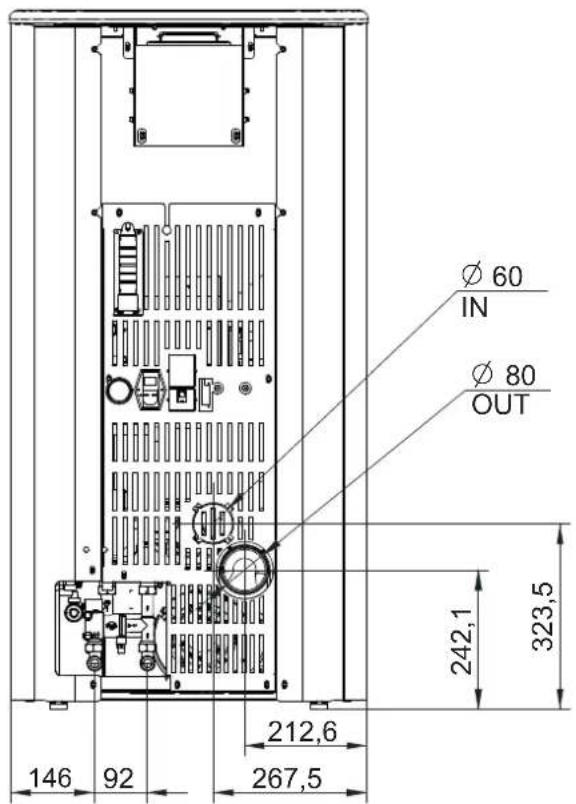

Abb.1

Rückleitung (3/4' Gas M)

1.1 Technische Eigenschaften

ECOFIRE JACKIE IDRO		IDRO 10
		Min Max
Gesamtwärmeleistung (Leistung) kW 4,6 10,3
Wärmeleistung Wasser kW 3,9 9,5
Leistungsgrad % 96,4 96
Rauchtemperatur	°C	59,3	78
Rauchgasstrom	g/s	4,56	7,11
Stündlicher Kraftstoffverbrauch	kg/h	1	2,23
CO-Emissionen (13% O2)	mg/Nm3	276	82
Rauchabzug	mm	∅ 80
Eingang Verbrennungsluft	mm	∅ 60
Außenlufteinlass	mm	∅ 100
Brennstoff		Holzpellet
Zug des Abgasrohres	Pa	12 ± 2
Mindestzug für die Schornsteingröße	Pa	0,0
Ofen geeignet für Räume nicht kleiner als	m3	40
Kapazität des Zuführungsbehälter	kg	27
Gewicht	kg	223
Anzahl der Raumluftgebläse	Nr.	1
Durchsatz der Raumluftgebläse	m3/h	100
Maximaler Betriebsdruck	bar	2,5 (200000 Pa)
Wassergehalt im Kessel	Liter	42,3

Elektrische Daten		JACKIE IDRO 10
Spannung	V 220-240
Frequenz	Hz	50
Max. aufgenommene Leistung im Betrieb	W	45
Leistungsaufnahme bei elektrischer Zündung	W	360
ECOFIRE JACKIE IDRO		IDRO 15
		Min Max
Gesamtwärmeleistung (Leistung) kW 4,615
Wärmeleistung Wasser kW 3,914,1
Leistungsgrad % 96,4 95,3
Rauchtemperatur	°C	59,3	95,6
Rauchgasstrom	g/s	4,56	9,43
Stündlicher Kraftstoffverbrauch	kg/h	1	3,27
CO-Emissionen (13% O2)	mg/Nm3	276	58
Rauchabzug	mm	∅ 80
Eingang Verbrennungsluft	mm	∅ 60
Außenlufteinlass	mm	∅ 100
Brennstoff		Holzpellet
Zug des Abgasrohres	Pa	12 ± 2
Mindestzug für die Schornsteingröße	Pa	0,0
Ofen geeignet für Räume nicht kleiner als	m3	40
Kapazität des Zuführungsbehälter	kg	27
Gewicht	kg	223
Anzahl der Raumluftgebläse	Nr.	1
Durchsatz der Raumluftgebläse	m3/h	100
Maximaler Betriebsdruck	bar	2,5 (200000 Pa)
Wassergehalt im Kessel	Liter	42,3

Elektrische Daten		JACKIE IDRO 15
Spannung	V	220-240
Frequenz	Hz	50
Max. aufgenommene Leistung im Betrieb	W	45
Leistungsaufnahme bei elektrischer Zündung	W	360
ECOFIRE JACKIE IDRO		IDRO 20
		Min Max
Gesamtwärmeleistung (Leistung) kW 4,6 20
Wärmeleistung Wasser kW 3,9 18,9
Leistungsgrad % 96,4 94,7
Rauchtemperatur °C 59,3 114,4
Rauchgasstrom	g/s	4,56	11,28
Stündlicher Kraftstoffverbrauch	kg/h	1	4,39
CO-Emissionen (13% O2)	mg/Nm3	276	66
Rauchabzug	mm	∅ 80
Eingang Verbrennungsluft	mm	∅ 60
Außenlufteinlass	mm	∅ 100
Brennstoff		Holzpellet
Zug des Abgasrohres	Pa	12 ± 2
Mindestzug für die Schornsteingröße	Pa	0,0
Ofen geeignet für Räume nicht kleiner als	m3	40
Kapazität des Zuführungsbehälter	kg	27
Gewicht	kg	223
Anzahl der Raumluftgebläse	Nr.	1
Durchsatz der Raumluftgebläse	m3/h	100
Maximaler Betriebsdruck	bar	2,5 (200000 Pa)
Wassergehalt im Kessel	Liter	42,3

Elektrische Daten		JACKIE IDRO 20
Spannung	V	220-240
Frequenz	Hz	50
Max. aufgenommene Leistung im Betrieb	W	45
Leistungsaufnahme bei elektrischer Zündung	W	360
ECOFIRE JACKIE IDRO		IDRO 26
		Min Max
Gesamtwärmeleistung (Leistung) kW 4,6 26
Wärmeleistung Wasser kW 3,9 24,6
Leistungsgrad % 96,4 94
Rauchtemperatur	°C	59,3	137
Rauchgasstrom	g/s	4,56	13,2
Stündlicher Kraftstoffverbrauch	kg/h	1	5,75
CO-Emissionen (13% O2)	mg/Nm3	276	94
Rauchabzug	mm	∅ 80
Eingang Verbrennungsluft	mm	∅ 60
Außenlufteinlass	mm	∅ 100
Brennstoff		Holzpellet
Zug des Abgasrohres	Pa	12 ± 2
Mindestzug für die Schornsteingröße	Pa	0,0
Ofen geeignet für Räume nicht kleiner als	m3	40
Kapazität des Zuführungsbehälter	kg	27
Gewicht	kg	223
Anzahl der Raumluftgebläse	Nr.	1
Durchsatz der Raumluftgebläse	m3/h	100
Maximaler Betriebsdruck	bar 2,5 (200000 Pa)
Wassergehalt im Kessel	Liter	42,3

Elektrische Daten		JACKIE IDRO 26
Spannung	V 220-240
Frequenz	Hz	50
Max. aufgenommene Leistung im Betrieb	W	45
Leistungsaufnahme bei elektrischer Zündung	W	360

2 DEMONTAGE UND MONTAGE DER VERKLEIDUNG

2.1 Demontage der linken Seite

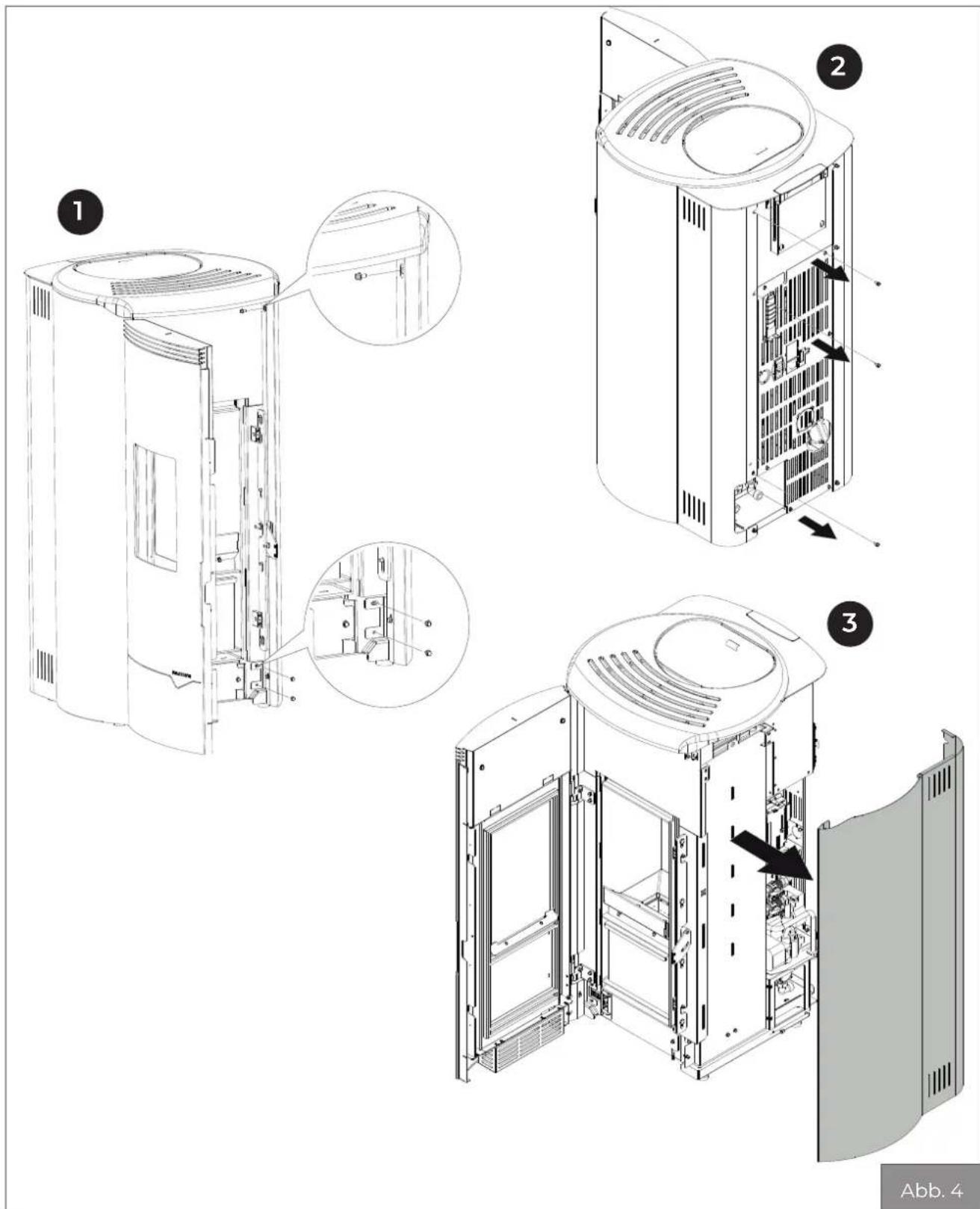

2.2 Demontage der rechten Seite

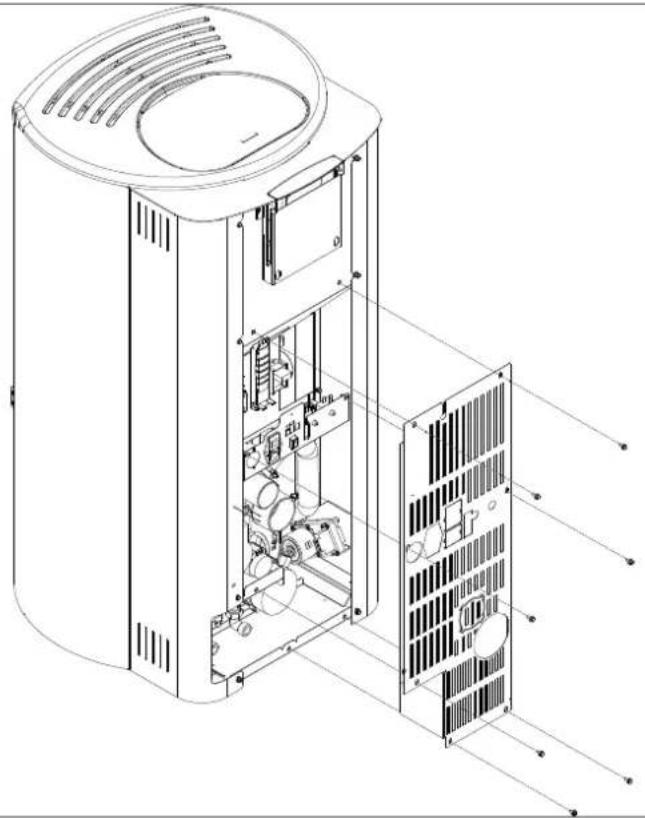

2.3 Demontage des Rückenteils

Um die Komponenten zusammenzubauen, müssen Sie in der umgekehrten Reihenfolge vorgehen, wie in den Abbildungen zur Demontage gezeigt.
