Produkttyp	Hydraulischer Pelletsofen
Marke	Palazzetti
Modell	Ecofire Dadò Idro 10
Gesamtwärmeleistung	4,6 - 10,3 kW
Wasserwärmeleistung	3,9 - 9,5 kW
Wirkungsgrad	96 %
Stundenverbrauch an Pellets	1 - 2,23 kg/h
Behälterkapazität	45 kg
Geschätzte Autonomie	Bis zu 20 h bei Minimalleistung
Rauchtemperatur	59,3 - 78 °C
CO-Emissionen (bei 13% O2)	82 - 276 mg/Nm³
Rauchabzugsdurchmesser	80 mm
Durchmesser Verbrennungslufteintritt	60 mm
Durchmesser externe Luftansaugung	100 mm
Erforderlicher Zug	12 ± 2 Pa
Mindestraumvolumen	40 m³
Maximaler Betriebsdruck	2,5 bar
Wasserinhalt des Kessels	42,3 L
Stromversorgung	220-240 V, 50 Hz
Elektrische Leistungsaufnahme (Betrieb)	45 W
Elektrische Leistung beim Zünden	360 W
Abmessungen (H x B x T)	1341 x 615 x 604 mm
Gewicht	223 kg
Brennstoff	Holzpellets
Hydraulischer Anschluss	3/4" Gasanschluss männlich (Vor- und Rücklauf)
Regelmäßige Wartung	Wöchentliche Reinigung von Brenner und Aschekasten
Reinigungsfrequenz	Jährlich (obligatorisch)
Sicherheit	Thermische Sicherheit, Drucksicherheit, elektronische Zündung
Garantie	2 Jahre

Häufig gestellte Fragen - Ecofire Dadò Idro 10 Palazzetti

Wie zünde ich den Ecofire Dadò Idro 10 Ofen an?

Stellen Sie sicher, dass der Behälter mit Pellets gefüllt und der Ofen eingesteckt ist. Drücken Sie die Zündtaste (oder verwenden Sie die Fernbedienung). Der Ofen führt einen automatischen Zündzyklus mit elektrischem Widerstand durch. Befolgen Sie die Anweisungen im Handbuch für die ersten Einstellungen.

Welche Art von Pellets soll ich verwenden?

Verwenden Sie zertifizierte Holzpellets (ENplus A1 oder A2) mit einem Durchmesser von 6 mm. Vermeiden Sie feuchte oder minderwertige Pellets, die den Brenner verschmutzen können.

Wie stelle ich die Heizwassertemperatur ein?

Verwenden Sie das Bedienfeld, um die gewünschte Temperatur einzustellen (normalerweise zwischen 30 und 80 °C). Der Ofen moduliert automatisch seine Leistung, um den Sollwert zu halten.

Was tun, wenn der Ofen nicht zündet?

Überprüfen Sie die Stromversorgung, den Pelletstand im Behälter und ob die Tür richtig geschlossen ist. Wenn das Problem weiterhin besteht, reinigen Sie den Brenner und die Zündkerze. Lesen Sie die Anleitung für die Fehlercodes.

Wie reinige ich den Brenner?

Warten Sie, bis der Ofen kalt ist. Entfernen Sie den Aschekasten und den Brenner. Saugen Sie Asche und Rückstände ab. Verwenden Sie eine Bürste, um die Brennerlöcher zu reinigen. Setzen Sie alles wieder ein.

Wie oft ist eine Schornsteinreinigung erforderlich?

Die Reinigung des Rauchabzugs ist mindestens einmal jährlich vorgeschrieben, vorzugsweise vor der Heizperiode. Beauftragen Sie einen professionellen Schornsteinfeger.

Kann ich den Ofen an einen bestehenden Zentralheizungskreis anschließen?

Ja, der Ofen ist für den Anschluss an einen hydraulischen Kreislauf (Heizkörper, Fußbodenheizung) ausgelegt. Sorgen Sie für ein Ausdehnungsgefäß, eine Pumpe und Sicherheitsventile. Lassen Sie die Installation von einem Fachmann durchführen.

Wie hoch ist der Stromverbrauch des Ofens?

Im Normalbetrieb verbraucht der Ofen etwa 45 W. Beim Zünden verbraucht der elektrische Widerstand für einige Minuten 360 W. Der Jahresverbrauch ist gering.

Wie entleere ich den Wasserkreislauf des Ofens?

Schalten Sie die Stromversorgung aus und lassen Sie abkühlen. Schließen Sie die Absperrventile. Öffnen Sie den Entlüfter und das Ablassventil am tiefsten Punkt des Kreislaufs. Fangen Sie das Wasser in einem Eimer auf. Beachten Sie die Frostschutzmaßnahmen in der Anleitung.

Was tun bei einem Stromausfall?

Der Ofen schaltet sich automatisch ab. Wenn der Strom zurückkommt, kann er je nach Einstellung automatisch neu starten. Falls nicht, starten Sie ihn manuell. Überprüfen Sie, ob die elektronischen Komponenten nicht beschädigt wurden.

BEDIENUNGSANLEITUNG Ecofire Dadò Idro 10 Palazzetti

1 ALLGEMEINE BESCHREIBUNG 26

1.1 Technische Eigenschaften 28

2 DEMONTAGE UND MONTAGE DER VERKLEIDUNG 32

2.1 Demontage der linken Seite 32
2.2 Demontage der rechten Seite 33
2.3 Demontage des Rückenteils 35

1 ALLGEMEINE BESCHREIBUNG

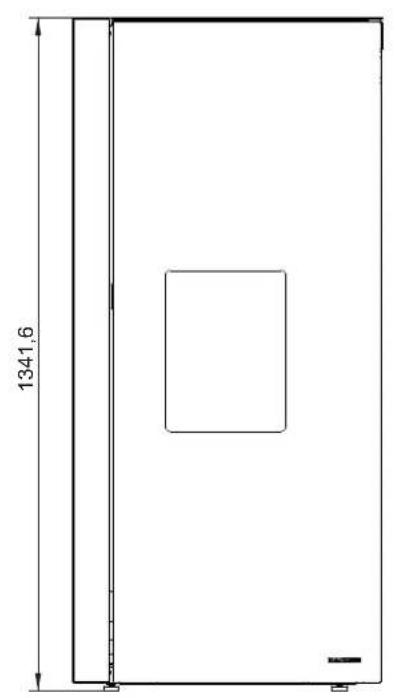

1341,6

50 66.6

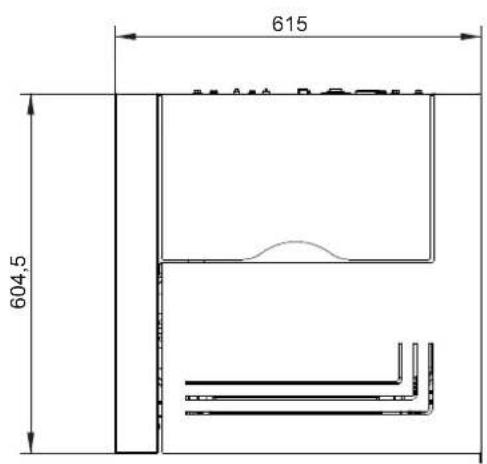

615 604,5

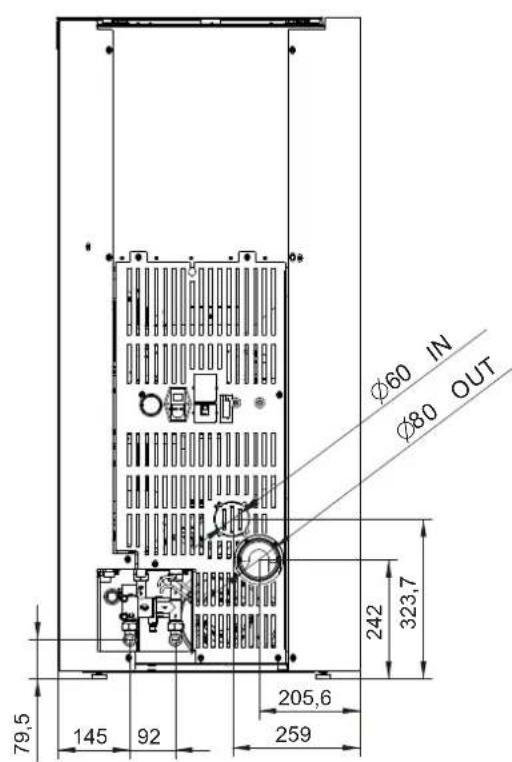

Ø60 IN Ø80 OUT 242 323,7 79,5 145 92 205,6 259

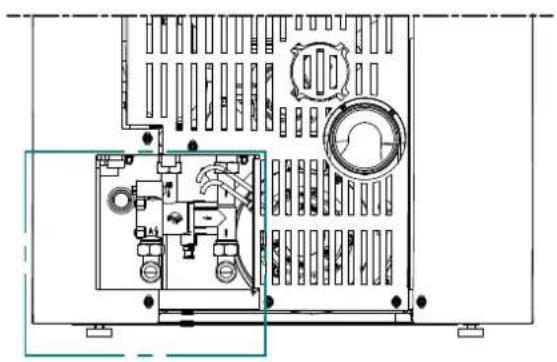

Abb.1

D Vorlaufleitung (3/4' Gas M)

C Rückleitung (3/4' Gas M)

1.1 Technische Eigenschaften

ECOFIRE DADÖ		IDRO 10
		Min Max
Gesamtwärmeleistung (Leistung) kW 4,6 10,3
Wärmeleistung Wasser kW 3,9 9,5
Leistungsgrad % 96,4 96
Rauchtemperatur	°C	59,3	78
Rauchgasstrom	g/s	4,56	7,11
Stündlicher Kraftstoffverbrauch	kg/h	1	2,23
CO-Emissionen (13% O2)	mg/Nm3	276	82
Rauchabzug	mm	∅ 80
Eingang Verbrennungsluft	mm	∅ 60
Außenlufteinlass	mm	∅ 100
Brennstoff		Holzpellet
Zug des Abgasrohres	Pa	12 ± 2
Mindestzug für die Schornsteingröße	Pa	0,0
Ofen geeignet für Räume nicht kleiner als	m3	40
Kapazität des Zuführungsbehälter	kg	45
Gewicht	kg	223
Anzahl der Raumluftgebläse	Nr.	-
Durchsatz der Raumluftgebläse	m3/h	-
Maximaler Betriebsdruck	bar	2,5 (200000 Pa)
Wassergehalt im Kessel	Liter	42,3

Elektrische Daten		DADÒ 10
Spannung	V 220-240
Frequenz	Hz	50
Max. aufgenommene Leistung im Betrieb	W	45
Leistungsaufnahme bei elektrischer Zündung	W	360
ECOFIRE DADÖ		IDRO 15
		Min Max
Gesamtwärmeleistung (Leistung) kW 4,615
Wärmeleistung Wasser kW 3,914,1
Leistungsgrad % 96,4 95,3
Rauchtemperatur	°C	59,3	95,6
Rauchgasstrom	g/s	4,56	9,43
Stündlicher Kraftstoffverbrauch	kg/h	1	3,27
CO-Emissionen (13% O2)	mg/Nm3	276	58
Rauchabzug	mm	∅ 80
Eingang Verbrennungsluft	mm	∅ 60
Außenlufteinlass	mm	∅ 100
Brennstoff		Holzpellet
Zug des Abgasrohres	Pa	12 ± 2
Mindestzug für die Schornsteingröße	Pa	0,0
Ofen geeignet für Räume nicht kleiner als	m3	40
Kapazität des Zuführungsbehälter	kg	45
Gewicht	kg	223
Anzahl der Raumluftgebläse	Nr.	-
Durchsatz der Raumluftgebläse	m3/h	-
Maximaler Betriebsdruck	bar	2,5 (200000 Pa)
Wassergehalt im Kessel	Liter	42,3

Elektrische Daten		DADÒ 15
Spannung	V	220-240
Frequenz	Hz	50
Max. aufgenommene Leistung im Betrieb	W	45
Leistungsaufnahme bei elektrischer Zündung	W	360
ECOFIRE DADÒ		IDRO 20
		Min Max
Gesamtwärmeleistung (Leistung) kW 4,6 20
Wärmeleistung Wasser kW 3,9 18,9
Leistungsgrad % 96,4 94,7
Rauchtemperatur °C 59,3 114,4
Rauchgasstrom	g/s	4,56	11,28
Stündlicher Kraftstoffverbrauch	kg/h	1	4,39
CO-Emissionen (13% O2)	mg/Nm3	276	66
Rauchabzug	mm	∅ 80
Eingang Verbrennungsluft	mm	∅ 60
Außenlufteinlass	mm	∅ 100
Brennstoff		Holzpellet
Zug des Abgasrohres	Pa	12 ± 2
Mindestzug für die Schornsteingröße	Pa	0,0
Ofen geeignet für Räume nicht kleiner als	m3	40
Kapazität des Zuführungsbehälter	kg	45
Gewicht	kg	223
Anzahl der Raumluftgebläse	Nr.	-
Durchsatz der Raumluftgebläse	m3/h	-
Maximaler Betriebsdruck	bar	2,5 (200000 Pa)
Wassergehalt im Kessel	Liter	42,3

Elektrische Daten		DADÒ 20
Spannung	V	220-240
Frequenz	Hz	50
Max. aufgenommene Leistung im Betrieb	W	45
Leistungsaufnahme bei elektrischer Zündung	W	360
ECOFIRE DADÖ		IDRO 26
		Min Max
Gesamtwärmeleistung (Leistung) kW 4,6 26
Wärmeleistung Wasser kW 3,9 24,6
Leistungsgrad % 96,4 94
Rauchtemperatur	°C	59,3	137
Rauchgasstrom	g/s	4,56	13,2
Stündlicher Kraftstoffverbrauch	kg/h	1	5,75
CO-Emissionen (13% O2)	mg/Nm3	276	94
Rauchabzug	mm	∅ 80
Eingang Verbrennungsluft	mm	∅ 60
Außenlufteinlass	mm	∅ 100
Brennstoff		Holzpellet
Zug des Abgasrohres	Pa	12 ± 2
Mindestzug für die Schornsteingröße	Pa	0,0
Ofen geeignet für Räume nicht kleiner als	m3	40
Kapazität des Zuführungsbehälter	kg	45
Gewicht	kg	223
Anzahl der Raumluftgebläse	Nr.	-
Durchsatz der Raumluftgebläse	m3/h	-
Maximaler Betriebsdruck	bar 2,5 (200000 Pa)
Wassergehalt im Kessel	Liter	42,3

Elektrische Daten		DADÒ 26
Spannung	V 220-240
Frequenz	Hz	50
Max. aufgenommene Leistung im Betrieb	W	45
Leistungsaufnahme bei elektrischer Zündung	W	360

2 DEMONTAGE UND MONTAGE DER VERKLEIDUNG

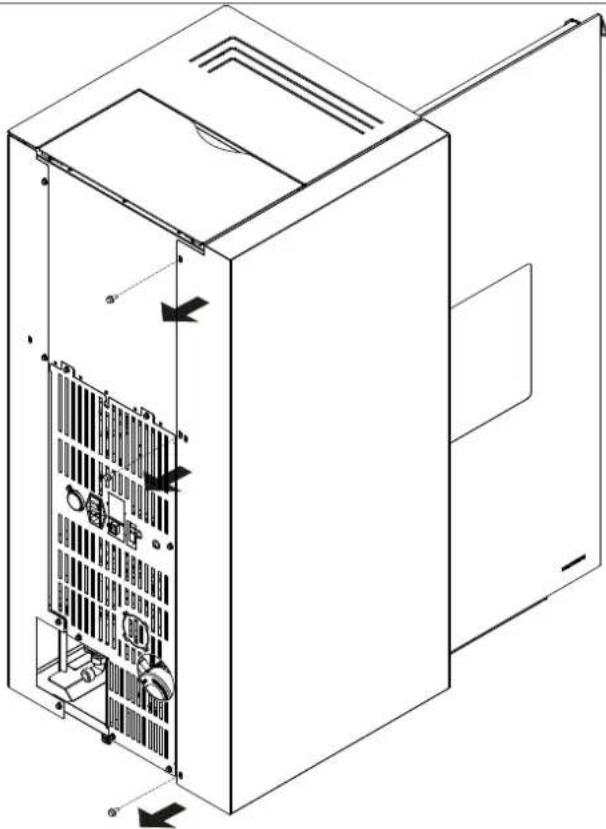

2.1 Demontage der linken Seite

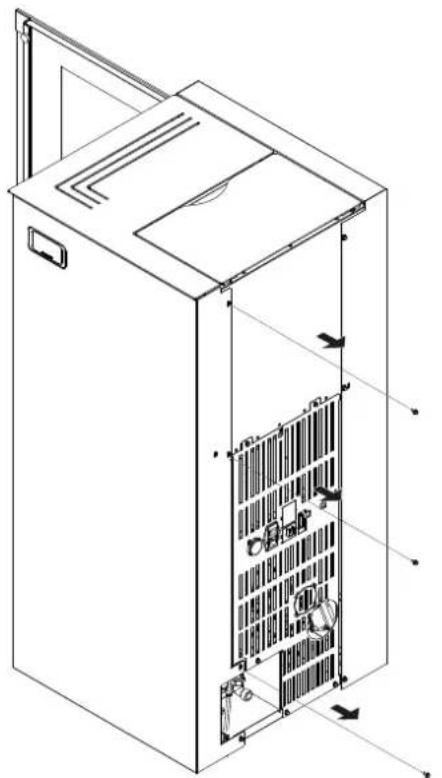

2.2 Demontage der rechten Seite

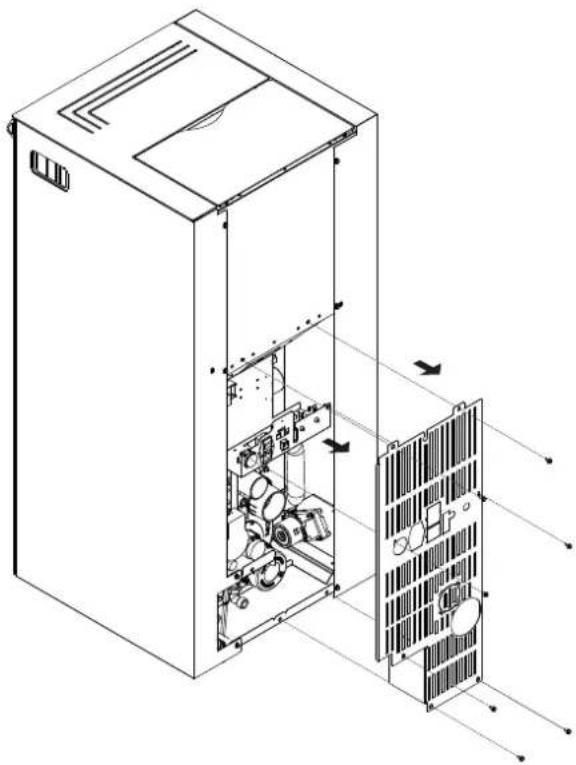

2.3 Demontage des Rückenteils

Um die Komponenten zusammenzubauen, müssen Sie in der umgekehrten Reihenfolge vorgehen, wie in den Abbildungen zur Demontage gezeigt.
