Tipo di prodotto	Stufa a pellet idraulica
Marchio	Palazzetti
Modello	Ecofire Dadò Idro 10
Potenza termica totale	4,6 - 10,3 kW
Potenza termica all'acqua	3,9 - 9,5 kW
Rendimento	96 %
Consumo orario di pellet	1 - 2,23 kg/h
Capacità del serbatoio	45 kg
Autonomia stimata	Fino a 20 ore a potenza minima
Temperatura dei fumi	59,3 - 78 °C
Emissioni di CO (al 13% O2)	82 - 276 mg/Nm³
Diametro uscita fumi	80 mm
Diametro ingresso aria comburente	60 mm
Diametro presa aria esterna	100 mm
Tiraggio richiesto	12 ± 2 Pa
Volume minimo del locale	40 m³
Pressione massima di esercizio	2,5 bar
Contenuto d'acqua della caldaia	42,3 L
Alimentazione elettrica	220-240 V, 50 Hz
Potenza elettrica assorbita (funzionamento)	45 W
Potenza elettrica all'accensione	360 W
Dimensioni (A x L x P)	1341 x 615 x 604 mm
Peso	223 kg
Combustibile	Pellet di legno
Collegamento idraulico	Tubi 3/4" gas maschio (mandata e ritorno)
Manutenzione ordinaria	Pulizia settimanale del bruciatore e del cassetto cenere
Frequenza di spazzacamino	Annuale (obbligatorio)
Sicurezza	Sicurezza termica, pressione, accensione elettronica
Garanzia	2 anni

Domande frequenti - Ecofire Dadò Idro 10 Palazzetti

Come accendere la stufa Ecofire Dadò Idro 10?

Assicurarsi che il serbatoio sia pieno di pellet e che la stufa sia collegata. Premere il pulsante di accensione (o utilizzare il telecomando). La stufa esegue un ciclo di accensione automatico con resistenza elettrica. Seguire le istruzioni del manuale per le regolazioni iniziali.

Che tipo di pellet devo usare?

Utilizzare pellet di legno certificati (ENplus A1 o A2) di diametro 6 mm. Evitare pellet umidi o di scarsa qualità che possono sporcare il bruciatore.

Come regolare la temperatura dell'acqua di riscaldamento?

Utilizzare il pannello di controllo per impostare la temperatura desiderata (generalmente tra 30 e 80 °C). La stufa modula automaticamente la potenza per mantenere il setpoint.

Cosa fare se la stufa non si accende?

Verificare l'alimentazione elettrica, il livello di pellet nel serbatoio e che la porta sia ben chiusa. Se il problema persiste, pulire il bruciatore e la candeletta di accensione. Consultare il manuale per i codici di errore.

Come pulire il bruciatore?

Aspettare che la stufa sia fredda. Rimuovere il cassetto cenere e il bruciatore. Aspirare le ceneri e i residui. Utilizzare una spazzola per pulire i fori del bruciatore. Rimettere a posto.

Qual è la frequenza di spazzacamino necessaria?

La pulizia della canna fumaria è obbligatoria almeno una volta all'anno, preferibilmente prima della stagione di riscaldamento. Chiamare uno spazzacamino professionista.

Posso collegare la stufa a un impianto di riscaldamento centrale esistente?

Sì, la stufa è progettata per essere collegata a un circuito idraulico (radiatori, pavimento radiante). Prevedere un vaso di espansione, una pompa e le valvole di sicurezza. Consultare un professionista per l'installazione.

Qual è il consumo elettrico della stufa?

In funzionamento normale, la stufa consuma circa 45 W. Durante l'accensione, la resistenza elettrica consuma 360 W per alcuni minuti. Il consumo annuale è basso.

Come svuotare il circuito acqua della stufa?

Spegnere l'alimentazione elettrica e lasciare raffreddare. Chiudere le valvole di arresto. Aprire lo sfiato e il rubinetto di scarico nel punto basso del circuito. Raccogliere l'acqua in un secchio. Consultare il manuale per le precauzioni antigelo.

Cosa fare in caso di blackout?

La stufa si spegne automaticamente. Quando torna la corrente, può riaccendersi automaticamente in base alle impostazioni. In caso contrario, riavviare manualmente. Verificare che i componenti elettronici non siano stati danneggiati.

MANUALE UTENTE Ecofire Dadò Idro 10 Palazzetti

1 DESCRIZIONE GENERALE 4

1.1 Caratteristiche tecniche 6

2 SMONTAGGIO E MONTAGGIO DELLA VESTIZIONE 10

2.1 Smotaggio del fianco sinistro 10
2.2 Smotaggio del fianco destro 11
2.3 Smotaggio dello schienale

13

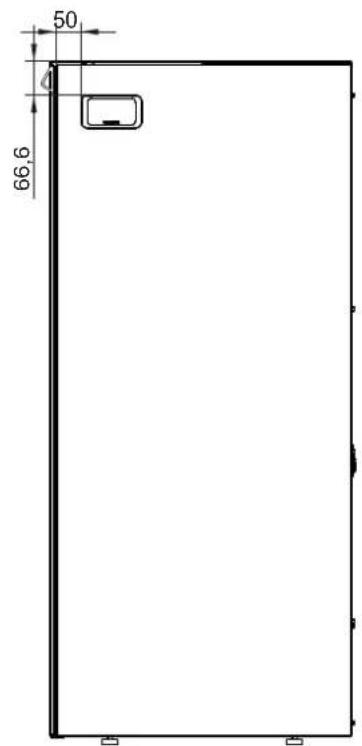

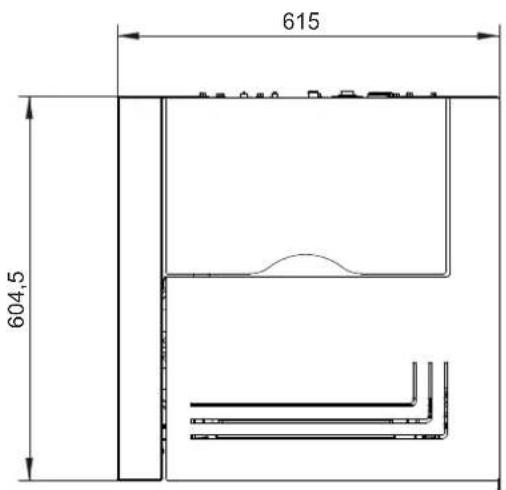

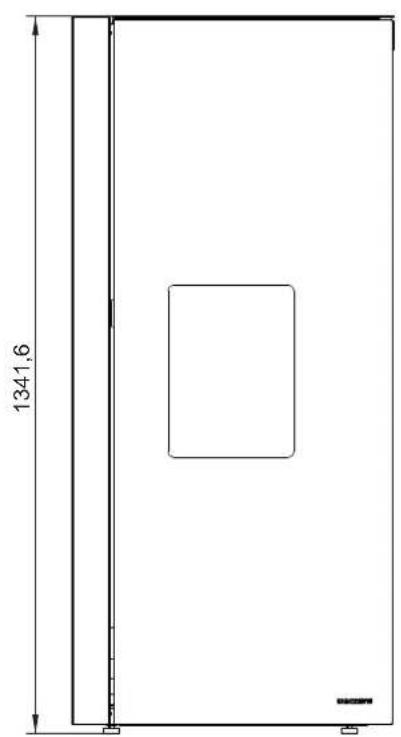

1 DESCRIZIONE GENERALE

1341,6

50 66.6

615 604,5

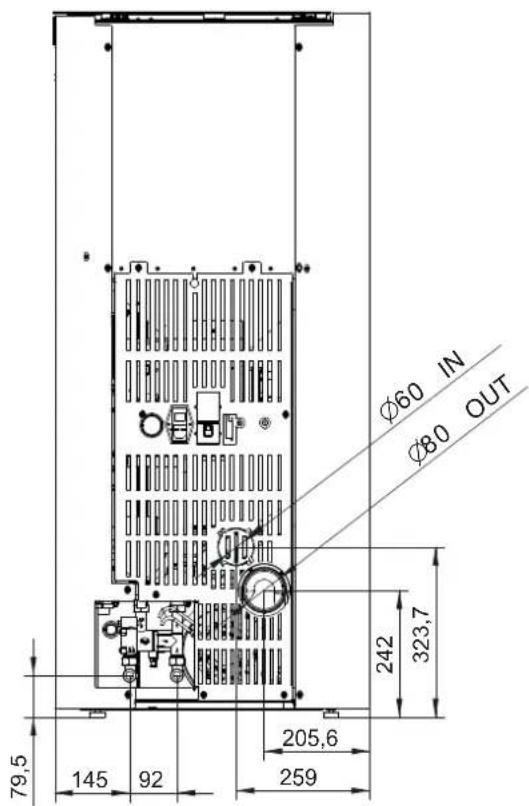

Ø60 IN Ø80 OUT 242 323,7 79,5 145 92 205,6 259

Fig.1

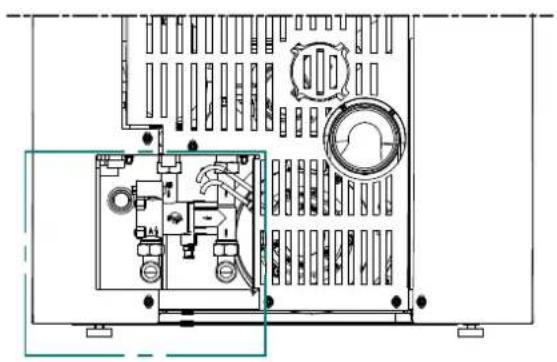

Tubo di mandata (3/4' gas M)

C

ubo di ritorno (3/4' gas M)

1.1 Caratteristiche tecniche

ECOFIRE DADÒ		IDRO 10
		Min Max
Potenza termica globale (resa) kW 4,6 10,3
Potenza termica all'acqua kW 3,9 9,5
Rendimento % 96,4 96
Temperatura fumi	°C	59,3	78
Portata fumi	g/s	4,56	7,11
Consumo orario di combustibile	kg/h	1	2,23
Emissioni di CO (al 13% di O2)	mg/Nm3	276	82
Uscita fumi	mm	∅ 80
Ingresso aria comburente	mm	∅ 60
Presa d'aria esterna	mm	∅ 100
Combustibile		Pellet di legno
Tiraggio della canna fumaria	Pa	12 ± 2
Tiraggio minimo per dimensionamento del camino	Pa	0,0
Stufa adatta per locali non inferiori a m	3	40
Capacità serbatoio di alimentazione	kg	45
Peso	kg	223
N° di ventilatori ambiente	n°	-
Portata dei ventilatori ambiente	m3/h	-
Pressione massima di funzionamento	bar	2,5 (200000 Pa)
Contenuto d'acqua della caldaia	litri	42,3

Dati elettrici		DADÒ 10
Tensione	V	220-240
Frequenza	Hz	50
Potenza max assorbita in funzionamento	W	45
Potenza assorbita all'accensione elettrica	W	360
ECOFIRE DADÒ		IDRO 15
		Min Max
Potenza termica globale (resa) kW 4,615
Potenza termica all'acqua kW 3,914,1
Rendimento % 96,4 95,3
Temperatura fumi	°C	59,3	95,6
Portata fumi g/s 4,56 9,43
Consumo orario di combustibile	kg/h	1	3,27
Emissioni di CO (al 13% di O2)	mg/Nm3	276	58
Uscita fumi	mm	∅ 80
Ingresso aria comburente	mm	∅ 60
Presa d'aria esterna	mm	∅ 100
Combustibile		Pellet di legno
Tiraggio della canna fumaria	Pa	12 ± 2
Tiraggio minimo per dimensionamento del camino	Pa	0,0
Stufa adatta per locali non inferiori a	m3	40
Capacità serbatoio di alimentazione	kg	45
Peso	kg	223
N° di ventilatori ambiente	n°	-
Portata dei ventilatori ambiente	m3/h	-
Pressione massima di funzionamento	bar	2,5 (200000 Pa)
Contenuto d'acqua della caldaia	litri	42,3

Dati elettrici		DADÒ 15
Tensione	V	220-240
Frequenza	Hz	50
Potenza max assorbita in funzionamento	W	45
Potenza assorbita all'accensione elettrica	W	360
ECOFIRE DADÒ		IDRO 20
		Min Max
Potenza termica globale (resa) kW 4,6 20
Potenza termica all'acqua kW 3,9 18,9
Rendimento % 96,4 94,7
Temperatura fumi °C 59,3 114,4
Portata fumi g/s 4,56 11,28
Consumo orario di combustibile	kg/h	1	4,39
Emissioni di CO (al 13% di O2)	mg/Nm3	276	66
Uscita fumi	mm	∅ 80
Ingresso aria comburente	mm	∅ 60
Presa d'aria esterna	mm	∅ 100
Combustibile		Pellet di legno
Tiraggio della canna fumaria	Pa	12 ± 2
Tiraggio minimo per dimensionamento del camino	Pa	0,0
Stufa adatta per locali non inferiori a	m3	40
Capacità serbatoio di alimentazione	kg	45
Peso	kg	223
N° di ventilatori ambiente	n°	-
Portata dei ventilatori ambiente	m3/h	-
Pressione massima di funzionamento	bar	2,5 (200000 Pa)
Contenuto d'acqua della caldaia	litri	42,3

Dati elettrici		DADÒ 20
Tensione	V	220-240
Frequenza	Hz	50
Potenza max assorbita in funzionamento	W	45
Potenza assorbita all'accensione elettrica	W	360
ECOFIRE DADÒ		IDRO 26
		Min Max
Potenza termica globale (resa) kW 4,6 26
Potenza termica all'acqua kW 3,9 24,6
Rendimento % 96,4 94
Temperatura fumi	°C	59,3	137
Portata fumi g/s 4,56 13,2
Consumo orario di combustibile	kg/h	1	5,75
Emissioni di CO (al 13% di O2)	mg/Nm3	276	94
Uscita fumi	mm	∅ 80
Ingresso aria comburente	mm	∅ 60
Presa d'aria esterna	mm	∅ 100
Combustibile		Pellet di legno
Tiraggio della canna fumaria	Pa	12 ± 2
Tiraggio minimo per dimensionamento del camino	Pa	0,0
Stufa adatta per locali non inferiori a	m3	40
Capacità serbatoio di alimentazione	kg	45
Peso	kg	223
N° di ventilatori ambiente	n°	-
Portata dei ventilatori ambiente	m3/h	-
Pressione massima di funzionamento	bar 2,5 (200000 Pa)
Contenuto d'acqua della caldaia	litri	42,3

Dati elettrici		DADÒ 26
Tensione	V	220-240
Frequenza	Hz	50
Potenza max assorbita in funzionamento	W	45
Potenza assorbita all'accensione elettrica	W	360

2 SMONTAGGIO E MONTAGGIO DELLA VESTIZIONE

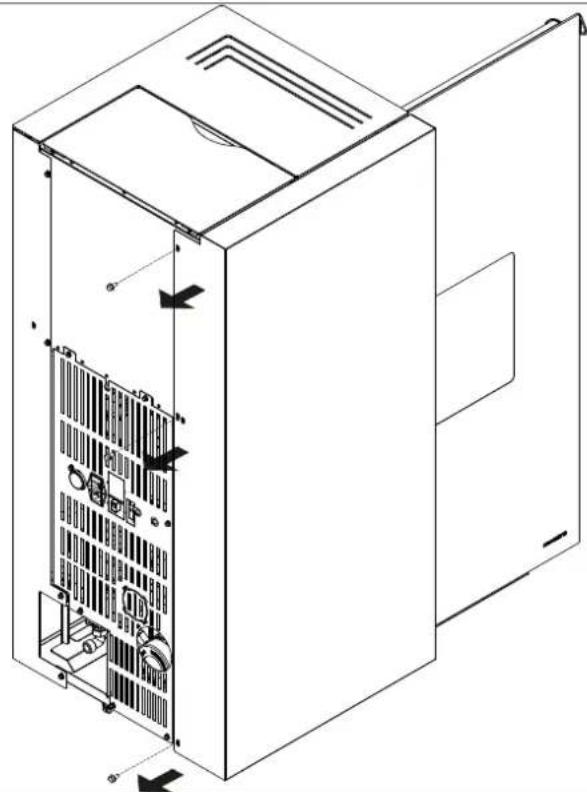

2.1 Smotaggio del fianco sinistro

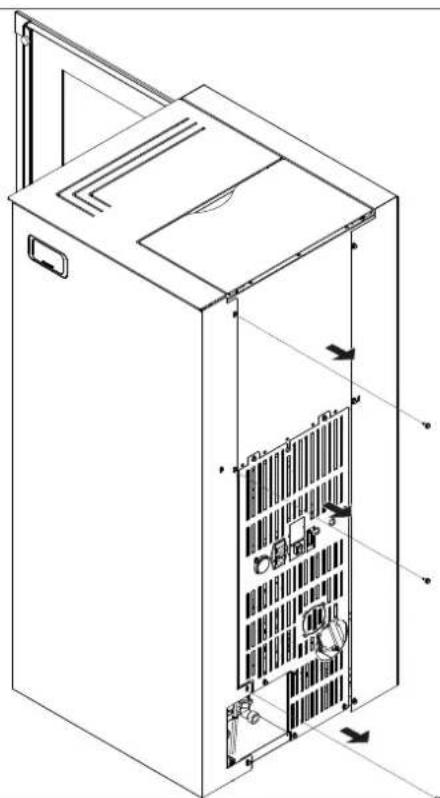

2.2 Smotaggio del fianco destro

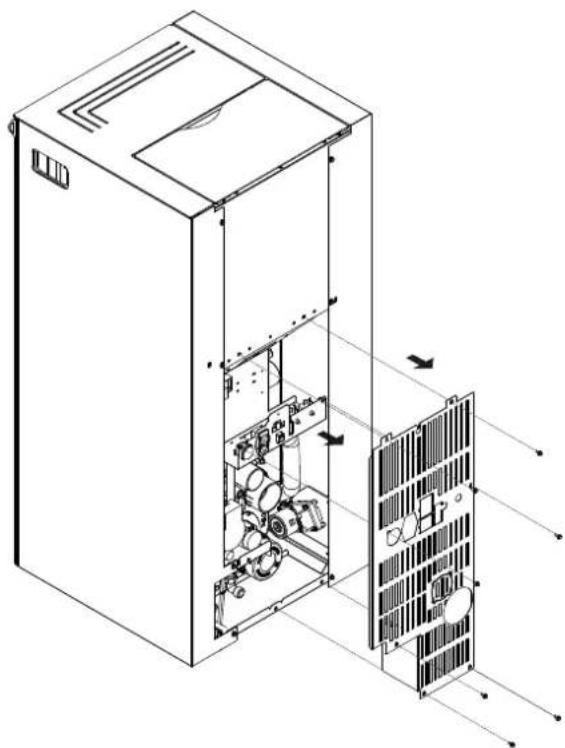

2.3 Smotaggio dello schienale

Per il montaggio dei componenti è necessario procedere nell'ordine opposto a quanto riportato nelle figure di smontaggio.

CONTENTS

1 GENERAL DESCRIPTION 15

Palazzetti si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell'intento di migliorarli senza pregiudicarne le caratteristiche essenziali.
