MANUALE UTENTE Ecofire Vivi 9 Palazzetti

desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per la scelta.

Per consentirLe di utilizzare al meglio il suo prodotto, la invitiamo a seguire attentamente quanto descritto nel presente manuale.

Dear Customer,

1.3 Caratteristiche tecniche 8

1.3.1 Modelli VIVI US 8

1.3.2 Modelli VIVI 9

1.3.3 Distanze minime di sicurezza.... 10

1.3.4 Distanze minime per la corretta manutenzione e gestione .....11

2 VESTIZIONE 12

2.1 Smontaggio e montaggio della vestizione ..... 12

2.1.1 Smontaggio fianchi .....12

2.1.2 Smontaggio schienale .....12

3 KIT OPZIONALI 13

3.1 Installazione del KIT PRO2.... 13

3.1.1 Componenti del kit .....13

3.1.2 Installazione....13

1 CONOSCERE IL PRODOTTO

1.1 Componenti principali

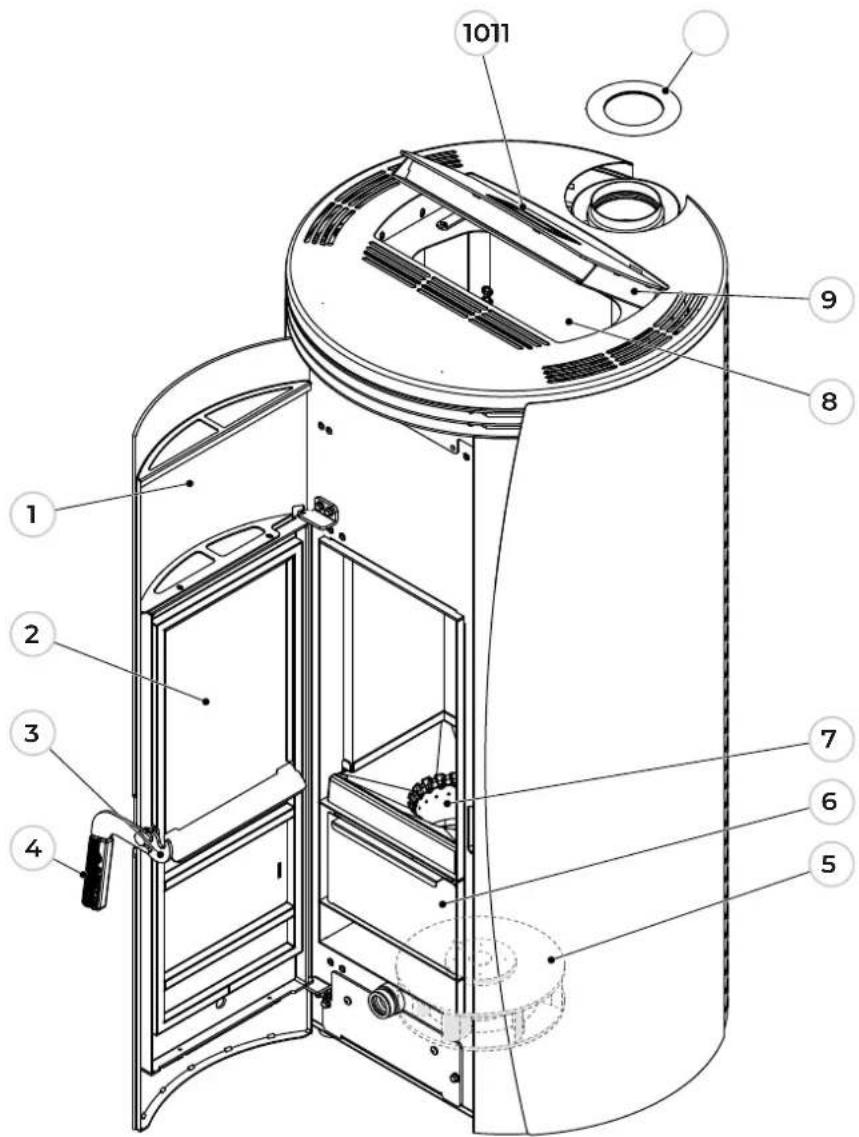

1.1.1 VIVI

1011 9 8 7 6 5 1 2 3 4

Figura 1

1 Porta
2 Vetro porta interno
3 Maniglia di apertura
4 Maniglia fredda
5 Ventilatore ambiente
6 Cassetto cenere
7 Braciere
8 Serbatoio pellet
9 Coperchio serbatoio
10 Display
11 Rosone

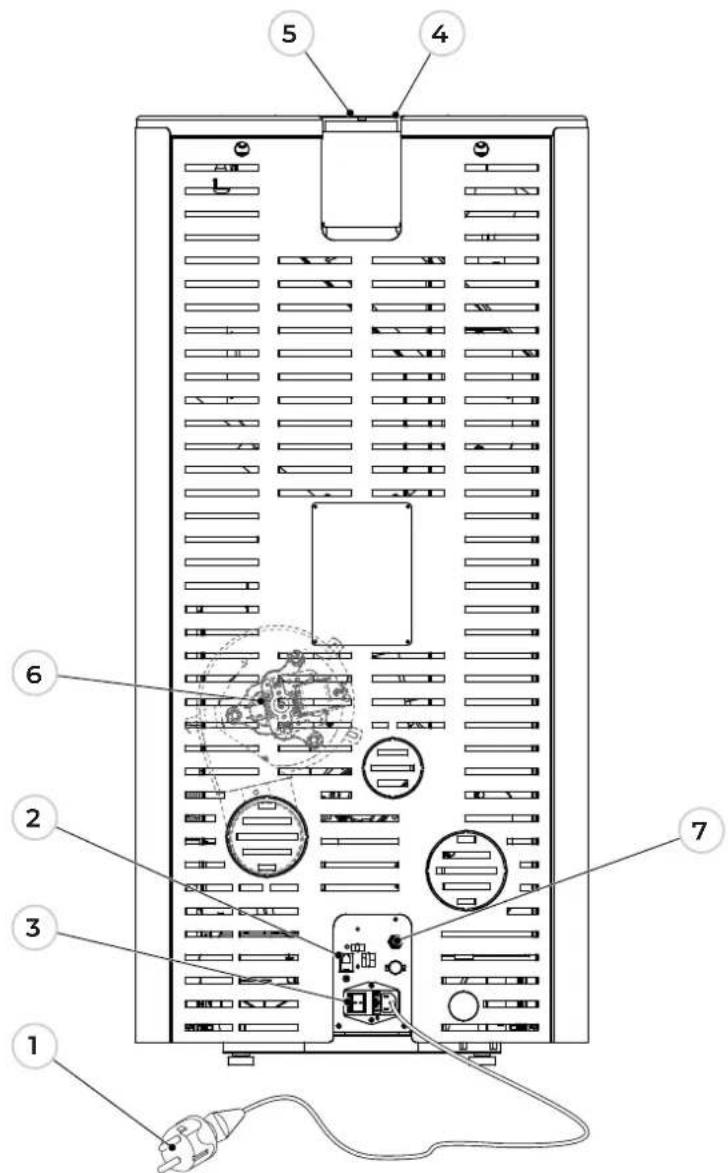

1 Cavo di alimentazione
2 Connettore RJ11
3 Interruttore di accensione
4 Ingresso aria comburente
5 Tubo di uscita fumi
6 Ventilatore posteriore (PRO2 - OPTIONAL)
7 Sonda ambiente

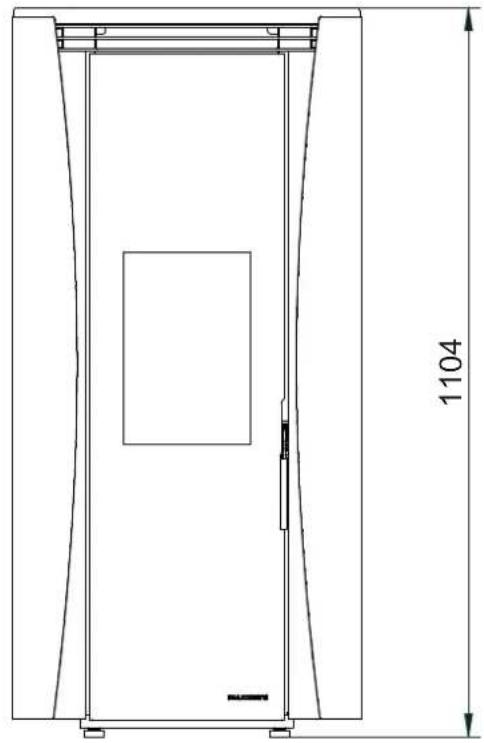

1.2 Dimensioni

1.2.1 VIVI US

1.3 Caratteristiche tecniche

1.3.1 Modelli VIVI US

Par. Descrizione UM		VIVI TCA 6 US VIVI TCA 9 US
P_nom	Potenza termica nominale kW 6 9
P_part	Potenza termica a carico parziale kW 2.5
_nom	Efficienza dell'apparecchio alla potenza termica nominale % 90 88
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale	%	91
_s	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	%	85.9	84.3
EEI	Indice di efficienza energetica, espresso come numero intero		126	124
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3		50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3		275
NO_xnom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3		99
NO_xpart (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3		62
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3		2
OCG_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3		5
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	7	10
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3		8
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa		12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa		10
el_sis	Consumo di energia elettrica ausiliaria in standby	kW		0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW		0.045
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW		0.02
E	Tensione di alimentazione	V		220-240
f	Frequenza di alimentazione	Hz		50
W_max	Potenza elettrica massima assorbita. dato intero	W		360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	197	270
T_spart	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C		120
T_class	Classificazione del camino in conformità alla norma di riferimento			400
_fg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	4.1	5.4
_fg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s		3.1
	CO_2	%	11	13.5
	Massimo tiraggio consentito canna fumaria	Pa		20
	Minimo tiraggio consentito canna fumaria	Pa		6
	Tiraggio minimo per dimensionamento del camino	Pa		0.0
	Peso	kg		105
	Capacità serbatoio di alimentazione	kg		16
	Stufa adatta per locali non inferiori a	m3		25
	Diametro uscita fumi	mm		80
	Combustibile	-		Pellet
	Diametro presa d'aria esterna	mm		100

1.3.2 Modelli VIVI

Par. Descrizione UM		VIVI TCA 6 VIVI TCA 9
P_nom	Potenza termica nominale kW 6 9
P_part	Potenza termica a carico parziale kW 2.5
_nom	Efficienza dell'apparecchio alla potenza termica nominale	%	90
_part	Efficienza dell'apparecchio alla potenza termica a carico parziale	%	91
_s	Efficienza del riscaldamento stagionale dell'apparecchio alla potenza termica nominale	%	85.9
EEI	Indice di efficienza energetica, espresso come numero intero		126
CO_nom (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica nominale	mg/m3	50
CO_part (13% O_2 )	Emissione di CO al 13% di ossigeno alla potenza termica parziale	mg/m3	275
NO_xnom (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica nominale	mg/m3	99
NO_xpart (13% O_2 )	Emissione di NOx al 13% di ossigeno alla potenza termica parziale	mg/m3	62
OCG_nom (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica nominale	mg/m3	2
OCG_part (13% O_2 )	Emissione di idrocarburi al 13% di ossigeno alla potenza termica parziale	mg/m3	5
PM_nom (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica nominale	mg/m3	7
PM_part (13% O_2 )	Emissione di particolato al 13% di ossigeno alla potenza termica parziale	mg/m3	8
p_nom	Tiraggio dei fumi alla potenza termica nominale	Pa	12
p_part	Tiraggio dei fumi alla potenza termica parziale	Pa	10
el_ss	Consumo di energia elettrica ausiliaria in standby	kW	0.002
el_max	Consumo di energia elettrica ausiliaria alla potenza termica nominale	kW	0.045
el_min	Consumo di energia elettrica ausiliaria alla potenza termica parziale	kW	0.02
E	Tensione di alimentazione	V	220-240
f	Frequenza di alimentazione	Hz	50
W_max	Potenza elettrica massima assorbita. dato intero	W	360
T_snom	Temperatura di uscita del gas di scarico alla potenza termica nominale	°C	197
T_spart	Temperatura di uscita del gas di scarico alla potenza termica parziale	°C	120
T_class	Classificazione del camino in conformità alla norma di riferimento		400
_lg nom	Flusso di massa del gas di scarico alla potenza termica nominale	g/s	4.1
_lg part	Flusso di massa del gas di scarico alla potenza termica parziale	g/s	3.1
	CO_2	%	11
	Massimo tiraggio consentito canna fumaria	Pa	20
	Minimo tiraggio consentito canna fumaria	Pa	6
	Tiraggio minimo per dimensionamento del camino	Pa	0.0
	Peso	kg	100
	Capacità serbatoio di alimentazione	kg	22
	Stufa adatta per locali non inferiori a	m3	25
	Diametro uscita fumi	mm	80
	Combustibile	-	Pellet
	Diametro presa d'aria esterna	mm	100

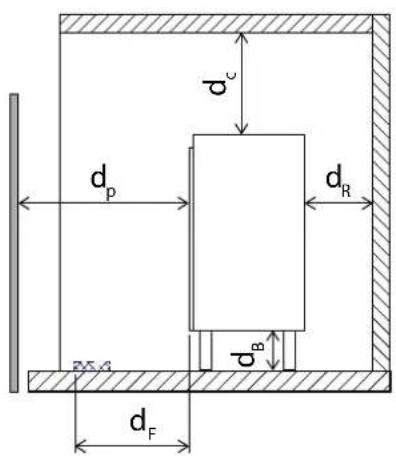

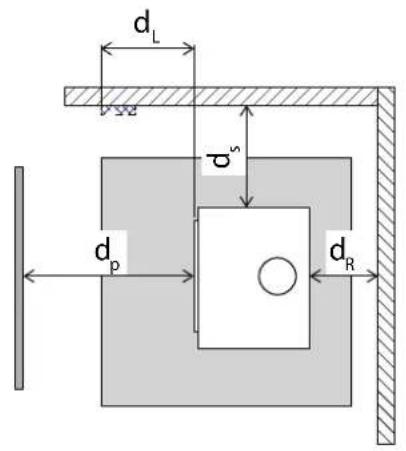

1.3.3 Distanze minime di sicurezza

Par. Descrizione UM			VIVI TCA 6 US	VIVI TCA 9 US	VIVI TCA 6	VIVI TCA 9
d_R	Distanze minime dalla parte posteriore da materiale combustibile mm 100
d_s	Distanze minime dai lati da materiale combustibile mm 200
d_c	Distanze minime dall'alto verso il materiale combustibile mm 750
d_p	Distanze minime dalla parte anteriore del materiale combustibile mm 1000
d_F	Distanze minime perimetriche inferiori rispetto a materiali combustibile attorno al prodotto	mm 1500
d_L	Distanze minime perimetriche frontali rispetto a materiali combustibile attorno al prodotto	mm 1500

d_c d_p d_R 25.4 d_F

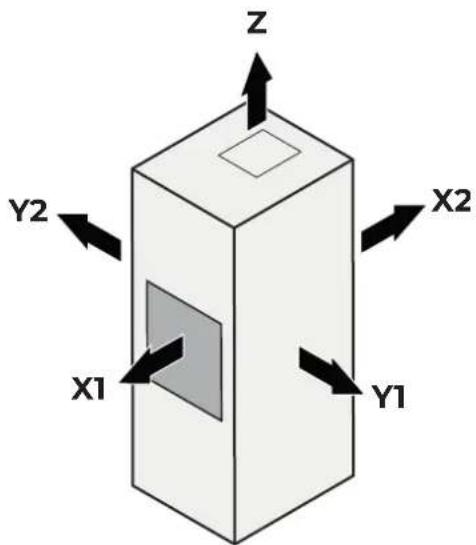

1.3.4 Distanze minime per la corretta manutenzione e gestione

Par. Descrizione UM			VIVI TCA6 US	VIVI TCA9 US	VIVI TCA6	VIVI TCA9
X1 Distanze minime dalla parte anteriore del materiale combustibile mm 1000
X2 Distanze minime dalla parte posteriore da materiale combustibile mm 100
Y1	Distanze minime dai lati da materiale combustibile	mm		500
Y2	Distanze minime dai lati da materiale combustibile	mm		500
Z	Distanze minime dall'alto verso il materiale combustibile	mm		750

Z Y2 X2 X1 Y1

Figura 6

2 VESTIZIONE

2.1 Smontaggio e montaggio della vestizione

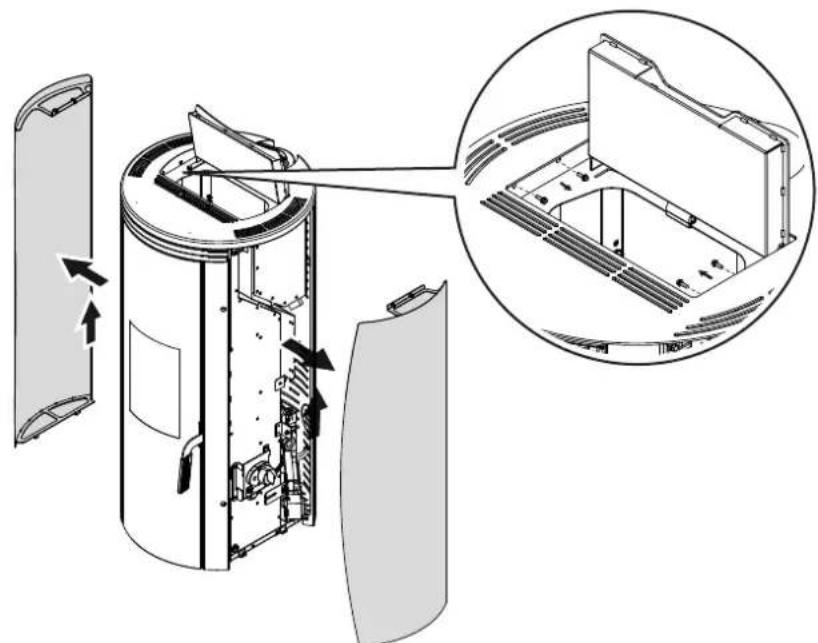

2.1.1 Smontaggio fianchi

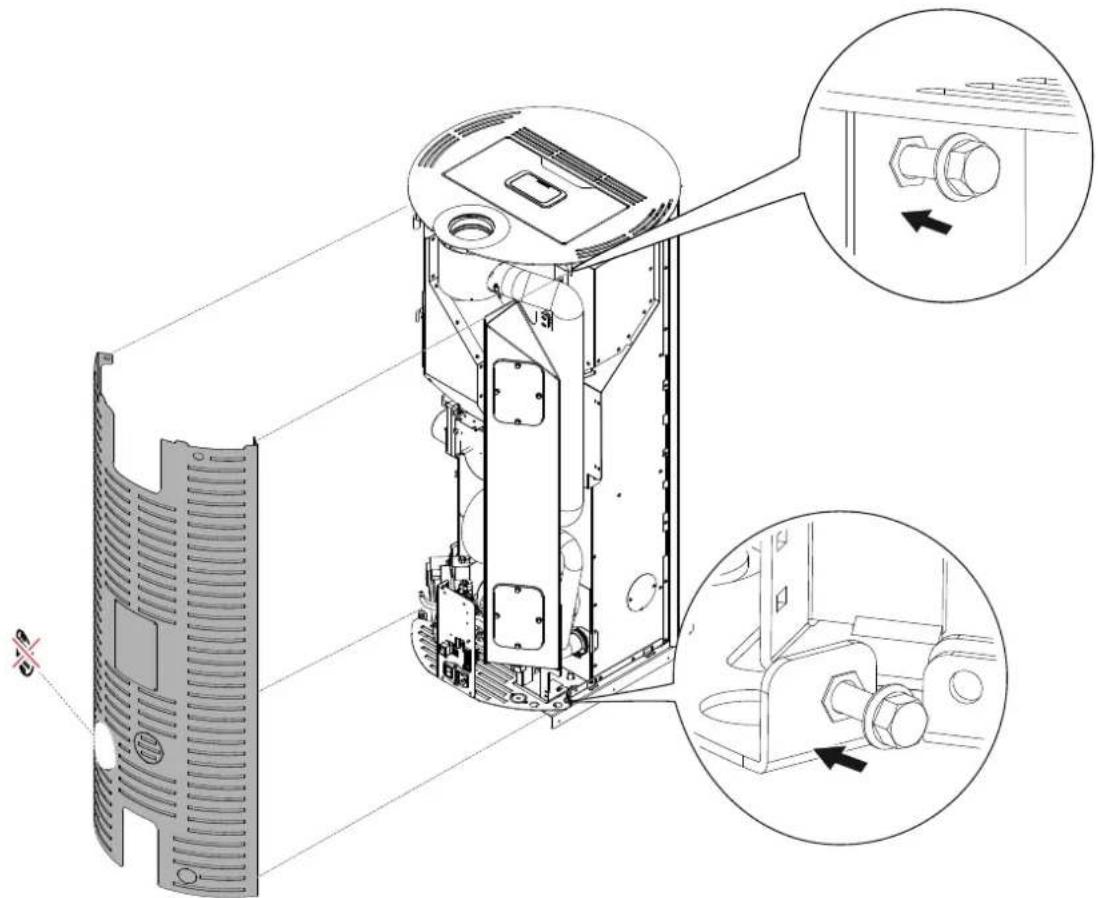

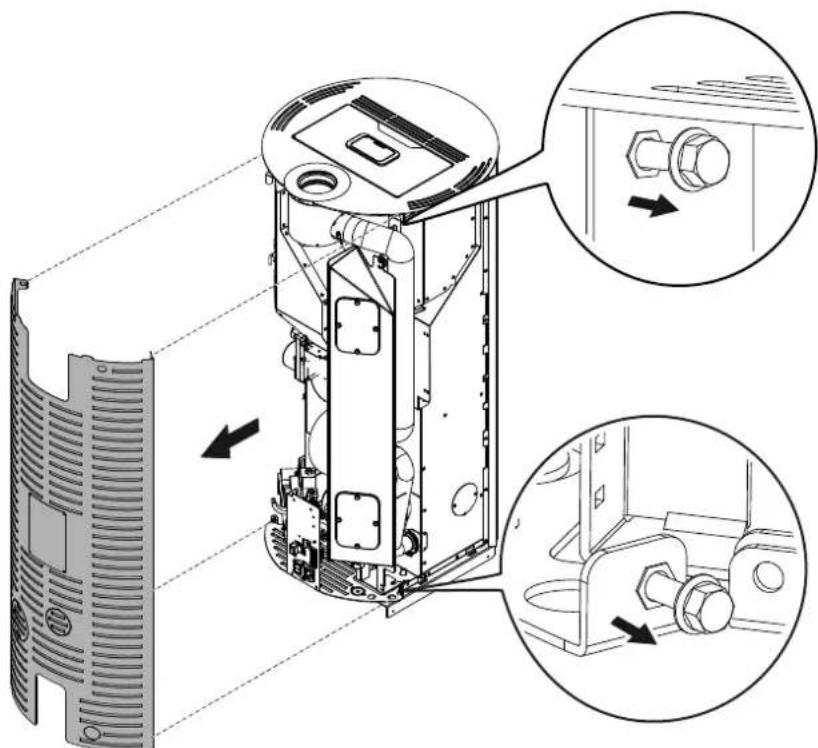

2.1.2 Smontaggio schienale

Per il montaggio è necessario procedere nell'ordine inverso a quanto riportato nelle figure di smontaggio.

3 KIT OPZIONALI

3.1 Installazione del KIT PRO2

3.1.1 Componenti del kit

II KIT PRO2 è costituito dai seguenti componenti:

• Motore centrifugo
  – Vite fissaggio motore (M5x16 - 3 pz.)
• Staffa supporto ventilatore
• Vite fissaggio staffa e curva (3,9x9,5 - 3 pz.).

3.1.2 Installazione

Per l'installazione del kit eseguire la seguente procedura:

1. Smontare i fianchi e lo schienale (vedere paragrafi specifici)

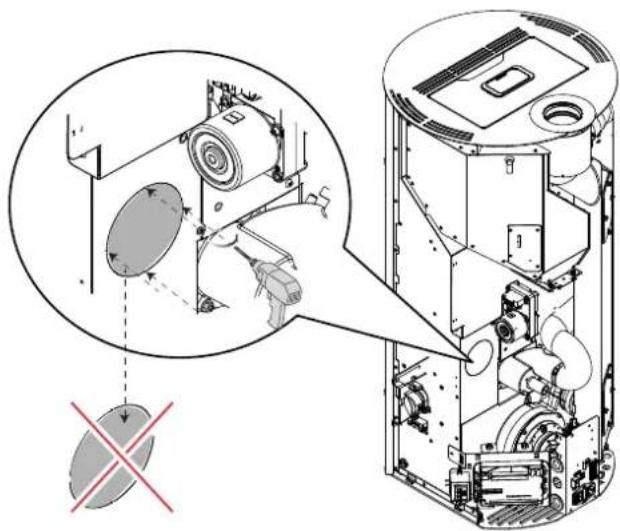

2. Togliere il pretrancio sull'involucro

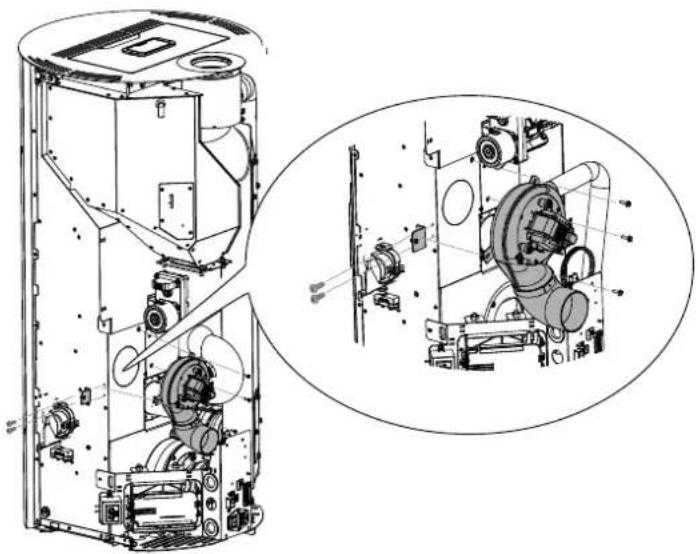

1. Installare la staffetta e il ventilatore

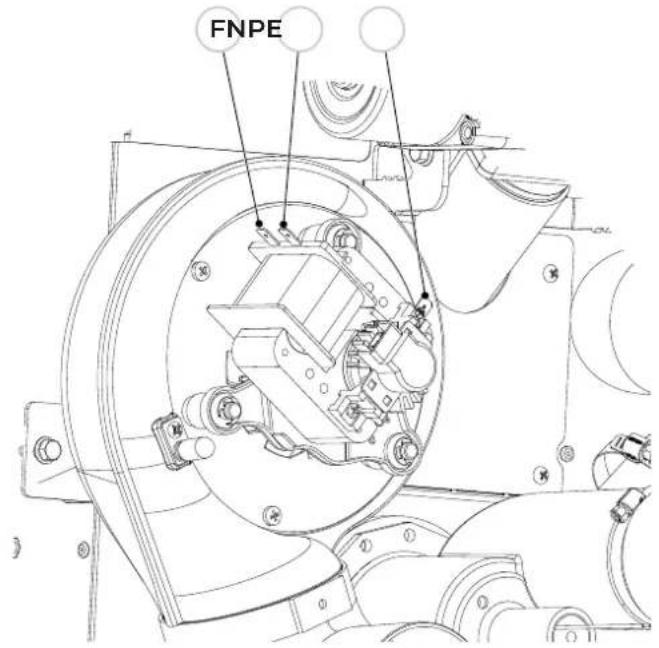

1. Collegare il ventilatore connettendo i cavi liberi di fase, neutro e terra presenti nell'impianto elettrico del prodotto e situati in prossimità del gruppo di caricamento

FNPE

Figura 12

1. Eliminare il pretrancio dallo schienale
2. Rimontare lo schienale

Palazzetti si riserva di variare in qualunque momento e senza preavviso i propri prodotti nell'intento di migliorarli senza pregiudicarne le caratteristiche essenziali.
