BEDIENUNGSANLEITUNG Ecofire Vivi 9 Palazzetti
Sehr geehrter Kunde,
Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen zur Wahl gratulieren.
Damit Sie Ihren neuen Produkt, so gut wie möglich benutzen können, bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben genau zu befolgen.

Estimado Cliente,
1.3 Technische Daten 34
1.3.1 Modelle VIVI US....34
1.3.2 Modelle VIVI 35
1.3.3 Mindestsicherheitsabstände 36
1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung. . . . . 37
2 VERKLEIDUNG 38
2.1 Verkleidung entfernen und anbringen 38
2.1.1 Seitenverkleidung abnehmen 38
2.1.2 Hintere Verkleidung abnehmen 38
3 OPTIONALE BAUSÄTZE 39
3.1 BAUSATZ PRO2 installieren....39
3.1.1 Bestandteile des Bausatzes....39
3.1.2 Installation 39
1 PRODUKTANGABEN
1.1 Hauptkomponenten
1.1.1 VIVI


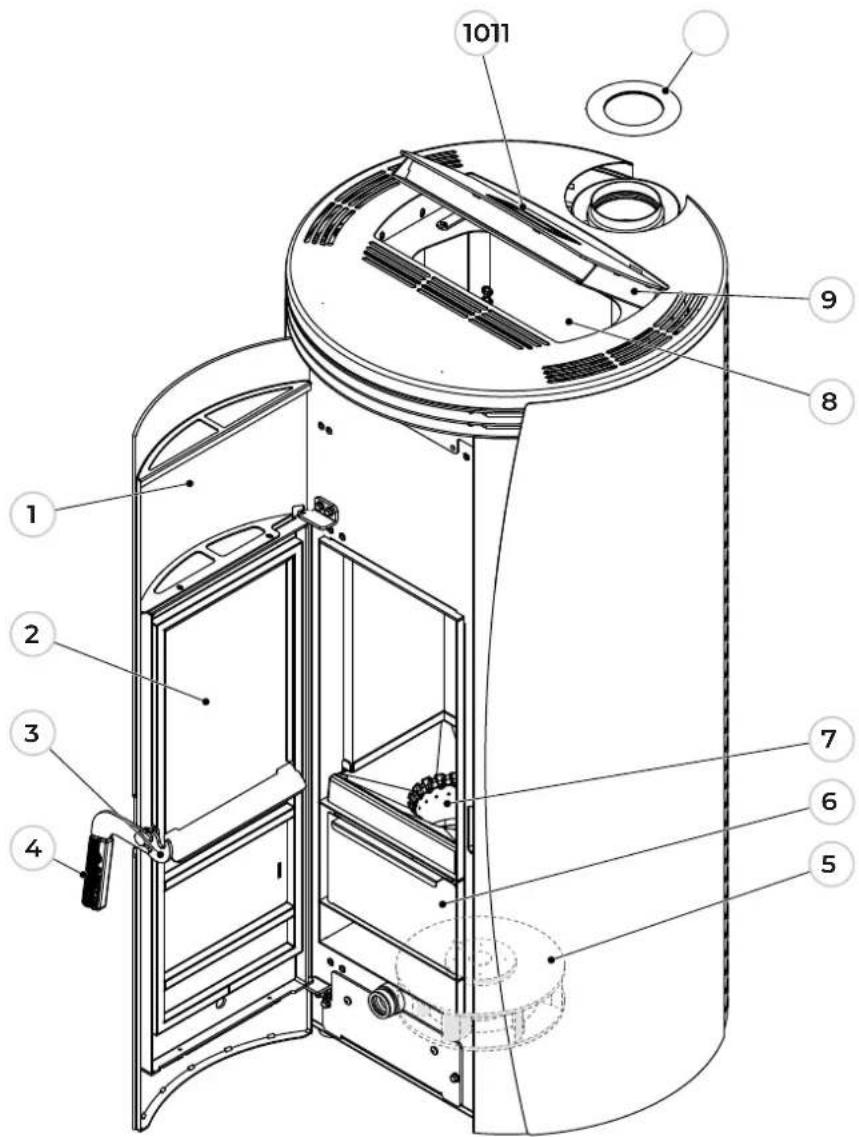

1011 9 8 7 6 5 1 2 3 4Abbildung 1
1 Tür
2 Türglas innen
3 Türgriff
4 Kalter Türgriff
5 Raum-Gebläse
6 Aschelade
7 Brenntopf
8 Pellettank
9 Tankdeckel
10 Display
11 Rosette

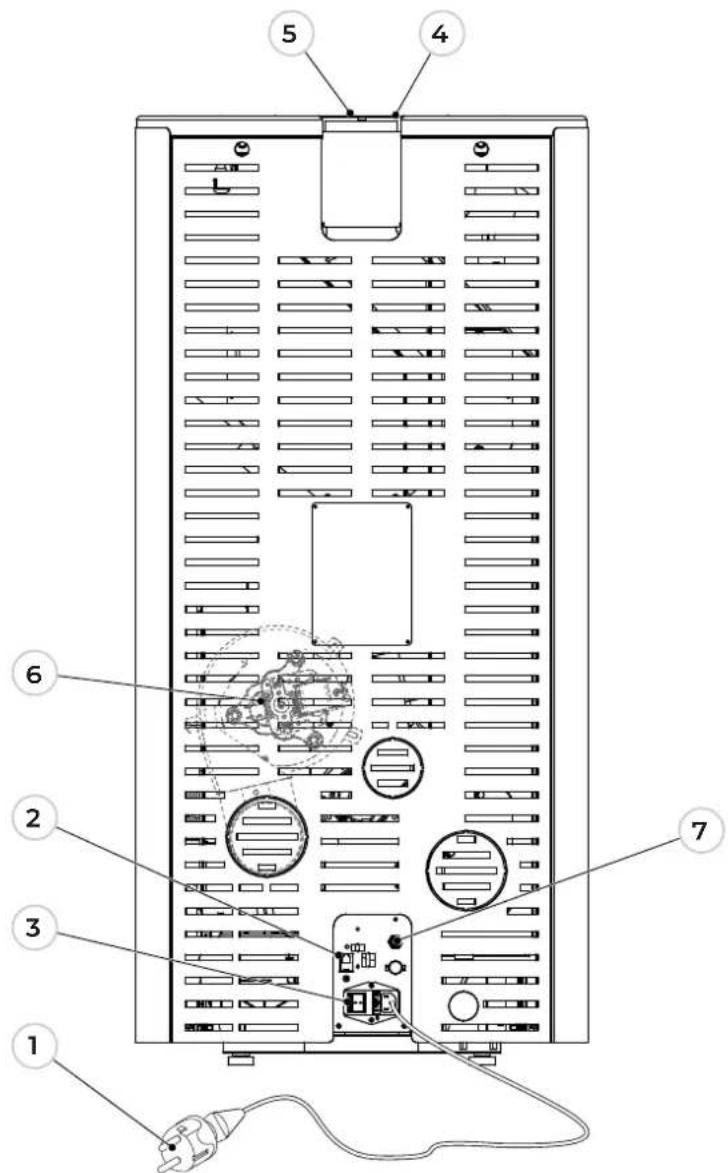

1 Netzkabel
2 RJ11-Steckverbinder
3 Zündschalter
4 Brennlufteintritt
5 Rauchabzugsrohr
6 Hinteres Gebläse (PRO2 - OPTIONAL)
7 Raumfühler
1.2 Abmessungen

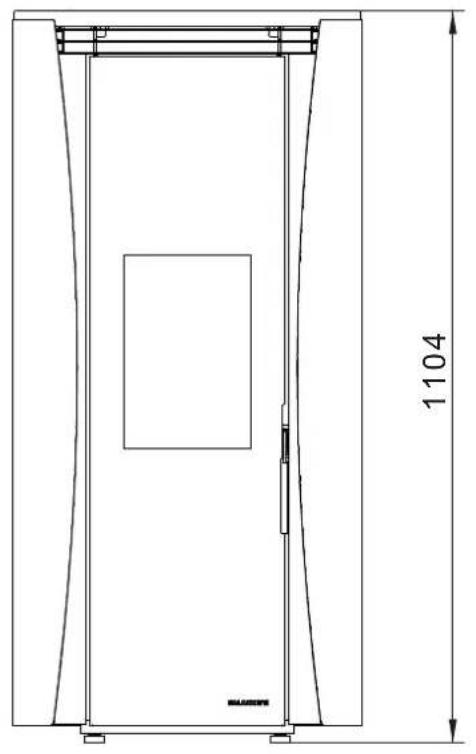

1.2.1 VIVI US


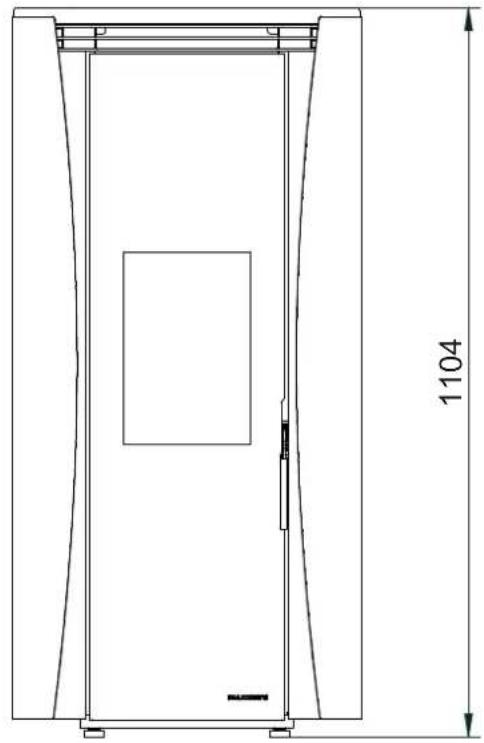

1.2.2 VIVI

1.3 Technische Daten
1.3.1 Modelle VIVI US
| Par. Beschreibung | M.Einh. | VIVI TCA 6 US VIVI TCA 9 US | ||
| P_nom | Nennwärmeleistung kW 6 9 | |||
| P_part | Teillast-Wärmeleistung kW 2.5 | |||
| _nom | Geräteeffizienz bei Nennwärmeleistung % 90 88 | |||
| _part | Geräteeffizienz bei Teillast-Wärmeleistung % 91 | |||
| _s | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % | 85.9 | 84.3 |
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 126 | 124 | |
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m ^3 | 50 | |
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m ^3 | 275 | |
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m ^3 | 99 | |
| NO_xpart (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m ^3 | 62 | |
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m ^3 | 2 | |
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m ^3 | 5 | |
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/m ^3 | 7 | 10 |
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/m ^3 | 8 | |
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 12 | |
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 10 | |
| el_SB | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |
| el_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.045 | |
| el_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.02 | |
| E | Versorgungsspannung | V | 220-240 | |
| f | Versorgungsfrequenz | Hz | 50 | |
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |
| T_snom | Abgastemperatur bei Nennwärmeleistung | °C | 197 | 270 |
| T_spart | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 120 | |
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||
| _fg nom | Abgasmassenstrom bei Nennwärmeleistung | g/s | 4.1 | 5.4 |
| _fg part | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.1 | |
| CO_2 | % | 11 | 13.5 | |
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||
| Gewicht | kg | 105 | ||
| Fassungsvermögen Vorratsbehälter | kg | 16 | ||
| Ofen für Räume mit einer Mindestgröße von | m ^3 | 25 | ||
| Durchmesser Rauchabzug | mm | 80 | ||
| Brennstoff | - | Pellet | ||
| Durchmesser Außenluftanschluss | mm | 100 | ||
1.3.2 Modelle VIVI
| Par. Beschreibung | M.Einh. | VIVI TCA 6 VIVI TCA 9 | ||
| P_nom | Nennwärmeleistung kW 6 9 | |||
| P_part | Teillast-Wärmeleistung kW 2.5 | |||
| _nom | Geräteeffizienz bei Nennwärmeleistung | % | 90 | 88 |
| _part | Geräteeffizienz bei Teillast-Wärmeleistung | % | 91 | |
| _s | Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung | % | 85.9 | 84.3 |
| EEI | Energieeffizienzindex, als ganze Zahl angegeben | 126 | 124 | |
| CO_nom (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 50 | |
| CO_part (13 % O_2 ) | CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 275 | |
| NO_xnom (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 99 | |
| NO_xpart (13 % O_2 ) | NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 62 | |
| OCG_nom (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 2 | |
| OCG_part (13 % O_2 ) | Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 5 | |
| PM_nom (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Nennwärmeleistung | mg/ m^3 | 7 | 10 |
| PM_part (13 % O_2 ) | Partikelemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung | mg/ m^3 | 8 | |
| p_nom | Abgasabzug bei Nennwärmeleistung | Pa | 12 | |
| p_part | Abgaszug bei Nennwärmeleistung | Pa | 10 | |
| el_ss | Standby-Hilfsleistungsaufnahme | kW | 0.002 | |
| el_max | Verbrauch an elektrischer Hilfsenergie bei Nennwärmeleistung | kW | 0.045 | |
| el_min | Verbrauch an elektrischer Hilfsenergie bei partieller Wärmeleistung | kW | 0.02 | |
| E | Versorgungsspannung | V | 220-240 | |
| f | Versorgungsfrequenz | Hz | 50 | |
| W_max | Maximale Stromaufnahme - ganzzahlige Angabe | W | 360 | |
| T_snom | Abgastemperatur bei Nennwärmeleistung | °C | 197 | 270 |
| T_spart | Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung | °C | 120 | |
| T_class | Schornsteinklassifizierung gemäß Referenznorm | 400 | ||
| _fgnom | Abgasmassenstrom bei Nennwärmeleistung | g/s | 4.1 | 5.4 |
| _fgpart | Abgasmassenstrom bei partieller Wärmeleistung | g/s | 3.1 | |
| CO_2 | % | 11 | 13.5 | |
| Zulässiger Kamin-Höchstzug | Pa | 20 | ||
| Zulässiger Kamin-Mindestzug | Pa | 6 | ||
| Mindestzug für die Schornsteingröße | Pa | 0.0 | ||
| Gewicht | kg | 100 | ||
| Fassungsvermögen Vorratsbehälter | kg | 22 | ||
| Ofen für Räume mit einer Mindestgröße von | m^3 | 25 | ||
| Durchmesser Rauchabzug | mm | 80 | ||
| Brennstoff | - | Pellet | ||
| Durchmesser Außenluftanschluss | mm | 100 | ||

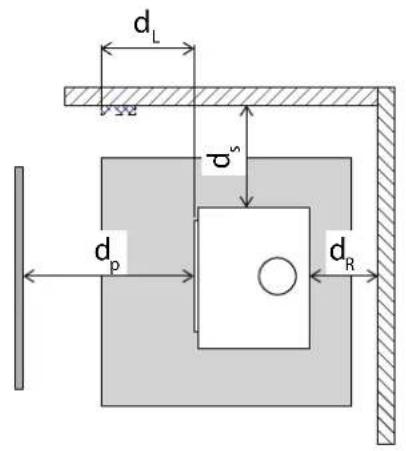

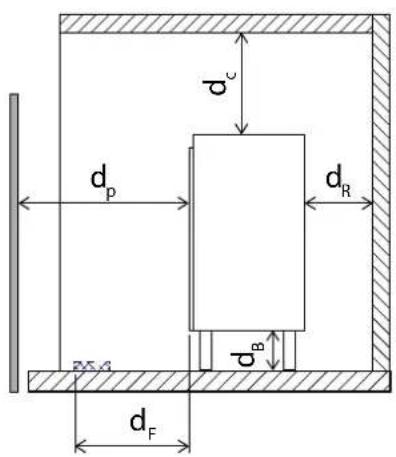

1.3.3 Mindestsicherheitsabstände
| Par. Beschreibung | M.Einh. | VIVI TCA 6 US | VIVI TCA 9 US | VIVI TCA 6 | VIVI TCA 9 | |
| d_R | Mindestabstände von der Rückseite zum Brenngut mm 100 | |||||
| d_s | Mindestabstände von den Seiten zum Brenngut mm 200 | |||||
| d_c | Mindestabstände von oben zum Brenngut mm 750 | |||||
| d_p | Mindestabstände von der Vorderseite des Brennguts mm 1000 | |||||
| d_F | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||
| d_L | Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt | mm 1500 | ||||


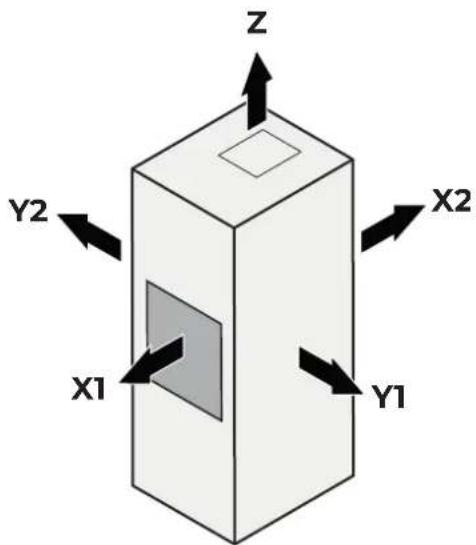

1.3.4 Mindestabstände für ordnungsgemäße Wartung und Handhabung
| Par. Beschreibung | M.Einh. | VIVI TCA 6 US | VIVI TCA 9 US | VIVI TCA 6 | VIVI TCA 9 | |
| X1 Mindestabstände von der Vorderseite des Brennguts mm 1000 | ||||||
| X2 Mindestabstände von der Rückseite zum Brenngut mm 100 | ||||||
| Y1 Mindestabstände von den Seiten zum Brenngut mm | 500 | |||||
| Y2 | Mindestabstände von den Seiten zum Brenngut | mm | 500 | |||
| Z | Mindestabstände von oben zum Brenngut | mm | 750 | |||
2 VERKLEIDUNG
2.1 Verkleidung entfernen und anbringen

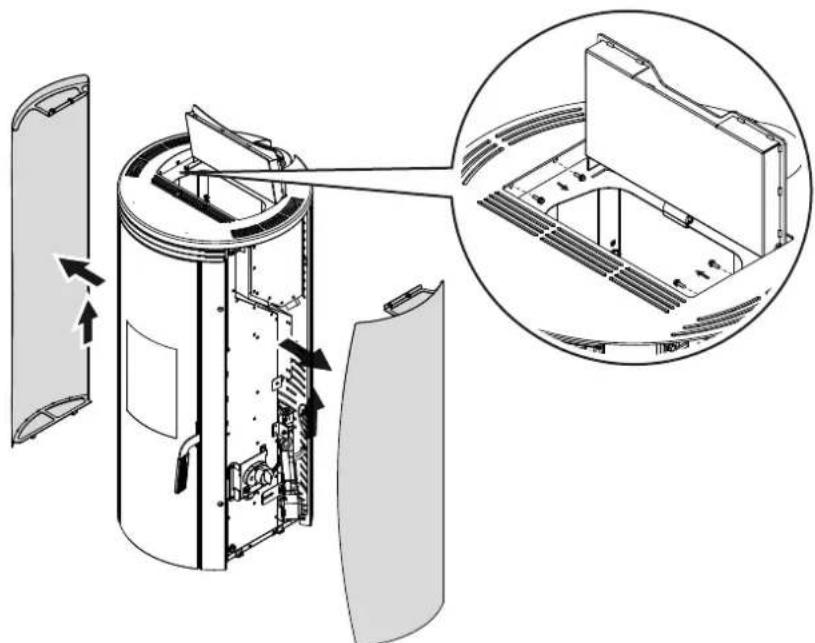

2.1.1 Seitenverkleidung abnehmen

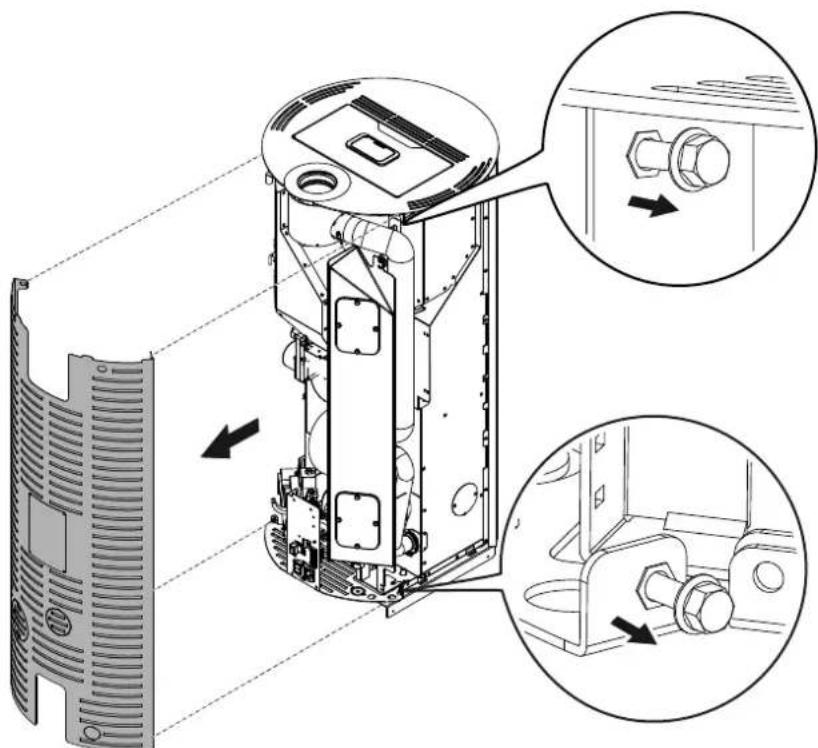

2.1.2 Hintere Verkleidung abnehmen

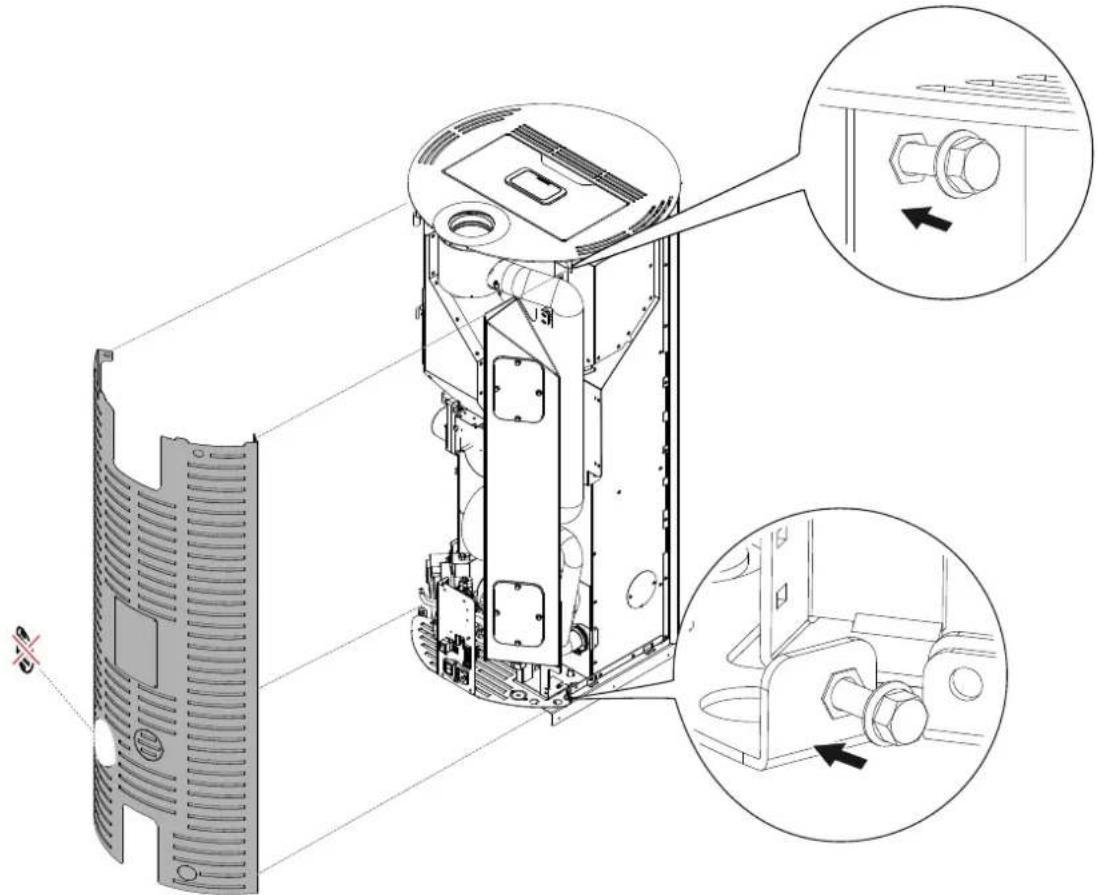

Bei der Montage in umgekehrter Reihenfolge wie in den Abbildungen zum Abbau vorgehen.
3 OPTIONALE BAUSÄTZE
3.1 BAUSATZ PRO2 installieren
3.1.1 Bestandteile des Bausatzes
Der BAUSATZ PRO2 umfasst die folgenden Bestandteile:
- Zentrifugalmotor
- Befestigungsschrauben Motor (M5x16 - 3 Stück)
- Halterung Gebläse
- Befestigungsschraube Halterung und Kurve (3,9x9,5 - 3 Stück).
3.1.2 Installation
Bei der Installation des Bausatzes wie folgt vorgehen:
- Seiten- und hintere Verkleidung abnehmen (siehe entsprechende Absätze)

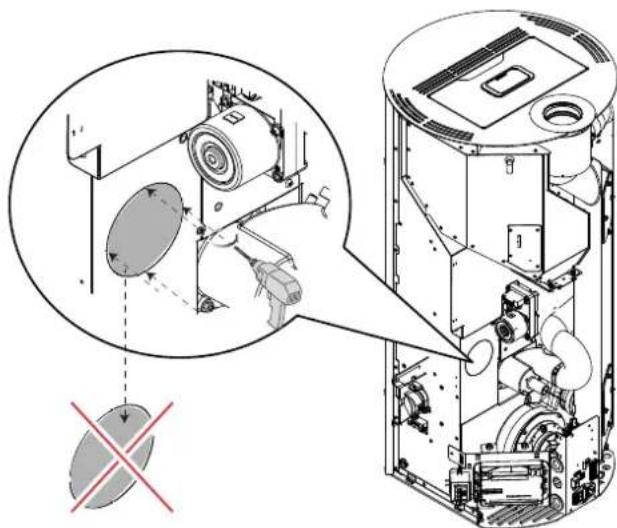

- Die vorgeprägte Lochabdeckung in der Verkleidung entfernen

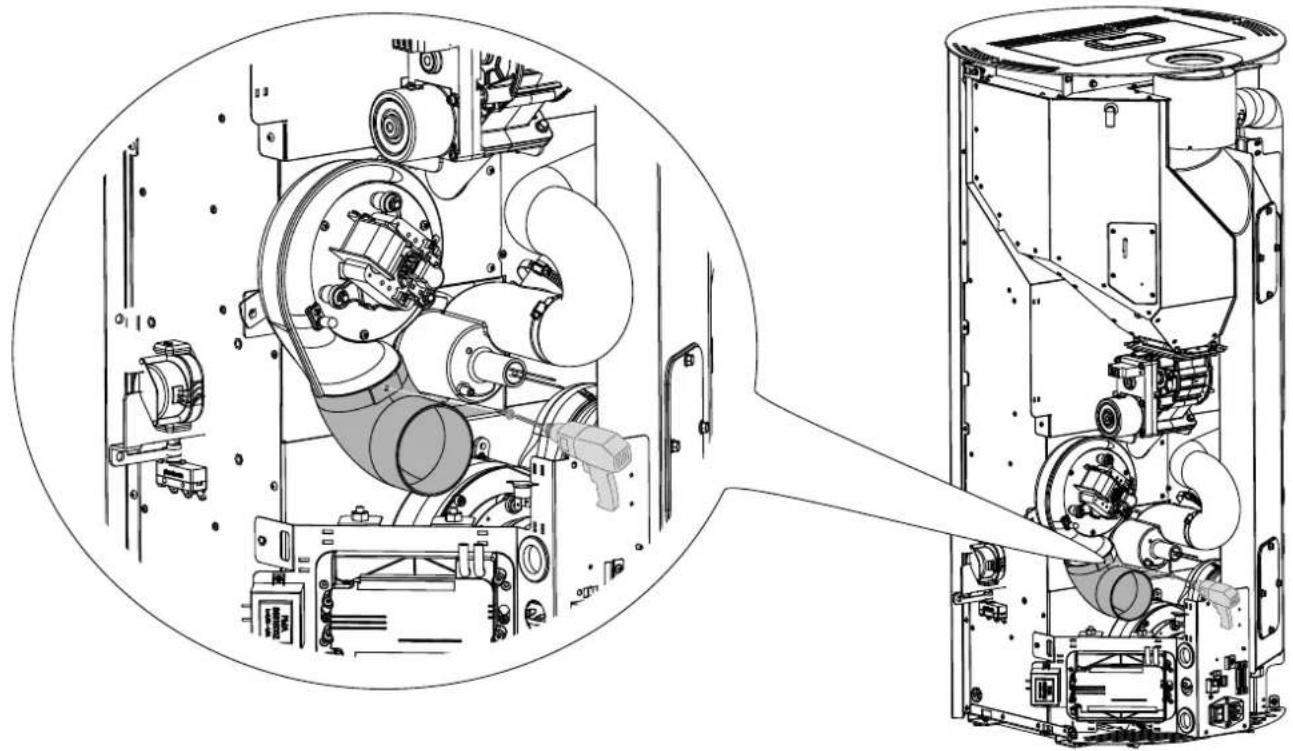

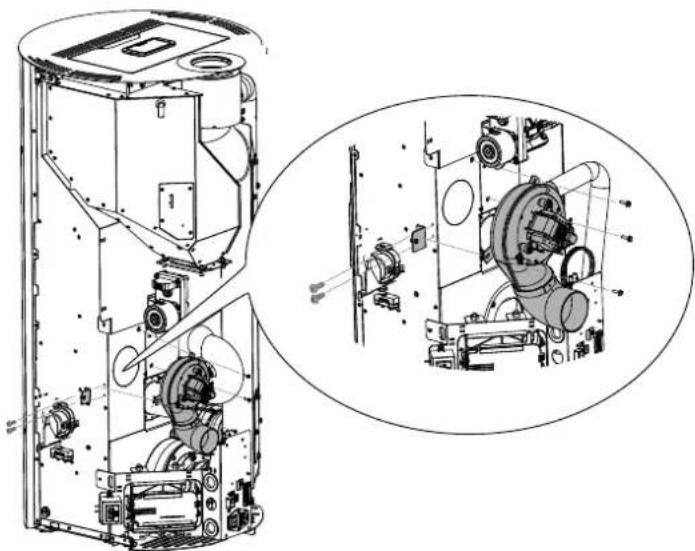

- Beschlag und Gebläse installieren

- Die Gebläsekurve mit einer Bohrschraube befestigen

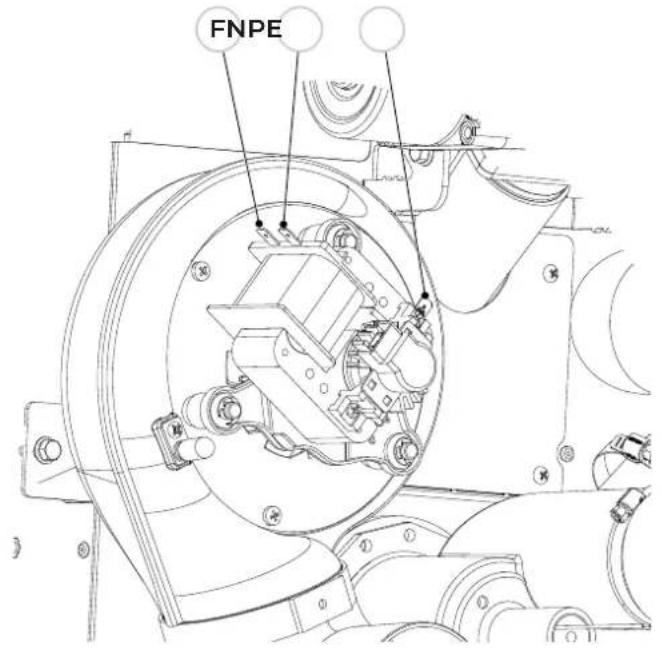

- Schließen Sie das Gebläse an, indem Sie die freien Phasen-, Neutral- und Erdungskabel der elektrischen Anlage des Produkts in der Nähe der Ladeeinheit anschließen
- Die vorgeprägte Lochabdeckung in der hinteren Verkleidung entfernen
- Die hintere Verkleidung wieder montieren

Palazzetti behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung zu ändern, um sie zu verbessern, ohne ihre grundlegenden Eigenschaften zu beeinträchtigen.
