BEDIENUNGSANLEITUNG Ecopalex GTM 70S Palazzetti

Sehr geehrter Kunde,

Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen zur Wahl gratulieren.

Damit Sie ihren neuen Produkt, so gut wie möglich benutzen konnen, bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben genau zu befolgen.

ES

Estimado CLIENTE,

1.1 Hauptkomponenten 22

1.1.1 GTM-70 S 22
1.1.2 GTM-70 SP 23

1.2 Montage des Katalysators 24

1.2.1 GTM-70 SP 24

1.3 Abmessungen 25

1.3.1 GTM-70 S 25
1.3.2 GTM-70 SP 26

1.4 Technische Daten. 27

1.4.1 Mindestsicherheitsabstände 29

1 PRODUKTANGABEN

1.1 Hauptkomponenten

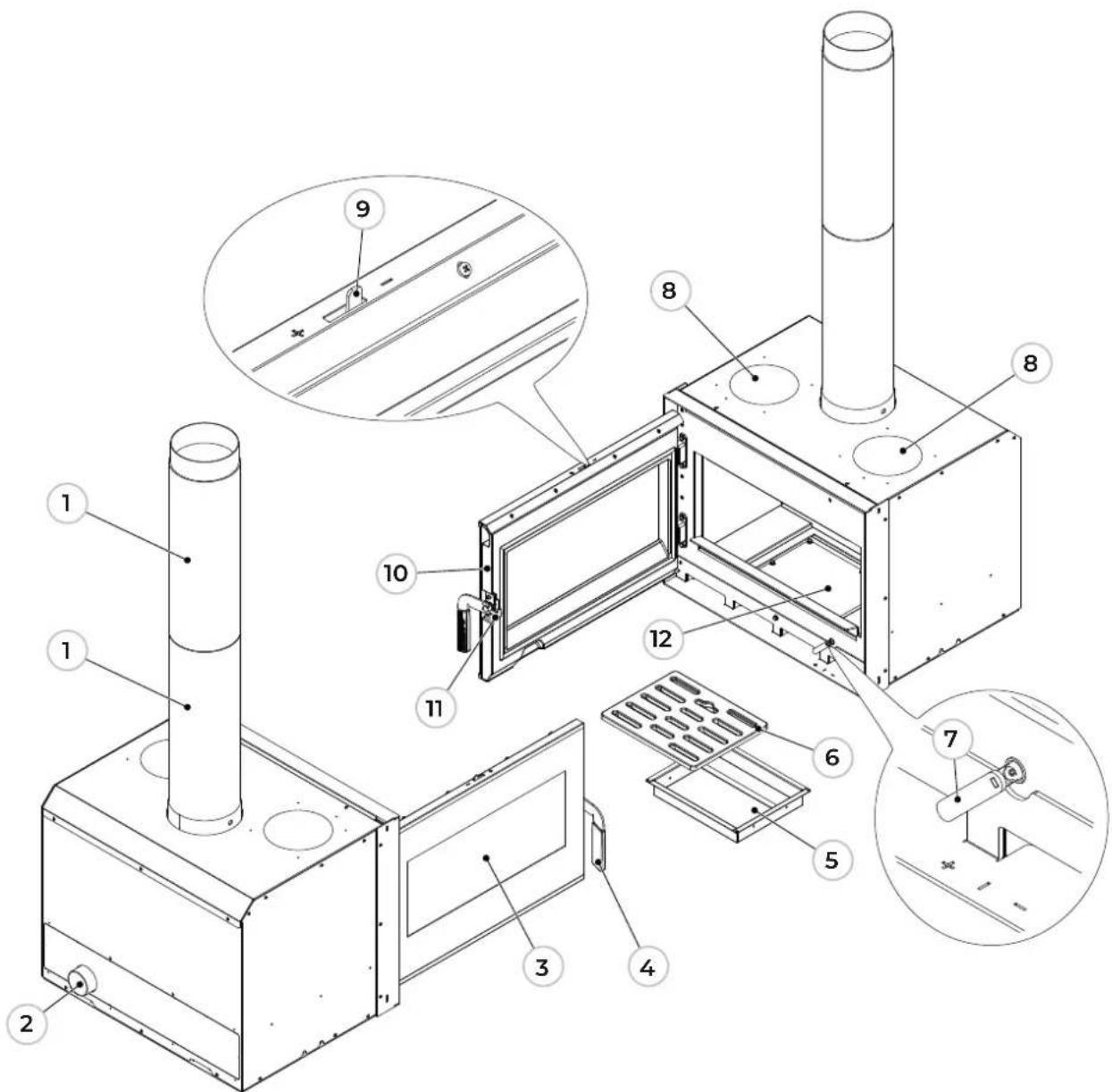

1.1.1 GTM-70 S

Abbildung 1

1 Rauchabzug
2 Brennluftteintritt
3 Turglas
4 Kalter Turgriff
5 Aschelade
6 Feuerrost

7 Brennluftseinstellung
8 Vorbereitung Luftkanalisierung
9 Einstellung Geblase für Glasreinigung
10 Tur
11 Schließhaken
12 Vorbereitung Raum-Geblase

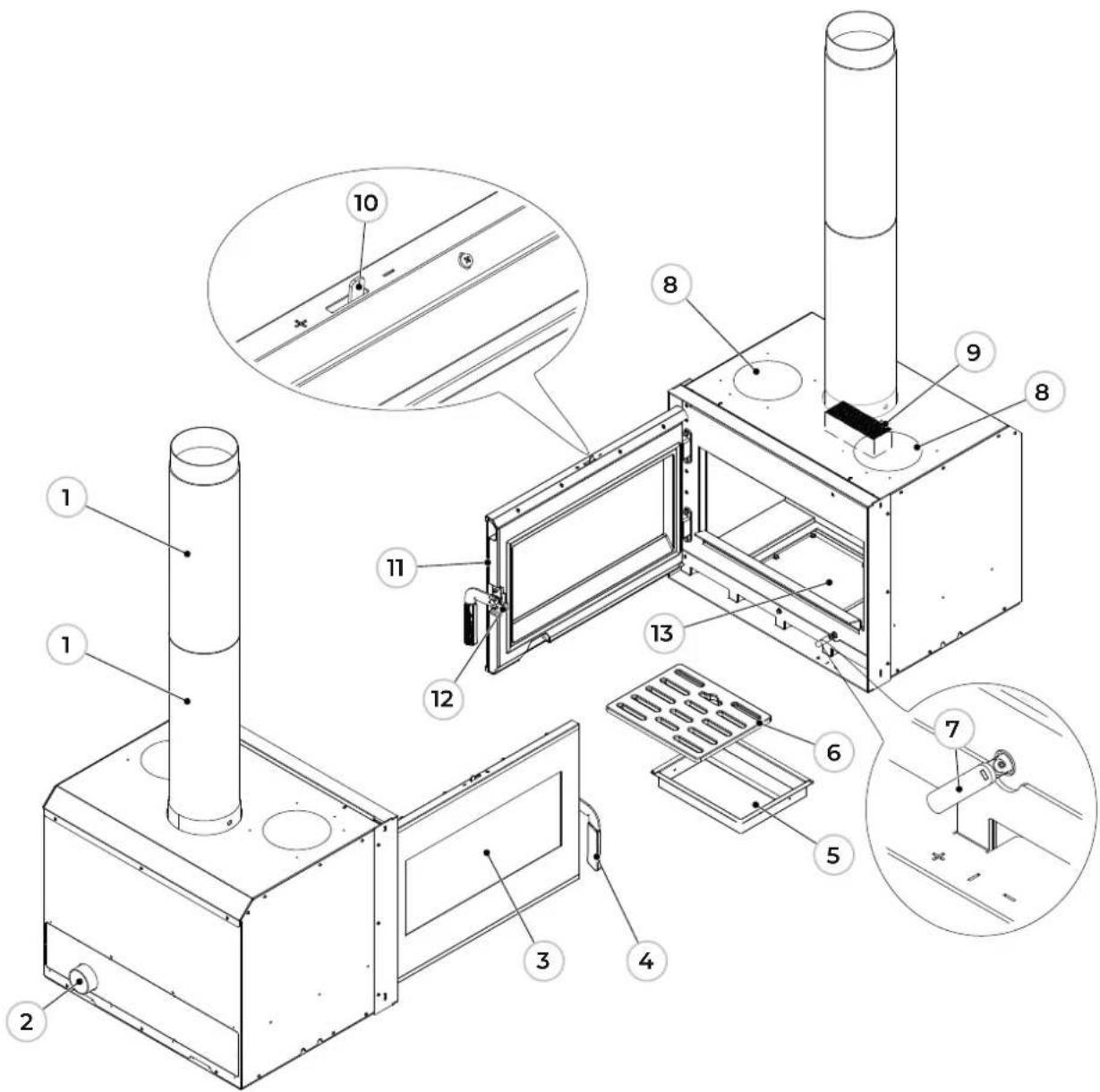

1.1.2 GTM-70 SP

Abbildung 2

1 Rauchabzug
2 Brennluftteinritt
3 Turglas
4 Kalter Turgriff
5 Aschelade
6 Feuerroost
7 Brennlufteinstellung

8 Vorbereitung Luftkanalisierung
9 Katalysator
10 Einstellung Geblase für Glasreinigung
11 Tur
12 SchlieBhaken
13 Vorbereitung Raum-Geblase

1.2 Montage des Katalysators

1.2.1 GTM-70 SP

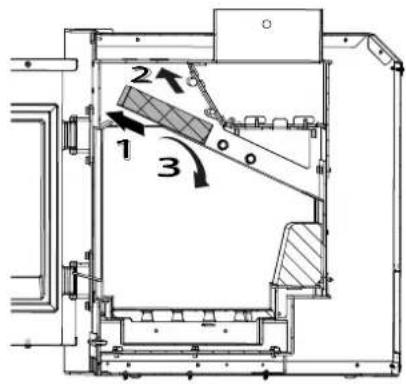

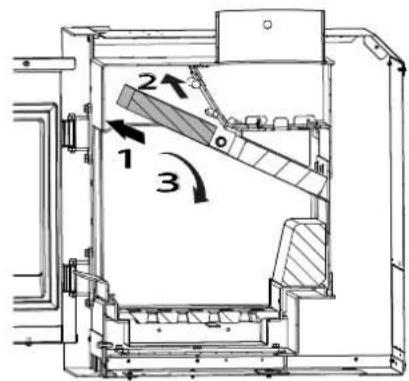

Abbau des Rauchabzugs

Entfernen Sie nacheinander jedem Element des Rauchabzugs, indem Sie es über die Schraube am Befestigungspunkt hinaus nach vorne schieben.

Anschließend verschreiben Sie das Element auf eine Seite und senken Sie es in dieser Position ab, bis es vollständig durch die Klappe herausgezogen werden kann.

Abbildung 3

Abbildung 4

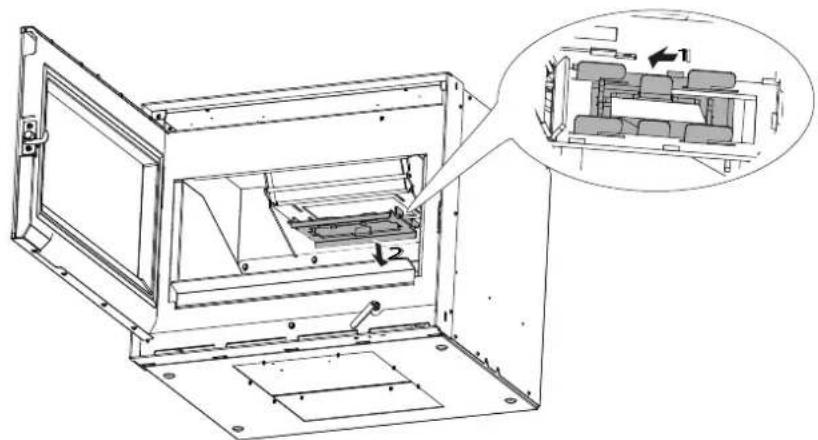

Abbau der Katalysatorhalterung

Abbildung 5

Montage des Katalysators

Richten Sie den Katalysator (A) mit den Lochtern nach oben aus und positionieren Sie ihren Zwischen den Lamellen der Halterung (B), bis er einrastet.

Abbildung 6

Setzen Sie die vollständige Katalysatorhalterung wieder in das Gerät ein.

1.3 Abmessungen

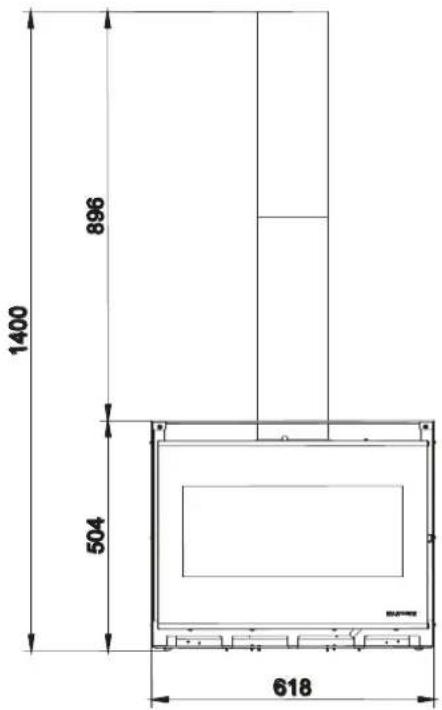

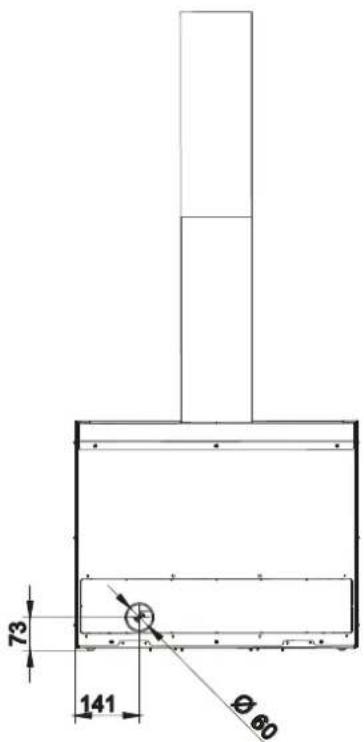

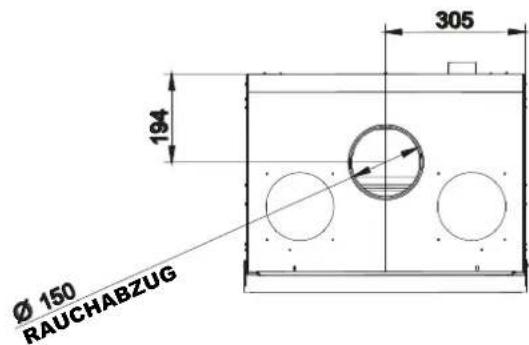

1.3.1 GTM-70 S

Abbildung 7

60 Brennlufteintritt
0150 Rauchabzug
(*) abhängig von den Standfußen verstellbare Höhe
Abmessungen in mm

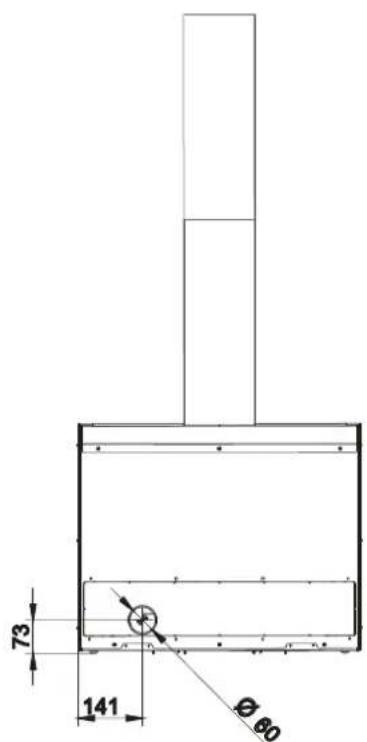

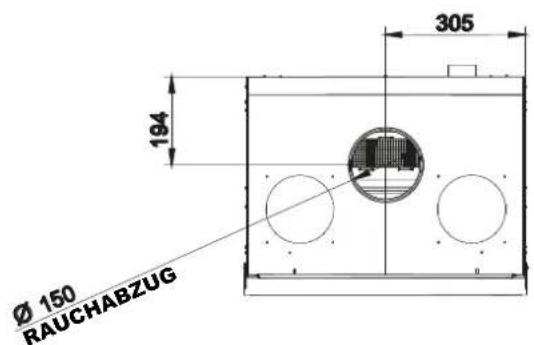

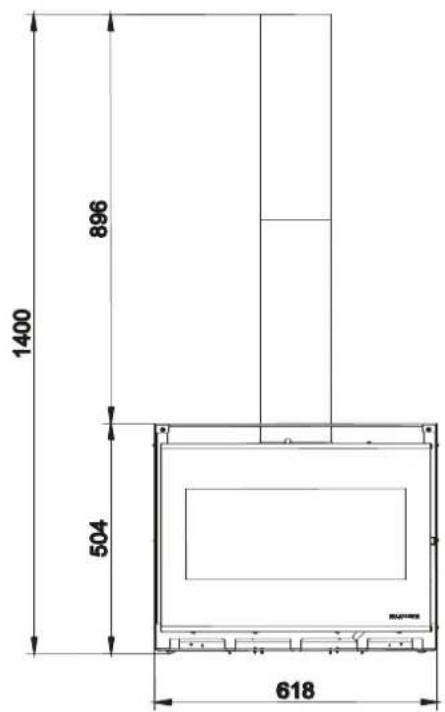

1.3.2 GTM-70 SP

Abbildung 8

60 Brennlufteintritt
0 150 Rauchabzug

(*) abhängig von den Standfußen verstellbare Höhe

Abmessungen in mm

1.4 Technische Daten

Modelle GTM-70 S - GTM-70 SP

Par. Beschreibung		M.Einh.	GTM70S	GTM70SP
Pnom	Nennwärmeleistung kW 9.7 9.4
Ppart	Teillast-Wärmeleistung kW - 5.4
ηnom	Geräteffizienz bei Nennwärmeleistung	%	87
ηpart	Geräteffizienz bei Teillast-Wärmeleistung	%	-	87
ηs	Effizienz der saisonalen Heizleistung des Geräts bei Nennwärmeleistung	%	77
EEI	Energieeffizienzindex, als ganze Zahl angegeben		116
COnorm (13 % O2)	CO-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	640	500
COpart (13 % O2)	CO-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung mg/m	3	-	600
NOxnom (13 % O2)	NOx-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	90	96
NOxpart (13 % O2)	NOx-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3	-	115
OCCnom (13 % O2)	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	33	34
OCCpart (13 % O2)	Kohlenwasserstoff-Emission bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3	-	90
PMnom (13 % O2)	Partikellemissionen bei 13 % Sauerstoff bei Nennwärmeleistung	mg/m3	14	10
PMpart (13 % O2)	Partikellemissionen bei 13 % Sauerstoff bei Teillast-Wärmeleistung	mg/m3	-	30
pnom	Abgasabzug bei Nennwärmeleistung	Pa	12
pw	Max. zulässiger Wasser-Betriebsdruck	bar	1.5
Tnom	Abgastemperatur bei Nennwärmeleistung	°C	217	227
Tpart	Abgas-Ausgangstemperatur bei Teillast-Wärmeleistung	°C	-	184
Tclass	Schornsteinklassifizierung gemäß Referenznorm		600
Øt,g nom	Abgasmassenstrom bei Nennwärmeleistung	g/s	6.9	6.5
Øt,g part	Abgasmassenstrom bei partieller Wärmeleistung	g/s	-	4.8
	CO2	% 10.6	10.9
	Zulässiger Kamin-Höchstzug	Pa	20
	Zulässiger Kamin-Mindestzug	Pa	8
	Mindestzug für die Schornsteingröbe	Pa	0.0
	Gewicht	kg	102
	Ofen für Räume mit einer Mindestgroße von	m3	54
	Durchmesser Rauchabzug	mm	150
	Brennstoff	-	Brennholz
	Durchmesser Außenluftanschluss	mm	110

PALAZZETTI

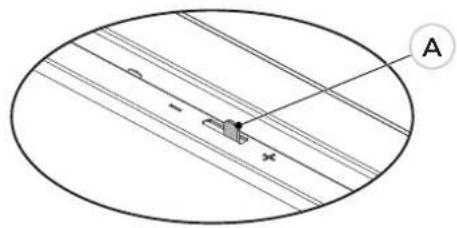

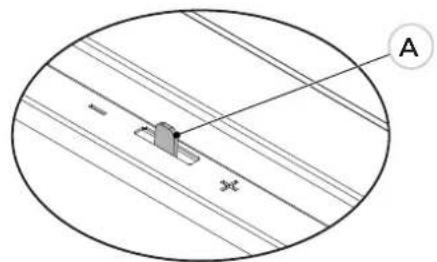

Die Leistungswerte der Nennleistung werden bei geöffneter Glasreinigung 3/4 und geschlossener Primäreluftklappe (Abbildung 9) sowie bei wie in Abbildung 11 angeordnet Holz erzielt.

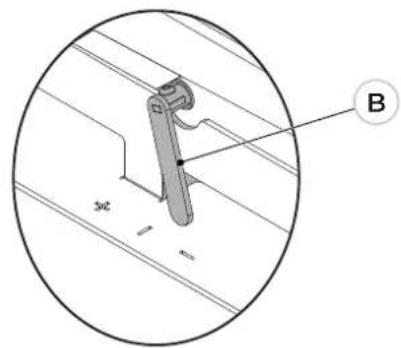

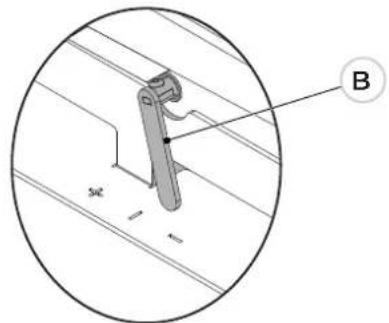

Die Leistungswerte bei reduzierter Leistung werden bei halb geöffneter Glasreinigung und geschlossener Primäreluftklappe (Abbildung 10) sowie bei wie in Abbildung 12 angeordnetem Holz erzielt.

Abbildung 10

Abbildung 9

Abbildung 11 Abbildung 12

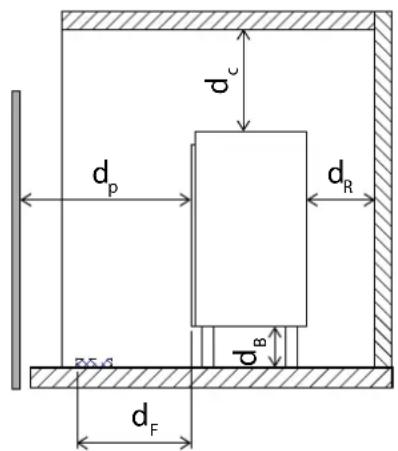

1.4.1 Mindestsicherheitsabstände

Par. Beschreibung		M.Einh.	GTM70S GTM70SP
\( d_p \)	Mindestabstände von der Rückseite zum Brenngut mm 150
\( d_s \)	Mindestabstände von den Seiten zum Brenngut mm 250
\( d_c \)	Mindestabstände von oben zum Brenngut mm 800
\( d_p \)	Mindestabstände von der Vorderseite des Brennguts mm	1200
\( d_F \)	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm	700
\( d_L \)	Geringere Perimeter-Mindestabstände zum Brenngut rund um das Produkt	mm	450
\( d_{non} \)	Mindestabstände zu nicht brennbaren Wänden	mm 150

Abbildung 13

SOMMAIRE

Palazzetti behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung zuändern, um sie zu verbessern, ohne ihre grundlegenden Eigenschaften zu beeinträchtigen.
